Виды и их устройство
В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.
Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.
Двухходовой
Двухходовой термостатический клапан обратного потока для тёплого пола.
Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.
Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.
Основные плюсы:
- Автоматическое снижение температурного уровня жидкости;
- Простота конструкции и невысокая цена;
- Несложный монтаж.
Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.
Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.
Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.
Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.
Трёхходовой клапан
Esbe трёхходовой для тёплого пола, зачем он нужен.
Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.
Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

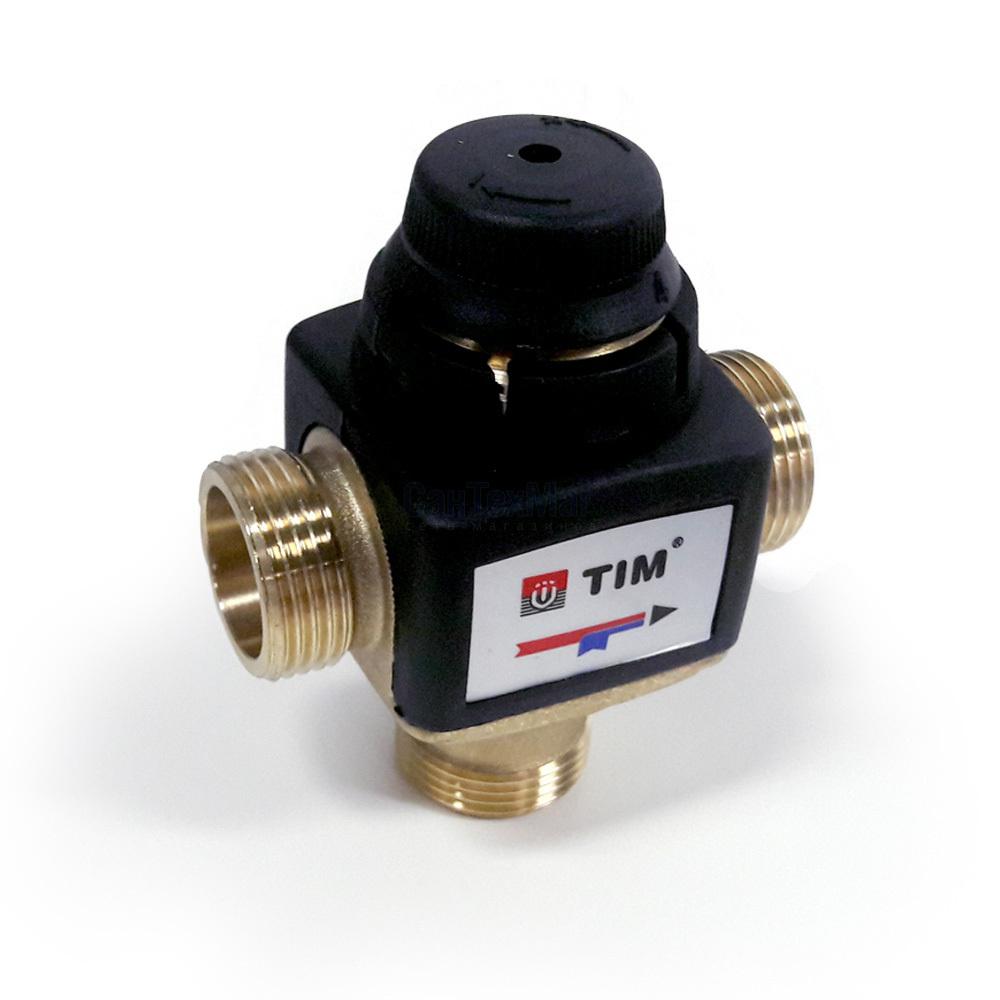

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.
Принцип работы трёхходового термостатического вентиля:
- нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
- если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
- после достижения заданной температуры, происходит полное открытие фронтального отверстия.
Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.
По методу смешивания
Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:
С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.
Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.
Назначение и функции
Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.
В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.
В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.
Способы регулировки
После правильного расчета и монтажа водяных греющих контуров, а также укладки финишного напольного покрытия домовладелец может не испытывать ожидаемый комфорт во время перемещения по помещениям. Чтобы исправить такую неприятность, мастер может просто сказать: «Прибавь температуру на теплом поле или уменьши ее». Другими словами, понадобится выполнить регулировку ТП.
Регулировка нагрева теплого полаИсточник biysk-tv.ru
Настройка работы системы осуществляется одним из следующих способов:
Регулировка температуры воды, входящей в теплый пол.
Этот вариант подразумевает изменение параметров функционирования смонтированного котла, что позволяет контролировать интенсивность теплового потока. Однако данный способ применяют, если для напольного обогрева в доме установлен отдельный теплогенератор. Это самый простой вариант регулировки. Однако она используется нечасто из-за своей низкой эффективности.
Регулировка гребенки теплого пола и смесительного узла.
Данная настройка выполняется ручным способом или в автоматическом режиме. Она подходит для регулировки температуры в каждом отдельном контуре или во всей системе греющего пола. Во втором случае настройка осуществляется на общем коллекторе, распределяющем теплоноситель сразу на несколько веток системы.
Вариант коллекторного узла водяного теплого пола с датчиком на подающей гребенкеИсточник k-dom74.ru
Обычно теплодатчики или подобные элементы с высокой чувствительностью входят в конструкцию термостатических клапанов, которые используются в системах именно для регулировки ТП. Кроме того, нередко еще применяются воздушные тепловые датчики. Их монтируют только в помещениях с отоплением.
Монтаж системы управления подогревом полов
Система управления нагревом монтируется одновременно с трубопроводами и запорной арматурой. Связано это, в основном, с необходимостью установки датчика температуры в бетонную стяжку вместе с трубами.
Если терморегулятор работает только с датчиком температуры в полу, установить его можно в любом удобном месте, например, у входа в помещение рядом с выключателем освещения. Если же он при помощи встроенного датчика измеряет и температуру в помещении, то к месту его установки предъявляются дополнительные требования:
- рядом не должно быть локальных источников высокой или низкой температуры;
- на регулятор теплого пола не должен падать свет от солнца;
- при проветривании помещения мимо него не должен проходить поток воздуха;
- он не должен оказаться в зоне действия систем вентиляции или кондиционера;
- терморегулятор устанавливается на высоте от пола более 120 – 150 см.
Инструкция по установке и монтажу для конкретной модели даст более полную информацию о том, в каком месте и каким образом установить термодатчик для теплого пола. В любом случае ее стоит подробно изучить, чтобы избежать ненужных ошибок.
Читайте подробнее в статье: Как подключить теплый пол к терморегулятору.
Почти все терморегуляторы устанавливаются в нишу в стене. Это означает, что провода к датчику и кабели к системе электропитания и к сервоприводам тоже придется укладывать в углубления в стенах – штробы. Этот процесс неплохо совмещается с монтажом скрытой электропроводки помещения.
Поэтому для выполнения монтажных работ по обустройству водяного теплого пола своими руками вам потребуются навыки как сантехника, так и электрика. Если какие-то из них отсутствуют, лучше обратиться за помощью к специалистам.
Но, даже если всю эту работу будут выполнять специально обученные люди, сведения, полученные при прочтении этой статьи, помогут вас четко сформировать свои требования.
Устройство и механизм функционирования клапана и термостатической головки
Трехходовые краны еще можно разделить на:
седельный — присутствует втулка, которая двигается вверх-вниз, и тело на ней, которое перекрывает проходы;
шаровой — перекрытие происходит за счет вращения по кругу перекрывающего тела.

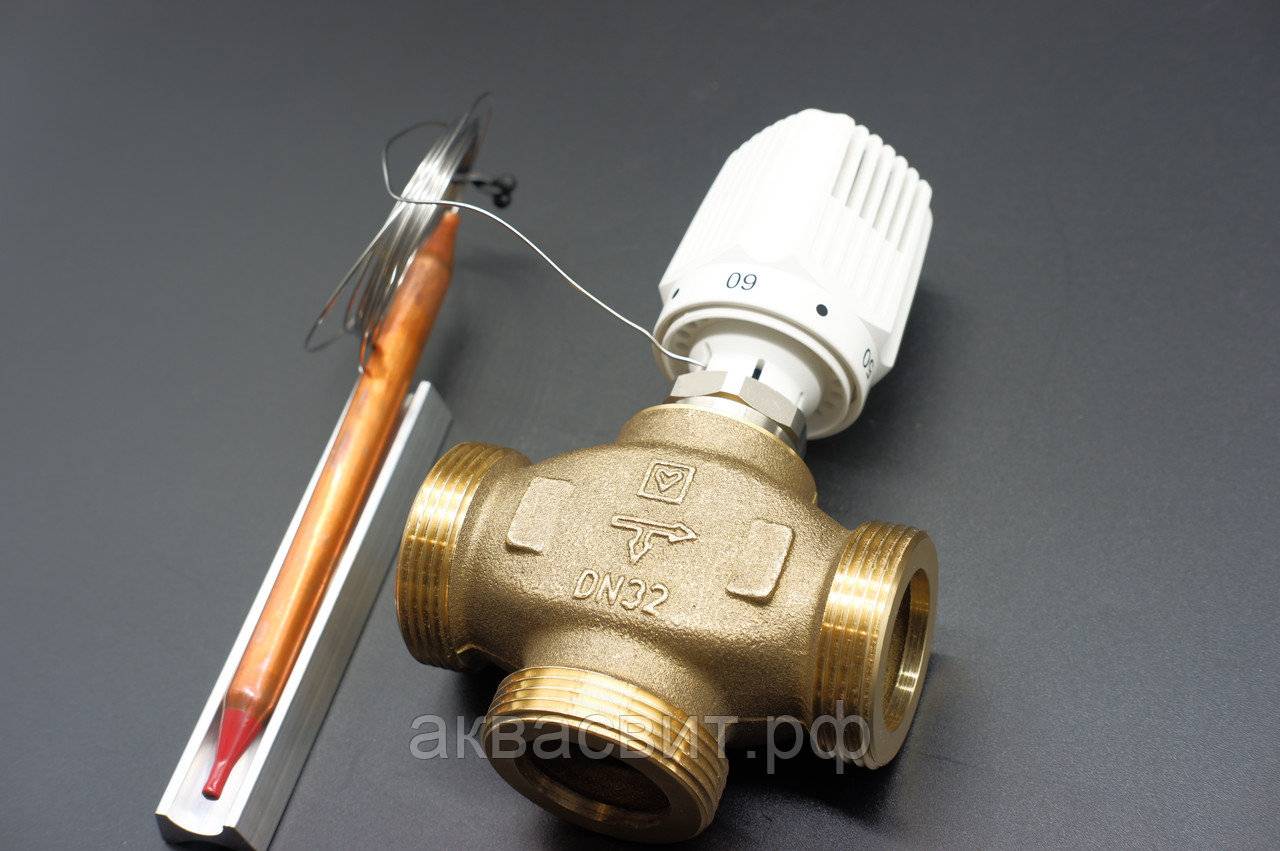

Понять, из чего состоит и как функционирует, можно на примере самого популярного термостатического клапана для теплого пола седельного типа. Его корпус выполнен методом литья из латуни, три патрубка располагаются по бокам симметрично. Внутри, соответственно, три камеры и проход между ними, который может перекрываться клапаном в виде тарелки. Иногда этих тарелок может быть две. Они находятся на общем штоке, он выходит наружу с четвертой стороны клапана.
Порядок функционирования клапана такой, на примере холодной и горячей воды: при движении штока вверх-вниз увеличивается поток с горячего патрубка и уменьшается с холодного, вплоть до полного перекрытия, и наоборот. В камере эти потоки смешиваются, и на выходе, через третий патрубок, получается вода нужной температуры. Такую регулировку производит термоголовка с датчиком температуры.
Вот как этот процесс происходит со стороны. Подача холодной воды перекрыта, открыта полностью подача горячей. Начинается подача теплоносителя недостаточной температуры. Клапан пропускает его без помех. Датчик температуры наполнен жидкостью, чувствительной к перепадам температуры, и через трубку соединен с сильфоном в термоголовке. Когда температура теплоносителя растет, жидкость в датчике нагревается и расширяется, из-за чего сильфон начинает давить на шток крана.
Момент нажатия выставляется в зависимости от нужной температуры на самой термостатической головке, обычно там есть шкала.
После нажатия, в разогретый теплоноситель подмешивается холодная обратка. Таким образом, на выходе поддерживается желаемая температура. Если сам теплоноситель и далее повышает температуру, для выдерживания нужной на выходе, шток занимает крайнее положение и полностью перекрывает подачу с горячей стороны. Когда датчик почувствует снижение температуры теплоносителя, термостатическая головка немного приподнимет шток и начнет подмешивать горячий. Такой вариант регулировки с помощью термоголовки будет очень точным, легким и не требующим подключения питания.
Схема работы разделяющего крана абсолютно такая же. Только там, при движении штока, один общий поток делится на два различных или в граничных положениях направляется в разные патрубки. Только в переключающем типе направление меняется вручную или приводом.
На видео: правила выбора трехходового клапана.
Выбор клапана и особенности установки
Выбирать модель клапана необходимо с привязкой к характеристикам системы отопления.
Сегодня становится модным использовать для оснащения смесительных узлов трехходовые клапаны, оборудованные электроприводами, хотя и обычная, традиционная модель по своим технологическим характеристикам мало в чем уступает сложным устройствам
Во время покупки следует обратить внимание на следующие нюансы:
- наличие технической документации на изделие (сертификаты качества, гарантийные обязательства компании-изготовителя, инструкция по установке и эксплуатации);
- изделия, изготовленные из латуни или бронзы, предпочтительнее — эти металлы прекрасно взаимодействуют с горячей водой, имеют низкий коэффициент теплового расширения.
Виды терморегуляторов
Выбор термостата под определенную систему определяется следующими факторами:
- мощность оборудования;
- способ регулирования;
- выполняемые функции;
- тип монтажа.
Мощность
Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.
Какие бывают датчики?
За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.
За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.
Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.
Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.
Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.
Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.
Типы термостатов и их функции
Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.
Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.
Схема управления двухконтурным теплым полом с помощью электронного термостата
Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.
Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.
Термостат с пультом
Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.
Виды и их устройство
В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.
Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.
Двухходовой
Двухходовой термостатический клапан обратного потока для тёплого пола!!!
Watch this video on YouTube
Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.
Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.
Основные плюсы:
- Автоматическое снижение температурного уровня жидкости;
- Простота конструкции и невысокая цена;
- Несложный монтаж.
Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.
Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.
Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.
Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.
Трёхходовой клапан
Esbe трёхходовой для тёплого пола, зачем он нужен.
Watch this video on YouTube
Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.
Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.
Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.
Принцип работы трёхходового термостатического вентиля:
- нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
- если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
- после достижения заданной температуры, происходит полное открытие фронтального отверстия.
Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.
По методу смешивания
Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:
С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.
Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.
Термостатический клапан и регулировочный клапан – отличия
Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.
Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.
Устройство и принцип работы

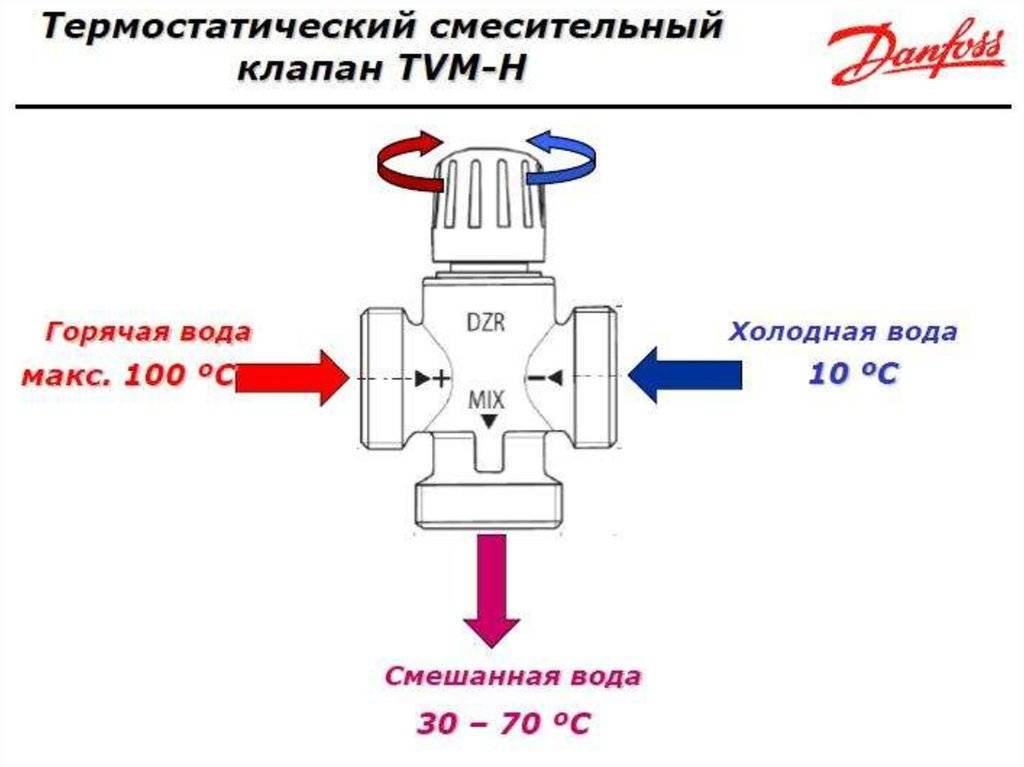

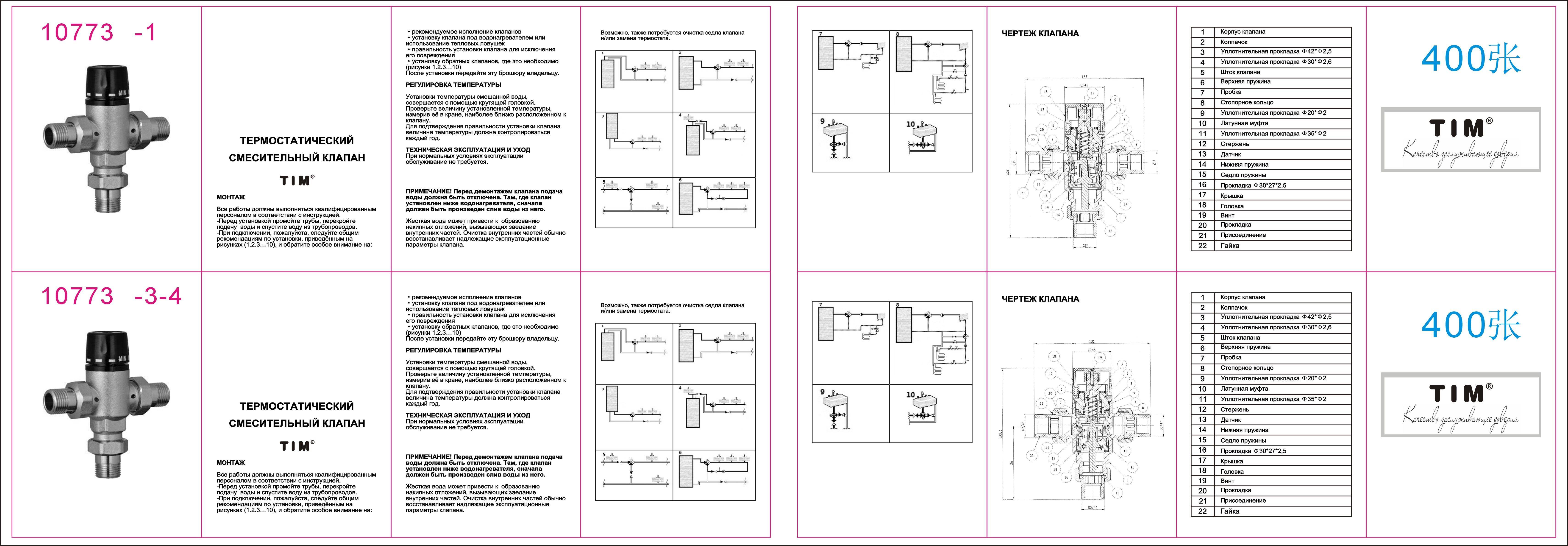

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

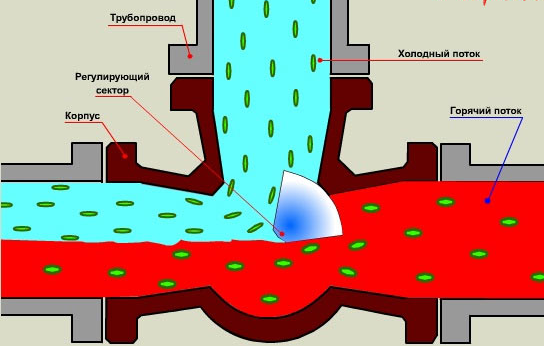

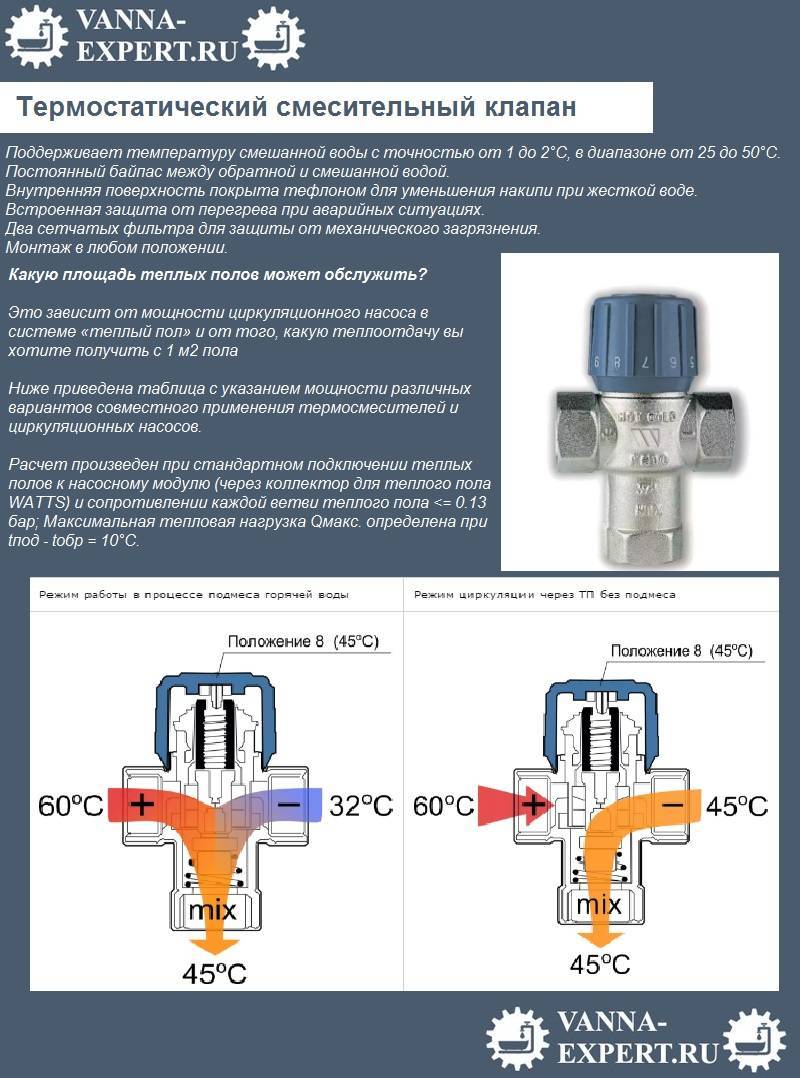

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой
Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.
Весь процесс стоит разъяснить подробнее:
- Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
- При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
- После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
- Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
- Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.
Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:
Выбор датчика теплого пола в зависимости от напольного покрытия
В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.
- Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
- Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

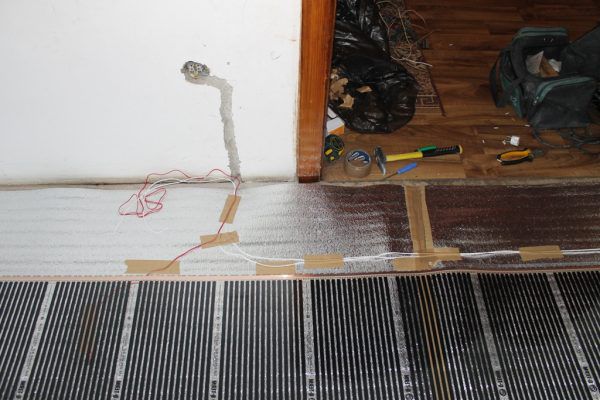

Установка терморегулятора для пленочного теплого пола
Преимущества и недостатки
Преимущества трехходовых смешивающих клапанов:
- Простая конструкция.
- Стабильное регулирование.
- Надежность.
- Герметичность.
- Достаточная точность регулировки (максимум точности – до 1°С).
- Долговечность.
- Относительно компактные габариты.
Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.
Недостатки:
- Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
- Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
- Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.
Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.
Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

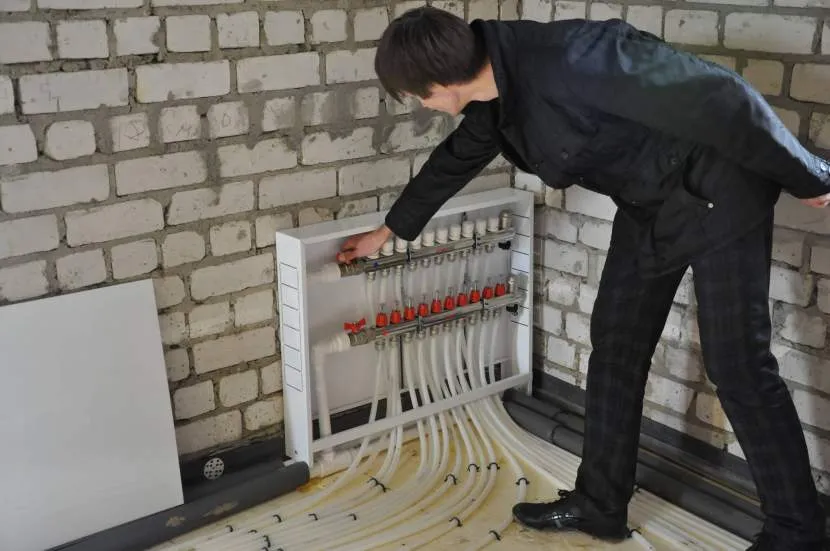

Самостоятельная установка смесительного узла

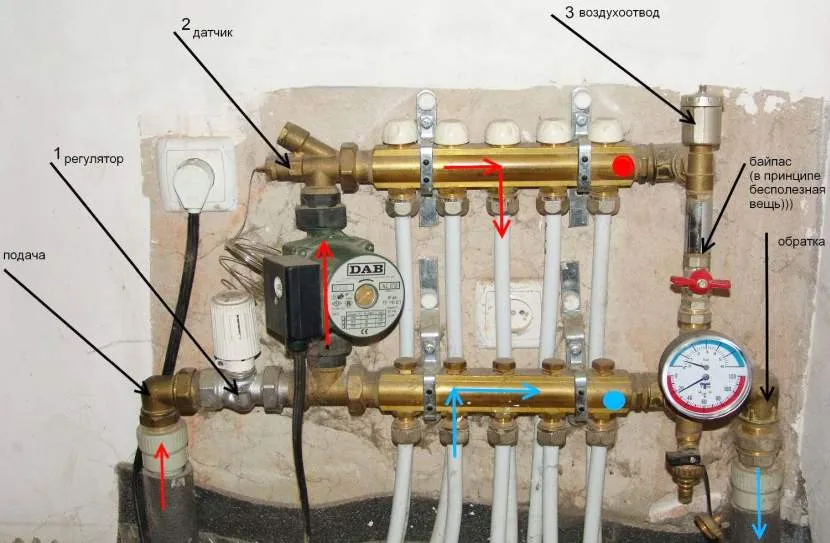

Нет точной схемы сборки узла. Ниже вы увидите сборку на примере первой схемы.
Нет точной схемы сборки узла. Ниже вы увидите сборку на примере первой схемы. Разложите перед собой все комплектующие смесительного узла. Выкрутите из насоса винты
Не отрывая части насоса друг от друга, осторожно разверните верхнюю «половинку» касательно нижней на половину оборота. Совместите отверстия под винтики, вкрутите их
Описываемая схема состоит из трех термометров
Смесительная группа предполагает использование стрелочных термометров с зондами. Чтобы подтвердить правильность показаний, проверьте их другим термометром. Если наблюдаются отклонения, термометры нужно подкорректировать. На торцевой части зонда (под защитным колпачком) есть калибровочный винт. Вращением стрелка термометра выставляется на правильный показатель. Далее собирается смесительный узел. К запорному шаровому крану с «американкой», присоедините тройник, на котором будет стоять термометр. Соедините патрубок смесительного узла с другим выходом тройника. Установите байпас. Процедура предполагает накручивание патрубка с «американской» на нижний вход термостатитеского клапана. Прикрутите тройник к штуцеру снизу. Выходы тройника указывают потокам направление. Левый выход тройника соедините с запорным шаровым краном штуцером с «американкой». При необходимости можете поставить обратный клапан между краном и тройником. На противоположный участок от первого тройника поставьте дополнительный тройник для термометра. После успешного монтажа термометра можно начинать собирать верхнюю правую часть смесительного узла. Крайний участок должен состоять из запорного крана, прямой трубы, тройника для монтажа термометра и штуцера из комплекта циркуляционного насоса. Установите запорный кран и на нижнюю ветку, идущую от коллектора с «обраткой» к байпасу. Поставьте второй штуцер в правый патрубок клапана. Осталось смонтировать насос. Уложите штатную прокладку в накидную гайку, затем гайку вкрутите на входной патрубок насоса, но пока не обжимайте. Проведите аналогичное действие с выходом из насоса. Придайте насосу требуемое положение, закрепите гайки. Обтяните разъемные соединения. Установите собранный смесительный узел в подобранном месте, подключите к трубам отопительного контура и к коллекторам теплого пола.
Особенности, функционал
Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.
Функционирование системы водяного теплого пола
За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.

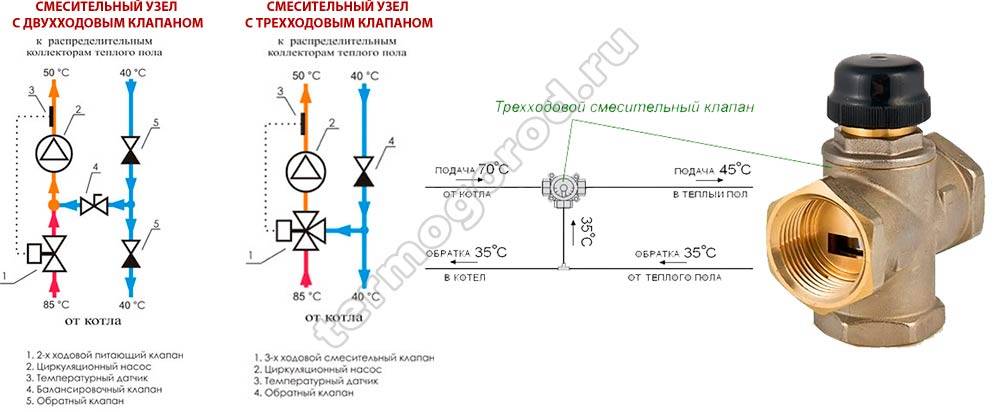

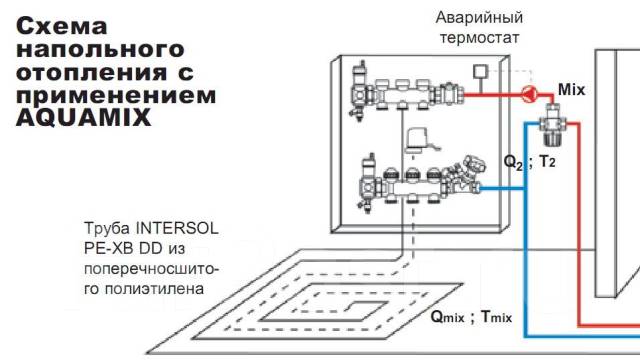

Схема тёплого пола с трёхходовым клапаном
Трёхходовой вентиль может устанавливаться совместно со смесительно-распределительным узлом, или как отдельное устройство.
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
Схема с отдельно установленным клапаном
Если клапан монтируется отдельно, то он берёт на себя все функции коллектора. Данная схема предназначена для маленьких комнат, не более 25 м2. Настройка температурного уровня производится специальным приспособлением и термостатом, они размещаются в клапане.
Минус применения клапана по такой схеме — нет возможности дозировать потоки.
Система выглядит так:

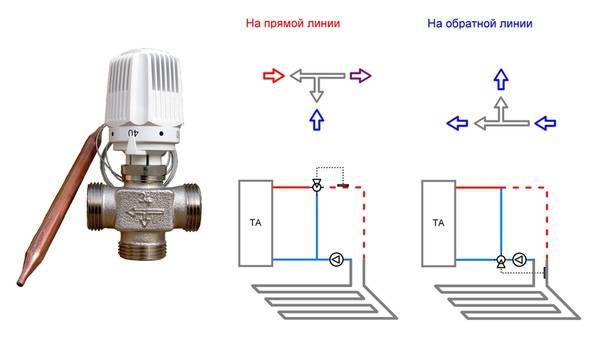

- на трубе подачи горячего теплоносителя осуществляется установка трёхходового крана;
- за ним крепится температурный датчик;
- далее производится монтаж циркуляционного насоса, он будет доставлять воду с нужным градусом нагрева в половой трубопровод.
Схема без смесительного узла
Клапан со смесительным узлом
Он обеспечит бесперебойную работу полового отопительного устройства, а вода поступающая в магистраль пола будет нужной температуры и необходимого объёма.
Схема подключения следующая:
- на трубу подачи производится установка насоса, он будет качать нагретый теплоноситель от источника;
- затем осуществляется монтаж температурного датчика, он будет контролировать степень нагрева;
- на следующем этапе крепится трёхходовой вентиль — он смешивает теплоноситель до заданного градуса;
- на обратном контуре размещается кран, через который будет поступать в трёхходовый прибор охлаждённая вода.
Схема со смесительным узлом
То есть, в трубы тёплого пола будет подаваться теплоноситель нагретый до требуемой температуры.
Схемы подключения в зависимости от конструкции
Кроме того, схемы подсоединения различаются конструкцией и направлением теплоносителя в приборе, бывают:
- L-образные — изделие оборудовано двумя отверстиями с боку и одним круглым снизу корпуса. Нагретая жидкость подаётся в боковой вход, а охлаждённая — в нижний. После смешивания, вода перемещается в ветки пола через другое боковое отверстие.
- T-образные — оба потока, холодный и горячий, попадают в смеситель через боковые входы. Смешанный теплоноситель отправляется в пол по центральному нижнему выходу.
Определяясь со схемой для монтажа трёхпозиционного клапана, следует учитывать — как она впишется в обвязку магистрали.
Как работает смесительный термостатический клапан?
Суть устройства по большому счету сводится к смешиванию горячего потока с теплым, регулируя тем самым температуру пола. Трехходовой клапан устанавливается для разводки потоков рабочей жидкости на два контура. Шток трехходовой конструкции постоянно находится в открытом состоянии. Он настраивается на регуляцию определенного объема жидкости. За счет этого появляется возможность получать качественный и количественный объем жидкости в нужном размере.
Трехходовой клапан способен перекрывать переменный поток. Благодаря этому регулировка расхода и давления становится возможной. Трехходовой клапан, снабженный электроприводом намного функциональней. Он способен автоматически регулировать температуру. Именно такие устройства и принято применять при подключении теплого пола.
