Термореле с регулировкой температуры: преимущества и недостатки, область применения

Как устроен и работает терморегулятор

Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.

Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.

Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.

Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.

Что делает термореле

Устройства рассматриваемого типа относятся к классу термостатов. Например, таким считается термореле с выносным датчиком температуры. Это значит, что реле поддерживает температуру в заданных границах. Когда температура выходит за эти границы, реле переключает устройство нагрева: котел, теплый пол, обогреватель или тэн. Переключение делается таким образом, чтобы температура вернулась в заданные границы.

В самом простом случае термостат включает нагреватель, когда температура понизилась и стала меньше требуемой, и выключает, когда температура поднялась выше требуемой. Сложные терморегуляторы могут подключать и отключать несколько секций нагревателей или плавно регулировать мощность.

Термореле в системе теплого пола

Термореле состоят из двух обязательных частей: датчика температуры и исполнительного устройства — это часть, которая замыкает контакты в силовой цепи. Эти части совмещаются в одном устройстве или соединяются с помощью кабеля. В каждом из этих случаев, реле работает правильно только тогда, когда датчик расположен там, где выдерживается задаваемая температура.

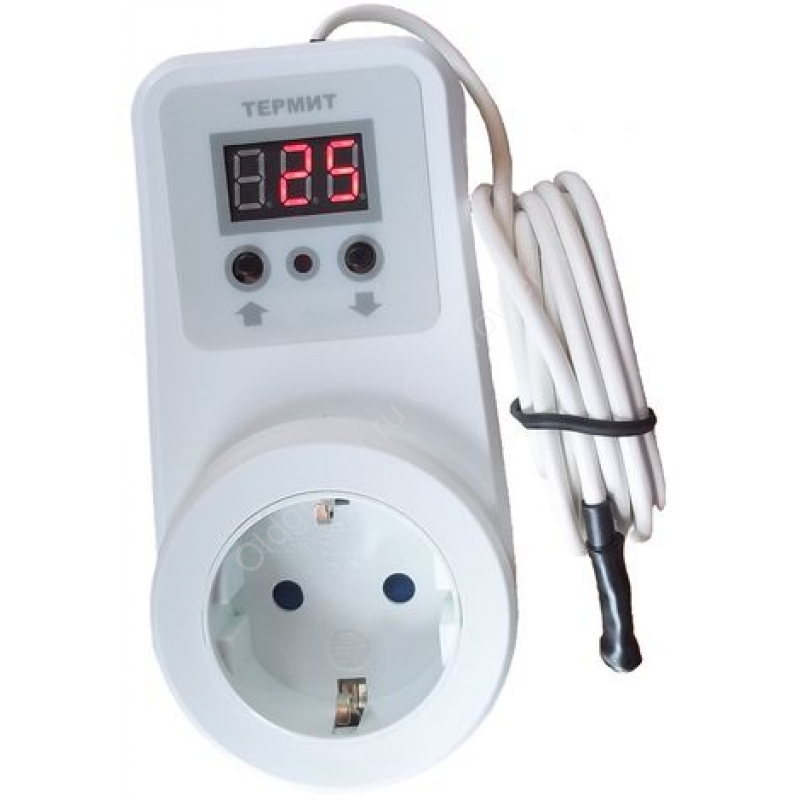

Пример установки выносного датчика

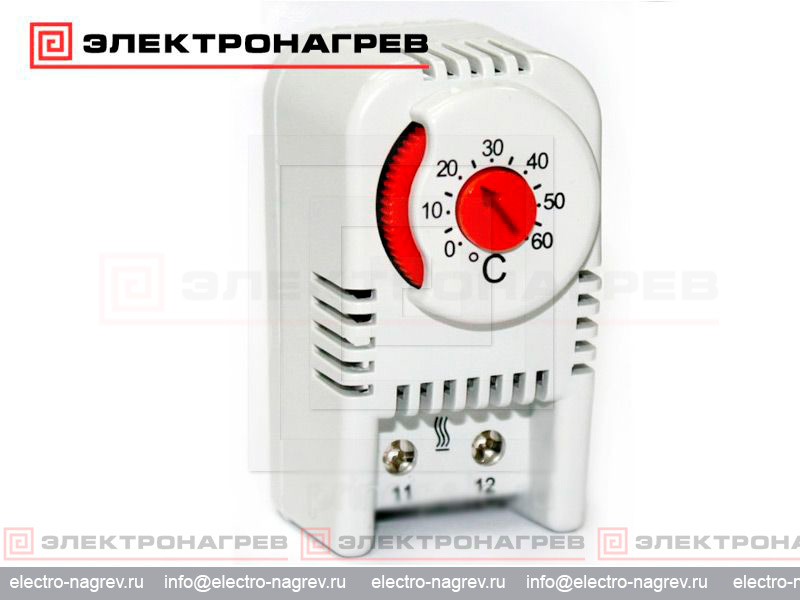

Кроме датчика и контактов выхода термореле часто содержат также устройство для установки желаемой температуры. В старых устройствах такое устройство выглядело как поворотная ручка или диск с шкалой, наносимой по радиусу указывающего клювика или метки. Новые, современные устройства, в большинстве цифровые и содержат несколько клавиш и дисплей. Но в некоторых моделях температура задается по прежнему, поворотной ручкой, что предпочитают потребители, в основном пожилые люди, с устоявшимися привычками. Выбор на рынке достаточен.

Проверка работоспособности системы

Выбранный датчик с терморегулятором устанавливаем в корпус очень аккуратно, чтобы не повредить комплектующие элементы. Закрываем крышкой. Проверяем работоспособность:

Устанавливаем минимальную температуру нагрева. При переключении на максимальную температуру теплого пола должен послышаться щелчок.

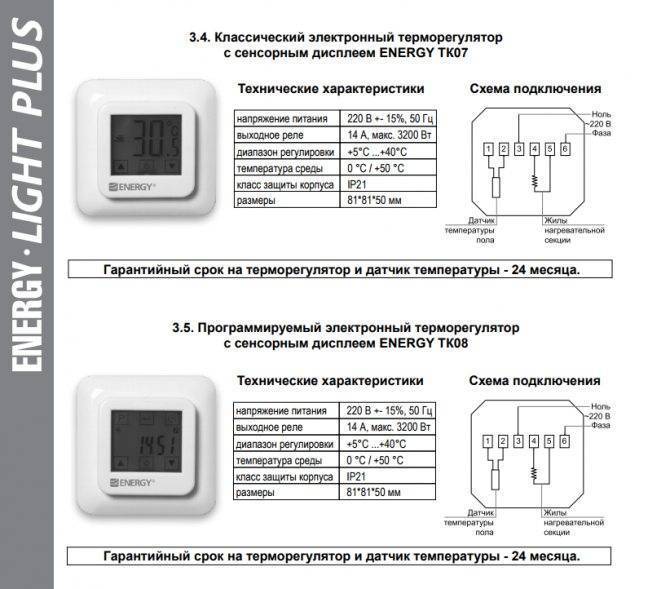

На программируемых теплых полах с терморегулятором устанавливаем время включения и выключения системы, задаем температуру. В течение суток следим за выполнением заданной программы.

Включать систему теплых полов можно только после полного высыхания стяжки.

Инфракрасный теплый пол чаще всего используется для локального обогрева. Кабельный электрический и водяной пол используют, как основной элемент отопительной системы. Выбирая обогревательные элементы и датчик с терморегулятором, нужно учесть параметры отапливаемого помещения и требования к функциональности системы.

Как вам статья?

Мне нравится1Не нравится

Преимущества покупки в компании DigiTOP

Изготавливаются из качественных комплектующих.
Отличаются компактностью, простотой настройки и монтажа.
Имеют доступную стоимость, не зависящую от наценок посредников.
Дают возможность сэкономить ресурсы за счет низкой потребляемой мощности и оптимальной регулировки режима работы отопительных и охлаждающих систем.
Широкая линейка моделей позволяет купить прибор, точно соответствующий необходимым требованиям.
Устройства универсальны: совместимы с современными и устаревшими климатическими установками.

Продажа оборудования компании DigiTOP осуществляется по всей стране (Москва и регионы) с помощью российского представителя фирмы (ООО «Росток-Электро»). При оптовой закупке возможно предоставление дополнительных скидок, поэтому цена устройств может стать значительно меньше заявленной на сайте.

Терморегуляторы с интеграцией с внешними системами.

терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

Можно выделить такие способы внешней связи с терморегулятором:

Wi-Fi;
WEB;
Облачный сервис;
MOD Bus;
Радиоканал;

Wi-Fi.

В статье “Что такое терморегулятор с Wi-Fi” рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ – непосредственное подключение к терморегулятору, как к точке доступа.

WEB.

Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

Облачный сервис.

Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер – облачный сервис с мобильным приложением или WEB-интерфейсом.

Такие терморегуляторы подробно рассматривались в статье “Обзор моделей терморегуляторов с WiFi и облачным сервисом”.

MOD Bus.

Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

Модель SML-1000 исполнения GB,GD,GC.

Дистанционный пульт.

Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

Wireless Remote Room Digital Thermostat

Eco Art Outdoor Infrared Heater , 2400W Outdoor Patio Heater wall mounted heater with Smart thermostat

Преобразование сигнала

Принцип работы датчика реле температуры основан на преобразовании сигнала, который поступает от измерительного элемента. В зависимости от типа датчика, сигнал может быть представлен в виде изменения электромагнитной или электрической величины.

В основе преобразования сигнала лежит использование датчика, который реагирует на изменение температуры. Измерительный элемент датчика преобразует изменение температуры в электрический сигнал, который может быть обработан дальнейшими устройствами.

Преобразование сигнала может осуществляться с помощью различных методов и технологий. Некоторые из них:

Терморезисторы: электрическое сопротивление терморезистора меняется в зависимости от изменения температуры. По сигналу с терморезистора можно определить текущую температуру окружающей среды.
Термопары: в результате разности температур узлов термопары, между которыми проходит ток, возникает термоэлектрическая разность потенциалов, которая преобразуется в сигнал.
Полупроводниковые датчики: основаны на использовании полупроводниковых материалов, которые изменяют свои электрические характеристики при изменении температуры.

Полученный сигнал датчика может быть обработан и передан дальше для дальнейшего использования или управления системой отопления, охлаждения, вентиляции или другими системами.

Преимущества датчиков реле температуры включают:

Высокая точность измерений;
Широкий диапазон рабочих температур;
Быстрая реакция на изменение температуры;
Долгий срок службы;
Надежность в работе;
Простота и удобство монтажа.

Виды и отличия

Температурные датчики классифицируются по типу установки, принципу работы и по назначению или эксплуатационным условиям.

По типу установки существует два вида датчиков датчика:

встраиваемые;
выносные.

Модели во страиваемым датчиком температуры применяются для контроля температуры перекачиваемой жидкости или газа внутри трубопровода. Изделия с выносным датчиком состоят из приемного и управляющего устройства, первое из которых устанавливается в любом удобном месте в помещении, фиксирует данные о температуре в помещении и передает их на плату управления дистанционно.

Классификация по принципу работы:

манометрические;
цифровые.

Датчик температуры манометрический Датчики температуры манометрические оснащаются стрелочным механизмом фиксации уровня нагрева. Как правило, такими измерительными приборами комплектуются биметаллические модели. Цифровые датчики более современные, они комплектуются информативным дисплеем, на который помимо рабочей температуры выводится также информация по другим рабочим параметрам, к числу которых может относится давление, скорость циркуляции, фактическое или предположительное время нагрева до заданного уровня.

По эксплуатационным параметрам термореле делятся на:

бытовые – негерметичные модели с нормальным типом защиты от воздействия влаги, попадания пыли и конденсата;
герметичные – изделия с более совершенными характеристиками корпуса, которые могут использоваться для температурного контроля в условиях агрессивной эксплуатации (в помещениях с повышенной влажностью или загрязненностью);
взрывозащищенные – специальные устройства, применяемые для комплектации циркуляционных систем на объектах с повышенными требованиями к безопасности, в процессе разработки которых может образоваться взрыво- или пожароопасная смесь.

Для комплектации бытового оборудования, в том числе насосного, чаще всего применяется датчик реле температуры Т 35, он же реле температуры ТАМ 103 (02 22). Реле температуры Т 35 предназначен для работы в контролируемой воздушной, водной и лояльной к стали среде. В оснащении бытовых и общественных зданий также используются модели ТАМ 127-01, ТАМ 124, датчики реле температуры ТАМ 133.

Реле температуры ДТКБ 46

В бытовых и промышленных автоматических системах циркуляции неагрессивной газообразной среды, широко применимы датчики марки ДТКБ. Они используются для комплектации отопительных и кондиционирующих систем, при оснащении овощехранилищ, теплиц, гаражей, инкубаторов, комнат длительного хранения продукции. Из 16 доступных сегодня модификаций датчиков производства этого бренда пользуются популярностью датчики реле температуры ДТКБ 46, 49, 53, 57.

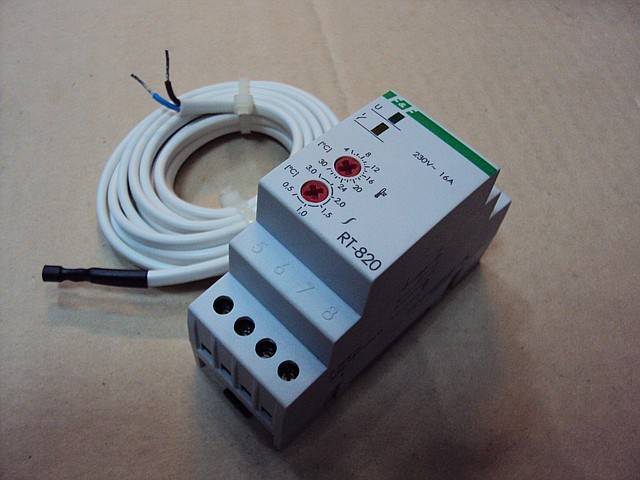

В промышленной отрасли востребованы такие модели, как датчик реле температуры ТР 200 М, РТ/РТК 303, 363 3787 02,РТ 820 М, RT 12-16. Эти изделия обладают широким температурным диапазонам перекачиваемой среды и стойкостью к износу в условиях эксплуатации при интенсивном нагреве.

Взрывозащищенные модели представлены такими изделиями, как реле температуры Т 21 ВМ и Т 419 М 1О М 5, которые в своем сегменте наиболее востребованы. Среди преимуществ этих моделей – взрывонепроницаемая оболочка, предотвращающая передачу давления и энергии в перекачиваемую взрывоопасную среду.

Реле тепловые РТЛ

Реле тепловые РТЛ предназначены для защиты от перегрузок электродвигателей переменного тока, а также для их защиты от асимметрии фаз, затянутого пуска и заклинивания ротора. Применяются в системах управления грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).

• Номинальное напряжение – до 660 В переменный ток. • Номинальный ток – от 25 до 500 А. • Число полюсов – три. • Реле РТЛ монтируются непосредственно на контакторы ПМЛ, или на клеммники КРЛ для монтажа винтами или на DIN-рейку. • Реле РТЛ входят в состав пускателей ПМЛ и ПМ12.

Условия эксплуатации

Реле предназначены для работы в условиях воздействия на них следующих климатических факторов: • температура окружающего воздуха от -40 до +55°С; • высота над уровнем моря до 2000 м. Допускается применение реле в цепях с номинальным напряжением 380 В на высоте над уровнем моря до 4300 м, при этом температура окружающей среды не должна превышать 28°С, электрическая прочность изоляции уменьшается до 2000 В переменного тока (действующее значение), а токи срабатывания и несрабатывания снижены на 10%; • верхнее значение относительной влажности воздуха не более 98% при температуре 25°С; • окружающая среда – невзрывоопасная, не содержащая газов, жидкости и пыли в концентрациях, нарушающих работу реле; • Реле устойчивы при воздействии следующих механических факторов: • вибрация мест крепления реле в диапазоне частот 1-100 Гц при ускорении 9,8 м/с² (1g); • многократные удары с ускорением 29,4 м/с2 (3g) при длительности удара 2 – 20 мс. Рабочее положение реле в пространстве – на вертикальной плоскости регулятором тока несрабатывания вперед, крышкой вверх. Допускается отклонение от рабочего положения до 15° в любую сторону.

Структура условного обозначения реле

Реле перегрузки тепловое РТЛ-Х1Х2Х3-Х4-Х5…А-(Х6…А)-УХЛ4 Клеммник КРЛ-ХХ-УХЛ4 Реле перегрузки тепловое — Группа изделий РТЛ — Серия Х1 — Номинальный ток реле: 1 – до 25 А, 2 – до 100 А, 3 – до 250 А, 4 – до 510 А Х2 — Диапазон токовой уставки (условно) Х3 — Д – исполнение реле с уменьшенными габаритными размерами (на номинальный ток 36 А) Х4 — Способ возврата реле: 1 – ручной, 2 – самовозврат Х5…А — Номинальный ток, А (Х6…А) — Диапазон токовой уставки реле, А УХЛ4 — Климатическое исполнение по ГОСТ 15150 КЭАЗ — Торговая марка Клеммник — Группа изделий КРЛ — Буквенное обозначение ХХ — Номинальный ток и тип реле: 1 — 25А РТЛ-1000; 2Д — 36А РТЛ-2000Д; 2 — 100А РТЛ-2000 УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150

Пример записи обозначения реле на номинальный ток 100А с диапазоном токовой уставки 48 – 65 А, с самовозвратом, для установки непосредственно на контактор ПМЛ при его заказе и в документации другого изделия: Реле тепловое перегрузки РТЛ-2059-2-100А-(48-65А)- УХЛ4 Пример записи обозначения реле на номинальный ток до 100 А с диапазоном токовой уставки 48 – 65 А, с самовозвратом, для индивидуальной установки с клеммником КРЛ-2: Реле тепловое перегрузки РТЛ-2059-2-100А-(48-65А)- УХЛ4; Клеммник КРЛ-2-УХЛ4

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

бронзы (с никелевым и хромированным покрытием);
латуни (покрывают слоем никеля);
нержавеющей стали. Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

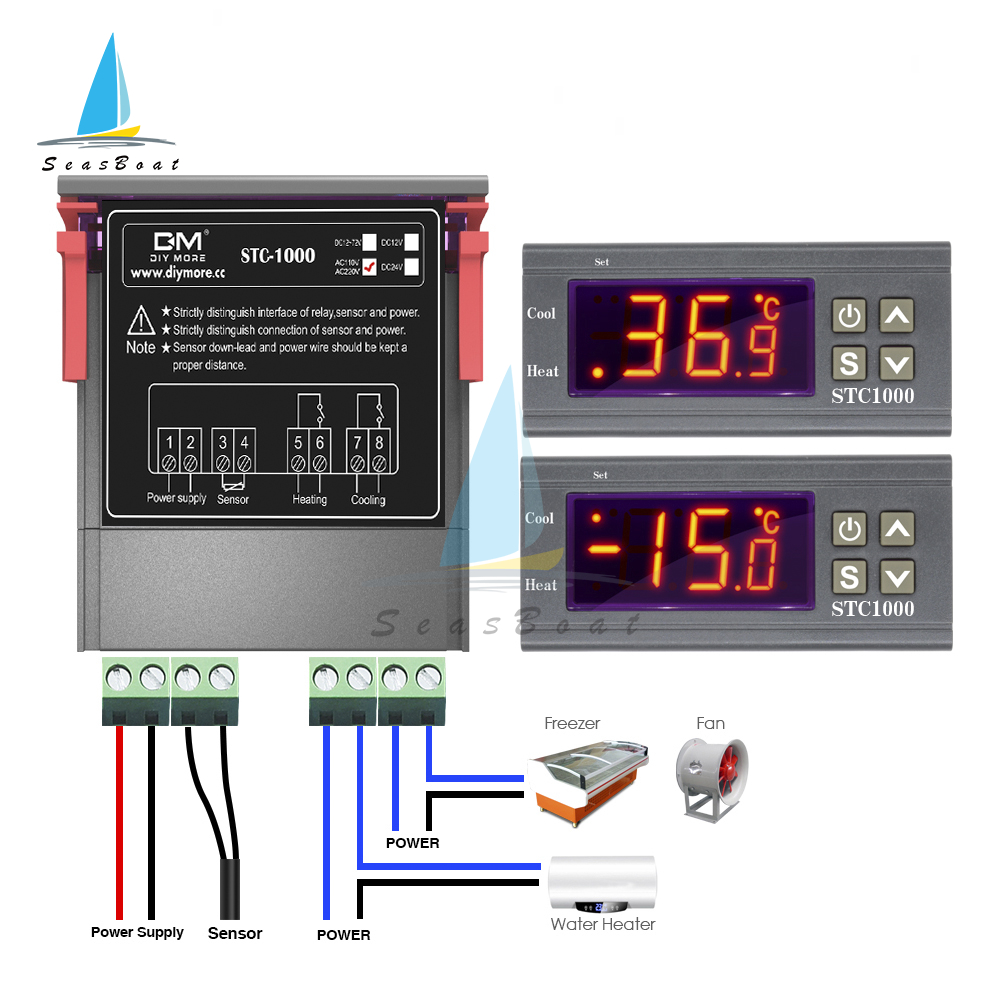

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

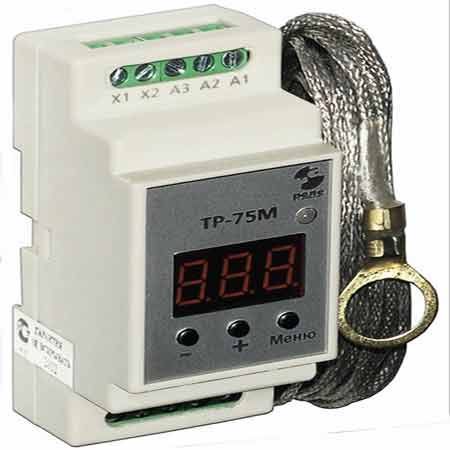

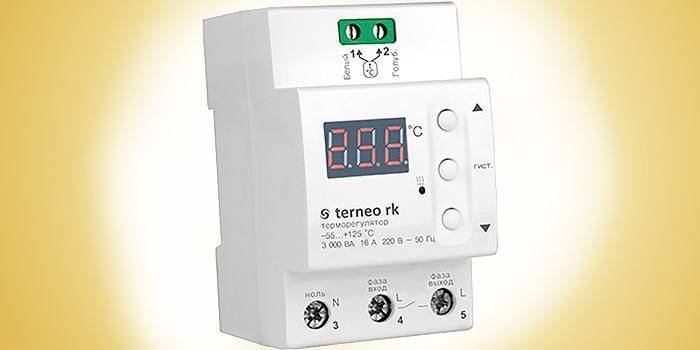

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Особенности установки теплового реле

Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.

Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.

Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов

Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя

Технические характеристики тепловых реле:
Номинальное напряжение переменного тока, В	660
Частота переменного тока, Гц	50 (60)
Время срабатывания при токе 1,2 Iном, мин	20
Время ручного возврата, мин, не менее	1,5
Время срабатывания при нагрузке 6-кратным Iном, с	РТЛ-1000	4,5 … 9,0
РТЛ-2000	4,5 … 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток:	до 10А	0,5
свыше 10А	1,0
Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт	Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт
Номинальный ток 25А
РТЛ-1001	0,10 … 0,17	2,05	РТЛ-1008	2,40 … 4,00	1,87
РТЛ-1002	0,16 … 0,26	2,03	РТЛ-1010	3,80 … 6,00	1,84
РТЛ-1003	0,24 … 0,40	1,97	РТЛ-1012	5,50 … 8,00	1,68
РТЛ-1004	0,38 … 0,65	1,99	РТЛ-1014	7,00 … 10,0	1,75
РТЛ-1005	0,61 … 1,00	1,8	РТЛ-1016	9,50 … 14,0	2,5
РТЛ-1006	0,95 … 1,6	1,8	РТЛ-1021	13,0 … 19,0	2,75
РТЛ-1007	1,50 … 2,60	1,8	РТЛ-1022	18,0 … 25,0	2,8
Номинальный ток 80А
РТЛ-2053	23 … 32	2,43	РТЛ-2059	47 … 64	3,69
РТЛ-2055	30 … 41	3,03	РТЛ-2061	54 … 74	4,38
РТЛ-2057	38 … 52	3,3	РТЛ-2063	63 … 86	5,62

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.

Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:

NO – нормально-открытый – на индикацию;
NC – нормально-закрытый – на пускатель.

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

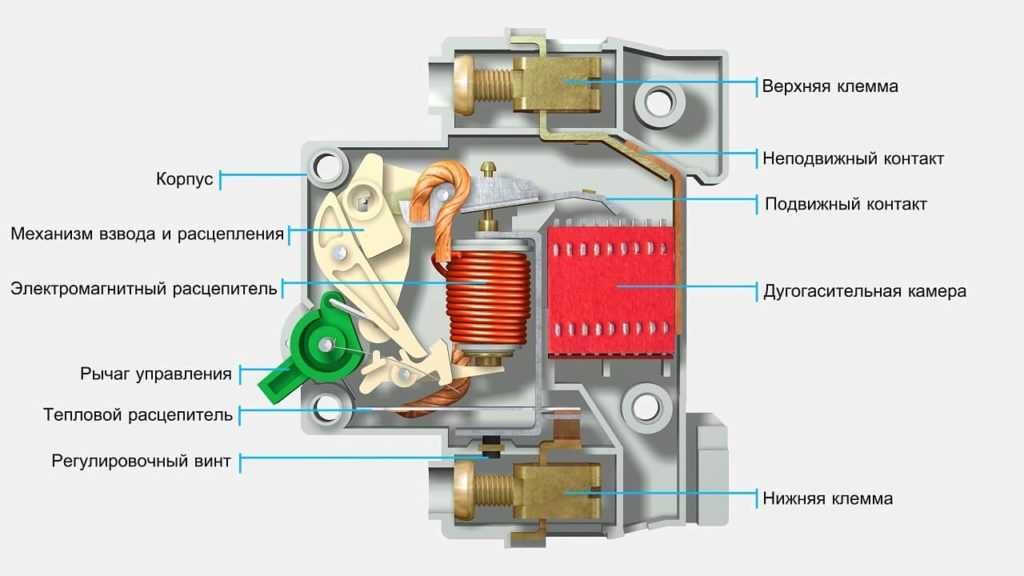

Устройство автоматического выключателя
