Выбор датчика теплого пола в зависимости от напольного покрытия
В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.
- Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
- Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.
Установка терморегулятора для пленочного теплого пола
Какой способ управления лучше?
Тут вариантов не так много на самом деле, и выбрать будет несложно: механические и электронные (бывают также цифровыми).

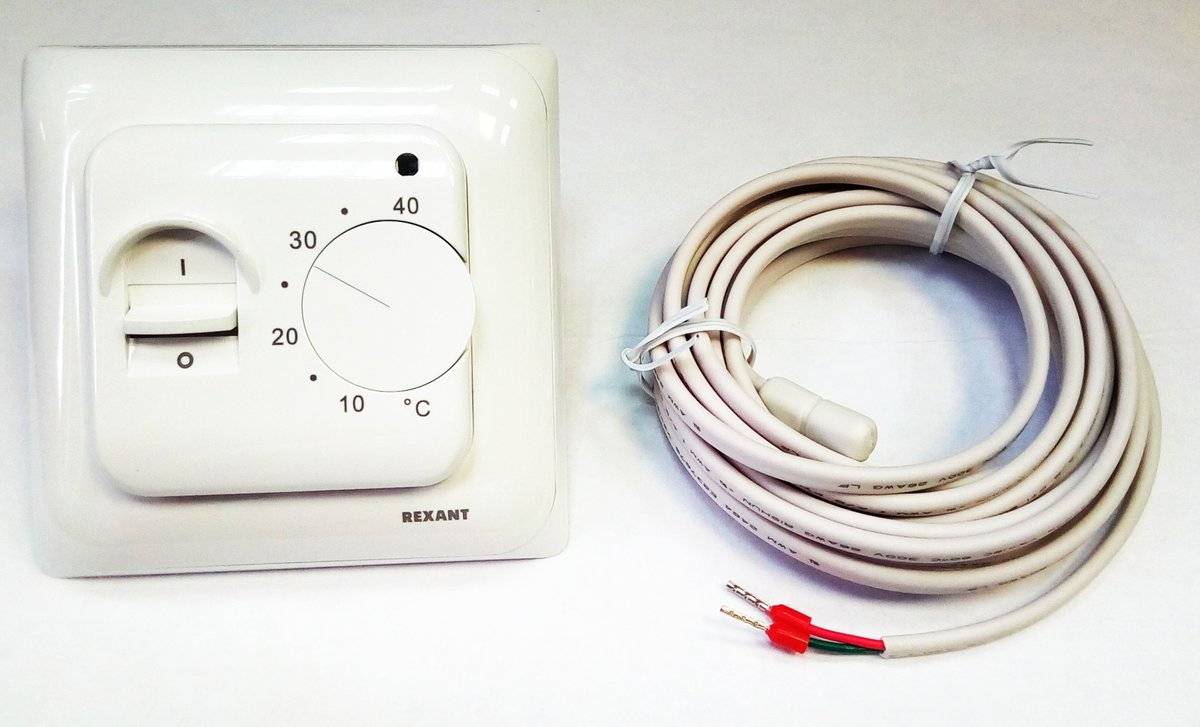

Механические регуляторы для ванных комнат и небольших площадей
Их отличает простая надежная конструкция и доступная цена. Комплектуются поворотными ручками и шкалой температур от min до max. Их часто устанавливают в ванных комнатах или коридорах, где площадь обогрева незначительна, и точность заданных температурных значений не оказывает существенного влияния на бюджет.
Электронные терморегуляторы для самой тонкой настройки
С их помощью можно настроить значение температуры очень точно, до 0,1 градуса. Укомплектованные кнопочной панелью управления и дисплеем с индикацией параметров работы, широко применяют для кабельного и инфракрасного теплого пола на средних и больших площадях.
Отдельная каста — программируемые модели, позволяющие задать параметры работы системы наперед (на сутки или на неделю) и, как следствие, помогающие экономить (особенно на больших площадях под обогрев). Просто поставьте перед программой точные задачи в соответствии с потребностями всей семьи: греть старательнее в вечерние часы, когда все вернулись домой и желают отдыхать в комфорте и тепле, а ночью и в бизнес-время снижать обороты.
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

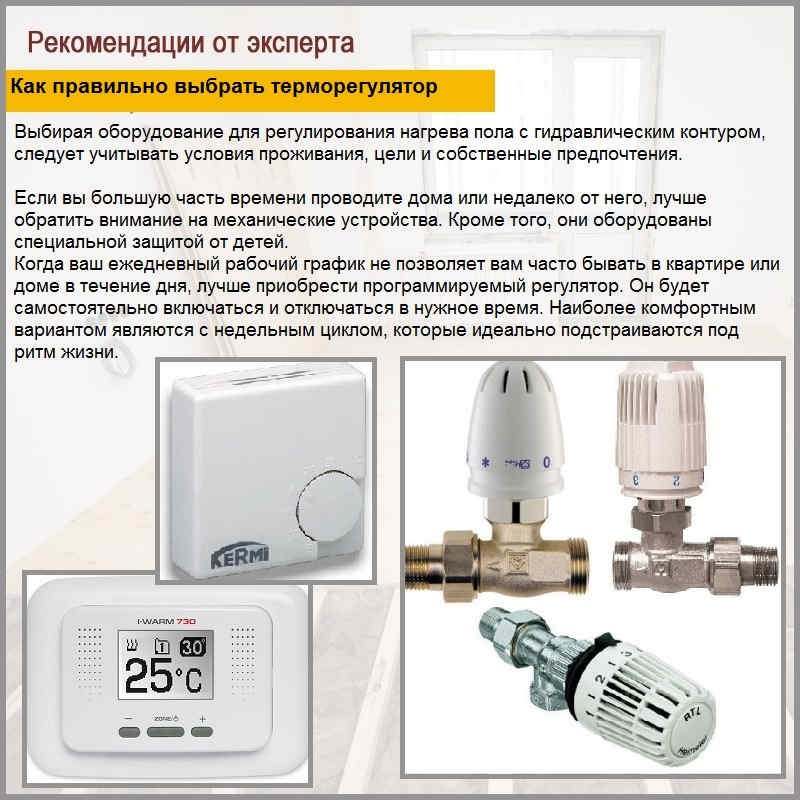

Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору
Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Общие принципы подключения терморегуляторов к теплому полу
Терморегуляторы бывают разных видов: механические, с электронным управлением, с сенсорной панелью или с обычной ручкой переключения. Принципы подключения у них схожи, несмотря на внешние различия.
Выбор оптимального места установки для терморегулятора
Сухая стена, на которую не действуют сквозняки и прямые солнечные лучи – оптимальное место установки терморегулятора. Подключение к электричеству облегчит розетка, если она находится рядом. Высота установки прибора зависит от желания и удобства потребителя, обычно 0,4 – 1,7 метра от пола.
Контроллер устанавливается двумя способами на выбор:
- Встроенный – в стене выдалбливается полость для подводящих кабелей и корпус термостата, помещенный в монтажную коробку, вмуровывается в подготовленное отверстие;
- Настенный – провода и терморегулятор располагаются снаружи. В этом случае целостность стены в месте крепления прибора не нарушается.
Схема подключения проводов к терморегулятору
Терморегулятор выполнен в виде квадратной коробки с разъемами. Схему подключения проводов производители указывают на задней крышке прибора и разобраться в ней несложно, так как клеммные колодки пронумерованы:
- №№ 1, 2 – для проводов питания;
- №№ 3, 4 – для проводов, идущих от нагревательных матов;
- №№ 6, 7 – датчик температуры.
Буквенная маркировка разъемов означает:
- L – фаза (для проводов белого, черного или коричневого цвета);
- N – ноль (синий цвет).
Порядок подключения проводов к терморегулятору состоит из трех этапов.
подводка сетевого провода:
- к разъему 1 подводится фазовый провод L;
- к гнезду 2 подсоединяется провод N, ноль.
подключение греющего кабеля:
- в клемму 3 вставляется нулевой провод N;
- в клемму 4 – фаза L.
температурный датчик подключается без соблюдения полярности в разъемы 6 и 7.
Подключение температурного датчика
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.
Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.
Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Виды электрических полов
Электрические теплые полы по типу используемого нагревательного элемента делятся на:
- Инфракрасный.
- Кабельный.
Кабельные
Кабельные теплые полы могут быть представлены в виде:
- Нагревательного кабеля.
- Нагревательного мата.
Нагревательный кабель
Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.
Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.
Мощность кабеля регулируется электрическим термостатом.
Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.
Расчет мощности кабеля производится на один погонный метр.
Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.
Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.
При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.
Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.
Конструкция кабеля позволяет разрезать его на отрезки разной длины.
Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.
Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.
Двухжильный кабель подключается к терморегулятору одним концом кабеля.
Термомат
Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.
Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.
Нагревательные маты упрощают монтаж электрического теплого пола.
Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.
Удельная мощность нагревательного мата составляет 140-160 Вт/м2
Стандартная ширина нагревательного мата составляет 50 см.
Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.
Инфракрасные
Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.
Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.
Инфракрасные теплые полы могут быть представлены в виде:
- Пленочного элемента.
- Нагревательных стержней.
Пленочные элементы
Пленочный инфракрасный пол представляет собой рулонный материал.
В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.
Пластиковая оболочка устойчива к температурным воздействиям.
Пленочный пол не пересушивает воздух, имеет малую толщину.
Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.
Мощность пленочного пола составляет 150-220 Вт/кв.м.
Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.
Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.
Толщина пленочного пола 0,31 – 0,38 мм.
Инфракрасный пленочный пол имеет относительно высокую стоимость.
Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.
Карбоновые стержни
Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.
Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.
Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.
Потребляемая мощность составляет 140 Вт/кв.м.
Стержни нагреваются до 60 градусов.
Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
Советы по выбору терморегуляторов
Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.
Выбор терморегулятора
По каким критериям подбирать устройства?
Цена. Самые дешевые механические. Они надежны в работе, универсального использования
Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети
Электронные
Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.
По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.
Щитовые регуляторы
Какая модель лучше
Принцип функционирования терморегулятора
Принцип работы ТР состоит в замыкании/размыкании электроцепи, когда температура внутри помещения достигнет установленного показателя, измеряемого первичным температурным датчиком. В этот момент срабатывает электрореле, и ТР включает/отключает подачу напряжения на греющие элементы. В случае применения водяных систем ТП, команда поступает на газовый клапан-отсекатель, регулирующий подачу газа к котлу.
Как правило, в таких регуляторах отклонение от заданного режима составляет 1 °С. Этот показатель обеспечивает гистерезис терморегулятора. Он отличается для каждой модели ТР и задается компаниями, выпускающими устройства. Сейчас современные ТР имеют возможность более тонкой установки гистерезиса в интересах пользователя.
Схема подключения терморегулятора теплого пола самостоятельная установка
Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.
- Первая пара – это подача электроэнергии, которая подводится от распределительного щитка и в обязательном порядке защищается автоматическим выключателем.
- Вторая пара – это подача питания от терморегулятора на нагревательные элементы. Как правило, эти провода уже идут в комплекте с теплым полом, и вам останется только проложить их в нужное место.
- Третья пара – это датчик температуры, который подает на терморегулятор сигналы, характеризующие степень нагрева пола.
Схема подключения терморегулятора теплого пола
Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.
Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.
Схема монтажа терморегулятора теплого пола
Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.
В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья
состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным.
Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Автоматика водяного теплого пола
Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Замена температурного датчика
Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).
Тестер электронный
Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.
Подключение терморегулятора к теплому полу
Подготовительные работы перед началом монтажа
Перед тем как приступить к работам, набросаем небольшой план действий:
На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.
В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.
Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.
Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).
Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.
Теплоизоляция укладывается:
ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;
ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.
Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.
Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.
