Терморегулятор для отопления: принцип работы, установка, устройство

Типы терморегуляторов

Все большее количество людей сходятся в том, что в современных условиях потребления тепла необходима жесткая экономия, чтобы снизить на него затраты. Чтобы не сидеть в холодных домах и квартирах, можно выбрать терморегулятор, подходящий под конкретную отопительную систему и создать не только оптимальные условия для проживания, но и пусть небольшую, но все-таки экономию средств.

Как показывает практика, термостаты последнего поколения могут «реанимировать» даже старые чугунные радиаторы, подключенные к центральной городской теплосети. Увеличение теплоотдачи без дополнительных денежных затрат возможно при установке термостата в отопительный контур или котел.

Большим спросом пользуются механические приборы, которые стоят дешевле электронных аналогов, но все изменения в их настройках производятся вручную. Изделия, оснащенные электронным дисплеем, полностью освобождают человека от контроля над тем, как работает терморегулятор на протяжении всего отопительного сезона.

Параметры в эти устройства вводятся один раз, а так как можно указать не только конкретную температуру, но и установить ее минимум и максимум, то это позволяет создать по-настоящему комфортный микроклимат.

Кроме того, что термостаты бывают электронные и механические, они так же отличаются по своему внутреннему содержанию. Приборы с сильфонами, наполненными жидкостью, как правило, стоят недорого, но и реакция их на температурные изменения в окружающей среде несколько замедленная.

Газонаполненные термоголовки очень чувствительны к любым колебаниям температуры. Они «заметят», если воздух в комнате потеплеет от того, что в окно светит солнце и перекроют клапан, остановив подачу носителя в батарею.

Самыми удобными в эксплуатации являются электронные терморегуляторы с программным управлением. Они позволяют устанавливать температурный режим на разный временной промежуток. Например, когда в квартире никого нет в течение рабочего дня, параметры нагрева воздуха могут быть понижены, но в определенное время суток термостат включается на повышение температуры. Это позволяет экономить на оплате отопления и энергоресурсах.

Подобные приборы стоят дорого, но купленные и установленные один раз, они на протяжении многих лет будут создавать комфорт в доме и экономию в кошельке.

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом. Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

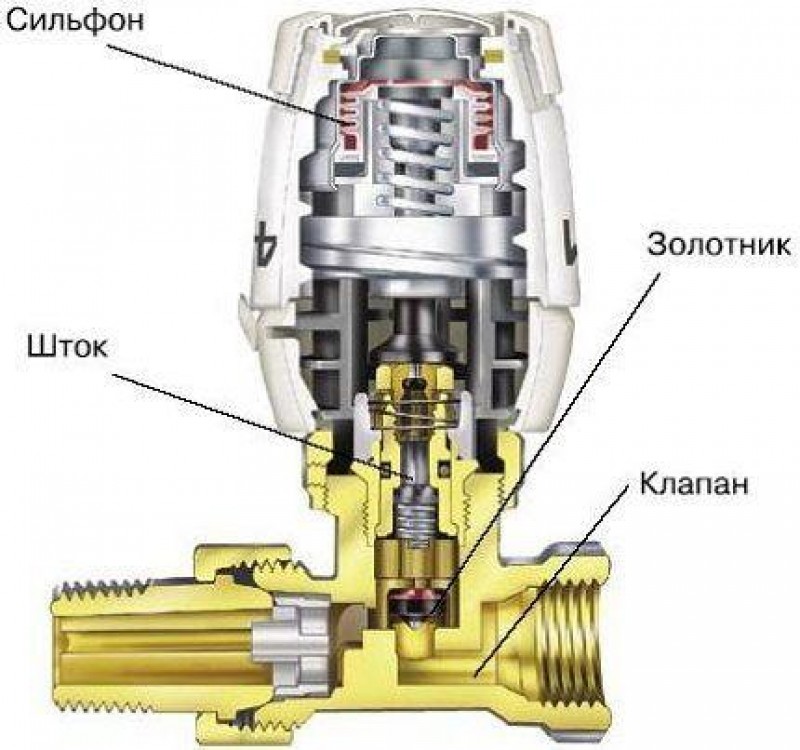

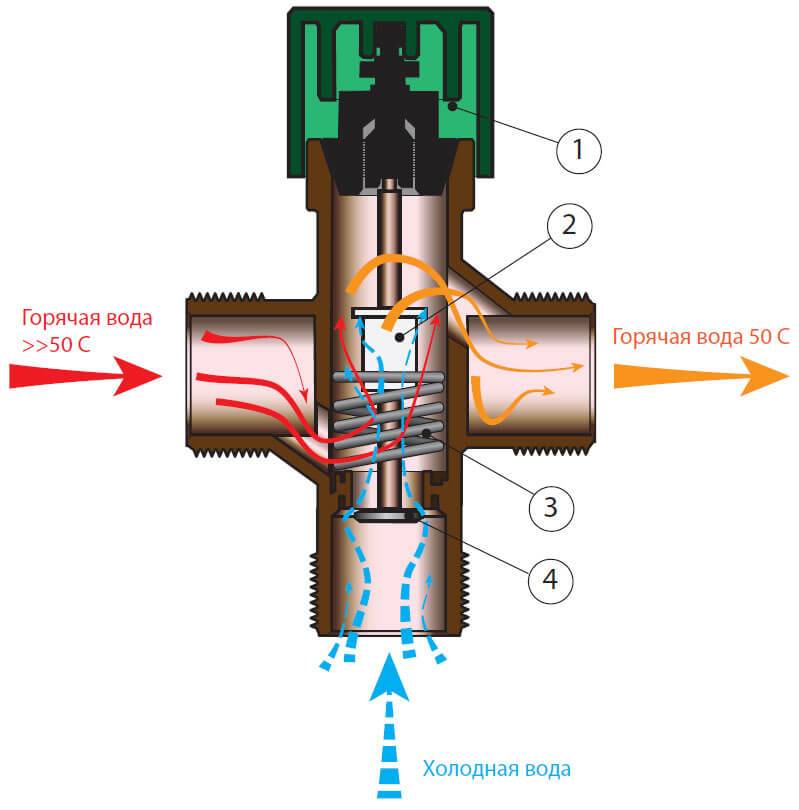

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

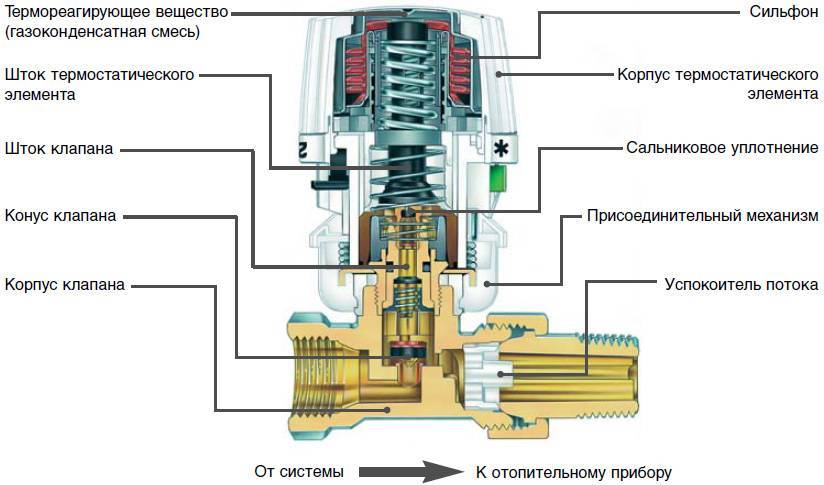

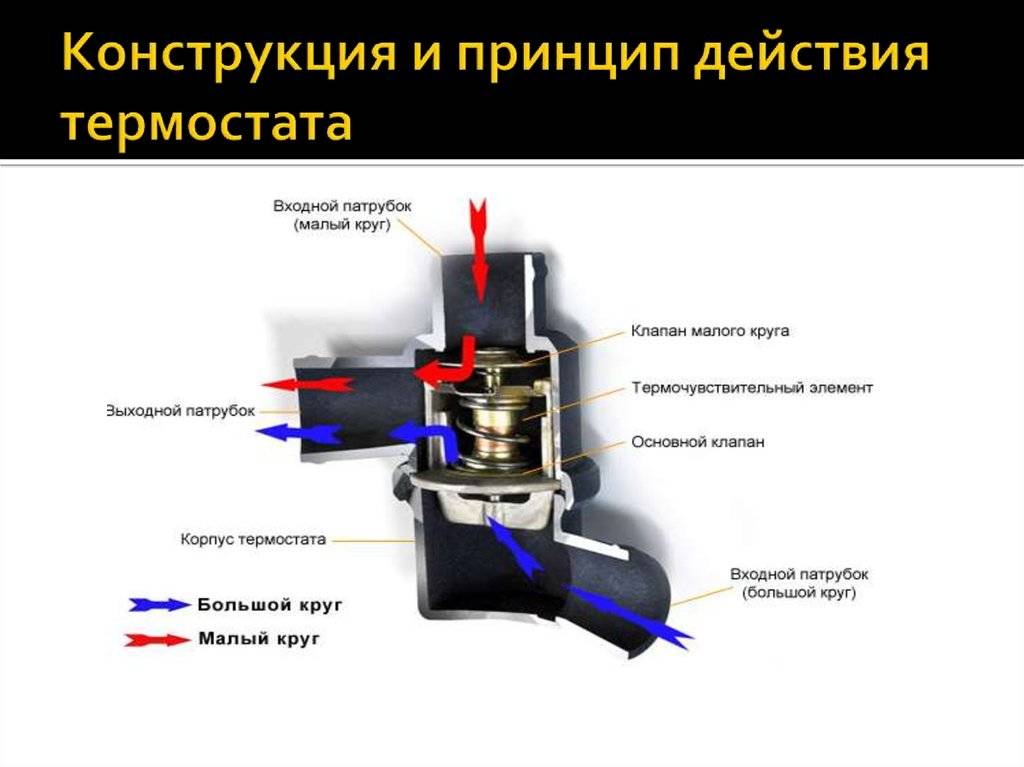

Строение механического терморегулятора

Электронный термостат

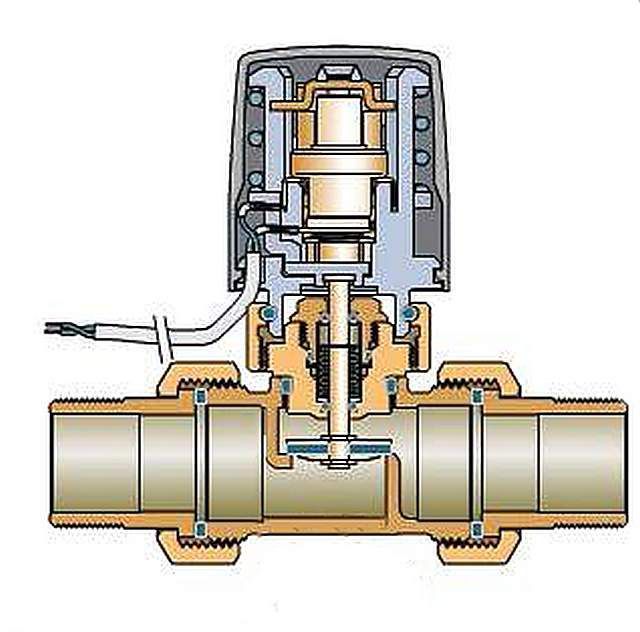

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

5 Правила установки

Установить термостат для котла отопления своими руками вполне возможно, но при отсутствии элементарных навыков лучше доверить это дело профессионалу. Есть правила, которые необходимо соблюдать, чтобы обеспечить максимально благоприятные условия для нормального функционирования прибора:

1. Высота крепления приспособления не должна быть ниже 150 и выше 170 см. Это позволит обеспечить точное измерение температуры в помещении. Если же нарушить это правило, датчик будет работать некорректно.
2. На термостат не должны падать прямые солнечные лучи в любое время суток, поскольку это также нарушит его функционирование. Не стоит располагать его в непосредственной близости от бытовых приборов, которые могут повлиять на работу и нарушить процесс регулировки температурного режима. Например, портативные обогреватели, кондиционеры и другие предметы нередко искажают показания датчика.
3. Ставить датчик необходимо в том помещении, в котором чаще всего находятся обитатели дома. Если комната, где он расположен, наиболее отдаленная и редко посещаемая, нарушается точность показаний.

Рекомендуется выбирать термостат, который произведен той же фирмой, что и отопительный котел. Это облегчит монтаж и исключит несовместимость приспособлений.

Первый этап — установка той части термостата, которая будет находиться в непосредственной близости от отопительного прибора. Для этого в устройстве есть специальные провода. После этого необходимо соединить датчик с рабочей частью. Если же устройство беспроводное, это не требуется.

Важным моментом является настройка самого датчика. Для этого необходимо включить котел на максимальную мощность, подождать, пока температура в помещении, где установлен термостат, станет комфортной. После этого измерить термометром показатель возле приспособления. Именно этот уровень будет максимальным значением, которое будет давать сигнал об отключении котла.

Далее следует задать параметры, настроить часы и дни недели, в которые необходимо поддерживать температурный режим, если это требуется. Если же прибор не имеет такой функции, работа закончена. При выполнении всех правил устройство станет верным помощником.

Терморегуляторы для котлов отопления — ценные устройства, позволяющие не только поддерживать оптимальный микроклимат в помещении, но и экономить топливо, энергию и средства владельца.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

застелите пол тряпками, поскольку возможно поступление воды из труб;
демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
разберите разъемное соединение на клапане терморегулятора;
накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
соедините клапан и удлинитель;

закрутите удлинитель с американкой в пробку батареи;
смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

включите электронный блок на тестовую проверку;
на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

установите дату, что требуется для нормальной работы устройства;
после подтверждения первичных настроек на экране должна появиться буква М;
при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Регулировка температуры в разных котлах отопления

Функции альфа-регулятора в любом случае будет исполнять термостат, интегрированный в любой современный котел отопления (даже в твердотопливный). Такие устройства позволяют сэкономить потребляемую энергию, будь то газ, электричество, соляр, мазут, пиломатериалы или уголь. Принцип этих устройств всегда один: как только температура доходит до заданной точки, котел отключается, или прикрывается заслонка тяги. Когда она падает на несколько градусов, датчики подают сигнал и весь цикл запускается заново.

Если говорить о соотношении КПД к энергозатратам, то электрический агрегат, это самый эффективный котел отопления, который только можно использовать для обогрева помещений на бытовом уровне. Более того, такие агрегаты очень легкие и практически безопасные, так как не нуждаются в выбросе переработанного источника энергии.

Механический таймер

Один только механический таймер уже автоматизирует регулировку температуры теплоносителя (воды) в системе отопления. Он позволяет менять режимы 24 часа в сутки и способен выполнять три функции по заданному времени:

Отключение котла.
Подача горячей воды.
Включение и выключение котла в заданное время.

Таймеры такого типа, как правило, представляют собой круглый циферблат со шкалой на 24 часа. Поворотом диска с указателем устанавливают подходящее время вкл/выкл, наводя на него стрелку и оставляя в таком положении, что позволит сделать запуск в нужное время. Внешняя часть циферблата поделена на 15-минутные отсеки – это для удобства. Перенастроить режим можно в любое время, не отключая котел от сети. Недостаток этого устройства состоит в том, что пуск и отключение агрегата будут происходить каждый день в одно и то же время, вне зависимости от температуры теплоносителя в контуре.

Примечание: механические таймеры также применяют для установки на дизельных котлах, работающих на соляре или мазуте.

Терморегуляторы и термостаты

У бюджетных котлов, как правило, с одним контуром, предусмотрен таймер только с одной функцией — это регулировка температуры воды на выходе. Например, когда вы задаете 60°C, то на трубе возврате (обратке) у входа в котел уже может быть 40°C, а то и меньше (зависит от длины контура). Это правило, но могут быть исключения в том случае, когда датчик стоит на обратке. Тем не менее, если однотрубная или двухтрубная обвязка сделана правильно, такого регулятора достаточно для поддержания комфортного микроклимата в доме.

С программируемым термостатом (№2 на изображении вверху) всё обстоит несколько иначе, вне зависимости от того, какие они: проводные (интегрированные в агрегат) или беспроводные. Они регулируют уровень нагрева теплоносителя в соответствии с температурой в помещении. Конечно, это гораздо удобнее, но нужно обязательно следить за тем, чтобы датчик оставался в открытом месте, где нет штор и каких-либо нагревательных приборов (телевизор, холодильник).

Преимущество программируемых термостатов также состоит в его многофункциональности: можно менять режимы в любое время суток, а также задавать разный микроклимат на будни и выходные. Наиболее усовершенствованные таймеры такого типа позволяют устанавливать отдельные температурные режимы на каждый день недели, что очень удобно для работающих посменно жильцов дома. То есть, такие модели позволяют устанавливать микроклимат в помещении, сообразно образу жизни людей.

Контроллеры, которые устанавливают на весь дом в единичном числе, как правило, имеет несколько дополнительный опций, это режимы:

Партия – запускает и отключает отопление блоками по нескольку часов.
Перекрыть – дает возможность изменить режим непосредственно во время прохождения этого цикла.
Праздник – повышает или понижает температуру теплоносителя в определенные дни недели.

Post Views: 23

Заключение

Регулировка батарей отопления проводится различными способами. В частных домах температура задается с использованием функций отопительного котла. При желании установить индивидуальный температурный режим в разных комнатах используются термоголовки с ручным, механическим или электронным управлением. В многоквартирных домах это единственный выход снизить теплоотдачу радиаторов.

Электронные устройства характеризуются высокой точностью. Они экономичны, обладают широким функционалом, но дороже и чувствительнее к качеству теплоносителя, чем ручные или механические.
