Регуляторы температуры для отопительных котлов

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

• Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
• На регулировочной рукоятке ослабить винт – фиксатор.
• Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
• Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
• Затянуть фиксирующий винт.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Как настроить максимальное и минимальное давление газа?

Настройка максимального давления газа производится следующим образом:

• следует открутить винт на штуцере и подсоединить манометр;
• открыть газовый кран и установить переключатель режимов в положение «зима»; необходимо убедиться, что агрегат работает на максимальной мощности; установить высокую производительность можно и в режиме ГВС – для этого следует поставить регулятор горячего водоснабжения на максимум и включить кран со скоростью протока 10 л/мин;
• проверить давление на горелке с помощью манометра, показатель должен соответствовать максимальному давлению, указанному в характеристиках агрегата;
• при необходимости можно снять с клапана колпачок и вращением регулировочного винта установить соответствующее значение давления.

Также можно настроить минимальное давление:

• установить переключатель режимов в положение «0»;
• отсоединить контакты датчика температуры;
• перевести рукоятку в положение «зима»;
• подключить контакты температурного сенсора;
• с помощью винта на газовом клапане установить минимальную мощность согласно техническим характеристикам агрегата;
• выключить котел и отсоединить манометр, закрутить винт на штуцере.

Ошибки газовых котлов Baxi и способы их устранения —

В небольших квартирах, особенно в межсезонье, рекомендуется настраивать газовый котел на минимальный режим работы. У агрегатов Baxi наименьшая мощность составляет 40% максимальной. Например, для модели на 24 кВт минимальная производительность составит 9 кВт.

Чтобы перевести газовый котел Baxi на другой тип топлива, достаточно просто поменять форсунки в горелке. После перехода на другой газ придется снова настроить максимальную или минимальную мощность.

Как избавиться от «тактования» газового агрегата?

Если мощность газового котла превышает необходимую, часто возникает такая проблема как «тактование» – частое включение-выключение. Это очень негативно сказывается на состоянии узлов устройства и приводит к их повышенному износу, а также к перерасходу топлива.

У газовых котлов Baxi можно задать значение минимальной продолжительности между включениями. Заводские настройки обеспечивают интервал 3 минуты, имеется возможность увеличить это значение до 10 минут.

Если Ваша модель агрегата Baxi не оснащена термостатом, то рекомендуется его приобрести и подключить. Управление газовым котлом при помощи данного устройства позволит сэкономить топливо и предотвратить повышенный износ оборудования.

Принцип работы термостата для котла отопления

Принцип действия терморегулятора:

1. С помощью блока управления устанавливается подходящий температурный режим.
2. При достижении нужных параметров включается термодатчик, что приводит к деактивации котельного оборудования или перекрытию специального клапана.
3. После спада температурного режима воздуха в помещении происходит обратного типа включение котла или инфракрасных обогревателей.

Модуль электронного управления дарит возможность выставлять сразу несколько показателей температуры для ночи и дня отдельно. Еще при наличии этого блока можно установить вспомогательный температурный датчик на улице и привязать работу термостата к данным с него.

Зачем нужен терморегулятор?

Чтобы понять, зачем нужен регулятор температуры для газового котла отопления, рассмотрим, как работает терморегуляция обычного агрегата:

• пользователь настраивает желаемую температуру теплоносителя;
• каждый котел оснащен датчиком, фиксирующим температуру нагрева жидкости в контуре;
• когда теплоноситель нагревается до заданного уровня, срабатывает газовый клапан и прекращает подачу топлива к горелке;
• вода остывает до допустимой границы, тогда подача газа возобновляется и теплоноситель нагревается снова.

В результате такой работы пользователю приходится постоянно перенастраивать свой агрегат, чтобы избежать появления частого пуска-остановки (тактования) или охлаждения воздуха в помещении.

Комнатный регулятор температуры газового котла ориентируется на уровень нагрева воздуха вокруг него. Это позволяет увеличить интервал времени между включением и отключением агрегата, так как воздух в помещении остывает медленнее, чем теплоноситель.

Обратите внимание! Функцией подключения комнатного термостата обладают не все агрегаты. Место соединения прибора с газовым котлом указывается на его электрической схеме в инструкции

Установка выносного регулятора температуры для газовых котлов дает следующие преимущества:

• снижает потребление энергоносителей;
• делает управление агрегатом более удобным;
• продлевает срок службы газового котла.

При достижении установленной температуры термостат разрывает цепь, и горелка отключается. Агрегат запускается снова после охлаждения на 1ºC.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Изображение	Модели	Стоимость, руб.
	Viessmann 7817531	3670
	TR 12 для котлов Bosh Gaz 6000 W для газовых котлов	2100
	Галан Комфорт	3500
	Галан МРТ 15	4500
	Terneo rk 30 для электрических котлов	2870
	Регулятор BeeRT для котлов электрического типа	3300
	Терморегулятор для твердотопливного котла Auraton S 14	5990

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

• желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
• перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
• перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

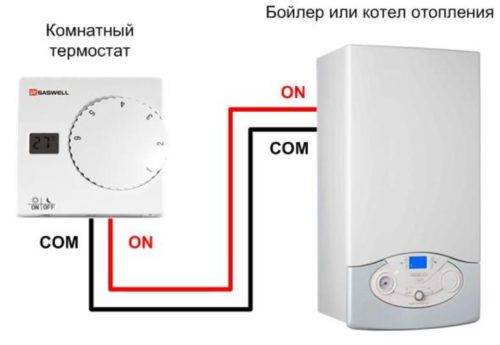

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

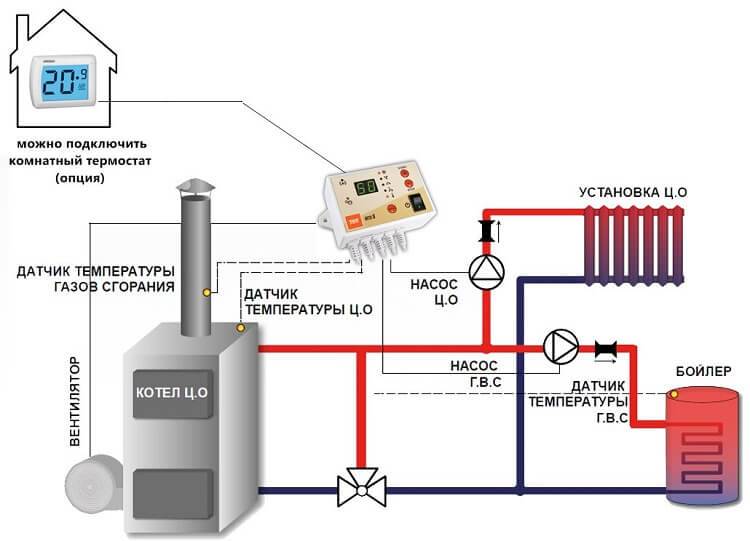

Схематичное подключение регулятора к котлу с бойлером

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры. Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1.5 до 2 м. При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

1. Открыть панель газового котла, закрывающую доступ к автоматике.
2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
4. Закрепить регулятор на стене.
5. Подключить к прибору провода, идущие от газового котла.
6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора. Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Терморегулятор для электрокотла отопления

Терморегулятор для электрического котла отопления, независимо от его принципа работы – это оборудование, которое способно управлять работой нагревательного элемента, в зависимости от температуры теплоносителя в системе отопления дома или от температуры окружающего воздуха.

Упрощенно схему работы любого терморегулятора можно представить так: пользователь на панели оборудования задает нужный ему интервал температур либо теплоносителя в контуре отопления, либо воздуха в помещении. Терморегулятор включает котел.

Последний работает до тех пор, пока температура теплоносителя или воздуха не достигнет указанного верхнего предела. Далее термостат выключает нагревательный элемент котла. Отопление автоматически включается в тот момент, когда температура в помещении не опустится ниже указанного на терморегуляторе предела.

Как результат подобная автоматика для электрических котлов отопления без постоянного контроля со стороны человека способна поддерживать нужный микроклимат в доме и позволяет рационально использовать энергоноситель.

Терморегулятор для электрокотла отопления может быть механическим и электронным, проводным и беспроводным. Цена меняется в зависимости от типа оборудования. Каждый тип термостатов имеет свои преимущества и недостатки.

Поблочный принцип работы системы регулирования показан на рисунке:

Для газового котла

Для газового котла часто решение аналогичное электрическому котлу отопления. Достаточно установить терморегулятор в разрыв цеп питания и задать целевую температуру. При достижении нужного нагрева воздуха в помещении терморегулятор перекрывает питание котла, и он автоматически выключается. Однако это актуально не для всех типов газовых котлов.

Требования к терморегуляторам в этом случае следующие:

• Допустимый ток коммутации. Для газовых котлов чаще достаточно значения в 1,5-2 А, так как потребление газового котла значительно меньше , чем у электрического;
• Точность установки температуры и диапазон регулировки.

В газовых котлах с электропитанием чаще применяется специальный стандартизированный интерфейс для подключения внешнего терморегулятора.

Для энергонезависимых котлов отопления используются механические терморегуляторы, чаще с выносным термочувствительным элементом, соединенным с блоком управления длинной медной трубкой. Блок автоматики часто снабжается штатным выносным терморегулятором, так что дополнить его или заменить не получится.

Термостат для газовых котлов отопления: что это, принцип работы, нужен ли он

Терморегулятор состоит из двух стальных полосок, которые применяются в качестве электроконтакта выключателя в контуре отопления газового котла.

Номинальный контакт опускается в случае резкого падения температуры и благодаря этому происходит отключение функции обогрева.

После изменения климата автоматически открываются нужные клапаны, и котел вновь начинает свою работу.

Корпус у термостата обычно делается из белого пластика. Для подсветки экрана используются светодиоды. Диапазон измерения температуры помещения у большинства приборов составляет от 0 до 40 °C.

В основном терморегуляторы покупают в целях экономии средств. Понижение температуры в доме даже на один градус уменьшает расход газа на 4%. За счет того, что прибор сокращает количество включений котла, снижаются и траты хозяев квартиры на оплату газа. К тому же это помогает обеспечить сохранение всех компонентов оборудования, которые меньше изнашиваются и дольше служат.

Справка. Для большинства моделей порог срабатывания составляет 0,25 градуса: если температура в доме окажется на четверть градуса ниже заданной, котел включается.

Что дает покупка термостата:

• экономию на коммунальных расходах (минус 15—25%);
• установку комфортной температуры — возможность выбора от 2 до 6 режимов;
• уменьшение частоты включений котла;
• защиту от перегрева помещения и сухости воздуха;
• увеличение срока эксплуатации оборудования, в частности, циркуляционного насоса за счет аккуратного использования котла.

Индивидуальная настройка температуры подойдет для семей с детьми, где всегда нужно поддерживать комфортный режим, а также для людей с особой чувствительностью к температурным перепадам.

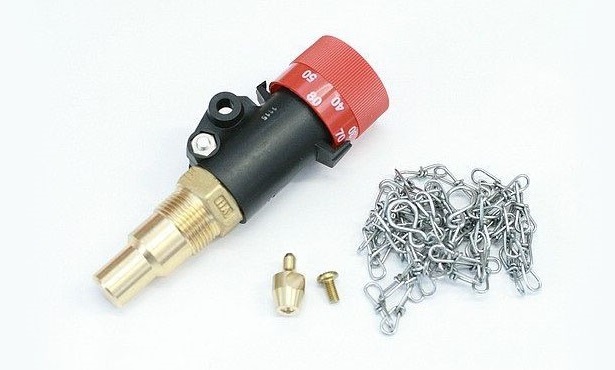

Как установить регулятор тяги на котел на твердом топливе

Подключение автоматики для вентилятора поддува и цепочного электропривода, лучше доверить профессионалам.

Механический терморегулятор имеет более простое устройство. Поэтому, узел можно установить и отрегулировать самостоятельно. Делается это следующим способом:

Во всех современных моделях котлов, предусмотрено специальное монтажное отверстие для терморегулятора.

Перед установкой, с котла сливают воду.

В монтажное отверстие устанавливают регулятор тяги, посредством резьбового соединения. Выполняют герметизацию стыков.

В котел заливают воду, после чего осуществляют растопку.

Как проверить тягу в ТТ котле

На характеристики тяги влияет несколько факторов: температура дымовых газов, сечение дымохода и погодные условия. Проверить наличие тяги можно простым способом:

Открывают шиберную заслонку и дверку топочной камеры.

Зажигают спичку или лист бумаги и подносят к топке.

Огонь должно затягивать внутрь топки.

Как правило, во время работы котла, если присутствует хорошая тяга, дым не попадает в комнату. Недостаточные тяговые характеристики проявляются в том, как разгорается топливо, а также на интенсивности горения.

Повышение тяги и горения котла, можно выполнить посредством вентилятора. Большинство производителей укомплектовывают автоматику дымососом и нагнетающим вентилятором.

Как настроить терморегулятор на ТТ котле

Регулировку датчика тяги можно легко выполнить самостоятельно:

1. На терморегуляторе выставляют температуру 60°С. Теплоноситель в котле, доводят до такой же температуры нагрева.

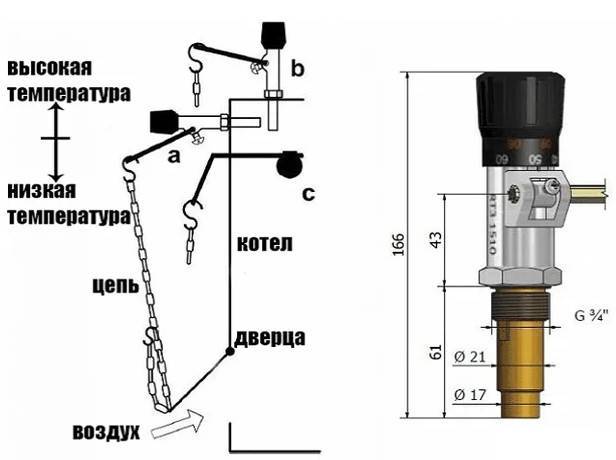

Рычаг регулятора соединяется цепочкой с заслонкой так, чтобы зольник был не полностью прикрытым, а оставался просвет 1-2 мм.

Чтобы проверить настройки и выполнить корректировку на регуляторе, выставляют температуру 80°С. При достижении этого показателя нагрева у теплоносителя, заслонка должна закрыться. Если этого не произошло, длину цепочки укорачивают.

Погрешность в настройке механического терморегулятора составляет 5°С. Электронная автоматика работает более точно, неточность составляет 1°С.

Усовершенствование регулятора старой конструкции, позволило автоматизировать работу твердотопливного котла и предотвратить закипание теплоносителя.

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

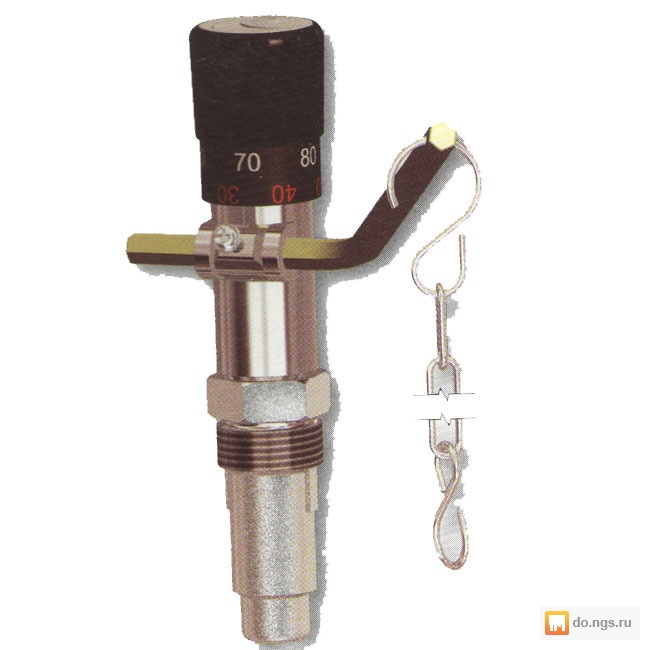

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата
