Термопара сломалась: что делать?
Классика неисправности: фитиль гаснет, стоит отпустить кнопку.
Но бывает, что запальник горит, однако при розжиге основной горелки путь топливу снова перекрывается. Котел останавливается.
Это может происходить по разным причинам. Вот некоторые из них:
- сажа плотно облепила электрод, прогрев идет недостаточный, в цепи не хватает напряжения;
- крепежная гайка развинтилась, что перекосило рабочий стержень, и запальник не может хорошо его прогреть;
- на измерителе корпус испорчен прогаром или в месте «горячей» спайки нарушение в контакте;
- датчик тяги изношен или его электроцепь нарушена обрывом.
Не забывайте время от времени проводить чистку электрода, который нагревает запальник, от нагара.
Насколько сильно он «зарос» грязью, снаружи толком не разглядеть. Так что, снимайте или планку, или панель целиком вместе с горелкой.
Для информации. Похожие явления бывают при неисправном датчике тяги. Он же находится в одной цепи с термопарой. Как тогда узнать, кто «виноват»? Нужно на время замкнуть провода датчика.
При проверке можно пользоваться мультиметром или еще каким устройством, которым можно измерить низкое – до 100 в напряжение
Преимущества термопары для котла
Термопара присутствует во всех газовых нагревательных оборудованиях. Она есть и в колонках и в котлах. При этом, раньше данный элемент в котлах не использовался и они вполне обходились без него. Почему сейчас без этого элемента не обходится ни один газовый котел?
Свою популярность термопара получила благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства, производители смогли обеспечить безопасный и качественный электророзжииг.
Преимущества использования термопары:
- Несмотря на то, что термо пара является датчиком контроля пламени, она может одновременно являться и тестером температуры;
- Этот элемент газового котла устроен очень просто, в нем нет дополнительных деталей и сложной аппаратуры, такое устройство делает термопару дешевой;
- Данная деталь может выдержать широкий диапазон изменяемых температур;
- Точность термопары находится на высоте, именно поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и колонки;
- Ремонт и установка термопары настолько просты, что с ними справиться даже простой обыватель.
Несмотря на то, что у термопары масса достоинств, она имеет свои недостатки. Во-первых, связь между температурой нагрева и ростом потенциала не линейная, то есть электрический потенциал не возрастает при росте температуры. Во-вторых, предел роста потенциала достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур, прибор требует качественной калибровки.
Также достоинство термопары – простота и надежность, одновременно является и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а это иногда случается, ее ремонт будет невозможен. В этом случае термопару придется попросту заменить. Кроме того, газовый котел без этого элемента работать не будет. Однако цена термопары вполне приемлема, а ее монтаж достаточно прост.
Подключение и проверка
Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.
Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.
Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз
В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева
Срабатывать рабочая термопара должна после 10-30 секунд нагрева
Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.
- Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра).
- Мультиметр
Рабочая термопара должна иметь напряжение в районе 50 мВ.
В случае подтверждения неисправности термопары, заменить её можно своими руками.
Возможные неисправности и методы их устранения
Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.
Ремонт неисправности термопары газового котла заключается в следующем:
- извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
- если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
- далее при помощи мультиметра проверяют работоспособность устройства.
В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.
Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.
Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.
На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.
Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).
Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.
Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
Тип Е
Термопара типа Е является одним из наиболее распространенных типов термопар. Она состоит из двух металлических проводников, которые сводятся в пару и образуют измерительный элемент.
Главным преимуществом термопары типа Е является ее высокая точность и стабильность при высоких температурах. Она может работать в диапазоне от -270 до 1000 градусов Цельсия.
Среди недостатков можно отметить более низкую чувствительность к низким температурам по сравнению с другими типами термопар. Кроме того, в условиях сильного магнитного поля она может давать неточные результаты.
Для проверки термопары типа Е на газовом котле необходимо использовать мультиметр с функцией измерения температуры. Для подключения термопары следует использовать специальные клеммы на мультиметре.
- Шаг 1: Отключите питание котла и дайте ему достаточно времени для остывания.
- Шаг 2: Отсоедините термопару от котла и подключите ее к мультиметру.
- Шаг 3: Установите мультиметр на режим измерения температуры и выберите тип термопары в соответствии с ее типом (в данном случае тип Е).
- Шаг 4: Подключите зажимы мультиметра к проводникам термопары и убедитесь, что контакты хорошо зафиксированы.
- Шаг 5: Включите питание котла и наблюдайте за показаниями мультиметра. Они должны соответствовать текущей температуре в котле.
Проверочная диагностика
- Закрываем подачу топлива к тепловому генератору (водонагревателю), пользуясь вентилем, которым снабжена подводящая труба. Далее нужно спереди снять панель. Можно только кожух.
- Взяв ключи (называются рожковыми), откручиваем гайки, которыми крепится термоэлектрод, а также трубка соединения. Теперь можно снять датчик.
- Осматриваем (визуально) электрод. Берем кисточку или ветошь, очищаем, если нужно, от налета сажи. В случае прогара термопару нужно заменить. Ремонт исключен.

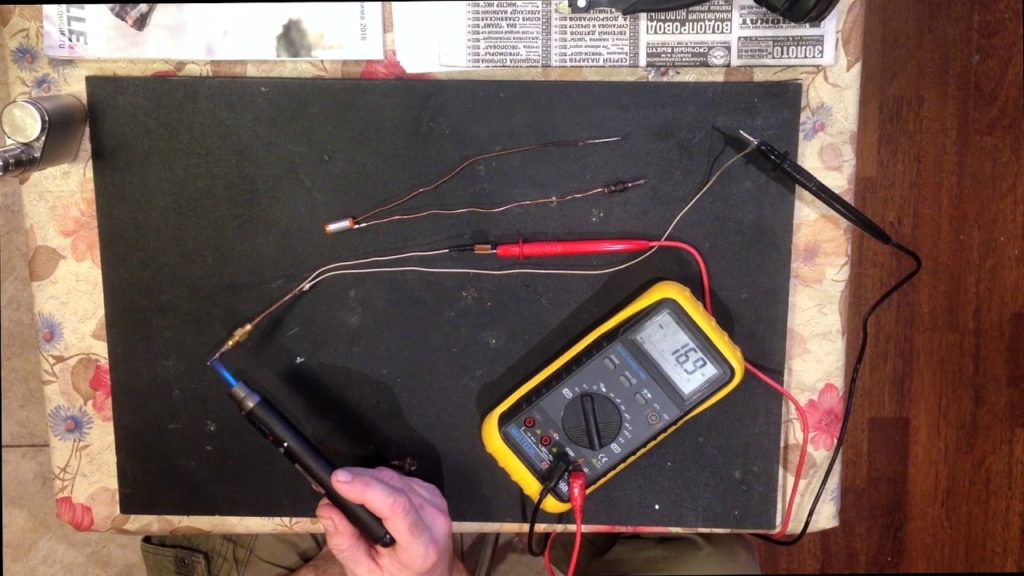

- Зажигаем на газплите конфорку. Возьмем мультиметр. Зажимами соединяем с медной трубкой и центральным контактом. Выставим измерительный порог: 0.1 или 1 в, то есть соответствует низшему.
- Нагреваем термоэлемент на конфорке и следим, что показывает вольтметр.
Если термопара исправна, то будет выдавать напряжение 0.02 вольта, не меньше.
Когда вместо этого на приборе – нули, наблюдаются скачки напряжения или оно не выше 20 мВ, значит, датчик пора менять. Перепайка исключена.
Для информации. При покупке новой термопары выбирайте ту, которая соответствует модели вашего котлоагрегата. Это поможет избежать путаницы в обозначающей и маркировочной символиках.
Иногда хозяин считает, что радикальных мер не требуется, и, проводя проверку на котле, игнорирует съем элемента. В этом варианте ограничиваются откручиванием гайки и выключением автоматики на термопаре.
Затем задействуют мультиметр уже известным способом. Нажали кнопку, разожгли запальник и сняли данные.
Есть один большой минус. Не увидеть, насколько электрод забит сажей, соответственно – не почистить.
При замене старой детали на новую тщательно устанавливайте нагреваемый стержень. Он должен находиться в строго горизонтальном положении, без всяких отклонений вниз или вверх.
Тогда он будет в эпицентре пламени фитиля.
Чем измеритель t отличается от датчика

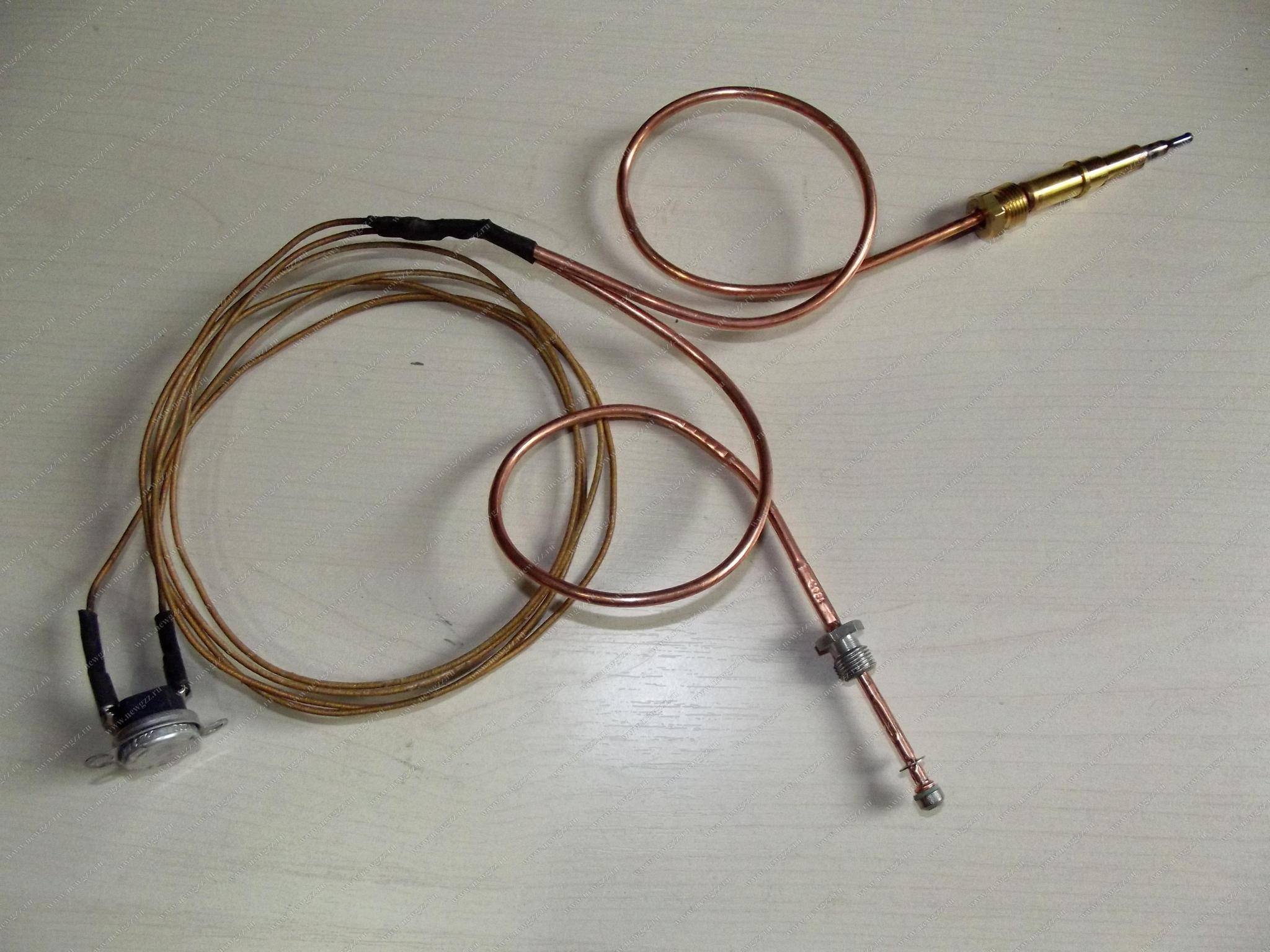

Схема работы топливного клапана на автоматике предусматривает, кроме термопары, также термобаллон.
Он отключает основную горелку, когда теплоноситель нагрелся до нужной t. Термобаллон соединен с клапаном котла.
По виду медные соединительные трубки измерителя и колбы датчиков (изготовлены из меди) несколько смахивают друг на друга. Не имеющий достаточного опыта домашний мастер обознаться.
Рассмотрим, чем различаются температурный измеритель и термопара.
Конструктивно датчик представлен цилиндрическим сильфоном, изготовленным как медная колба, у которой один конец запаян.
У термобаллона капиллярная трубка, которой он присоединяется к газовой автоматике, гораздо тоньше, чем датчик. Причем термочувствительная колба расположена внутри погружной гильзы, иногда – устанавливается под обшивку около водяной рубашки.
Рядом с запальником она никогда не крепится. Кроме того, измеритель t и разъем термопары имеют разные d гайки, а первый иногда и вовсе не отсоединяется от клапана.
Для информации. У термобаллона другой принцип действия. Когда колба нагревается, происходит расширение специальной жидкости, что у нее внутри. Давление по капилляру поступает на клапан и основная горелка затухает. Но запальник не гаснет.
Конструктивные особенности термопары промышленного типа
Промышленный термоэлектрический преобразователь
В датчиках такого типа электроды (проводники) изготавливаются из неблагородных металлов.
Для защиты от агрессивных рабочих сред они помещаются в трубу, оснащенную подвижным фланцем – он служит для крепления прибора.
Корпус головки промышленной термопары литой, с крышкой. В головке при помощи винтов и незакрепленных (плавающих) зажимов закреплены фарфоровые колодки. Такая конструкция позволяет компенсировать линейное расширение электродов при разогреве.
Рабочий спай изолируется наконечником. Защитная труба состоит из двух участков – рабочего и нерабочего. Соединительные провода пропущены через штуцер, снабженный асбестовым уплотнителем.
В термопарах с электродами, изготовленными из благородных металлов, применяются неметаллические защитные трубы (фарфоровые, кварцевые и пр.). Лабораторные термопары защищаются теплостойкой резиной, эмалью или шелком.
С помощью GSM модуля для котла можно дистанционно управлять температурой в помещении, изменять параметры работы системы отопления и даже отключить котел в случае необходимости.
Правильный расчет объем теплоаккумулятора способен обеспечить максимальный КПД котла, эффективность и длительный срок эксплуатации всего оборудования системы. О том, как провести расчеты, читайте в нашем обзоре.
Применение
Широкая распространенность применения термопар обусловлена простейшим их принципом действия, универсальностью и большим разнообразием. На бытовом уровне это, прежде всего, такие области:
- Газовое оборудование – котлы, плиты, бойлеры, колонки. Используется в качестве аварийного отключения подачи газа.
- Холодильники. Термодатчик включает/отключает реле для контроля заданного температурного режима.
- Измерительные инструменты – мультиметры, градусники, метеостанции.
- Компьютеры. В зависимости от уровня нагрева процесса и других важных компонентов термодатчик посылает сигнал на снижение или повышение производительности.
- Автотехника. Управление работой вентилятора.
Термоэлектрические преобразователи еще более широко применяются в различных областях науки и техники.
Видео-обзор устройства, принципа работы и ремонта термопары:
Плюсы и минусы
Термопары отличаются таким рядом плюсов:
- Максимальная измерительная точность – погрешность не более 0,01℃.
- Надежность.
- Широкий спектр измерений.
- Доступная стоимость.
- Простое управление.
- Применимость в агрессивных средах.
- Универсальность.
Недостатки проявляются такие:
- Влияние спаев на результат измерений.
- Ухудшение характеристик в условиях эксплуатации при перепадах температур.
- Необходимость индивидуальной градуировки при достижении точных измерений.
Кроме того, при наличии наводящих токов, ввиду малой величины рабочей электродвижущей силы, проводникам требуется надежная внешняя защита.
Правила выбора
Чтобы правильно подобрать термопару, следует учитывать такие характеристики:
- Спектр рабочих температур.
- Степень химической стойкости, особенности среды.
- Устойчивость к механическим нагрузкам.
- Возможность совмещения с применяемым оборудованием.
Видео-пример ремонта термопары газового котла
Коротко о главном
Термопара представляет собой датчик на базе 2-х различных по составу проводников. При нагревании места их спая возникает электродвижущая сила. Использовать ее можно как для измерения температуры, так и автоматизации различных процессов.
Принцип работы термоэлектрического преобразователя основан на эффекте Зеебека. Классифицируется устройство по ряду признаков – условиям применения, материалу защиты, типу фиксации, защите выводов, степени защиты, стойкости к давлению и физических воздействиям, числу областей контроля, степени инерции тепла и длине рабочей области.
По составу электродов термопары разделяются на такие виды:
- ТХА.
- ТХК.
- ТЖК.
- ТВР.
- ВМ.
- ТПП.
- ТПР.
Применяются термодатчики в холодильниках, автотехнике, газовом оборудовании, измерителях, компьютерах и других различных областях. Главные плюсы проявляются в точности, надежности, универсальности, широком диапазоне измерений, минусы – нестабильности при термоперепадах, необходимости градуировки, влиянии спаев на результат.
Виды термопар
Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.
Из неблагородных металлов
| Тип термопары | Сплав | Российская маркировка | Диапазон температур, °С | Особенности термопары |
|---|---|---|---|---|
| K | хромель-алюмель | TXA | от -200 °С до +1000 °С | Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода |
| L | хромель-копель | TXK | от -200 °С до +800 °С | Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С. |
| E | хромель-константан | TXKn | от -40 °С до +900 °С | Высокая чувствительность. |
| T | медь-константан | TMKn | от -250 °С до +300 °С | Может работать в атмосфере, в которой небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности. |
| J | железо-константан | ТЖК | от -100 °С до +1200 °С | Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом. |
| А | вольфрам-рений | ТВР | выше +1800 °С | Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям. |
| N | нихросил-нисил | ТНН | от -200 °С до +1300 °С | В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С. |
Из благородных металлов
| B | платинородий-платинородиевая | ТПР | от +100 °С до +1800 °С | Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению. |
| S | платинородий-платина | ТПП10 | от 0 °С до +1700 °С | Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС. |
| R | платинородий-платиновая | ТПП14 | от 0 °С до +1700 °С | Обладает свойствами, идентичными термопаре типа S. |
В системах автоматики котлов чаще используются термопары типов: E, J, K.
Можно ли гнуть во время ремонта
Термопара — один из элементов отопительной системы, который отличается довольно простой конструкцией. Устройством оснащены все современные модели отопительного оборудования, работающего на газу. Оно является датчиком измерения температуры воздуха внутри камеры сгорания, а также проверки наличия пламени.
Благодаря этому обеспечивается безопасная эксплуатация отопительной системы.
При затухании запальника либо превышении температуры устройство мгновенно реагирует, изменяя напряжение, а также активизирует работу отсекающего клапана.
Однако для бесперебойного функционирования термопары необходимо правильно выполнить установку, строго следуя правилам инструкции. А также нужно регулярно проверять исправность прибора и ни в коем случае не сгибать его, чтобы не нарушить точность работы.
Особенности, нюансы по точности
Напряжение на холодных кончиках пропорционально зависимое от t° в районе горячей спайки. В определенном температурном диапазоне наблюдается линейное термоэлектрическое свойство, показывающее собой зависимость напряжения от уровня разности t° между точками теплым и холодным элементом ТП. Линейность условная — о ней можно говорить, лишь когда t° на последнем постоянная. Данный нюанс надо учитывать, если делается градуировка: при изменении нагрева на холодных окончаниях есть вероятность значительной погрешности
Когда требуется высокая точность замеров, холодные концы помещают в специальные капсулы, где стабильность одного выбранного уровня температуры поддерживается специальными электронными приборами, обрабатывающими показатели термометра сопротивления. При таком подходе добиваются точности до ±0.01. Но это затребовано лишь для немногих технологических процессов. В большинстве случаев, например, при работе термопары в холодильниках, водонагревателях и прочих бытовых приборах требования менее жесткие, допускают отклонения на порядок ниже.

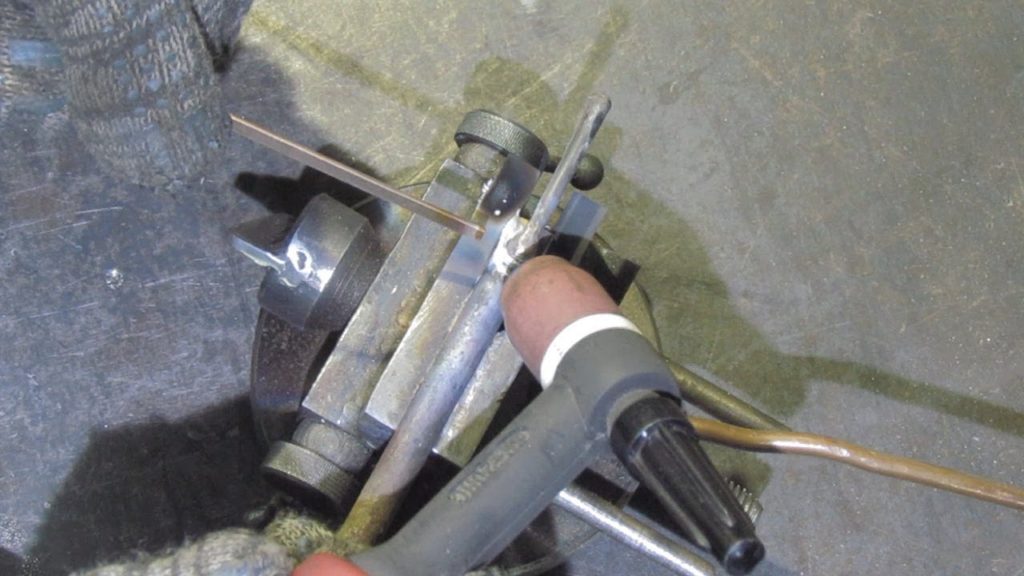

Самодельный термоэлектрический преобразователь
Паяльная станция
Самостоятельное изготовление термопары для газового котла не приветствуется, так как это слишком ответственное дело.
Но иногда возникают безвыходная ситуация, когда прибор «приказал долго жить», а подходящую замену купить нет возможности. В такие моменты самодельный датчик может выручить вас на какое-то время.
В любом случае, вам понадобится термопара промышленного производства. Главное, чтобы наконечник у нее был по размеру близок к «родной».
Итак, приступим:
- отрезаем наконечник с таким расчетом, чтобы с ним осталась кусок защитной трубки (с центральной частью);
- у сгоревшей термопары отрезаете такую же часть;
- скручиваете торчащие из трубки центральные проводники, пропаиваете соединение и изолируете его;
- к трубкам припаиваете провод для обеспечения их электрического соединения.
В результате у вас получится изделие, состоящее из части с гайкой от старой термопары и новой рабочей частью. Имейте в виду – самодельный преобразователь температуры подходит лишь для временной замены.
Как правильно подключить радиатор отопления: подготовка, список инструментов для работы, выбор места установки, пошаговое описание процесса с видеодемонстрацией.
Перейдите сюда, чтобы узнать о четырех способах самостоятельного расчета количества секций радиаторов.
Схема системы отопления «Ленинградка» https://teplius.ru/sistemy/vidy/leningradka.html

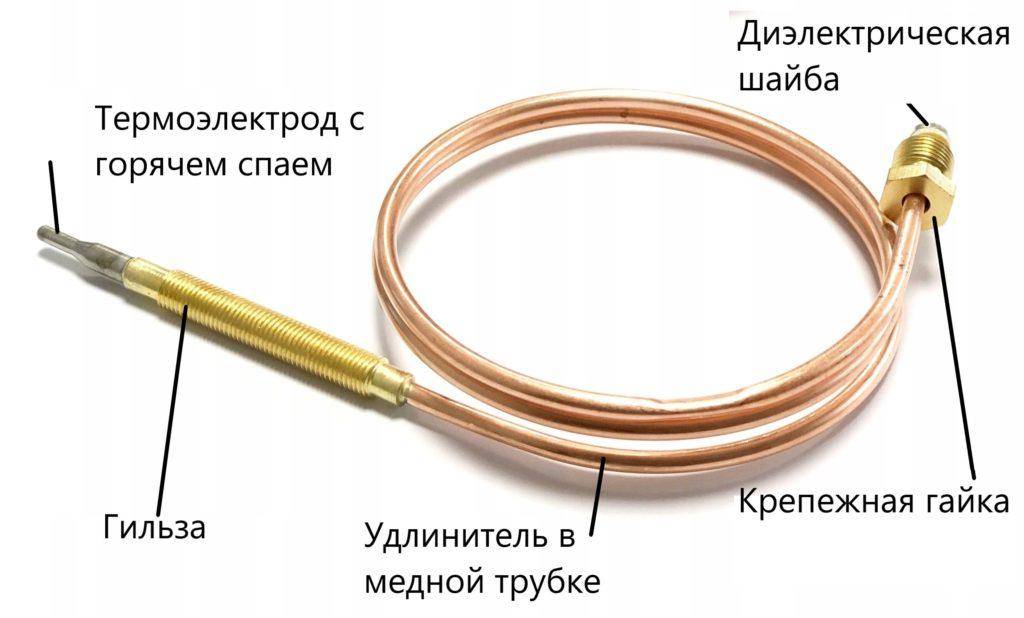

Устройство и конструкция

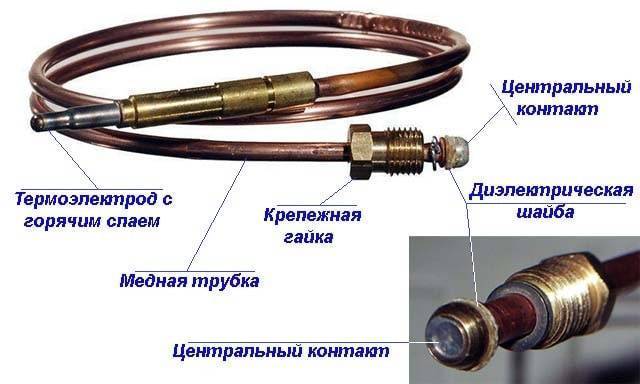

Рис. 3: пример конструкции термопары
Конструктивно термопару можно подразделить на такие элементы:
- – состоит из двух проводников, реже полупроводников, соединенных в одну цепь;
- – продолжают вывод рабочих проводников от места спайки до точки подключения к электрической цепи, на всей протяженности провода изолируются друг от друга;
- – выполняется в виде металлической трубки по всей длине и проводов его подключения.
Спай включает в себя две проволоки из разнородных материалов. В состав которых могут входить цветные и благородные металлы, как правило, в сплавах. В зависимости от состава проводников термопары подразделяются на несколько типов, особенности которых приведены в таблице.
Таблица 1. Типы термопары
| Тип термопары | Сплав | Российская маркировка | Диапазон температур, °С | Особенности термопары |
| K | хромель-алюмель | TXA | от -200 °С до +1000 °С | Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода |
| L | хромель-копель | TXK | от -200 °С до +800 °С | Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С. |
| E | хромель-константан | TXKn | от -40 °С до +900 °С | Высокая чувствительность. |
| T | медь-константан | TMKn | от -250 °С до +300 °С | Может работать в атмосфере, в которой небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности. |
| J | железо-константан | ТЖК | от -100 °С до +1200 °С | Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом. |
| А | вольфрам-рений | ТВР | выше +1800 °С | Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям. |
| N | нихросил-нисил | ТНН | от -200 °С до +1300 °С | В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С. |
| B | платинородий-платинородиевая | ТПР | от +100 °С до +1800 °С | Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению. |
| S | платинородий-платина | ТПП10 | от 0 °С до +1700 °С | Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС. |
| R | платинородий-платиновая | ТПП14 | от 0 °С до +1700 °С | Обладает свойствами, идентичными термопаре типа S. |
Как видите из таблицы, различный тип обуславливает разный рабочий диапазон температур, чувствительность к ее изменению, стабильность при длительной нагрузке и другие характеристики. Что обязательно следует учитывать при выборе конкретной модели для плиты в случае замены или установки с нуля.

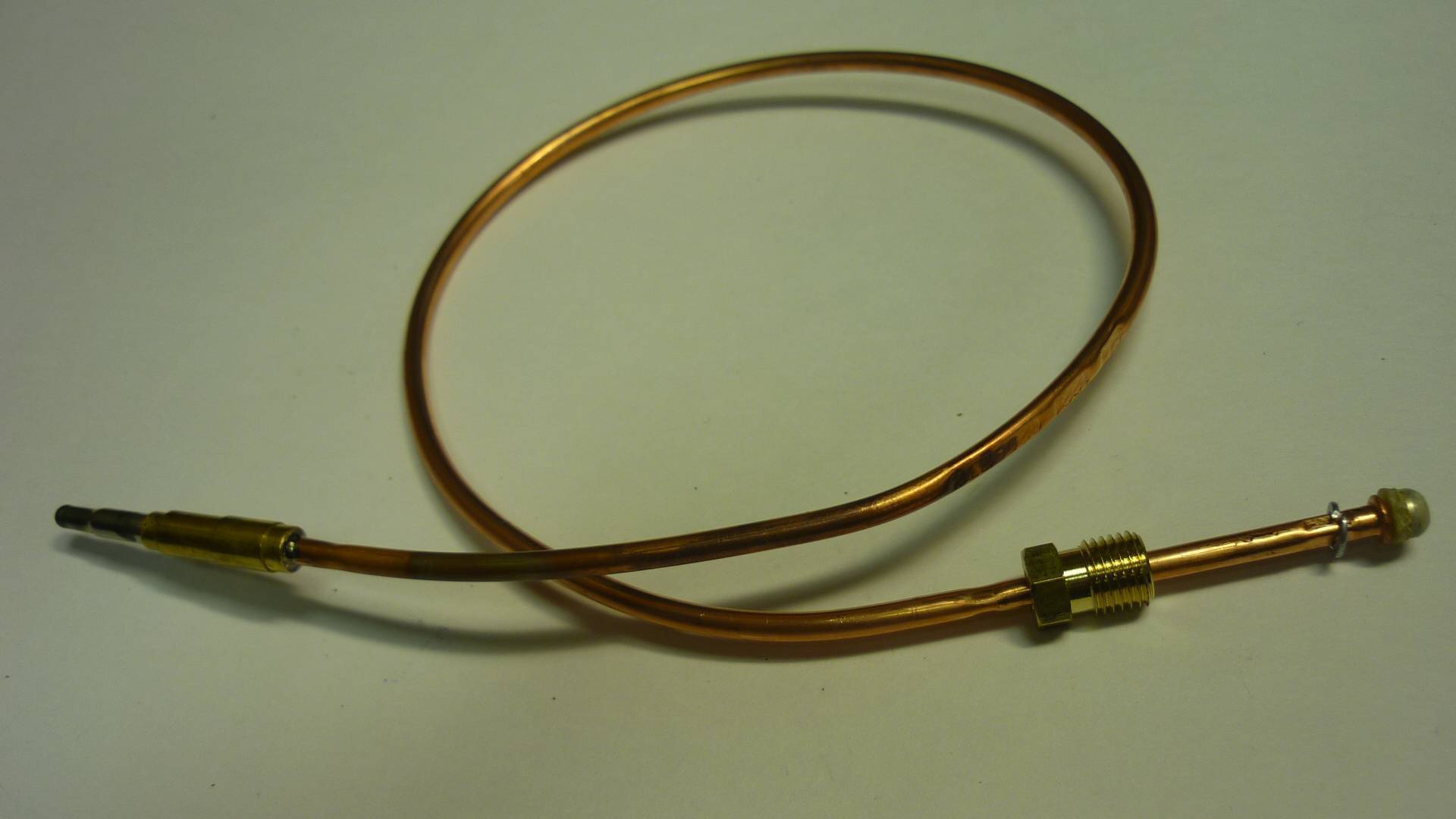

Замена, если нельзя отремонтировать своими руками
Устройство вызывает сбои по разным причинам. Заменить сломанный прибор на новый можно самостоятельно. Для этого необходимо выполнить поэтапную инструкцию:
- Сначала ключом откручивается специальная гайка, которой термопара прикреплена к патрубку.
- Откручивается компенсационный винт, фиксирующий прибор к месту (он находится непосредственно под монтажным кронштейном).
- Аккуратно снимается старое устройство.
- В освободившееся отверстие вставляется новый прибор.
- Все фиксируется компенсационным винтом, а затем гайкой.
- Выполняется проверка на герметичность. При необходимости используется уплотнитель — полимер либо керамика.
При проведении процедуры следует помнить, что недотянутое, как и перетянутое резьбовое соединение будет опасным для исправности системы.
