Котлы для теплого пола
Котлы делятся на одноконтурные и двухконтурные котлы.
Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:
- накопительные бойлеры (обеспечение горячим водоснабжением);
- теплообменники;
- смесительные узлы для контуров отопления;
- и другое.
Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.
Разнообразие котлов по типу установки:
- напольные (мощность до 120 кВт) ;
- подвесные настенные (мощность до 35кВт).
Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.
Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную
Виды котлов для теплого водяного пола
Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.
Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.
Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.
Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.
Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.
Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:
- площадь отопления 250-450 кв. м — мощность котла 36 кВт;
- площадь отопления 220-350 кв. м — мощность котла 30 кВт;
- площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
- площадь отопления до 70 кв. м — мощность котла около 6 кВт;
- площадь отопления до 30 кв. м — мощность котла 6 кВт.
Плюсы и минусы теплых полов. Узнайте в нашей статье. О инфракрасном теплом поле.Узнайте больше прямо сейчас! Как уменьшить расход электричества. Узнайте в нашей статье.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

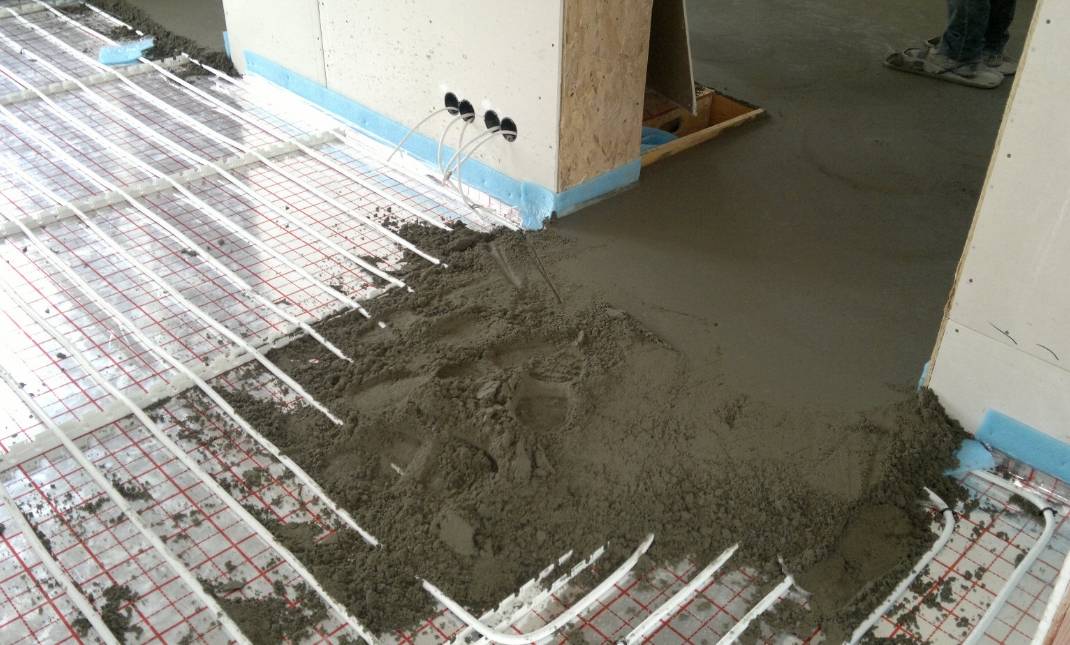

Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

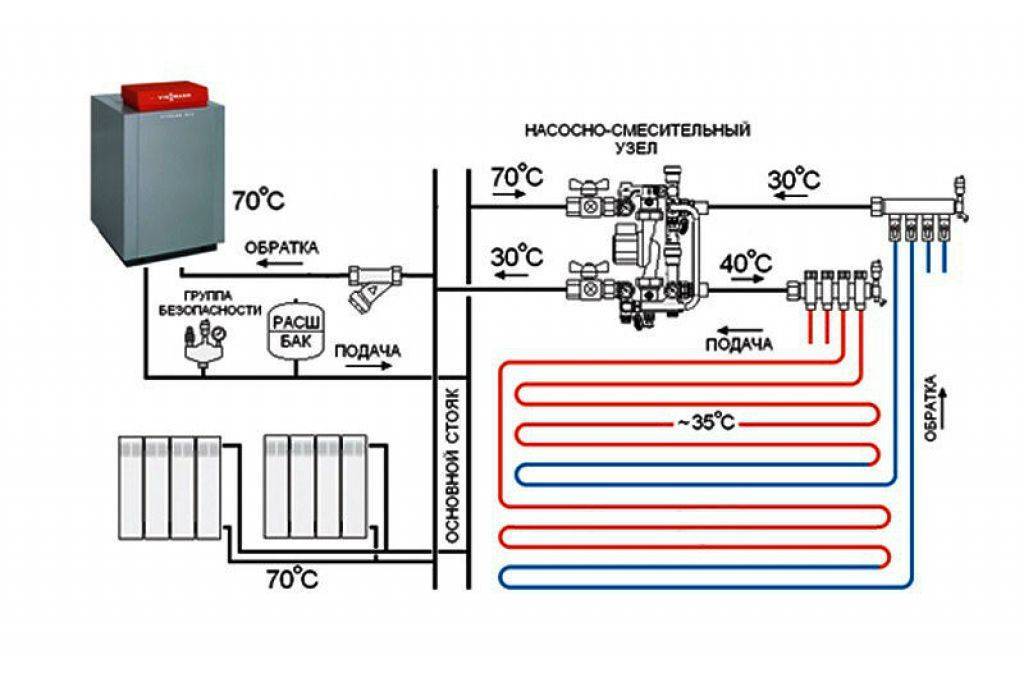

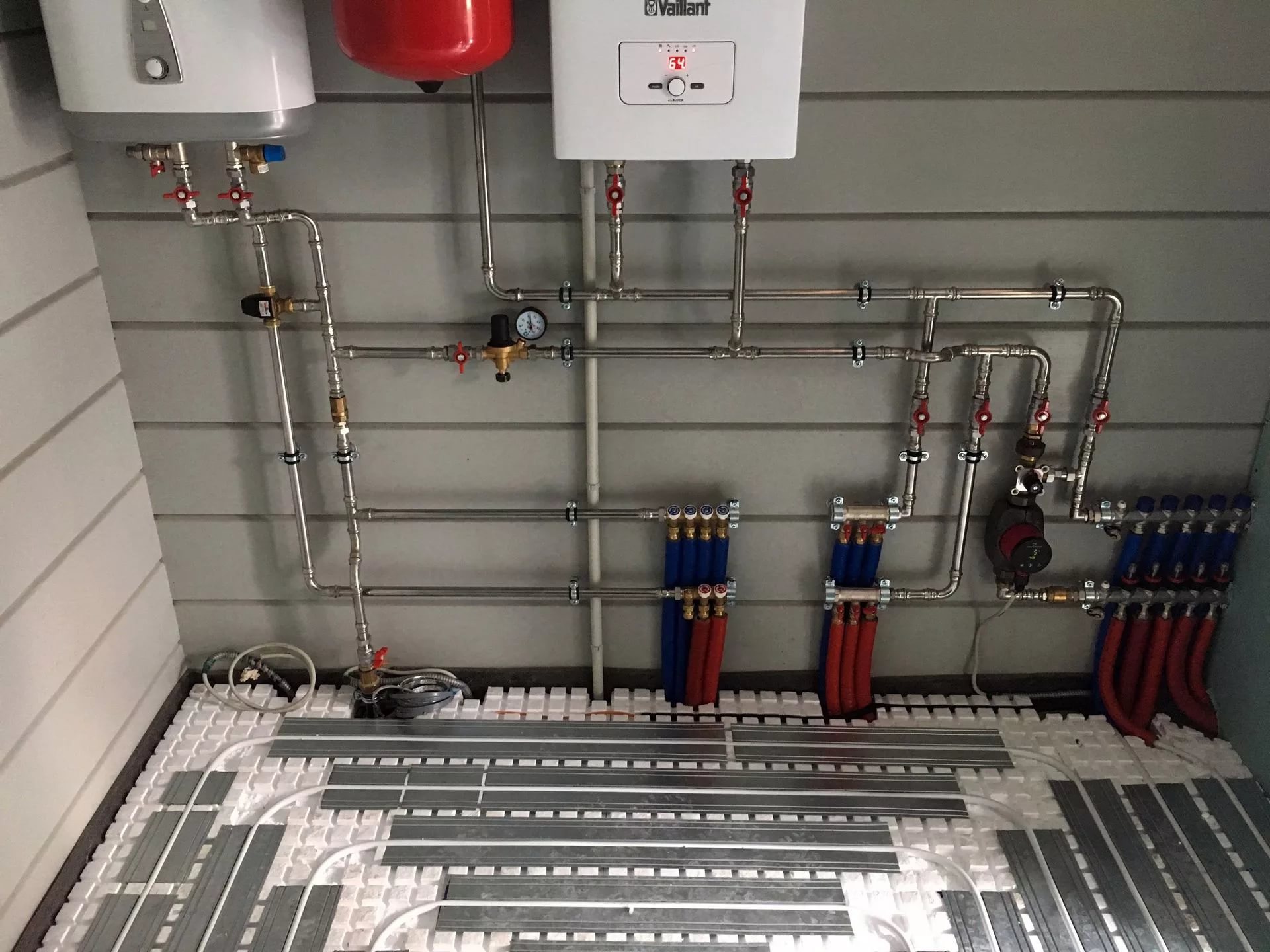

Подключение тёплого пола к системе отопления
Обогрев жилых помещений на сегодняшний день представляет собой целый набор самых разных вариантов, каждый из которых отличается технологичностью, экономичностью и эффективностью. В большинстве случаев жители городских квартир довольствуются услугами централизованного отопления. Только в последние годы начался процесс индивидуального подхода к отоплению жилых помещений в многоквартирных домах. Основной упор делается на установку автономных систем отопления в новостройках с последующим подключением радиаторов отопления. Во многих домовладениях сегодня можно встретить комбинированные варианты, теплый пол вместе с радиаторным отоплением.
В качестве дополнительного способа обогрева становится модным использовать водяные полы. Для частного дома и городской квартиры с автономным отоплением такая схема отопления вполне реальна. Другое дело – централизованное отопление в многоквартирных домах старой постройки. В данном случае оборудовать теплый пол в квартире, задача проблематичная. Однако существуют способы подключения теплых полов, как дополнительный источник обогрева в городской квартире. Рассмотрим, какие существуют варианты в данном случае, каким образом можно сделать монтаж теплого пола у себя дома.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Меры безопасности
Обязательно придерживайтесь правил безопасности во время эксплуатации теплого водяного пола от газового котла:
- устанавливайте газоанализатор – это дорого, но вы будете уверены в безопасности (при неожиданном затухании горелки срабатывает защитная система);
- исключите расположение вблизи котла быстровоспламеняющихся предметов;
- не ремонтируйте газовую систему самостоятельно – обязательно вызывайте сотрудника газовой службы;
- котел должен устанавливаться на противопожарную основу;
- если произошла утечка газа (появился специфический запах), немедленно перекройте подачу и позвоните газовщикам.
Водяной теплый пол от газового котла, сделанный своими руками, значительно сэкономит денежные средства семьи. Для обеспечения безопасности строго следуйте всем требованиям по установке. Если же вы не уверены в собственных возможностях, проконсультируйтесь со специалистами или доверьте столь сложное дело профессионалам.
Как работает данная технология?
Чтобы оценить целесообразность монтажа конструкции, недостаточно просто изучить плюсы и минусы водяного теплого пола, поскольку для полного анализа необходимы глубокие знания, затрагивающие принцип работы технологии. Теплый пол за счет использования сети специальных труб небольшого сечения, которые встраиваются в пол, а затем заливаются бетоном или сухой стяжкой.
Базовая схема контура подразумевает использование следующих элементов:
- котел;
- коллектор;
- узел подмеса;
- трубы;
- арматура;
- насосы;
- термостаты;
- программаторы и пр.
В процессе подогрева теплоносителя с помощью котла, солнечного коллектора или электрического обогревателя полы подогреваются и способствуют созданию комфортных температурных условий в комнате. По сравнению с обычными системами отоплениями, подразумевающими использование радиаторов, каминов или конвекторов, технология теплого пола является наиболее оправданной – она концентрирует тепло внизу, согревает ноги, и делает климат в доме комфортным и здоровым.
Важным моментом является то, что подача теплоносителя напрямую возможна только из газового котла конденсационного типа, который подогревает воду до приемлемых 40-45 градусов. При использовании котлов другого типа, собственнику потребуется оборудовать узел подмеса, задействованного в понижении температуры теплоносителя.
За последние десятилетия технологии создания систем теплых водяных полов шагнули далеко вперед и сегодня собственники, которые осуществляют подключение водяного теплого пола, полностью застрахованы от таких проблем как протечки, гидроудары, повреждения труб от коррозии и пр. Однако для того, чтобы теплый пол оправдал все ожидания, его монтаж должен быть произведен ответственными специалистами в соответствии с рекомендациями схемы обогрева, разработанной теплотехниками.
Ограничения по монтажу теплых полов
О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.
Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.
Монтаж «своими руками». Котел
Чтобы приступить к монтажу системы своими руками следует приобрести качественный котел.
Чтобы не ошибиться в выборе котла нужно учитывать некоторые аспекты:
- простота в использовании; доступная цена; способность работы при
- низкотемпературном режиме.
Автономность работы
Существуют разные котлы для системы теплого пола, однако, популярность набирают газовые котлы, благодаря тому, что при достаточном количестве питания, работают без перебоев. Автоматизированное управление позволяет без особых трудностей контролировать режим подачи тепла в доме.
Доступная цена

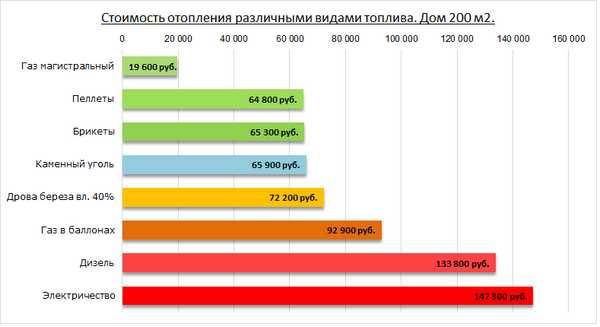

На сегодняшний день более выгодным сырьем для выбранного проекта является газ. Так, при установке теплого пола водяного от котла плата за электроэнергию будет ниже, по сравнению с аналогами.
Совместимость с системой
Разные котлы пригодны для систем отопления, привычных для потребителей. Температурный режим таких устройств от шестидесяти до девяносто градусов.
Заметим, что система теплого водяного пола нуждается в более низких температурах (от 35-50º). В такой ситуации не обойтись без коллекторного узла, при помощи которого будет обеспечен необходимый градус нагрева воды.
Специалисты рекомендуют выбирать газовый котел для этого проекта. Установить эту конструкцию своими руками легко, воспользовавшись инструкцией, которая прилагается к каждой единице товара.
Пол
Для установки пола своими руками подготовить надежное основание. Оно кладется на стяжку. Основанием может быть стяжка из бетона. Стяжку нужно делать ровной, иначе циркуляция воды может быть нарушена – и система теплого пола даст сбой в виде протечки.
Стяжка
Поверх щебня установить маяки. Для раствора рекомендовано приобрести цемент марки, соответствующей запланированным работам. Маяки расположить так, чтобы расстояние между ними было на десять сантиметров меньше правила. Залить стяжку раствором. Дать раствору хорошо просохнуть. Как правило, на это потребуется неделя времени. Профессионалы рекомендуют срок для высыхания стяжки в двадцать один день.
Монтаж трубы
Поверх высохшей стяжки нужно застелить гидробарьер. Края пленки завернуть поверх стены на десять сантиметров. Можно приступать к укладке листов из пенопласта. Для жилого помещения идеальным вариантом будут такие листы двадцать пятой плотности. Стандартный размер этого материала сто на пятьдесят. Удобным элементом являются шпунты для стыковки на краю листов. Материал строительного элемента очень податливый, если возникает необходимость изменить размер, то достаточно воспользоваться канцелярским ножом.
Укладка трубопровода из полиэтилена
Затем нужно уложить теплоотражатель. Для этого потребуется фольга.
Для монтажа трубы понадобятся кронштейны из пластмассы.
Способы укладки труб
- Спираль
- Змейка
Спираль: равномерный прогрев помещения. Параллельное расположение подачи воды и обратки. Для прочности конструкции желательно крепления применять часто. Этот способ обеспечит равномерное распределение тепла по периметру помещения за счет того, что направление трубопровода идет от врезки к центру, затем обратно к коллектору. Нет особых требований, кроме одного: чаще применять крепления.
Змейка: продвижение теплоносителя происходит по принципу «змейки»: от одной стороны – к другой. Причем, на пути своем вода остывает, так, контур вблизи врезки самый теплый.
Заметим, что теплый водяной пол своими руками – конструкция вполне несложная
После выбора способа укладки труб, важно сделать разметку их прохождения. Контуры должны находиться не дальше и не ближе двадцати пяти сантиметров друг от друга. Таким образом будет достигнуто оптимальное прогревание комнаты
Таким образом будет достигнуто оптимальное прогревание комнаты.
Для обеспечения фиксации изгибов трубы надеть на нее пружину.
Затем постепенно вставлять трубу в кронштейны до завершения процесса.
Как подключить газовый котёл к водяному отоплению в частном доме
Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.
Схема подключения котла отопления включает в себя следующие этапы:
- Соединение оборудования с дымоходом.
- Подключение к газовой магистрали.
- Подключение к водопроводу.
Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.
Соединение с газовой магистралью
Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.
Соединение с дымоходом
Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.
Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.
Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).
Подключение к системе водоснабжения
Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.
Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).
Подключение к контуру отопления
Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:
- Два вентиля с обратным клапаном.
- Группа безопасности (если её нет в котле).
- Расширительный бачок (при его отсутствии в котле).
Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.
Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.
Классическая схема монтажа
Рассмотрим стандартную проверенную и рекомендованную производителями оборудования схему обвязки настенных газовых котлов в комбинированных системах отопления с радиаторами и водяными теплыми полами.

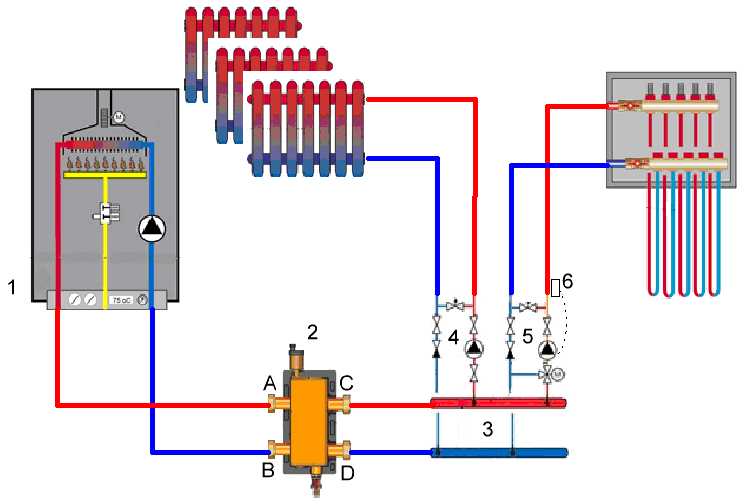

Схема комбинированного отопления от одного котла
Обозначение основных элементов схемы:
- настенный газовый котел со встроенным циркуляционным насосом и расширительным баком;
- гидравлический разделитель (термогидравлический разделитель или гидрострелка);
- коллектор (коллекторная балка) для подключения отопительных контуров;
- узел циркуляции контура радиаторного отопления;
- смесительный узел конура водяного теплого пола;
- предохранительный термостат.
Принцип работы и назначение основных узлов.
Настенный газовый котел 1 (это может также быть и электрокотел или любой другой) нагревает теплоноситель и с помощью встроенного циркуляционного насоса подает его в термогидравлический разделитель 2 (гидравлическую стрелку).
Гидрострелка, по сути, является ничем иным как отрезком трубы большого диаметра с четырьмя отводами. Т.о. нагретый теплоноситель постоянно циркулирует по замкнутому контуру котел-стрелка (А-В)-котел.
При включении насосов контура радиаторов 4 или/и контура теплых полов 5 происходит подача нагретой воды из гидравлической стрелки 2 (С-D) через коллектор 3 в радиаторы и теплый пол. В контур радиаторов 4 вода поступает той же температуры, до которой она была нагрета котлом, а в смесительном контуре теплого пола 5 вода понижает свою температуру в смесительном узле (в данном примере при помощи трехходового смесительного клапана) и поступает в теплые полы.
Гидравлическая стрелка в этой схеме нужна для следующих целей:
- oбеспечивает постоянную и независимую от отопительных контуров циркуляцию теплоносителя через котел посредством котлового насоса;
- обеспечивает независимость работы циркуляционных насосов в контурах радиаторов 4 и теплых полов 5 от насоса котла 1 и друг от друга;
- облегчает гидравлический расчет системы отопления;
- служит местом дополнительного обезвоздушивания и улавливания шлама из теплоносителя (см. воздухоотводчик и сливной кран на стрелке).
