Как сделать теплые полы в ванной комнате своими руками

Порядок работы

Рассмотрим подробно, как сделать электрический теплый пол в ванной комнате своими руками.

Подготовка основы

• Демонтировать старую облицовку, все очистить и отмыть. Выявленные дефекты – трещины, разгерметизированные стыки – устранить.
• Выровнять перекрытие. Лучший способ – использовать смесь самовыравнивающуюся.
• Произвести гидроизоляцию основы. Как правило, используется пленка п/э – самый дешевый вариант.

Утепление пола

Желательно выбрать материал с теплоотражаюшим слоем. Тогда часть тепловой энергии не будет «уходить» вниз, к соседям. Другой способ – утеплитель сверху накрыть листами фольги.

Монтаж ИК-пленки

Материал укладывается на основу, после чего подключаются приборы – регулятор температуры и датчик. В сопроводительной документации обязательно есть инструкция по установке. Нужно учесть, что обогреватель ИК не должен накрывать более половины всей площади комнаты. Отстояние пленки от стен – порядка 8 см. Технология укладки хорошо видна на рисунке.

Между соседними  полосами оставляется зазор около 50 мм, а сами они укладываются по длине помещения. Так будет меньше разрезов и подключений. Все края крепятся к основе строительным скотчем.

• Проверяется работоспособность.
• теплый пол накрывается пленкой (полипропиленовой или лавсановой) для защиты от механического повреждения. Плюс – армирующая сетка. В некоторых случаях, если поверхностная отделка предполагает «грубую» работу (например, с плиткой), целесообразно сделать тонкую стяжку.

Эл/кабель

• Кабель укладывается рядами или петлями, в зависимости от рекомендации производителя. На рисунке показан один из вариантов.
• Датчик помещается в «гофру» или трубу пластиковую малого диаметра. Его местоположение – между соседними «проводами» в любом удобном месте. Есть нюанс – один конец трубки должен располагаться выше будущей стяжки, иначе в случае поломки датчика заменить его без ее частичной разборки не получится.
• Проверка исправности всей эл/цепи.
• Заливка раствора ЦПС. Стяжка должна превышать уровень закладки кабеля минимум на 3 см.

Особенности монтажа

• Включение системы в работу производится только через 4 недели. Это время необходимо для качественного просыхания пола. В противном случае стяжка или даст сквозную трещину, или покроется «паутиной».
• Регулятор следует расположить на стене в таком месте, чтобы исключить попадание на него капель воды.

В принципе, ничего сложного нет. Отдельные моменты по работе с конкретным видом продукции отражены в инструкции (руководстве) на материал. Вот ее требования и нужно соблюдать в первую очередь, особенно по подключению к эл/сети.

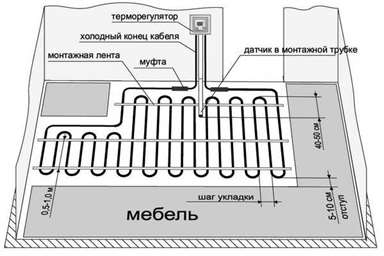

Схема монтажного процесса

Пошаговая инструкция

В первую очередь выравнивается половое основание, например, обычной стяжкой

Обращаем ваше внимание на то, что небольшой перепад плоскости допустим, но не больше 2 мм на 1 квадратный метр площади пола

Устанавливается терморегулятор. Он может быть вмонтирован прямо в стену в открытом виде или располагаться в специальном шкафу.Теперь по периметру комнаты у пола прямо по стене проклеивается специальная демпферная лента. Она, во-первых, создаст небольшой буфер между стеной и укладываемыми слоями, что позволит последним расширяться при нагреве.

Во-вторых, с ее помощью закрывается стык между полом и стеной.Далее монтируется теплоизоляционный материал. Затем на определенном расстоянии друг от друга раскладывается двусторонняя самоклеющаяся лента. Вместо нее сегодня все чаще используется металлическая сетка, обладающая двойной функцией.

Во-первых, это крепежная деталь для кабеля, а, во-вторых — армирующий каркас для заливаемого поверх кабельной системы бетонного раствора.Если в качестве электрического теплого пола используется пленочный вариант, тогда ни сетка, ни лента не нужны.

Ведь пленочный теплый пол состоит из уже готовых матов, куда вмонтирован кабель. Устанавливается отдельный нагревательный кабель.

Монтируется термодатчик.

Обратите внимание на то, что этот прибор надо класть между ветвями кабеля прямо на пол. Он должен точно определять температуру, которая отводится от пола

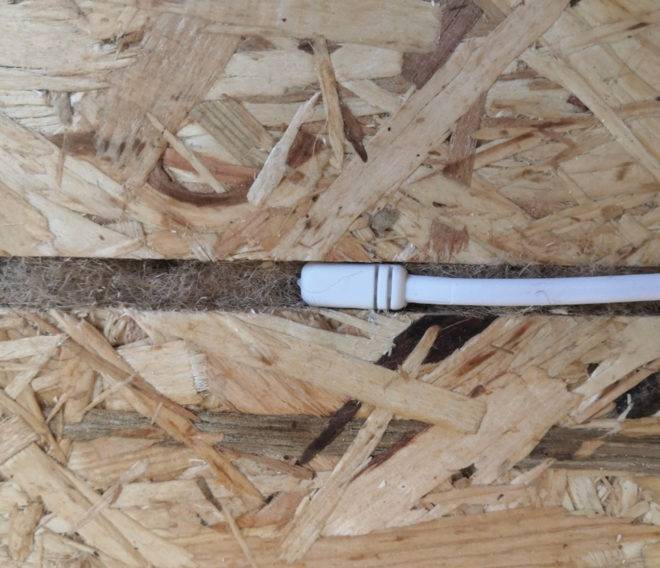

Укладка термодатчика производится в гофрированную трубку из пластика.

С терморегулятором, установленным на стене, он соединяется проводами для передачи сигнала.Вся система подключается и тестируется прямым подключением. Необходимо проверить, чтобы все контуры или маты грелись равномерно

Самое важное — перед пробным включением надо проверить систему на сопротивление

Показатели сопротивления указаны в инструкции, которая прилагается к системе «теплый пол».

Цементно-песчаным раствором заливается пол под керамическую плитку. Обязательное условие — чтобы стяжка приняла высокую прочность. И последний этап — укладка керамической плитки.

На этом можно считать, что кабельный отопительный пол полностью смонтирован.

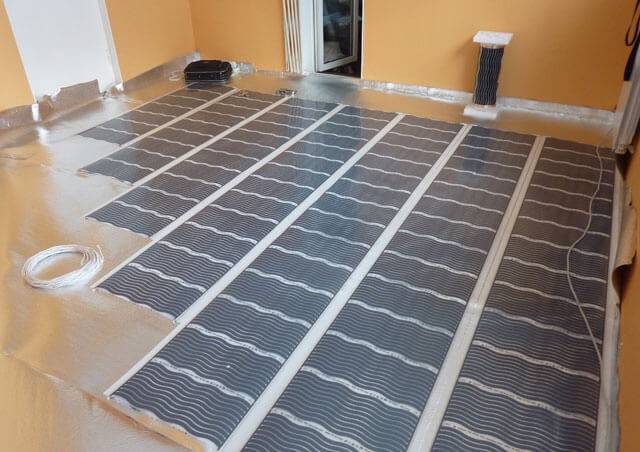

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.

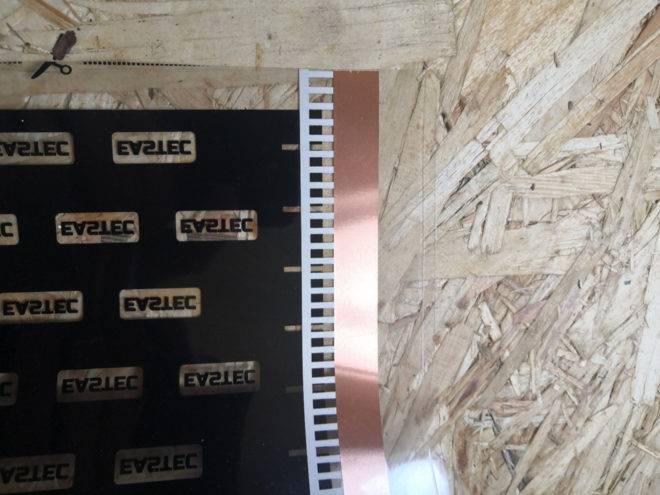

4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Как сделать электрический пол для душевой?

Вначале выбирается материал (кабель или маты), рассчитывается площадь обогрева. Из общего метража исключаются места под мебелью, техникой, поддонами.

Определение мощности

Рассчитывается из норматива: для ванной комнаты – 180 Вт на 1 кв.м. К произведенному расчету мощности добавляется 10 % резерва, составляется проект и рассчитываются необходимые материалы.

Последовательность работ по установке важна для качественного результата:

1. Зачистка чернового основания от мусора и неровностей (желательно с грунтованием поверхности).
2. По периметру помещения фиксируется демпферная лента для компенсации расширения.

1. Укладывается теплоизоляция отражающей поверхностью кверху, стыки скрепляются скотчем.

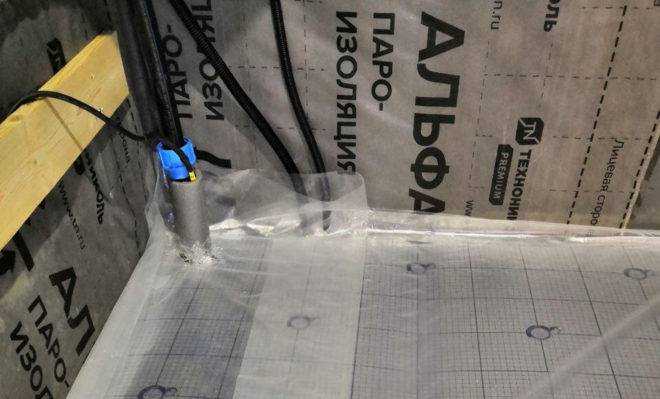

С помощью рулонных пленочных материалов выполняется гидроизоляция

Важно обеспечить герметичность защиты: проклеить стыки скотчем, края изоляции завести на стены на высоту 0,2 м. На подложку (обычно сетка из металла) укладывается и фиксируется кабель с заранее определенным шагом

Проект укладки электрического теплого пола

1. В стену устанавливается терморегулятор, в стяжке в гофротрубе укладывается датчик температуры.
2. Заливается стяжка не менее 3 см, укладывается финишное покрытие.

Сравнение характеристик

Чтобы определить, что лучше, рассмотрим такие показатели как:

• сложность монтажа;
• стоимость установки;
• стоимость эксплуатации;
• долговечность;
• экологичность;
• сложность ремонта.

Сравнивая эти показатели, можно будет понять, что лучше, водяной или электрический теплый пол.

Сложность монтажа. Монтаж обеих систем примерно одинаковый. Необходимо уложить утеплитель, греющий контур и выполнить выравнивающую стяжку. Правда, у кабельной системы она будет тоньше и потребует приготовить меньшее количество раствора.

Главный проигрыш в этом вопросе водяных систем в необходимости установки котла или теплообменника, насосов и распределительной гидрорейки и другого инженерного оборудования. Вывод:кабельную систему смонтировать проще и быстрее.

Стоимость установки. По этому показателю водяная система явно проигрывает:

• материалы и оборудование стоят значительно дороже;
• потребуется оплата труда профессиональных монтажников;
• нужен больший расход цемента и песка.

Однако, определяя расходы, не забывайте, что устройство водяных теплых полов в многоэтажных зданиях запрещено. Поэтому очень часто вопросы затрат просто не могут быть рассмотрены из-за невозможности выполнения монтажа.

Стоимость эксплуатации. Даже самые простые расчеты показывают, что электрический обогрев дома или квартиры обходится в несколько раз дороже работы отопительного котла. Поэтому со временем высокие затраты на монтаж водяной системы будут полностью оправданы и вы получите реальное снижение затрат на отопление, правда оно продлится 20-25 лет, до первой замены котла и циркуляционных насосов.

Долговечность. Срок эксплуатации обеих систем зависит не столько от используемых материалов, сколько от точного соблюдения технологии монтажных работ. И хотя реальных практических данных нет, но производители материалов заявляют, что в обоих случаях конструкция прослужит не менее 50 лет.

Правда, ни отопительные котлы, ни циркуляционные насосы столько не работают. Но здесь рассматривается только время жизни уложенных в пол контуров.

Экологичность. Можно с уверенностью сказать, что по этому показателю водяные и электрические системы одинаковы. Они абсолютно безвредны для людей, а разговоры об электромагнитном излучении кабеля – выдумки. Его мощность слишком мала для такого эффекта.

Сложность ремонта. Здесь лидирует электрический кабель. Место его повреждения легко определить при помощи специального прибора и пол придется вскрывать только на небольшом участке. Найти же место утечки теплоносителя намного сложнее.

Специфика плёночного пола под кафелем

Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.

Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.

В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.

Для сравнения, возьмём следующие листовые материалы:

• Фанера – 0,15 Вт/м*К;
• ГКЛ – 0,22 Вт/м*К;
• ГВЛ – 0,3 Вт/м*К;
• Стекломагнезитовый лист – 0,21 Вт/м*К;

При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Варианты теплого пола для ванной

По виду используемого проводника теплый пол в ванной под плитку подразделяется на 2 категории — водяной и электрический. Критерии выбора определяются такими факторами, как форма собственности недвижимости, вид отопления, наличие постоянной подачи горячей воды в полотенцесушитель. Частное строение может быть оборудовано любой системой, тогда как для ремонта в квартире муниципального здания есть некоторые ограничения.

Водяной пол

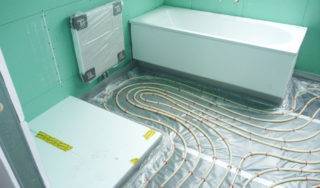

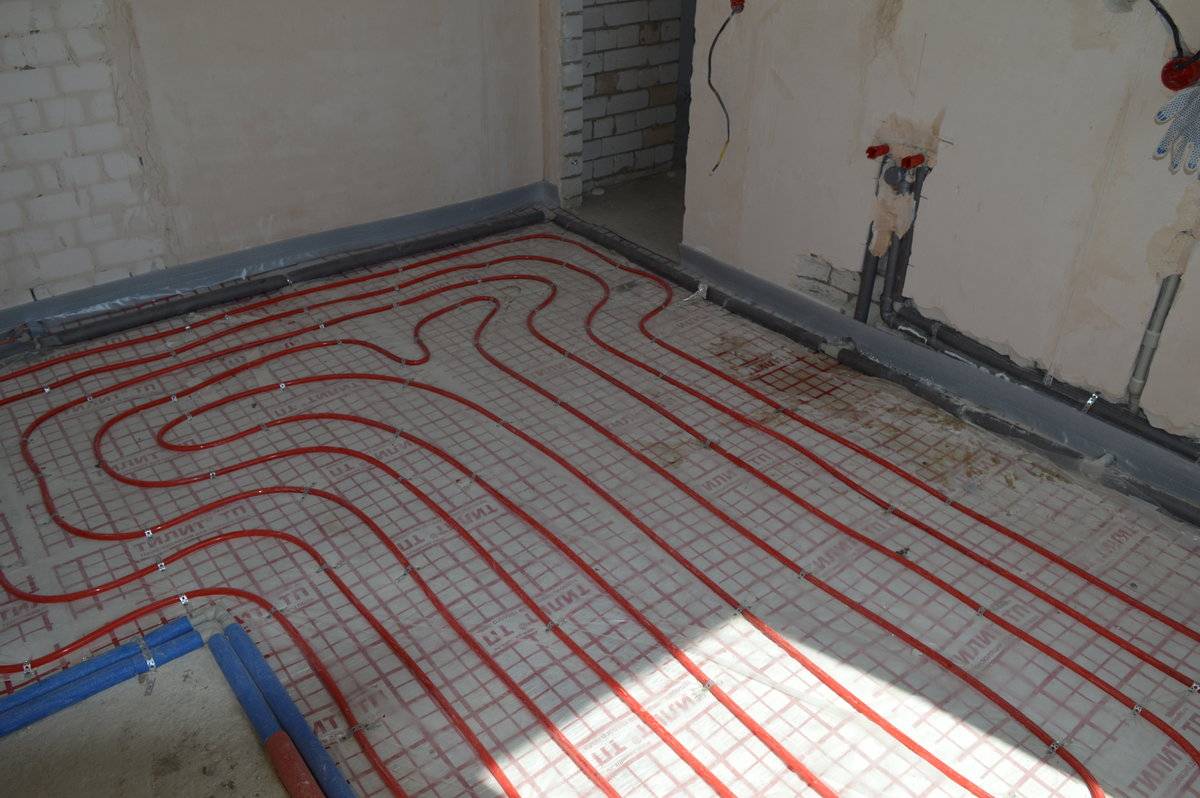

Водяной теплый пол в ванной

Владельцам квартир на верхних этажах необходимо знать, что установка таких конструкций разрешается только на первых уровнях здания. Это связано с тем, что стяжка и наполненные водой трубы создают критическую нагрузку на стены строения. Кроме этого, учитывается вероятность прорыва магистралей и затопление нижних этажей.

Водяные конструкции состоят из нескольких частей, каждая из которых выполняет определенную функцию:

• Гидроизоляция. Предотвращает протечки при разрывах коммуникации и задержку конденсата при прекращении нагрева.
• Проводники. Представляют собой специальные гибкие трубы. Изделия отличаются прочными стенками, хорошей теплопроводностью и незначительным коэффициентом теплового расширения. Схема укладки может быть спиральной или змейкой.
• Отражающий экран. Служит для направления тепла в нужную сторону (чтобы не греть толстую плиту перекрытия).
• Цементная стяжка. Принимает в свой массив выделяемую энергию и равномерно распределяет ее по поверхности. Выполняет задачу по фиксации труб и защите их от внешних повреждений.
• Коллектор. Предназначен для распределения горячей воды по контурам.
• Финишная отделка. Используются плитки из керамики и камня, отличающиеся низким показателем сопротивления теплопередаче.

Электрический пол

Укладка матов электрического теплого пола

Монтаж и эксплуатация этих конструкций не сопровождается такими рисками и сложностями, которые присущи водяным аналогам. Для установки нет необходимости получать разрешение от управляющей компании и согласовывать свои действия с кем-либо в доме.

Для отопления полов в санузлах можно использовать такие нагревательные элементы:

• Нагревательные кабели. Состоят из металлического сердечника и хорошо проводящей тепло полимерной изоляции. Толщина различных моделей варьируется в пределах 5-16 мм. Монтаж проводится на заранее подготовленный каркас, после чего заливается цементным раствором. Шаг между рядами определяется исходя из степени обогрева и площади помещения.
• Нагревательные маты. Представляют собой тонкие нагревательные провода, жестко закрепленные на пластиковой сетке. Выпускаются в виде полос, оснащенных клеммами для проведения соединения изделий в единую сеть. Для укладки нет необходимости поднимать уровень основания и заливать стяжку. Допускается использование клеящего состава толщиной 3-4 мм, на который укладывается плитка.
• Инфракрасная пленка. Это инновационный материал, имеющий минимальную толщину и высокую эффективность. Учитывая его высокую стоимость и хрупкость, целесообразно оборудовать пленкой деревянный пол, плиты отделанные водостойким ламинатом, лакированным паркетом или инженерной доской из ДПК. Следует учитывать, что клей практически не пристает к гладкой поверхности пленки.

Решая, какой материал выбрать для утепления, нужно объективно оценить все факторы, исключить риски и соотнести цену, качество и предстоящие расходы.

Электрические теплые полы в слой плиточного клея

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

Греющие маты на основе греющего кабеля

Итак:

• Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
• Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
• Еще одним плюсом является меньший диаметр кабеля, что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

Аморфно металлическая лента под плитку

• Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина. Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
• Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.

• Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
• Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена. А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

• Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
• Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
• Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Стержневой углеродный теплый пол

Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Варианты теплого пола для ванной

По виду используемого проводника теплый пол в ванной под плитку подразделяется на 2 категории — водяной и электрический. Критерии выбора определяются такими факторами, как форма собственности недвижимости, вид отопления, наличие постоянной подачи горячей воды в полотенцесушитель. Частное строение может быть оборудовано любой системой, тогда как для ремонта в квартире муниципального здания есть некоторые ограничения.

Водяной пол

Водяной теплый пол в ванной

Владельцам квартир на верхних этажах необходимо знать, что установка таких конструкций разрешается только на первых уровнях здания. Это связано с тем, что стяжка и наполненные водой трубы создают критическую нагрузку на стены строения. Кроме этого, учитывается вероятность прорыва магистралей и затопление нижних этажей.

Водяные конструкции состоят из нескольких частей, каждая из которых выполняет определенную функцию:

• Гидроизоляция. Предотвращает протечки при разрывах коммуникации и задержку конденсата при прекращении нагрева.
• Проводники. Представляют собой специальные гибкие трубы. Изделия отличаются прочными стенками, хорошей теплопроводностью и незначительным коэффициентом теплового расширения. Схема укладки может быть спиральной или змейкой.
• Отражающий экран. Служит для направления тепла в нужную сторону (чтобы не греть толстую плиту перекрытия).
• Цементная стяжка. Принимает в свой массив выделяемую энергию и равномерно распределяет ее по поверхности. Выполняет задачу по фиксации труб и защите их от внешних повреждений.
• Коллектор. Предназначен для распределения горячей воды по контурам.
• Финишная отделка. Используются плитки из керамики и камня, отличающиеся низким показателем сопротивления теплопередаче.

Электрический пол

Укладка матов электрического теплого пола

Монтаж и эксплуатация этих конструкций не сопровождается такими рисками и сложностями, которые присущи водяным аналогам. Для установки нет необходимости получать разрешение от управляющей компании и согласовывать свои действия с кем-либо в доме.

Для отопления полов в санузлах можно использовать такие нагревательные элементы:

• Нагревательные кабели. Состоят из металлического сердечника и хорошо проводящей тепло полимерной изоляции. Толщина различных моделей варьируется в пределах 5-16 мм. Монтаж проводится на заранее подготовленный каркас, после чего заливается цементным раствором. Шаг между рядами определяется исходя из степени обогрева и площади помещения.
• Нагревательные маты. Представляют собой тонкие нагревательные провода, жестко закрепленные на пластиковой сетке. Выпускаются в виде полос, оснащенных клеммами для проведения соединения изделий в единую сеть. Для укладки нет необходимости поднимать уровень основания и заливать стяжку. Допускается использование клеящего состава толщиной 3-4 мм, на который укладывается плитка.
• Инфракрасная пленка. Это инновационный материал, имеющий минимальную толщину и высокую эффективность. Учитывая его высокую стоимость и хрупкость, целесообразно оборудовать пленкой деревянный пол, плиты отделанные водостойким ламинатом, лакированным паркетом или инженерной доской из ДПК. Следует учитывать, что клей практически не пристает к гладкой поверхности пленки.

Решая, какой материал выбрать для утепления, нужно объективно оценить все факторы, исключить риски и соотнести цену, качество и предстоящие расходы.

Подготовка к установке теплого пола в ванной

Процесс подготовки включает в себя следующие этапы:

• удаление с поверхности пола мебели и оборудования;
• демонтаж существующего напольного покрытия;
• очистка основания;
• выравнивание (при необходимости);
• прокладка электропроводки и подготовка места для установки терморегулятора.

Чтобы теплый пол «съел» как можно меньше высоты помещения, желательно вместе со старым напольным покрытием сбить и стяжку, добравшись до бетонной плиты.

Если ее поверхность является достаточно ровной, подготовку можно считать завершенной. Если же имеются бугры, наплывы и сбить их зубилом или иным инструментом не удается, необходимо уложить выравнивающую стяжку.

Монтировать нагревательный кабель на неровную поверхность запрещается, так как в дальнейшем под воздействием нагрузки он может быть поврежден.

Если нагреватель имеет большую мощность, подключать его нужно отдельным проводом, прокладываемым от щитка. Для этого, как и для прокладки провода от терморегулятора к нагревательному кабелю, может потребоваться штробление стен, поэтому все эти работы также желательно выполнить на этапе подготовки, чтобы потом не пачкать строительным мусором и пылью новый пол.

Независимо от способа подключения (в розетку или индивидуально), теплый пол должен быть подключен через УЗО. При установке в ванной и других влажных помещениях необходимо использовать УЗО с уставкой тока утечки 10 мА.

Комплектующие для теплого пола под плитку

Система подогрева пола в ванную комнату включает в себя всего несколько составляющих:

1. Нагревательный элемент.
2. Терморегулятор, с помощью которого осуществляется управление системой.
3. Термодатчик — отслеживает температуру пола и отключает нагреватель во избежание перегрева.
4. Провода для подключения всех компонентов в единую цепь.

• резистивные кабели;
• инфракрасные пленки (тонкая полимерная основа с нанесенными на нее графитовыми дорожками).

Второй вариант — ИК-пленку — в ванной комнате и в иных влажных помещениях использовать нельзя: в случае пробоя изоляции и намокания нагреватель замыкается сам на себя, так что при поражении пользователя током УЗО не срабатывает. Такие нагреватели предназначены для использования только в сухих помещениях.

Резистивные кабели бывают двух видов:

Нерегулируемые или обычные

Это просто длинный провод из металла с высоким электрическим сопротивлением, заключенный в изолирующую оболочку.

Стоит дешево, но имеет важный недостаток: при ограниченном отводе тепла (поставили на пол, к примеру, предмет мебели или что-то еще ) может перегореть.

Ремонтировать кабель сложно — придется сбивать напольное покрытие и стяжку.

Кабели этого типа выпускаются в двух исполнениях:

• одножильные;
• двухжильные.

Двухжильный кабель состоит из того же провода, но только сложенного пополам. Таким образом, он подключается только с одной стороны и трассу можно прокладывать как заблагорассудится.

Одножильный же кабель нужно подключать с двух сторон, поэтому трасса должна быть замкнутой, то есть оба конца кабеля после укладки контура должны оказаться рядом.

Блок 1

Саморегулирующиеся

Это резистивные кабели, так сказать, нового поколения. Резистивная, то есть нагревательная жила выполнена из полимера с полупроводниковыми свойствами, а по обе стороны от нее проложены обычные медные жилы, то есть токопроводящие. Ток протекает от одной медной жилы к другой через полимер по всей его длине, вследствие чего тот нагревается.

Особенность применяемого полимера-полупроводника состоит в том, что при повышении температуры сверх положенного его сопротивление резко возрастает, то есть электрическая цепь на данном участке фактически размыкается. Таким образом, перегорание кабеля невозможно в принципе. При этом прочие участки остаются работоспособными.

Резистивный и саморегулирующийся кабель

Обладая таким достоинством, саморегулирующийся кабель безусловно более предпочтителен по сравнению с обычным, но нужно быть готовым к тому, что и стоит он намного дороже.

Составляющие для теплого пола можно приобрести как по отдельности, так и в комплекте. В первом случае компоненты нужно правильно подобрать, ведь величина протекающего через терморегулятор тока зависит от сопротивления резистивного кабеля. В комплекте же все уже подобрано, так что вероятность ошибки сводится к нулю.

Чтобы резистивный кабель осуществлял нагрев пола правильно, он должен быть уложен с правильным шагом. В противном случае возможен либо перегрев (при малом шаге), либо «тепловая зебра» (при шаге увеличенном).

Чтобы не ошибиться, пользователю лучше приобрести в качестве нагревательного элемента так называемый термомат.

Это тот же кабель, только уже уложенный и прикрепленный к полотну стеклоткани. При монтаже мат нужно просто расстелить, ни о чем не заботясь.

Слой №2: подложка и листы тёплого пола

Поверх первого слоя Сергей уложил в каркасном доме второй — сам инфракрасный тёплый пол. Перед этим он разрезал рулон ИК-плёнки на несколько матов необходимой конфигурации. Мужчина пояснил, что инфракрасный тёплый пол нельзя застилать под участками, где нарушен отвод теплоты, поскольку возможен перегрев ИК-пленки, что приведёт к её термической деформации и разрушению. Также на инфракрасный пол нельзя ставить шкафы, тумбочки, унитаз — то есть застилать можно лишь свободные от мебели места.

Датчик температуры тёплого полаНагревательный элемент плёнки

Для контроля температуры под ИК-пленку Сергей установил датчик, который подключил к терморегулятору. Датчик хозяин разместил на полу. Желательно это делать под нагревательным элементом плёнки (на фото он слева, с чёрным цветом), поскольку именно здесь регулируется работа тёплого пола.

Под датчик и идущий к терморегулятору провод в подложке Сергей сделал углубление. Это нужно, чтобы датчик не выступал (не торчал) над поверхностью подложки. Хозяин сам установил датчик в зазор между листами ориентировано-стружечной плиты, устранив все неровности под ИК-плёнкой.

После этого мужчина разместил маты ИК-плёнки и подключил электрические провода.

— Подключение матов к электричеству я делал по параллельной схеме. В итоге получилось три инфракрасных нагревательных мата.

Я использовал стандартный набор подключения тёплых полов при помощи клемм и проводов ПВ-3. Сечения кабеля выбрал по установленной мощности ИК-пленки. У меня подошёл провод сечением 1,5 кв.мм. Фазный провод я подключил к медной жиле с одной стороны ИК-пленки, а ноль – с противоположной. Затем эти провода подключил к выходным клеммам установленного в стене терморегулятора. Для обжатия клемм использовал плоскогубцы, а сами контакты (места, где провода соединяются с инфракрасной пленкой) заизолировал битумным скотчем, — рассказал Сергей.

Фрагмент ИК-пленки с медной жилой для подключения к электрической сетиКлеммы для подключения проводов к медным жилам ИК-плёнкиПровода ПВ-3Битумный скотч для изоляции контактов

Терморегулятор позволяет контролировать работу тёплого пола в ручном режиме и дистанционно — через Wi-Fi подключение к интернету: находясь в квартире, в тридцати километрах от загородного дома, хозяин, глядя на экран собственного телефона, может узнать и отрегулировать нужную температуру в доме. Для контроля за температурой можно использовать как внешний датчик, установленный непосредственно под ИК-пленкой, так и внутренний датчик самого терморегулятора, показывающий температуру воздуха в помещении.

Терморегулятор

Для обеспечения безопасной работы тёплых полов нужно ещё одно условие — застелить пол полиэтиленовой плёнкой толщиной от 200 микрон. Такая плёнка прозрачна для инфракрасного излучения, её считают хорошим гидроизолятором от случайных протечек воды в ванной.

Отметим, что производители кварцвинилового покрытия ограничивают температуру нагрева тёплого пола. Она не превышает 28-35С, поскольку при более высоких температурах из покрытия выделяются вредные вещества. Такое ограничение по максимальной температуре можно установить в настройках терморегулятора, поэтому не нужно бояться, что кварцвиниловая плитка перегреется, а гидроизоляционная плёнка расплавится.

Застилание пола полиэтиленовой пленкойПолиэтиленовая плёнка на тёплом полу

— Такую плёнку я застилал с нахлёстом на стены. Это нужно для того, чтобы при возможной протечке вода не затекла под покрытие. Даже в случае сильной протечки в таком случае мы предотвратим возможность короткого замыкания проводов и контактов (тем более они заизолированы).

Застелив плёнку и сделав нахлёст на стены, я проклеил места стыков скотчем, чтобы обеспечить герметичность, — поясняет мужчина.

Установка теплых полов в ванной: плюсы и минусы

Не подключайте водяной контур к отоплению без разрешения соответствующих инстанций

Монтаж теплого пола в ванной комнате легко можно сделать самому. В квартирах с центральным отоплением изменение системы обогрева без необходимых разрешений является незаконным.

Если самостоятельно, без ведома определенных органов, сделать тёплые полы от центрального отопления, то в результате соседи будут жаловаться, что в квартирах достаточно холодно, поскольку упадет давление в трубах. Если обнаружится, что теплые полы были сделаны неправомерно, то потребуется снимать систему и заплатить штраф.

Двухходовый клапан

Альтернативным вариантом могут стать электрические системы обогрева пола.

Если же и будет прокладываться система водяного отопления полов, то зачастую в ванных применяется подключение от полотенцесушителя. Главное, в таком случае позаботиться не только о себе, но и о соседях.

У них может произойти снижение температур в батареях. Во избежание тепловых потерь у других людей, ставится двухходовый клапан.

Перед монтажом следует ознакомиться с недостатками и достоинствами системы, которые приведены в таблице:

№	Достоинства	Недостатки
1	Система невидима для глаз и не занимает место в отличие от радиаторов.	Первоначальная стоимость довольно высокая.
2	Принимать ванну и находиться в комнате приятнее, когда стоишь на теплом полу.	С теплым полом нельзя устанавливать некоторые виды покрытий. Но в ванной, как правило, применяется плитка, поэтому трудностей не должно возникать.
3	Быстрая окупаемость системы отопления.
