Как сделать теплые полы в частном деревянном доме

Сухой теплый водяной пол на плитах пенополистирола

Еще одна легкая конструкция сухого теплого пола представлена на следующем рисунке:

1 – напольное покрытие; 2 – сборная сухая стяжка для пола из листов ГВЛ (ссылку на статью смотри выше); 3 – пароизоляция (полиэтиленовая пленка толщиной 100-200 мкр); 4 – теплораспределительные металлические пластины с греющей трубой теплого пола; 5 – пенополистирольные плиты; 6 – черновой пол; 7 – демпферная лента.

Такой пол можно смонтировать на любой ровной поверхности, даже по существующему полу при реконструкции помещения.

Порядок монтажа «сухого» теплого пола следующий:

Для устройства стяжки, как и в предыдущих случаях, лучше использовать цементно – стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты.

Пластина теплораспределительная из оцинкованного железа или алюминия. Ширина пластины выбирается в зависимости от шага укладки греющей трубы

Система сухого теплого пола заводского изготовления включает в себя комплект материалов: профилированные пенополистирольные плиты и теплораспределительные пластины из алюминия или оцинкованной стали. Наборы материалов для устройства сухого теплого пола разных модификаций и производителей, можно найти на строительном рынке.

Такая система является на сегодняшний день самым легким решением теплого пола. Но высота пола будет несколько больше, чем у деревянной системы.

Профилированные плиты утеплителя для сухого теплого пола можно сделать самому.

Для этого, на черновой пол укладывают гладкие теплоизоляционные плиты (пенополистирол, пеноплекс и т.д ). На поверхности плит чертится трасса укладки греющих груб. Затем, с помощью специального термоножа, по этим линиям вырезаются U-образные каналы, в которые укладываются термораспределительные пластины, а потом и петли греющих труб.

Как сделать профилированные плиты утеплителя самому, посмотрите в этом видео:

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

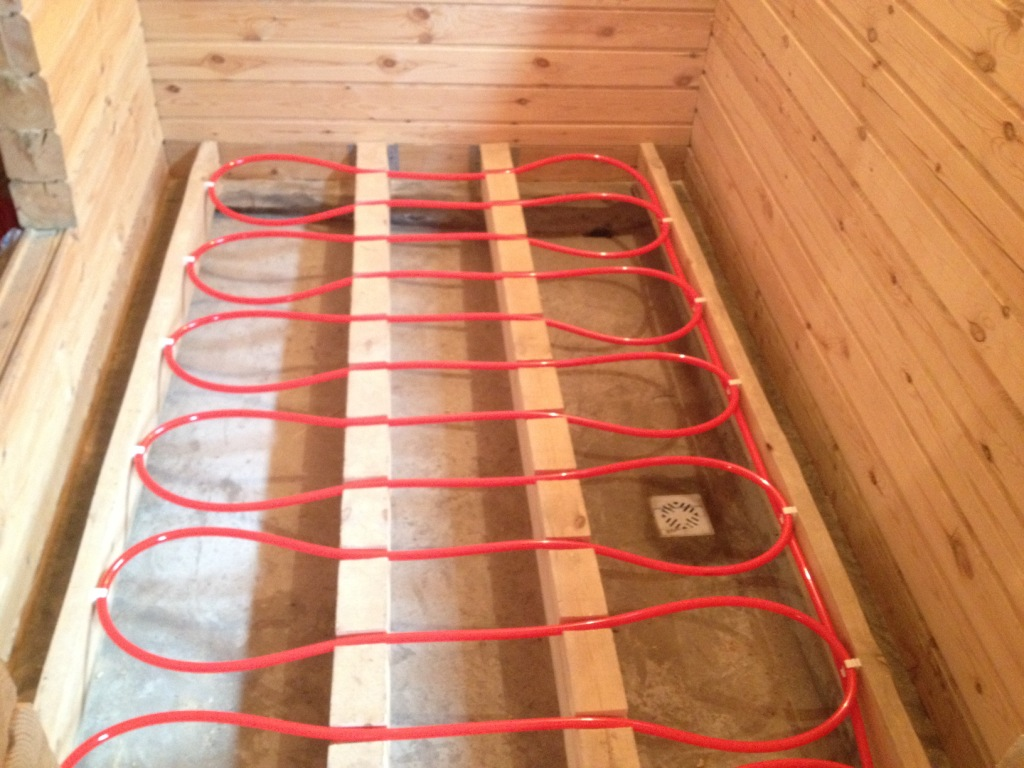

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Бетонные полы

С бетонными полами все немного проще: нужно только правильно выполнить цементную стяжку, армируя ее. Но сначала рассмотрим, так ли хороши бетонные полы в домах из дерева?

Несомненно, бетонный вообще имеет массу преимуществ: он долговечен, прочен, надежен, а с применением современных «фишек» в виде самовыравнивающихся смесей и вообще станет для вас тем самым идеально ровным полом, на основу которого хорошо ляжет не только линолеум, но и ламинат, и керамическая плитка.

Однако монтаж бетонного пола тоже имеет свои нюансы, к которым относятся и заливка бетона в том числе. Как же правильно залить бетонный пол в деревянном доме?

Настил чистового пола

Для укладки чистового пола применяют фрезерованную доску (сегодня есть такие, которые соединяются шипами в пазах), с размерами (28-44)х(98-145) мм, с продухами на тыльной стороне размером в 20 мм. Продух предназначен для обеспечения естественной циркуляции воздуха.

Однако если фрезерованной доски нет, можно использовать и другие варианты: шпунтованные фальцованные доски, с рейками в шпунт, с шипами прямой, сегментной и трапециевидной формы.

Правда, в таких досках продуха нет, и приходится очень тщательно следить за прилеганием их на лагах. А еще следует помнить о том, что доски настилают, ориентируясь на годичные кольца древесины – чтобы кольца смотрели в разные стороны. После настилки чистового пола можно укладыватьотделку.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

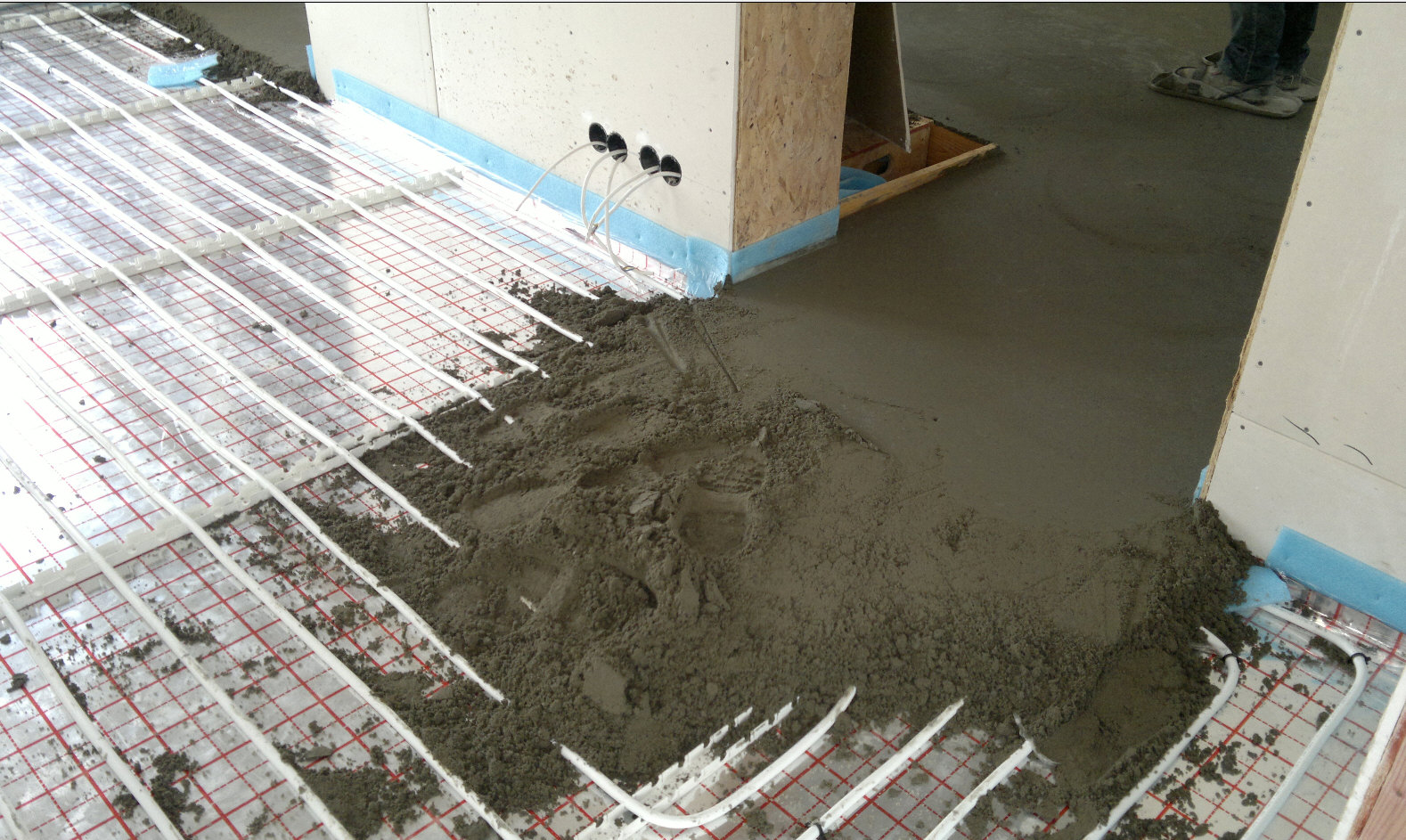

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева

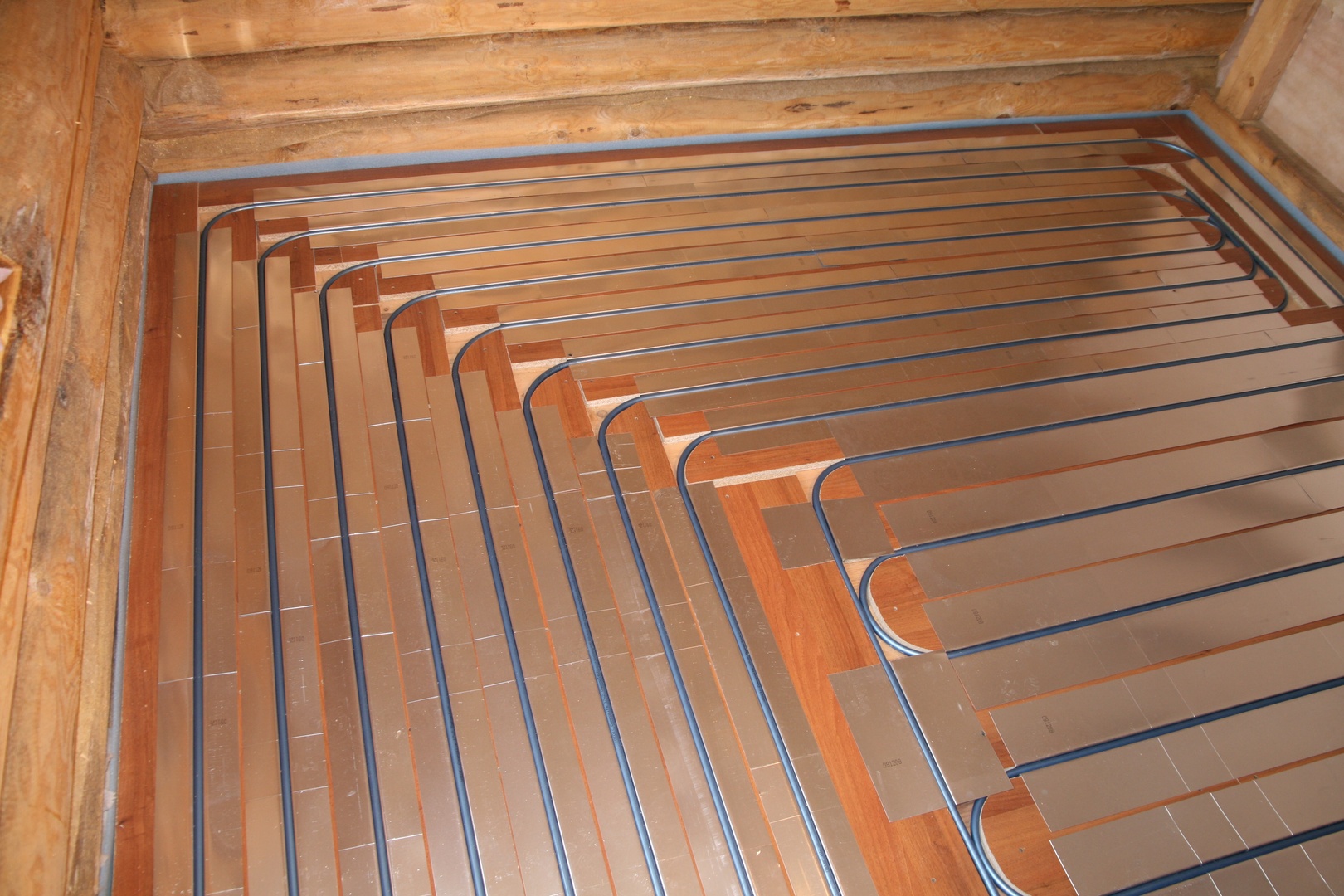

	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.

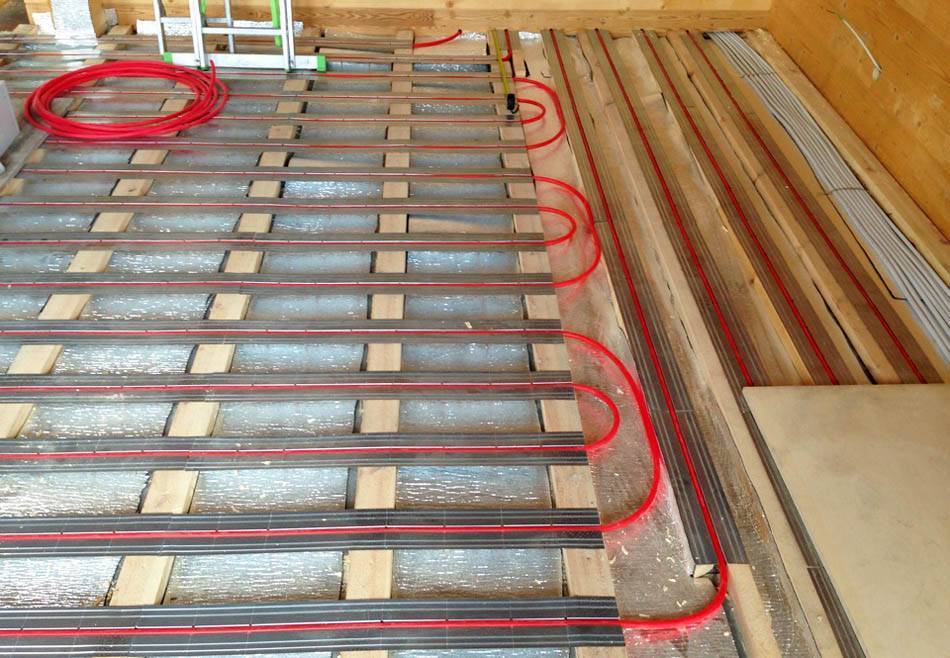

	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

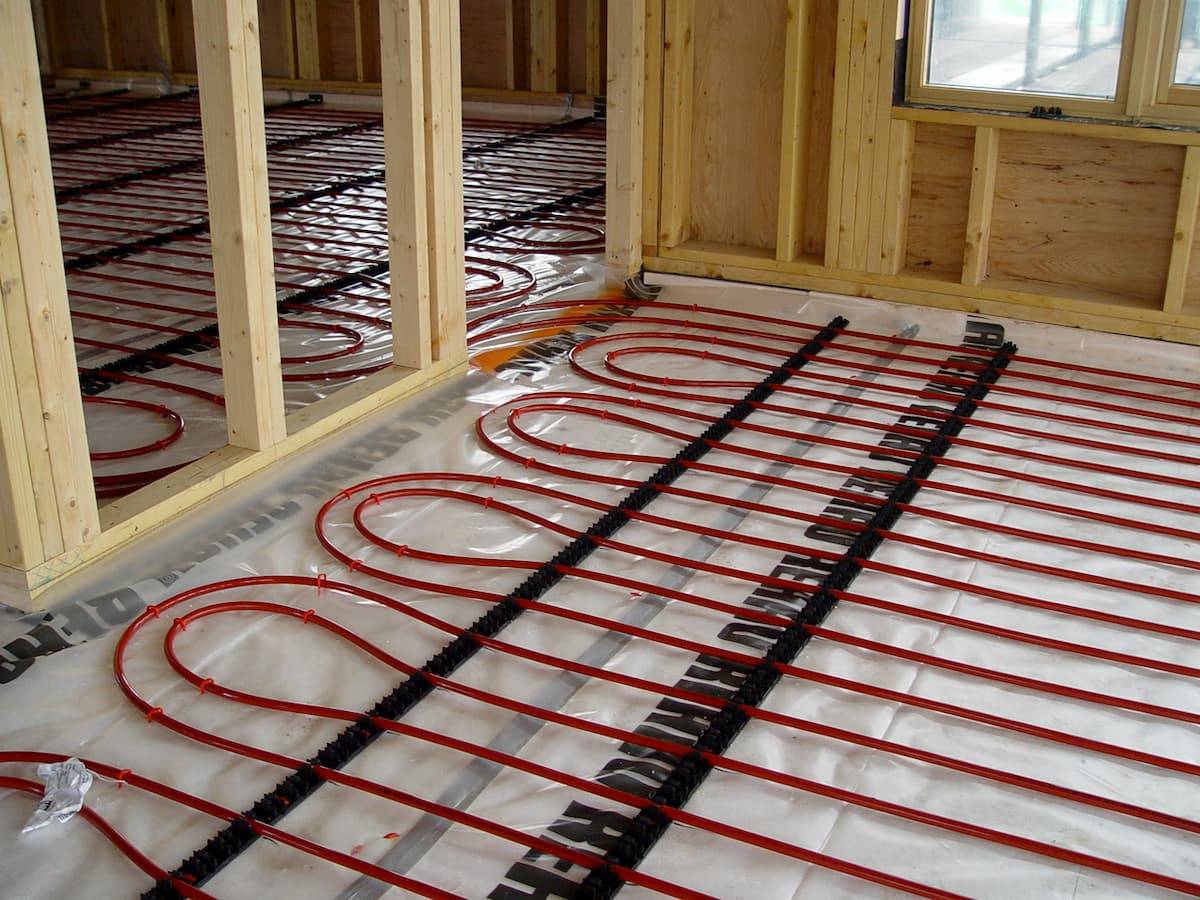

	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Опыт использования сухого водяного теплого пола.

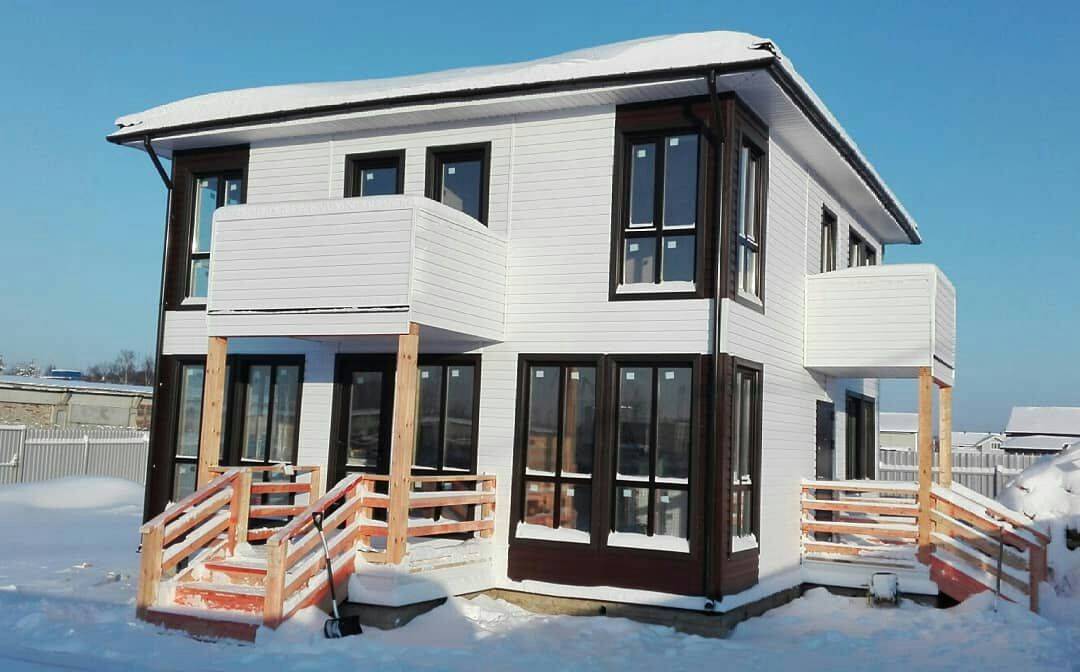

Кстати, на фотографиях изображен именно каркасно-щитовой деревянный дом площадью 160 кв. метров (Московская область). Отопление дома исключительно только теплыми полами. В доме нет ни одного радиатора.

Каркасный дом с напольным отоплением без стяжки

Поверх теплого пола уложен ГВЛ в два слоя. Напольное покрытие ламинат. Котел электрический Протерм Скат мощностью 14 кВт. На перспективу сделаны выводы под газовый котел. Также от котла разогревается бойлер косвенного нагрева на 200 литров.

При условии, что дом хорошо утеплен, температура в нем зимой комфортная для проживания и есть еще запас по мощности, а за счет применения низкотемпературного отопления (трубы теплого пола не разогреваются более 41 градуса), такое отопление позволяет экономить электроэнергию. Расход электричества на отопление дома составляет 7-12 тыс. руб. в месяц в отопительный период или 2000-3000 кВт/ч в месяц.

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

• Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
• Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
• Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

• Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
• Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
• Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола — станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Сухой теплый пол на рейках

Вместо профилированных плит пенополистирола, в качестве основания сухого теплого пола можно использовать различные погонажные материалы: обрезные доски, а также рейки, нарезанные из различных конструкционных плит:  цементно (ЦСП) и гипсостружечных (ГСПв), гипсоволокнистых (ГВЛв) и т.д.

Как уже указывалось выше, не следует использовать для устройства полов ориентированно – стружечные (ОСП, OSB) и древесно — стружечные плиты (ДСП), а также фанеру. При нагревании из этих материалов постоянно выделяется опасный для жизни газ формальдегид.

Рейки должны быть толщиной не менее 20 мм, влажностью не более 10%.
На рисунке: 2 — покрытие пола (плиты ЦСП,  ГСПВ, ГВЛВ); 5 – опорные рейки; 8 – утеплитель.

Ширина рейки выбирается в зависимости от шага укладки греющей трубы в полу 130 – 280 мм., разбежка (зазор для трубы) между рейками должен быть ровно 20 мм.(для трубы d=16). В местах поворотов трубы опорные рейки необходимо скруглить.

Рейки опорного слоя можно укладывать как непосредственно на лаги (поперек лаг), так и на черновой деревянный пол. Укладка непосредственно на лаги уменьшит высоту пола.

При укладке опорных реек непосредственно на лаги, расстояние между лагами должно быть не более 600 мм.,  если финишным напольным покрытием будут паркет, ламинат, линолеум или ковер, и не реже чем через 300 мм., если пол будет из керамической плитки.

Для равномерного нагревания всей поверхности пола теплораспределительные пластины должны находиться под 80% площади теплого пола.

Полы с сухой стяжкой

Эта технология хороша для устройства пола своими руками в любой части дома (и кухни в том числе). В основе сухой стяжки лежат такие материалы:

Такие сыпучие отлично распределяются по полу после выравнивания и практически не дают усадку. Служит пол долгие годы и отлично сохраняет тепло в доме (в кухне и жилых комнатах).

Делают сухую стяжку так:

Перед укладкой каждого нового листа покрытия сухую стяжку нужно трамбовать. А сами панели фанеры в коттедже кладут по типу кирпичной кладки со смещением последующих планок.Для большей прочности пола рекомендуют делать еще один слой фанеры. Только теперь панели нужно монтировать перпендикулярно уже уложенным.

Верхний слой сажают на клей. Также оба слоя фанеры нужно стянуть саморезами к нижнему.Стыки фанеры со стеной закрывают герметиком. Такой пол готов к укладке любого напольного покрытия и даже керамогранита в кухне.

Ровный и надёжный пол в частном доме или коттедже — залог тепла и комфорта в здании круглый год. Такой пол в частном доме или коттедже устраивают своими руками в том случае, если отдают предпочтение древесине

Своими руками на даче или в частном коттедже можно также сделать деревянный пол на лагах, которые будут упираться в опорные тумбы.Пол размечаем полосами под укладку лаг на расстояние не менее 60 см. Устройство такого пола актуально там, где стены дома выгнаны из кирпича или шлакоблока. Эта технология хороша для устройства пола своими руками в любой части дома.Полы в деревянном доме

Почему сегодня многие затрудняются с выбором пола для деревянного дома?

Ведь такой дом – это, прежде всего, выбор в пользу экологичного строительного материала.

Он подарит не только тепло и уют жильцам, но и будет способствовать созданию естественного воздухообмена и просто отличного микроклимата в помещениях. Но тут и начинаются сомнения: а как обустроить свои полы, чтобы они были и теплыми, и ровными, и долговечными – а еще имели привлекательный внешний вид?

Для этого придется сначала разобраться в том, что же представляют собой полы, затем рассмотреть варианты и технологию их монтажа.

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Правила дальнейшего ухода

Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?

Для длительного срока службы следуют этим советам:

• следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
• проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
• обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
• на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
• влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
• Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Монтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

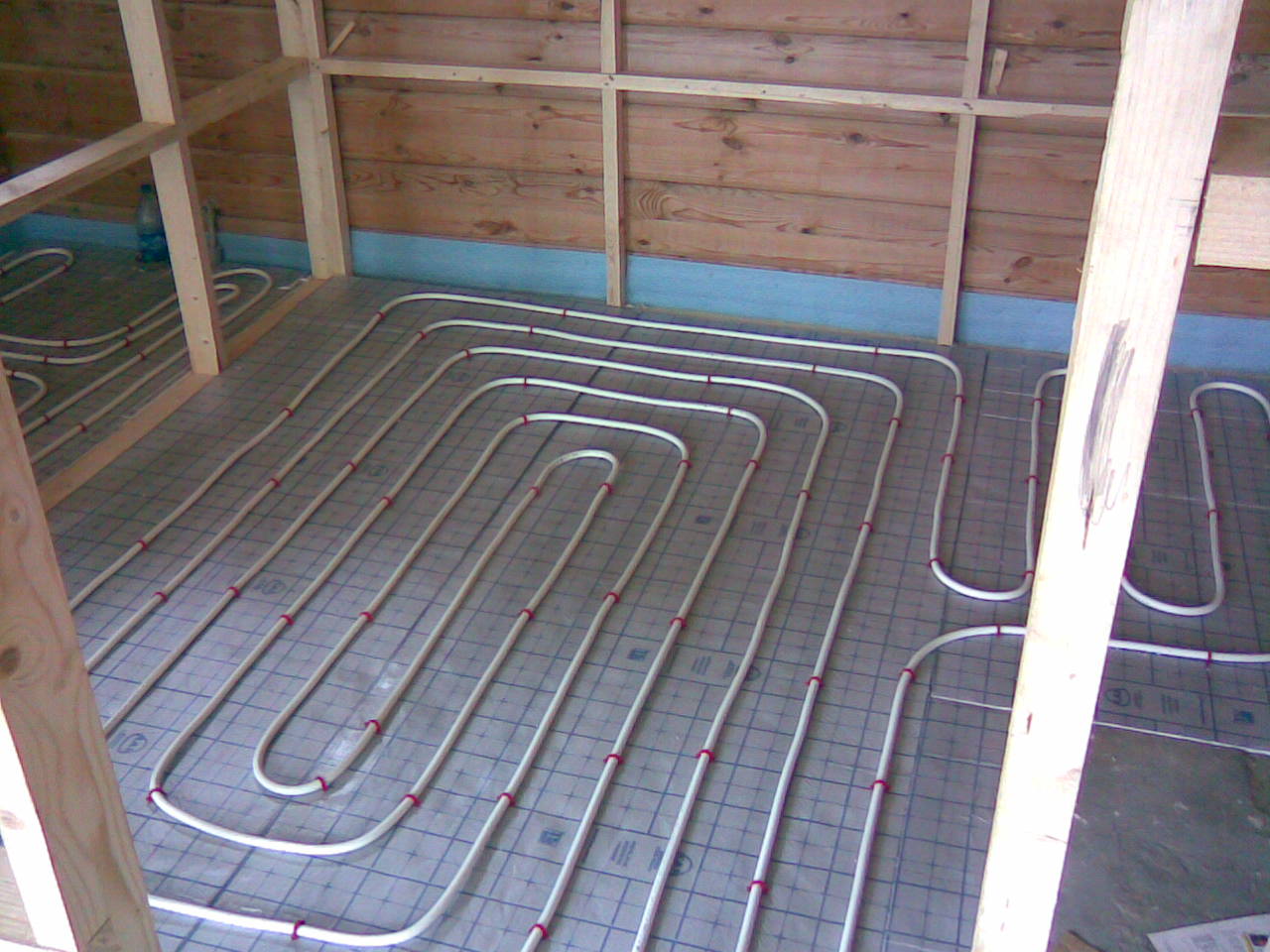

Монтаж водяного теплого пола в деревянном доме под бетонную стяжку

Монтаж теплого водяного пола под стяжку в бетонном подвале самое простое и максимально энергоэффективное решение.

Почему так? Тут все просто.

Перед укладкой выбранной системы на пол расстилается слой теплоизоляции

Будет ли это пенопласт, пенополиуретан, полистирол, любой другой подручный материал или уже фабричные заготовки – неважно

Главное, чтобы верхний слой изоляции был металлизированным. Например, перекрыт фольгой. Делается это для того, чтобы тепло от уложенных труб с теплой водой отражалось от металлизированной мембраны вверх.

По этой причине гораздо удобнее использовать уже готовые фабричные материалы, которые уже сразу состоят из теплоизоляционного и металлизированного слоев, к тому же на них уже нанесена разметка в виде сетки с шагом в 5 или 10 сантиметров, что упрощает расположение трубок при монтаже.

К сведению.

Если Вы делаете теплый пол, например, на втором этаже своего дома, то от устройства теплоизоляции можно вполне отказаться.

Первая причина – это экономия денег, а вторая – это косвенное отопление теплым полом второго этажа и потолка первого этажа. То есть тепло так и так останется в Вашем доме, зачем тогда этому препятствовать?

Затем сверху укладывается выбранная система и в ней крепятся трубки. Их шаг зависит от нескольких характеристик.

Он выбирается на основании типа конкретного помещения, его площади и объема, материалов стен, потолка и пола. Но в первом приближении для бетонных полов и трубок диаметром 16 мм. этот шаг составляет в среднем 20-30 см.

Укладка теплого пола на бетонный пол в деревянном доме

Настилать теплый пол на деревянный пол намного сложнее своими руками, нежели укладывать его на бетонный пол. Для того, чтобы уложить теплые полы в деревянном доме на бетонный пол достаточно сделать армированную цементную или бетонную стяжку.

Бетонный пол имеет множество преимуществ, которые помогут каждому владельцу деревянного дома сделать его уютным и комфортным. Среди преимуществ можно выделить:

• Долговечность;
• Прочность;
• Надежность;
• Возможность быстрого и надежного выравнивания поверхности с помощью самовыравнивающихся смесей;
• Возможность укладки любого типа напольного покрытия;
• Простота в установке водяного пола в деревянном доме, а также множество других преимуществ.
