Теплые полы в бане от печки своими руками

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

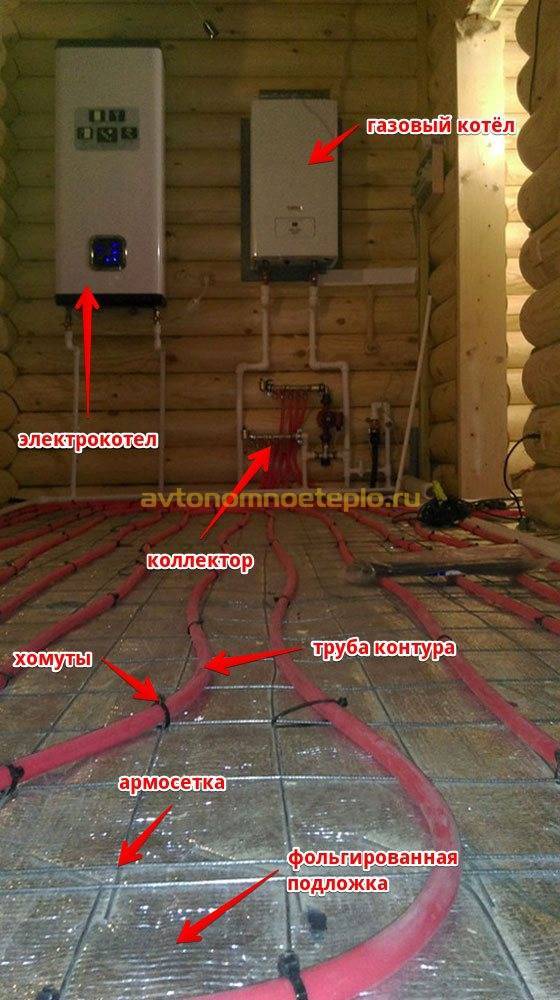

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

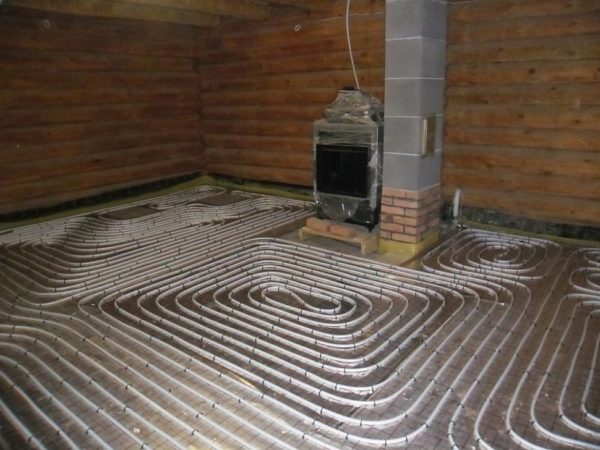

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Преимущества и недостатки теплого пола

К основным преимуществам теплого пола в бане можно отнести следующее:

1. Легкость ухода.
2. Нагрев помещения до нужного уровня температуры происходит в результате излучения. Таким образом обеспечивается нужный комфорт в процессе эксплуатации банного помещения. Потому что внизу воздух горячее чем вверху.
3. Потому как конверсии нет как таковой по банному помещению не будет циркулировать пыль.
4. Уровень влажности всегда будет соответствовать установленным требованиям.
5. В банном помещении не будет сырости.
6. В банном помещении будет исключено образование грибка.

Что же касается недостатков теплого пола в бане, то к таковым можно отнести разве что большие финансовые затраты.

Способы укладки и монтаж водяного пола

Установить теплый пол в бане можно несколькими способами. Рассмотрим 3 основные виды.

Бетонная стяжка

Это достаточно рациональный вариант для укладки водяной системы. При заливке цементного раствора можно получить качественный обогрев бани, без дополнительных затрат на строительные материалы и дополнительное оборудование. Но при использовании бетонной стяжки, все работы нужно проводить строго по инструкции, иначе при неправильно выполненной работе придется проводить ее демонтаж, что очень затруднительно. А так же при этом выборе нужно быть готовым к тому, что баню можно будет вводить в эксплуатацию только после полного высыхания бетонной стяжки.

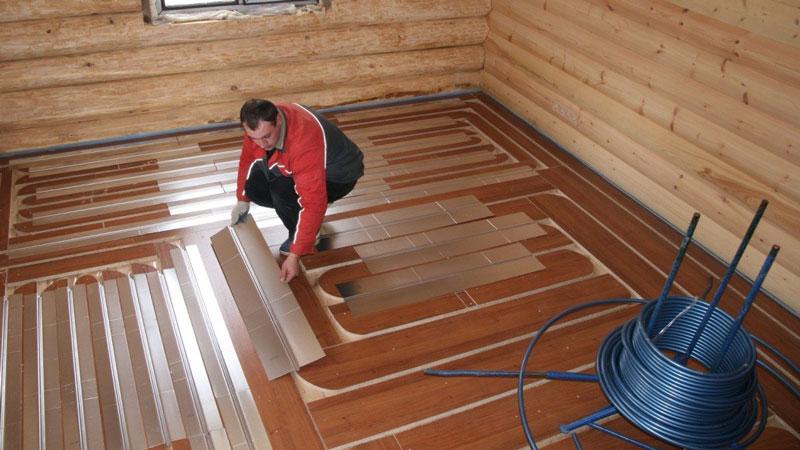

Плиты из полистирола

Это достаточно качественный материал для совокупности водяных полов с конструкцией бани. Он состоит из отражающего фольгированного слоя, который считается хорошим теплоизолятором. А так же плиты из полистирола имеют фиксационное углубление, что так удобно при проектировании контуров обогревающей системы. Но при его выборе нужно учесть, что несмотря на высокую цену, для монтажных работ также потребуется залить бетонную стяжку.

Деревянное покрытие

В этом случае, хоть и проблематично, но все — же возможно установить водяную конструкцию в бане. Для этого потребуется составить схему сауны или бани при помощи специалиста. Самостоятельно такие работы проводить не рекомендуется. Дело в том, что при этом выборе водяная конструкция будет находиться в отверстиях лаги, поэтому сможет подвергаться негативному взаимодействию с окружающей средой.

Рассмотрев способы укладки теплых полов в бане, можно сделать вывод, что наиболее оптимальным решением будет уложить обогревающую систему в слои бетонной стяжки.

Способы

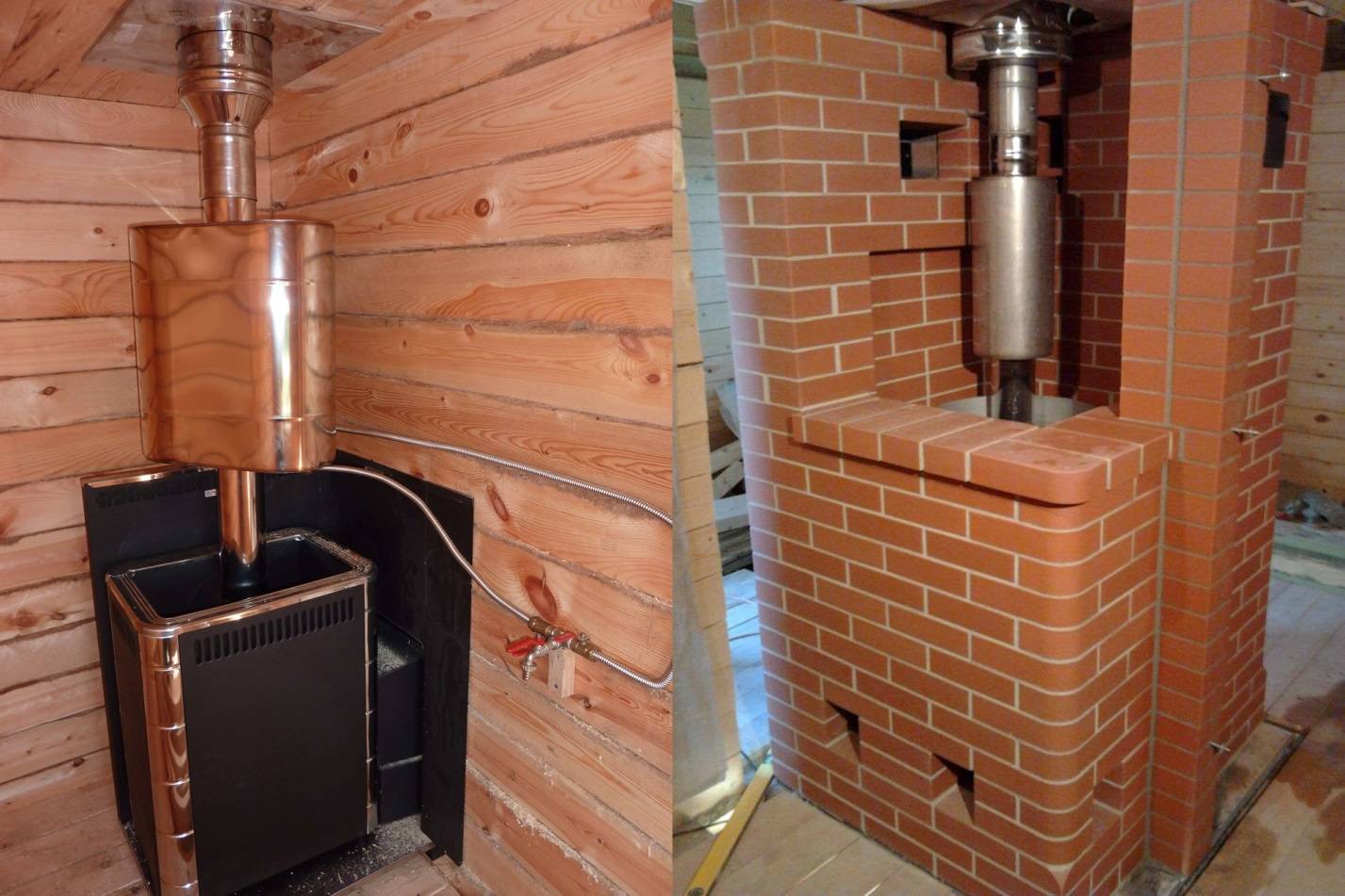

При первом способе необходимо оснастить печь водяным котлом. Он должен быть достаточно большим. Вся система будет действовать, как и при паровом отоплении, когда помещение отапливается за счет радиаторов, размещенных по периметру комнаты, точно так же подсоединяются и теплые полы.

Конечно, главный минус состоит в том, что тепло держится, пока отапливается сама печь, как только она начинает остывать, сразу же остывают и полы. Единственным выходом больше удержать тепла, это в котел включить тен, тогда после топки горячая вода в нем будет держаться дольше.

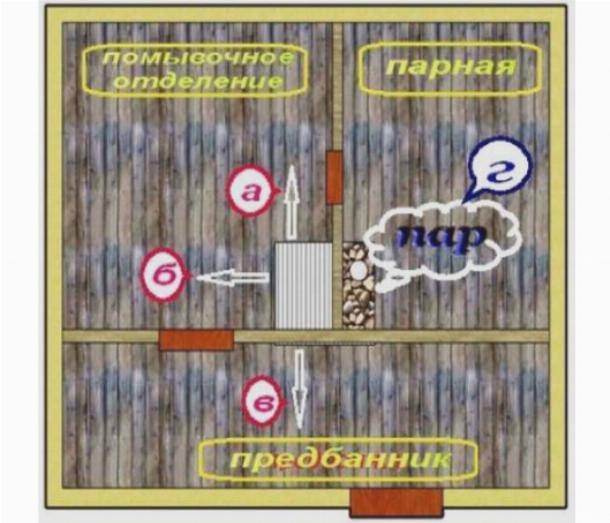

Второй способ легкий и не требует больших вложений. Для этого варианта подойдет обычная угольная или дровяная печь, а весь принцип работы заключается в следующем:

1. воздух в топку печи перемещается не с самого помещения, а из-под пола;
2. этот воздух должен смешиваться с воздухом из помещения;
3. в помещение воздух поступает с улицы, но он уже не холодный, а прогретый, так как ему приходиться проходить через печь.

Рекомендуем: Как подключить смесительный клапан для тёплого пола?

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный). Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

• сложный монтаж, необходимо устройство стяжки;
• энергопотребление выше, чем у пленочных полов;
• при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

• можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
• параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
• электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
• высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

  Как выбрать электрический теплый пол под плитку

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

• основа – листы OSB, поверх которых прибиты лаги;
• гидроизоляционно-ветрозащитная мембрана;
• утеплитель между лагами;
• второй слой OSB;
• пенополистирольные маты;
• пароизоляционная мембрана;
• армированная стяжка;
• сетка и кабель;
• чистовая стяжка;
• плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Схемы укладки

Теплые полы укладываются всего по двум схемам — улитка и змейка. Установка змейкой производится в комнатах с площадью до 10 м2. Если использовать такую схему в больших помещениях, то полноценно обогреваться сможет только первая половина пола, на второй будет наблюдаться ярко выраженное падение температуры.

Для компенсации тепловых потерь применяют более мелкий шаг укладки. Если стандартным шагом трубы считается 30 см, то после прохождения половины комнаты его требуется заменить на 20 см, и так пройти еще четверть, затем сократить до 15 см и таким шагом закончить укладку.

Улитка — самый распространенный метод укладки труб. Популярность свою набрал благодаря простоте и равномерности прогрева помещения. Если при работе со «змейкой» нам необходимо изгибать трубу на 180о, то при монтаже улитки всего на 90, либо вовсе вести кругом. Данная схема не только равномерно прогревает всю комнату, но и снижает потери давления на линии.

При монтаже теплых водяных полов в бане, лучше всего использовать метод укладки змейкой, так как такие помещения обычно не большие, да и температура в контуре зачастую около 30-350, а при такой температуре потери не страшны.

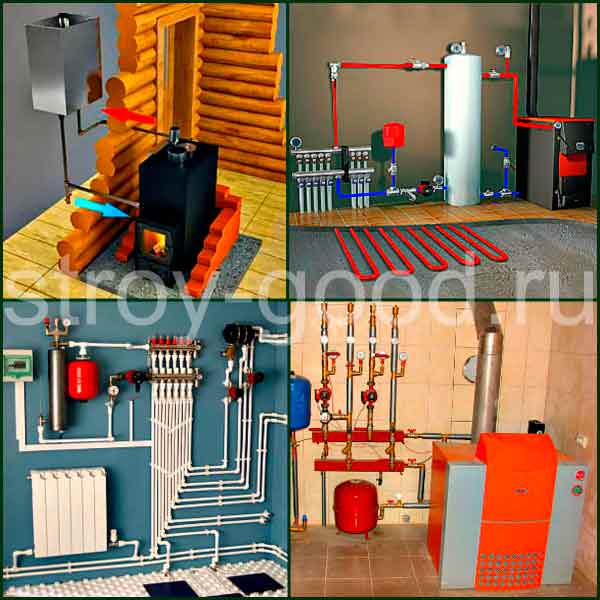

Система отопления

В большинстве случаев в банях устанавливаются печи постоянного горения. которые отлично справляются с ролью основного источника тепла в помещении. При этом стоит сразу оговориться, что для обустройства печи желательно использовать только очищенные камни, диаметр которых достигает 10 сантиметров. Чтобы достичь в помещении оптимальной температуры, на растапливание такой печи необходимо не менее двух часов, в течение которых придётся периодически подбрасывать дрова.

Баня является деревянной постройкой с повышенным уровнем влажности в помещениях. Как известно, древесина, регулярно подвергающаяся воздействию воды, способна прийти в негодность за очень короткие сроки. Из-за этого в бане могут появиться неприятные запахи, а самой постройке в дальнейшем потребуется ремонт.

Чтобы избежать этого, следует заранее решить вопросы, касающиеся её качественного обогрева. При этом желательно не ограничиваться лишь одной печью, а дополнить её различными системами отопления, которые, к тому же, позволят существенно сократить срок прогрева помещений перед принятием водных процедур.

По технике безопасности в таком влажном помещении, как баня, допускается использовать один или два радиатора отопления, которые должны быть подсоединены к системе отопления жилого дома. Кроме этого, существует ещё несколько других вариантов отопления бани, выбор которых зависит только от ваших требований и пожеланий.

Радиаторы отопления в бане

Минусы и особенности водяного контура в бане

Банное помещение используется непостоянно. На зимний период воду придется сливать, т.к. иначе она замерзнет, а это приведет к разрыву труб. Либо нужно топить зимой в постоянном режиме.

Но тогда дровяное отопление обойдется дороже, чем электрокотел или электрический пол. Поэтому если вы планируете эксплуатировать баню круглый год, вместо воды следует использовать антифриз. В этом случае совместить отопление и ГВС уже не получится.

Второй минус такой системы – на обогрев аккумуляторного бака уходит большая часть тепла. По своему основному назначению (прогрев парилки и помывочной комнаты) печка работает неэффективно, и сам пол нагревается медленнее, чем в стандартных условиях.

Если вы планируете уложить тёплый пол в бане от печки в нескольких комнатах (парилка, предбанник, комната отдыха, душевая), объем теплоносителя будет больше, а это дополнительно увеличит время прогрева.

Классическую конструкцию, при которой вода уходит в приямок через щели в полу, установить не получится: намокнет утеплитель, а в мокром виде он не функционален.

  Устройство водяного теплого пола в квартире

При устройстве теплых полов сток организуют иначе: делают разуклонку и в самом низком углу комнаты роют колодец для воды. В стенку колодца встраивают трубу, которая отводит воду в сточную канаву либо просто на улицу.

По той же причине теплый пол в мокрых помещениях бани рекомендуется класть со стяжкой (от чего зависит толщина стяжки для водяного теплого пола) под плитку: сделать абсолютно герметичным дощатое покрытие невозможно.

Деревянный настил можно уложить в предбаннике и комнате отдыха. Но следует помнить, что древесина – хороший теплоизолятор. Это означает, что на полноценный прогрев пола потребуется еще больше времени и энергии.

Теплые полы для бани: виды и их некоторые особенности

При устройстве систем обогрева полов в доме или квартире потребитель всегда руководствуется экономической целесообразностью, но, кроме того, учитывается и сложность проведения монтажных работ, ремонтопригодность конструкции в процессе эксплуатации.

Для бани эти критерии тоже работают, но добавляются также и некоторые другие факторы, связанные с различной функциональностью помещений, особенностями устройства пола, который должен укладываться с обязательным уклоном для стока воды (исключение может составлять только комната для отдыха).

Также выбор вида теплого пола предполагает не только экономический подход к вопросу, но и рациональный, связанный как с режимом эксплуатации бани (регулярно или время от времени), а также с технической возможностью осуществления такого решения.

Итак, в бане можно уложить и эксплуатировать:

1. Водяные теплые полы. При этом источником нагрева теплоносителя может являться как котел, так и печка, установленная в парной.

Большим недостатком этих полов может считаться сложность в обеспечении условий для укладки труб, которые монтируются на ровную поверхность, а также необходимость установки дорогостоящего распределительного оборудования, хотя эксплуатационные расходы невысоки.

2. Электрические полы, представленные кабельными системами или матами. Этот вид может считаться оптимальным вариантом, если не учитывать стоимость потребленной электроэнергии (а потребляют они много).

Кроме того, потребуется ревизия проводки, которая должна справляться с высокой нагрузкой.

Также в бане можно сделать и воздушные теплые полы, представленные специально смонтированной конструкцией труб, расположенных под полом, по которым циркулирует теплый воздух, для нагрева которого можно использовать несколько источников.

Этот вид может считаться самым затратным как на этапе монтажа, так и во время эксплуатации.

Кроме того, об их устройстве следует задуматься еще на этапе проектирования бани, так как корректировка плана практически невозможна.

Общие правила устройства полов в бане под системы обогрева

Независимо от того, планируется ли уложить трубы под водяной теплый пол в бане своими руками или смонтировать электрический обогрев, сначала нужно позаботиться об устройстве самой половой конструкции, которая в таких случаях может быть деревянной или бетонной.

Последний вариант является предпочтительным, если учитывать практичность, но деревянный, устроенный по лагам, можно считать более органичным для такого помещения.

Выбор, конечно, за владельцем, но даже ему придется соблюсти несколько правил и требований при устройстве полов с отопительным контуром в бане.

Итак, несмотря на то, что строительство современных бань ведется с устройством фундамента (в отличие от парных, возводимых ранее), но такое основание, как правило, относится или к мелкозаглубленным, или вообще представляет собой столбчатую конструкцию. Поэтому:

1. обязательно должны быть проведены мероприятия, связанные с утеплением пола и защитой его от промерзания, а также от влаги и других негативных факторов;
2. если планируется залить бетонный пол, то рекомендуется выбрать грунт несколько ниже точки промерзания и сделать обмазочную гидроизоляцию, не помешает также и устройство глиняного замка;
3. далее должен укладываться теплоизоляционный слой, материалами, для устройства которого могут являться керамзит или перлит. Кроме утепления слой насыпного материала играет и роль демпфера;
4. далее, под теплые полы следует уложить и дополнительный изоляционный слой из современных материалов (минеральной ваты, пенополистирола, пенополиуретана и других), но следует учитывать, что их использование в таких конструкциях имеет некоторые ограничения, связанные с особенностями эксплуатации такого объекта;
5. следующий этап – заливка стяжки, которая может выполняться в два этапа, а в некоторых случаях даже предполагает армирование.

• производится обработка тумб обмазочной гидроизоляцией;
• выполняется укладка теплоизоляции из сыпучих материалов;
• устраивается паро- и гидроизоляция, для которой можно использовать специальные мембраны. Последние своими краями фиксируются на тумбах и должны иметь минимальный заход на стены, равный 100 мм. Все стыки обязательно обрабатываются мастикой;
• перед тем как на тумбы укладывать лаги, последние рекомендуется обработать влагостойкими и антисептическими пропитками. Под электрические полы обязательной является обработка лаг и антипиренами.

Далее производится монтаж чернового пола с созданием теплоизоляционного слоя.

Плюсы и минусы теплого пола

Прежде чем приступать к реализации, важно разобраться в преимуществах и недостатках теплого пола. Они обычно есть в любой системе. Преимущества:

Преимущества:

• Температура по всему помещению одинаковая, нигде нет холодных участков и перепадов температуры – человеку комфортно.
• Теплоотдача сохраняется надолго.
• Не нужно покупать радиаторы и находить для них место в интерьере. Это значительная экономия.
• При соответствующей реализации от бани можно обогреть полы в других помещениях дома и даже во всем доме.
• Если полы деревянные, они будут защищены от гниения – древесина всегда будет сухой. В таком случае теплый пол возьмет на себя часть функций вентиляционной системы.
• Если в помещение проникнет холодный воздух, он тут же будет смешиваться с теплым и не доставит дискомфорта.
• Баня будет нагреваться быстрее.

Недостатки:

• Обогрев будет обеспечен только когда топится печь – не круглосуточно.
• Зимой необходимо постоянно сливать теплоноситель, чтобы не лопнули трубы.
• Укладывать теплый пол должны специалисты, поскольку для этого нужен опыт и специальное оборудование.
• Слои при обустройстве теплого пола займут от 30 см – это высота, на которую помещение станет ниже.
• В бане с такой организацией отопления нельзя устроить протекающий пол – возможна только организация слива и вывод воды в сливную систему.
• Если систему теплого пола продолжить на другие помещения, то нагрев будет происходить медленнее.
• Немалая часть энергии печи уйдет на обогрев пола.

Самое неудобное – сливать зимой теплоноситель. Но есть решение – вместо воды в трубах использовать антифриз. Тогда трубам не будет грозить разрыв и сливать воду постоянно не понадобится.

Реальный пример обустройства бани с теплым полом – в видео:

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Утепление водяного пола в бане

На пленку уложите утеплитель — пенопласт 25 плотности толщиной 50 мм, или полистирол, который плотнее и не деформируется. Можно также использовать стекловату, минеральную вату, пенобетон. В утеплителе сделайте отверстия для установки маяков, по которым контролируется заливка стяжки. Установите в отверстия маяки, выставьте их поверхность в одну плоскость, с наклоном к стоку воды.

К нижней части стен закрепите демпферную ленту из пенополиуретана для компенсации расширения стяжки при подаче горячей воды, чтобы в бетоне не образовались трещины. Лента должна находиться между чистовой стяжкой и стеной.

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

• электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии;
• такая конструкция полностью безопасна для экологии;
• помогает более равномерно прогреть помещение;
• экономия ресурсов;
• грибок и плесень не получают благоприятную среду для размножения;
• отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

• баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее;
• теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше;
• объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть;

Последовательность монтажа кабельного электрического пола

При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.

Последовательность установки тёплого кабельного пола в бане своими руками:

1. Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
2. После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
3. Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:

Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.

Пример кабеля для тёплого электрического пола

Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента

Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару

Подключаем систему к источнику питания

Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.

Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

Правильная укладка кабеля для тёплого пола

Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.

После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.
