Разновидности и особенности теплых полов Теплолюкс

Мобильный теплый пол в виде тонких листов от Теплолюкс

Характеристики:

• Идеально подходит для установки в жилых и офисных помещениях;
• Тонкий, легкий и мобильный;
• Подходит для укладки под любым типом напольного покрытия;
• Быстрый монтаж и демонтаж;
• Радиус закругления до 10 см;
• Мощность от 150 до 600 Вт на квадратный метр;
• Дополнительный защитный слой от перегрева;
• Надежная и безопасная работа;
• Гарантия 10 лет.

Мобильный теплый пол в виде тонких листов от Теплолюкс – идеальное решение для тех, кто хочет создать комфортный и теплый климат в своем жилье или офисе. Благодаря своей легкости и мобильности, этот тип теплого пола удобен в установке и демонтаже, а также подходит под любое напольное покрытие.

Система мобильного теплого пола Теплолюкс представляет собой тонкие листы с надежной защитой от перегрева, что гарантирует безопасность и надежность ее работы. Низкая мощность – от 150 до 600 Вт на квадратный метр – позволяет экономить электроэнергию и значительно сокращает затраты на все виды коммунальных услуг.

Мобильный теплый пол в виде тонких листов Теплолюкс – это широкое применение, быстрый монтаж и длительный срок службы – идеальный вариант для создания тепла и уюта в Вашем доме.

Виды

Все теплые полы можно разделить на две группы:

1. водяные;
2. электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

Электрические системы представлены в нескольких видах:

• греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
• пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;
• стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.

Пол с подогревом Теплолюкс – инструкция

Монтаж начинается с этапа подготовки, на котором

• укладывают шторбы на поверхности стены, которые нужны для монтажа термостата, канавки, куда поместят трубку датчика и т. д.
• равняют поверхность и чистят ее от мусора;
• кладут утеплительный слой.

Как правило в общей схеме устройства секций нагрева сложного ничего практически нет, тем более что для этого применяют ленту для монтажных работ, которая заметно облегчает процесс.

Установка секций

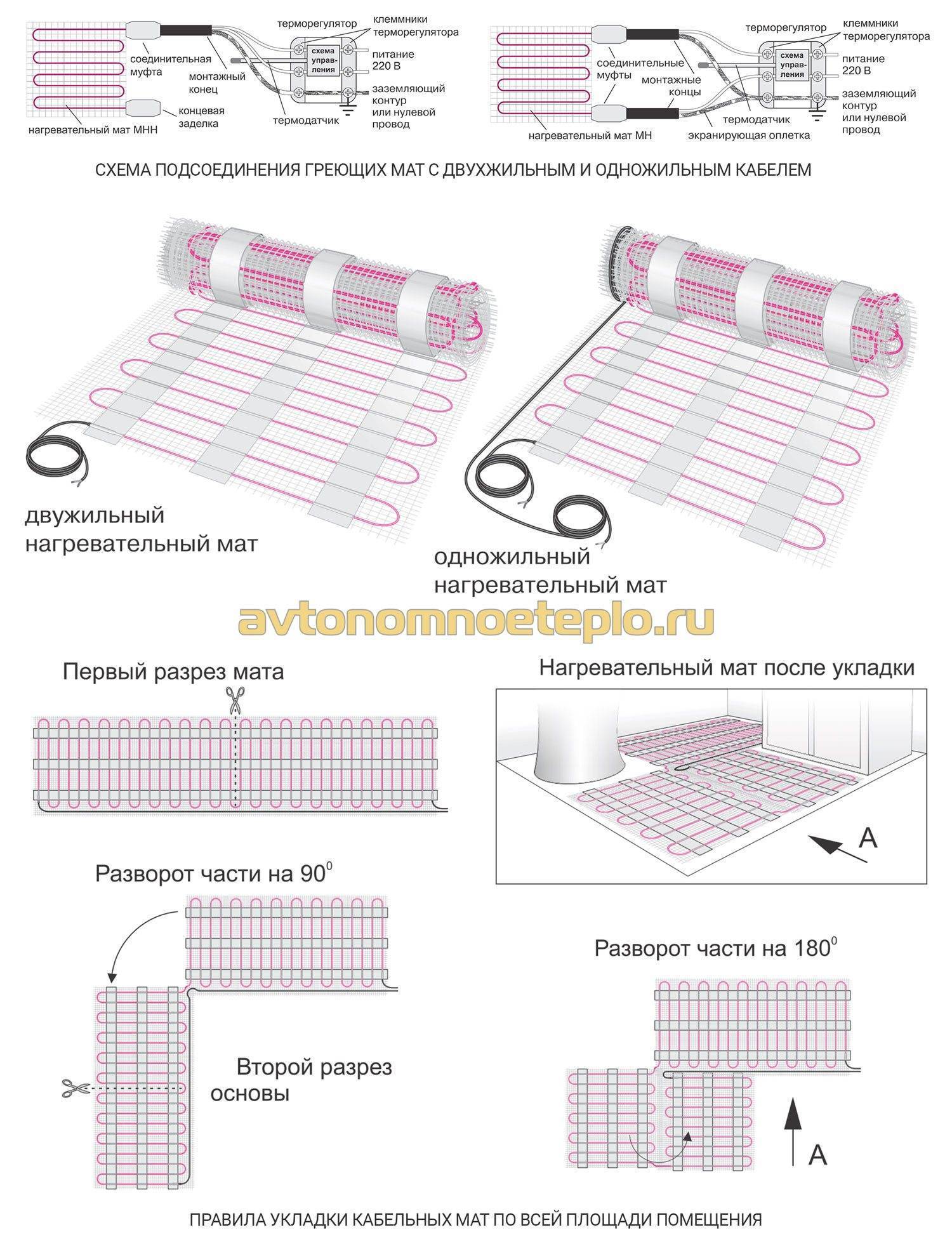

Непременным мероприятием при монтажных работах системы считается составление плана раскладки секций.

При расчитывании обогреваемой площади от стен, мебели и стационарного оборудования отступают на 5 см. Для расчета шага укладки получившуюся величину умножают на 100 и разделяют на длину секций. Последний параметр подбирают из специализированных таблиц. Они , в основном, бывают приложены к инструкции.

На заметку От расчетного шага допускается отклонение порядка одного сантиметра. На каждом куске в полметра витки кабеля могут сближаться не больше, чем на 80 мм, а сам он может находиться от приборов с функцией нагрева не ближе, чем на десять сантиметров.

На данной же схеме раскладки хочется выделить места, где нужно разместить термостат, соединительные и концевые муфты, находящиеся на полу и температурный датчик. Установочные кабели подводят к внешнему водяному термостату.

На теплоизоляционный слой в участках, где в согласии с раскладкой заканчиваются части нагрева, прикрепляют ленту для монтажных работ, зажимы которой будут фиксировать провод. Для помещений большого размера рекомендуется дополнительно ставить ленту и на внутренней части с шажком в 2–3 метра. Провода при укладывании должны укладываться одинаково, без изгибов и заломов, нигде не пересекаясь.

Совет Для поверхностей, где одной части оказаться может недостаточно, площадь разбивают на участки в согласии с мощностью ТЕНА, который станет на нее уложен.

Установка датчика

Датчик кладут в гофрированной трубке для установки, отстоящей от поверхности стены с размещенным на ней термостатом, на полметра. Прибор нужно разместить ближе к концу трубки. Один ее конец при установке в месте, указанном на схеме раскладки, закрывают заглушкой, а другой – с установочными проводами устанавливают ближе к внешнему водяному термостату.

Совет Если к внешнему водяному термостату подключены несколько секций, то в таких вариантах применяют распаечную коробку, и датчик этим концом должен разместиться недалеко от нее.

Трубку фиксируют к основе, применяя ту же ленту для монтажных работ. Датчик в середине нее должен свободно передвигаться. Это даст возможность без больших проблем сменить его на случай поломки. Исследуется это достаточно легко: вытягивают его установочный провод на 5-10 см и вставляют обратно.

Термостат устанавливают в согласии с его инструкций и выверяют систему на трудоспособность.

Последний этап процесса установки системы Теплолюкс – заливание стяжки толщиной 3–5 см. К работе этих полов можно приступать приблизительно через 28 дней – времени, нужного для полнейшего высыхания бетона.

Внимание При первом включении сначала на первый взгляд покажется, что пол с подогревом Теплолюкс не греет. Просто в первые для достижения необходимой температуры системе может потребоваться от 6 часов до 2-ух суток, в зависимости от помещения

Обзор теплых полов “Теплолюкс”

Теплые полы уже давно перестали быть непозволительной роскошью, сегодня это вполне обычное и весьма приятное удобство. «Теплолюкс» — это электрическая кабельная система подогрева пола для отопления помещений самых различных площадей. Теплые полы «Теплолюкс» могут использоваться как в качестве основного отопления, так и служить дополнительной («комфортной») системой обогрева пола. Нагревательные секции системы «Теплолюкс» располагаются так, чтобы не создавать неудобств и не нарушать эстетики интерьера.

В зависимости от вида нагревательных секций теплые полы разделяются на следующие комплекты:

· теплый пол «Теплолюкс-Elite»,

· теплый пол «Теплолюкс-Standart»,

· сверхтонкий теплый пол «Теплолюкс-Mini»,

· нагревательные маты «Теплолюкс-TROPIX».

Каждая из этих систем имеет свои особенности и преимущества.

Теплолюкс-Elite

Одна из самых популярных систем отопления полов. Нагревательная секция теплых полов «Теплолюкс-Elite» сконструирована на основе двужильного кабеля последнего поколения, монтажной трубки с датчиком, показывающим температуру полов, а также монтажной ленты, предназначенной для крепления нагревательной секции к поверхности. Система «Теплолюкс-Elite», как правило, используется в качестве основной системы отопления полов. В комплект поставки всегда входит инструкция с подробным описанием монтажа теплого пола и его эксплуатации.
подробнее о теплых полах “Теплолюкс Elite”…

Теплолюкс-Standart

Не менее популярная система обогрева полов, которая также может быть использована в качестве основного и единственного источника отопления. Основные ее составляющие: нагревательная секция на основе одножильного кабеля, монтажная лента для закрепления секции у поверхности основания, монтажная трубка для прикрепления датчика, фиксирующего температуру пола. Данная система подходит для обогрева всех видов помещений.
подробнее о теплых полах “Теплолюкс Standart”…

Теплолюкс-Mini

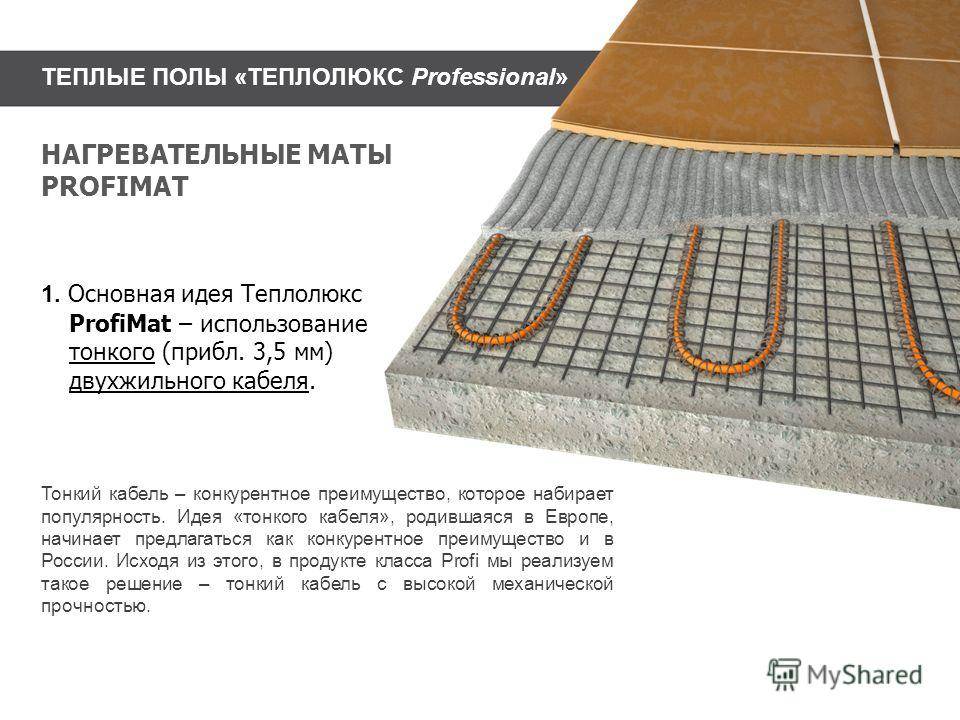

Сверхтонкие нагревательные маты «Теплолюкс-Mini» — идеальный вариант для небольших по размерам помещений, в которых уже сделана цементно-песчаная стяжка или нет никакой возможности ее уложить (ванные комнаты, кухни). Эти маты сконструированы из электрического кабеля диаметром всего 3 миллиметра, закрепленного на несущей стеклосетке. «Теплолюкс-Mini» не нуждаются в специальной укладке и креплении.
подробнее о теплых полах “Теплолюкс Mini”…

Теплолюкс-Tropix

«Теплолюкс-Tropix» — еще один вид кабельной системы «Теплолюкс», который прекрасно подойдет для отопления помещений с не очень высокими потолками. Система представляет собой нагревательный мат из экранированного двужильного кабеля, который закреплен на самоклеящейся стеклосетке.

Все перечисленные системы отопления полов «Теплолюкс» соответствуют современным стандартам качества и пользуются большой популярностью у клиентов.
подробнее о теплых полах “Теплолюкс Tropix”…

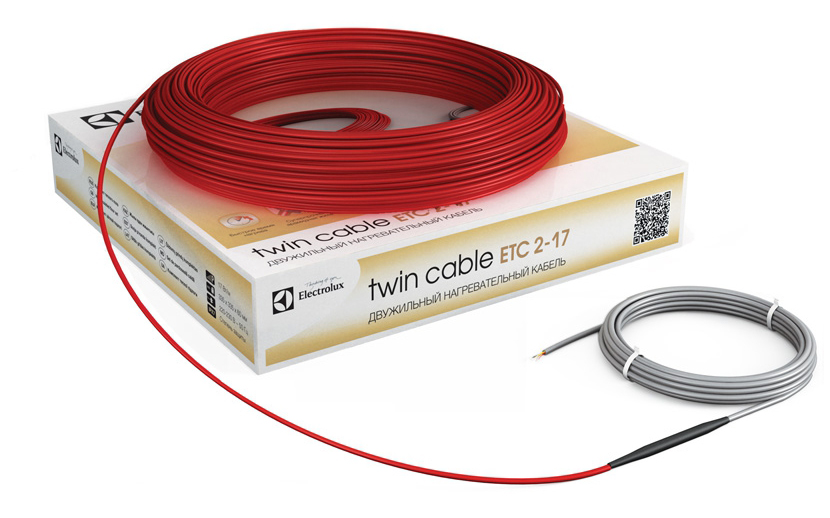

Нагревательные кабели Электролюкс

Система основана на тонком двужильном кабеле. Мощность нагревательного элемента обеспечивает быстрый прогрев напольного покрытия. Производитель – Швеция, но сборка некоторых узлов проводится в Китае.

Производитель рекомендует проводить укладку греющего кабеля в бетонную стяжку и позиционирует свой товар, как идеальное решение для помещений со сложной конфигурацией. Практический опыт показывает, что наличие двойного греющего проводника всегда помогает добиться требуемого микроклимата в помещении.

Функции

Предназначение системы одно — организация основного и дополнительного напольного обогрева в помещениях любого типа. Для устройства качественного отопления требуется использование дополнительных подложек с отражающим слоем, монтажных матов. Если требуется, проводится дополнительная теплоизоляция стен, пола, окон, дверей.

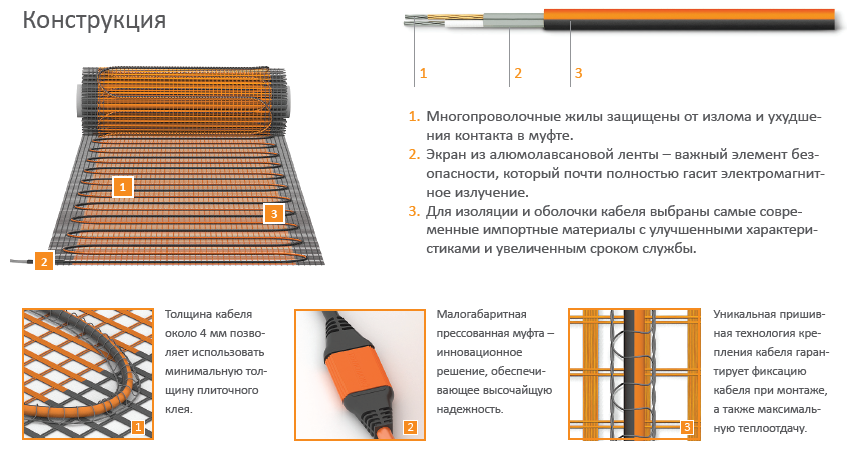

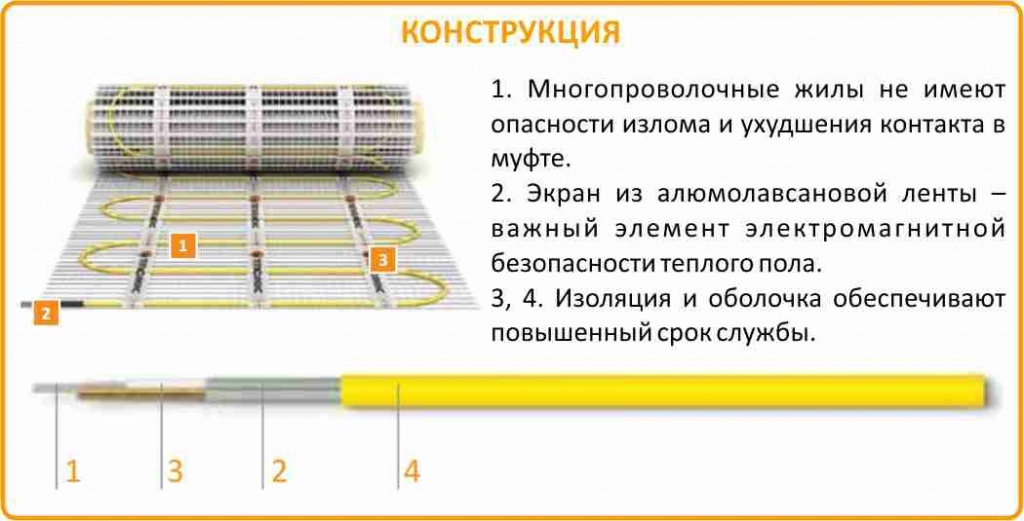

Двужильный экранированный кабель на одном конце армируется муфтой и «холодным концом», а на другом – концевой заглушкой. Одножильный – двумя муфтами и холодными концами, что усложняет монтаж

Нагревательные кабели отличаются самой высокой мощностью, поэтому именно они могут стать достойной альтернативой стандартному отоплению. Однако, нагревательные элементы снижают влажность воздуха, поэтому монтаж в местах отдыха и в детских должен проводиться с установкой увлажнителей.

В качестве финишного покрытия максимальную эффективность проявили натуральный камень, керамогранит, керамическая плитка, меньше – коммерческий, полукоммерческий линолеум, паркетная доска, ламинат. Монтаж проводится в стяжку.

Особенности

Две нагревательные жилы кабеля – греющие, что сокращает период прогрева конструкции. Поверхность пола быстро становится теплой и по ней можно ходить босиком.

Пользователь не ограничивается особенностями планировки, конфигурацией помещений.

Кабель может устанавливаться, согласно различным схемам укладки по всей квартире или дому.

Жилы выполнены на основе армидных нитей – это волокно синтетического происхождения с высокой термической и механической прочностью.

Дополнительные важные особенности

Производитель предлагает использовать тонкие герметичные муфты – элемент, обеспечивающий механическое и электрическое соединение греющего участка кабеля с питающим кабелем. Это решение помогает собственнику сократить высоту подъема уровня пола и не влияет на ухудшение надежности системы. Монтажнику не обязательно высверливать специальные углубления в полу для размещения муфты, что очень удобно.

Достоинства

Перед монтажом электрического напольного обогрева следует ответить на вопрос: достаточно ли фактической электрической мощности квартиры или дома для дополнительных нагрузок

Преимущества кабельного напольного обогрева раскрываются следующим образом:

• высокая технологичность;
• требуемая пользователем температура достигается в рекордно быстрые сроки;
• гарантия – 20 лет;
• возможность монтажа во влажных помещениях;
• надежность и длительность эксплуатации;
• эффективность;
• трехслойная изоляция блокирует перегрев и случайные повреждения;
• минимальный радиус изгиба – конструкция кабеля позволяет проводить перегибы без риска слома жил или обрыва. Это достигается благодаря внедрению уникальных витых греющих жил. Их длина превышает длину кабеля на 6%. В случае возникновения деформаций, растяжений, нагрузка передается на армидную жилу. Греющий проводник остается неповрежденным и адаптируется к изменениям радиуса изгиба.

Характеристики программируемого термостата

Все типы термостатов теплого пола предназначены для поддержания заданной температуры в помещении. Поэтому в их функции входит, по мере изменения микроклимата, включение и выключение подачи тепла в помещение. Хронотермостат отличается от своих аналогов тем, что он оснащен цифровым процессором, способным одновременно сохранять несколько значений. Благодаря этому он может обслуживать одновременно несколько помещений с разным заданным температурным режимом. Кроме того, хронотермостаты имеют следующие дополнительные функции:

Термостаты оснащены заземляющим контактом. Некоторые модели незаземленных термостатов не включаются.

1. Определите точную температуру пола. Эта функция позволяет сочетать системы отопления с декоративными напольными покрытиями.
2. Удобство использования. Управление данными и настройка режима осуществляется как на самом продукте, так и через Wi-Fi или дистанционное управление.
3. Безопасность. Возможность установить точную минимальную температуру не позволит системе отопления зимой замерзнуть, если жилое помещение оставить без присмотра.
4. Спасать. Термостат независимо включает и выключает теплый пол, экономя до 20% на потреблении электроэнергии%.

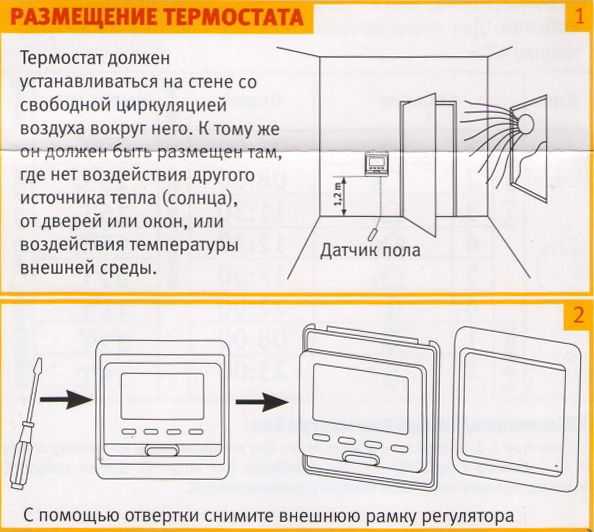

Размещение устройства в комнате

Следует отметить длительный срок службы хронотермостатов. Но неправильное подключение к теплому полу может негативно сказаться на их функциональных характеристиках.

Назначение обогреваемых полов «Теплолюкс»

Обогрев поверхностей пола от компании «Теплолюкс» используется в 2-ух ситуациях. Первая – когда не представляется возможным провести тепловые коммуникации в доме, в данном варианте систему применяют для главного отопления помещений.

Вторая – когда «Теплолюкс» применяют для добавочного обогревания комнат. В данном варианте процесс установки теплового источника ведется вместе с главным отоплением. Это позволяет увеличить комфорт в определенном помещении и доме в общем.

Электропол как добавочное теплоснабжение

Прогрев пола особо важен там, где покрытие пола исполнено из холодных материалов: камня, кафельной плитки, керамического гранита. Удобно применять подобное отопление в межсезонье, когда еще не подключено или уже выключено теплоснабжение. Это прекрасный выход, чтобы пережить прохладные дни.

Финальная стяжка полов после укладки

Заключительным этапом монтажных работ по укладке теплого пола можно считать стяжку цементно-песчаным раствором. Для начала следует зафиксировать кабель нагревательного контура небольшим количеством раствора, который необходимо растянуть на всю длину провода.

Таким образом, вы изолируете нагревательный кабель и обеспечите безопасность при дальнейших работах, чтобы избежать случайных повреждений при финальной стяжке. Также вы можете использовать специальные крепежные планки, которые фиксируют кабель и обеспечивают равномерную его укладку.

После полного высыхания выполненной стяжки можно приступать к декорированию и укладке напольного покрытия.

Общие принципы

Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.

Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения. В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.

Где использовать?

Отопительная система «Теплолюкс» может применяться в качестве главного отопления там, где нет возможности провести тепловые коммуникации к дому. Также такие обогреватели возможно использовать в совокупности с иными видами отопления. «Теплолюкс» пользуется спросом:

1. В межсезонье. Зачастую перед включением центрального отопления осенью или после его отключения весной жильцы мерзнут. Теплые полы помогут решить данную проблему. За счет установки системы в квартире будет поддерживаться комфортная температура в «переходный» период.
2. Среди жильцов квартир на первых этажах и хозяев частной недвижимости. Зачастую полы в «собственных» домах и квартирах, расположенных внизу, холодные. Сделать полы теплыми и комфортными для ног поможет система «Теплолюкс». Это лучшая альтернатива радиаторам и иным видам обогревательных элементов.

Греющие конструкции также могут использоваться в детских садах, школах, больницах, досуговых центрах, офисах и других помещениях. Обогреватели отлично подходят для любой декоративной облицовки. Они предназначены для установки под ламинат, линолеум или плитку.

Подключение термодатчика

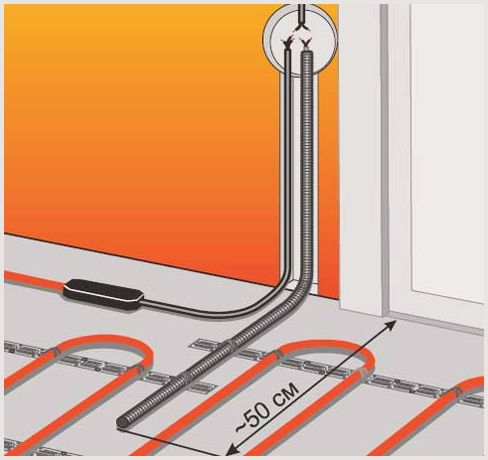

Термодатчик устанавливается в огнеупорной гофрированной трубе, располагая ее непосредственно внутри. Этот прибор, как правило, должен находиться на одном конце. Другой конец трубы предназначен для электрических проводов, которые подсоединяются к основной системе.

Гофрированную трубу ведут от терморегулятора непосредственно к месту его схематического соединения. В процессе монтажа рекомендуется не допускать излишних перегибов.

Часть трубы, в которой непосредственно располагается термодатчик необходимо изолировать от внешней среды во избежание повреждения в процессе работ с бетоном. , выдерживая расстояние от стены порядка 50–60 см.

Следующим шагом является проверка термодатчика на подвижность. Делается это для того, чтобы впоследствии при выходе его из строя можно было произвести быструю замену. Для проверки необходимой подвижности датчик просто извлекают из трубы и снова вставляют обратно.

Монтаж

Прежде чем начинать самостоятельный монтаж, следует очень внимательно прочитать специальную литературу, проконсультироваться со специалистами или же зайти на строительный сайт и получить там максимум информации. Подобных сайтов и порталов сейчас в интернете более чем достаточно. Большую помощь в установке системы может оказать и общение на форумах строительной направленности.

Схема монтажа теплого пола будет выглядеть следующим образом:

Удобная упаковка

1. Подготовка в стене выемки для размещения там терморегулятора, а также канавок для проводки, частей секций нагрева и датчика температуры.
2. Тщательное очищение поверхности от мусора и пыли.
3. Укладка теплоизоляции и фиксация участка специальной монтажной лентой.
4. Расположение секции нагрева, установка температурного датчика и монтаж регулятора температуры.
5. Проверка системы на наличие повреждений.
6. Выполнение стяжки из песка и цемента.
7. Укладка декоративного покрытия.

Все эти этапы монтажа актуальны для системы с двужильным кабелем, монтирующейся в помещении с перекрытиями из бетона и используемой в качестве дополнительного обогрева

В схеме есть некоторые моменты, на которые следует обратить особое внимание

Монтаж нагревательных секций

Секции монтируются непосредственно на пол. При этом основание должно быть идеально ровным, без выбоин и трещин. Если поверхность слишком искривлена, то ее необходимо выровнять при помощи специальных смесей.

При укладке секций нагрева необходимо внимательно следить за тем, чтобы кабель располагался равномерно и не пересекался, а также выдерживать шаг укладки. Концы петель кабеля следует зафиксировать с помощью изоляционной ленты.

Установка регулятора и датчика регулировки тепла

Электронный терморегулятор

Датчики устанавливают в гофрированной трубе, диаметр которой составляет 14–20 мм. Размещают прибор таким образом, чтобы он был внутри трубы и при этом ближе к ее краю. На противоположном краю будут находиться точки монтажа регулятора к полу.

При установке гофры нельзя допускать изгибов более 5 см в радиусе. Находящийся на полу конец трубки с датчиком хорошо прикрывают, чтобы при заливке стяжки он не повредился раствором.

Регулятор тепла следует подключать при отсутствии напряжения в сети. После того как будут выполнены все соединения, следует подать напряжение на сеть на 1–2 минуты, чтобы проверить работоспособность системы Теплолюкс.

Заливка пола

Укладка теплого пола заканчивается заливкой стяжки. Вначале фиксируется нагревательный кабель. Для этого используют небольшую горку раствора, которую растягивают по всей его длине. Высота полученной горки составляет около 1012 мм, и ее нужно обязательно соблюдать, чтобы исключить нарушение целостности кабеля при дальнейшей работе. Наилучшая толщина стяжки — 5 сантиметров, также рекомендуется применять армирующие сетки. Готовая стяжка должна проверяться на наличие трещин, которые при укладке теплого пола категорически не допускаются.

После того как выполнен монтаж системы теплого пола, ее нельзя включать на протяжении 28 дней после заливки стяжки. Только по истечении этого срока включается регулятор тепла, и задается максимальная температура, а после прогрева комнаты она снижается до нужного показателя.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
2. автоматическое понижение температуры пола днем и ночью
3. автоматическое понижение температуры пола только ночью
4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

• работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
• работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
• работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).
