Укладка плитки на электрические теплые полы
Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка
Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов
Нужно быть уверенным, что клей ее выдержит
Нужно быть уверенным, что клей ее выдержит.
2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.
3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.
4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.
6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.
Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.
«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.
Последовательность монтажа
Для укладки кабельного пола вам понадобится:
- нагревательный кабель или мат;
- терморегулятор;
- датчик температуры;
- утеплитель;
- изоляционные материалы;
- зажимы;
- перфоратор;
- пассатижи;
- система защиты УЗО;
- молоток;
- зубило;
- рулетка.
Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.
Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.
Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.
Сопротивление провода проверяют до и после его укладки.
При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.
Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.
Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).
Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.
Особенности монтажа датчика и терморегулятора
Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.
Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.
Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.
Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.
Как класть плитку на электрический теплый пол
Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.
Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.
Выбор
Как выбрать электрический теплый пол под плитку?
Основные критерии
- энергоэффективность;
- простота укладки электрического теплого пола под плитку;
- цена;
- расход энергии;
- безопасность.
Под плитку (в отличие от других покрытий) можно класть любой пол – инфракрасный и кабельный, со стяжкой и без нее.
При устройстве кабельной системы можно использовать одножильный или двухжильный кабель. Двухжильный проще в монтаже, его достаточно подключить к источнику одним концом. Одножильный создает замкнутый контур, его подключают двумя концами. Это вариант дешевле, но сложнее.
Намного проще укладка матов: достаточно раскатать рулон и подключить теплокабель через терморегулятор к источнику. Цена выше, чем у простого кабеля.
Кабельные системы убираются в стяжку. Маты и пленочный пол можно класть непосредственно под плиточное покрытие. Энергоэффективность пленочной системы ниже, чем кабельной.
Теплый пол под плитку электрический энергосберегающий – карбоновые маты. Его стоимость примерно та же, что и у кабельных систем, расход энергии ниже (до 60 процентов экономии), монтаж простой. Можно укладывать и в стяжку, и под покрытие.
Преимущество монтажа в стяжку – система надежно защищена от механических повреждений.
Минусы
- выше энергоемкость монтажа, дольше время укладки, дополнительные расходы на цементно-песчаную смесь;
- стяжка уменьшает высоту помещения;
- сложнее ремонт пола: придется демонтировать не только покрытие, но и стяжку.
Устройство электро-водяного теплого пола
Для повышения энергоэффективности в конструкции пола может быть использован слой утеплителя листового и/или фольгированного.
Безопасность
- карбоновый пол считается самым безопасным за счет саморегуляции, он не перегревается;
- двухжильный кабель безопаснее одножильного экологически, т.к. у второго высокий электромагнитный фон. Одножильный вариант можно использовать в технических сооружениях. Для жилых нужен двухжильный;
- под мебель и массивное оборудование нагревательные элементы укладывать нельзя, во избежание механических повреждений и нарушений теплообмена в помещении;
- устройство кабельной системы требует надежного заземления;
- если вы укладываете электрический теплый пол под плитку в ванной, пульт терморегулятора нужно убирать за ее пределы.
Эксплуатация
Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.
К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.
Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.
Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.
Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.
Важные особенности работ
В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.
Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.
Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.
Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.
Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.
Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.
Виды электрического теплого пола
Планируя укладку теплого пола под плитку, надо иметь представление о разновидностях и особенностях конструкции электрических систем обогрева.
Всего существует два вида:
греющий (резистивный) кабель
инфракрасный пленочный теплый пол
Первый вид — это нагреватель, выделяющий тепловую энергию за счет сопротивления проходящему через него электрическому тону. Это принцип работы всех ТЭНов, спиралей электроплиток и т. п. Второй вид — это набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они испускают инфракрасные лучи, нагревающие предметы. Сама пленка не греется.
Инфракрасная пленка рассчитана на работу под напольными покрытиями, не плотно прилегающими к ней — ламинат, линолеум, ковролин. Если на пленку залить стяжку, теплый пол быстро выйдет из строя из-за перегрева. Этот момент надо учесть еще на стадии выбора и проектирования.
Греющий кабель можно приобрести в двух видах:
собственно кабель (отрезок определенной длины, который укладывают в выбранном порядке)
кабельные маты (рулоны из стеклосетки, на которой в зигзагообразной форме уже установлен резистивный кабель)
Первый вариант требует более сложной укладки, поэтому, его используют для монтажа в комнатах определенной величины, где рулонный греющий мат класть невозможно. в других случаях обычно выбирают нагревательные маты — они проще в работе. Надо лишь подготовить поверхность и просто расстелить их по длине, подключить к блоку управления и залить в стяжку.
Монтаж электрического теплого пола под плитку своими руками
Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.
Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.
Этапы монтажа теплого пола под плитку
В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.
Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.
Подготовка основания
Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.
Этапы монтажа теплого пола под ламинат
По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.
Особенности монтажа кабельного или стержневого теплого пола под плитку
Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.
Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:
На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.
Кабель для электрического теплого пола
Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку
Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола
Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.
Раскройка термомата
- Подключают электрический пол к сети через терморегулятор.
- После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
- Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.
Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея
Какой вид электрического пола выбрать?
Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.
Нагревательные кабели
Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.
Выпускается два вида нагревательных кабелей – одно- и двужильные.
Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.
Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.
Большим технологическим шагом вперед стало производство двужильный кабелей.
Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.
Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.
Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.
Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.
И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).
Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.
Обогревательные маты
Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.
Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.
Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.
Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.
Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.
Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.
Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.
Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.
Что еще потребуется для работы
Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.
Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.
Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».
Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.
Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».
При использовании электрических матов под кафель такую подложку не делают.
Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.
Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

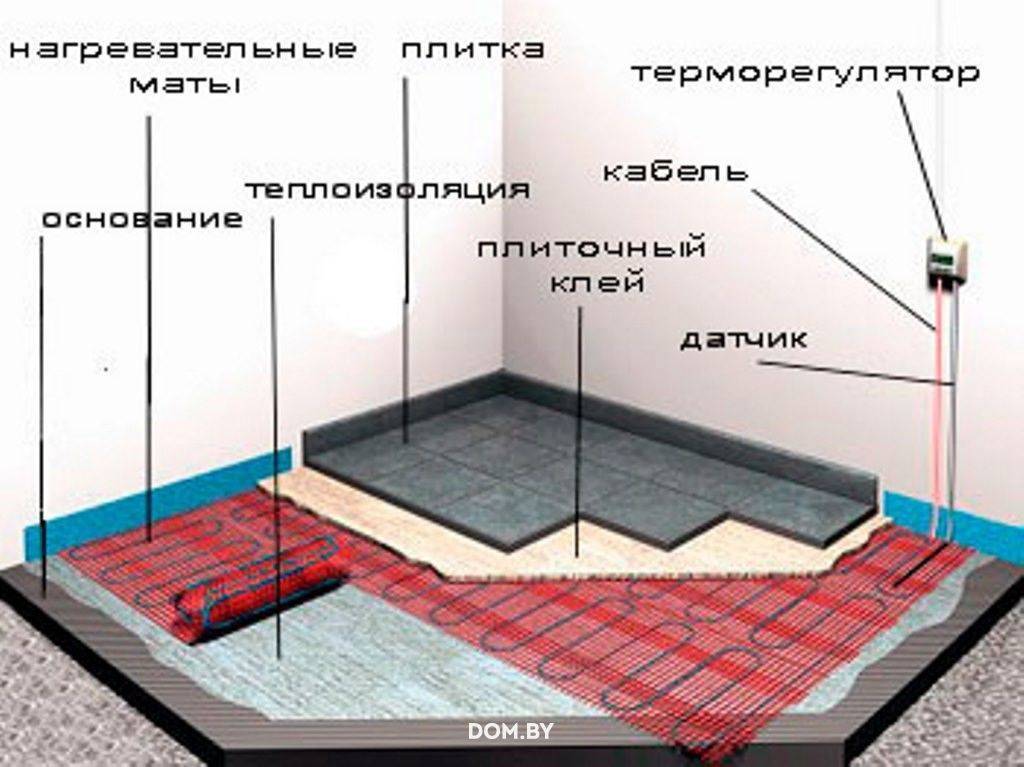

Система электрического обогрева пола
В отличие от теплого пола на водном теплоносителе, электрические системы отличаются безопасностью, легкостью самостоятельного монтажа и отсутствием дополнительного оборудования.
Рассматривая вариант отопления с электрическим подогревом пола, в первую очередь следует взвесить все плюсы и минусы этой системы. К плюсам относят:
- укладка в жилых и офисных помещениях, лоджиях;
- нагрев системы происходит равномерно по всей площади;
- источник тепла как основной, так и дополнительный;
- установка под все напольные покрытия, кроме половой доски;
- раздельное управление температурным режимом в каждом помещении;
- простота производимых работ по монтажу;
- эстетичность напольного покрытия;
- продолжительное время работы.
Среди недостатков выделяют:
- высокая стоимость;
- повышенный расход электроэнергии;
- возможность удара электротоком;
- отдельная линия питания при слабой внутренней разводке;
- точный расчет количества нагревательного элемента по каждому помещению;
- работа электроприборов создает электромагнитные поля;
- половая доска на полу под действием тепла рассыхается, трескается, и возникают скрипы;
- высота помещения уменьшается.
Производители предлагают три вида систем теплого пола:
- Кабельная. При подаче электрического напряжения происходит нагрев. Укладка ведется с использованием дополнительных крепежных элементов. Кабеля различаются внутренним нагревательным элементом. В основе резистивного кабеля лежит жила с увеличенным сопротивлением, которая выделяет тепло. В саморегулирующем кабеле тепло выделяет полимерная матрица, которая не перегревается при повышенном напряжении.
- Тепловые маты. Нагревательный кабель уложен в мат с высокой теплоотдачей. Маты раскатываются, что упрощает монтаж.
- Пленочные. Нагревательная жила в пленочных моделях выполнена в виде пластины малой толщины в полимерной оболочке. Нагрев производится за счет инфракрасного излучения.
Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
- в спальне — 100-150 Вт/мВІ;
- в кухне и коридоре — 150 Вт/мВІ;
- на балконе и лоджии — 200 Вт/мВІ;
- в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.
Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
- резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
- саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
- электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.
Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
Стяжка под плитку
После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.
Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.
Готовый раствор выкладывают сверху на водяной контур
Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.
Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.
Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной
Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.
Стяжку оставляют сохнуть минимум на две недели
Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.
Кабельный теплый пол
Нагреватель имеет вид кабеля и укладывается в конструкции пола змейкой. Существует несколько его разновидностей:
Нерегулируемый
Это просто проволока из резистивного материала, помещенная в изоляцию.
Стоит дешево, но если отведение тепла будет нарушено (на пол что-то поставят) — может перегореть.
Выпускается в двух исполнениях:
- одножильный кабель;
- двужильный.
Теплый пол Woks 17 двухжильный кабель 135 Вт 8.5 м
Двужильный греющий кабель представляет собой ту же проволоку, только сложенную вдвое. Таким образом, ее начало и конец находятся с одной стороны кабеля, что дает возможность прокладывать его как угодно.
Одножильный же кабель приходится укладывать так, чтобы оба его конца в конечном итоге оказались рядом. Для этого на этапе проектирования придется немного поломать голову.
Одножильный кабель генерирует электромагнитное поле, в то время как в двужильном поля от обеих жил взаимно уничтожаются (имеют противоположный знак).
Бытует мнение, что электромагнитное поле может плохо влиять на здоровье, поэтому двужильные нагреватели можно считать более безопасными.
Саморегулирующийся
Такой кабель состоит из двух медных жил и размещенной между ними полимерной прослойки, обладающей высокой резистивностью.
Используемый полимер относится к полупроводникам и у него есть важное свойство: электрическое сопротивление с ростом температуры увеличивается. Таким образом, в случае перегрева участок полимера как бы отключается, в то время как остальные продолжают исправно функционировать
Таким образом, в случае перегрева участок полимера как бы отключается, в то время как остальные продолжают исправно функционировать.
Перегореть саморегулирующийся кабель ни при каких обстоятельствах не может, но зато и стоит он дороже нерегулируемого.
Монтаж электронагревательного кабеля
Есть два способа крепления электрического кабеля:
- с помощью монтажной ленты (как правило, входит в комплект);
- при помощи сетки (необходимо покупать дополнительно).
Монтажную ленту крепят на полу с шагом в 0,5-1 м. Металлическая сетка удобна в том плане, что можно провод к ней крепить равномерно по клеточкам. Второй способ – удобнее. Металлическая сетка крепится к полу дюбелями быстрого монтажа с ударными шурупами и шайбами, полотно фольгированное теплоизоляционное (пенополиэтилен ППЭ-Л) укладывается под сетку.
Отверстия для дюбелей сверлятся с помощью дрели (перфоратора) и сверла-бура. На сетке равномерно укладывается нагревательный кабель змеевидным образом с шагом между рядами нагревательного кабеля не менее 8 см. Закрепить кабель к сетке можно обычными проволочками.
Для быстроты монтажа в помещениях с большой площадью производители систем тёплого пола продают готовые комплекты с уже разложенным электрическим кабелем на специальной сетке (тёплый пол на матах). Однако такой вариант подходит далеко не всем – в данном случае нестандартная форма отапливаемой площади требует ручной укладки нагревательного кабеля.
