Установка теплого пола в квартирах с центральным отоплением

Материалы, необходимые для теплого пола

С материалом труб также следует определиться в процессе проектирования. От этого во многом зависит качество, долговечность и стоимость комфортного проживания. Наиболее распространенными являются следующие варианты:

• трубы из полипропилена или стали хотя и пригодны для устройства подогрева пола, но, ввиду очевидных недостатков, далее не рассматриваются;
• медные трубы;
• металлопластиковые трубы;
• трубы из сшитого полиэтилена;
• гофрированные трубы из нержавеющей стали.

От меди, имеющей превосходные показатели как по теплопроводности, так и по долговечности, ввиду ее дороговизны отказались давно (хотя находятся и обеспеченные индивиды).

Теплый пол из медных труб

Металлопластик дает отличные результаты, однако, со временем алюминиевый слой становится хрупким из-за воздействия давления и кислорода воды. Это, в свою очередь, может значительно снижать показатели долговечности теплого пола, ремонт которого весьма трудоемок и дорог.

Трубы для теплого пола из металлопластика

Оптимальным на сегодняшний день считается применение труб из сшитого полиэтилена. Технология их изготовления позволяет, наряду с гибкостью, добиться отличной прочности и долговечности трубы. Если же в конструкцию трубы включен дополнительный слой «EVON», до предела снижая диффузию кислорода, то она становится практически вечной.

Полиэтиленовые трубы для теплого пола

Достойную конкуренцию сшитому полиэтилену составляет нержавеющая сталь. Гофрированные трубы из нее гибки, прочны и недороги. Их отличительной чертой является настолько надежная фитинговая система, что допускается их соединение (наращивание) внутри бетонной стяжки.

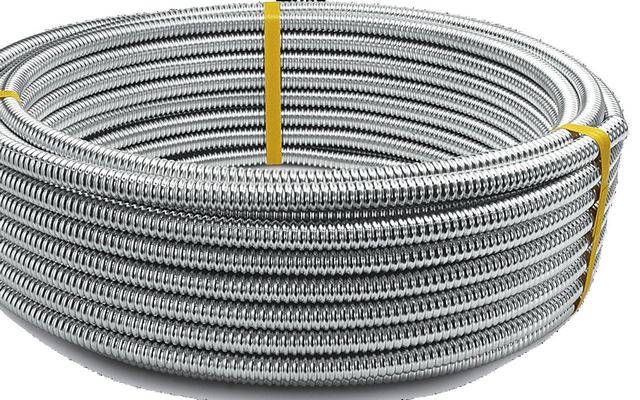

Труба из нержавеющей стали

Термин «утепление» в отношении теплых полов будет не совсем корректен. Справедливее говорить об экранировании тепла, которое должно согревать верхнюю поверхность, а не расходоваться на обогрев потолка соседа или подвала.

Материалы для утепления выбираются, учитывая возможность подъема пола. В стандартных многоэтажках это обстоятельство особо критично. Общая толщина пола складывается из, собственно, толщины утеплителя и толщины стяжки.

Если под квартирой расположено отапливаемое помещение, то будет достаточно 30-миллиметрового слоя утеплителя. В случае размещения под полом цоколя, подвала и тем более грунта, эта величина может достигать 50-100 мм. Толщина стяжки, исходя из требований к ее прочности, не может быть меньше чем 50 мм. Эти нехитрые расчеты-прикидки нужно учитывать, приступая к устройству теплого пола.

Обычно для теплоизоляции теплого пола при его укладке используют термоизоляционные маты, специально предназначенные для этого. Расположенные на них бобышки позволяют просто, быстро и надежно проложить по ним трубу. Последнюю можно крепить и к армирующей сетке во время заливки стяжки.

Термоизоляционные маты

Для уменьшения общей толщины пола иногда отказываются от стяжки, укладывая трубу в металлические теплообменные пластины, которые, в свою очередь, монтируются в реечные или готовые деревянные конструкции, а также в термоизоляционные маты.

Пластина термообменная

Простые схемы для внедрения теплого пола

В тех случаях, когда коммунальные службы полностью запрещают внедрение водяного отопления, можно воспользоваться альтернативными вариантами, не убирая радиаторы отопления, а направив тепло в пол.

Просто и рационально

Схема с нерегулируемой системой

При такой установке потребуется использовать циркуляционный насос

Очень важно приобрести насос с маленькой мощностью. Подойдет агрегат, который будет иметь расход до 10 л/мин

При этом труба должна иметь Ø16 мм, а длина ветки не больше 70 метров. Главный минус этой системы заключается в невозможности регулирования. Более того, если в помещении имеются большие теплопотери, то в результате батареи и полы будут остывшими.

Балансирующая регулировка

Схема с ручной регулировкой и с наличием балансирующего крана

Здесь внедрен балансирующий кран. За счет него можно значительно снизить движение потока по теплому водяному полу. Соответственно снижается уровень температуры

Это важно, ведь теплоноситель с центральной системы имеет большую температуру. Для регулировки кран открывается на необходимое положение, обеспечив достаточный пропуск

Метод понижения влияния теплового расхода

Схема с трехходовым клапаном

Водяной теплый пол в квартире в данном случае реализовывается при помощи трехходового клапана (К2). В точке «3» он обеспечит постоянный и неизменный уровень температуры.

Если теплые полы начнут потреблять большое количество тепловой энергии, то соседние батареи и батареи по стояку потянут холодный теплоноситель.

Трехходовой клапан способен обеспечить необходимый температурный режим в помещении за счет его работы в автоматическом режиме. В него встроен термостат, который реагирует на изменение температуры в системе водяного пола.

Принцип действия такой схемы заключается в следующем: кран настраивается таким образом, чтобы в точке 3 теплоноситель всегда был максимально горячим. Если будет замечаться понижение температуры теплого пола, то клапан температуры можно понизить. Для этого используются балансирующие клапаны К1 и К2. Благодаря этой разработке в теплый пол не пойдет холодный теплоноситель, если в батареи он остыл.

Недешевый метод, но эффективный

Схема с перепускным балансирующим узлом и с трехходовым клапаном

Эта схема оборудована перепускным балансировочным клапаном К1 и трехходовым клапаном, который подключен по-разному К2 и К3. Что касается К3, то он применим для того, чтобы стабилизировать температуру в теплом поле методом возвратной температуры с контура. Использование такого метода подключения можно достичь климат-контроля. Когда температура воздуха в квартире достигает высокой отметки, то поток горячего теплоносителя автоматически снижается. Благодаря этому значительно сокращаются затраты на подогрев. Движение воды по контуру будет гораздо быстрей, при условии достаточной температуры в комнате. Так, к клапану будет поступать горячий теплоноситель.

Если требуется работа в режиме закрытого контура, то используется клапан К1. Он полностью или частично перекрывает/снижает расход контура и работы насоса. Клапан К1 положительно скажется на работе и расходе насоса.

Трехходовой перепускной клапан

Насос устанавливается только на закрытый контур, вызывая перегрев и больший расход энергии, поэтому клапан К1 является необходимым элементом, который контролирует напор горячей воды. Скорость напора теплоносителя по контуру полностью зависит от напора горячей воды.

Итак, в этой статье было рассмотрено, как сделать теплый пол от отопления, даже если вы проживаете в квартире. Все работы мо монтажу труб можно выполнить своими руками. самое главное желание разобраться во всех схемах. Фотографии и видео в этой статье визуально показывают, как эти сложные работы воплотить в жизнь.

Если же выполнить работы своими руками не получиться, то придется обращаться за квалифицированной помощью. Ниже, как дополнение приведены схемы и пояснения по сборке насосно-смесительных узлов.

Остались вопросы?

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;

• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

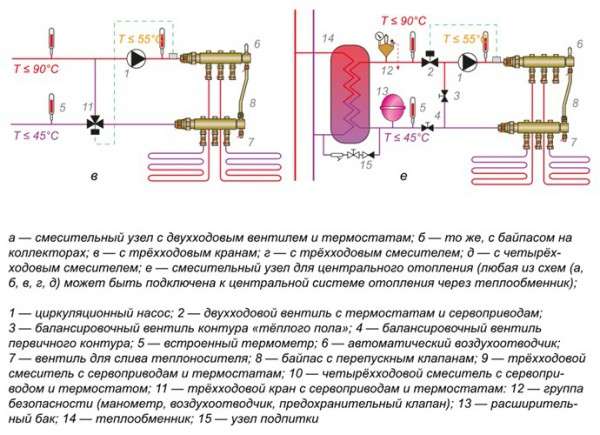

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Возможность подключения теплого водяного пола к центральному отоплению

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Читать также: Как получить разрешение на теплый пол в квартире

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта, в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Читать также: Теплый пол без стяжки: способы монтажа своими руками

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Наиболее подходящим будет тот вариант, при котором в квартиру будет входить прямой и обратный трубопроводы центральной системы. Если же в доме имеется вертикальная разводка стояков, тепловой пункт будет рассредоточивать тепло посредством пола по всем комнатам. Однако количество тепловой энергии, получаемой из каждого стояка центральной системы, будет строго ограниченно.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Читать также: Теплый пол по грунту: как сделать теплый пол на улице

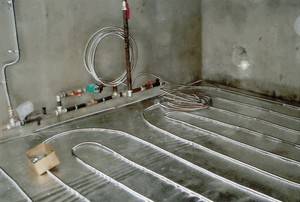

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

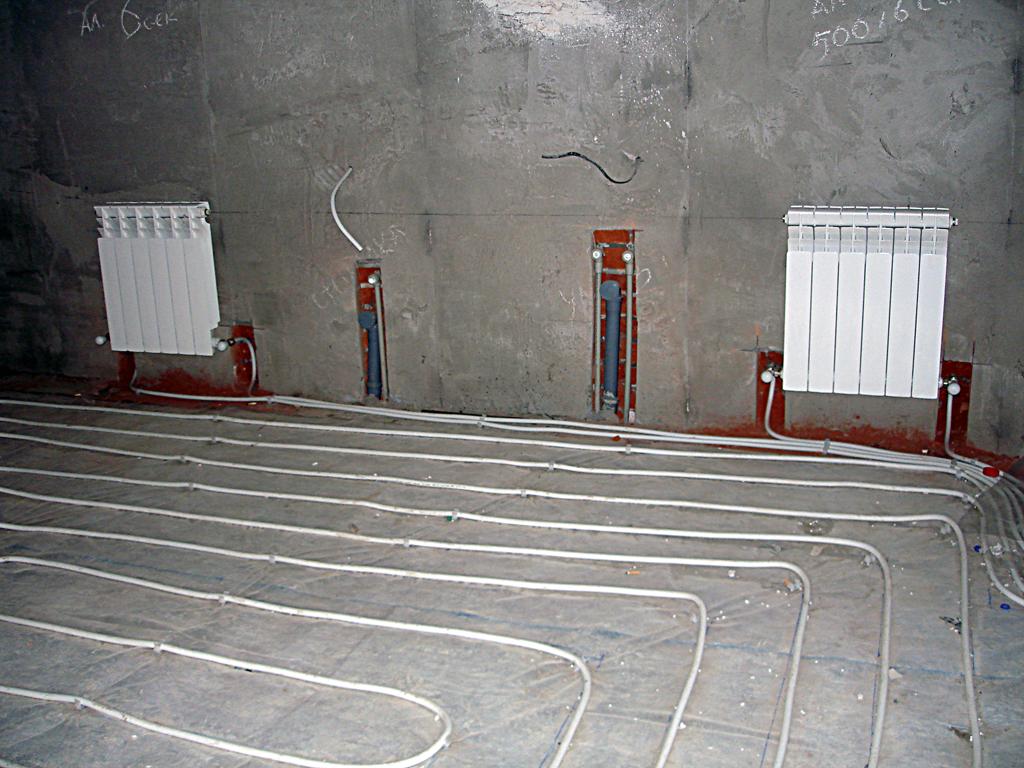

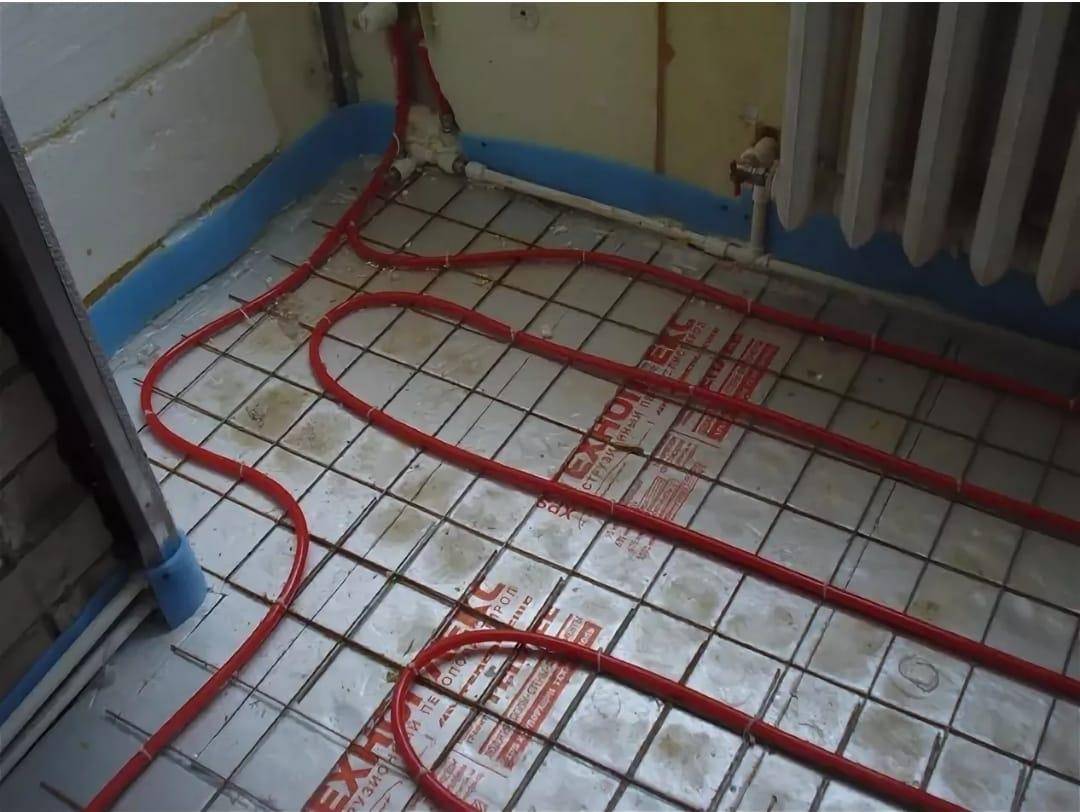

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

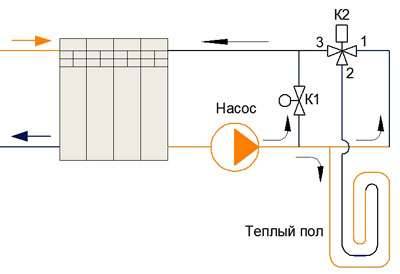

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

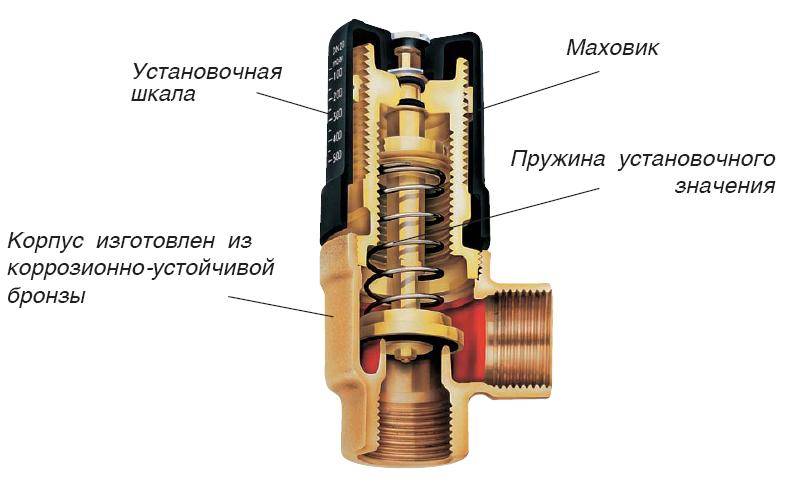

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Заключение

Теплый пол водяной своими руками в квартире – это возможно. Цена вопроса зависит от варианта, а выбор варианта – от особенностей дома.

Если в частном доме хозяин руководствуется только соображениями рентабельности, то в городских условиях есть масса ограничений.

Когда теплый пол нужен в качестве дополнительного источника тепла, возможно, стоит рассмотреть поближе перспективу установки электрической модели: от нее ведь не потребуется работа на полную мощность. Значит, и расход энергии может получиться достаточно экономный (как выбрать теплый электрический пол).

Видео о водяном теплом поле в квартире.
