Монтаж теплого пола на деревянном полу своими руками

Ключевые особенности при укладке системы

Если вы впервые сталкиваетесь с подобной работой, то вам необходимо ознакомиться с самыми значимыми моментами технологии. Увы, в основе любых практических начинаний лежит теория

Поэтому перед тем как сделать деревянный пол теплым примите во внимание некоторые детали

Оцениваем основание

Доски деревянного основания должны быть максимально приближены друг к другу – если имеются щели, то их необходимо устранить с помощью теплоизолирующего материала. Однако если невооруженным глазом видно, что деревянный пол себя физически исчерпал, то лучше его демонтировать. Когда же это действительно необходимо? В следующих случаях:

• Полы не имеют утепления – под досками «гуляет» ветер.
• Лаги, на которых закреплены доски, расположены очень редко относительно друг друга. Теплый пол по деревянным лагам предполагает их расположение на расстоянии 60 см.
• Доска старого деревянного пола нуждается в обработке на строгальном станке – должна быть соблюдена точная толщина. Это необходимо в том случае если верхнее покрытие будет выполнено из ламината. Дело в том, что его производители рекомендуют укладывать материал на основу неровности, которой не будут превышать 2 мм. А так как в подобной конфигурации пола применение подложки не предусматривается, то поверхность основания должна быть выровнена по максимуму.

Предварительное утепление пола

После того, как расстояние между лагами доведено до 60 см, необходимо начинать устройство фальшпола. Для этого снизу к лагам прибивается фанера или доска б\у или что-то другое, пригодное для укладки на него утеплителя. Затем, между лаг укладывается утеплитель толщиной 100 мм, однако предварительно снизу, а затем и сверху он защищается паро- и гидрозащитной пленкой.

Водяной теплый деревянный пол обязательно укладывается на теплоизоляцию

С функцией утеплителя отлично справится плитная минвата плотностью 35-40 кг/ м3. На сегодня предложение на рынке этого материла чрезвычайно широко, так что выбрать есть из чего.

Настилаем половую доску

Этот процесс выполняется с учетом одного обстоятельства – между досками должен образовываться паз размером 20х20 мм. А вот по краям досок на торцах необходимо выполнить круглые пазы, предназначенные для заворота труб. В принципе все – подготовительный этап, который подразумевает деревянная система водяного теплого пола закончена, выполнен. Если все делать рационально, то на все эти мероприятия уйдет 10-12 часов.

Готовим пазы для укладки трубы системы теплый пол на деревянный пол

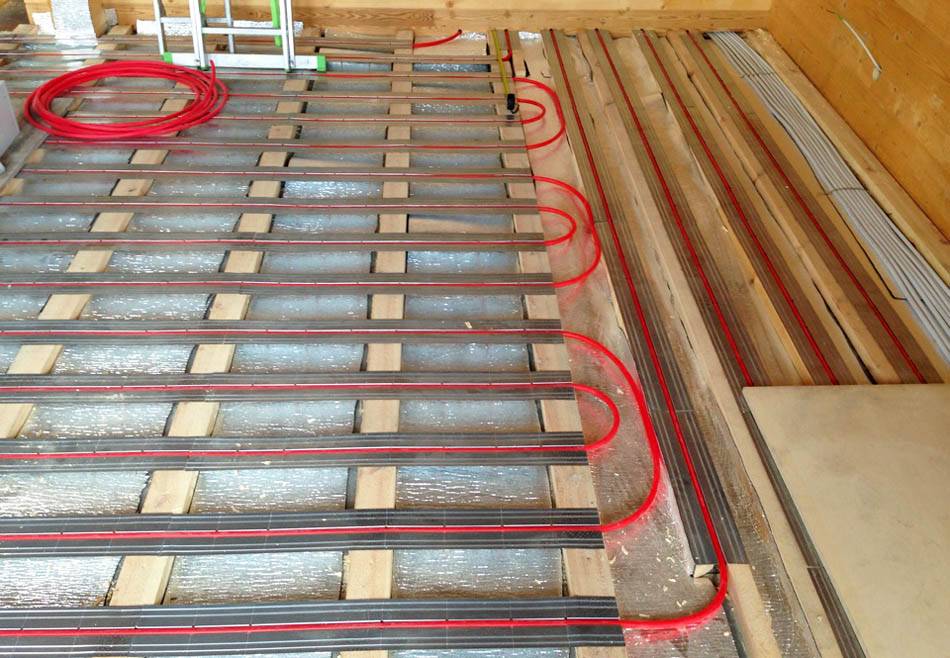

Технология укладки трубы

Над продольными пазами раскатываются рулончики раскатанной фольги, а поверх нее непосредственно в пазы укладывается металлопластиковая труба диаметром 16 мм. Затем трубу необходимо обвернуть фольгой, края которой крепятся степлером к доске.

Чтобы избежать выскакивания трубы с фольгой из пазов ее нужно прикрепить небольшими пластинами из металла к полу. Расположение пластин по отношению к пазам – поперечное. Таким образом, труба укладывается по всей площади пола.

Фольга и пластины служат для закрепления трубы при укладке деревянной системы водяного теплого пола

Подключение к отопительной системе

Последним наиболее ответственным и важным шагом является подключение системы к общей системе отопления. В данном случае можно остановиться на самом простом, что называется «без заморочек», способе выполнения этой операции – ручном регулировании. Теплый пол по деревянным балкам может быть подключен любым другим методом: с помощью смесительных узлов, с применением коллекторной системы и т.д. В принципе, систем управления теплым полом существует довольно много.

Подключение к отопительной системе водяного теплого деревянного пола

Закончив подключение, безусловно, необходимо уделить внимание опрессовке системы на предмет наличия утечек или повреждений трубопровода. Эту процедуру пропустить никак нельзя, чтобы избежать в будущем неприятных сюрпризов в виде вспученного напольного покрытия

Теплые деревянные полы устройство: структура пола

Настильные системы модульного и реечного типа, используемые для водяного теплого пола  объединяет то, что обе системы укладываются или прямо лаги или на деревянное основание, которое опирается на лаги. В модульном типе для обустройства отопительной разводки используют, изготовленные из ДСП готовые модули  с уже созданными каналами для монтажа алюминиевых пластин и трубных линий. В реечном типе настила каналы организовываются вручную из полос той же древесно-стружечной плиты или доски.  Теплораспределительные полосы и трубы для теплоносителя размещают в пазах между досками или полосами ДСП. Пароизоляцию и теплоизоляционные материалы размещают  между лагами. Трубы, уложенные в канавки или на профильные пластины, накрываются картоном специальной марки или полосами вспененного полиэтилена. Прекрасно будет выглядеть, уложенный сверху чистовой пол из паркетной доски, панелей из ламината и т.д.

Теплые деревянные полы устройство фото

Расчёт ИК-плёнки и мощности

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.

Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.

Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.

Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

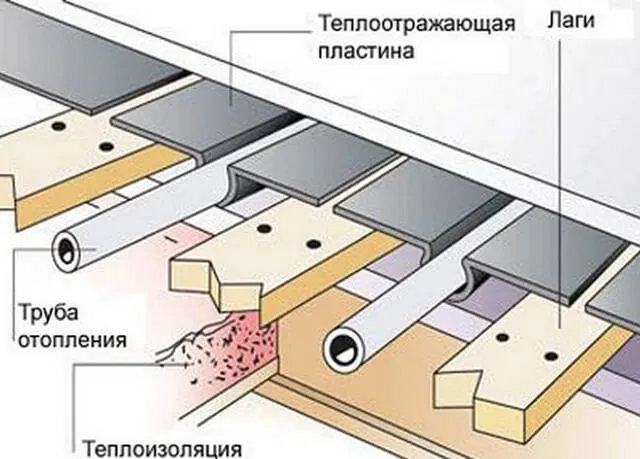

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

• отопительные трубы;
• теплоизоляционный слой толщиной не менее 10-15 сантиметров;
• каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Подготовка основания – особенности установки трубного обогрева

Деревянные изделия должны отвечать определенным критериям, чтобы потом не пришлось переделывать из-за неэффективной теплоотдачи или разрушения. Если основание эксплуатировалось длительное время, проводим его тщательную проверку. На непригодность к использованию указывают следующие показатели:

• балки влажные, обнаружены следы гнили, плесени;
• щели между досками, отсутствует утеплитель;
• ширина между лагами более 60 см;
• неровный уклон основания, перепады более 2–3 мм.

Требуется тщательная подготовка. Если что-то можно исправить, делаем это. Заменяем испорченные детали, просушиваем древесину, выравниваем, устанавливаем по-новому. Не забываем обработать антисептическими средствами. Щели заполняем теплоизолирующим материалом.

Если оказалось, что деревянные изделия исчерпали свой ресурс, лучше полностью их заменить. Один из возможных вариантов устройства нового основания своими руками под теплые водяные полы:

1. Начинаем с чернового пола, который укладываем на ровную основу. Используем любую древесину, добиваясь отсутствия щелей. Сверху будет теплоизоляция, но лучше устранить возможность проникновения холода под нее.
2. По фальшполу расстилаем гидропароизоляционную пленку. Использовать с этой целью обычную полиэтиленовую недопустимо: будет скапливаться конденсат.
3. Крепим на противоположные стены специальные металлические уголки, которые продаются в магазинах. Расстояние между ними 60 см.
4. На уголки закрепляем лаги, выравнивая по горизонтали с минимальным расстоянием между ними и фальшполом. Такая установка позволяет добиться идеального уровня.
5. Между лагами укладываем утеплитель 10-сантиметровым слоем. Их существует множество видов, но превосходным материалом в данном случае буду базальтовые плиты. Сверху утеплителя стелим гидропароизоляцию.

У нас вышло несколько слоев основания, для которого очень важно качественно провести изоляцию от воды, пара и холода, а также выровнять

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

1. Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
2. При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Используйте несколько подходов:

• Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
• Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем

На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками

Перейти к расчётам

Что влияет на энергопотребление теплого пола

Вариант 3 – монтаж по металлическим пластинам

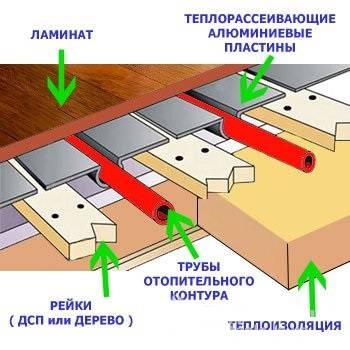

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

Распределительная пластина для сухого теплого пола

Таблица. Монтаж по металлическим пластинам.

Фото, шаги	Комментарий
Шаг 1. Монтаж лаг поверх чернового основания	При использовании металлических пластин полы тоже монтируются по лагам, образующим черновой пол — либо им может послужить старое деревянное покрытие, только хорошо укреплённое. Поверх него монтируется ещё один ряд лаг — уже без всякого утеплителя, поэтому высота их может быть минимальной.
Шаг 2. Замеры помещения	Пластины монтируются на деревянные направляющие, длину которых необходимо рассчитать.
Шаг 3. Раскрой деревянных пластин	Деревянные пластины нарезаются по длине…
Шаг 4. Монтаж направляющих	… и монтируются на лаги с шагом, соответствующим размеру пластины. Саму пластину вы и будете использовать в качестве шаблона.
Шаг 5. Отделение сегмента пластины	На пластине есть специальные насечки, позволяющие отделить от неё небольшой сегмент без резки. Но при необходимости, она легко кроится ножницами по металлу.
Шаг 6. Фиксация пластин	К деревянному основанию пластины крепятся скобами – с помощью степлера.
Шаг 7. Закругление торцов направляющих	Чтобы уложить трубу по радиусу, края деревянных направляющих нужно закруглить. Если у вас есть электростамеска, сделать это можно не до монтажа доски, а в процессе укладки труб.
Шаг 8. Укладка труб	В подготовленные углубления пола закладывается труба.
Шаг 9. Монтаж гидроизоляции	Сверху она укрывается гидроизоляционной плёнкой, после чего по периметру стен монтируется демпферная лента. Если в качестве напольного покрытия используется ламинат, то достаточно будет одной подложки.

Если вы хотите сделать тёплый пол поверх старого деревянного покрытия, то можете сделать углубления под трубы прямо в нём, как это показано на фото снизу.

Углубления под трубы можно сделать в деревянном полу

Вам останется только установить в пазы теплораспределительные пластины, а после подключения контура уложить сверху ламинат или два слоя ГВЛ, по которому можно монтировать каменную или керамическую плитку.

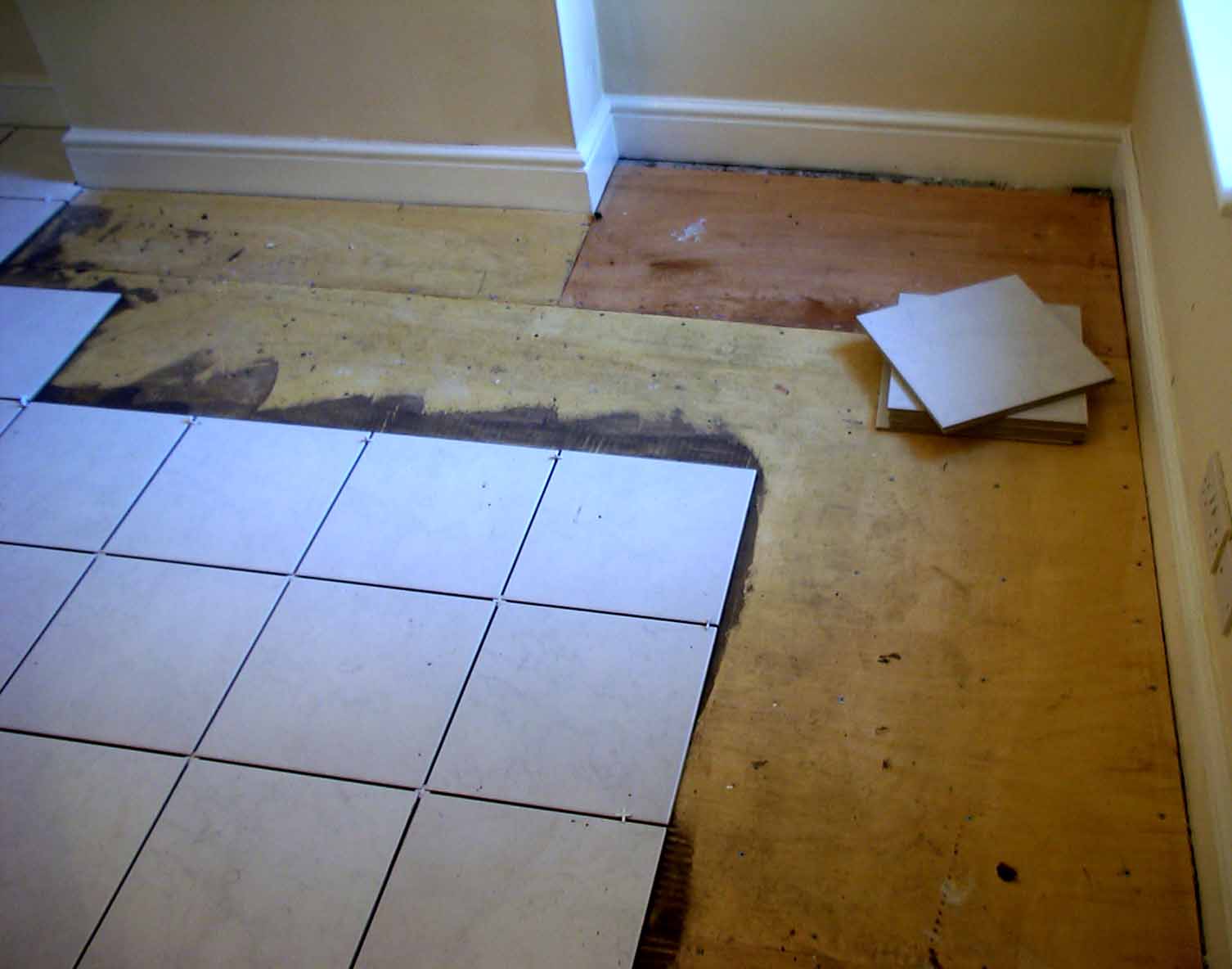

Напольная плитка поверх теплого пола

Монтаж водяного теплого пола под деревянными полами

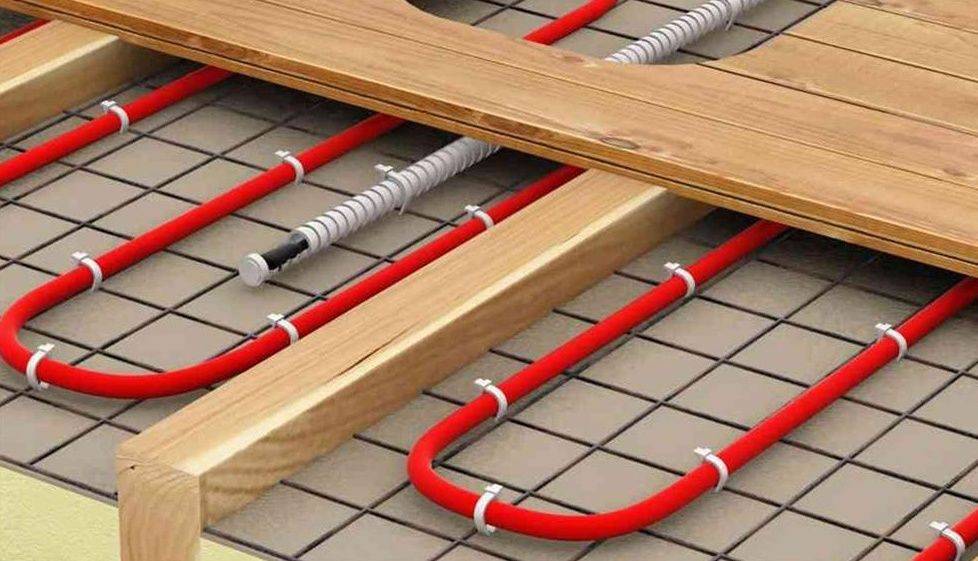

Как именно вы будете монтировать трубы теплого водяного пола без стяжки в теле самого перекрытия, внутри деревянных полов, – выбор ваш.

Это либо их укладка прямо между лагами змейкой (с устройством пропилов в лагах, чтобы трубки не выпирали на уровнем лаг и не мешали укладке пола).

Либо укладка чернового пола, в котором доски будут иметь толщину 20 мм, и располагаться не впритык друг к другу, а на расстоянии в те же 20 мм между ними. Затем в эти пазы укладываются заранее спрофилированные листы железа, а в них трубы теплого пола. Сверху уже укладывается подложка и напольное покрытие.

Как сделать водяной теплый пол – разобрались. Самое время перейти к следующему вопросу.

Монтаж электрического пола

Многие владельцы частных домов спрашивают на форумах в интернете — можно ли делать теплый пол под ламинат с укладкой инфракрасной пленки либо электрического кабеля? Что ответить на подобный вопрос? Можно и нужно, ведь это самый оптимальный вариант, позволяющий уложить теплый электрический пол под ламинат своими руками, кроме того этот вариант требует относительно небольших затрат. Если сделан правильный расчет, то отопление дома теплыми полами можно сделать основным со всеми преимуществами свойственными этому современному виду обогрева.

Электрические теплые полы делятся на следующие виды:

• инфракрасный теплый пол;
• кабельный.

Кабельный теплый пол

Источником тепла для этого типа теплого пола служит одножильный или двужильный специальный кабель. Затраты и значение цены на теплый пол под ламинат при монтаже кабельного пола минимальны. Одножильный кабель нужно укладывать так, чтобы начало и конец сошлись в месте подключения

Для двужильного кабеля абсолютно неважно место, в котором окажется второй конец. Его нужно закоротить и хорошо изолировать. Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети

Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети.

Поверхность для монтажа теплых полов выравнивается и на нее укладывается теплоизоляционная пленка с размещенной поверху металлической сеткой. К ней крепится нагревающий кабель, выводятся концы для подключения к сети и вся конструкция заливается стяжкой. Как только стяжка застынет, на нее укладывается ламинат в соответствии с рекомендациями изготовителя.

Инфракрасный теплый пол

Без сомнения это самый простой для монтажа вариант. Прежде всего, нужно сделать расчет и купить пленочный теплый пол для укладки. Затем на подготовленный черновой пол укладывается вначале теплоотражающая фольгированная подложка, а сверху размещается инфракрасная пленка, которая накрывается подложкой, рекомендованной для укладки ламината в соответствии с инструкцией.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста

Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Длина трубок водяных полов при монтаже

Причем желательно, чтобы длина одного замкнутого контура не превышала 80-100 метров. Поэтому в помещениях площадью свыше 30-40 м2выполнять монтаж теплых водяных полов стоит уже в два или три контура. Иначе при большей их длине жидкость будет остывать уже на половине своего пути.

Ограничение длины труб

Из примера расположения двух «улиток» в комнате 6×6 м с шагом между трубами 20 см наглядно видно, что длины контуров без учета длины на подключение их к котлу (читай прибавляем длину коридора и заводки на котел) уже составили почти 90 метров.

После этого по периметру помещения по низу стен обязательно наклеивается специальная демпферная лента. В процессе нагрева теплого пола стяжка будет расширяться в объеме и для того, чтобы она не потрескалась, вдоль стен при помощи такого демпфера оставляется зазор в несколько миллиметров, которого вполне хватит компенсировать эти процессы.

Демпферная лента

Ну и на финальном этапе устраивается стяжка. Толщина стяжки водяного теплого пола не должна быть меньше 3 см над трубой, лучше не меньше 5 см. Как правильно устраивать стяжку читайте в этой статье.

Как видите сделать водяной теплый пол под стяжку своими руками не представляет никаких сложностей. На этом монтаж теплого пола в подвальном помещении вашего деревянного дома закончен. Можно переходить к устройству водяного пола без стяжки, так называемого сухого водяного пола в перекрытии между этажами.

Зачем утеплять полы?

Схема стандартного утепления деревянного пола на лагах

При возведении на сложных грунтах каркасного дома чаще всего применяется свайный фундамент из различных конструкционных материалов. Все несущие конструкции опираются на смонтированный на головках свай ростверк. Причем ростверк может быть заглубленным или приподнятым над поверхностью земли, но и в том и другом случае при строительстве дома на свайном фундаменте в нем отсутствует подвал и требуются дополнительные меры для качественного утепления как закрытого, так и продуваемого подпольного пространства.

Для того чтобы правильно сделать утеплительный «пирог» для полов каркасного дома недостаточно просто уложить утеплитель на подстилающую поверхность чернового пола. Как минимум следует выполнить теплотехнический расчет, в котором учитываются множественные параметры:

• Минимальная и максимальная температура окружающего и его влажность по сезонам года;
• Состав и характеристика грунта;
• Приемлемая температура внутри помещения;
• Коэффициент теплоизоляции конструкционных материалов чернового и чистового пола;
• Теплопроводность стен и других ограждающих конструкций;
• Особенности применяемых конструкционных материалов;

Сделать качественный расчет теплоизолирующего контура под силу в большинстве случаев только специалистам, причем высокой квалификации, а вот монтажные работы можно выполнить с высоким качеством и своими руками, «убив при этом двух зайцев». Во-первых, получается значительная экономия средств, а во-вторых, уверенность в качественном выполнении скрытых работ, проконтролировать которые невозможно без разборки готового покрытия.

Виды тёплых полов на деревянное основание и особенности укладки

Смотреть видео: какие теплый полы лучше выбрать

Электрические и водяные теплые полы.

Водяной тёплый пол

Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Электрический тёплый пол

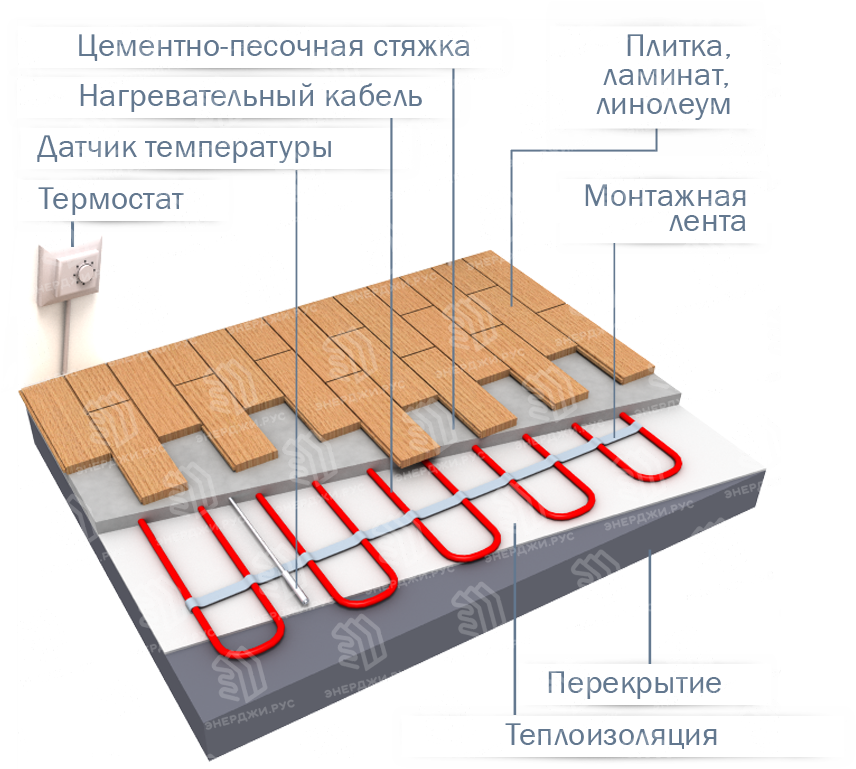

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

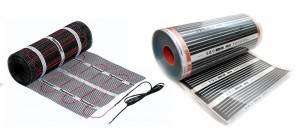

1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

Однако, при установке на деревянное основание электрических полов есть минусы:

• риск возгорания;
• высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

Выбираем систему теплых полов для деревянного дома

И то и другое утверждения бесспорно правильны, но при правильных расчете и последующем монтаже теплых полов, а так же при соблюдении элементарных мер безопасности и водяные и электрические теплые полы прекрасно «уживаются» с деревянными домами.

Поступим так для того, чтобы сразу в одной статье затронуть устройство сухих и мокрых теплых полов, а так же как в деревянном доме сделать водяные и электрические теплые полы.

То есть на бетонном полу подвала мы сделаем классический водяной теплый пол, который заливают цементной стяжкой. В деревянном полу первого этажа произведем монтаж водяного теплого пола без стяжки. А в перекрытии между первым и вторым этажом уложим электрический теплый пол.

Тем самым мы затронем все основные и наиболее распространенные виды теплых полов, подходящих для деревянных домов.

А в результате, в дальнейшем, комбинируя или меняя системы теплых полов между собой получится, что сам вопрос какой теплый пол в деревянном доме сделать не столь уже и важен.

Важно, что устраивать их можно как душе угодно, как на бетонных полахс устройством цементной стяжки, так и на деревянных полах со стяжкой и без нее

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Блиц-советы

• Наиболее предпочтительный материал для водных контуров – полипропиленовая труба. Однако, какая бы труба ни использовалась, наличие дополнительной гидроизоляции поможет уберечь деревянный пол от возможных протеканий. В качестве такой изоляции используют специальную гофру для труб. Все деревянные изделия также нужно обрабатывать водоотталкивающими пропитками.
• При толщине трубы в 16 мм ее длина не должна превышать 70 м. Также, не рекомендуется делать один большой общий контур на большую комнату, а потом эту комнату делить простенком. На каждое помещение желательно делать отдельный контур.

Теплый пол без бетонной стяжки

Трубы теплого водяного пола обычно размещаются в бетонной стяжке пола. В частном деревянном доме, да и в других домах с деревянными перекрытиями, целесообразно делать теплый пол с водяным контуром отопления без бетонной стяжки. Такой пол часто называют сухим теплым полом.

Элементы сухого теплого пола имеют малый вес и не создают значительных нагрузок на деревянные балки перекрытий. Сухой теплый пол имеет малую высоту. При монтаже пола отсутствуют мокрые процессы по заливке бетонной стяжки, нет необходимости дожидаться 28 дней твердения и сушки бетонной стяжки.

По этим причинам сухой теплый пол выгодно применять как при новом строительстве, так и в существующих домах с перекрытиями по деревянным балкам, с деревянным полом.

О других преимуществах и особенностях теплых полов в частном доме можно прочитать в статье “Нужен ли теплый пол в частном доме”.

Особенностью сухого теплого пола, по сравнению с полом с бетонной стяжкой, является меньшая тепловая мощность. Количество тепла, передаваемое в помещение, не превышает 60-80 Вт/м2 площади пола.

Теплоаккумулирующая способность сухого теплого пола также невелика. Благодаря малой массе, сухой теплый пол быстрее прогревается и реагирует на изменение температуры теплоносителя.

Конструкция сухого теплого пола в деревянном доме приведена на рисунке:

На рисунке:
1    Трубы «теплого пола».
2    Отражатель –распределитель тепла, оцинкованный профнастил.
3    Балки.
4    Утеплитель (пенополистирол, плотность — не менее 25 кг/м3; толщина — не менее 50 мм. или минераловатные плиты);
5    Пароизоляцпя — пергамин, полиэтилен.
6    Черновой пол совместимый с «теплыми полами».
7    Чистовая подшивка потолка.
8    Лента демпферная толщиной не менее 5 мм.
9    Плинтус.
10    Щит перекрытия по черепным брускам.


Если сухой теплый пол делается на междуэтажном перекрытии, то следует уделить внимание звукоизоляции перекрытия от ударного и воздушного шума. О защите перекрытий от шума читайте статьи “Чердачное перекрытие по деревянным балкам” и “Плавающий пол – звукоизоляция междуэтажных перекрытий”

Для защиты от ударного шума черновой пол, поз.6, должен опираться на балки, поз.3, через упругие прокладки.

В качестве чернового пола, поз.6., удобно использовать цементно — стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты, .  Сравнительно большая масса и теплопроводность чернового пола из таких плит обеспечит более равномерный нагрев поверхности, будет способствовать аккумуляции тепла, улучшит защиту перекрытия от ударного шума.

Кроме того, ЦСП и ГСПВ не содержат вредных веществ, в отличие от ориентированно – стружечных (ОСП, OSB) и древесно — стружечных плит (ДСП) и фанеры — читайте: “Формальдегид в доме”. Следует учитывать, что при нагревании, выделение смертельно опасного формальдегида из плит ОСП, ДСП и фанеры увеличивается.

Отражатель – распределитель из оцинкованного профнастила позволяет равномерно распределить тепло по всей поверхности пола. Глубина профиля настила должна быть равна диаметру труб теплого пола.

При устройстве теплого пола в цокольном перекрытии пароизоляционную пленку следует уложить поверх слоя утеплителя.

На строительном рынке предлагаются системы сухого теплого пола с водяным или электро обогревом от разных производителей. Такие системы имеют лучшие технические параметры, но они и более дорогие.
