Сборка и монтаж теплого пола из полипропиленовой трубы

Проблемы ручного стыкования неисчислимы

Опытные мастера, за плечами которых тысячи удачно выполненных стыков полипропиленовых труб, уповают на свой профессионализм. Но не всегда успех зависит от личного мастерства и добросовестности исполнителя! Много ли стройплощадок со стабильным электроснабжением? Между тем, повышенное напряжение в сети ускоряет разогрев паяльника, пониженное – замедляет. Достаточно немного отвлечься от работы, и ощущение времени сбивается.

Перегреты стык полипропиленовой трубы

Недостаточная очистка свариваемых деталей от загрязнений приводит к понижению качества соединения. Пыль и песок препятствуют схватыванию деталей. Органические вещества и смазка изолируют пластик в месте плотного контакта. Стружка, образующаяся при резке трубы, формирует внутренние наслоения в месте стыка.

Иногда в пластмассу ввариваются посторонние включения. Небольшой кусочек металлической проволоки, попавший в стык полипропиленовых труб, колеблется током теплоносителя и разрушает пластиковый массив.

Чрезмерное усилие работника при ручном монтаже стыка – и размягчённая нагревом пластмасса выбухает во внутреннее пространство трубопровода, съедая сечение и уменьшая пропускную способность соединения.

Самое грустное то, что снаружи качественный и некачественный стыки выглядят абсолютно одинаково!

Конструкция и исполнение теплого пола

Такая система экономит полезную площадь, поскольку располагается под любым напольным покрытием или цементной стяжкой. Теплый пол из полипропиленовых труб своими руками можно устраивать путем заливки их бетоном или другим пластификатором. При этом по ним циркулирует теплоноситель и равномерно распределяет тепло, начиная от низа по всему помещению.

Внешний вид системы теплого пола

При этом источником тепла может выступать котел или другие типы отопления. Датчики температуры обеспечивают своевременное отключение системы сразу после того как достигается заданная температура, что позволяет экономить электроэнергию.

Монтаж теплого пола своими руками выполняется в несколько этапов:

• подготовка проекта;
• прокладывание и подключение труб;
• проверка и контроль работоспособности системы;
• обустройство стяжки;
• выполнение финишного покрытия.

Рассмотрим более подробно все этапы.

Нельзя сделать теплый пол без подготовки проекта, который нужен, чтобы рассчитать потребность в материалах, отапливаемую площадь, температуру способную обеспечить работу системы, место расположения котла и другие нюансы, включающие диаметр и длину труб. Для эффективного функционирования отопления все расчеты правильнее будет доверить профессионалам.

Монтаж системы начинается с установки коллекторного шкафа, необходимого для подключения контуров к базовой линии, с помощью которой осуществляется подача теплой воды и забирается охлажденная.

Распределительный коллекторный шкаф

Шкаф устанавливается выше уровня пола с целью, чтобы трубы шли вниз, при этом обеспечивался отвод воздуха и нормальное функционирование системы.

Одним из ключевых моментов при устройстве пола с подогревом является гидроизоляция, которая способна защитить помещение от водных протечек. Для этой цели часто применяют пленочные материалы, например, полиэтилен.

Чтобы предотвратить растрескивание стяжки при тепловом расширении специалисты рекомендуют применять демпферную ленту, которую наклеивают по периметру помещения.

С целью сокращения тепловых потерь укладывается теплоизоляция, способная справляться с большими нагрузками и имеющая высокое термическое сопротивление. Для этой цели используется фольгированное покрытие, имеющее отличную механическую прочность, небольшую степень сжатия и равномерно распределяющее тепло по поверхности пола. Для крепления труб и фиксации стяжки используется армирующая металлическая сетка.

Монтаж тёплого пола

Расход трубного материала во многом зависит от того, как будет укладываться контур отопления – «улиткой» или «змейкой». Рекомендуемая схема разводки полипропиленовых труб своими руками – «улитка». Она демонстрирует высокую эффективность эксплуатации тёплого пола. Но реализовать такую схему немного сложнее.

Для расчёта необходимого количества трубы при определенном шаге петли можно воспользоваться данными из таблицы.

Таблица 1

Шаг, миллиметры	Расход трубы в метрах погонных на 1 м2
300	3,4
250	4,0
200	5,0
150	6,7
100	10,0

Так или иначе, система будет отличаться неправильной геометрической формой, состоящей из большого числа поворотов и изгибов с разными радиусами. Поэтому точно рассчитать необходимый метраж трубы очень проблематично.

Чтобы рассчитать количество материала, можно разметить будущую систему на полу и измерить ее

Выход из положения видится в применении одного из двух способов:

• использование длинной нитки;
• создание проекта на листе «миллиметровки».

В последнем случае времени придётся потратить больше. Для этого необходимо:

• перенести на бумагу план отапливаемой комнаты;
• нарисовать разводку отопления полипропиленовыми трубами.
• измерить получившуюся «змейку» или «улитку» курвиметром или линейкой. Полученная цифра будет соответствовать необходимой длине трубы.

Использование прочной верёвки куда проще. Её достаточно протянуть по месту предполагаемой прокладки труб и после этого замерить длину. Независимо от избранной методики, необходимо учесть возможный перерасход. Для этого добавьте к рассчитанной длине 10%.

Разводка теплых полов из полипропиленовых труб своими руками по схеме «улитка» предполагает параллельную укладку магистралей подачи и обратки. При этом процедура выгибания материала существенно упрощается. Для крепления труб используются пластиковые клипсы или специальные металлические хомуты. Фиксация крепежа к стяжке выполняется дюбелями через слой теплоизоляции.

Существует ещё один способ крепления труб тёплого водяного пола – к армирующей сетке. Это более рациональный вариант, поскольку укладка производится намного равномернее, а прочность стяжки при этом увеличивается. Крепить трубы можно проволокой или пластиковыми хомутами, однако использование скоб ускорит монтаж.

Укладывать тёплый пропиленовый пол лучше из катушки или рулона. Такой подход обеспечит минимальное количество соединений и сэкономит не только время, но и деньги. Элементы крепежа необходимо располагать на удалении 80 см друг от друга. Хомуты сильно не затягивайте, поскольку линейное расширение вызовет деформацию трубы.

Крепить трубу к полу можно при помощи специальных клипс, располагать которые нужно равномерно через равные расстояния

Рекомендуется использовать сегменты примерно одинаковой длины, а их количество должно соответствовать количеству выходов на коллекторе. Приобретать трубы следует с учётом их линейного расширения и необходимой мощности. Стандартным показателем является диаметр 2см

При покупке полипропиленовых труб для теплого пола особое внимание уделите их качеству, ведь системой вы планируете пользоваться не один год

Уложив магистраль, проверьте качество имеющихся в ней соединений. Если всё в порядке, приступайте к монтажу коллектора.

Как залить канализационные трубы в пол

Замуровывание канализационной трубы – это способ рационального использования площади, придание интерьеру помещения законченного эстетического вида. Но в процессе монтажа возникает вопрос: можно ли прятать коллектор под слоем бетона, не произойдут в дальнейшем аварии, в местах с трудной доступностью.

Ограничения

Систему отвода сточных вод проводят, руководствуясь требованиями и нормами СНиП 2.04.01-85:

• Удаление жидких отходов осуществляется по самотёчным магистралям.
• Прокладка допускается на технических этажах, производственных и подсобных помещениях, подвальных этажах, специализированных технологических помещениях, предназначенных для обустройства коммуникаций.
• Скрытое устройство разрешёно над навесным потолком, в технологических шахтах, ванных комнатах или душевых, в конструкциях со скрытием под слоем бетона.
• Нельзя протягивать канализационные трубы в обеденных зонах, детских спальнях дошкольных и школьных учреждений, палатах и кабинетах больниц, жилых комнатах, помещениях с электрооборудованием (щитовые, трансформаторные), залах общегражданского назначения (читальни, библиотеки, учебные аудитории и т.п.).

Причины

Необходимость заливать бетоном коллектор, проходящий в помещении, вызвана рядом факторов:

• смена устаревшей конструкции на новую;
• ремонт канализационной трубы;
• текущий ремонт сантехнических помещений, кухни;
• имеется возможность приподнять уровень пола без особой потери пространства;
• есть возможность спрятать канализационные трубы в пол, стены при возведении нового здания или частного дома.

Удаляя канализационную трубу в слой бетона, возникает ряд положительных моментов:

• появляется возможность рационально планировать внутреннее пространство помещения;
• спрятанные трубы в пол «не мозолят» глаза;
• помещение освобождается от «торчащих» элементов коммуникаций.

Нюансы монтажа

Решая проблему: можно ли замуровывать магистраль под кирпич или стяжку, необходимо учесть технические свойства материала коллектора. Жидкие отходы могут иметь разную температуру, от 0 до 90°C. Этот фактор вызывает появление внутри канализационной трубы напряжение, вызванное тепловым расширением. Пластиковая конструкция, обладая меньшей прочностью, может получить механические повреждения и потерю герметичности.

Устранению вредных явлений и снижение нагрузки помогает простое действие. Прежде чем устанавливать канализационную трубу в укрытие, её обматывают несколькими слоями полиэтиленовой плёнки. Это создаст свободу расширения в разных плоскостях. Дополнительный плюс избавления трубы от тепловых перегрузок, – снижение влияний на кольцевые резиновые уплотнения в местах стыка отдельных частей магистрали.

Заключительные штрихи

На последнем этапе каждый контур следует подключить к коллектору. При этом один конец контура подключается к подаче, другой – к обратке. После полного монтажа стоит убедиться в целостности всей системы. Для этого в трубы запускается вода под давлением. Теперь, проверьте каждый стык на предмет течи. Процесс запуска выполняется по такой технологии:

• Закачиваете нагретый теплоноситель в систему под давлением, которое в 1,5 раза выше рабочего и не ниже 6 бар.
• По прошествии получаса поднимаете давление до прежнего показателя.
• Эту процедуру следует проделать 3 раза, после чего оставляете систему на сутки.
• Если по истечении этого времени давление упадет не больше чем на 2 бара, то монтаж и запуск произведен правильно.

Если вы все еще переживаете за целостность системы, перед заливкой стяжки нагрейте воду до 80°С. Так, вы сможете проверить систему теплого пола из полипропиленовых труб на предмет герметичности каждого паечного соединения.

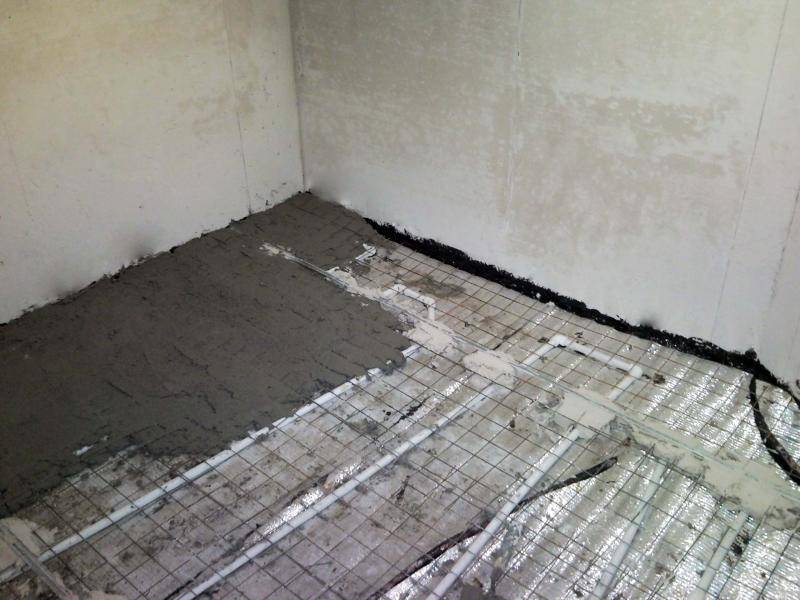

В самом конце остается залить всю конструкцию стяжкой. Заливается она по маякам. Теперь теплый пол готов к использованию, останется только дождаться полного высыхания бетона. Чтобы бетон был прочным, добавьте в него пластификатор. Так, мы узнали о том, как сделать теплые полы из полипропиленовых труб.

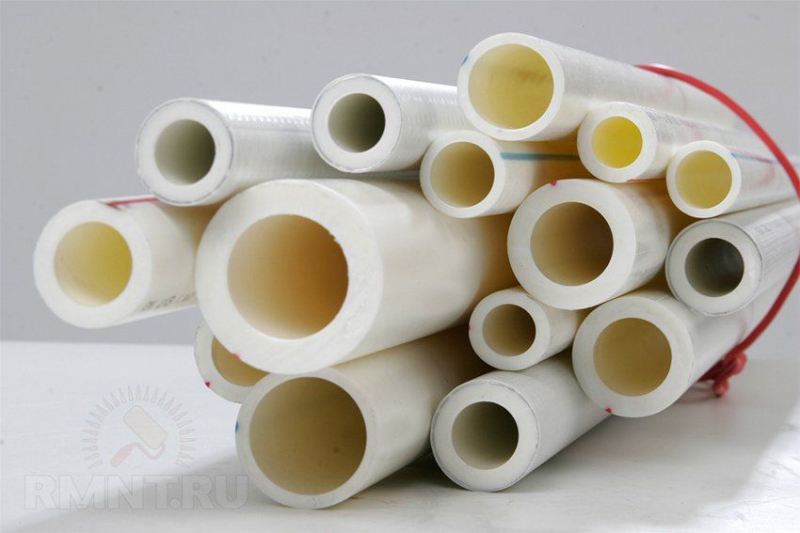

Достоинства полипропиленовых труб

К преимуществам этих изделий относят:

1. Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
2. Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
3. Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
4. Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
5. Отсутствие в них бактериальной флоры.
6. Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
7. Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
8. Небольшой вес по сравнению с изделиями, выполненными из стали.

Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.

Установка теплых полов из полипропилена

Первым этапом установки теплого пола из полипропилена является подготовка основания. Поверхность пола должна быть ровной и чистой. При необходимости рекомендуется устранить неровности и удалить пыль и грязь.

Далее необходимо провести монтаж полипропиленовых труб, которые будут нагревать пол. Трубы устанавливаются на специальную сетку или мат из стекловолокна, который служит для укладки и защиты труб от повреждений. При укладке труб необходимо соблюдать определенные промежутки между ними и не перекрещивать их.

После укладки труб необходимо приступить к монтажу распределительного коллектора и регулирующего клапана. Распределительный коллектор служит для подачи и отбора теплоносителя в теплый пол, а регулирующий клапан позволяет отрегулировать температуру подачи теплоносителя.

После установки всех элементов системы, следует провести гидравлическое тестирование с целью обнаружения возможных утечек и исправления их. Затем можно приступить к заполнению системы теплоносителем и проверке работы системы.

Важно отметить, что установку теплого пола из полипропилена рекомендуется проводить специалистами с опытом работы с такой системой. Неправильная установка может привести к нарушению работы системы и проблемам с обогревом помещения

В итоге, теплые полы из полипропилена представляют собой эффективную и экономичную систему обогрева

Важно при установке следовать рекомендациям производителя и обратиться к специалистам для правильной установки и настройки системы

Преимущества теплых полов из полипропилена

Теплые полы из полипропилена представляют собой инновационное решение для обеспечения комфортной температуры в помещении. Они обладают рядом преимуществ, которые делают их популярным выбором для обогрева домов, офисов и других зданий.

Вот основные преимущества теплых полов из полипропилена:

1. Энергоэффективность: Теплые полы из полипропилена обеспечивают равномерное распределение тепла по всей площади помещения. Это позволяет сэкономить энергию и снизить затраты на отопление.

2. Комфорт: Теплые полы обеспечивают приятное ощущение тепла под ногами. Они позволяют поддерживать оптимальную температуру в помещении, что создает комфортные условия для жизни и работы.

3. Экологичность: Полипропилен – безопасный и экологически чистый материал, который не выделяет вредных веществ при нагревании. Теплые полы из полипропилена являются экологически безопасным решением.

4. Устойчивость к влаге: Полипропилен не впитывает влагу и не подвержен коррозии, поэтому теплые полы из полипропилена можно использовать во влажных помещениях, таких как ванные комнаты и кухни.

5. Простота монтажа: Укладка теплых полов из полипропилена не требует особых навыков или сложного инструмента. Их можно легко установить самостоятельно или с помощью специалистов.

Теплые полы из полипропилена являются надежным и эффективным решением для обогрева помещений. Они обеспечивают комфортную температуру и экономию энергии, что делает их отличным выбором для любого типа здания.

Укладка труб — инструкция

С этим пунктом всё проще. Возможны только несколько основных вариантов укладки труб теплого пола:

1. Улитка.
2. Змейка.

Но они могут быть одинарные и двойные, а кроме этого, их можно сочетать в одном помещении. У них есть как свои достоинства, так и недостатки.

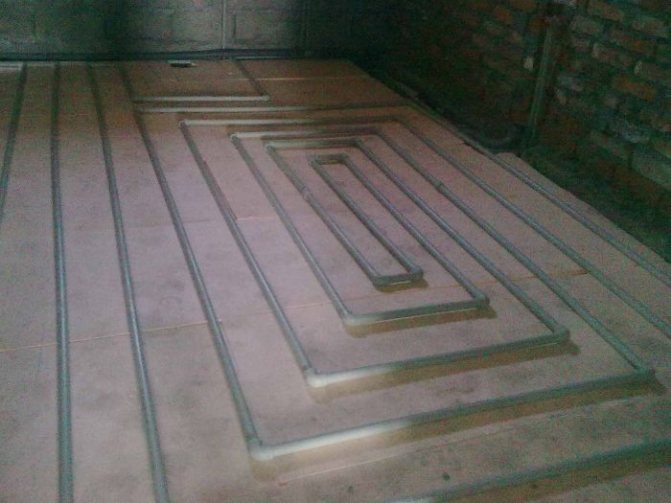

Улитка:

Преимущества	Недостатки
Нагрев более равномерный; Теплоотдача выше.	Расход труб больше на четверть; Сложнее выполняется монтаж; Увеличивается количество поворотов, а значит требуется более высокое давление.

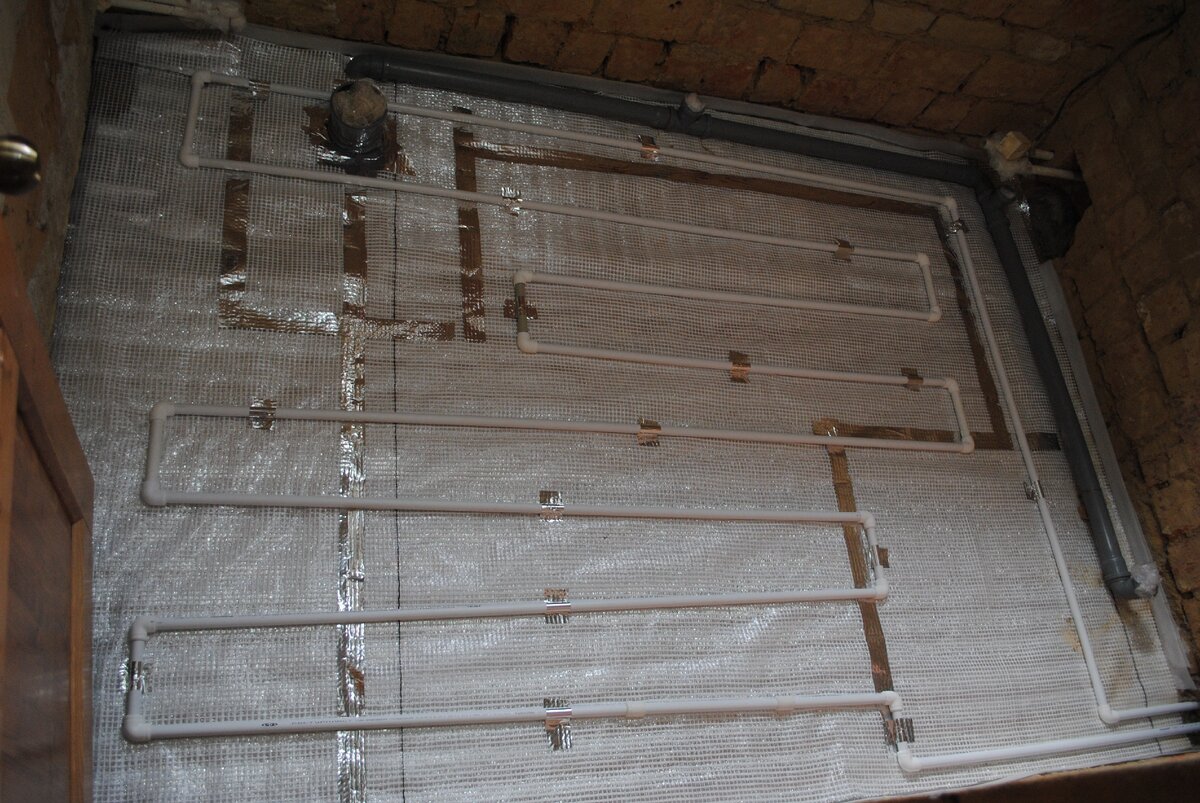

Змейка:

Преимущества.	Недостатки.
Простой монтаж; Материала уходит меньше.	Прогрев пола не равномерный. При неправильном монтаже возможно появление эффекта «зебры».

Совмещать эти два варианта можно следующим образом. Например, сразу после захода в комнату, вдоль наружных стен труба для теплого пола укладывается змейкой, а затем на всей остальной площади улиткой. При таком подходе, сразу решается две задачи. Первое, увеличить теплоотдачу у самых холодных стен, и обеспечить более равномерный прогрев пола по центру комнаты.

Также, можно менять и шаг укладки труб. Обычно  он варьируется от 15 до 20 см между витками, но его можно уплотнять вдоль внешних стен. При этом, даже если трубы будут иметь больший радиус поворота нежели это требуется, можно укладывать их применяя булавовидный изгиб.

Применение матов для теплых водяных полов

Расчет количества труб

Рассчитать количество труб на одну комнату можно тремя способами:

1. Нарисовав на миллиметровке точную схему укладки с последующим замером.
2. Уложив в комнате точную копию контура водяного тёплого пола с помощью шпагата, с последующим замером.
3. Нарисовав на полу контур труб мелом, и затем замерить проложенный отрезок с помощью курвиметра.

Обратите внимание, что длина одного контура не должна превышать 120 метров. При этом, если организуются несколько контуров запитанных от одного насоса, то максимальный разбег длин труб не должен превышать 10%

Процесс укладки

Есть два варианта укладки труб водяного тёплого пола.

1. Укладывать на сетку (или монтажную ленту) с фиксацией хомутами или проволокой.
2. Укладывать на специальные маты с углублениями для труб.

Первый способ предпочтительнее, ибо он обходится гораздо дешевле. Стоимость фирменных матов с бобышками, неоправданно завышена. А фиксация к сетке более надёжная. Монтажная лента предлагается как вариант, но её использование более трудоёмко, ибо она требует фиксации к утеплителю. И расстояние между каждой лентой должно быть 30 см.

После укладки контура

Перед заливкой стяжки, необходимо промыть и опрессовать уложенный контур. Лучше всего это делать, подняв температуру теплоносителя на 50% выше нормы (до 45°C) При этом нагрев теплоносителя должен проходить равномерно, со скоростью ≈ 5°C/час, начиная с комнатной температуры. После достижения требуемого нагрева, систему оставляют в этом состоянии на пару суток. Если в течении этого времени не появится протечек, то можно быть уверенным, что в дальнейшем проблем не возникнет.

К заливке стяжки можно приступать только после слива воды из системы. Толщина стяжки должна быть не менее 5 см. Крайне желательно применять дисперсное армирование стальной фиброй. При добавлении стальной фибры в количестве 0,7% (1 кг фибры на 1 м3 раствора) повышается прочность стяжки и ликвидируется возможность образования трещин.

Первое включение водяного теплого пола проводят по следующей схеме. В первые сутки теплоноситель нагревают до 18°C, на каждые следующие сутки температуру повышают на 2°C. В таком темпе, в течении 6 дней доводят температуру до 30°C и выдерживают полы в течении суток. Затем можно устанавливать необходимый режим работы водяного тёплого пола.

Достоинства полипропиленовых труб

К преимуществам этих изделий относят:

1. Долговечность – при соблюдении основных правил эксплуатации системы, а также температурного режима в ней до 75 градусов, изделия могут прослужить свыше 25 лет.
2. Герметичность стыков обеспечивается применением специальной технологии соединения отдельных составляющих трубопровода при помощи паяльника.
3. Эластичность, высокая механическая прочность и морозоустойчивость. Даже если транспортируемая жидкость замерзнет, то изделия немного расширяются, а затем возвращаются к своим исходным размерам.
4. Не подверженность коррозии, не боятся воздействия растворителей и кислот, отложения солей на внутренних поверхностях.
5. Отсутствие в них бактериальной флоры.
6. Низкая теплопроводность и отсутствие конденсата обусловлены одинаковой температурой теплоносителя на входе и выходе из системы.
7. Невысокая стоимость труб и соединительных элементов по сравнению с альтернативными вариантами.Высокие экологические показатели материала позволяют не наносить вреда окружающей среде при его эксплуатации и утилизации.
8. Небольшой вес по сравнению с изделиями, выполненными из стали.

Полипропиленовые трубы, применяемые для теплого пола, оказываются под воздействием больших температур, и изменяют свои размеры. Обычно коэффициенты термического и линейного расширения фиксируются в их характеристиках. Поэтому специалисты рекомендуют при монтаже отдать предпочтение изделиям армированным стекловолокном или алюминием.

Теплые полы из полипропиленовых труб — отличное решение для обогрева помещения

Одним из главных достоинств полипропиленовых труб для теплых полов является их надежность и долговечность. Трубы из полипропилена обладают высокой устойчивостью к механическим повреждениям, коррозии и воздействию химически агрессивных сред. Благодаря этому, эксплуатационный срок такой системы может достигать нескольких десятков лет.

Теплые полы из полипропиленовых труб имеют ряд преимуществ по сравнению с другими системами обогрева. Они обладают высокой эффективностью, так как тепло передается непосредственно от пола к ногам человека, а затем поднимается вверх, равномерно нагревая всё помещение. Кроме того, подогрев пола создает более комфортный и здоровый микроклимат в помещении, без сквозняков и перепадов температур.

Еще одним преимуществом теплых полов из полипропиленовых труб является возможность управления системой обогрева. С помощью терморегуляторов можно регулировать температуру пола в зависимости от потребностей и предпочтений пользователей. Это позволяет сохранять оптимальный уровень комфорта и экономить энергию.

Несмотря на все преимущества, теплые полы из полипропиленовых труб имеют и некоторые недостатки. Например, их установка требует профессиональных навыков и определенных знаний. Кроме того, стоимость такой системы может быть выше, чем у других типов обогрева.

Однако, в целом, теплые полы из полипропиленовых труб являются отличным решением для обогрева помещений. Они обеспечивают равномерное и комфортное распределение тепла, имеют высокую надежность и долговечность, а также позволяют регулировать температуру в помещении. Такая система будет идеальным выбором для тех, кто ценит комфорт и экономию энергии.

Полиэтилен и полипропилен: преимущества и недостатки

Прежде чем отдать предпочтение тому или иному варианту, рассмотрим подробнее трубы из сшитого полиэтилена и полипропилена.

Сшитый полиэтилен

Современный полиэтиленовые трубы не имеют шва

При слове «полиэтилен», да ещё и сшитый, у большинства простых обывателей сразу же возникает образ чего-то непрочного и недолговечного, но это отнюдь не так. Современные технологии позволяют сшивать материалы таким образом, что на поверхности трубы не остаётся никакого шва, ослабляющего прочность конструкции.

Совсем недавно полиэтиленовые шланги сваривались продольным швом, что не делало их особенно прочными. В результате самой распространённой области их использования были дачи и приусадебные хозяйства, где их применяли для поливки насаждений.

Но полиэтилен, сшитый при помощи современных технологий, обладает повышенной прочностью. Особенно это касается полиэтиленовой трубы РЕ-RТ, то есть с повышенной термостойкостью. Структура стенки такой трубы представляет собой трёхмерную сетку с прочными молекулярными связями. Это достигается тем, что сварка трубы идёт на молекулярном уровне, в результате образуется практически монолитное соединение.

Среди минусов полиэтиленовых тёплых полов можно отметить их недостаточную стойкость к внешним физическим воздействиям.

Давление извне способно пережать трубу, что приведёт к проблемам с циркуляцией теплоносителя по системе, поэтому полиэтиленовые обогревательные элементы рекомендуется укрывать бетонной стяжкой, которая играет роль своеобразного панциря, защищающего их от давления со стороны напольного покрытия.

Полипропилен

Трубы, сделанные из данного материала, известны сегодня практически каждому. Именно они за последнее десятилетие почти вытеснили в строительстве «классику» в виде металлических водопроводных труб.

Полипропиленовые трубы обладают целым спектром неоспоримых плюсов:

1. Длительный срок эксплуатации, достигающий при правильном монтаже до 50 лет.

2. Высокая стойкость к различным химическим реагентам. В связи с этим в качестве теплоносителя можно использовать не только воду, но и антифриз или этиленгликоль.

   Полипропилен меньше коррозируется и меньше шумит при прохождении воды по трубам

3. Стойкость к коррозии и отложениям солей и ржавчины. Полипропилен абсолютно индифферентен к молекулам воды, поэтому трубам не угрожает ни коррозия, ни ржавчина, а гладкая внутренняя поверхность препятствует отложению на стенках различных осадков, содержащихся в теплоносителе.
4. Пониженный уровень шума. При циркуляции жидкости по трубам шумы почти полностью поглощаются толстыми многослойными полипропиленовыми стенками.
5. Высокая механическая прочность. Полипропиленовую трубу практически невозможно передавить в отличие от мягких полиэтиленовых видов, поэтому вовсе не обязательно прятать нагревательные элементы из полипропилена в бетонную стяжку.

Имеют обогревательные системы и свои недостатки. Прежде всего, это ограничения в нагрузках, которые составляют 7,5 атмосфер давления и + 95 С максимальной температуры. Рекомендуемая рабочая температура составляет + 75 С.

Для того, чтобы согнуть такой материал понадобится специальное оборудование

При превышении данных параметров полипропилен начинает деформироваться и значительно увеличиваться в объёмах. Другой минус таких труб – чрезмерная жёсткость.

Настелить полипропилен «змейкой» или спиралью, как полиэтиленовые трубы, вряд ли получится, поэтому при монтаже тёплого пола из полипропилена невозможно будет обойтись без «утюга» для сварки труб и переходников-уголков для соединения отдельных элементов.

После ознакомления со всеми преимуществами и недостатками полипропилена и полиэтилена вы сможете сделать наиболее подходящий для вас выбор.

Если вы решили использовать в качестве материала для тёплого пола полипропиленовые трубы, следует ознакомиться с основными критериями их выбора.

Правила укладки контуров

Чтобы обеспечить эффективную работу данной отопительной системы, требуется соблюдение основных правил укладки контуров. Их общая длина не должна быть больше 80 м. Для равномерного прогрева оптимальной считается длина до 50 м, стандартный диаметр – 2 см. Расчет контура и его шаг выполняется для каждого отдельно взятого помещения, особенно если в них разные температурные режимы.

Процесс укладки теплого пола

Укладка труб может выполняться с использованием разных схем:

• спиралью;
• сдвоенной спиралью;
• змейкой – петлями;
• улиткой.

Выбор подходящей схемы зависит от параметров помещения и функционального предназначения его зон. Например, схема спираль обеспечит равномерное прогревание помещений, имеющих правильную форму, а змейка больше подойдет, чтобы горячий теплоноситель в первую очередь попал в холодные зоны, а затем осуществлял обогрев других частей комнаты.

Укладка труб спиралью

После укладки полипропиленовых труб производится их крепление хомутами к металлической армирующей сетке.  Дальше они подключаются к контурам, а система заполняется водой для проверки в ней протечек. Давление в системе должно превышать рабочее в 1,5 раза, но быть не меньше 6 бар. Дальше давление повышают до предыдущего показателя каждые полчаса не менее 3 раз, а затем оставляют на сутки. Если за это время давление не упадет больше чем на 2 бара, то укладка выполнена отлично.

Достоинства полипропиленовых труб

Теплые полы из полипропиленовых труб имеют ряд преимуществ и достоинств:

1. Долговечность — полипропиленовые трубы обладают высокой стойкостью к коррозии и химическим веществам, что обеспечивает их долгий срок службы.

2. Устойчивость к температурным изменениям — полипропиленовые трубы сохраняют свои свойства при перепадах температуры, не теряя прочности и гибкости.

3. Низкая теплопроводность — полипропиленовые трубы обладают низкой теплопроводностью, что снижает потери тепла при передаче воды через систему теплого пола.

4. Удобство монтажа — полипропиленовые трубы легкие и гибкие, что облегчает их укладку и монтаж в системе теплого пола.

5. Экологическая безопасность — полипропиленовые трубы не содержат токсичных веществ и не испускают вредных паров, что делает их экологически безопасными для использования в жилых помещениях.

6. Устойчивость к загрязнениям — полипропиленовые трубы имеют гладкую внутреннюю поверхность, на которой не оседают и не скапливаются загрязнения, что обеспечивает более чистую и гигиеническую систему отопления.

Все эти преимущества делают полипропиленовые трубы идеальным материалом для использования в системах теплого пола, обеспечивая комфорт и надежность во время эксплуатации.

Сборка системы

Монтажу системы орошения предшествует разметка участка:

• Он делится на грядки, в каждой из которых на расстоянии 20–60 мм располагаются канавки для труб.
• Затем определяется длина сегментов, трубы нарезаются на участки, рассчитывается потребность в фурнитуре. В сложных и сильно разветвленных конструкциях для центральных магистралей выбирают трубы несколько большего диаметра, чем для периферии.
• Во всех трубах, которые будут укладываться в канавки, через равные промежутки (обычно, 7–15 см) сверлятся отверстия диаметром 2–3 мм.
• Когда каждая отдельная ветвь системы будет готова, приступают к сборке.
• Трубы и элементы фурнитуры стыкуются с помощью паяльника, излишки пластика подрезаются ножом. Лучше применить модульную технологию — собрать отдельные участки системы, уложить их на свои места, а затем продолжить сборку уже в «рабочей зоне».
• Можно укладывать трубы прямо на землю, но лучше предусмотреть небольшие упоры (до 5 см над поверхностью земли). Это предотвратит засорение отверстий.

Теперь можно провести пробный запуск. Если он покажет течи, их можно устранить «холодной сваркой» – композитным клеевым составом. Но надежнее будет перепаять слабые места.

Надеемся, этот материал поможет вам организовать равномерное орошение участка, а значит — обеспечить здоровье и процветание растений. Удачи и хороших урожаев!
