Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Особенности монтажа
Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.
Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

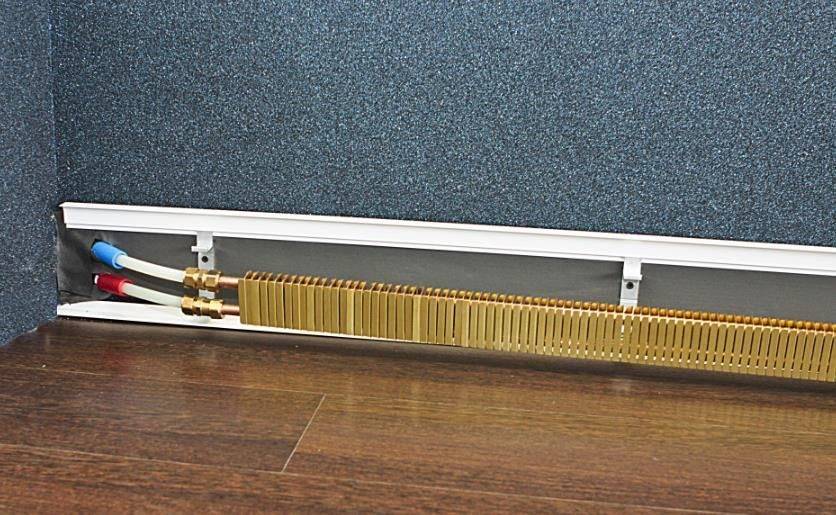

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.
Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.
Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.
Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.
Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.

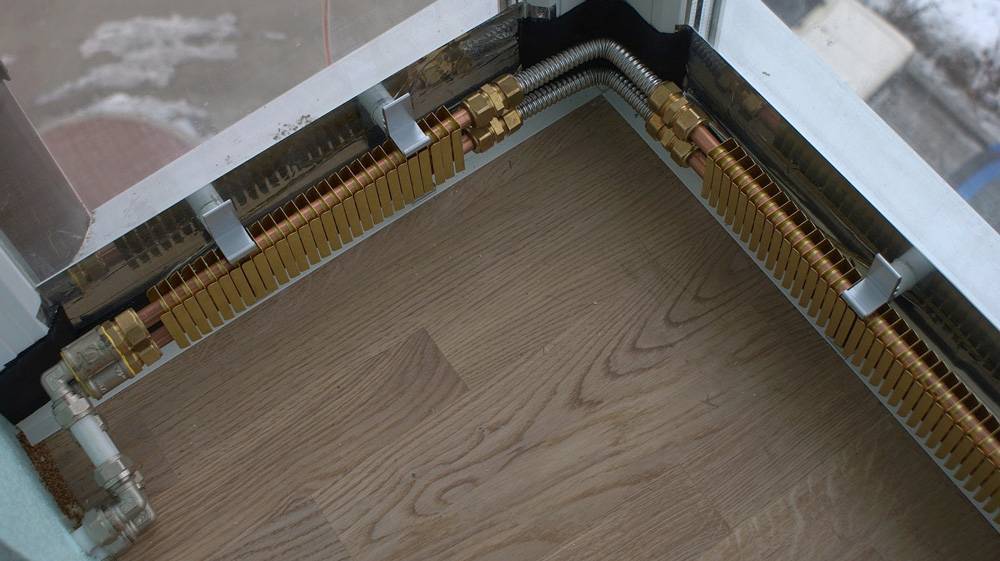

Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.
На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.
Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.
Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.
При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.
Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.
Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.
Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.
Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.
То есть, система полностью ремонто-пригодная и удобная в эксплуатации.
https://youtube.com/watch?v=4zAyfZcAUDo%3F
Преимущества и недостатки плинтусного отопления
Прежде, чем отказаться от того, чтобы покупать плинтус для отопительных труб, стоит знать о следующих его преимуществах:
- тепловая энергия равномерно распределяется по всему помещению, а особенность инфракрасного излучения такова, что прогреваются лишь светопроницаемые предметы;
- наблюдается равномерность прогревания воздушных масс, чего сложно достигнуть в случае с конвекцией;
- человеческий организм инфракрасное излучение воспринимает, как естественное;
- перекрытия имеют температуру приблизительно равную температуре тела, а потому не происходит дисбаланса при взаимодействии;
- стены и потолок сухие, а потому не возникает эффекта конденсации;
- монтаж такой системы очень прост, а также плинтус для скрытия труб отопления подходит, как нельзя кстати: различные элементы не видны при визуальном осмотре и на фото, что является очень эстетичным;
- осуществлять ремонт на плинтусах под отопительную систему также очень легко;
- система при использовании плинтусов допускает использование специальных терморегуляторов, удерживающих в помещении определенный микроклимат;
- средняя температура теплоносителя отрицательного влияния на эффективность системы не имеет, а наоборот позволяет экономить до 30-40% затрачиваемой на его нагрев энергии.
Недостатки у такой системы, конечно же, имеются:
- отопительный контур под плинтусом не может быть длиннее 15 метров, чтобы сохранялась эффективность системы. В больших зданиях необходимо использовать распределительные коллекторы, позволяющие объединить в пределах строения или комнаты сразу несколько контуров;
- нельзя допускать блокировки щелей в плинтусах, чтобы тепловые потоки распределялись равномерно, а инфракрасное излучение при этом прогревало все помещение без препятствий. Естественно, полностью отказаться от обстановки комнаты не получится, потому необходимо обозначить достаточно пространства на каждой из стен, равномерно распределив такие участки;
- на плинтус напольный для труб отопления недопустима установка различных декоративных накладок, ухудшающих показатели теплоотдачи;
- поскольку радиаторы отопительной системы будут прилегать к стенным перекрытиям максимально плотно, то в стенах недопустимо использование материалов неустойчивых к образованию трещин, другим деформациям и последующему разрушению;
- стоимость такой системы достаточно высока, т.к. в конструкции используются дорогостоящие материалы, отказ от которых скажется на эффективности функционирования.
Принцип действия и отличия
Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.
Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.
При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные
Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.
Плинтусное отопление действует по-другому
Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу
Потому получается, что вверху не теплее (или не намного теплее), чем внизу
Потому получается, что вверху не теплее (или не намного теплее), чем внизу.
На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен
И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом). Потому восходящий теплый поток отсекает холод от стен и нагревает их
Потому восходящий теплый поток отсекает холод от стен и нагревает их
Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло
Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.
Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37 o C а воздуха 16 o C. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

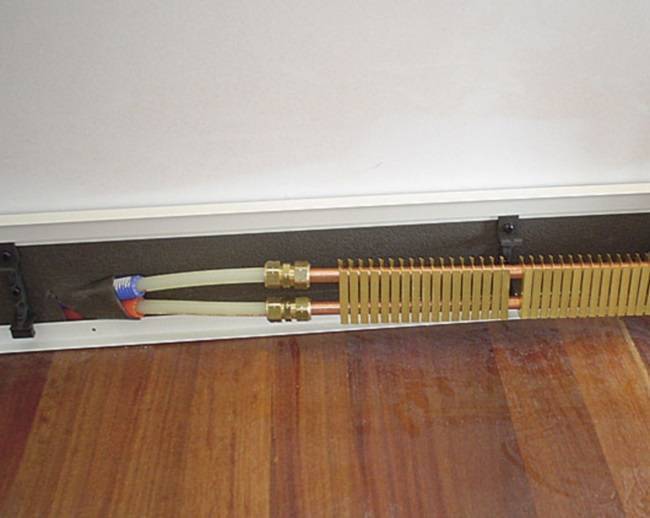

Так выглядит один из вариантов вблизи
Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать. А стены нагреются все равно
А стены нагреются все равно
А стены нагреются все равно.
Устройство отопления
Плинтусное водяное отопление во многом напоминает простое радиаторное, за исключением того, что обогревающие элементы имеют маленькие размеры и скрыты в плинтусах, соответственно, трубопровод кроме этого скрыт за панелями.
Так, система складывается из следующих элементов:
- Коллектор распределения контуров,
- Радиаторные плинтусные блоки,
- Плинтус для труб отопления, скрывающие разводку.
Остальные элементы такие же, как и при простом отоплении помещения — циркуляционный насос, котел, расширительный бачок и пр. Раздельно направляться рассмотреть радиаторные блоки, каковые складываются из нескольких элементов:
| Настенная планка | Помогает основной, к которой крепится радиатор. |
| Теплообменник | Складывается из двух бронзовых трубок, на каковые крепятся вертикальные латунные либо алюминиевые ламели. |
| Короб из алюминия | Скрывает теплообменник и так делает декоративную функцию. Короб в большинстве случаев сверху и снизу имеет щели для конвекции воздуха. Высота короба оставляет около 140 мм, а ширина – 22 мм. |
Для подвода теплоносителя к радиаторным плинтусам и отвода холодной жидкости употребляются особые пластиковые трубки.
Обратите внимание! Большая температура в системе не должна быть больше 85 градусов, а давление – 3 атмосферы. В другом случае пластиковые трубки смогут повредиться, что приведет к аварии
Какой должна быть система отопления
Экономичной и энергосберегающей, что особенно важно в настоящее время, когда дорожают энергоносители; Способной использовать различные источники энергии, в том числе и альтернативные, такие как «тепловые насосы», использующие для нагрева воды энергию земли; Благотворно влиять на самочувствие и здоровье человека; Создавать комфортные условия проживания; Не приносить вред окружающей среде, отвечать высоким нормам экологической безопасности; Иметь широкие возможности применения в современной архитектуре и дизайне помещений. В заключение хотелось бы добавить, что в идеале:
В заключение хотелось бы добавить, что в идеале:
- Конструкция системы отопления должна быть разборной, обеспечивающей удобство монтажа;
- Материал теплообменного модуля должен иметь высокую теплоотдачу;
- Наружные и декоративные элементы должны быть выполнены из прочных материалов.
Выводы:
Не смотря на то, что теперь знаю как работает теплый плинтус, я еще окончательно не определился как будет выглядеть система отопления моего будущего дома. Попробую рассмотреть теплый плинтус в качестве основной системы отопления частного дома. Об этом вы можете почитать в моей статье на эту тему. В следующей статье я расскажу как выбрать шуруповерт.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Принцип работы плинтусного отопления
Отопление с помощью теплых плинтусов гарантирует равномерность прогрева всего помещения
В основе плинтусной системы отопления лежит особый способ установки составляющих ее элементов — у нижней границы стены. Таким образом, достигается возможность более рационально распределять тепловые потоки. Будучи установленными по всему периметру помещения, плинтусные конвекторы отопления передают тепло не столько окружающему воздуху, сколько непосредственно стенам, от которых, в свою очередь, нагревается и комнатный воздух. Рекомендуется расположение плинтусных радиаторов отопления преимущественно вдоль наружных стен, но возможна их установка и вдоль внутридомовых перегородок.
Обогревательные устройства настолько компактны, что по своему внешнему виду почти неотличимы от обычных плинтусов. Внутри каждого конвектора имеются теплообменные модули, которые, в зависимости от типа системы, бывают жидкостными или электрическими. Теплопроводность этих отопительных приборов близка к максимально возможной, поскольку их конструктивные элементы по большей части изготовлены из меди и алюминия. Нагревать радиаторы отопления плинтусные достаточно всего лишь до температуры 40–45 °С.
Монтаж системы плинтусного отопления может быть выполнен в виде подиума, на который устанавливают мебель
Корпуса устройств оснащены двумя рядами прорезей: через нижние внутрь поступает холодный воздух, а через верхние наружу выходит нагретый. Плинтусные конвекторы для систем электрического и жидкостного отопления устанавливают вплотную к стене, и тепло как бы струится снизу вверх по поверхности стены. В результате, судя по отзывам, плинтусное отопление обеспечивает более равномерный обогрев комнаты, по сравнению с обычными радиаторами.
Вначале обратим внимание на особенности плинтусной разводки труб в традиционных системах водяного отопления
Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа
Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.
Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .
Плинтусный электрический конвектор Techno
Устройство
Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.
Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.
В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.
Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:
- Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
- Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.
Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.
Плинтусный конвектор сконструирован из:
- пластины из металла, она крепится к стене на расстоянии 1,5 см;
- двух труб, предназначенных для нагрева;
- соединительных элементов и креплений, которые располагаются в углах помещения;
- внешней фасадной части.
Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.
Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:
- площадь помещения;
- длина конвектора ;
- мощность;
- климат местности, в которой вы проживаете.
Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2
Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:
- вес;
- размер;
- мощность прибора;
- устройство теплообменника;
- присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
- оборудован ли встроенным стабилизатором электрического напряжения.
Достоинства и недостатки
Плинтусный электрический конвектор Мегадор
Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:
- Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
- Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
- Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.
Однако при наличии явных плюсов, выделяются и некоторые недостатки:
- в большинстве своем плинтусные электрические конвекторы дорого стоят;
- обладают невысокой мощностью.
Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.
Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:
- В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
- На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
- Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
- Устанавливается терморегулятор, к нему впоследствии подключается вся система.
- Когда монтаж завершен, обязательно проверьте всю систему.
- И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.
В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.
Производители
Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.
Типы
Изначально теплые плинтусы были разработаны в Европе в начале прошлого столетия и представлены только в электрическом виде. Но путем постоянных исследований и внедрения новых технология сегодня на рынке можно встретить три разновидности плинтусных обогревателей.
Электрический
Электрообогреватель – первая простейшая и бюджетная модель такого обогрева помещения. Представляет собой металлические трубы, внутри которых расположены специальные нагревательные элементы, связанные между собой просиликоненными проводами.
Сегодня специалисты выделяют несколько видов таких плинтусов в зависимости от их мощности:
- мощность 500 ватт, длина кабеля 250 см;
- мощностью в 300 ватт, длиною в 150 см;
- длина кабеля 100 см, а мощность 200 ватт;
- мощность 140 ватт, длина 70 см.
Любой вид такой системы комплектуется специальным регулятором температуры. При этом для каждой части элемента он свой. Такой подход позволяет не только существенно экономить на оплате электроэнергии, но и поддерживать оптимальную температуру воздуха в комнате в районе +18.20 градусов Цельсия.
При нагреве оно начинает усиленно циркулировать. Это позволяет еще больше экономить на электричестве.
Не обошлось здесь и без недостатков: в моменты наивысшего напряжения потребление электроэнергии достигает своего пика. Необходимо также правильно выбирать сечение провода – если оно будет слишком маленьким, то часто будут перебои в работе обогреватели, а он сам будет часто перегорать.
Водяной
Такой теплый плинтус мало чем отличается от обычного радиаторного отопления. В трубах циркулирует вода или же специальная жидкость, которая нагревается в течение нескольких минут до заданной температуры. В такую систему отопления можно заливать воду как из обычных труб, так и содержащую специальные примеси, которые не допускают порчи всей системы в целом.
Помимо этого, такое отопление очень легко установить самостоятельно, а возможность его подключения к системе центрального отопления делает его и максимально экономным и выгодным.
Помимо этого, стальные нагревательные элементы и трубы у водяных теплых плинтусов хоть и являются самыми недорогими, но и наименее эффективными – теплоотдача у них минимальная. Поэтому лучше всего выбирать медные конструкции или те, что изготовлены из нержавейки или специальных сплавов.
Инфракрасный
Такой вариант теплого плинтуса считается самым современным. Обычно его крепят под потолком, но допускается и плинтусная установка. При этом в отличие от двух предыдущих типов такие обогреватели греют не воздух, а непосредственно все предметы, находящиеся в помещении. Это дает возможность сэкономить электричество, понизив в целом температуру воздуха в помещении, однако человек такую разницу не увидит, вообще.
Состоит такой обогреватель из нескольких частей – корпуса из стали, отражателя и нагревательного элемента. Среди всех остальных типов плинтусных обогревателей именно этот является наиболее долговечным.
Основными достоинствами таких плинтусных инфракрасных обогревателей являются:
- универсальность конструкции;
- высокая безопасность и защита от получения ожогов;
- создание максимально комфортных условий в помещении для человека;
- даже холодные стены на ощупь кажутся теплыми.
Если говорить о минусах, то часто возникают проблемы с покупкой некоторых запасных частей – потому их лучше заказывать заранее. А также используя инфракрасный теплый плинтус, лучше всего утеплить фасад здания снаружи – так как большая часть тепла будет выходить сквозь стены.
Монтаж теплого плинтуса
Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.
Еще до приобретения необходимого оборудования нужно спланировать, какой мощности нужны нагревательные элементы и как разместить их по периметру комнаты.
Сборка системы водяного обогрева
Этап 1. Измеряем расстояние от точки, где будет расположен распределительный коллектор, до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.
Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.
Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.
Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.
Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.
Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки
Этап 6
Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы. Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении
Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении
Как и всем коллекторным системам греющему плинтусу требуется циркуляционный насос, стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.
Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.
Сборка системы электрического обогрева
Для теплого плинтуса в электрическом щите надо сделать отдельный автоматический выключатель. Его мощность определяется количеством отопительных модулей.
Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.
Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление
Этап 2. Наклеиваем на стену изоляционную ленту.
Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м напротив модулей системы и на расстоянии от них не менее 2 метров.
Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.
Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.
Этап 5. Сверху закрываем систему пластиковым коробом.
Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно
Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.
Преимущества и недостатки: мнение экспертов
Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.
Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна
Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.
Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.
Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя
К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.
Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.
Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.
Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.
С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.
Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.
Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!
Навигатор по сайту
