Монтаж теплого электрического пола в плиточный клей

Подготовка основания под электрический теплый пол

Греющий кабель или нагревательный мат укладывают только на
ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка
поверхности включает в себя устранение выступающих участков пола, заливку
трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность
неровная под теплый пол, следует сделать стяжку. Если время позволяет можно
использовать бетонную стяжку, но дальнейшие работы будут продолжены только
после полного высыхания поверхности. При ограниченном временном ресурсе и
относительно ровной поверхности, можно отдать предпочтение наливным полам.

Укладывать кабель на деревянный пол или фанеру нежелательно,
это приведет к потерям тепла.

Штробление стены также выполняется на этом этапе.

Совет. Если установка системы электрический пол
выполняется в отремонтированном помещении, можно использовать наружную
прокладку провода – в пластиковые короба.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Виды и характеристики клеевого соединения

Современная строительная отрасль подразделяет клей для плиточных полов на три вида. Поэтому, чтобы определиться какой из них выбрать для применения, нужно узнать все их характеристики.

Однокомпонентный

Такой клей самый распространенный в применении. Он имеет высокий уровень эластичности, прочность и не заметное скрепляющее соединение. К его главным преимуществам так же относят:

1. Простота в применении, так как не требуются какие — либо дополнительные добавки.
2. Не нуждается в разведении. Такая смесь имеет уже готовый пастообразный вид.
3. Медленное застывание. Благодаря этому, можно изменить не правильное расположение плитки.

Этот клеящий раствор благодаря своим характеристикам, подходит под все виды плиток водяного теплого пола.

Характеристика однокомпонентного клея

Такой клеящий раствор состоит из изоцианатов, к которым добавили разные, стимулирующие компоненты, за счет чего он имеет показатели:

• прочность на растяжение;
• затвердевание от 1 до 1,5 часа;
• средний расход не более 1,2 килограмма на один квадратный метр;
• не имеет усадки и ползучести;
• высокая гидроизоляция и термостойкость;
• выдерживает температуры от – 50 до + 120 градусов.

Также особенностью этого клея заключается в том, что он хорошо подходит и для электрических теплых полов, так как может склеиваться  с бетоном и другими материалами, такими как: ПВХ, резиной и штукатуркой.

Двухкомпонентный

Такая смесь состоит из двух основных компонентов, которые смешиваются шесть частей к одной. Первый компонент состоит из сложных полимеров с многоатомными спиртами, которые увеличивают прочность и вязкость смеси. Второй – диизоцианатной жидкостью, которая разбавляет пасту до необходимой консистенции.

Технические характеристики

Перед тем как его применить, нужно по его свойствам понять, подойдет ли он для необходимого напольного покрытия. Характеристики двухкомпонентного клея включают в себя:

1. Расход смеси составляет от 800 грамм до 2 килограмм на один квадратный метр, в зависимости от проводимых работ.
2. Плотность 1,55 килограмм на один литр.
3. Хорошее скрепление с щелочами.
4. Время засыхания составляет от 1 до 2 суток, в зависимости от толщины нанесенного слоя.
5. Не деформируется на полах с подогревом теплого водяного пола.
6. Не содержит органических соединений.

Применяется двухкомпонентный клей со всеми видами напольного покрытия, от ламината и паркета, до разных видов плиток. А благодаря тому, что клей не позволяет просочиться влаги между элементами, готовый пол прослужит долгое время.

Универсальная клеящая смесь

Этот плиточный клей для теплого пола состоит на основе цемента и различных модификаторов. В основе адгезии выступает песок мелкой фракции. Данный материал производится сухой смесью, которую нужно будет приготовить самостоятельно, исходя из прилагающей инструкции на упаковке. У универсального клея есть различные характеристики, которые зависят от внесенных модификаторов производителями. Применяется это клей под все виды теплых полов.

Все эти клеящие растворы изготавливаются, как в России, так и за рубежом. Но какие все же марки наиболее распространенные в применении?

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Для улучшения теплоотдачи трубы закрываются алюминиевыми листами.

Стяжка из пенополистирола

Таким образом решаются одновременно две задачи: утепление снизу для снижения потерь тепла и уменьшение нагрузки на перекрытие. Способ подходит для плитки, если ее приклеить к ГВЛ.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Расчет системы

1. Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
2. Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
3. Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
4. Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
5. Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
6. Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.

Характеристики кабелей в зависимости от тока и мощности системы

• медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
• медные 2 на 1,5: 19 ампер, 4,1 кВт;
• медные 2 на 2,5: 27 и 5,9;
• алюминиевые 2 на 2,5: 20 и 4,4;
• алюминиевые 2 на 4: 21 и 4,5.

Установка электрического пола

К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Виды теплых полов

Кабельный

Здесь кабель выступает в роли источника тепла ТП, для длительной эффективной работы важно приобретать провода с повышенным сопротивлением

Для создания кабельного ТП применяются 3 типа кабеля:

Достоинства:

• Подходит для частных домов и многоквартирных строений;
• Средний срок эксплуатации – 8-10 лет;
• Под такой ТП не нужно делать большую бетонную стяжку, хватит и 25-30 миллиметров;
• Кабельный теплый пол обладает высокой мощностью, поэтому он может быть использован как источник обогрева всего помещения или даже квартиры;

Недостатки:

Если на полу установлена массивная мебель, то одножильный кабель может перегреваться, а это существенно снижает срок службы ТП.

Инфракрасная пленка

ИК-системы функционируют благодаря передающемуся ЭМ-импульсу от пленки, который трансформирует этот вид энергии в тепло и греют твердую поверхность.

Достоинства:

• Можно создать обогрев некоторых участков пола (локальные места, где жильцы пребывают больше всего);
• Стоимость ИК-пленки намного меньше кабельного или водяного ТП;
• Быстрый нагрев пола;
• Возможность установки своими руками;
• Если параллельно подключить ИК-пленку, то можно будет произвести ремонт отдельной части пола без демонтажа всего напольного покрытия;
• Срок службы минимум 20 лет;
• Такой тип ТП не представляет опасности для здоровья человека.

Недостатки:

• Для монтажа плитки понадобится сделать промежуточный слой, для этого подойдет фанера или плита ОСБ;
• ИК-полы потребляют много электроэнергии;
• Если сделать перестановку мебели в помещении, то нарушится режим обогрева.

Водяной теплый пол

Такой вариант состоит из системы труб, по трубам перемещается нагретая вода, иногда в качестве теплоносителя в систему заливается антифриз.

Достоинства:

• Небольшие расходы на поддержание температуры пола (если сопоставлять с остальными видами ТП);
• Смонтировать можно в любом помещении;
• Нет отрицательного воздействия на здоровье людей;
• Срок службы не менее полувека.

Недостатки:

• Водяной ТП можно монтировать исключительно в частных домах;
• Если вы намерены подключать систему к автономному котлу, то для него придется обустроить изолированное от жилой площади помещение;
• Если теплый пол этого типа устанавливается в деревянном доме, то нужно будет обязательно усилить основание. Так как после монтажа труб и бетонной стяжки с плиткой сильно возрастает нагрузка на основание;
• Если система водяного ТП повреждается, то потребуется ее полный демонтаж, так как частично отремонтировать пол никак не получится;
• Нет возможности плавно корректировать температуру ТП;
• Нагрев основания будет неравномерным, так как температура воды на входе и выходе из котла существенно различается;
• Снижается общая высота помещения, так как толщина бетонной тяжки начинается от 10 см;
• Укладка такого ТП самостоятельно — очень сложная работа, поэтому доверять ее следует квалифицированному монтажнику.

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

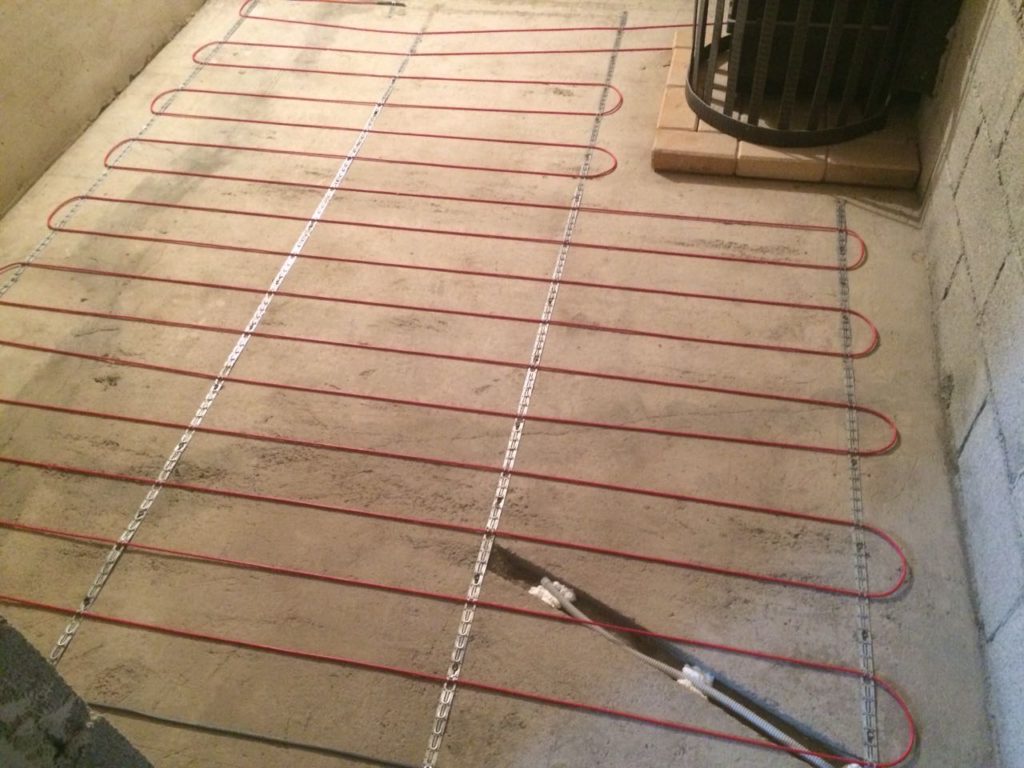

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

• Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
• Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
• Простой монтаж.

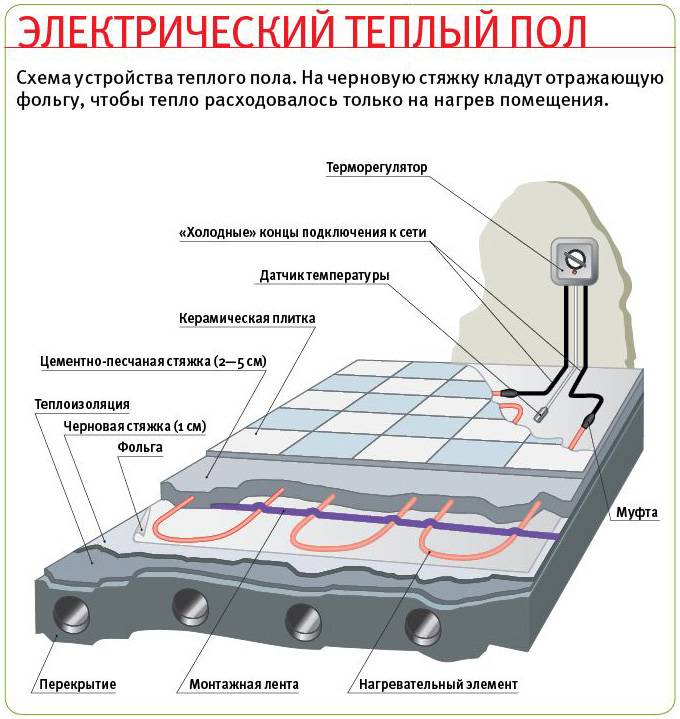

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Как установить такой пол

В то время как большинство людей предпочитает, чтобы профессионал устанавливал им водяной теплый пол под плитку, это действительно может увеличить стоимость.

Те, кто считает себя способным и у кого есть время и терпение, чтобы выполнить работу самостоятельно, могут выполнить следующие шаги.

Шаг 1 – Подготовка к монтажу

Подготовка решает все. Прежде всего необходимо будет убедиться в том, что под рукой имеются все нужные инструкции по эксплуатации, а также чертежи САПР, и тщательным образом изучить их, чтобы получить как можно более представление о процессе монтажа водяного теплого пола под плитку.

• Начинать необходимо с определения места размещения системного коллектора — в той же комнате что и водяной теплый пол под плитку или в другом месте дома?
• Если он будет в другой комнате, необходимо будет просверлить отверстия сейчас (одно отверстие для входа, одно отверстие для выхода на петле). Затем тщательно подметить пространство и отшлифовать все острые края. Пропылесосить всю комнату на максимальной мощности.

Это одна из самых трудоемких частей процесса. И она заслуживает отдельного руководства.

Шаг 3 – Установка коллектора

Начинать следует с закрепления коллектора на стене в соответствии с рекомендуемым расположением на чертежах САПР.

1. Для упрощения обслуживания в будущем необходимо будет убедиться в том, что вокруг устройства достаточно места.
2. Затем подключить насос коллектора и смесительный клапан к водопроводу.
3. Если планируется также запустить радиаторы нужно будет присоединить зональный клапан, чтобы можно было управлять этими элементами по отдельности.

Шаг 4 – Разметка направляющих для захвата

Нужно убедиться, что трубы надежно закреплены перед процессом стяжки, поэтому нельзя упускать из виду этот важный шаг.

Затем необходимо будет подготовить скобы для труб.

Шаг 5 – Разметка трубопровода

Трубы необходимо размещать с интервалом примерно 200 мм (или в соответствии с индивидуальными планами) в виде извилистого узора взад и вперед, убедившись, что осталось достаточно места для трубы, чтобы она могла петлей вернуться к стене вдоль дверного проема. Оставляется достаточно трубы, чтобы добраться до коллектора.

Шаг 6 – Подсоединение труб к коллектору

Во время работы всегда нужно следить за тем, чтобы каждый конец трубы был аккуратно отрезан труборезом (пилы оставляют зазубренные поверхности, которые мешают хорошему уплотнению).

• Отрезают все трубы до нужной длины, а затем надеваются гайка и компрессионное кольцо на верхнюю часть каждой.
• Крепко держа каждую трубу, надо плотно прикрепить ее к стойке шланга, а затем к клапану в коллекторе.
• Затянуть гайку вручную, а затем довернуть гаечным ключом (но не затягивать слишком сильно).

Электрические теплые полы в слой плиточного клея

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

Греющие маты на основе греющего кабеля

Итак:

• Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
• Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
• Еще одним плюсом является меньший диаметр кабеля, что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

Аморфно металлическая лента под плитку

• Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина. Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
• Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.

• Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
• Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена. А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

• Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
• Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
• Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Стержневой углеродный теплый пол

Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Укладка плитки на подготовленный пол

Для облицовки теплого пола плиткой используется специальный плиточный клей с терморегулирующими добавками. Существует два способа такой укладки: рядами или в шахматном порядке. Технология укладки плитки на теплый пол:

1. Делается разметка комнаты, начиная с длинной стены. Мелом и шнуром отмечают первый ряд. От него отбивают последующие ряды. Так делается классическая укладка. При узорной сначала проводятся диагонали с точкой пересечения в центре помещения. От нее и идет раскладка узора. Желательно сначала «насухую» выложить рисунок, сверив точность расчета потребности в плитке.
2. В пластиковой емкости готовится клей из воды и сухого концентрата, смешиваемого с помощью электродрели со специальной насадкой. Он должен быть сметанообразной консистенции.
3. Учитывая то, что состав быстро застывает, готовят порцию, рассчитанную на непрерывную 40-минутную работу.
4. Затем клей наносится на основу при использовании двух видов шпателей: обычного и гребенчатого. Первым смесь разравнивается, а второй, делая основу ребристой, способствует лучшему схватыванию двух поверхностей.
5. За один раз намазывается 1 квадратный метр пола. Каждая плитка немного вдавливается, а затем по ней легонько стучат резиновым молотком.
6. Периодически проверяется поверхность на горизонтальный уровень. Вздыбившийся или просевший элемент убирают и исправляют дефект. Для равномерности укладки на каждую сторону плитки выставляется крестик. Плитки не должны доходить до стены на 1-2 см. Такой зазор является деформационным швом. После схватывания клея крестики убираются.
7. В углы и под мебель помещаются обрезки плитки. А участки возле труб оформляются с помощью картонного шаблона, по которому вырезается соответствующая конфигурация на плитке. Для этого используется плиткорез или стеклорез. Обрезка делается с лицевой стороны плитки.
8. Через сутки делается обработка швов резиновым шпателем, используя затирку. Через 40 минут их смывают холодной водой.
9. Швы по периметру обрабатываются силиконовым герметиком, а затем накрываются плинтусом.
10. Через 2-3 суток можно ставить на пол мебель.

До окончания плиточных работ проверять работу системы нельзя. Полное застывание конструкции, когда ей можно давать полную нагрузку, наступает через пару недель.

Самыми перспективными вариантами системы «теплый пол» являются электрические маты и инфракрасные полы, их относительно легко монтировать с минимальным количеством оборудования. Они прочные и не громоздкие. Такая система с керамической плиткой рассчитана на сотни циклов уборки. Она не чувствительна к попаданию химических веществ, гигиенична и создает равномерную теплоотдачу.

Подключение регулятора температуры

Схема подключения датчика теплого пола

Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.

Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.

Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.

Монтаж электрического теплого пола под плитку
