Тепловые насосы для отопления дома: принцип работы

Отличительные черты

Преимущества

Отопление дома тепловым насосом в сравнении с другими системами обладает:

хорошими параметрами экологичности;
большим сроком службы оборудования без технического обслуживания;
возможностью простого переключения режима обогрева зимой на кондиционирование летом;
высокой годовой эффективностью.

Недостатки

На стадии проекта и при эксплуатации приходится учитывать:

сложность выполнения точных технических расчетов;
высокую стоимость оборудования и монтажных работ;
возможности образования «воздушных пробок» при нарушениях технологии укладки трубопроводов;
ограниченную температуру воды на выходе из системы (≤+65ºС);
строгую индивидуальность каждой конструкции для любого здания;
потребность больших площадей для коллекторов с исключением строительства объектов на них.

Классификация тепловых насосов по характеристике сред

Классификация теплонасосов достаточно объемна. Устройства делятся по роду рабочего тела, принципу изменения его физического состояния, использованию устройств преобразования, характеру необходимого для работы энергоносителя. Если учесть, что на рынке представлены модели с разнообразными комбинациями классификационных критериев, становится понятно, что достаточно трудно перечислить все. Однако можно рассмотреть основные принципы группового деления.

От параметров источника тепла и среды-получателя зависит монтаж, конструкция, а также конечные характеристики теплового насоса. Сегодня предлагается несколько типов инженерных решений.

Воздух-воздух

Теплонасосы воздух-воздух — самые распространенные устройства. Они компактны и достаточно просты. На механике такого типа работают бытовые кондиционеры с режимом отопления. Принцип действия прост:

уличный теплообменник охлаждается ниже температуры воздуха и отбирает тепло;
после сжатия поступающего фреона в радиатор его температура сильно возрастает;
вентилятор внутри комнаты, обдувая теплообменник, обогревает помещение.

Отбор энергии окружающей среды не обязательно производится внешним теплообменником. Для этой цели воздух может нагнетаться в расположенный в комнате блок. Именно так работают некоторые канальные системы.

Если в кондиционере происходит сжатие и расширение фреона, то в вихревых теплонасосах используется простой воздух. Механика работы аналогична: до поступления во внутренний теплообменник газ сжимается, а отдав энергию — задувается интенсивным потоком в камеру отбора тепла.

Вода-вода

Теплонасос типа вода-вода работает по тому же принципу, что и другие установки. Отличаются только среды передачи энергии. Оборудование оснащается погружными зондами, чтобы даже в условиях жесткой зимы добраться до горизонта грунтовых вод с положительной температурой.

В зависимости от потребностей отопления, теплонасосные системы вода-вода могут быть совершенно разного размера. К примеру, начиная от нескольких скважин, пробуренных вокруг частного дома, заканчивая расположенными непосредственно в водоносном слое теплообменниками большой площади, которые закладываются на этапе строительства здания.

Теплонасосы вода-вода отличаются большей производительностью и эффективной мощностью отдачи. Причина — в повышенной теплоемкости жидкости. Слой воды, в котором расположен зонд или теплообменник, быстро отдает энергию, а благодаря огромному объему незначительно снижает свои характеристики, способствуя стабильной работе системы. Также оборудование вода-вода отличается повышенным КПД.

Совет! В определенных условиях схема вода-вода может обойтись без промежуточных узлов в виде накопительных баков отопительной сети. Правильно оценивая существующие климатические условия и выбирая мощность установки, в доме устанавливается водонагреватель с тепловым насосом и организуется эффективная система теплый пол.

Вода-воздух, воздух-вода

Комбинированные системы нужно выбирать особенно внимательно. При этом тщательно оцениваются существующие климатические условия. Например, цикл теплового насоса класса вода-воздух имеет хорошую эффективность для отопления в регионах с сильными морозами. Система же воздух-вода в связке с теплым полом и накопительным бойлером вторичного нагрева способна показать максимальные результаты экономии на территориях, где температура воздуха редко падает ниже -5…-10 градусов.

Расплав (рассол)-вода

Теплонасос данного класса — своеобразный универсал. Он может применяться буквально везде. Показатели его полезной тепловой мощности постоянны и стабильны. Принцип работы рассольно-водного устройства основан на отборе тепла, прежде всего, из почвы, имеющей нормальные показатели влажности или заболоченной.

Расчет теплового насоса класса рассол-вода делается по уровню потребности в энергии для отопления. Методик ее количественного определения предостаточно

Можно произвести максимально четкий расчет, принимая во внимание материал стен дома, конструкции окон, характер почвы, средневзвешенную температуру воздуха и многое другое

Производители рассольно-водных систем предлагают различные варианты моделей, отличающихся мощностью потребления узла преобразования, конструкцией и габаритами внешних теплообменников, параметрами выходного контура. Выбрать оптимальный теплонасос по заранее сформированному списку требований несложно.

Насосное оборудование

Бытовые насосы и их виды

Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:

погружные;
поверхностные.

Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.

за счёт природной энергии

Устройство теплового насоса

Теплонасос – это холодильник, который переносит тепло изнутри наружу.

Такая система включает:

тепловой насос;
оборудование забора (геотермальные зонды, коллекторы);
систему распределения тепла (радиаторы, тёплый пол, стены).

Тепловой насос состоит из:

испарителя;
конденсатора;
расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
компрессора (который сжижает газ и повышает давление).

Принцип действия

газ нагревается

Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.

Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).

В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.

Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.

Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65°С). После горячий газ поступает в конденсатор, где происходит передача тепла от теплоносителя контурам системы обогрева помещения.

Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.

Затем движение повторяет круг.

Тепловые насосы для отопления дома вода вода.

При обустройстве отопительной системы в частном доме хорошо подойдут системы класса вода-вода. Помимо этого они смогут обеспечить жилище горячей водой. В качестве источников природного тепла подойдут различные водоёмы, подземные воды и т.д.

Тепловой насос вода вода

Подобный тип насосов можно использовать для отопления дома даже при низких температурах окружающей среды, так как в глубоких слоях земли всё равно сохраняется плюсовая температура.

Тепловой насос вода вода

Принцип работы теплового насоса вода вода следующий:

Специальный насос гонит воду по медным трубкам системы из внешнего источника в установку.
В приборе вода из окружающей среды воздействует на хладагент (фреон), температура кипения которого от +2 до +3 градусов. Часть энергии тепла воды передаётся фреону.
Компрессор всасывает газообразный хладагент и сжимает его. В результате этого процесса температура хладагента ещё больше возрастает.
Затем фреон направляется в конденсатор, где и нагревает воду до необходимой температуры (40-80 градусов). Нагретая вода поступает в трубопровод отопительной системы. Здесь фреон возвращается в жидкое состояние и цикл начинается заново.

Тепловой насос вода вода: принцип работы

При выборе устройства данного класса стоит обратить внимание на определённые условия:

В качестве источника энергии предпочтение следует отдать открытым водоёмам (легче монтаж труб), на расстоянии не более 100 м. К тому же глубина водоёма для более северных районов должна быть не менее 3 метров (на такой глубине вода обычно не промерзает). Трубы, подводимые к воде должны быть утеплены.
Жёсткость воды сильно влияет на работу насоса. Не каждая модель способна функционировать при высоких показателях жёсткости. Вследствие этого до приобретения устройства берётся проба воды и исходя из полученных результатов подбирается насос.
По типу работы агрегаты делятся на моновалентные и бивалентные. Первые отлично справятся с ролью основного источника тепла (вследствие своей большой мощности). Вторые могут выступать дополнительным источником обогрева.
С мощностью насоса возрастает его кпд, но в то же время и увеличивается потребление электричества.
Дополнительные возможности прибора. Например: корпус с шумоизоляцией, функция нагрева воды для бытовых нужд, автоматическое управление и др.
Для расчёта необходимой мощности прибора нужно общую площадь помещений умножить на 0,07 кВт (показатель энергии на 1 кв.м.). Эта формула действительна для стандартных помещений, с высотой не более 2,7 м.

Как вам статья?

Мне нравитсяНе нравится

Установка насосов

Многие задаются вопросом, насколько эффективно можно использовать тепловые насосы для отопления дома

При установке важно знать, что в большинстве случаев эту систему устанавливают как вспомогательную к основной системе отопления. Из этого следует, что у большинства людей в домах работают два насоса в системе отопления одновременно

Очень редко такую установку монтируют своими силами, потому что нужно произвести точные и сложные расчеты, а это займет немало времени. Легче прийти в магазин и приобрести тепловой насос, изготовленный на заводе.

И лучше воспользоваться услугами специалиста, потому что установка насосов в системе отопления предполагает наличие определенных знаний в данном вопросе. Можно осуществить все работы самостоятельно, но если установка насоса отопления займет больше времени, чем предполагалось, то заводской брак купленной в магазине системы вряд ли будет виновником в данной ситуации. Как происходит монтаж теплового насоса можно прочитать здесь.

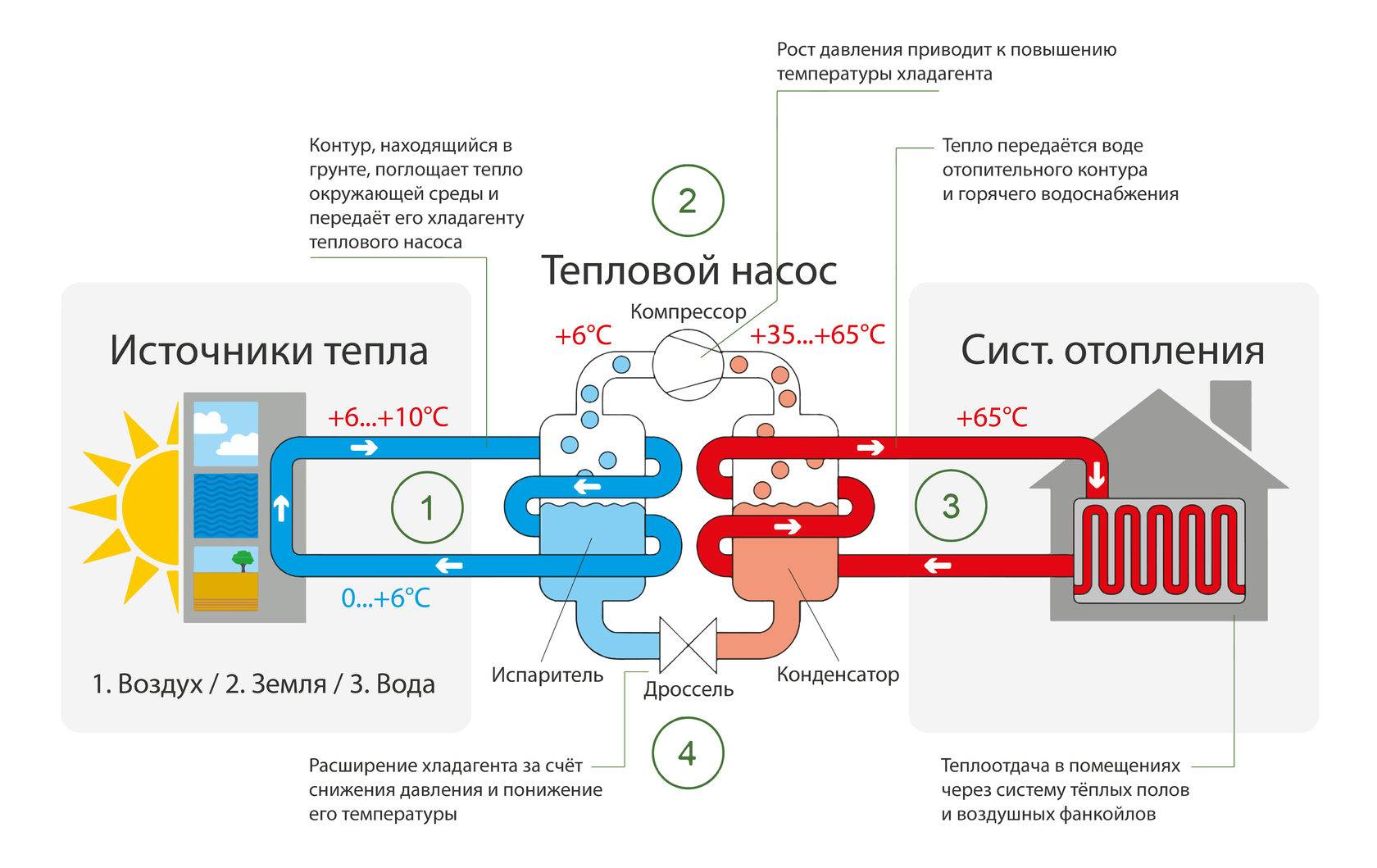

Принцип работы теплового насоса

Разберем общий принцип работы теплового насоса для отопления дома. Для образования тепла в насосе встроен внутренний контур, по которому движется хладагент, соединенный с трубами в доме при помощи специального теплообменника. Так же функционирует внешний контур, отвечающий за образование тепла от внешнего источника.

Разберем по пунктам, как работает отопление с помощью теплового насоса:

внешний контур генерирует тепловую энергию, которую поглощает хладагент, находящийся в газообразном состоянии. А температура газа, поднявшаяся до +10ºС, уже будет оптимальна для начала процесса работы;
любой вид тепловых насосов имеет составную часть в виде компрессора. При повышении давления хладагент превращается в воду. При этом температура воды достигает +65ºС;
теплообменник в свою очередь отдает тепло воде, находящейся в этот момент в системе отопления;
процесс, описанный выше, происходит заново, потому что дроссельный клапан и капельник понижают давление. От этого хладагент опять переходит в газообразное состояние.

Рассмотрев принцип работы теплового насоса для отопления, становится ясно, что никаких сложностей нет в этой системе обогрева.

Типы тепловых насосов

Бытовые тепловые насосы бывают 3-х основных типов, различающихся по внешнему источнику тепла:

«земляные» или «грунт-вода», «грунт-воздух»;
«водяные» или «вода-вода», «вода-воздух»;
«воздушные» или «воздух-вода», «воздух-воздух».

«Земляные» тепловые насосы

Самые популярные – это тепловые насосы, использующие тепло земли. О них уже шла речь выше. Это самые эффективные, но и самые дорогие из всех типов. Трубы, уходящие под землю, могут располагаться вертикально или горизонтально. В зависимости от этого, «земляные» тепловые насосы делятся на вертикальные и горизонтальные.

Другие публикации TopClimat.ru по теме
	Что такое тепловой насос
	Конвектор + тепловой насос = новые возможности

Вертикальные тепловые насосы требуют погружения труб, по которым циркулирует хладагент на значительную глубину: 50-200 м. Правда, есть альтернатива – сделать не одну такую скважину, а несколько, но более «мелких». Расстояние между такими скважинами должно быть не менее 10 м. Чтобы рассчитать глубину бурения, можно грубо прикинуть, что тепловой насос мощностью 10 кВт потребует скважины (одну или несколько) общей глубиной около 170 м. Следует также помнить, что бесполезно бурить очень мелкие – менее 50 м – скважины.

При горизонтальной укладке дорогостоящее бурение на большую глубину не требуется. Глубина заложения трубопроводов при этом способе – около 1 м, в зависимости от региона установки эта величина может как уменьшаться, так и увеличиваться. Труба с хладагентом при этом способе укладывается так, чтобы расстояние между соседними участками было не менее полутора метров, иначе сбор тепла не эффективен.

Хозяину на заметку

«Если вы живете в зоне умеренного климата – например, на Северо-Западе – то наиболее эффективный вариант для вас – тепловой насос, использующий тепло земли. Причем, лучше установить вертикальный вариант теплонасоса – особенно, если ваш дом находится на скальных породах».

Для установки теплового насоса мощностью 10 кВт необходима общая длина зарытой трубы порядка 350-450 м

Если принять во внимание ограничения, связанные с соседством разных участков между собой, то вам понадобится участок земли с размерами 20 на 20 метров. Есть ли такой свободный участок в наличии – большой вопрос

Как выбрать нужный тепловой насос

Если вы живете в зоне умеренного климата – например, на Северо-Западе – то наиболее эффективный вариант для вас – тепловой насос, использующий тепло земли. Причем, лучше установить вертикальный вариант теплонасоса – особенно, если ваш дом находится на скальных породах, где найти свободный обширный участок земли проблематично. Но такой тип теплового насоса наиболее дорог по сумме капитальных затрат.

В зоне с мягким климатом – например, в Сочи – можно установить тепловой насос «воздух-вода», который не требует чрезмерных капитальных затрат и особенно эффективен в местности, где сезонные колебания температур сравнительно невелики.

В зависимости от принципа действия, бывают электрические тепловые насосы и газовые тепловые насосы. Более популярны модели, работающие от электричества.

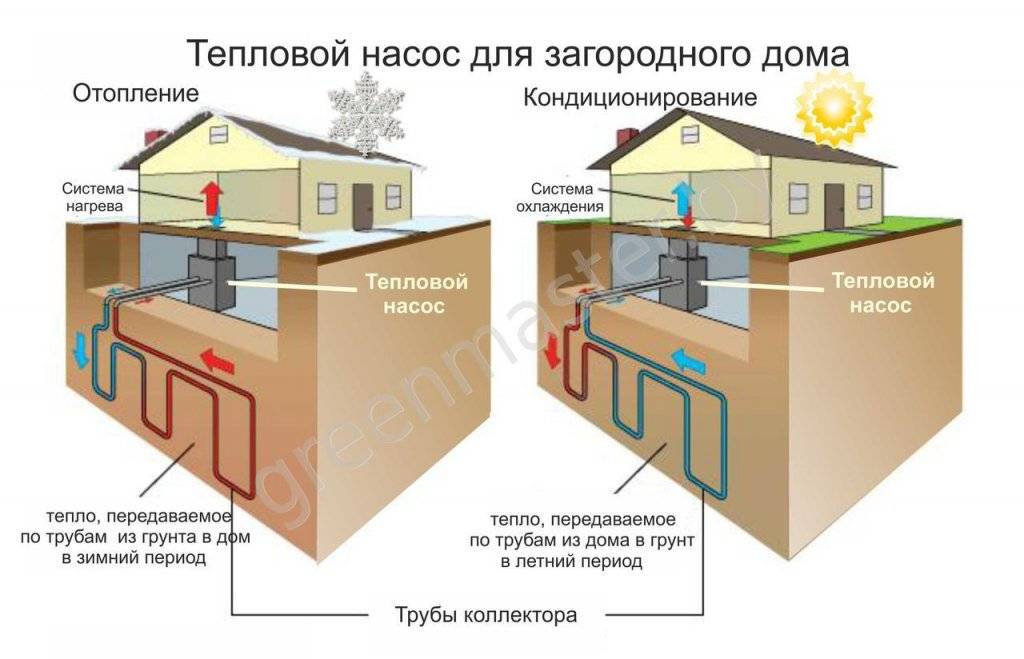

Горизонтальный тепловой насос

Еще одно важное замечание. Хорошей идеей являются комбинированные модели тепловых насосов, которые совмещают классический вариант теплонасоса с газовым или электрическим нагревателем

Такие нагреватели могут применяться при неблагоприятных погодных условиях, когда эффективность теплового насоса снижается. Как уже говорилось, особенно снижение эффективности свойственно тепловым насосам «воздух-вода» и «воздух-воздух».

Комбинация этих двух источников тепла позволяет снизить стоимость капитальных затрат и увеличить срок окупаемости теплонасосной установки.

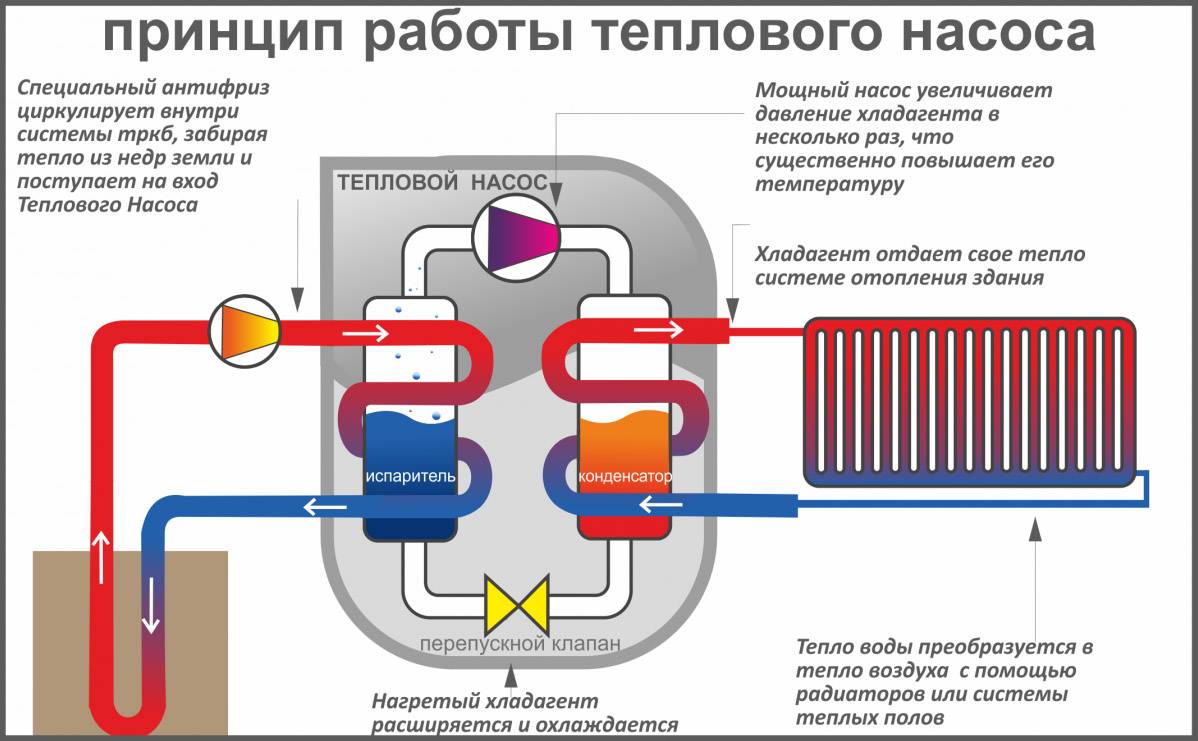

Принцип работы тепловых насосов

Схема работы теплового насоса

Для лучшего понимания работы теплового насоса можно рассмотреть его самый распространенный вариант применения – в обычных холодильниках. В принципе воздушные тепловые насосы для отопления немного отличаются от них. Разница заключается в получении тепловой энергии, а не холода.

Узнать, как работает тепловой насос для отопления дома можно после рассмотрения общей схемы функционирования. Для генерирования тепла в конструкции имеется внутренний контур, по которому протекает хладагент. Он соединяется с трубами отопления дома с помощью теплообменника. Получение тепла от внешнего источника происходит за счет дополнительного контура. Рассмотрим, как работает отопление при помощи теплового насоса:

Хладагент находится в газообразном состоянии. Он получает тепловую энергию от внешнего контура. При этом достаточно, чтобы температура газа поднялась до +10°С.
Повышение давления хладагента для перехода его в жидкое состояние. Для этого воздушные тепловые насосы для отопления дома в обязательном порядке имеют компрессор. При этом температура жидкости повышается до +65°С.
С помощью теплообменника происходит передача тепла воде системе отопления в доме.
Дроссельный клапан и капельник снижают давление и тем самым провоцируют обратный переход хладагента из жидкого состояния в газообразное для повторения процесса.

Эффективно ли отопление дома с помощью теплового насоса? Во многих случаях эту систему устанавливают в качестве дополнительной для снижения затрат на основное теплоснабжение. Одним и недостатков является невозможность сделать тепловые насосы для отопления дома своими руками с нормальным показателем КПД и надежностью. Для изготовления понадобится сделать сложные расчеты и правильно подобрать материалы. Можно провести аналогию с бытовыми холодильниками – практически никто не делает их самостоятельно, предпочитая надежные заводские модели.

Тепловые насосы геотермального вида

Системы отопления, в которых используются тепловые насосы, делятся на два вида – открытые и закрытые. Открытые конструкции предназначены для нагрева проходящей через тепловой насос воды. После того, как теплоноситель проходит по системе, он выводится обратно в землю. Подобная система идеально работает лишь при наличии значительного объема чистой воды, учитывая тот факт, что ее потребление не станет наносить окружающей среде вред и не вступит в противоречие с действующим законодательством. Поэтому, прежде чем воспользоваться отопительной системой, получающей энергию из грунтовых вод, следует проконсультироваться с соответствующими организациями.

Закрытые системы делятся на несколько видов:

Геотермальные с горизонтальным расположением подразумевают укладку коллектора в траншее ниже глубины промерзания почвы. Это – примерно 1,5 метра. Коллектор укладывают кольцами с той целью, чтобы уменьшить площадь земляных работ до минимума и обеспечить на небольшой площади достаточный контур (прочитайте: «Геотермальные тепловые насосы для отопления: принцип устройства системы «). Данный метод подходит лишь в том случае, если имеется в распоряжении достаточно свободной площади участка.
Геотермальные конструкции с вертикальным расположением предусматривают размещение коллектора в скважине глубиной до 200 метра. Такой метод применяется при отсутствии возможности расположить теплообменник на большой площади, что необходимо для горизонтальной скважины. Также геотермальные системы с вертикальными скважинами делают в случае неровного ландшафта участка.
Геотермальные водные подразумевают помещение коллектора в водоем на глубину ниже уровня промерзания. Укладка выполняется кольцами. Такие системы не могут использоваться, если водоем имеет небольшие размеры или недостаточную глубину. Необходимо учитывать, что в случае промерзания водоема на том уровне, где находится коллектор, насос работать не сможет.

Тепловой насос воздух вода — особенности, детали на видео:

Основные характеристики

При выборе модели ТН следует учитывать:

выходную тепловую мощность;
коэффициент трансформации тепловых насосов;
условный кпд;
годовую эффективность и издержки.

Выходная мощность

При создании нового проекта дома учитывают его потребности в тепле с учетом конструктивных особенностей материалов, создающих теплопотери через стены, окна, двери, потолок и пол помещений различных габаритов. Расчет учитывает создание комфорта при самых низких морозах в конкретной местности.

Потребляемая тепловая мощность здания выражается в кВт. Она должна покрываться вырабатываемой энергией теплового насоса. Однако часто при расчетах делают упрощение, позволяющее экономить: длительность самых холодных дней в течение года не превышает нескольких недель. На этот период подключается дополнительный источник тепла, например, ТЭНы, подогревающие воду в котле.Они работают только в критических ситуациях при морозах, а в остальное время отключены. Это позволяет использовать ТН с меньшими мощностями.

Возможности конструкций

Для справки. Модели выходной мощности 6÷11 кВт «рассольно-водяных» схем способны нагревать воду встроенных баков в относительно небольших постройках. Мощность в 17 кВт достаточна для поддержания температуры воды 65ºС у котла с емкостью 230÷440 литров. Потребности в тепле средних по величине зданий покрывают мощности 22÷60 кВт.

Коэффициент трансформации тепловых насосов Ктр

Он определяет эффективность конструкции по безразмерной формуле:

Kтр=(Твых-Твх)/Твых

Величина «Т» обозначает температуру теплоносителей на выходе и входе в конструкцию.

Коэффициент преобразования энергии (ͼ)

Его рассчитывают для определения доли полезной мощности тепла по отношению к приложенной энергии на компрессор.

ͼ=0,5Т/(Т-То)=0,5(ΔТ+То)/ΔТ

Для этой формулы температура потребителя «Т» и источника «То» определяется в градусах Кельвина.

Величину ͼ можно определить по количеству затраченной энергии на работу компрессора «Рэл» и полученной полезной теплопроизводительности «Рн». В этом случае его называют «СОР» по сокращению от английского термина «Coefficient of perfomance».

ͼ=Рн/Рэл

Коэффициент ͼ — переменная величина, зависимая от перепада температур между источником и потребителем. Он обозначается цифрами от 1 до 7.

Условный КПД

Некоторые продавцы в рекламных целях «называют» показатель СОР термином КПД и заявляют, что он больше единицы и составляет 400 или 500%.

Это неверное утверждение: коэффициент полезного действия учитывает потери мощности при работе конечного устройства.Для его определения надо выходную тепловую мощность разделить на приложенную с учетом энергии геотермальных источников. При таком расчете вечного двигателя не получится.

Годовая эффективность и издержки

Коэффициент СОР оценивает работу теплового насоса в определенный момент времени при конкретных условиях эксплуатации. Чтобы проанализировать работу ТН, введен показатель эффективности системы за год (β).

β=Qwp/WeІ

Здесь символ Qwp обозначает величину тепловой энергии, произведенной за год, а Wel — значение потребленного электричества установкой за то же время.

Показатель издержек Eq

Эта характеристика обратна показателю эффективности.

Eq=1/β

Для определения характеристик ТН используется специализированное программное обеспечение и заводские стенды.

Правильный подбор и установка теплового насоса своими руками

Перед установкой будет обязательным исследование и тщательное изучение земельного участка, который имеется в распоряжении для монтажа теплового насоса.

Лучше всего, если на участке имеется водоем, это значительно уменьшит объем земляных работ.

Но даже если нет, то можно использовать воздушный насос в том месте на участке, где постоянно ветрено.

Но самым распространенным является тепловой насос с использованием энергии земли. В этом виде монтажа допустимо использовать специальные зонды или коллектор. Что лучше выбрать напрямую зависит от участка. Если площадь небольшая, установите зонды, а если позволяет масштаб, то отличным вариантом для установки теплового насоса станет коллектор.

Системы различаются, поэтому нужно разобраться подробнее с этим вопросом перед установкой.

Если выбран способ, при котором устанавливаются зонды, то лучше учесть сразу, что своими силами произвести установку не получится. Это связано с тем, что при работе данного типа используется спецтехника по бурению скважин глубиной 100 м и диаметром около 20 см. Потом в них и будут помещены зонды. А количество таких скважин на участке будет зависеть от его площади.
Самым оптимальным способом является горизонтальный насос. Выкапывается траншея на 1,5 м глубиной или больше. Затем прокладывается трубопровод. Тепловой насос в данном случае использует энергию земли и работает бесперебойно и эффективно.
Коллектор с использованием водоема не доставит никаких хлопот. В этом случае допустима самостоятельная сборка. В готовом виде коллектор транспортируется доступными средствами на самую середину водоема и опускается на дно.
Если все перечисленные способы установки не доступны по каким-либо причинам, то стоит задуматься о воздушном насосе на том месте земельного участка, где часто бушует ветер. Единственным обязательным условием, будет то, что устанавливается насос на расстоянии не больше 20 м от дома.

Заранее необходимо составить схему установки, что значительно облегчит работу в дальнейшем и поможет сэкономить время. У каждого типа тепловых насосов есть свои плюсы и минусы. Стоит тщательно обдумать все «за» и «против» перед тем, как сделать выбор. Как подобрать насос для отопления мы уже писали здесь. В заключении хочется отметить, что именно тепловые насосы завоевали большую любовь потребителей по той причине, что работа тепловых насосов для отопления дома не требует вложения дополнительных денежных средств и считается самой эффективной.

https://youtube.com/watch?v=Rhi9yWF5SLs

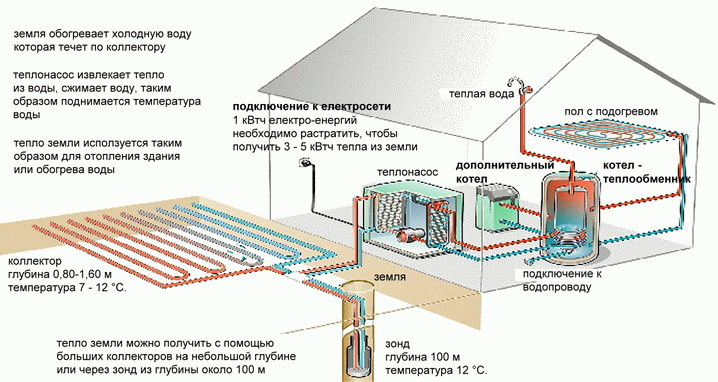

Работа теплового насоса при работе по схеме «грунт-вода»

Укладку коллектора в грунт можно произвести тремя способами.

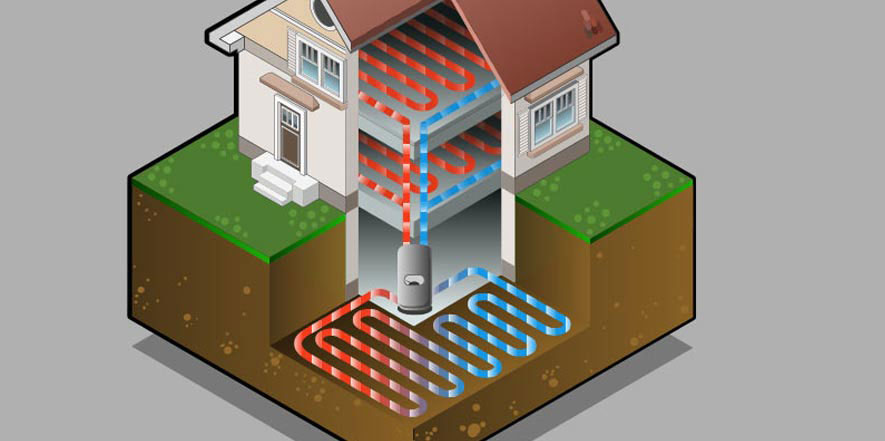

Горизонтальный вариант

Трубы укладываются в траншеи «змейкой» на глубину, превышающую глубину промерзания грунта (в среднем – от 1 до 1,5 м).

Для такого коллектора потребуется участок земли достаточно большой площади, но зато его может построить любой домовладелец – никаких навыков, кроме умения работать лопатой, не понадобится.

Следует, правда, учесть, что сооружение теплообменника ручным способом – довольно трудоемкий процесс.

Вертикальный вариант

Трубы коллектора в виде петель, имеющих форму литеры «U», погружаются в скважины глубиной от 20 до 100 м. При необходимости можно построить несколько таких скважин. После установки труб скважины заливают цементным раствором.

Достоинство вертикального коллектора состоит в том, что для его строительства нужен совсем небольшой участок. Однако, пробурить скважины глубиной более 20 м самостоятельно нет никакой возможности – придется нанимать бригаду бурильщиков.

Комбинированный вариант

Этот коллектор можно считать разновидностью горизонтального, но для его строительства потребуется гораздо меньше места.

На участке выкапывается круглый колодец глубиной от 2-х м.

Трубы теплообменника укладываются спиралью, так что контур представляет собой как бы вертикально установленную пружину.

По завершении монтажных работ колодец засыпают. Как и в случае с горизонтальным теплообменником, весь необходимый объем работ можно произвести своими руками.

Коллектор заполняется антифризом – тосолом или раствором этиленгликоля. Для обеспечения его циркуляции в контур врезается специальный насос. Вобрав в себя тепло грунта, антифриз поступает к испарителю, где происходит теплообмен между ним и хладагентом.

Следует учесть, что неограниченный отбор тепла из грунта, особенно при вертикальном расположении коллектора, может привести к нежелательным последствиям для геологии и экологии участка. Поэтому в летний период ТН типа «грунт — вода» весьма желательно эксплуатировать в реверсивном режиме — кондиционирование.

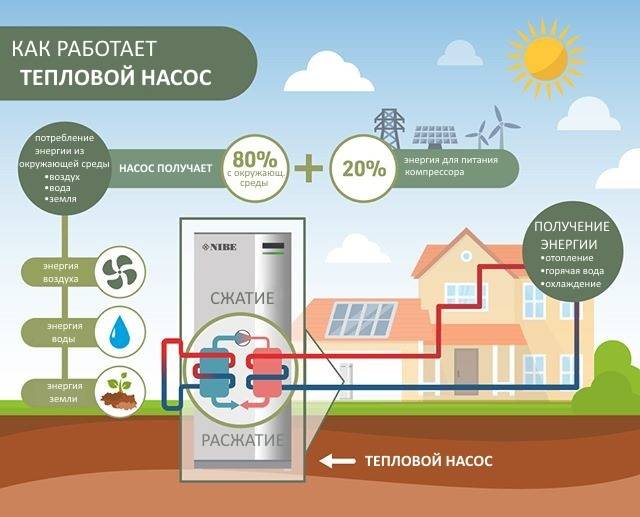

Принцип действия теплового насоса

Принцип действия тепловых насосов схож с работой холодильных машин, где производиться получение холода путем отбора теплоты из какого-либо объема испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду. В тепловом насосе же процессы происходят в обратном порядке — в этом и заключается основное различие.

Устройство теплового насоса:

Тепловой насос состоит из двух теплообменников — испарителя и конденсатора. В испарителе с помощью испаряющегося хладагента поддерживается температура ниже температуры того тела (грунт, вода или атмосферный воздух), от которого требуется отобрать тепло. В конденсаторе поддерживается температура выше температуры другого тела (система отопления дома), которому тепло передается.

Разные уровни температур в первом и втором теплообменниках обеспечиваются с помощью циркулирующего между ними хладагента, способного изменяться от жидкого к газообразному состоянию и обратно при различных температурах.

Тепловым насосам для работы требуется электроэнергия. Ориентировочно, затратив 1 кВт электроэнергии на работу компрессора и насосов, можно получить 3 — 5 кВт тепловой энергии. В летний период, при наличии реверсивного режима работы, тепловой насос может охлаждать воздух в помещении.

Как устроен тепловой насос для отопления дома?

Установка представлена из трех составляющих:

Зонда, предназначенного для сбора тепла.
ТН и компрессора.
Камеры конденсатора с системой отопления.

Конденсатор или теплообменная камера состоит из труб и радиаторов.

Зонд — это проводник, по которому поступает тепло. Зонды в зависимости от принципа действия и способа укладки делятся на 3 вида:

горизонтальные (размещают в земляных траншеях глубиной от 1,2 метра и более);
вертикальные (помещают в скважины глубиной до 200 м);
водные (размещают в водоеме ниже глубины промерзания).

Тепловой насос состоит из 6 компонентов.

Хладагент входит во внутреннее строение устройства. Компонент направлен для циркуляции по закрытому контуру. Кроме этого, установка имеет капилляр и компрессор. В насосе есть испаритель, который нагревает вещество за счёт холодной температуры. Конденсатор помогает сохранить тепло для дальнейшего использования. На ТН находится терморегулятор, который позволяет выставлять необходимую температуру.

Справка. В холодильнике составляющие ничем не отличаются от теплового насоса. Однако процесс направлен на охлаждение. При чрезмерном охлаждении система выводит ее к задней стенке устройства.

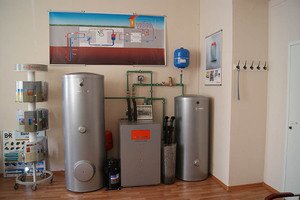

Тепловой насос. Конструкция обогрева дома

В системе отопления дома тепловой насос (ТН) играет ту же роль, что и котел, то есть является теплогенератором.

Разница состоит только в том, что котел сжигает топливо, а ТН «выкачивает» тепловую энергию из источников, которые, на первый взгляд, совсем ею не богаты.

Грунт и речная вода с температурой 5 – 7 градусов, или даже морозный зимний воздух, температура которого вообще оказалась ниже нуля.

Такие источники называются низкопотенциальными, и хотя с понятием тепла они никак не ассоциируются, ТН умудряется «выжать» из них внушительный объем живительной энергии. К этому следует добавить тепло, выделяемое электродвигателем компрессора ТН: здесь, в отличие от холодильника и кондиционера, оно не пропадает даром.

В остальном система отопления на базе ТН ничем не отличается от обычной: используется теплоноситель – вода или воздух, который нагревается, протекая через теплообменник, а затем разносит тепло по всему дому. Циркуляцию обеспечивает насос (для водяного отопления) или вентилятор (для воздушного). Точно также, как и традиционный теплогенератор, ТН можно одновременно подключить к контуру горячего водоснабжения (ГВС) как с накопительной емкостью (бойлером), так и без нее.

Принцип работы и описание тепловых насосов для отопления дома
