Что такое тепловой аккумулятор для систем отопления: функциональные особенности, специфика применения и способы установки

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

• по отапливаемой площади;
• по мощности котла;
• по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади

Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того

В противном случае — по верхней

В противном случае — по верхней.

Можно от ТА запитать не только радиаторы, но и теплый пол, а можно поставить и теплообменник для горячей воды

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть

За счет запасенного тепла можно длительное время поддерживать температуру

Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение

За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м²  / 10 * 45 л = 12 * 45 = 540 литров.  Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Чем больше производительность системы, тем больше должен быть ТА

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

• Для сохранения нормальной температуры емкость должна накопить 80 кВт тепла (10 кВт * 8 часов).
• Дельта температур: 88 °C — 40°C = 48°C.

• Далее высчитаем по формуле определения теплоемкости воды.

• Подставляя значения получаем: 80000 Вт / 1,163 Вт/кг°C * 48°C = 80000 / 55,824 = 1433 литра.

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

https://youtube.com/watch?v=sso9cNuvveQ

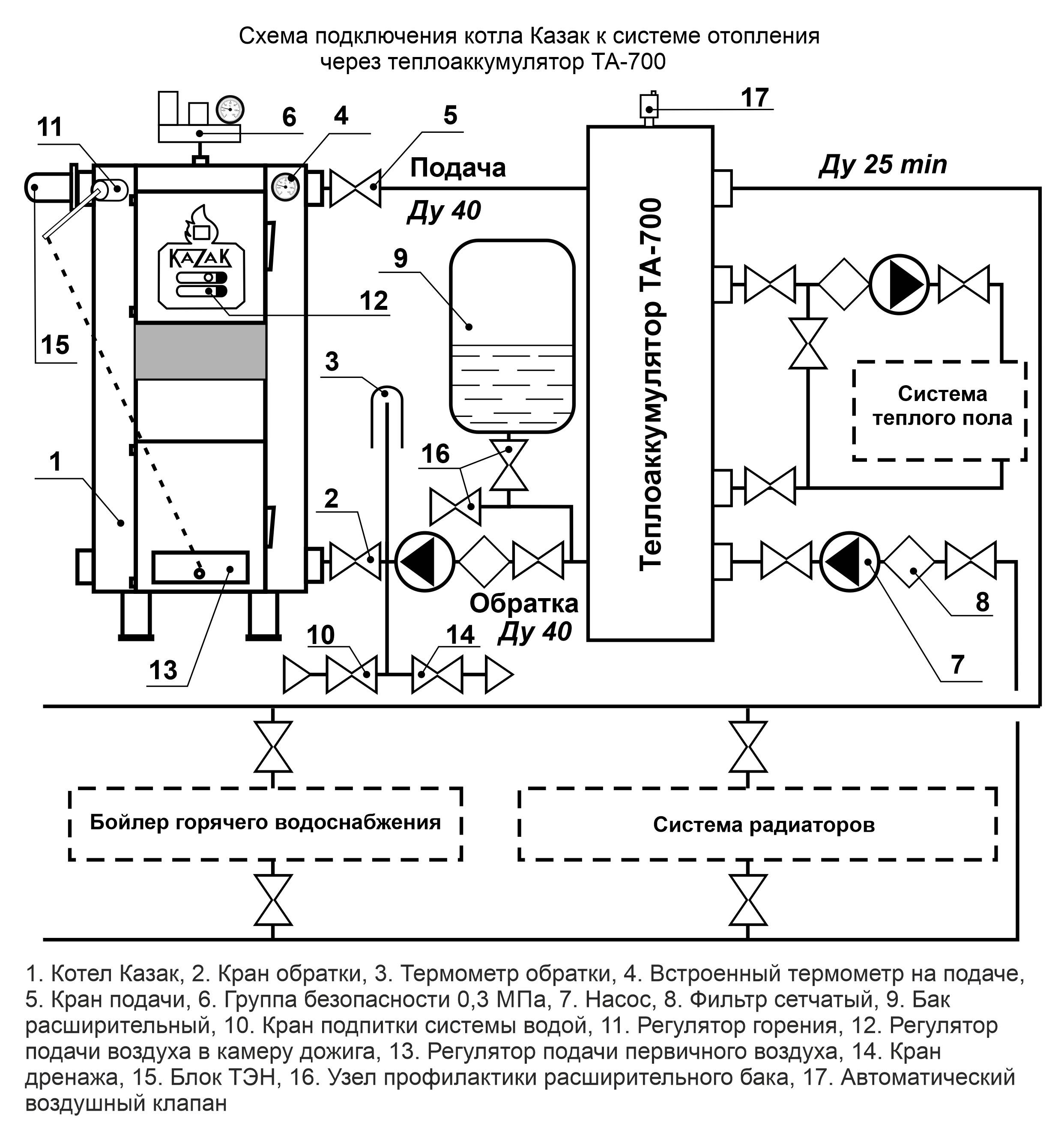

Инструкция и видео по подключению теплоаккумулятора к твердотопливному котлу

1. Вначале устанавливается котел по стандартной схеме. На трубах, идущих от него к накопителю, обязательно нужно установить группу безопасности и трехходовой клапан. Последний защищает котельную установку от конденсата. Если в котле ручная загрузка, то температура воды в обратной магистрали будет не ниже 55 град., а для его аналога гидролизного типа она лежит в пределах от 65 до 75 град. Под этот показатель подбирается соответствующий клапан. Перед ним устанавливается циркуляционный насос, нагнетающий горячий теплоноситель в буферный бак.
2. В систему подключается теплоаккумулятор.
3. На верхней трубе устанавливается трехходовой смесительный кран.
4. Подключается насос. Для его подсоединения в систему нужно дополнительно установить на верхней части накопителя обычный релейный термостат, который имеет погружную гильзу.
5. После него необходимо предусмотреть два обратных клапана: лепестковый вид будет расположен на горячей трубе, а пружинный на обратке. Они необходимы для введения в систему газового котла.

Установка, работающая на газу, признана выполнять две функции: она выступает альтернативным источником тепла, а также компенсирует долгий нагрев отопительной системы котлом, уменьшая его от 4 часов до получаса. Газовая установка дает в систему воду, нагретую до 40 град., а котел нагнетает ее до 60 град. Когда такая вода продвигается по системе, в газовом устройстве происходит автоматическое отключение. В случае если в системе температура станет меньше 40 град., газовый котел снова включится и начнет обогревать жилье.

Методы расчета параметров

Опытные специалисты, выбирающие буферную емкость для устройства системы отопления, при расчете емкости пользуются одним из известных способов.

Статистический

При таком варианте подразумевается определение нужного объема емкости с учетом количества загружаемого топлива. В основу закладывается принцип равновесия между показателями вырабатываемой и используемой энергии.

Чтобы тепловая энергия не отбиралась системой отопления, емкость должна поглощать все количество энергии, произведенной котлом при максимальной загрузке топки. Для такого расчета придется номинальную мощность котла умножить на время, за которое топливо прогорит полностью.

Динамический

Для проведения расчетов этим способом необходимо знать количество энергии, затрачиваемой на обогрев здания, и действующий в этот момент температурный режим. Максимальное время для работы котла в этом случае определяется пользователем, измерение его ведется в сутках.

Буферная емкость защитит ваш отопительный котел от гидравлических ударов, прогрев теплового носителя в системе будет происходить более равномерно

Аккумуляторный бак займет важное место в вашей системе обогрева помещений

Конструкция теплового аккумулятора

Тепловой аккумулятор — это устройство, предназначенное для хранения тепла в системах отопления. Оно состоит из нескольких главных компонентов: теплоизолированного резервуара, трубопроводной системы и различных типов нагревательных элементов.

Теплоизолированный резервуар изготавливается из качественного материала, который отличается повышенной стойкостью к высокой температуре и хорошей теплозащите. Также, в соответствии с техническими требованиями, в резервуаре устанавливается различная форма и объем, что позволяет удовлетворить любые требования отопления.

Трубопроводная система, связывающая резервуар с основным отопительным котлом, предназначена для переноса тепловой энергии из котла в аккумулятор и обратно. Различный диаметр труб позволяет обеспечить необходимую необходимую интенсивность циркуляции теплоносителя.

Для накопления тепла в тепловом аккумуляторе используются различные нагревательные элементы, которые могут функционировать от электроэнергии, газа или дров. Нагревающие элементы могут иметь различный диаметр и размеры, что позволяет создать идеально подходящий тепловой аккумулятор для любой системы отопления.

Тепловой аккумулятор для электрокотла

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы.Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции.

Назначение теплоаккумулятора

Теплоаккумуляторную емкость можно подключать к любому типу котла

Теплоаккумулятор для различного типа котлов отопления представляет собой заполненный водой резервуар внушительного размера, который позволяет решить проблемы, возникающие при работе отопительного котла:

• перерасход энергии;
• избыточная мощность отопления;
• перегрев воды в котле;
• периодические колебания температуры нагрева из-за неравномерности самого процесса горения и несвоевременной закладки дров, угля;
• несовпадение пиков выработки и потребления тепловой энергии.

Часть проблем можно решить путем установки пиролизного котла длительного горения, но в последнем случае он не поможет. Особенность работы котла в том, что после закладки топлива мощность отдачи тепловой энергии постепенно увеличивается, достигая пиковых значений, а затем также постепенно уменьшается. Если вовремя не добавить топливо в котел, он останавливается, теплоноситель начинает остывать, а вместе с этим падает температура в доме. В период пиковой выработки тепла система не в состоянии эффективно распределять всю энергию, поскольку оснащена терморегуляторами, поэтому часть тепла растрачивается впустую. Если котел электрический, гораздо выгоднее накапливать тепло в ночные часы, когда электроэнергия рассчитывается по льготному ночному тарифу, чтобы днем потреблять электричество как можно меньше.

Резервуар теплоаккумулятора для системы отопления выполнен из нержавеющей или обычной стали, изнутри может быть покрыт защитным лаком. Стенки сверху окрашиваются теплоустойчивой краской, затем закрываются теплоизоляционным материалом и кожзаменителем. Фактически при подключении теплоаккумулятора объем теплоносителя в системе отопления увеличивается, что позволяет компенсировать пиковую мощность котла и одновременно накопить тепло для передачи ее теплоносителю при падении мощности выработки тепловой энергии котлом. Благодаря качественному утеплению вода в теплоаккумуляторе остывает долго. Она сохраняется в нагретом состоянии в течение нескольких часов и даже дней и посредством насоса подается в систему. Принцип действия теплоаккумулятора основан на разной теплоемкости различных сред, в частности воды и воздуха. Уменьшение температуры 1 л воды на один градус приводит к повышению температуры воздуха объемом 1 м3 на 4 градуса.

ТОП-2: HAJDU PT 300

Обзор

Новейшей из последних разработок в ТОП-10 отведено 2 место. Устройство накапливает нагретую воду для закрытой отопительной системы. Совместима с котлами, использующими для работы различные виды топлива, с насосами тепловыми и солнечными батареями.

Водонагреватель напольный косвенного нагрева подключают к тепловому оборудованию, к котлам газовым, например. Вода нагревается в процессе работы, накапливается в баке и используется для бытовых нужд.

Устанавливаются такие бойлеры прямо на пол и работают вместе с иным оборудованием, устанавливаемом также на полу или закрепленном на стене.

Как и модели уже описанные, модель необходимо, чтобы выровнять временную разность накопления и использования тепла. Объем баков может варьировать в диапазоне 300-1000 литров.

• Страна – Венгрия;
• Высота – 1595 мм;
• Масса – 87 кг;
• Бак объемом 300 литров.

Устройство

В комплектацию буферной емкости не входит теплообменник. На внутреннюю поверхность не нанесен антикоррозионный слой из-за чего нааполнять бак можно только водой для отопления.

Кожух

Для его изготовления выбрана искусственная кожа. Размеры устройства таковы, что без проблем позволяют ему проходить в дверной проем.

Теплоизоляция

О ее качестве говорят, как об исключительно высоком. Благодаря этому тепло сохраняется в накопителе на протяжении нескольких дней, что обеспечивает равномерное отопление жилища.

Теплоаккумулятор для отопления

Теплоаккумулятор для котлов отопления

Мы продолжаем наш цикл статей темой, которая будет интересна тем, кто отапливает свое жилье твердотопливными котлами. Мы расскажем про теплоаккумулятор для котлов отопления (ТА) на твердом топливе. Это действительно нужный прибор, позволяющий сбалансировать работу контура, сгладить перепады температуры теплоносителя при этом еще и сэкономить. Сразу отметим, что теплоаккумулятор для электрокотлов отопления применяется только в том случае, если в доме стоит электросчётчик с раздельным подсчетом ночной и дневной энергии. В противном случае установка теплоаккумулятора для газовых котлов отопления не имеет никакого смысла.

Устройство отопления с ТА

Тепловой аккумулятор (ТА) для котлов отопления – составная часть отопительной системы, работающая на увеличение временного отрезка между циклами подачи топлива в топочную камеру. Конструктивно это герметичная утепленная емкость большого объема, наполненная теплоносителем из системы отопления, который постоянно циркулирует по контуру (контурам). В качестве теплоносителя используются традиционные жидкости – дистилированная вода, антифриз, водно-глюколевые растворы.

Единственная особенность, которую обязательно нужно учитывать при принятии решения о включении в схему ТА – объем отапливаемых помещений. Чем он меньше, тем меньше смысла в установке теплоаккумулятора – мощности котла и нагревательных приборов (радиаторов, батарей) вполне достаточно для обогрева небольших помещений. Как функционирует отопление с тепловым аккумулятором – упрощенная схема подключения:

1. Теплоаккумулятор включается в разрыв между котлом и трубной разводкой, то есть, нагретая в котле жидкость сразу направляется в емкость;
2. Из аккумулятора горячая жидкость перетекает в отопительные приборы посредством трубной разводки;
3. По обратной подаче жидкость снова направляется в аккумулятор, а из него – в котел для нового цикла нагревания.

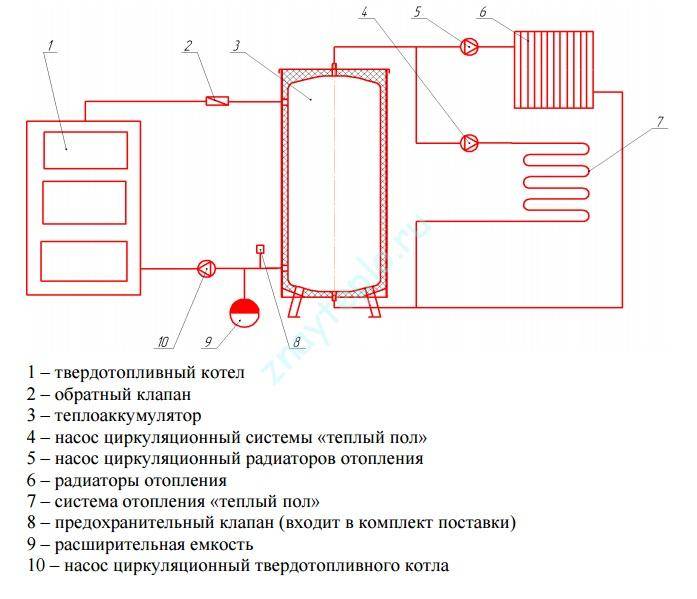

Принципиальная схема работы отопления с тепловым аккумулятором

Потоки подачи и обратки должны постоянно смешиваться – это условие эффективной работы теплового аккумулятора. Но нагретый теплоноситель поднимается вверх, а остывший – опускается вниз, поэтому сложность обеспечения работоспособности системы заключается в том, чтобы создать такие условия, при которых некоторый объем горячей жидкости опускался на дно аккумулятора для нагрева остывшей жидкости из обратки. Заряженный аккумулятор – это резервуар, в котором весь объем теплоносителя имеет одинаковую температуру.

После сгорания очередной порции твердого топлива котел перестает нагревать воду, и начинает работать ТА. Горячий теплоноситель продолжает двигаться в системе, отдавая тепло и охлаждаясь в батареях. Циркуляция будет продолжаться до тех пор, пока теплоноситель не остынет полностью, или в котел не загрузится новая порция дров или угля.

При наличии системы автоматики критическое охлаждение теплоносителя не допускается, так как подача твердого топлива в системе отопления с твердотопливным котлом контролируется датчиками температуры: при достижении определенного значения, означающего, что котел перестал поддерживать горение, датчик подает сигнал в исполнительную систему, которая открывает задвижку подачи топлива – угля, пеллет или торфа.

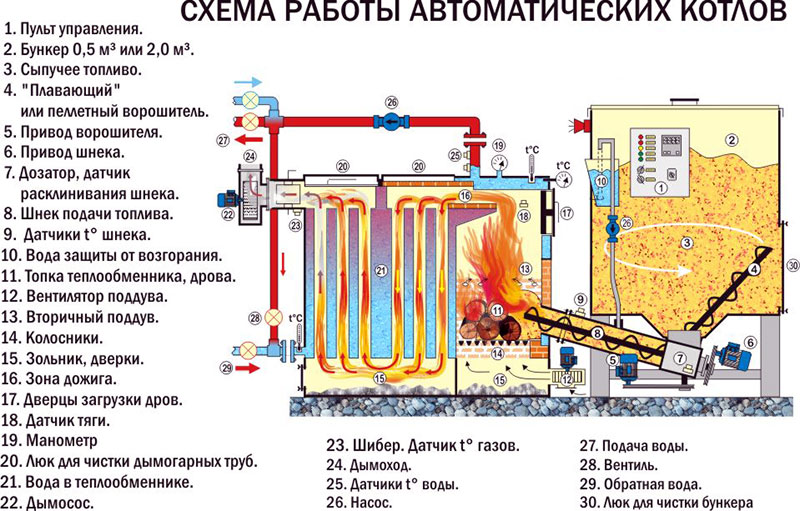

Автоматическая загрузка топлива в твердотопливный котел

Недостатки работы системы отопления с теплоаккумулятором для дачных и садовых домиков с сезонным проживанием:

1. Помещения прогреваются дольше;
2. Из-за маленьких размеров ТА увеличивается объем отопительного контура, поэтому самый дешевый теплоноситель для таких систем – вода. Антифриз и другие синтетические жидкости обойдутся слишком дорого.

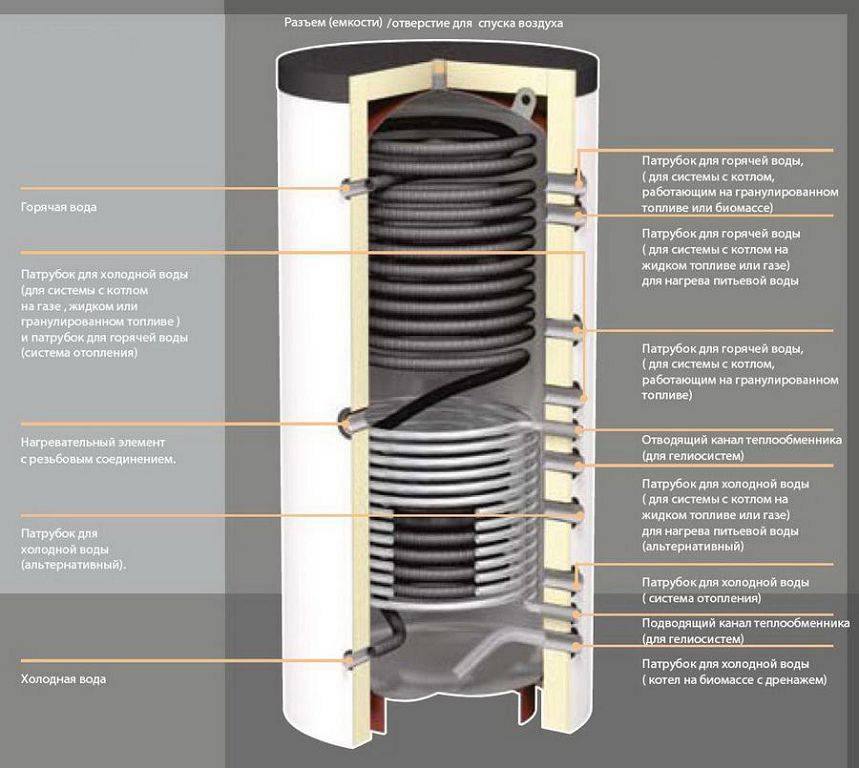

Теплоаккумулятор со спиралевидным контуром

Роль таких пассивных спиралей могут выполнять и активные элементы – электрические ТЭНы, которые могут подключаться к электрической сети или быть автономными – работать от энергии солнца (солнечных аккумуляторов). Такой способ нагрева теплоносителя или ГВС считается вспомогательным.

Тепловой аккумулятор: что это такое

Конструктивно твердотопливный теплоаккумулятор представляет собой специальную емкость с теплоносителем, которая быстро нагревается в процессе сгорания топлива в топке котла. После того, как тепловой агрегат перестает работать, аккумулятор отдает свое тепло, тем самым, поддерживая в здании оптимальный температурный режим.

В сочетании с современным котлом, работающим на твердом топливе, тепловой аккумулятор позволяет достичь практически 30%-й экономии топлива и повышения КПД системы. Кроме того, количество загрузок теплового агрегата удается сократить вплоть до 1 раза, да и сама техника работает на полную силу, максимально сжигая все загруженное топливо.

Узнайте также о достоинствах пластиковых труб для отопления.

Конструкция и назначение емкостных баков

Выполнены все тепловые аккумуляторы (и это можно видеть на многих фото или видео на нашем сайте) в виде неких буферных емкостей – баков, которые утеплены специальными материалами. При этом объем подобных баков может достигать 350-3500 литров. Использовать устройства можно как в открытых, так и в закрытых системах отопления.

Принцип работы отопительной системы с аккумулятором теплоты

Как правило, основное отличие системы с твердотопливным котлом и теплоаккумулятором от обычной заключается в цикличной работе.

В частности, выделяют два цикла:

1. Произведение двух закладок горючего, сжигание его в режиме максимальной мощности. При этом все избыточное тепло не вылетает «в трубу», как при традиционной схеме отопления, а скапливается в аккумуляторе;
2. Котел не топится, а оптимальный температурный режим теплоносителя поддерживается за счет отдачи тепла от бака. Следует отметить, что при использовании современных теплоаккумуляторов можно добиться простоя теплового генератора до 2-х дней (все зависит от теплопотерь здания и наружной температуры воздуха).

Узнайте также об особенностях процесса установки котлов отопления.

Основные функции теплоаккумуляторов

Твердотопливный котел с теплоаккумулятором – очень выгодный и производительный тандем, за счет которого можно сделать систему отопления более практичной, экономичной и производительной.

Тепловые аккумуляторы выполняют сразу несколько функций, среди которых можно выделить:

• Аккумуляция тепла от котла с последующим его расходом по требованию отопительной системы. Зачастую, данный фактор обеспечивается применением трехходового клапана или же специальной автоматики;
• Предохранение обогревательной системы от опасного перегрева;
• Возможность простой увязки в одной схеме нескольких разных источников теплоты;
• Обеспечение работы котлов с максимальным показателем КПД. Собственно, данная функция появляется за счет работы техники на повышенных температурах и снижения расхода топлива;

Теплоаккумуляторы как на подбор

• Стабилизация температурных режимов в здании, снижение количества загрузок горючего в котел. При этом данные показатели довольно значимые, что делает установку подобного оборудования более эффективным и финансового выгодным решением;
• Обеспечение здания горячей водой. Требуется обязательная установка на выходе из бака теплового аккумулятора специального термостатического защитного клапана, так как температура воды может достигать более 85С.

Расчет теплоаккумулятора для твердотопливного котла можно производить различными способами. Но, если необходимо быстро выполнить все расчеты, то лучше воспользоваться проверенным на практике вариантом – на 1 кВт мощности твердотопливного котла должно приходиться не менее 25 литров объема. Чем выше мощность теплотехники, тем большего объема потребуется установить аккумулятор.

Конструктивные особенности баков

Применение теплового аккумулятора: когда необходима техника

Инструкция к тепловым аккумуляторам твердотопливных котлов говорит о том, что подобные агрегаты следует применять в нескольких основных случаях:

1. Необходимость в эффективном горячем водоснабжении в больших объемах. Например, если в доме имеется два или более санузлов, большое количество кранов, то без теплоаккумуляторов не обойтись, ведь техника существенно увеличивает выработку воды без лишних финансовых затрат;
2. При использовании твердого топлива с различными коэффициентами тепловыделения. За счет такой техники удается сгладить пики горения и снизить количество закладок;
3. Если в доме имеется необходимость в зарядке аккумуляторов теплом по «ночному тарифу»;
4. При использовании тепловых насосов. В том случае, если кроме твердотопливного котла в здании имеется еще и альтернативная система отопления, то аккумулятор поможет оптимизировать время работы компрессора установки.

Для чего нужен

Установка теплового аккумулятора (ТА) для индивидуального отопления может решать сразу несколько задач. Чаще всего ТА ставят там, где топят дровами или углем. В этом случае решаются такие задачи:

• Бак с водой — гарант того, что в системе не перегреется вода (при правильном расчете длины теплообменника и емкости резервуара).
• При помощи аккумулированного в теплоносителе тепла, поддерживается нормальная температура после того как закладка топлива прогорела.
• За счет того, что в системе есть запас тепла, реже надо топить.

Все эти соображения и заставляют покупать совсем недешевый теплоаккумулятор для отопления.

Аккумуляторы тепла недешевы, но результат их применения стоит того. Во-первых, это повышает безопасность (система отопления не закипит, не порвет трубы и т.п.). Во-вторых, не придется так часто топить. В-третьих, более стабильная температура, так как емкость с водой является буфером, сглаживающим температурные скачки, которыми отличается отопление на дровах и угле (то жарко, то прохладно). Поэтому эти устройства называют еще и «буферная емкость для отопления».

Подключить два котла через буферную емкость — легко и просто

Отдельно стоит сказать про экономию дров и угля. В системе отопления без ТА, в относительно теплые дни приходится ограничивать доступ воздуха, снижая интенсивность горения. Иначе в доме слишком жарко. Так как обычные твердотопливные (ТТ) котлы на такие режимы не особо рассчитаны, КПД котла в таком случае очень низкое. Большая часть тепла банально улетает в трубу. В случае с установленным водяным аккумулятором тепла все как раз наоборот: вам нет необходимости ограничивать горение. Чем быстрее нагреется вода, тем лучше

Важно только правильно рассчитать параметры системы

Еще один из вариантов — теплоаккумулятор для отопления со встроенным трубчатый электронагревателем (ТЭНом). Это дает возможность еще более увеличить время между запусками твердотопливного котла. Причем если в вашем регионе действует ночной тариф, включать электроподогрев можно на ночь. Тогда это не будет так сильно «бить по кошельку». Также можно решить проблему недостаточной мощности выбранного и установленного отопительного котла.

Есть и другие области применения. Например, некоторые хозяева ставят по два котла. Для резервирования на всякий случай, так как не всегда есть один из видов топлива. Эта практика достаточно распространена. Их подключение через тепловой аккумулятор значительно упрощает обвязку. Нет нужды ставить множество запорно-регулирующей арматуры. Вывести котлы в тепловой аккумулятор — и все проблемы. Кстати, к той же емкости можно подключить и солнечные коллекторы. Они тоже элементарно вписываются в такую схему. Кстати, теплом, запасенным в солнечный день при помощи солнечных коллекторов, можно отапливаться до двух дней.

Если вы хотите использовать солнечные коллекторы для отопления, их легко подключить к теплоаккумулятору

Владельцы электрокотлов ставят буферную емкость для экономии. Да, этим увеличивается объем теплоносителя, который приходится греть, но котел запускают во время льготного тарифа — ночью. Днем же температура просто поддерживается тем теплом, которое «запасено» в теплоаккумуляторе. Насколько выгоден такой способ — зависит от региона. В некоторых регионах ночные тарифы существенно ниже дневных, т.е. вполне реально сделать отопление более дешевым.

Теплоаккумулятор своими руками

Чаще всего для данной цели используется готовый цилиндрический бак. В качестве материалов для изготовления ёмкости подойдут:

• ресиверы от железнодорожных вагонов или промышленных компрессоров;
• баллоны, ранее используемые для хранения пропана;
• старые бойлеры из железа;
• баки из нержавейки для хранения жидкого азота.

Фото 3. Старый бак после хранения пропана хорошо подойдет для изготовления теплоаккумулятора своими руками.

Утепление

Самодельный теплоаккумулятор лучше всего утеплить базальтовой ватой в рулонах. Её толщина составляет около 7 см, а плотность — до 60 кг/м3.

Внимание! Не стоит использовать пенопласт и другие полимерные материалы. Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой

Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой. Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

• зачистить поверхность, покрыть её грунтовкой и краской;
• обернуть бак утеплителем, зафиксировать последний шнуром;
• нарезать облицовочный металл, сформировать отверстия под патрубки;
• зафиксировать обшивку саморезами к креплениям.

Расчёт конструкции

Он начинается с определения почасового и суточного показателя теплопотери в помещении. Полученный параметр подскажет, какое количество топлива понадобится для обогрева, и сколько при этом выделится тепловой энергии.

Умножение почасового показателя теплопотери на время сгорания одной закладки топлива определит потребность на обогрев здания в целом.

Разность между количеством выделяемой тепловой энергии и необходимой величиной на обогрев дома даёт показатель запаса аккумулирующего бака.

Поделив полученный результат на часовую теплопотерю, можно рассчитать, на какой срок хватит этой энергии. Так выводится число необходимых закладок топлива.

После подсчёта этих параметров определяется время полной и неполной загрузок системы, указывается, на какое время приходится максимальный заряд аккумулятора тепла. Исходя из того, сколько энергии содержится в 1 кВт, можно определить её запас путём перемножения этого значения на максимальный заряд устройства.

Запас по температуре высчитывается путём разности между максимальным и необходимым параметрами. Зная теплоёмкость жидкости, можно рассчитать необходимый объем теплового агрегата через формулу: запас энергии/(теплоёмкость жидкости*разницу температур).

Справка! При расчёте конструкции важно учитывать все особенности системы отопления и её эксплуатации

Этапы изготовления

Формирование теплового агрегата производится пошагово:

1. Подготовка ёмкости. Если она использовалась ранее — очистить от всех загрязнений.
2. Произвести утепление бака с внешней стороны, закрепляя теплоизоляционный слой скотчем, обмотанным несколько раз.
3. Изготовление змеевика. В качестве исходного материала подойдёт трубка из меди длиной 9–15 м и диаметром около 25 м. Труба формируется в спираль и встраивается внутрь бака.
4. Создание патрубков, оснащённых кранами. Последние понадобятся для возможности перекрывания циркулирующей по системе воды.
5. Монтаж теплоаккумулятора. Производится фиксация бака на заранее подготовленную бетонную площадку.
6. Такой вид конструкции устройства подойдёт для однокотловой системы отопления. В ситуации, когда котлов несколько, изготовить агрегат самостоятельно будет затруднительно.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь – 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве – 90° С, в обратном контуре – 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.
