Монтаж электрического теплого пола своими руками
Процесс монтажа электрического теплого пола:
- Очистка и выравнивание основания.Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
- Укладка отражающей теплоизоляции.Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
- Гидроизоляция.Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
- Кромочная изоляция.По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
- Проверка работоспособности кабелей электрического теплого пола.Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
- Установка терморегулятора и датчика.В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола.
Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов.
Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя, и в штробу
Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор
Чуть ниже мы расскажем, как подключить электрический теплый пол.Укладка матов электрического теплого пола.Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны
В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.Укладка матов электрического теплого пола.Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны.
Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания.
Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.Стяжка пола.Как делать мокрую стяжку пола, мы рассказывали в предыдущих статьях. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой.
Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей.
Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.Звукоизоляция.Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.
Особенности теплораспределительных пластин
Металлические теплообменники обладают малым весом. К примеру, пластина из оцинкованного металла размером 1000 мм весит всего 550 г. В итоге по сравнению с бетонной стяжкой, вес конструкции теплого пола, выполненной «сухим» методом, снижается в 7 раз.
Минимальный шаг раскладки труб при использовании метода сухой стяжки равен 12,5 см. То есть, зная шаг укладки труб в контуре, можно подсчитать примерный вес всей конструкции теплого пола. Малый вес конструкции является не единственным преимуществом использования теплораспределительных пластин. Существуют и другие факторы, говорящие в их пользу.
Монтаж теплораспределительных пластин
- Простота монтажа своими руками и экономия времени. В процессе монтажа трубы укладываются в желобки. Их не нужно крепить к армирующей сетке, как делается в случае с заливкой бетонной стяжки. К тому же, при традиционном способе укладки, к эксплуатации водяного контура можно приступать лишь после полного высыхания стяжки, которое происходит через 28 дней. В случае использования металлических теплообменников включать систему можно уже после укладки финишного напольного покрытия.
- В отличие от бетонной стяжки, которой требуется длительное время для разогрева, теплоотражающие пластины нагреваются практически мгновенно, что способствует быстрому нагреву поверхности пола.
- При заливке бетонной стяжки высота пола в среднем увеличивается на 10 см. Установка металлических теплообменников снижает этот показатель до 3 см.
- В процессе установки теплораспределительных пластин отсутствует необходимость резать металл. Каждый теплообменник снабжен специальными насечками, что позволяет просто обламывать его в нужном месте.
Естественно, данные элементы не лишены и некоторых недостатков.
- При отключении отопительного котла теплоотражающие пластины быстро остывают, а бетонная стяжка в течение длительного периода остается теплой.
Но основным их недостатком является высокая стоимость.

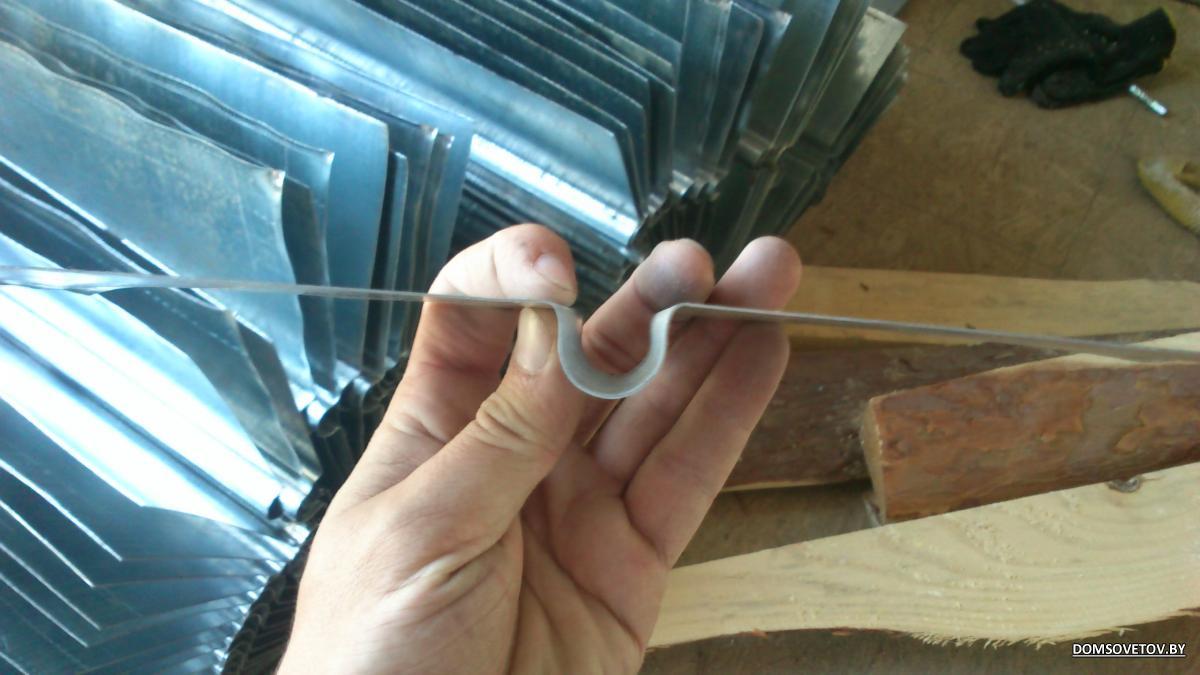

Устранить последний недостаток можно, если изготавливать теплораспределительные пластины своими руками. А так как гнуть алюминий проблематично, это делается на станке.
Станок также изготавливается своими руками. Для этого требуются следующие материалы:

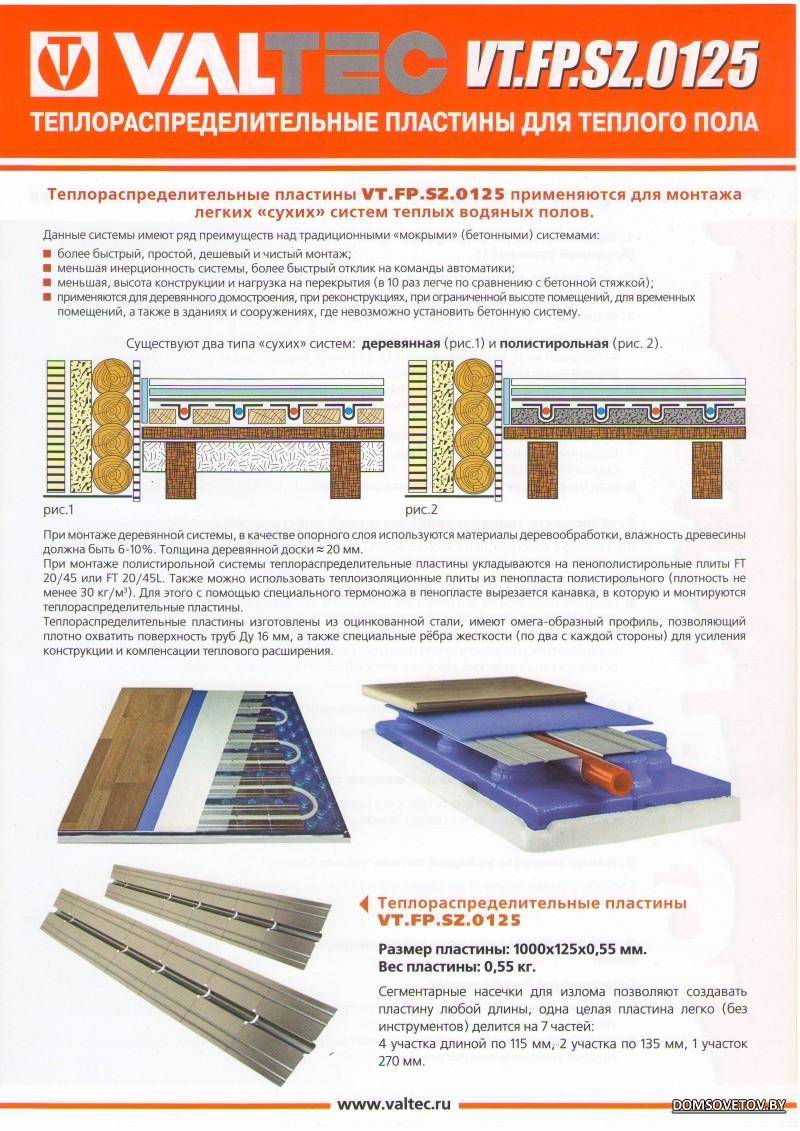

Теплораспределительные пластины RT.FP.SZ.0125
- отрезки фанеры;
- металлический прут диаметром 16 мм.
В отрезке фанеры делается желоб соответствующего диаметра. На него укладывается алюминиевая пластина, в которой металлическим прутом продавливается желоб.
Назначение пластин
Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.
Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

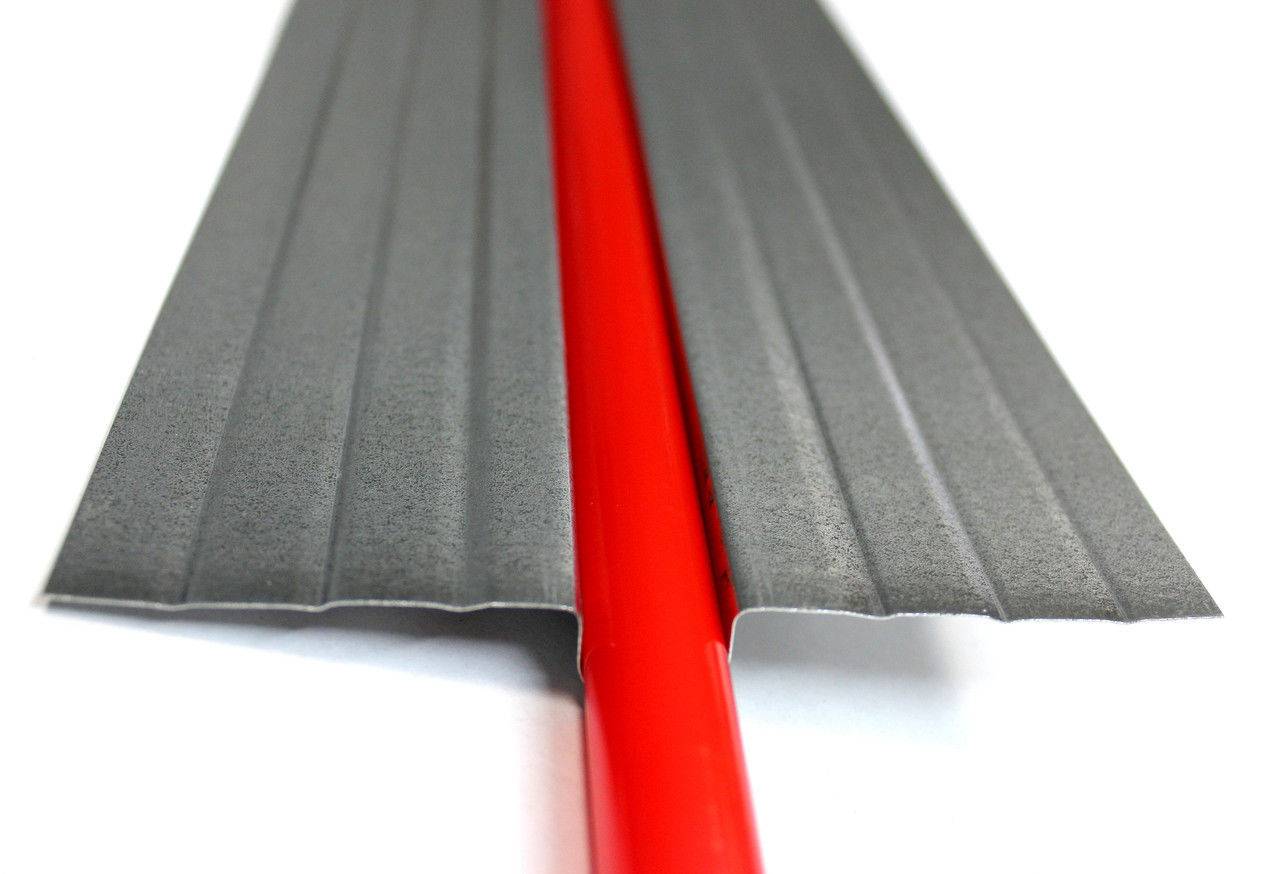

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.
https://youtube.com/watch?v=QyR6CNOEMOc
Особенности настильного монтажа водяного контура
Под напольное покрытие сверху пластин укладывается подложка из полистирола Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.
Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.
Изоляция выполняется 2 раза:
- по площади перекрытия перед укладкой утеплителя;
- на поверхности смонтированной системы из труб и пластин.
В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.
Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками
Порядок сборки теплого пола:
- покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
- раскладывается гидроизоляционный слой;
- укладывается теплоизоляционные маты;
- делаются канавки, и монтируется теплораспределительные пластины;
- прокладываются водяные трубы;
- между пазами укладывается теплоизоляция.
Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.
Сфера использования
Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.
Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.
Как монтировать
Пластина термораспределительная для сухого водяного теплого пола может использоваться даже в помещениях, где исключена высокая нагрузка на пол, так как материал легкий и исключает риск обрушения. В современных домах возможна нагрузка до 350 кг, а стяжка из бетона дает нагрузку порядка 500 кг и более. При этом термопластины для теплого пола снижают нагрузку на пол почти в 7-8 раз.
Для правильного возведения конструкции требуется расстояние между перекрытиями и грунтом. если дом на сваях или фундаменте, то изначально кладутся лаги, а затем к ним прибиваются небольшие бруски, а потом делаются перекрытия их досок. Далее проводятся следующие этапы работ:
- укладка перфорированной гидроизоляции и между лагами размещается пенопласт, керамзит или минвата;
- формирование дышащего слоя для пароизоляции из перфорированной мембраны;
- прокладка фанеры или стружечной плиты, если необходима дальнейшая укладка ламината, плитки или прочих напольных покрытий;
- монтаж «чистового пола».
Укладка пластин проводится между двумя деревянными брусьями таким образом, чтобы желоб был точно посередине. После монтажа нужна укладка труб для теплого пола. Фиксировать их не нужно, та как в желобе имеется маленькое сужение на входе. Теплораспределительные пластины для водяного теплого пола монтируются с шагом 15 см, но на практике он равен 20-30 см, чтобы трубы подавали максимум тепла.
Теплораспределительная пластина охватывает металлом практически 80% поверхности трубы, забирая тепло и передавая его на сухую стяжку. Мощность передачи тепла составляет 100 Вт на квадратный метр. В деревянном доме они устанавливаются между деревянных досок, которые прибитых к настилу. Можно использовать сухой материал, шириной 80-200 мм и толщиной 20-22 мм, при расстоянии между досками 20 мм. Допускается использование полистирола плотностью выше 30 кг в кубическом метре. Рекомендуется экструдированный полистирол, так как ему характерна минимальная деформация.
Если в качестве основания используется бетонная стяжка с армирование металлической сеткой, то шаг укладки трубы может быть до 30 см. В таком случае требуется укладка пенополистирола толщиной 15 см под стяжку. Термопластины укладываются сразу стяжку.
Применение теплораспределительной пластины для теплого пола в фото
Применение теплораспределительной пластины для теплого пола в фотографиях.
Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.
О пластине и системе
Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.

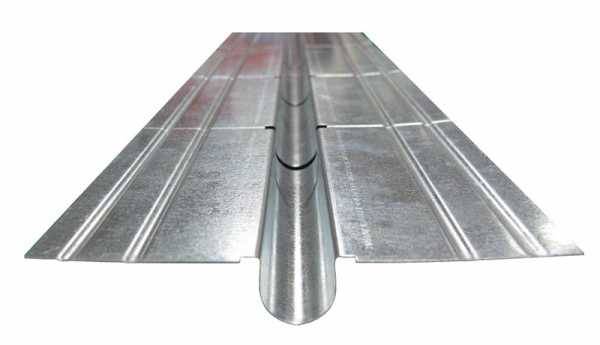

Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.
Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.
: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.
К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.
Функции плиты теплопередачи
Плиты теплопередачи выполняют три основные функции:
Где применяется система?
Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.
Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.
В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху
Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.
Как выбрать материал?
Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.
К числу таких относится следующее:
Способ монтажа
Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.
Обзор Применение теплораспределительной пластины для теплого пола .
Теплый пол с теплораспределительными пластинами

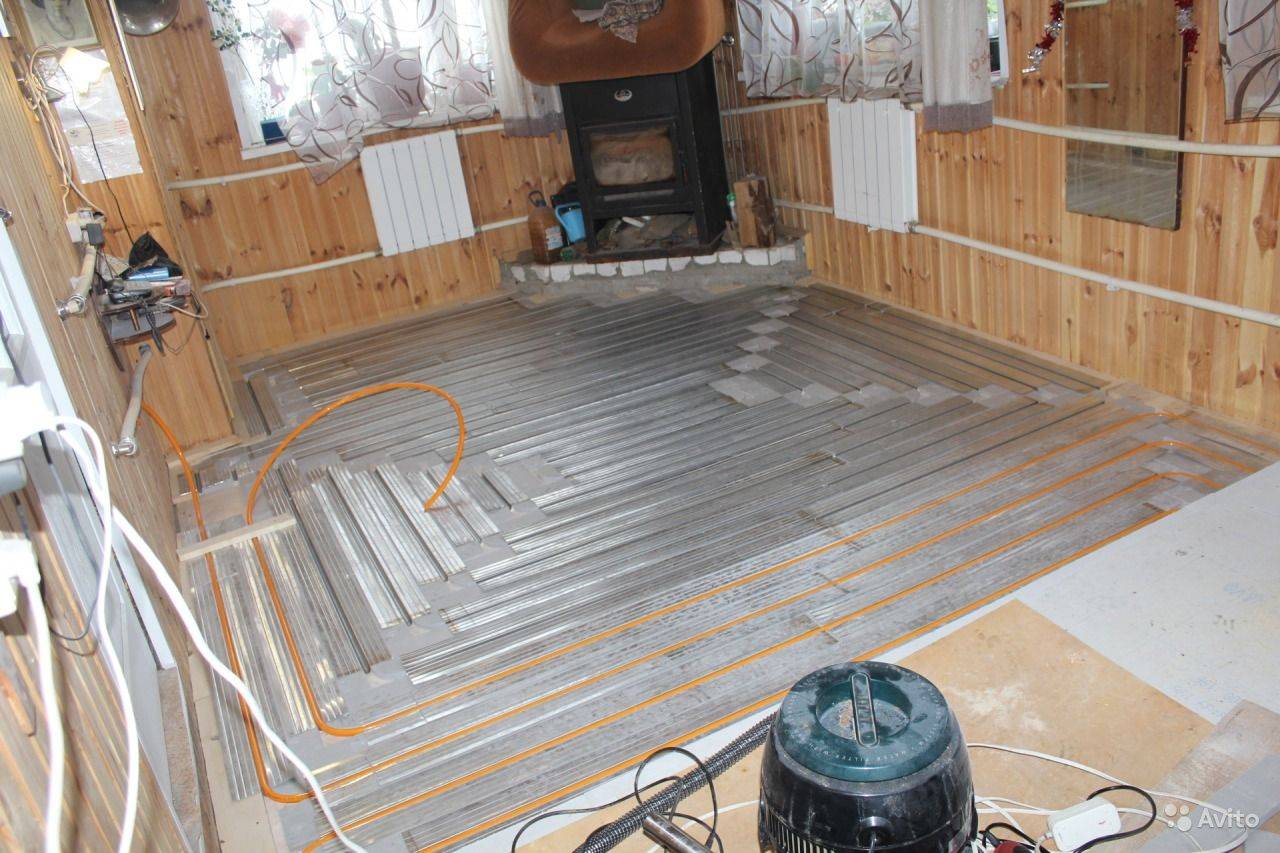

Теплый пол в деревянном доме проще всего сделать, используя теплораспределительные пластины из алюминиевого сплава или из стали. Пластины имеют специальную конфигурацию, охватывают металлом почти 80% поверхности трубы и тем самым забирают от нее тепло, передавая его сухой стяжке. Мощность теплопередачи при этом достигает 100 Вт с м кв. Но в чем заключаются минусы этой системы…
Почему нужно применять теплораспределительные пластины
Классический водяной теплый пол предполагает закладку трубопровода именно в толстую (8 см и более) бетонную стяжку с армированием металлической сеткой. Это обеспечивает:
- равномерное распределение тепловой энергии по поверхности пола, даже при максимальном шаге укладки трубы – 30 см;
- предельную долговечность конструкции и гарантию от растрескивания при соблюдении технологии укладки;
- высокую термостабилизацию в помещении, что придает комфортности;
низкую цену конструкции.
Вместе с тем толстая стяжка имеет большую массу, недопустимую для обычных деревянных основ, и только по этой причине не может применяться на деревянных полах. Также ей не подходят вибрирующие основы, которые повышают вероятность растрескивания и разрыва трубопровода. На деревянных полах по лагам необходимо применять варианты более легковесных конструкций, обычно до 50 кг на метр кв.
Тонкая сборная стяжка
Но тонкая стяжка сама по себе не может обеспечить распределение по ее поверхности необходимой тепловой мощности от трубы. Если просто заложить трубопровод в тонкую стяжку, то на поверхности пола появится температурная зебра – чередование теплых и холодных полос. А общая мощность теплопередачи от трубопровода к воздуху в комнате снизится весьма значительно.
Без обеспечения теплоотведения от трубы и теплораспределения водяной теплый пол не комфортный и не эффективный.
Тонкая стяжка должна быть весьма прочной и эластичной, устойчивой к температурным расширениям.
С теплораспределительными пластинами применяют сборную стяжку из листов гипсоволокна толщиной до 12 мм или из цементностружечной плиты, уложенных в два слоя и скрепленных шурупами.
Схема укладки сухой сборной стяжки приведена на рисунках. Между торцами листов оставляется тепловой зазор 2 мм, а перехлест листов в разных слоях составляет минимум 300 мм. Расстояние между шурупами – до 300 мм.
Утеплительный слой – обязательная составляющая
Обычно рекомендуется общее утеплении под разогреваемой стяжкой не менее 15 см пенополистирола.
В случае применения теплораспределительных пластин с деревянным полом по лагам, утеплительный слой может располагаться как между лаг, так и непосредственно под пластинами.
Если речь идет об утеплении старого пола, то рациональней на старое напольное покрытие положить утеплитель из экструдированного пенополистирола толщиной от 10 см и сверху на него пластины и затем сухую стяжку. Но все это возможно в случае, если позволяет высота помещения. Подробнее – как утеплить старый деревянный пол
Если нужно экономить высоту помещения, не переделывать дверные проемы, то лучше разместить значительный слой (от 15 см) любого подходящего утеплителя между лаг. Как утепляется пол между лаг
Как устанавливаются теплораспределительные пластины
Пластины из металла для распределения тепла от трубопровода теплого пола в среднем имеют ширину 15 см (13 – 20 см). Поэтому минимальный шаг их установки такой же – 15 см. Но чаще эти пластины устанавливаются с шагом 20 – 30 см.
Причем шаг в 20 см позволяет также отбирать максимум тепла от трубы и не получить температурную зебру.
Шаг установки в 30 см и более – для создания вспомогательного подогрева полов, с соответствующим уменьшением отдаваемой энергии, и позволяет значительно экономить при создании.
Теплораспределительные пластины устанавливаются следующим образом.
Между досок, прибитых к старому настилу. Применяется только сухая 6 – 10% влажности доска, толщиной 20 – 22 мм, шириной обычно 80 – 200 мм (шаг установки) с расстоянием между досками 20 мм.

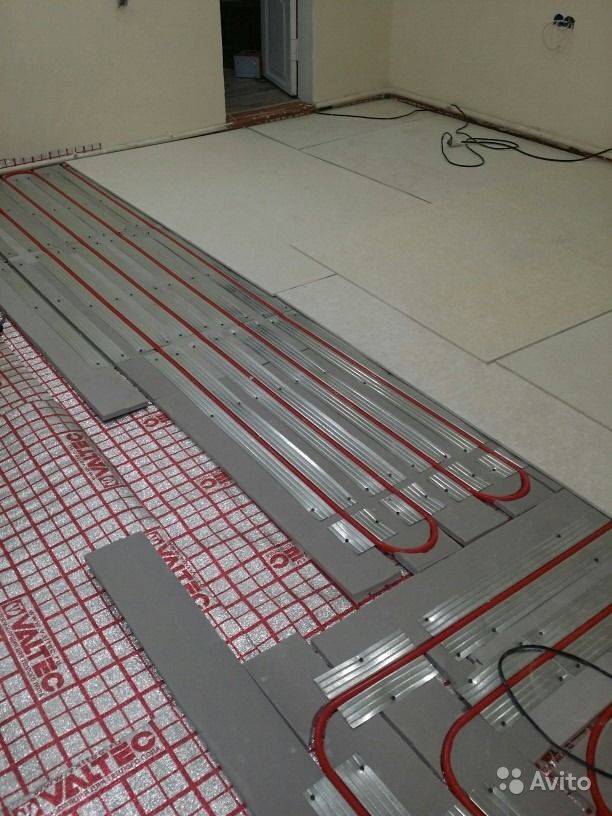

- Между полос экструдированного пенополистирола, положенного на клей на черновой пол, имеющие те же размеры, что и доски.
- В фигурных плитах полистирола, предназначенного специально для укладки трубопровода теплого пола.
В пазах, вырезанных в пенополистироле высокотемпературным ножом.
Чаще для экономии применяют экструдированный пенополистирол толщиной 20 мм, который и режут на полосы, соответствующие ширине выбранного шага укладки.
Грунтовка для пола weber vetonit prim floor
Линолеум полукоммерческий гетерогенный tarkett moda
Homakoll 212 клей для штучного паркета
Паркетная доска дуб ливинг
- Напольные покрытия радуга ремонта
Выполнения работ на примере водяной системы подогрева
Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.
Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста
Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения
Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.
Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

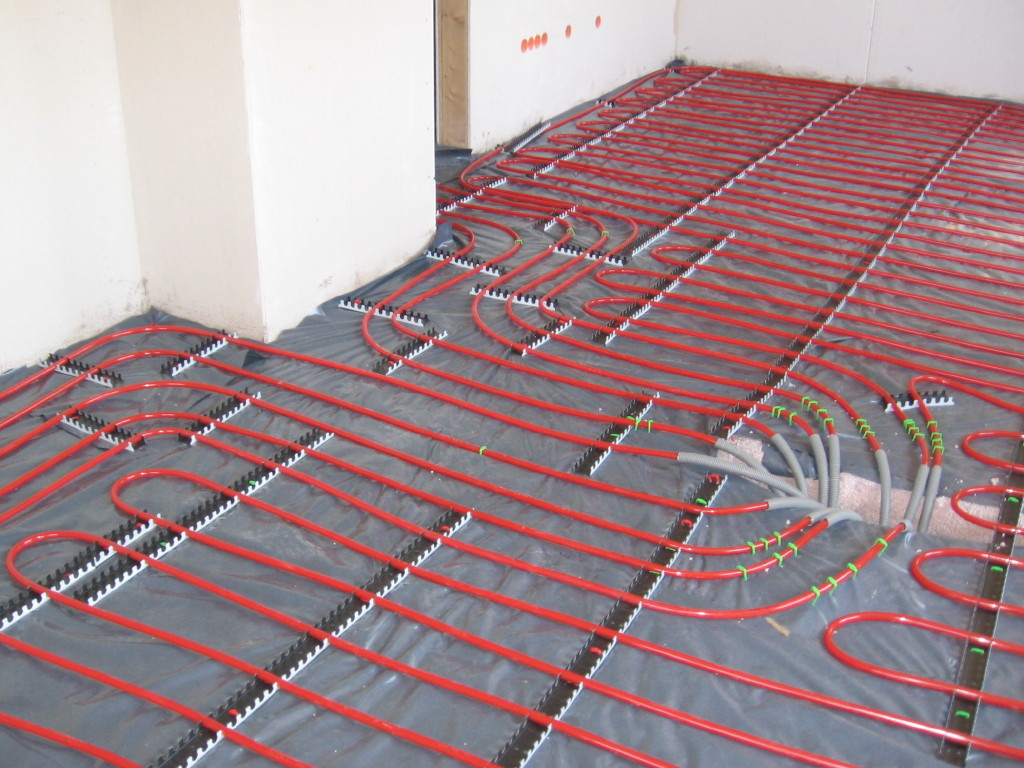

Укладка может быть произведена змейкой и по спирали.
У обоих способов имеются, как преимущества, так и недостатки, но спиральная укладка практичнее в плане равномерности обогрева. В ней чередуются «холодный» и «теплый» контур. Интервал между линиями контура не превышает 30 сантиметров
Монтаж производится следующим образом:
После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА.
Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены.
Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно.
У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным.
Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.
На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.
Основа для укладки отопительной системы: полистирольные плиты

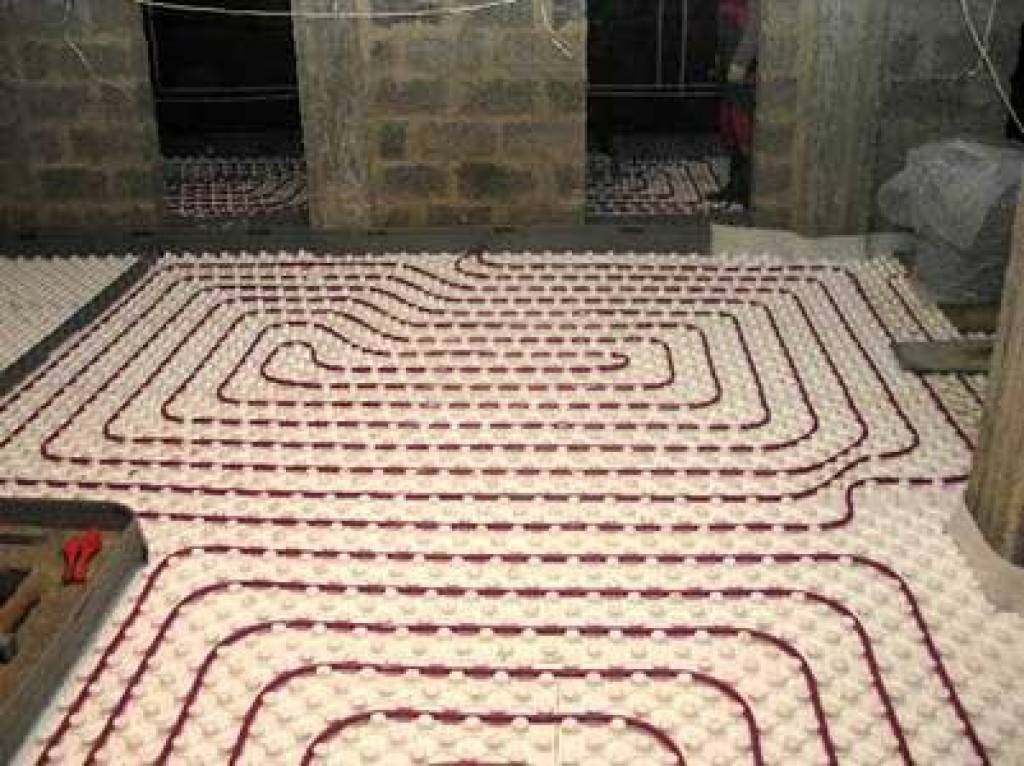

Помимо древесных плит базой для отопления могут послужить полистирольные плиты.
Из преимуществ такой технологии можно выделить:
- Возможность возводить конструкцию в любое время года, по причине отсутствия повышенной влажности;
- Сокращение продолжительности работ из-за отсутствия длительного ожидания набора прочности бетонной стяжки, даже если она полусухая;
- Неизменная схема укладки, достаточно лёгкий монтаж, вне зависимости от материала перекрытий.
Полистирольные плиты можно купить в любом строительном магазине по доступной цене
Особенностью материала из полистирола является наличие специальных выемок и шипов, позволяющих применять его для любой конфигурации отопительного оборудования, в том числе, для «змейки», «улитки» и других. Ещё одно достоинство плиты состоит в том, что она снабжена не только пазом, но и замком, расположенным с торца, а это даёт возможность избежать швов, когда производится укладка.
Когда высота этажа позволяет, дополнительно к плитам укладывают обыкновенный полистирол или кладут в основание пенофол – специальный утеплитель с особым полимерным и фольгированным слоем, причём фольгой вверх. Такой способ обеспечит правильное отражение тепла в комнату, а также выполнит роль гидро- и теплоизолирующего материала. Шум в помещении тоже будет значительно поглощаться за счёт этого слоя. Иногда в виде дополнения применяют напыление из полиуретана.
