Сколько кирпичной кладки заменяет пеноплекс?
Расчет замены строительного камня пенополистиролом осуществляется из соотношения результатов умножения (отдельно для кирпича и пенопласта) показателей сопротивления теплопередачи к теплопроводности. Считается, что приемлемая цифра для зданий непромышленного типа 2,1 м2°С/Вт противления теплоотдачи. Так, для кирпичной кладки умножение средних теплоизоляционных характеристик дает следующую толщину: 2,1×0,7 Вт/м2°С = 1,47 м. В случае с «Пеноплексом» плотностью 30 кг/м3: 2,1×0,037 = 0,077 метра. При соотношении со строительным камнем (1,47/0,077) получается, что пенополистирола нужно приблизительно в 19 раз меньше. Так кирпич и «Пеноплекс» будут иметь одинаковые теплоизоляционные характеристики.
Для того чтобы не утруждаться подсчетами, существует ориентировочное соотношение по замене строительного камня пенополистиролом. Блоком пенопласта толщиной в 2 см возможно заменить 370 мм кирпичной стены. Экономия материальных затрат составляет минимум 150 рублей на квадратный метр облицовки. «Пеноплекс» 30 мм заменяет кирпича почти на 6 см. Если толщина «Пеноплекса» составляет 50 миллиметров, эквивалент кирпичной кладки равен 9,25 сантиметрам.
Источник
«Виды теплопередачи: теплопроводность, конвекция, излучение»
Теплопередача – это способ изменения внутренней энергии тела при передаче энергии от одной части тела к другой или от одного тела к другому без совершения работы. Существуют следующие виды теплопередачи: теплопроводность, конвекция и излучение.
Теплопроводность
Теплопроводность – это процесс передачи энергии от одного тел а к другому или от одной части тела к дpугой благодаря тепловому движению частиц
Важно, что при теплопроводности не происходит перемещения вещества, от одного тела к другом у или от одной части телa к другой передается энергия
Разные вещества обладают разной теплопроводностью. Если на дно пробирки, наполненной водой, положить кусочек льда и верхний её конец поместить над пламенем спиртовки, то через некоторое время вода в верхней части пробирки закипит, а лёд при этом не растает. Следовательно, вода, так же как и все жидкости, обладает плохой теплопроводностью.
Ещё более плохой теплопроводность ю обладают газы. Возьмём пробирку, в которой нет ничего, кроме воздуха, и расположим её над пламенем спиртовки. Палец, помещённый в пробирку, не почувствует тепла. Следовательно, воздух и другие газы обладает плохой теплопроводностью.
Хорошими проводниками теплоты являются металлы, самыми плохими — сильно разреженные газы. Это объясняется особенностями их строения. Молекулы газов находятся друг от друга на расстояниях, больших, чем молекулы твёрдых тел, и значительно реже сталкиваются. Поэтому и передача энергии от одних молекул к другим в газах происходит не столь интенсивно, как в твёрдых телах. Теплопроводность жидкости занимает промежуточное положение между теплопроводностью газов и твёрдых тел.
Конвекция
Как известно, газы и жидкости плохо проводят теплоту. В то же время от батарей парового отопления нагревается воздух. Это происходит благодаря такому виду теплопроводности, как конвекция.
Если вертушку, сделанную из бумаги, поместить над источником тепла, то вертушка начнёт вращаться. Это происходит потому, что нагретые менее плотные слои воздуха под действием выталкивающей силы поднимаются вверх, а более холодные движутся вниз и занимают их место, что и приводит к вращению вертушки.
Конвекция — вид теплопередачи, при котором энергия передаётся слоями жидкости или газа. Конвекция связана с переносом вещества, поэтому она может осуществляться только в жидкостях и газах; в твёрдых телах конвекция не происходит.
Излучение
Третий вид теплопередачи — излучение. Если поднести руку к спирали электроплитки, включённой в сеть, к горящей электрической лампочке, к нагретому утюгу, к батарее отопления и т.п., то можно явно ощутить тепло.
Опыты также показывают, что чёрные тела хорошо поглощают и излучают энергию, а белые или блестящие плохо испускают и плохо поглощают её. Они хорошо энергию отражают. Поэтому понятно, почему летом носят светлую одежду, почему дома на юге предпочитают красить в белый цвет.
Путём излучения энергия передаётся от Солнца к Земле. Поскольку пространство между Солнцем и Землёй представляет собой вакуум (высота атмосферы Земли много меньше расстояния от неё до Солнца), то энергия не может передаваться ни путём конвекции, ни путём теплопроводности. Таким образом, для передачи энергии путём излучения не требуется наличия какой-либо среды, эта теплопередача может осуществляться и в вакууме.
Конспект урока «Виды теплопередачи: теплопроводность, конвекция, излучение».
Следующая тема: «Количество теплоты. Удельная теплоёмкость».
Особенности применения
Также следует придерживаться следующих рекомендаций:
- Для горизонтальных поверхностей (пол, потолок) можно использовать практически любой материал. Применение дополнительного слоя с высокой механической прочностью обязательно.
- Цокольные перекрытия рекомендуется утеплять стройматериалами с низкой гигроскопичностью. Повышенная влажность должна быть учтена. В противном случае утеплитель под воздействием влаги частично или полностью потеряет свойства.
- Для вертикальных поверхностей (стены) необходимо использовать материалы плитно-листового типа. Насыпные или рулонные со временем будут проседать, поэтому необходимо тщательно продумать способ крепежа.

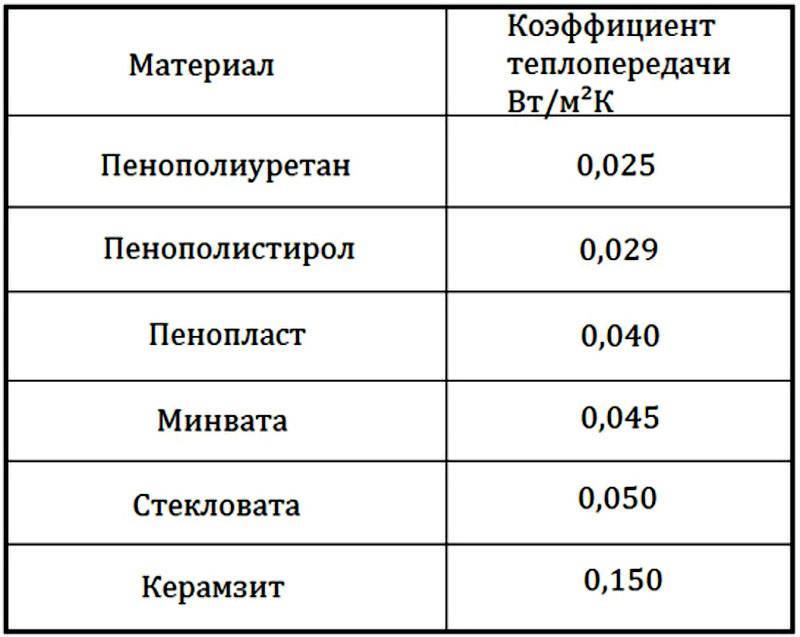

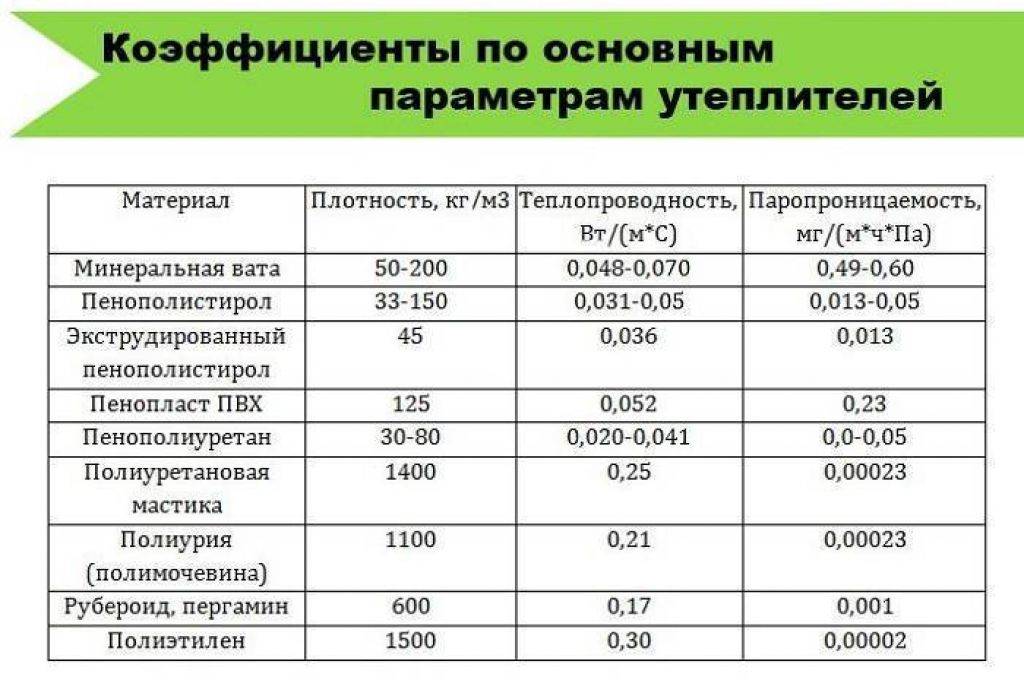

Основные характеристики утеплителей
Предоставим для начала характеристики наиболее популярных теплоизоляционных материалов, на которые в первую очередь стоит обратить свое внимание при выборе. Сравнение утеплителей по теплопроводности следует производить только на основе назначения материалов и условий в помещении (влажность, наличие открытого огня и т.д.). Мы расположили далее в порядке значимости основные характеристики утеплителей
Мы расположили далее в порядке значимости основные характеристики утеплителей.
Сравнение строительных материалов
Теплопроводность. Чем ниже данный показатель, тем меньше требуется слой теплоизоляции, а значит, сократятся и расходы на утепление.
Влагопроницаемость. Меньшая проницаемость материала парами влаги снижает при эксплуатации негативное воздействие на утеплитель.
Пожаробезопасность. Теплоизоляция не должна гореть и выделять ядовитые газы, особенно при утеплении котельной или печной трубы.
Долговечность. Чем больше срок эксплуатации, тем дешевле он вам обойдется при эксплуатации, так как не потребует частой замены.
Экологичность. Материал должен быть безопасным для человека и окружающей природы.
Свойства утеплителя
Выбирая утепление необходимо учитывать большой спектр его характеристик. Наиболее важными из них будут:
Схема утепления стен стекловатой.
- Плотность. От этого показателя в прямой зависимости находится теплопроводность. Чем она плотнее, тем показатель теплопроводности выше. Кроме того, этот показатель во многом является определяющим для различно ориентированных поверхностей.
- Теплопроводность. Это основной показатель утеплителей. Чем меньше способность удерживать тепло, тем больше требуется материала на утепление. В свою очередь, этот показатель зависит от способности впитывать влагу.
- Гигроскопичность. Утеплители, у которых этот показатель низкий, плохо впитывают влагу и, соответственно, имеют низкую способность проводить тепло, что влияет, как на потребное количество, так и долговечность.
Кроме того, по своим механическим свойствам утеплители обычно делят на четыре класса:
- насыпной – гранулы или крошка – пеновещества различных фракций;
- вата – непосредственно рулонный материал или различные изделия с ее использованием;
- плиты – пластины различных размеров, изготовленные способом склеивания и прессования;
- пеноблоки – изготавливаются из вспененного бетона, стекла или других материалов с соответствующими свойствами.
Критерии выбора
Во-первых, это цена. Кому-то нужен бюджетный вариант, а кто-то может себе позволить элитный утеплитель. Во-вторых, особенности утепляемого помещения. На количество материала влияет основа стен, количество окон, степень вентиляции и т.п.
В-третьих, большинство утеплителей выполняют дополнительные функции. Наряду с задержкой тепла, они также препятствуют проникновению посторонних звуков или имеют пароизоляционный слой, что позволяет сэкономить на материалах, не потеряв в качестве.
Сегодня наиболее востребованными на рынке теплоизоляционных материалов являются минеральная (или базальтовая) вата, жидкий утеплитель, экструдированный полистирол, пенопласт и материал на основе фольги. С их качествами мы сегодня и разберемся.
Какая теплопроводность изделий?
От состава, способа изготовления и пустотелости зависят характеристики стройматериалов. Коэффициент теплопроводности кирпича характеризует его способность проводить тепло. Клинкерные изделия отличаются высоким уровнем, а керамические материалы — самым низким в сравнении с другими видами. Характеристика разновидностей изделия указана в таблице.
| Вид | Показатель, Вт/м°С | |
|---|---|---|
| Керамический | Полнотелый | 0,5—0,8 |
| Щелевой | 0,34—0,43 | |
| Поризованный | 0,22 | |
| Клинкерный | 0,8—1,16 | |
| Шамотный | 0,6 | |
| Силикатный | Полнотелый | 0,7—0,8 |
| Пустотелый | 0,4—0,66 |
Факторы, влияющие на величину теплопроводности
Теплопроводность материалов, используемых в строительстве, зависит от их параметров:
В начале измерения принимается начальное стационарное состояние температуры. Измерительный датчик и образец образуют две полубесконечные области. Линейная часть кривой параметризуется используемой емкостью плоского источника и теплоизоляционными свойствами обоих смежных полупространств.
В общем случае расчет значения теплопроводности может быть выражен уравнением. Во время практических измерений результаты измерений на эталонных материалах были применены для выбора оптимального интервала измерения и оптимальной выходной мощности источника тепла в отношении максимизации результатов измерений точно и воспроизводимости.
- Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
- Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
- Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
- Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
- Влияние температуры на теплопроводность материала отражается через формулу:
λ=λо*(1+b*t), (1)
Определение коэффициента теплопроводности строительных материалов с использованием нестационарного плоского измерительного оборудования. Нестационарное плоское измерительное оборудование благодаря своей конструкции обладает многими выгодными свойствами. В этом аппарате можно легко и быстро измерить значение коэффициента теплопроводности в случае любого строительного материала.
Само измерение длится всего несколько секунд, и поэтому можно определить значение коэффициента теплопроводности в зависимости от влажности испытуемого образца. Плоский датчик обеспечивает возможность определения коэффициента теплопроводности значительно неоднородных материалов. Требования, касающиеся размера выборки, по сравнению с другими методами существенно меньше. По этим причинам можно определить коэффициент теплопроводности даже в части строительных изделий, поскольку со стандартными образцами тепловые технические свойства могут сильно отличаться от свойств конечных продуктов. Точность измерения. Как и в случае любого метода измерения, даже в случае нестационарного плоского измерительного прибора наибольшая ошибка исходит из тестового образца. Если поверхность испытываемого образца неравномерна.
- Скорость измерения.
- В отличие от классических методов этот метод несравненно быстрее.
- Гибкость измерений.
Измерительное устройство может благодаря своим благоприятным свойствам применяться для определения измерения коэффициента теплопроводности в большом разнообразии материалов и изделий, например.
где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;
b – справочная величина температурного коэффициента;
t – температура.
Факторы, влияющие на физическую величину
Способность проводить тепло зависит от ряда факторов, включая температуру, структуру и электрические свойства вещества.
Температура материала
Влияние температуры на способность проводить тепло различается для металлов и неметаллов. В металлах проводимость главным образом связана со свободными электронами. Согласно закону Видемана—Франца теплопроводность металла пропорциональна произведению абсолютной температуры, выраженной в Кельвинах, на его электропроводность. В чистых металлах с увеличением температуры уменьшается электропроводность, поэтому теплопроводность остается приблизительно постоянной величиной. В случае сплавов электропроводность мало изменяется с ростом температуры, поэтому теплопроводность сплавов растет пропорционально температуре.
С другой стороны, передача тепла в неметаллах главным образом связана с колебаниями решетки и обмене решеточными фононами. За исключением кристаллов высокого качества и низких температур, путь пробега фононов в решетке значительно не уменьшается при высоких температурах, поэтому и теплопроводность остается постоянной величиной во всем температурном диапазоне, то есть является незначительной. При температурах ниже температуры Дебая способность неметаллов проводить тепло, наряду с их теплоемкостью, значительно уменьшается.
Фазовые переходы и структура
Когда материал испытывает фазовый переход первого рода, например, из твердого состояния в жидкое или из жидкого в газ, то его теплопроводность может измениться. Ярким примером такого изменения является разница этой физической величины для льда (2,18 Вт/(м*К) и воды (0,90 Вт/(м*К).
Изменения кристаллической структуры материалов также влияют на теплопроводность, что объясняется анизотропными свойствами различных аллотропных модификаций вещества одного и того же состава. Анизотропия влияет на различную интенсивность рассеивания решеточных фононов, основных переносчиков тепла в неметаллах, и в различных направлениях в кристалле. Здесь ярким примером является сапфир, проводимость которого изменяется от 32 до 35 Вт/(м*К) в зависимости от направления.
Электрическая проводимость
Теплопроводность в металлах изменяется вместе с электропроводностью согласно закону Видемана—Франца. Это связано с тем, что валентные электроны, свободно перемещаясь по кристаллической решетке металла, переносят не только электрическую, но и тепловую энергию. Для других материалов корреляция между этими типами проводимости не является ярко выраженной, ввиду незначительного вклада электронной составляющей в теплопроводность (в неметаллах основную роль в механизме передачи тепла играют решеточные фононы).
Процесс конвекции
Воздух и другие газы являются, как правило, хорошими теплоизоляторами при отсутствии процесса конвекции. На этом принципе основана работа многих теплоизолирующих материалов, содержащих большое количество небольших пустот и пор. Такая структура не позволяет конвекции распространяться на большие расстояния. Примерами таких материалов, полученных человеком, являются полистирен и силицидный аэрогель. В природе на том же принципе работают такие теплоизоляторы, как шкура животных и оперение птиц.
Легкие газы, например, водород и гель, имеют высокие значения теплопроводности, а тяжелые газы, например, аргон, ксенон и радон, являются плохими проводниками тепла. Например, аргон, инертный газ, который тяжелее воздуха, часто используется в качестве теплоизолирующего газового наполнителя в двойных окнах и в электрических лампочках. Исключением является гексафторид серы (элегаз), который является тяжелым газом и обладает относительно высокой теплопроводностью, ввиду его большой теплоемкости.
Эффективность многослойных конструкций
Плотность и теплопроводность
В настоящее время нет такого строительного материала, высокая несущая способность которого сочеталась бы с низкой теплопроводностью. Строительство зданий по принципу многослойных конструкций позволяет:
- соответствовать расчётным нормам строительства и энергосбережения;
- оставлять размеры ограждающих конструкций в пределах разумного;
- уменьшить материальные затраты на строительство объекта и его обслуживание;
- добиться долговечности и ремонтопригодности (например, при замене одного листа минеральной ваты).
Комбинация конструкционного материала и теплоизоляционного позволяет обеспечить прочность и снизить потерю тепловой энергии до оптимального уровня. Поэтому при проектировании стен при расчётах учитывается каждый слой будущей ограждающей конструкции.
Важно также учитывать плотность при строительстве дома и при его утеплении. Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух
Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух
Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух.
Расчёт толщины стен и утеплителя
Расчёт толщины стены зависит от следующих показателей:
- плотности;
- расчётной теплопроводности;
- коэффициента сопротивления теплопередачи.
Согласно установленных норм, значение показателя сопротивления теплопередачи наружных стен должно быть не менее 3,2λ Вт/м •°С.
Расчёт толщины стен из железобетона и прочих конструкционных материалов представлен в таблице 2. Такие строительные материалы отличаются высокими несущими характеристиками, они долговечны, но в качестве тепловой защиты они неэффективны и требуют нерациональной толщины стены.
Таблица 2
| Показатель | Бетоны, растворно-бетонные смеси | |||
| Железобетон | Цементно-песчаный раствор | Сложный раствор (цементно-известково-песчаный) | Известково-песчаный раствор | |
| плотность, кг/куб.м | 2500 | 1800 | 1700 | 1600 |
| коэффициент теплопроводности, Вт/(м•°С) | 2,04 | 0,93 | 0,87 | 0,81 |
| толщина стен, м | 6,53 | 2,98 | 2,78 | 2,59 |
Конструкционно-теплоизоляционные материалы способны подвергаться достаточно высоким нагрузкам, при этом значительно повышают теплотехнические и акустические свойства зданий в стеновых ограждающих конструкциях (таблица 3.1, 3.2).
Таблица 3.1
| Показатель | Конструкционно-теплоизоляционные м-лы | |||||
| Пемзобетон | Керамзитобетон | Полистиролбетон | Пено- и газобетон (пено- и газосиликат) | Кирпич глиняный | Силикатный кирпич | |
| плотность, кг/куб.м | 800 | 800 | 600 | 400 | 1800 | 1800 |
| коэффициент теплопроводности, Вт/(м•°С) | 0,68 | 0,326 | 0,2 | 0,11 | 0,81 | 0,87 |
| толщина стен, м | 2,176 | 1,04 | 0,64 | 0,35 | 2,59 | 2,78 |
Таблица 3.2
| Показатель | Конструкционно-теплоизоляционные м-лы | |||||
| Кирпич шлаковый | Силикатный кирпич 11-типустотный | Кирпич силикатный 14-типустотный | Сосна (поперечное расположение волокон) | Сосна (продольное расположение волокон) | Фанера клеёная | |
| плотность, кг/куб.м | 1500 | 1500 | 1400 | 500 | 500 | 600 |
| коэффициент теплопроводности, Вт/(м•°С) | 0,7 | 0,81 | 0,76 | 0,18 | 0,35 | 0,18 |
| толщина стен, м | 2,24 | 2,59 | 2,43 | 0,58 | 1,12 | 0,58 |
Значительно повысить теплозащиту зданий и сооружений позволяют теплоизоляционные строительные материалы. Данные таблицы 4 показывают, что наименьшие значения коэффициента теплопроводности имеют полимеры, минераловатные, плиты из природных органических и неорганических материалов.
Таблица 4
| Показатель | Теплоизоляционные м-лы | ||||||
| ППТ | ПТ полистиролбетонные | Маты минераловатные | Плиты теплоизоляционные (ПТ) из минеральной ваты | ДВП (ДСП) | Пакля | Листы гипсовые (сухая штукатурка) | |
| плотность, кг/куб.м | 35 | 300 | 1000 | 190 | 200 | 150 | 1050 |
| коэффициент теплопро- водности, Вт/(м•°С) | 0,39 | 0,1 | 0,29 | 0,045 | 0,07 | 0,192 | 1,088 |
| толщина стен, м | 0,12 | 0,32 | 0,928 | 0,14 | 0,224 | 0,224 | 1,152 |
Значения таблиц теплопроводности строительных материалов применяются при расчётах:
- теплоизоляции фасадов;
- общестроительной изоляции;
- изоляционных материалов при устройстве кровли;
- технической изоляции.
Задача выбора оптимальных материалов для строительства, конечно же, подразумевает более комплексный подход. Однако даже такие простые расчёты уже на первых этапах проектирования позволяют определить наиболее подходящие материалы и их количество.
1.4. Механические свойства строительных материалов
К механическим свойствам относятся: прочность и предел прочности, упругость, пластичность, хрупкость, сопротивление удару, твердость, истираемость, износ.
Интересно знать: Механические свойства строительных материалов
Прочность – способность материала сопротивляться разрушению и деформациям от внутренних напряжений, возникающих в результате воздействия внешних сил.
Она оценивается пределом прочности – наибольшее напряжение, возникающее в материале от действия нагрузок, вызывающих его разрушение.
В зависимости от характера приложения нагрузки F и вида возникающих напряжений различают прочность на сжатие, растяжение, изгиб, срез.
Механические свойства определяют поведение конструкций под действием внешних нагрузок.
Прочность определяют на образцах материала необходимой формы и размера, которые устанавливает стандарт. Для испытания материалов применяют специальные машины (гидравлические прессы). Предел прочности при сжатии рассчитывают по формуле:
где Рразр – разрушающее усилие, МН, S – площадь поперечного сечения образца, м2.
Прочность материала зависит от его структуры, пористости, влажности, дефектов строения др.
Рис. 1.3. Пресс для испытания строительных материалов
Интересно знать: Прочность и твердость стеновых материалов
Твердость – свойство материала сопротивляться проникновению в него более твердого тела.
Твердость – величина относительная, т.к. твердость одного материала оценивается по отношению к другому. Самый простой метод определения твердости – по шкале твердости (шкала Мооса) (Рис.1.4.). В эту шкалу входят 10 минералов, расположенных по
возрастающей твердости, начиная от талька (твердость 1) и заканчивая алмазом (10). Твердость исследуемого материала определяют, последовательно царапая его входящими в шкалу твердости минералами.
Твердость строительных материалов (бетона, металлов, древесины) определяют специальным прибором, вдавливая в них закаленный стальной шарик (метод Бринелля), или алмазный конус (метод Роквелла) или пирамиду (метод Викерса). В результате испытания
исчисляют число твердости. Оно равно отношению силы вдавливания к площади поверхности отпечатка (Рис.1.5).
Высокая прочность не всегда говорит о твердости материала. Так, древесина, по прочности равна, а по некоторым показателям превосходит бетон, но твердость ее мала по сравнению с бетоном.

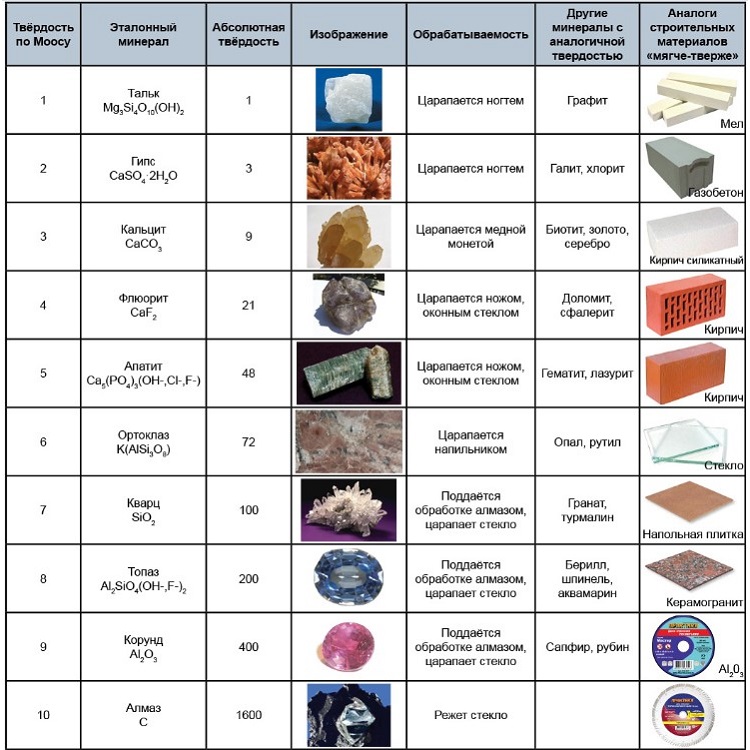

Рис. 1.4. Шкала сравнительной твёрдости Мооса
Интересно знать: Строение, химические и физические свойства благородных металлов
Рис. 1.5. Схемы определения твёрдости: а – по Бринеллю; б – по Роквелу; в – по Виккерсу
Упругость – способность материала проводить тепло. Теплопередача происходит в результате перепада температур между поверхностями, ограничивающими материал
Пластичность – свойство материала необратимо деформироваться под действием внешних сил.
Пластическая (остаточная) деформация, не исчезающая после снятия нагрузки, называется необратимой. Пластичность характеризуется относительным удлинением или сужением.
К упругим материалам относятся природные и искусственные каменные материалы, стекло, сталь; к пластичным – битумы при положительных температурах, бетонные и растворные смеси до затвердевания.
Хрупкость – свойство материала разрушаться после незначительной пластической деформации.
Хрупкому материалу в отличие от пластичного нельзя придать при прессовании желаемую форму, т.к. такой материал под нагрузкой дробиться на части, рассыпается. Хрупкими являются природные и искусственные камни, стекло, чугун.
Истираемость – свойство материала уменьшаться в объеме и массе под действием истирающего усилия.
Сопротивление материала истиранию определяют на круге истирания с подсыпанием абразивных порошков – наждака или кварцевого песка. Истираемость зависит от прочности и твердости материала и важна при оценке эксплуатационных свойств материалов полов,
ступеней лестниц, дорожных покрытий.
Износостойкость – способность материала противостоять воздействию на него сил трения от движущихся предметов. Она важна для материалов, используемых для покрытий полов, дорог и т.д.
Теплопроводность строительных материалов
Проектированием энергоэффективных домов должны заниматься специалисты, но в реальной жизни все может быть иначе. Случается так, что владельцы домов по ряду причин вынуждены самостоятельно подбирать материалы для строительства. Им также потребуется рассчитать теплотехнические параметры, на основании которых будут проводиться термоизоляция и утепление. Поэтому нужно иметь хотя бы минимальные представления о строительной теплотехнике и ее основных понятиях, таких как коэффициент теплопроводности, в каких единицах измеряется и как просчитывается. Знание этих «азов» поможет правильно утеплить свой дом и экономно его отапливать.
Теплопроводность пенопласта от 50 мм до 150 мм считаем теплоизоляцию
Пенополистирольные плиты, именуемые в просторечье пенопласт – это изоляционный материал, как правило, белого цвета. Изготавливают его из полистирола термального вспучивания. На вид пенопласт представлен в виде небольших влагостойких гранул, в процессе плавления при высокой температуре выплавляется в одно целое, плиту. Размеры частей гранул считаются от 5 до 15 мм. Выдающаяся теплопроводность пенопласта толщиной 150 мм, достигается за счет уникальной структуры – гранул.
У каждой гранулы есть огромное количество тонкостенных микро ячеек, которые в свою очередь во много раз повышают площадь соприкосновения с воздухом. Можно с уверенность сказать, что пенопласт практически весь состоит из атмосферного воздуха, приблизительно на 98%, в свою очередь этот факт являет собой их предназначение – теплоизоляция зданий как снаружи, так и внутри.
Всем известно, еще из курсов физики, атмосферный воздух, является основным изолятором тепла во всех теплоизоляционных материалах, находится в обычном и разреженном состоянии, в толще материала. Тепло-сбережение, основное качество пенопласта.
Как было сказано раньше, пенопласт практически на 100% состоит из воздуха, а это в свою очередь определяет высокую способность пенопласта сохранять тепло. А связанно это с тем, что у воздуха самая низкая теплопроводность. Если посмотреть на цифры, то мы увидим, что теплопроводность пенопласта выражена в промежутке значений от 0,037Вт/мК до 0,043Вт/мК. Это можно сопоставить с теплопроводность воздуха — 0,027Вт/мК.
В то время как теплопроводность популярных материалов, таких как дерево (0,12Вт/мК), красный кирпич (0,7Вт/мК), керамзитная глина (0,12 Вт/мК) и других, используемых для строительства, намного выше.
Поэтому самым эффективным материалом из немногих для теплоизоляции наружных и внутренних стен здания принято считать пенопласт. Затраты на отопление и охлаждение жилых помещений значительно сокращаются благодаря применению пенопласта в строительстве.
Превосходные качества пенополистирольных плит нашли свое применение и в других видах защиты, например: пенопласт, так же служит для защиты от промерзания подземных и наружных коммуникаций, за счет чего их эксплуатационный срок увеличивается в разы. Пенопласт применяют и в промышленном оборудовании (холодильные машины, холодильные камеры) и в складских помещениях.

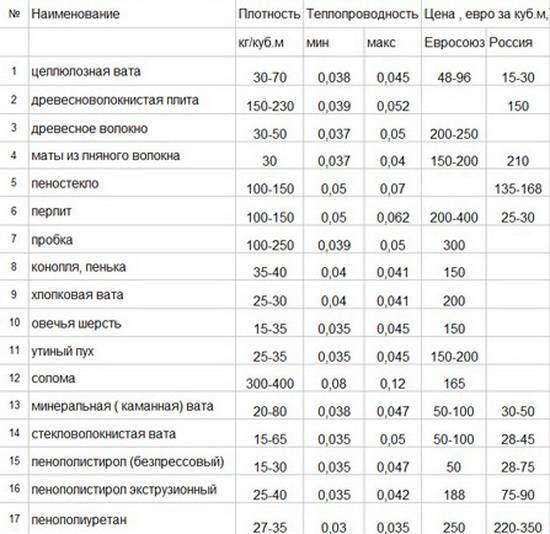

Коэффициент теплопроводности строительных материалов – таблицы

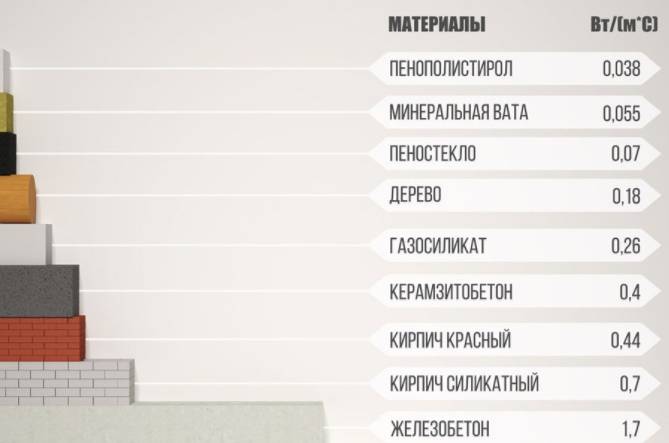

Теплоизоляционные свойства материалов прекрасно демонстрируют сводные таблицы, в которых представлены нормативные показатели.
Таблица коэффициентов теплоотдачи материалов. Часть 1
Проводимость тепла материалов. Часть 2
Таблица теплопроводности изоляционных материалов для бетонных полов
Но эти таблицы теплопроводности материалов и утеплителей учли далеко не все значения. Рассмотрим подробнее теплоотдачу основных строительных материалов.

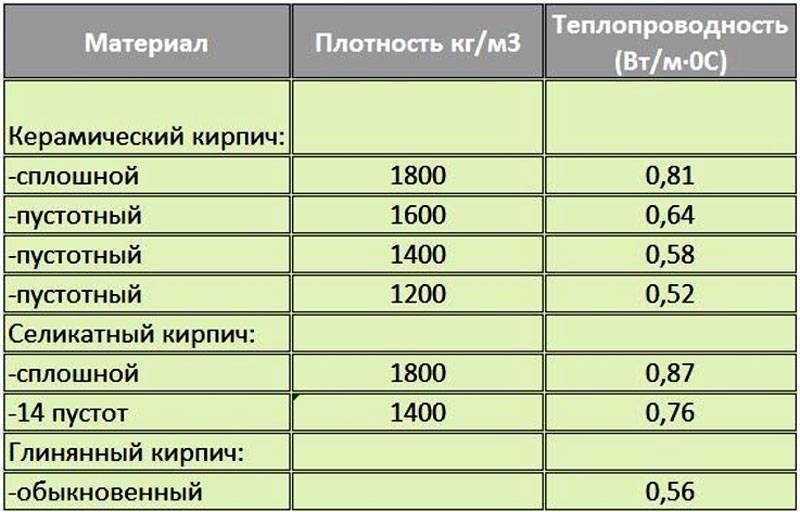

Таблица теплопроводности кирпича
Как уже успели убедиться, кирпич – не самый «тёплый» стеновой материал. По теплоэффективности он отстаёт от дерева, пенобетона и керамзита. Но при грамотном утеплении из него получаются уютные и тёплые дома.

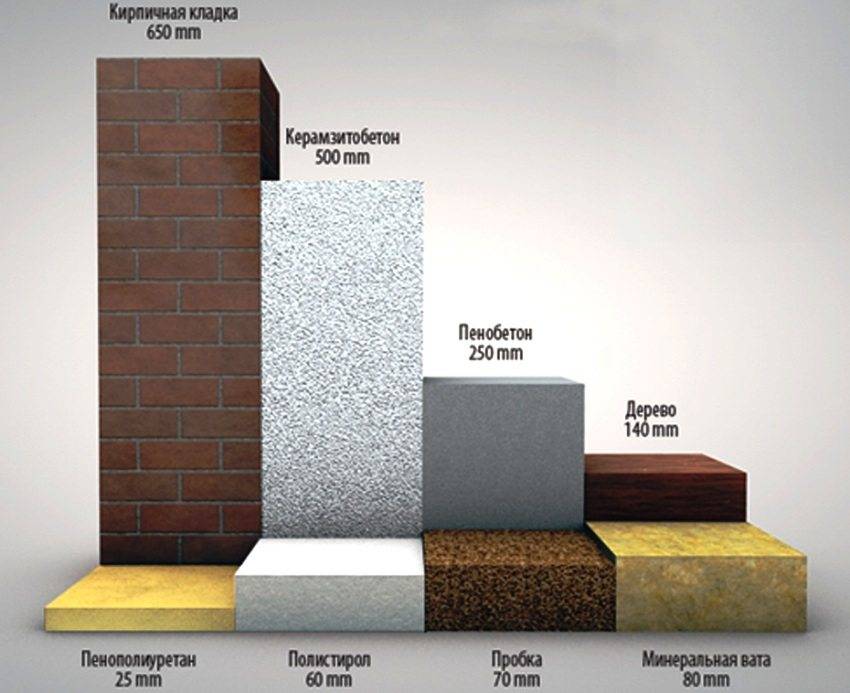

Сравнение теплопроводности строительных материалов по толщине (кирпич и пенобетон)
Но не все виды кирпича имеют одинаковый коэффициент теплопроводности (λ). Например, у клинкерного он самый большой – 0,4−0,9 Вт/(м·К). Поэтому строить из него что-то нецелесообразно. Чаще всего его применяют при дорожных работах и укладке пола в технических зданиях. Самый малый коэффициент подобной характеристики у так называемой теплокерамики – всего 0,11 Вт/(м·К). Но подобное изделие также отличается и большой хрупкостью, что максимально минимизирует область его применения.
Неплохое соответствие прочности и теплоэффективности у силикатных кирпичей. Но кладка из них также нуждается в дополнительном утеплении, и в зависимости от региона строительства, возможно, ещё и в утолщении стены. Ниже приведена сравнительная таблица значений проводимости тепла различными видами кирпичей.
Теплопроводность разных видов кирпичей
Таблица теплопроводности металлов
Теплопроводность металлов не менее важна в строительстве, например, при выборе радиаторов отопления. Также без подобных значений не обойтись при сварке ответственных конструкций, производстве полупроводников и различных изоляторов. Ниже приведены сравнительные таблицы проводимости тепла различных металлов.
Теплоэффективность разных видов металлов. Часть 1

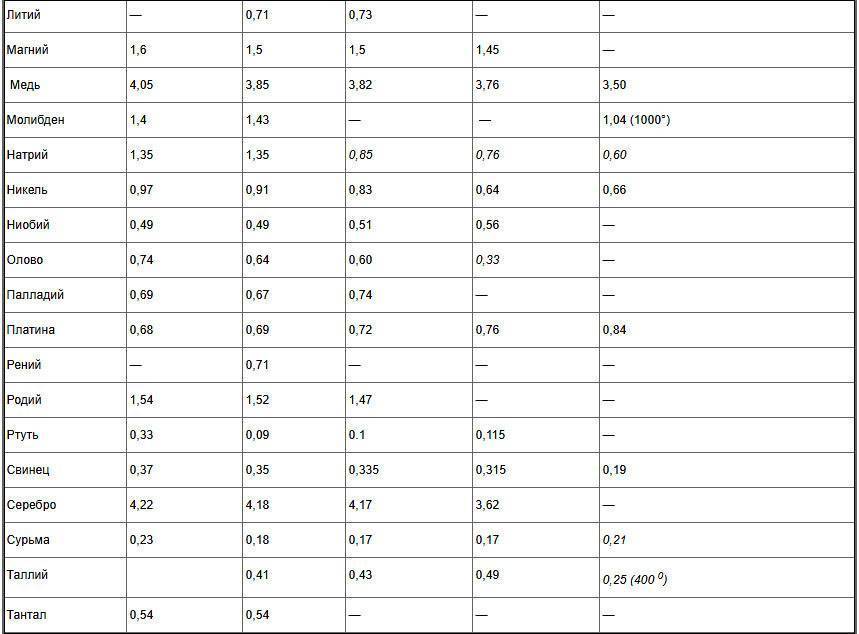

Теплоэффективность разных видов металлов. Часть 2
Теплоэффективность разных видов металлов. Часть 3
Таблица теплопроводности дерева
Древесина в строительстве негласно относится к элитным материалам для возведения домов. И это не только из-за экологичности и высокой стоимости. Самые низкие коэффициенты теплопроводности у дерева. При этом подобные значения напрямую зависят от породы. Самый низкий коэффициент среди строительных пород имеет кедр (всего 0,095 Вт/(м∙С)) и пробка. Из последней строить дома очень дорого и проблемно. Но зато пробка для покрытия пола ценится из-за своей невысокой проводимости тепла и хороших звукоизоляционных качеств. Ниже представлены таблицы теплопроводности и прочности различных пород.
Проводимость тепла дерева
Прочность разных пород древесины
Таблица проводимости тепла бетонов
Бетон в различных его вариациях является самым распространённым строительным материалом на сегодня, хотя и не является самым «тёплым». В строительстве различают конструкционные и теплоизоляционные бетоны. Из первых возводят фундаменты и ответственные узлы зданий с последующим утеплением, из вторых строят стены. В зависимости от региона к таковым либо применяется дополнительное утепление, либо нет.
Сравнительная таблица теплоизоляционных бетонов и теплопроводности различных стеновых материалов
Наиболее «тёплым» и прочным считает газобетон. Хотя это не совсем так. Если сравнивать структуру пеноблоков и газобетона, можно увидеть существенные различия. У первых поры замкнутые, когда же у газосиликатов большинство их открытые, как бы «рваные». Именно поэтому в ветреную погоду неутеплённый дом из газоблоков очень холодный. Эта же причина делает подобный лёгкий бетон более подверженным к воздействиям влаги.
Какой коэффициент теплопроводности у воздушной прослойки
В строительстве зачастую используют воздушные ветронепродуваемые прослойки, которые только увеличивают проводимость тепла всего здания. Также подобные продухи необходимы для вывода влаги наружу
Особое внимание проектированию подобных прослоек уделяется в пенобетонных зданиях различного назначения. У подобных прослоек также есть свой коэффициент теплопроводности в зависимости от их толщины. Таблица проводимости тепла воздушных прослоек
Таблица проводимости тепла воздушных прослоек
Итоги
Сегодня мы провели обзор утеплителей для дома, которые используются чаще всего. По результатам сравнения разных характеристик мы получили данные касательно теплопроводности, паропроницаемости, гигроскопичности и степени горючести каждого из утеплителей. Все эти данные можно объединить в одну общую таблицу:
| Наименование материала | Теплопроводность, Вт/м*К | Паропроницаемость, мг/м*ч*Па | Влагопоглощение, % | Группа горючести |
| Минвата | 0,037-0,048 | 0,49-0,6 | 1,5 | НГ |
| Пенопласт | 0,036-0,041 | 0,03 | 3 | Г1-Г4 |
| ППУ | 0,023-0,035 | 0,02 | 2 | Г2 |
| Пеноизол | 0,028-0,034 | 0,21-0,24 | 18 | Г1 |
| Эковата | 0,032-0,041 | 0,3 | 1 | Г2 |
Помимо этих характеристик, мы определили, что легче всего работать с жидкими утеплителями и эковатой. ППУ, пеноизол и эковата (монтаж мокрым методом) просто напыляются на рабочую поверхность. Сухая эковата засыпается вручную.
