Установка в кирпичную печь
В печь теплообменник устанавливают для повышения теплоотдачи отопительного прибора.
Если в печи не установлен теплообменник, то теплоноситель распределяется неравномерно. Из-за этого вблизи источника тепла будет высокая температура воздуха, а в отдаленных местах — низкая.

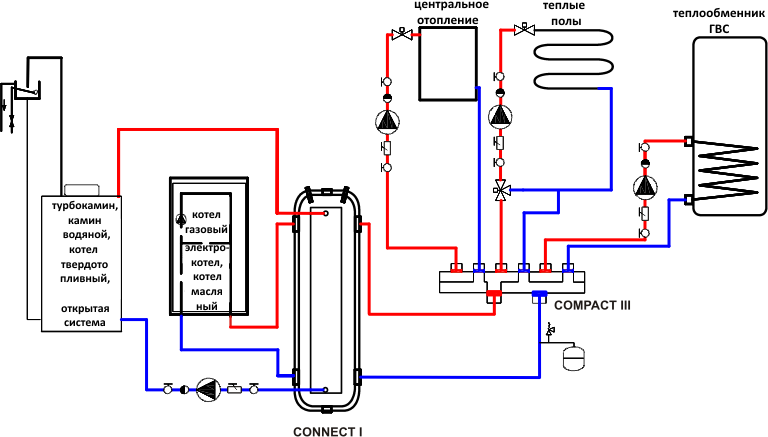

Если к печи подключить радиаторы и залить воду в такую систему, то работа прибора станет сравнима с работой твердотопливного котла. Здесь также нагревается вода, стенки и каналы дымохода. Когда печь топится, теплоноситель движется от змеевика к батареям, а после прекращения топки берет энергию у нагретых стенок.
Справка! Теплообменник сокращает полезную площадь топки. Это приводит к необходимости следить за сгоранием топлива и чаще его добавлять. Правильное устройство водяного контура и его соотношение с размерами топки — решение проблемы.
Преимущества
Достоинства:
- Теплообменник легко изготавливается и монтируется своими руками.
- Тепло в помещении обеспечивает непосредственно сама печь и теплоноситель, распределенный по батареям.
- Устройство функционирует от любого вида твердого горючего.
- Привлекательный внешний вид.
Правила изготовления и монтажа своими руками
Несмотря на большой выбор заводских моделей в специализированных магазинах, пользователи предпочитают делать устройства своими руками.
Это неудивительно, ведь самостоятельное производство позволяет учесть размеры той печи, куда монтируется изделие, и объем топки.
Устройство делают из трубок, по которым движется жидкость. Недостаток конструкции — возможность закипания жидкости при интенсивной топке. Чтобы этого не произошло, профессионалы советуют применять трубы большого объема.
Вода также закипает из-за слабого движения. Эта проблема возникает из-за неправильного монтажа. Чтобы она не появлялась, устанавливается насосная станция. Агрегат заставляет воду интенсивно циркулировать, что предотвращает ее застой.
Устройства для печей из кирпича выполняются из металла толщиной в 2,5 мм. Основу прибора составляют две емкости: верхняя в виде цилиндра и нижняя в виде прямоугольника. Трубы соединяют обе емкости. Диаметр труб зависит от размеров топки и площади помещения. Зазор между трубами должен быть минимальным. Все составляющие соединяются между собой с помощью сварки.
Порядок монтажа:
- разбирается часть кирпичной кладки;
- в топку на заранее подготовленный фундамент фиксируется прибор;
- выполняется укладка кирпичей, в которой оставляют два отверстия для труб конструкции;
- когда кладка готова, устройство подсоединяют к системе отопления.
Важно! После сварки, монтажа и заливки воды проверяется прочность прибора. Для этого конструкция заполняется сжатым воздухом
Давление контролируется манометром
Давление контролируется манометром.
Если швы не протекают, устройство готово к эксплуатации. Если же во время тестирования между швов сочится вода, то вода сливается и используется герметик.
Конструктивные особенности
Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.
В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.
Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.
Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.
Внутренний

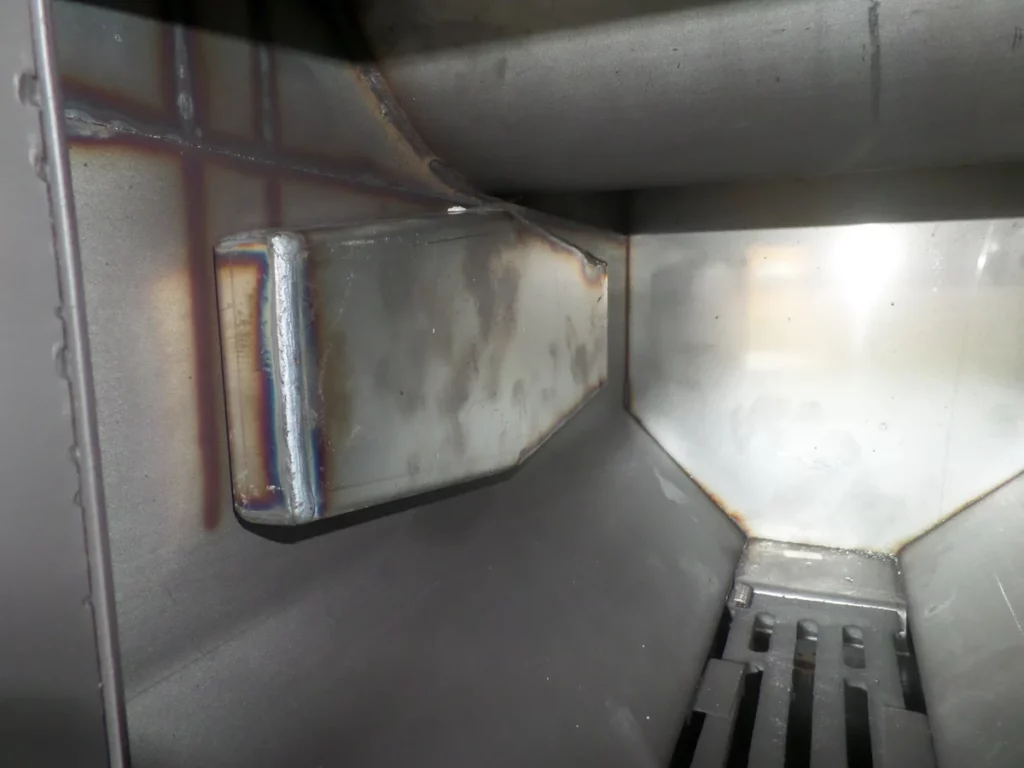

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.
Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.
Выбираем материал
Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:
- медные с коэффициентом теплопроводности 380;
- стальные с коэффициентом теплопроводности 50;
- металлопластиковые с коэффициентом теплопроводности 0,3.
Медный или металлопластиковый?
При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.
Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу .
Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.
Ищем подручные средства
Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:
- любым радиаторам отопления, не имеющим течи;
- полотенцесушителям;
- радиаторам от автомобилей и другим похожим по конструкции изделиям;
- проточным водонагревателям.
Воздушное отопление
Если охарактеризовать воздушную систему отопления, можно сказать, что у нее больше минусов, чем плюсов. Воздушные теплообменники для отопления мало распространены в частном жилом секторе, они пока еще не стали привычными.
Преимуществом этой системы называют возможность совмещать обогрев с принудительной вентиляцией. Однако возможные ошибки при ее проектировании и монтаже могут свести преимущества к минимуму. В воздуховодах бывает слышен шум вентилятора, а в помещениях ощущается температурный дисбаланс.

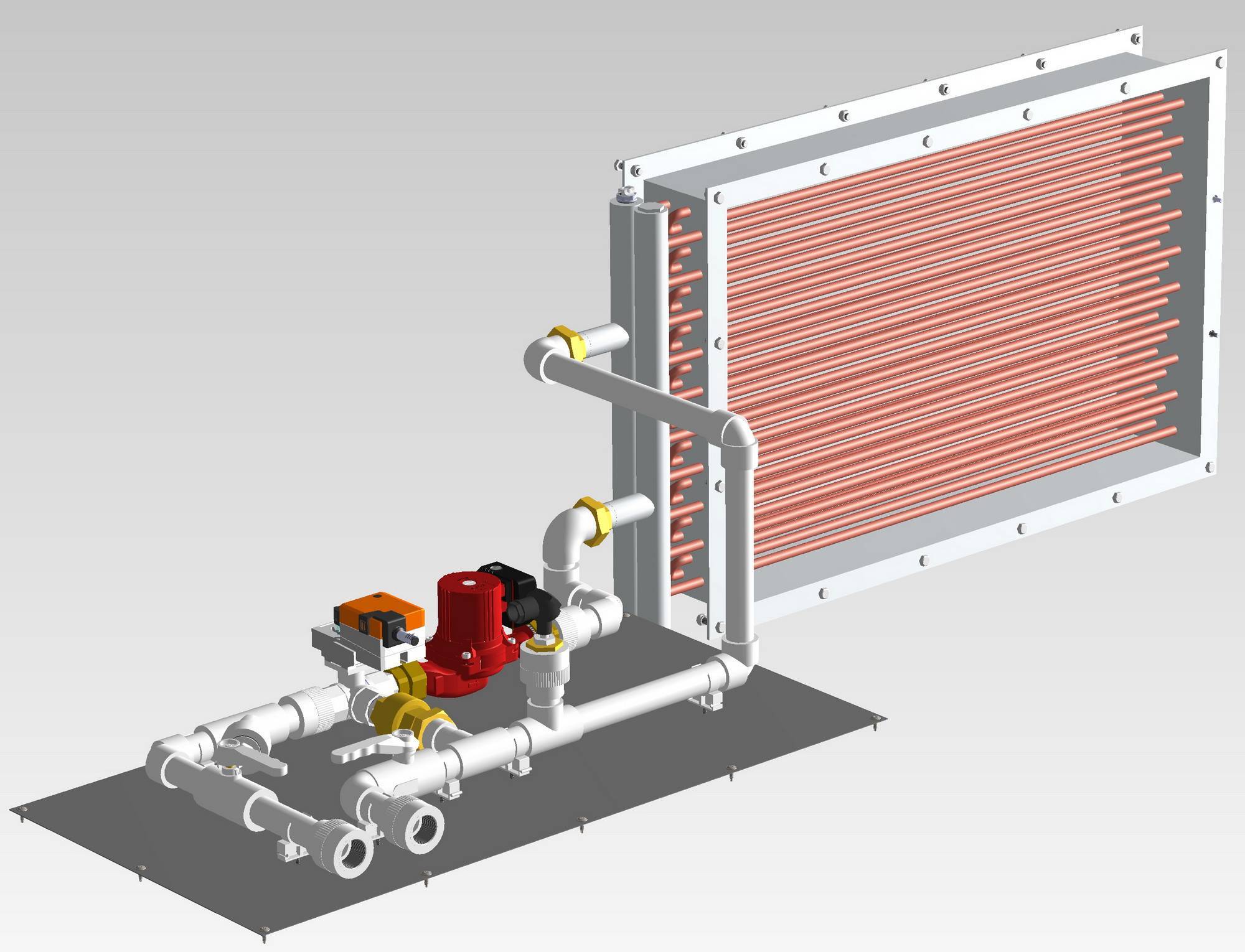

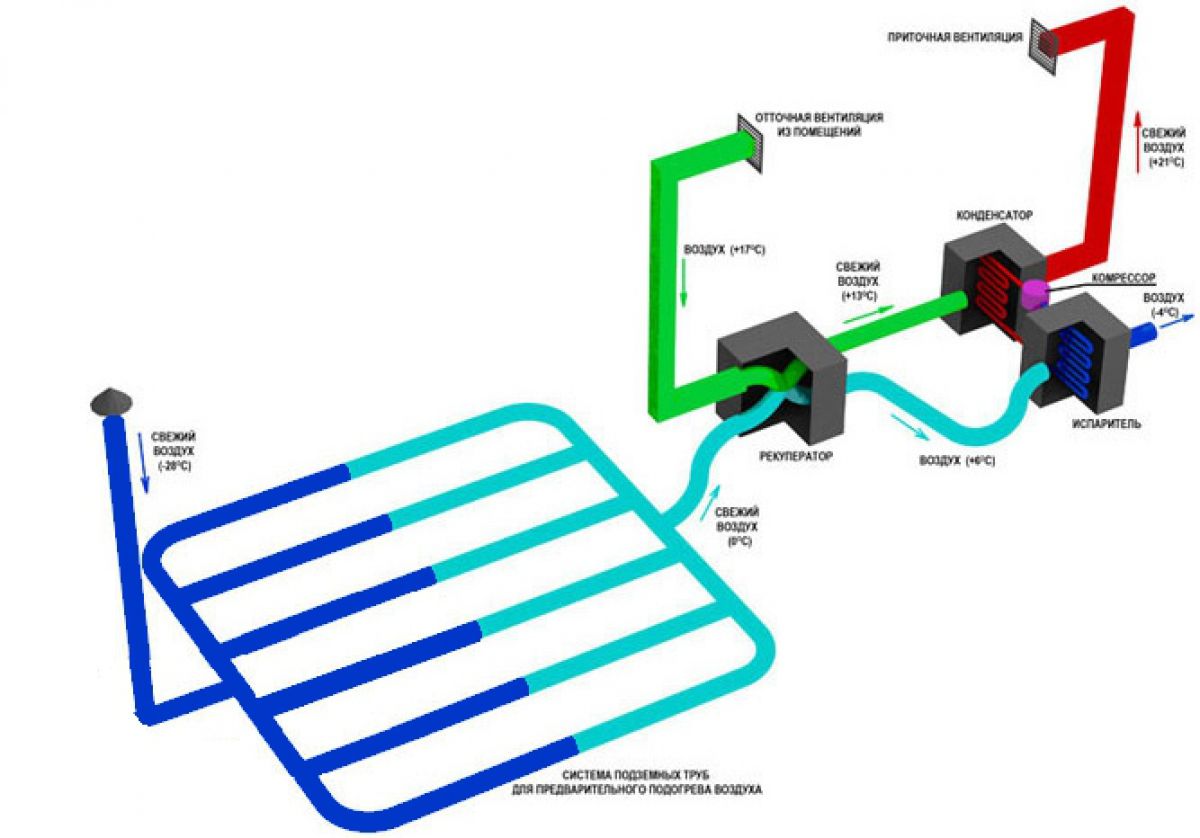

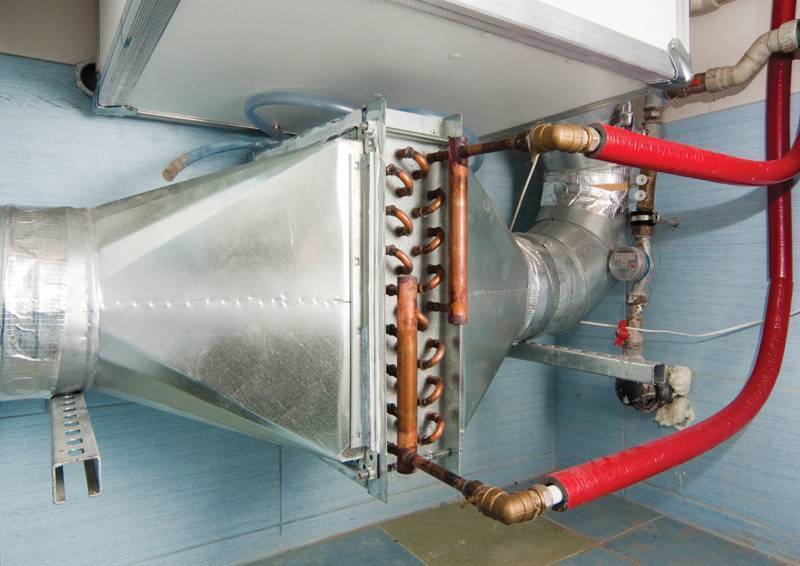

Теплообменники для воздушного отопления существуют прямого нагрева, а также косвенного. В первых из них газовое или дизельное топливо сгорает непосредственно в самом теплообменнике. В других моделях используется промежуточный теплоноситель.
Недостатки грунтового воздушного теплообменника
Наш пользователь говорит, что воздух, который попадет в дом из теплообменника, не отличается от воздуха из форточки – он такой же чистый, единственное – в нем нет уличной прохлады. Ни у кого в семье нет ощущения, что в помещение попадает воздух из грунта. Субъективно он пока что видит в этой конструкции одни плюсы.
Но воздушный грунтовый теплообменник – не самая одобряемая конструкция на FORUMHOUSE.
Минусы конструкции:
- Она может быть опасна для здоровья.
- В трубах образуется конденсат, который необходимо удалять.
- Для прокачки воздуха по десяткам метров труб нужна довольно мощная вентиляционная установка.
GaserКонсультант раздела «Вентиляция» FORUMHOUSE
Если дренаж негерметичный, то вы, очевидно, дышите «воздухом из грунта». У меня это как-то не очень состыкуется со здоровьем. Ладно, если район не радоноопасный, а если да?
Внутри стенок грунтового воздушного контура создана идеальная среда для размножения различных микроорганизмов, многие из которых могут представлять опасность для здоровья людей.
Николай 1Участник FORUMHOUSE
Лично я опасаюсь гонять воздух по длинным магистралям, тем более под землей. Воздух придется обязательно фильтровать от пыли и возможных бактерий.
Настоятельно не рекомендуется делать грунтовые воздушные теплообменники в радонопасных районах. Радон – это газ, выделяемый из толщи земли. При высоких концентрациях он с большой вероятностью приводит к раку легких.
Радоноопасные районы России:
- Алтайский край;
- Кавказские минеральные воды;
- Карелия;
- Кольский полуостров;
- Ленинградская область;
- Урал.
Дом Prayfor стоит на плите – так геологи называют горизонтальное залегающие в грунте горные породы, поэтому наш пользователь считает, что радона ему бояться нечего. А бактерии он уничтожает, проводя ежегодную дезинфекцию труб специальной воздушной пушкой.
Трубы заполнили паром с дезинфицирующим средством, закрыли все выходы и оставили так на несколько часов. В доме все точки подачи и забора воздуха закрыли, чтобы воздух пошел через всю систему прямо на улицу. Через несколько часов по системе прогнали чистый воздух, который вытеснил из нее остатки дезинфицирующего пара.
Теплообменник своими руками

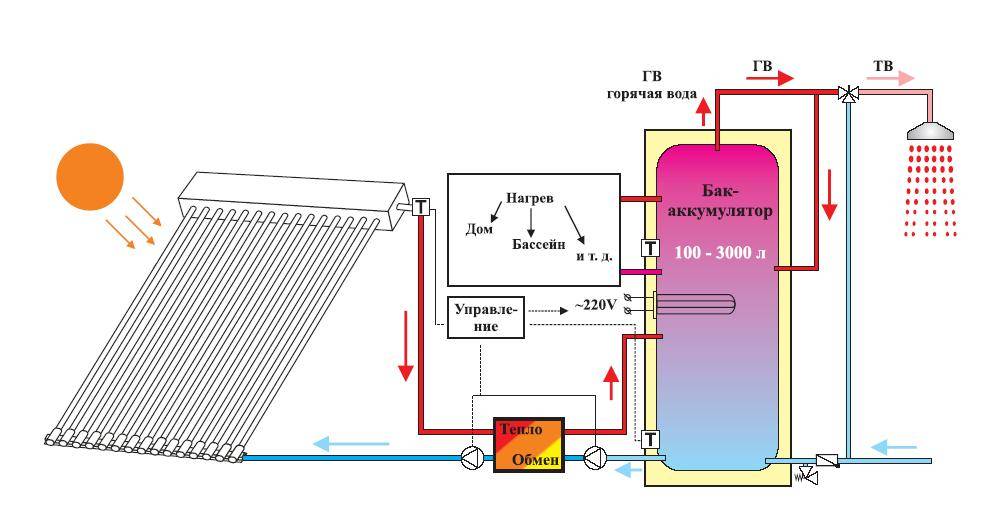

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.
Как сделать теплообменник своими руками?
Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.
Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.
Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.
Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.
Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

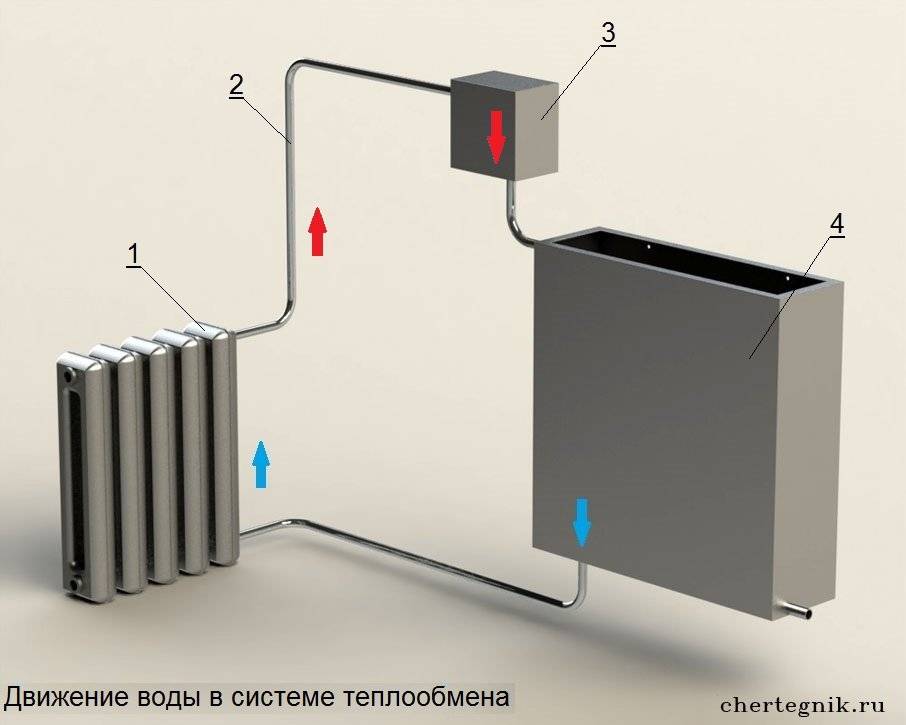

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами
Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости
Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.
С этим читают
Достоинства и недостатки
Достоинств печей с теплообменником:
- экономия топлива за счет небольшого количества нагреваемой воды;
- отсутствие закипания воды из-за непрерывной естественной циркуляции;
- возможность использования горячей воды не только для проведения банных процедур, но и для подачи теплоносителя в радиаторную систему обогрева;
- изменяя количество воды во внешней емкости, можно увеличивать или уменьшать интенсивность нагрева;
- отсутствие смешивания с горячей водой из емкости, что позволяет использовать во внутренней петле не чистую воду, а теплоноситель (только у закрытых конструкций). Это улучшает режим нагрева и помогает защитить внутреннюю поверхность труб от коррозии или зарастание окислами.
Недостатки:
- на подготовку воды нужно некоторое время;
- монтаж теплообменника приходится делать либо одновременно с постройкой печи, либо в процессе установки дымохода;
- выполнить тонкую регулировку режима нагрева довольно сложно — нет достаточно точных органов управления.
Недостатки теплообменников не делают их менее востребованными и не снижают их привлекательность в глазах пользователей. Большое количество вариантов конструкции позволяет выбрать оптимальный тип теплообменника, руководствуясь размерами и типом печи, а также потребностями пользователей.

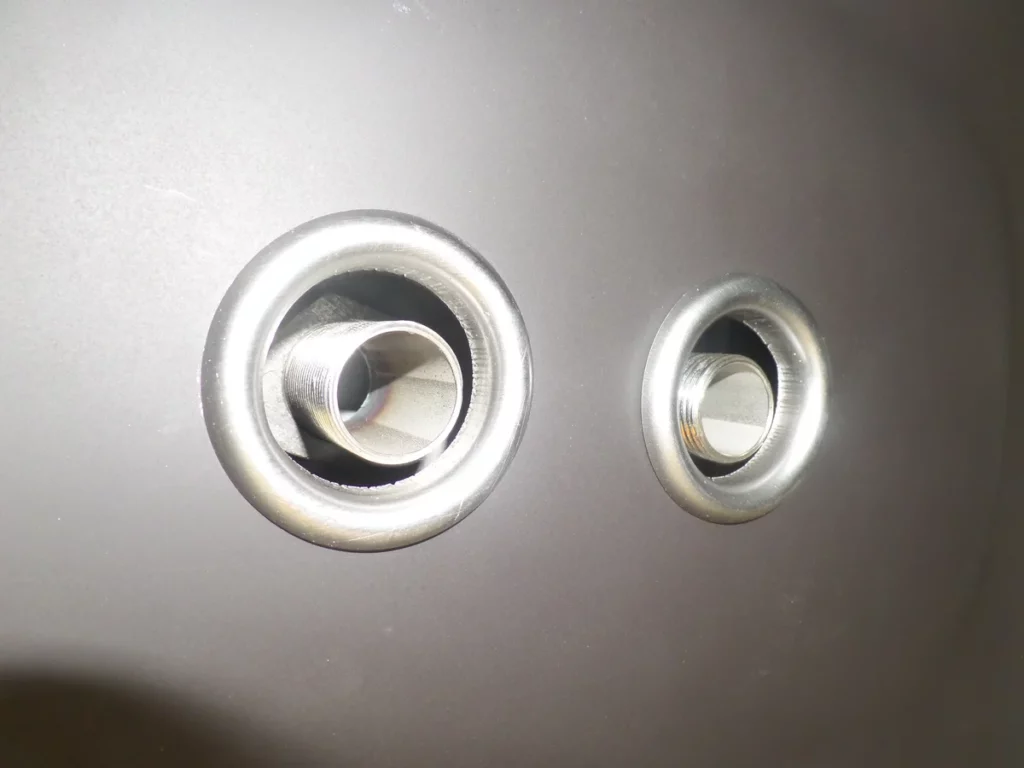

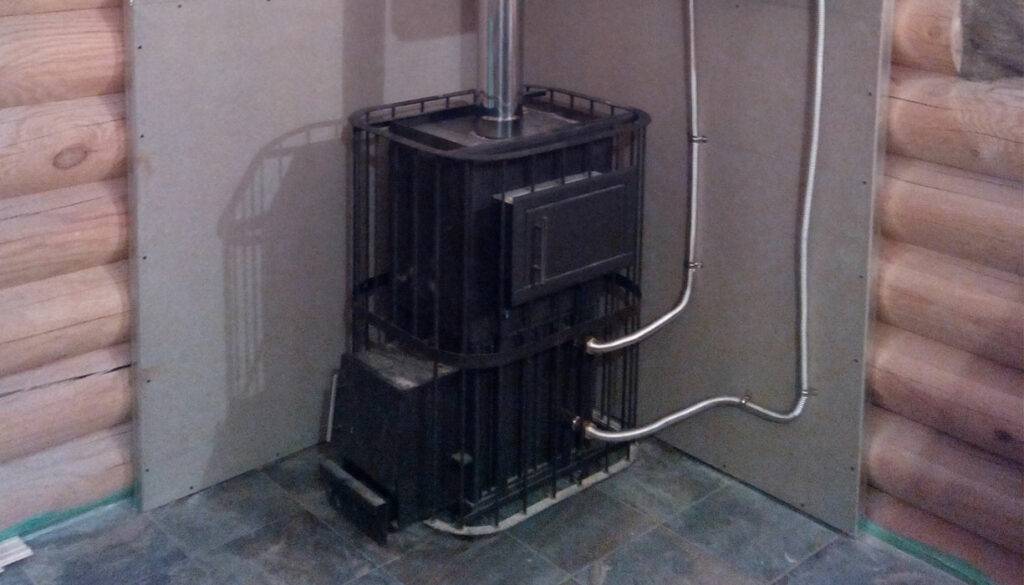

Чугунная печь с теплообменником
Принцип работы

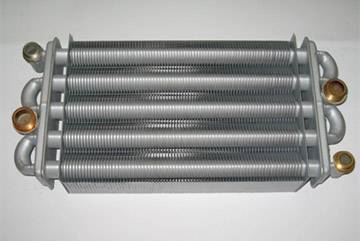

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.
В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел
При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки.. К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому
К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.
Как самостоятельно сделать такой теплообменник?
Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:
- листовой металл размером 350х350 мм два куска;
- восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
- труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
- металлическое ведро объемом 20 л.
Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.
Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство
Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.
Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус
Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.
На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.
Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской
В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.
Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике
Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:
Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.
Как подобрать или рассчитать размеры печного котла
После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.
Чаще всего теплообменники помещают в топливник печи, но иногда в дымовых каналах или камере бесканальной печи. При этом необходимо учесть, что между кирпичной кладкой и регистром должен быть зазор 0,5-1 см, учитывающий тепловое расширение металла.
Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?
Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м 2 площади дома.
Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м 2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.
Полную мощность теплообменника можно вычислить по формуле:
где: Qуд – его удельная мощность, ккал/час;S – его полезная площадь (соприкосновения с нагревающей средой), м 2 .
Удельную мощность можно вычислить по формуле:
где: k =12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность;Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С;t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.
Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м 2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.
Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м 2 площади печного котла можно будет снять около 10 кВт.
Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:
Читайте так же: Дренаж труба щебень геотекстиль
В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.
Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.
Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.
Изготовление своими руками
После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками
При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть
Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.
После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.
Сборка воздушного пластинчатого теплообменника своими руками с вентилятором
Сделаем из пластинчатого теплообменника бытовой обогреватель. Его можно, например, подсоединить к котлу с водяной рубашкой.
Понадобится:
- готовый пластинчатый теплообменник, небольшого размера;
- патрубки для воздуховода;
- вентилятор;
- фанера для сборки каркаса (её размеры должны совпадать с размерами боковых стенок теплообменника) – 4 шт;
- фанера для фронтальной части каркаса – 1 шт;
- лист металла;
- брусок (такой длины, чтобы хватило на рамку и 4 коротких бруска);
- саморезы;
- рулетка;
- электролобзик;
- шуруповёрт.
Ход работы:
- Из фанерных кусков сбивается ящик. Внутренние углы фиксируются при помощи брусков на саморезы. Теплообменник должен плотно вставляться в каркас.
- На одну сторону каркаса крепим лист металла, посередине прорезаем отверстие, в которое будет вставлен вентилятор.
- Делаем рамку из бруска. Крепим её на противоположной стороне каркаса.
- К рамке приделываются патрубки для воздухоотвода.
Установив такой прибор на пути следования холодного воздуха с улицы, можно получить свежий, но тёплый воздух. Потери тепла из-за вентиляции помещений сократятся в 3 раза.
