Принцип работы теплообменника в системе отопления

Кожухотрубные теплообменники в системе отопления

Что такое кожухотрубные теплообменники?

Кожухотрубные теплообменники представляют собой теплообменное оборудование, используемое в системе отопления для передачи тепла между двумя средами. Они состоят из внутреннего трубчатого элемента и внешнего кожуха, обменивающегося теплом с окружающей средой. Такая конструкция позволяет повысить эффективность процесса теплообмена и обеспечить максимальную производительность системы отопления.

Принцип работы кожухотрубных теплообменников

Когда горячая вода протекает через внутренние трубки, она передает тепло своей поверхности. Одновременно охлажденная вода, циркулирующая по внешнему кожуху, поглощает это тепло и становится теплее. Таким образом, кожухотрубные теплообменники обеспечивают передачу тепла от одной среды к другой без их смешивания.

Преимущества использования кожухотрубных теплообменников

• Высокая эффективность теплообмена
• Возможность регулирования процесса теплообмена
• Простота в обслуживании и ремонте
• Длительный срок службы

Виды теплообменников

Различают несколько видов данного устройства. Все теплообменники делятся на:

• трубчатые;
• пластинчатые — неразборные (паяные), разборные.

Трубчатые теплообменники — по сути труба большего диаметра, в которую вварены трубки меньшего диаметра.

Пластинчатые теплообменники — устройства, состоящие из набора пластин, в которых отштампованы волнистые каналы и поверхности для прохождения жидкости. Пластины укрепляются между собой стяжками и прокладками из резины.

Пластинчатые агрегаты более легки в ремонте. Также они имеют меньшие габариты. В трубчатых агрегатах теплообмен происходит в трубе малого диаметра, находящейся в трубе большого диаметра. Поэтому их можно использовать при высоких давлениях, а пластинчатые нельзя.

Принцип работы теплообменника в системе отопления: «Смесительные»

Что такое смесительные теплообменники?

Смесительные теплообменники — это устройства, которые регулируют температуру теплоносителя в системе отопления. Они позволяют смешивать горячую и холодную воду для получения нужной температуры, которая затем передается через систему трубопроводов в радиаторы и обогревательные приборы.

Как работают смесительные теплообменники?

Смесительные теплообменники оснащены клапанами и регуляторами, которые управляют подачей горячей и холодной воды. Когда температура в системе отопления слишком высокая, регулятор закрывает клапан горячего водоснабжения и открывает клапан холодной воды. Это позволяет смешать горячую и холодную воду для создания теплоносителя нужной температуры.

Смесительные теплообменники могут работать автоматически или механически, в зависимости от конкретной модели и производителя. Они также могут быть установлены в различных местах системы отопления, включая котельную, теплый пол и радиаторы.

Преимущества использования смесительных теплообменников

• Высокая эффективность: смесительные теплообменники позволяют добиться оптимальной температуры теплоносителя, что повышает эффективность и экономичность системы отопления.
• Повышенная комфортность: смесительные теплообменники обеспечивают равномерное распределение тепла в помещении и предотвращают перегрев.
• Долговечность: благодаря своей конструкции смесительные теплообменники имеют высокую стойкость к коррозии и механическим повреждениям.

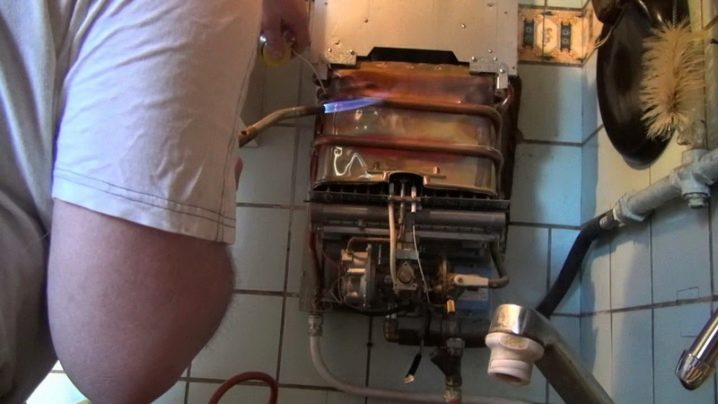

Нарушения в работе колонки и их устранение

Если вдруг потек водонагреватель, иногда причина состоит в износе прокладок. При снятии кожуха становится понятно, оправдалось ли это предположение. Отыскав свищ в теплообменнике, многие потребители интересуются: как заменить проблемную деталь. Но трудность в том, что цена запчасти достигает 30% от платы за совершенно новый нагреватель.

Куда практичнее запаять механический дефект, используя паяльник. Припой плавится примерно при 200 градусах. Точное значение определяется маркой конкретной детали. Даже если будет долго кипеть вода, она не нарушит целостность «заплатки». Подобное решение одинаково актуально для российских и иностранных колонок. Ведь риск поломки присутствует везде, различается только срок службы, но дефекты все равно появятся в любой модели.

Независимая система теплоснабжения с теплообменником.

Индивидуальный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения с теплообменником

Теплообменник в такой системе отопления главный прибор позволяющий экономить. Конечно, экономит не он, он только отделяет среды друг от друга, экономит автоматика. Как экономит? Вот пример независимой системы отопления – современная централизованная отопительная система, в ней имеется один главный тепловой пункт, распределяющий тепло и дополнительные теплообменники для каждого потребителя установленные уже в ИТП жилых домов.

От котельной к центральному тепловому пункту, где установлен главный теплообменник, тепло подается в жестком, фиксированном тепловом режиме – например 95 градусов на подаче и теоретически 70 градусов на обратке. В котельной не нужна автоматика и операторы, мощность насосов и диаметр труб тепловой сети могут быть гораздо меньше, утечек в контуре котлов нет по своей природе. Иногда теплообменник большой мощности устанавливают непосредственно в системе отопления котельной, тогда контур получается двойным и в котлах, из-за малого объема теплоносителя во внутреннем контуре, отсутствует накипь, котлы служат вечно.

Блочный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения и горячего водоснабжения с теплообменниками

Установив теплообменник в системе отопления, потребитель получает возможность влиять на температуру в квартире, сколько нужно каждому столько и возьмет, конечно, если в квартире на батареях тоже установлены регулирующие приборы. Выгода для всех налицо.

Как подключить теплый пол к системе отопления через теплообменник.

Нужен теплообменник и для теплого пола. Если вы, например, захотите сделать теплый пол, врезав его в систему отопления без теплообменника вы оставите весь дом без тепла, тепла на полы пойдет немного, но вот вода – теплоноситель будет циркулировать только через ваш пол и не пойдет к соседям, она «лентяй» и идет по самому короткому пути.

Недостаток установки теплообменника в систему отопления только один, увеличение затрат на первоначальном этапе монтажа, но он с лихвой перекрывается всеми ее достоинствами.

Зависимую систему отопления легко модернизировать в независимую систему, путем установки дополнительного теплообменника с регулирующей аппаратурой. Правда, делать это придется одновременно во всем районе, подключенном к вашей котельной. Зато так вы сможете сэкономить до 40 процентов на оплату тепла, по сравнению с вашими сегодняшними затратами без установки такого нужного теплообменника в системе отопления.

Для чего нужен теплообменник ГВС в системе отопления

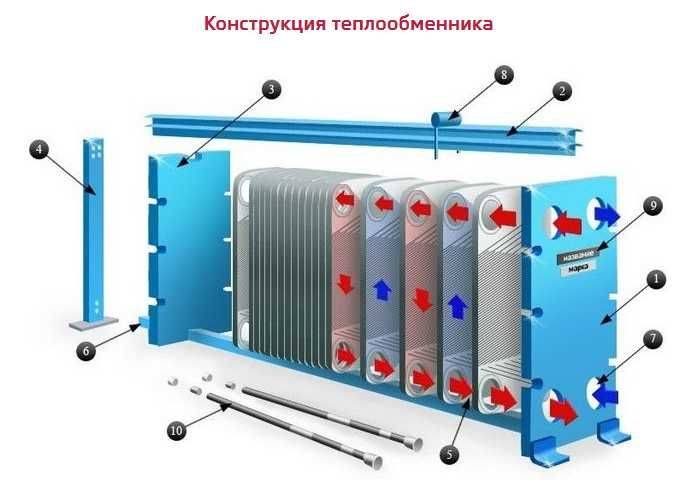

Устройство представляет собой 2 плиты: одна из них статическая, а другая — подвижная. Обе они с отверстиями, между которыми зафиксированы загерметизированные прокладками пластины.

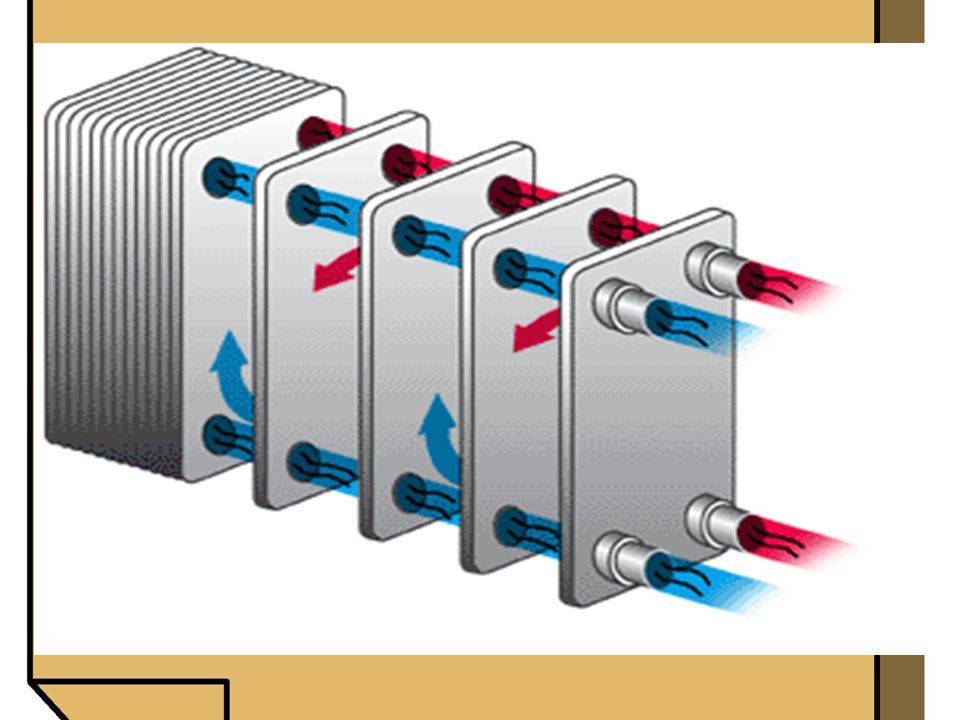

Суть принципа работы такого прибора в том, что пластины гофрированного типа образуют каналы, по которым циркулирует жидкость. Повышение коэффициента переданного тепла от её прогретой части к холодной возникает за счёт увеличения площади контакта.

В пристенном слое гофрированного типа со временем образуется процесс турбулентности. По разным сторонам одной пластины происходит перемещение отдельной среды. Такой способ движения предотвращает их перемешивание.

Прогрев обеих сред возникает вследствие присоединения устройства к трубопроводу. После того как среда закончит своё прохождение по всем каналам, она покинет теплообменник.

Такое оборудование делает возможным:

• эксплуатировать при необходимости полученного от носителя энергии вторичного тепла для бытовых нужд;
• применять остаточное тепло при поступлении электроэнергии;
• формировать необходимый температурный режим для проведения химических процессов;
• удерживать температурный режим теплоносителя на установленном уровне в бытовых отопительных системах.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

• Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
• Температура теплоносителя в системы отопления;
• Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
• Начальная температура воды, используемой для ГВС;
• Требуема температура ГВС;
• Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

• для раковины – 40 л/ч;
• ванная – 200 л/ч;
• душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Монтаж

Монтаж пластинчатого теплообменника, как наиболее распространенного, осуществляется по трем вариантам:

• параллельному;
• смешанному двухступенчатому;
• последовательному двухступенчатому.

При параллельном монтаже требуется установить терморегулятор. Этот способ экономит пространство, время, а также не требует больших затрат. Двухступенчатая смешанная схема обеспечивает значительную экономию теплоносителя. Это достигается благодаря использованию обратного тока теплой воды для обогрева потока с более низкой температурой.

Использование последовательной схемы применяет разделение входящего потока на две ветки. Одна из них проходит сквозь регулятор, другая – сквозь подогреватель. Далее оба потока смешиваются, после чего попадают в отопительный блок. Это экономит теплоноситель. Полная автоматизация оборудования невозможна.

Теплообменники закрепляются на стене с помощью крепежной ленты, консоли и уголка, прикрепленного к нижней части устройства. После этого требуется провести установку фильтров. Минимальное условие – присутствие фильтрующей системы в системе теплоцентрали. Перед установкой стоит подготовить краны и американки – резьбовые разъемные соединительные компоненты. Каждый из них включает в состав накидную гайку, прокладку и два фитинга

Важно правильно подбирать запчасти, чтобы они подходили к диаметру системы подключения. Тогда монтаж не вызовет затруднений

Внешний вид пластинчатого теплообменника

Типы рекуперативных теплообменников

Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас но конструкционному исполнению выделяют следующие виды представленных агрегатов:

Кожухотрубный

Это устройство, представляющее собой пучки труб, приваренные к кожуху и прикрепленные к трубным решеткам при помощи болтов. Движение первого носителя тепла в межтрубном пространстве осуществляется через присутствующие на корпусе штуцера. Другой теплоноситель течет по трубам. На корпусе или крышке представленных устройств присутствуют перегородки. В целях повышения отдачи тепла трубы подвергают процессу оребрения методом накатки или навивки ленты.

Погруженный

Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.

Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.

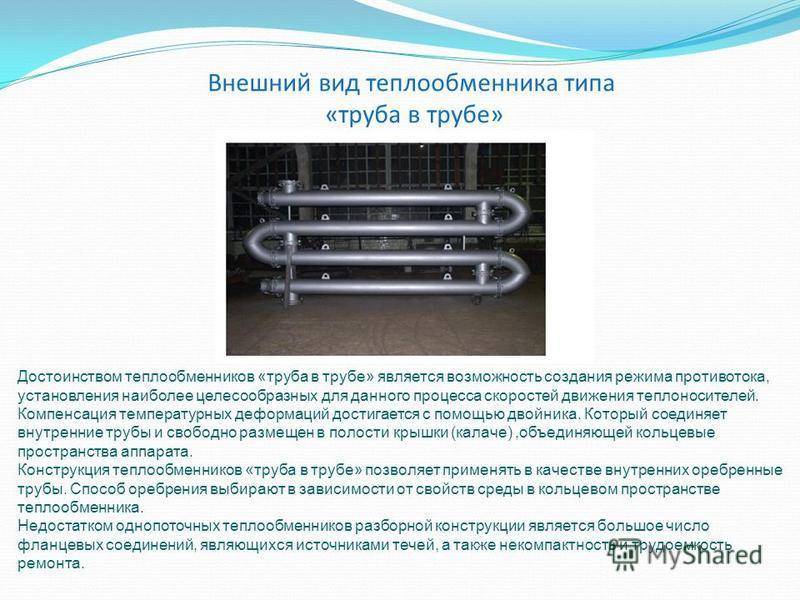

Теплообменные устройства типа «труба в трубе»

Состоит из нескольких звеньев, расположенных друг над другом и соединенных между собой. Каждое звено представляет собой конструкцию из вставленных друг в друга труб, между которыми и происходит теплообмен. Их целесообразно эксплуатировать при высоких показателях давления и небольших расходах воды в системе.

Выбираете алюминиевые радиаторы для дома? Узнайте подробнее о технических характеристиках алюминиевых радиаторов отопления.

Как выбрать тепловой насос вы можете узнать тут

Электрические котлы отопления

Оросительный

Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода

Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.

Графитовый

Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и

зафиксированных крышками. Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.

Используется для химически агрессивных жидкостей.

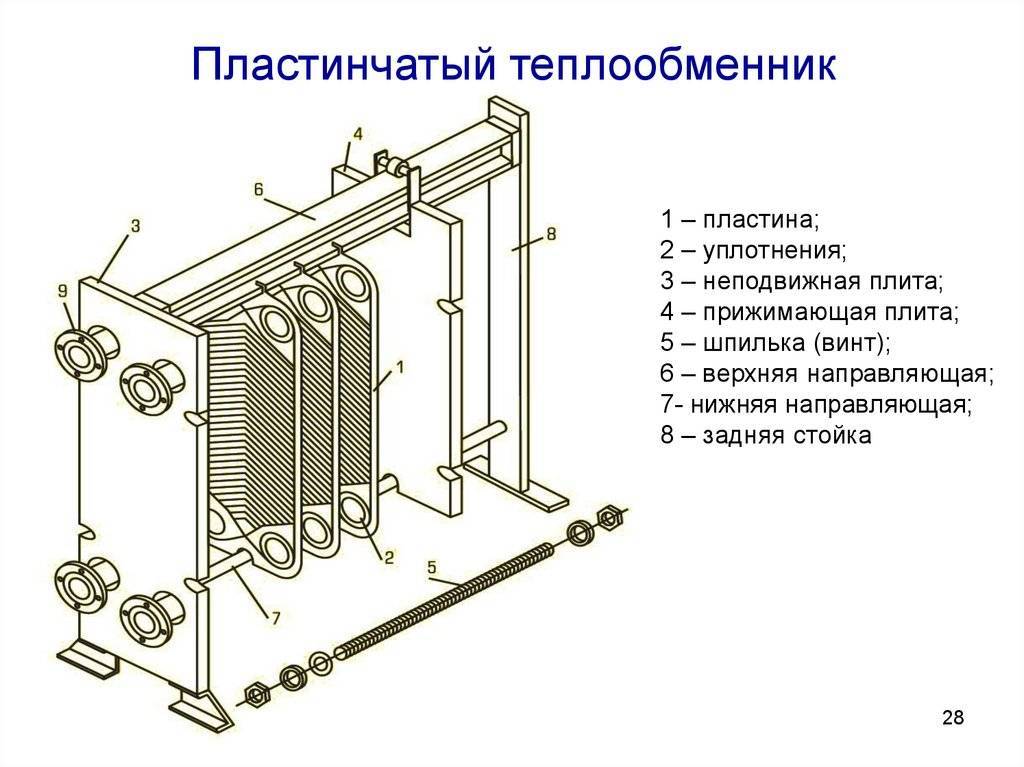

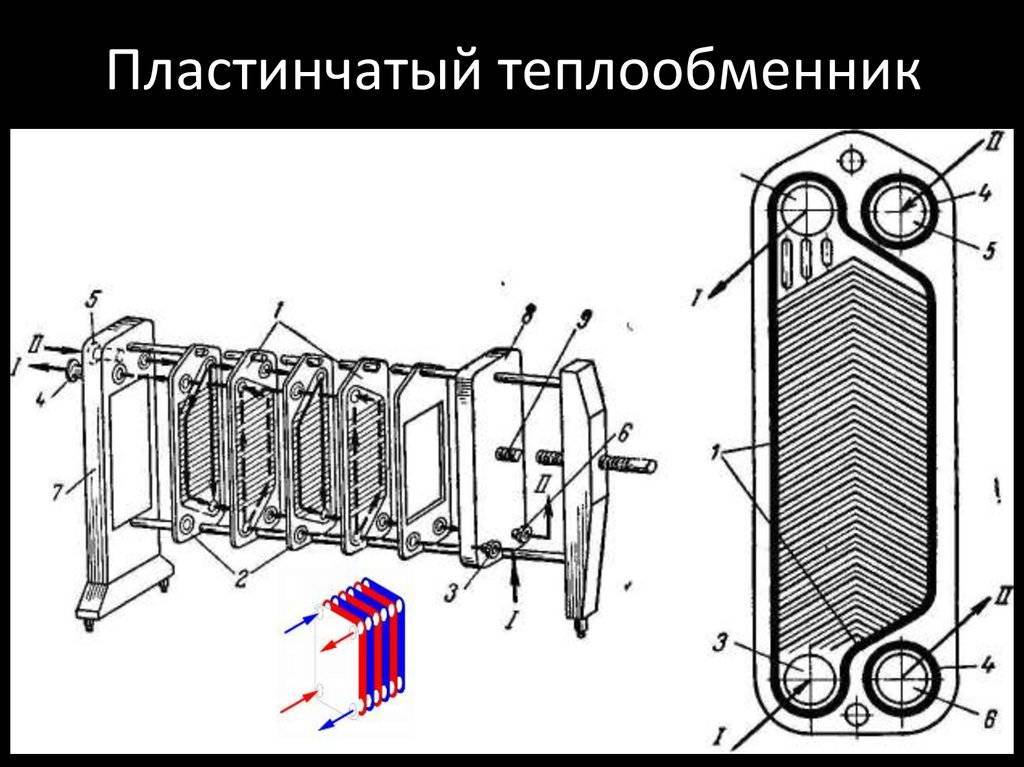

Пластинчатый

Это устройство изготовлено из пластин, поверхность которых отштампована специальным методом. Результатом такой работы становится образование каналов, по которым движется теплоноситель. Между собой пластины уплотнены. Процесс изготовления такого устройства отличается своей простотой, его легко чистить, он обладает высокой теплоотдачей. Минус – не выдерживает высокое давление.

Пластинчато-ребристый

Состоит из системы разделительных пластин, между которыми находятся ребристые поверхности — насадки, присоединенные к пластинам методом пайки в вакууме.

Предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C.

Обладает малым весом и размерами, высокой прочностью и жесткостью.

Оребренно-пластинчатый

Его конструкция предполагает наличие оребренных панелей маленькой толщины, производство которых происходит при помощи высокочастотной сварки. Благодаря такой конструкции и применяемым материалам удается достичь высокого температурного режима теплоносителя, малого гидравлического давления, высокого КПД, продолжительного срока эксплуатации, низкой стоимости.

Целесообразно его использовать при утилизации тепла газов.

Спиральный

Оснащен двумя каналами, которые навиты в форме спирали около основной разделительной перегородки. Их цель – нагрев и охлаждения жидкостей, обладающих высоким показателем вязкости.

Конструкция кожухотрубчатого аппарата

Основное достоинство кожухотрубного обменника тепла и главная причина его популярности заключается в высокой надёжности конструкции. В неё входят распределительные камеры, которые оснащаются трубками. Также предусматривается цилиндрический кожух, пучок труб и определённое количество решёток. Вся конструкция дополняется крышками, которые находятся с торцов. В комплект входят опоры, которые позволяют размещать устройство в горизонтальной плоскости. Также существует крепление для монтажа аппарата в любой точке пространства.

Для увеличения обмена тепла между теплоносителем используются трубы, которые покрыты специальными рёбрами. Если задача состоит в снижение теплоотдачи, то корпус покрывается каким-либо теплоизолирующим слоем. Так можно значительно увеличить аккумулирующие свойства изделия. Используются специальные конструкции, в которых одна труба находится во второй.

Для изготовления кожуха применяется толстолистовая сталь (от 4 мм). Чтобы произвести решётки, чаще всего берётся такой же материал, но его толщина гораздо больше (от 2 см). Основной элемент — пучок из труб, изготовленных из материала, который имеет высокую теплопроводность. Этот пучок закрепляется с одной или двух сторон на трубных решётках.

https://youtube.com/watch?v=RD_gpJXCrmY

Краткое описание кожухотрубного теплообменника

1. Пучок труб. Размещается в собственной камере. Материал изготовления выбирается на основании условий эксплуатации (требования к эффективности теплопередачи, коррозионная активность рабочей среды и многое другое).
2. Кожух — представляет собой камеру, внутри которой размещают трубки и опорные элементы для низ. Элемент производится из металлического листа, толщина которого начинается от четырёх миллиметров.
3. Входные и выходные отверстия в камеру — обеспечивают доступ рабочей среды во внутреннюю зону теплообменника.
4. Отвод для конденсата — устройство, которое, как понятно из названия, служит для устранения газообразных сред из рабочей зоны кожухотрубного теплообменника, возникших из жидких путём конденсации.

Как использовать?

Существует два основных варианта использования теплообменника для нагрева воды:

1. Первый вариант – подогрев проточной воды. Недостатками этого метода являются ограниченный расход воды, сложность поддержания тепла, отсутствие запасов воды. Плюсы – компактность системы.
2. Нагрев в ёмкости. Теплообменник погружается в бак и заполняется водой. Конструкция позволяет поддерживать температуру длительное время, при этом всегда есть запас воды. Недостаток метода – большие габариты бака требуют много пространства.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Преимущества использования пластинчатого теплообменника

Пластинчатый теплообменник является одним из самых эффективных и востребованных устройств в системе отопления. Его применение обеспечивает ряд преимуществ, которые делают его выбор очень выгодным:

1. Высокая эффективность теплопередачи: Пластинчатый теплообменник обладает большой площадью теплообмена, что позволяет эффективно передавать тепло от одной среды к другой. Благодаря этому достигается высокая эффективность работы системы отопления.

2. Компактность и экономичность: Пластинчатые теплообменники обладают компактной конструкцией, что позволяет сэкономить место при установке. Компактность также упрощает обслуживание и устранение неисправностей. Кроме того, данный тип теплообменника позволяет снизить потребление энергии, что способствует экономии ресурсов.

3. Универсальность и гибкость: Пластинчатые теплообменники могут применяться в различных системах отопления и охлаждения, а также в санитарно-техническом оборудовании. Они подходят для разнообразных рабочих сред, в том числе для агрессивных и высокотемпературных.

4. Простота монтажа и обслуживания: Установка пластинчатого теплообменника не требует сложных технологических процессов и специального инструмента. Он легко соединяется с системой отопления и может быть подключен к другим системам без проблем. Кроме того, устройство удобно в обслуживании и ремонте.

5. Долговечность и надежность: Пластинчатый теплообменник изготавливается из высококачественных материалов, что обеспечивает его долговечность и надежность. Он устойчив к коррозии, высоким температурам и другим неблагоприятным условиям эксплуатации.

Все эти преимущества делают пластинчатый теплообменник идеальным выбором для систем отопления, где требуется эффективная теплопередача, компактность и надежность устройства.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

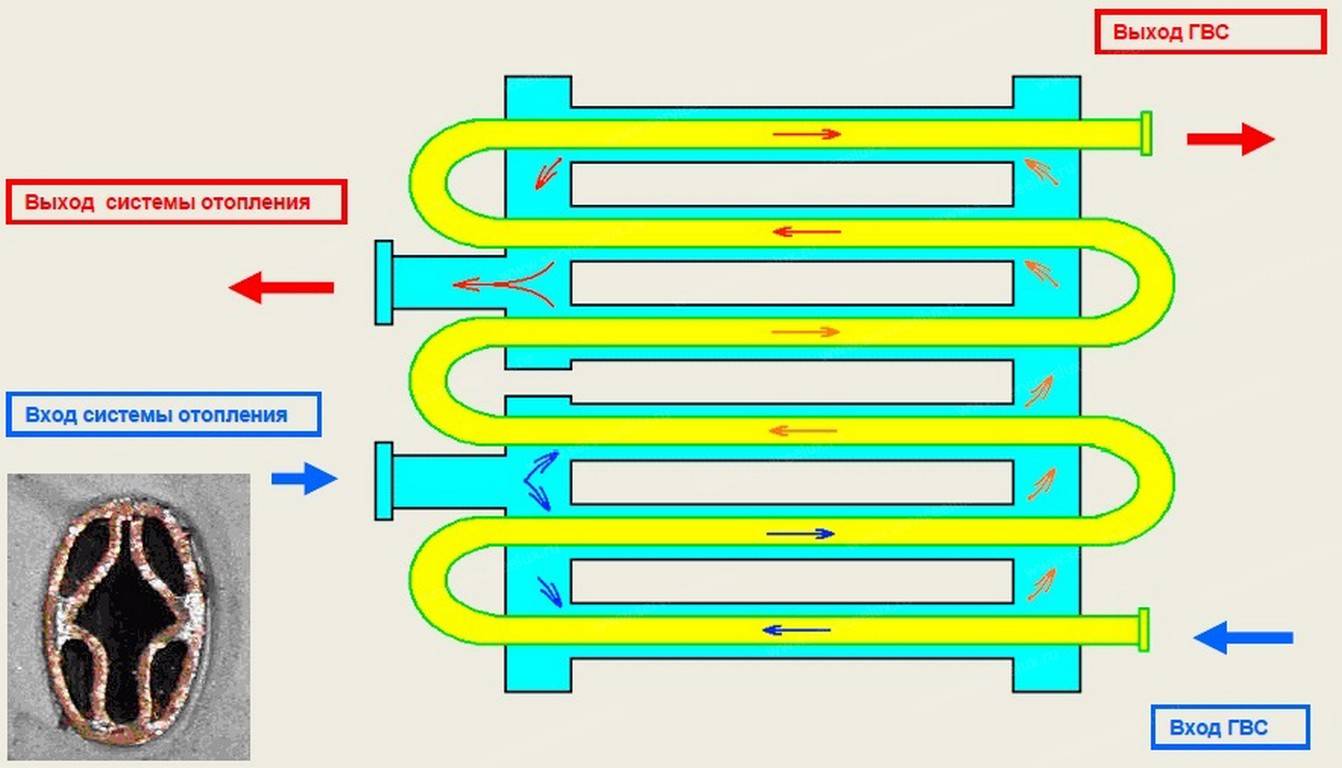

Принцип работы

Всё происходит следующим образом:

1. Тепло от пластин исходит на поверхность внешней трубки, а потом в контуре под обогрев. При необходимости обогрева зимой и выключенном горячем водяном снабжении, жидкость течёт только по отопительному контуру, а горячая вода перекрывается.
2. При открытии горячей воды, контур обогрева перекрывается и происходит запуск контура горячего водоснабжения. Тепло от внешнего контура и целого теплового обменника переходит к жидкости, которая течёт по внутренней полости. Кран горячей воды перекрывается – и ток в обогреве налаживается.

То есть за раз функционирует лишь один контур. Второй в этот момент перекрывают. Такой принцип необходим для того, чтобы снизить влияние на выходную температуру жидкости от нагрева теплоносителя и обратно. Таким образом, контролируется то, куда будет уходить тепло от газовой горелки либо сгорания иного типа топлива.

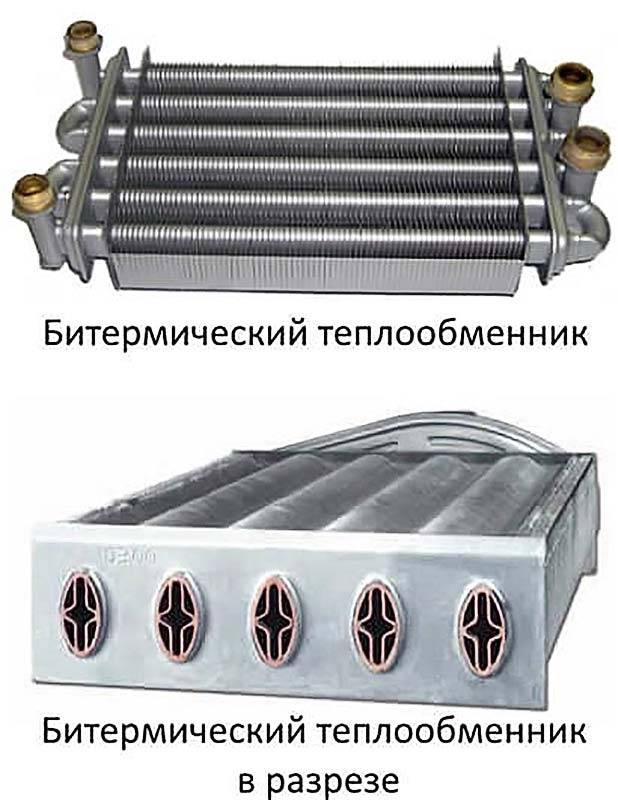

Если вы задумываетесь, что выбрать: теплообменник битермический или раздельный, – знайте, что первый вариант выходит на 10-15 % дешевле и только на 1-2 % ниже по коэффициенту полезного действия второго варианта. Это происходит за счёт снижения затраченного материала без усложнения технического процесса и за счёт исключения трёхходовых клапанов и арматуры регуляции. Возможно, именно этот параметр станет для вас основополагающим при выборе, однако всё же рассмотрите плюсы и минусы двух конструкций.

Сечение труб выбирается исходя из того, чтобы скорость течения жидкости не повышалась, а напор не снижался. Поэтому не нужно даже дополнительного увеличения площади теплового обмена с камерой сжигания.

Самостоятельное изготовление теплообменника

Теплообменник вполне доступен для самостоятельного изготовления, что неоднократно использовалось многими домашними умельцами для создания этого агрегата отопления с минимальными финансовыми затратами. Если рассматривать основные типы теплообменников, изготовленные своими силами, можно выделить следующие их разновидности: выполненные собственными руками бойлеры открытого типа и расположенные вблизи источника тепла змеевики.

Вариант первый

В первом случае используется любая открытая емкость, имеющая достаточную прочность для накопления воды под нормальным давлением. Нагрев в таком изготовленном своими руками агрегате осуществляется с помощью погружения в емкость источника передачи тепла. Такие конструкции популярны для получения горячей воды в небольших загородных домах и других постройках для временного использования.

Вариант второй

Второй тип доступных для изготовления своими руками теплообменников представляет собой изогнутую трубу (змеевик), которую пропускают в непосредственной близости от котла отопления, домовой печи либо другого источника высокой температуры. Вода в трубе нагревается косвенным путем и поступает потребителю.

Как используют теплообменники в пивоварении

• Охлаждении сусла
  В корпусе теплообменника есть два входных и выходных отверстия, к которым подключаются шланги. По одному из шлангов течет горячее сусло, по другому — холодная вода. Таким образом сырье быстро остужается.
• Поверхностном кипячении
  Тепло, передаваемое от нагревательного элемента, заставляет жидкость нагреваться и превращаться в пар. Далее он проходит через теплообменник и конденсируется, освобождая тепло. Оно возвращается к жидкости, что поддерживает процесс кипячения.
• Нагревании сусла и пива
  Тепло, передаваемое от горячей воды или пара, заставляет сусло нагреваться и начинать процесс брожения. Устройство может регулировать температуру этой жидкости, позволяя получить желаемый вкус.
• Конденсации
  Теплообменник может использоваться в процессе дистилляции, когда пары жидкости конденсируются на его поверхности и собираются в отдельный резервуар.

Эффективность теплообменников в системах отопления

Один из самых важных факторов, определяющих эффективность теплообменников, — это их площадь поверхности, доступная для теплообмена. Чем больше площадь поверхности, тем больше тепла может быть передано системе. Помимо этого, форма и конструкция теплообменников также влияют на эффективность передачи тепла.

Важным аспектом является также чистота теплообменника. Передача тепла производится соприкосновением между обменными поверхностями, а загрязнения и отложения могут уменьшить эффективность этого процесса. Регулярная очистка и обслуживание теплообменников позволяют поддерживать высокую эффективность системы отопления.

Выбор правильного типа теплообменника также важен для обеспечения высокой эффективности системы отопления. Существуют различные виды теплообменников, такие как пластинчатые, трубчатые и торцевые теплообменники. Каждый из них имеет свои преимущества и недостатки, и выбор определенного типа зависит от условий эксплуатации и требований системы отопления.

В целом, эффективность теплообменников имеет прямое отношение к экономии топлива и энергии. Чем эффективнее теплообменник, тем меньше топлива потребуется для обогрева системы, что приведет к снижению затрат на отопление. Кроме того, эффективные теплообменники снижают нагрузку на котел и продлевают его срок службы.

• Высокая площадь поверхности теплообменника для эффективной передачи тепла;
• Чистота теплообменника для минимизации потерь тепла;
• Выбор оптимального типа теплообменника для конкретных требований системы;
• Снижение затрат на топливо и энергию, а также продление срока службы котла.

Знание и понимание эффективности теплообменников в системах отопления является важным для энергосбережения и оптимизации работы системы отопления.

Понятие теплообменника

Принцип работы теплообменника основан на принципе теплообмена двух сред, находящихся в тепловом контакте друг с другом, но не смешивающихся. Таким образом, тепло передается от нагретой среды к холодной или наоборот. Этот процесс осуществляется благодаря наличию площади теплообмена, которая обеспечивает максимальный контакт между средами.

Теплообменники могут иметь различные конструкции, но чаще всего они состоят из трубок или пластин, внутри которых происходит теплообмен. Трубки могут быть разного диаметра и длины, а пластины — разной формы и состава. Более сложные модели теплообменников могут иметь большое количество каналов и поверхностей для повышения эффективности теплообмена.

Важным аспектом работы теплообменника является наличие возможности регулировки тепловой мощности. В системе отопления котельной это достигается изменением пропускной способности среды внутри теплообменника или изменением скорости циркуляции теплоносителя.

Теплообменник в системе отопления котельной является неотъемлемой частью, обеспечивающей поддержание комфортной температуры в помещениях

Правильная конструкция и эффективность работы теплообменника влияют на энергетическую эффективность и экономичность системы отопления, поэтому важно выбирать и устанавливать качественные и современные модели теплообменников
