Типы и свойства теплообменников для котлов

Роль теплообменников в системе котельной

Основное назначение теплообменников в системе котельной заключается в том, чтобы передать тепло, вырабатываемое котлами, в теплоноситель для последующего его распределения по отопительной сети. Это осуществляется через перегородки или трубки, которые разделяют теплоноситель и выхлопные газы, пропуская через них тепло.

Теплообменники должны обеспечивать эффективный теплообмен и иметь высокую степень надежности работы. Их конструкция может быть различной, но все они обладают общей целью передачи тепла. Однако, при выборе теплообменника для системы котельной необходимо учитывать такие параметры, как требуемая мощность, материал изготовления, характеристики рабочих сред, и другие факторы, которые могут повлиять на его эффективность и долговечность.

Использование теплообменников в системе котельной имеет ряд преимуществ. Во-первых, они позволяют значительно повысить эффективность работы котельной и снизить затраты на отопление. За счет эффективного теплообмена, большая часть выделяющегося тепла переходит в теплоноситель и используется для обогрева помещений, вместо его потери в окружающую среду. Во-вторых, теплообменники обеспечивают возможность регулирования температуры теплоносителя и равномерное распределение тепла по системе отопления, что создает комфортные условия в помещении. Кроме того, использование теплообменников позволяет уменьшить количество выхлопных газов, выбрасываемых в атмосферу, что в свою очередь способствует снижению негативного влияния на окружающую среду и сохранению природных ресурсов.

Особенности ухода за вторичным теплообменником

Стоит отметить, что в течение эксплуатационного периода необходимо следить за состоянием вторичного контура. Он подвержен засорению больше, чем отопительный канал, поэтому периодически необходимо осуществлять промывку вторичного теплообменника газового котла. Эффективнее всего это делать с помощью специальных растворов. Выполнять промывку необходимо раз в год или полгода – в зависимости от скорости нарастания отложений.

Если возникла необходимость замены сломанного контура, то рекомендуется выбирать фирменную деталь. Тогда она идеально впишется в устройство газового котла.

Для чего нужен теплообменник ГВС в системе отопления

Устройство представляет собой 2 плиты: одна из них статическая, а другая — подвижная. Обе они с отверстиями, между которыми зафиксированы загерметизированные прокладками пластины.

Суть принципа работы такого прибора в том, что пластины гофрированного типа образуют каналы, по которым циркулирует жидкость. Повышение коэффициента переданного тепла от её прогретой части к холодной возникает за счёт увеличения площади контакта.

В пристенном слое гофрированного типа со временем образуется процесс турбулентности. По разным сторонам одной пластины происходит перемещение отдельной среды. Такой способ движения предотвращает их перемешивание.

Прогрев обеих сред возникает вследствие присоединения устройства к трубопроводу. После того как среда закончит своё прохождение по всем каналам, она покинет теплообменник.

Такое оборудование делает возможным:

• эксплуатировать при необходимости полученного от носителя энергии вторичного тепла для бытовых нужд;
• применять остаточное тепло при поступлении электроэнергии;
• формировать необходимый температурный режим для проведения химических процессов;
• удерживать температурный режим теплоносителя на установленном уровне в бытовых отопительных системах.

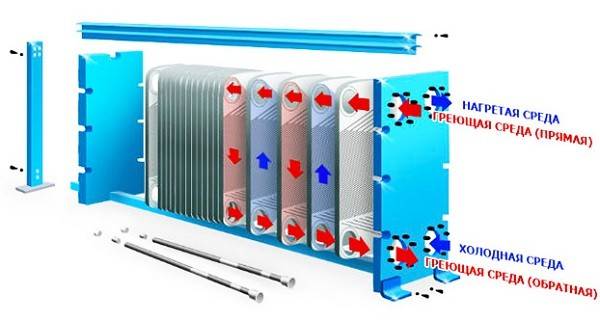

Конструкция пластинчатого теплообменника

Начнем с того, что пластинчатый теплообменник – это сборная конструкция, в состав которой входят:

• Неподвижная плита.
• Подвижная плита.
• Набор пластин.
• Крепежные изделия, которые стягивают две плиты, образующие раму.
• Нижняя и верхняя направляющие в виде прута с круглым сечением.

Размер рам может быть разный, все зависит от мощности самого теплообменника. Чем больше в него входит пластин, тем больше у него производительность. Соответственно больше размеры и вес.

Количество пластин для каждой модели имеет определенный показатель. В их конструкции установлены резиновые прокладки, обеспечивающие герметизацию протоков, по которым движется теплоноситель. Стягивание пластин к неподвижной плите подвижной является достаточным, чтобы установить необходимую плотность соприкосновения двух резиновых прокладок, расположенных на соседних пластинах.

Если рассматривать сам теплообменник с позиции действующих на него нагрузок, то в основном они действуют на пластины и прокладки. Рама и крепежные детали – всего лишь выполняют роль своеобразного корпуса. Поэтому есть смысл поговорить только о пластинах.

Пластины теплообменника

Во-первых, начнем с того, что изготавливают их только из нержавеющей стали. Всем известно, что этот металл прекрасно справляется и с негативным воздействием некачественного теплоносителя, и с высокими температурами в камере сгорания топлива. Так что производители сделали единственно правильный выбор. Технологический процесс изготовления – штамповка. Это и понятно, потому что сделать плиту со сложной конфигурацией, да к тому же, чтобы сам материал не потерял свои качества и свойства, можно только таким способом.

Хотелось бы добавить, что пластины теплообменника можно изготавливать не из всякой нержавейки. Есть специальные марки, которые рекомендуются к использованию. Из отечественных можно порекомендовать сталь марки 08Х18Н10Т.

Устройство самих плит очень интересное. В них использована так называемая технология «Off-Set». То есть, поверх плоскости созданы канавки, которые могут располагаться симметрично или нет. Такая рельефная поверхность увеличивает площадь теплового отбора, плюс происходит равномерное распределение самого теплоносителя.

Резиновые прокладки же крепятся к самим пластинам с помощью клипсового соединения. Это просто, но очень надежно. К тому же необходимо добавить, что сами прокладки изготовлены таким образом, что их центровка по направляющей производится самостоятельно, так сказать, в автоматическом режиме. То есть, вам не надо будет что-то подталкивать, поддерживать и так далее. Все встанет на свои места без вашего вмешательства. А окантовка манжеты создаст дополнительный барьер, который поможет сдерживать утечку теплоносителя.

Пластины от теплообменника

В настоящее время производители выпускают два вида пластин для пластинчатых теплообменников.

1. Пластины с термически жестким рифлением. Их канавки расположены под углом 30º. Такие пластины обладают более высоким показателем теплопроводности, но не могут выдержать большого давления теплоносителя.
2. Элементы с термически мягким рифлением. Здесь используется угол 60º. Такие пластины имеют низкую теплопроводность, но выдерживают достаточно высокое давление внутри отопительной системы.

Кстати, комбинируя пластины внутри теплообменника, можно подобрать оптимальный вариант теплоотдачи всего прибора в целом. Но знайте, чтобы сам теплообменник работал эффективно, необходимо, чтобы прибор работал в турбулентном режиме. То есть, при высокой теплоотдаче жидкость по каналам должна течь без затруднений. Кстати, для информации, в кожухотрубном теплообменнике, где конструкция – «труба в трубе» — режим внутри прибора ламинарный.

Что нам это дает? Только одно – при одинаковых теплотехнических показателях размеры пластинчатого теплообменника практически в четыре раза меньше. То есть, это устройство в разы компактнее.

Прокладки

Жесткие требования к герметичности пластинчатого теплообменника дали толчок к производству прокладок из полимерных материалов. В настоящее время чаще всего используется материал «ЕРDМ» (этиленпропилен). Он прекрасно выдерживает высокие температуры не только воды, но и пара.

Но практически тут же разрушается под действием жиров и масел. Кстати, температурный режим этого полимера от минус 30С до плюс 160С. Очень даже неплохой показатель. Но это не единственный материал, который используется в пластинчатых теплообменниках в качестве прокладочного материала.

Чаще всего прокладки крепятся к пластинам клипсовым замком, реже клеевым составом.

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Рис. 4 Конструкция двухконтурного газового котла

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

• Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
• Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
• Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

• Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
• Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Рис. 5 Первичный теплообменник для двухконтурного газового прибора

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

• естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
• принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел. Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6 Труба для коаксиального дымохода (труба в трубе)

Принцип работы теплообменников

Основной принцип работы теплообменников состоит в том, что они создают повышенный контакт между горячим и холодным потоками, что обеспечивает эффективный теплообмен между ними.

В теплообменниках можно выделить несколько основных типов передачи тепла:

• Прямой контакт. В этом случае, горячий и холодный потоки смешиваются напрямую, что позволяет эффективно передавать тепло. Примером прямого контакта может быть теплообменник с проточным охлаждением.
• Индуктивный. При индуктивной передаче тепла горячий и холодный потоки находятся в разных каналах, но контактируют друг с другом через стенку теплообменника. Примером индуктивного теплообменника может служить пластинчатый или трубчатый теплообменник.
• Поверхностный. В этом случае, горячий и холодный потоки находятся в разных каналах, разделенных стенкой теплообменника, и происходит передача тепла через поверхность стенки. Примерами поверхностных теплообменников могут быть теплообменники с газовым или водяным охлаждением.
• Комбинированный. В этом случае, используются различные принципы передачи тепла, чтобы обеспечить максимальную эффективность работы теплообменника. Примером комбинированного теплообменника может быть теплообменник с прямым и индуктивным контактом.

Теплообменники в котельных играют важную роль в эффективном использовании тепловой энергии. Они позволяют снижать затраты на отопление и горячее водоснабжение, а также уменьшать нагрузку на тепловое оборудование. Правильно подобранный и эксплуатируемый теплообменник способен значительно повысить эффективность работы системы отопления и снизить энергетические потери.

Типы пластинчатых теплообменников

     Устройства для переноса тепла между нагретой и холодной средой подразделяются на следующие типы в зависимости от схемы передвижения теплоносителей:

1. Одноходовые пластинчатые аппараты, в которых среда перемещается постоянно по одной и той же траектории. При этом теплоноситель проходит по всей длине устройства. Еще в таких аппаратах среды всегда движутся в противоположных направлениях. Это является их основной отличительной чертой.

2. Многоходовые пластинчатые аппараты, рекомендованные для использования на тех объектах, где требуется достичь незначительной разницы температуры между греющей и нагреваемой жидкостью. У этих устройств патрубки находятся не только спереди на неподвижной части, но и с торца на нажимной плите. В устройствах данного типа потоки сред способны менять направления движения. Это может происходить в нескольких или исключительно в одном ходу. Многоходовые устройства передачи тепла оснащаются по одному входному и выходному отверстию.

3. Многоконтурные пластинчатые аппараты, имеющие в своей конструкции независимые контуры в количестве 2 штук. Они располагаются на одной стороне. Применяются такие устройства в тех случаях, когда нужно создать двухэтапные условия охлаждения или прогрева теплоносителя. Еще данные теплообменники позволяют эффективно выполнять регулирование тепловой мощности.

      Однако на этом классификация пластинчатых теплообменников не заканчивается. Они еще подразделяются в зависимости от легкости доступа к устройствам, так как их поверхности необходимо не только постоянно чистить механическим способом, но и просто осматривать.

     Производители создают три разновидности теплообменников пластинчатого типа:

1. Разборные устройства, имеющие минимально возможные размеры. Данные аппараты очень просто обслуживаются. Их гофрированные пластины и все каналы при необходимости имеется возможность без затруднения очистить. При этом конструкция таких теплообменников позволяет изменять число, и даже тип гофрированных пластин. В результате появляется возможность уменьшить или увеличить мощность отдельно взятого аппарата. Если же возникает утечка теплоносителя, то в этом случае исправить поломку тоже не составляет никакого труда, так как можно выполнить быструю замену уплотнительного элемента или пластины.

2. Полусварные устройства, к которым еще относятся полуразборные аппараты. Такие теплообменники состоят из нескольких модулей, изготовленных при помощи сварки. В состав каждого из них входит две гофрированные пластины. Для их сварки между собой используются лазерные аппараты. Из данных модулей собирается единый пакет. Для этого применяются торцевые пластины и болты, с помощью которых они стягиваются. Эти теплообменники используются в тех случаях, когда какой-нибудь теплоноситель имеет повышенное давление или температуру. Еще аппараты данного вида применяются для нагрева или охлаждения опасных сред.

3. Неразборные устройства, которыми являются теплообменники, изготовленные при помощи пайки. Они состоят из определенного количества гофрированных плит из нержавейки. Данные элементы соединяются между собой методом пайки. Этот процесс осуществляется в вакууме. При этом еще используется припой из никеля или меди. Такие теплообменники отличаются повышенной надежностью, небольшими габаритами и легкой установкой. Неразборные устройства способны самостоятельно очищать свои каналы, так как в них присутствует высокая турбулизация потока среды. Кроме того, они дают хороший экономический эффект. Используются данные аппараты в теплоснабжении, где с их помощью осуществляется нагрев воды.

     Все вышеперечисленные теплообменники пластинчатого типа создаются из тонколистового металла. Минимальное количество пластин в одном аппарате обычно составляет 7 штук. Их максимальное число может быть любым, так как практически ничем не ограничивается. При этом самая большая температура нагревающей среды не превышает 150 градусов. В то же время максимальное давление составляет 9,8 бар. На количество теплоносителя, который проходит через теплообменник, влияют его габариты.

Устройство и принцип работы

Пластинчатый теплообменник (ПТО) обеспечивает переход тепла от нагретого теплоносителя холодному, при этом не перемешивая их, развязывая два контура между собой. Теплоносителем может быть пар, вода или масло. В случае с горячим водоснабжением чаще источником тепла является теплоноситель системы отопления, а нагреваемой средой – холодная вода.

Конструктивно теплообменник представляет собой группу гофрированных пластин, собранных параллельно друг другу. Между ними образуются каналы, по которым течет теплоноситель и нагреваемая среда, притом послойно они чередуются между собой, не перемешиваясь при этом. За счет чередования слоев, по которым текут жидкости обоих контуров, увеличивается площадь теплообмена.

Схема работы теплообменника

Гофрирование чаше выполняется в виде волн, притом ориентированных так, чтобы каналы одного контура располагались под углом к каналам второго контура.

Подключение входов и выходов делаются так, чтобы жидкости текли навстречу друг другу.

Поверхность и материал пластин подбирается исходя из требуемой мощности теплообмена, вида теплоносителя. В особенно эффективных и продуманных теплообменниках поверхность формуется для возбуждения завихрений возле поверхности пластины, повышая теплообмен, не создавая сильного сопротивления общему току.

Теплообменник включается между двумя контурами:

1. Последовательно к системе отопления или параллельно с наличием регулирующей арматуры.
2. К входу от холодного водопровода и выходом к потребителю ГВС.

Холодная вода, протекая через теплообменник нагревается за счет тепла от системы отопления до требуемой температуры и подается на кран потребителя.

Основные характеристики пластинчатого теплообменника:

• Мощность, Вт;
• Максимальная температура теплоносителя, оС;
• Пропускная способность, производительность, литры/час;
• Коэффициент гидравлического сопротивления.

Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин.

Максимальная температура задается подбором материалов и способом соединения пластин и корпуса теплообменника.

Пропускная способность повышается с увеличением числа пластин, так как они подключаются фактически параллельно, то каждая новая пара пластин добавляет дополнительный канал для тока жидкости.

Коэффициент гидравлического сопротивления важен при расчете нагрузки на систему отопления, где от этого зависит выбор циркуляционного насоса, немаловажен и для других источников тепла. Зависит от типа гофрирования пластин и размера сечения каналов и их количества.

Именно по этим параметрам подбирается в итоге теплообменник для конкретной ситуации. Чаще всего пластинчатые теплообменники имеют разборную конструкцию, в которой можно наращивать или уменьшать число пластин и выбирать их тип и размер. Мощность и производительность теплообменника должно хватать для того, чтобы нагреть проточную холодную воду, и при этом не создать критической нагрузки на систему отопления.

Для наиболее востребованных случаев, каким является обеспечение горячей водой частного хозяйства, дома или квартиры производятся готовые теплообменники с постоянными характеристиками.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

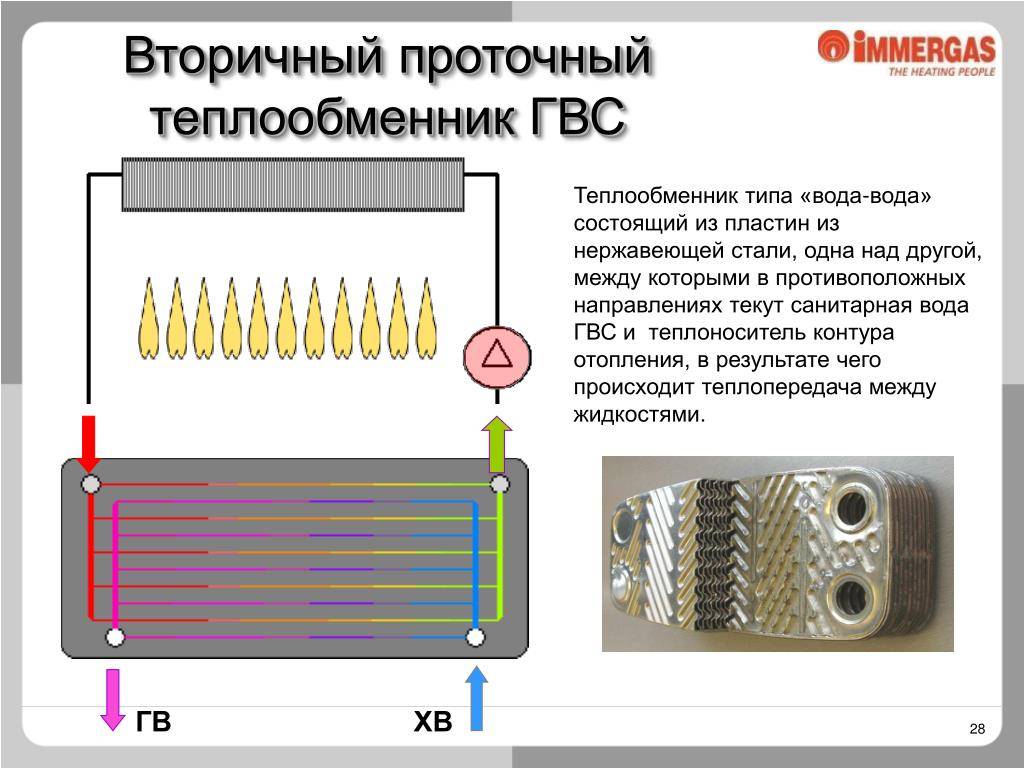

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование. Двухконтурные котлы, таких фирм как Vaillant. активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Типы теплообменников для систем ГВС

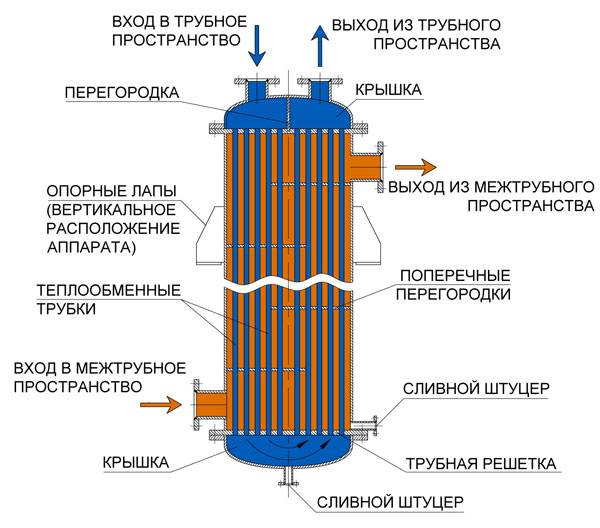

Среди множества типов различных агрегатов бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.

Чем выше количество или размер пластин в устройстве – тем больше площадь полезного теплообмена и выше производительность. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Все пластинчатые устройства можно разделить на:

Предлагаем ознакомиться: Банные печи с баком для воды

• Разборные (состоят из отдельных плит)
• Паяные (герметичный корпус, не разборные)

Преимущество разборных агрегатов заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие экземпляры можно разбирать и очищать от мусора и отложений вручную.

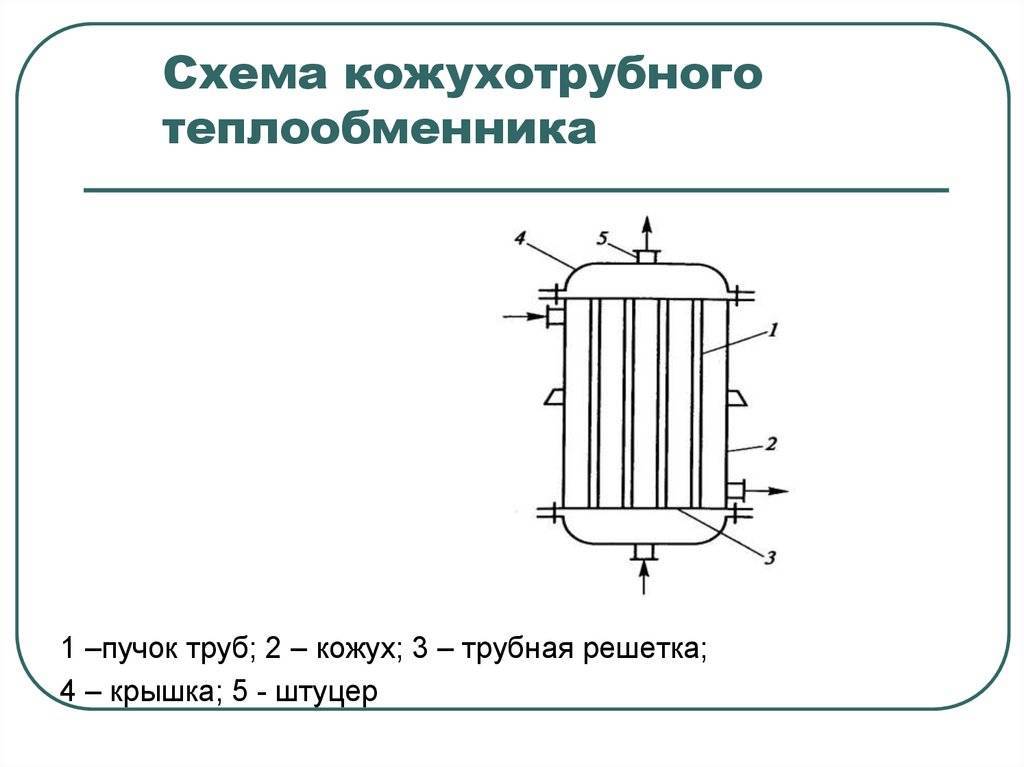

Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.

Пластинчатый теплообменник ГВС представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено.

Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Схема и принцип работы пластинчатого теплообменника ГВС

Все пластинчатые теплообменники можно разделить на:

• Разборные (состоят из отдельных плит)
• Паяные (герметичный корпус, не разборные)

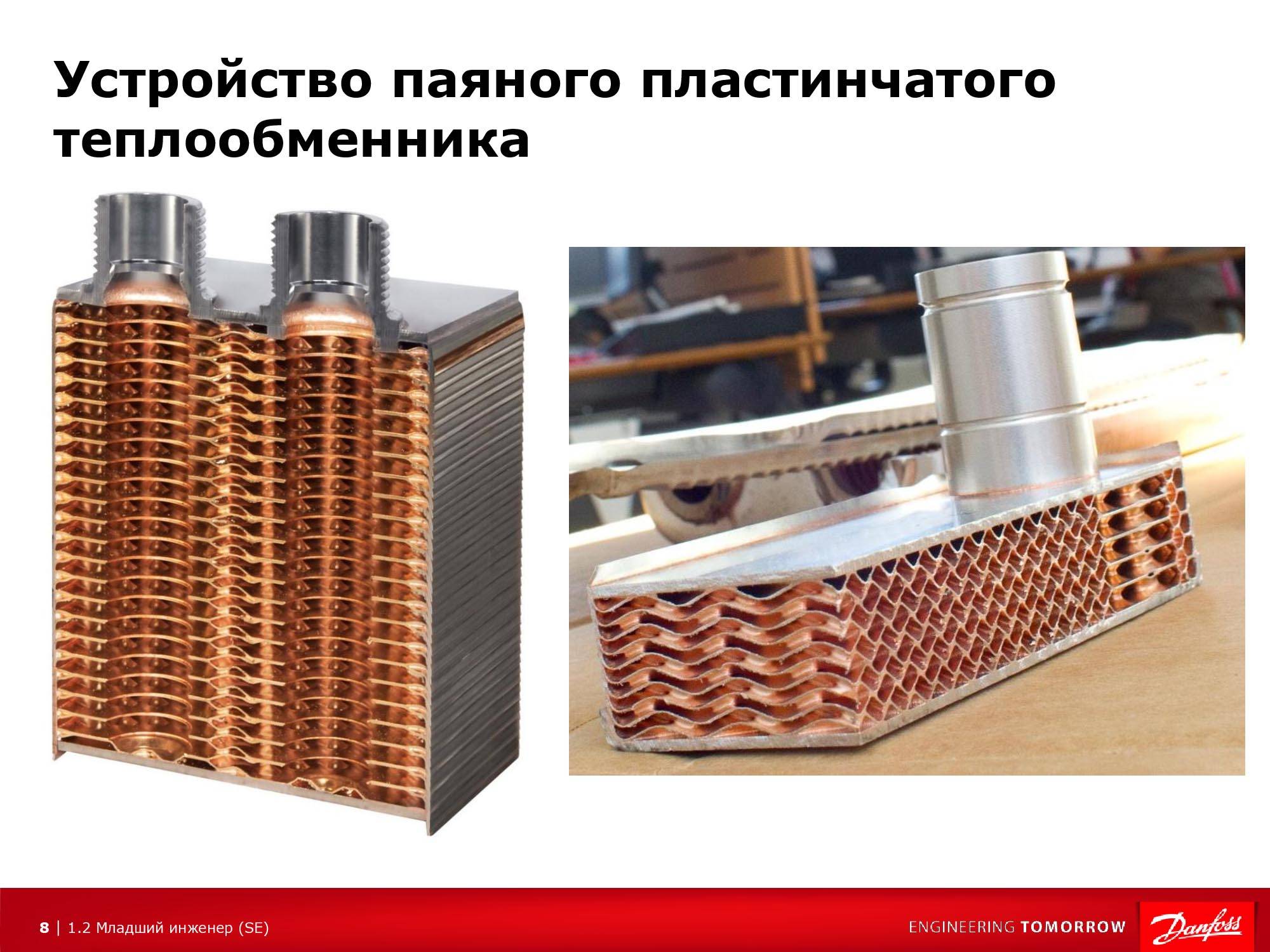

Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов – Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.

• Небольшие габариты и вес
• Более строгий контроль качества
• Продолжительный срок службы
• Устойчивость к высоким давлениям и температурам

Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.

Принцип работы

Двухконтурный котел нагревает теплоноситель в теплообменнике. Весь отопительный процесс работает благодаря термостату, который запускает двухконтурный котел, если температура теплоносителя снижается до определенного уровня. Когда термостат запускается, то дает команду и циркуляционному насосу. Насос в свою очередь также начинает функционировать и производит движение теплоносителя в обратном трубопроводе. В результате этого теплоноситель, который нагревается в теплообменнике, начинает циркулировать по системе.

После запуска газовый прибор начинает работу на низкой мощности, но в процессе нагревания она увеличивается до максимальной. Но в случае, когда установлен режим работы, то котел производит нагревание до нужной температуры. Этот процесс контролируется автоматикой, при очень быстром нагревании она отключает котел, то есть перекрывает подачу газа в горелку.

Рис. 2 Настенный двухконтурный котел

Теплообменник нагревается посредством выделяемой тепловой энергии от сжигания газа. Таким образом, камера сгорания с горелкой находится снизу, а уже над ней расположен теплообменник.

Когда теплоноситель в системе отопления достиг заданного температурного режима, горелка постепенно затухает, а потом газ и вовсе не поступает. Далее двухконтурный газовый котел находится в режиме ожидания, до новой команды термостата.

Что касается второй функции двухконтурного агрегата – подача горячей воды, то она осуществляется с помощью трехходового клапана. Он перекрывает путь теплоносителю в систему отопления, при этом вода попадает во вторичный теплообменник, который рассчитан на ГВС. Этот теплообменник находится над первичным. Трехходовой клапан срабатывает во время открытия водопроводного крана, а после его закрытия двухконтурный котел дальше работает на подогрев теплоносителя для радиаторов.

Розжиг газовых котлов может быть двух видов:

• Электрический – этот вид розжига есть в приборах, которые работают от электричества. Благодаря узлу управления такой розжиг происходит в автоматическом режиме;
• Пьезорозжиг – этим типом розжига оснащены недорогие котлы, это энергонезависимая система. Розжиг происходит от нажатия кнопки на корпусе. При этом запальник постоянно горит.

Рис. 3 Напольный двухконтурный котел

Энергозависимые и энергонезависимые котлы

Принцип работы двухконтурного газового котла энергозависимого типа практически не отличается от энергонезависимых котлов. Они функционируют благодаря комплектующим, которые работают от электричества. Это циркуляционный насос, автоматика (полная регулировка роботы агрегата), вентилятор для отвода продуктов горения. В работе энергозависимых двухконтурных агрегатов есть такие недостатки:

• такое оборудование чувствительно к перепадам напряжения в сети, поэтому нужно дополнительно приобрести стабилизатор напряжения;
• если возникнут, какие либо аварии на линии электросети и света не станет, то котел не будет функционировать. На этот случай нужно обзавестись генератором или же блоком бесперебойного питания.

В энергонезависимых моделях котлов теплоноситель циркулирует естественным образом, по принципу конвекции. Для нормальной работы такого агрегата трубы в системе отопления должны быть большего диаметра. А также в этом случае расширительный бак должен быть открытым. Также для хорошей циркуляции трубопровод системы отопления проектируется под наклоном. Система отвода продуктов горения работает по принципу естественной тяги. Для этого устанавливается дымоходная труба, которая должна быть не менее 4 метров в высоту.

Энергонезависимым приборам нужно постоянное поступление воздуха, так как они оборудованы открытой камерой горения. А значит, в помещение должно происходить регулярное проветривание. Но конечно, несомненным преимуществом этого двухконтурного котла является то, что отсутствие электроэнергии никак не влияет на его работу.
