Как правильно провести теплоизоляцию воздуховода

Устройство

Воздуховоды за границей отапливаемых помещений, выводимые через стену, утепляются от точки вывода до дефлектора. Труба вентиляции, идущая через чердак и сквозь кровлю, должна быть утеплена на всем протяжении чердачного участка. Аналогичные требования предъявляются ко всей зоне, проходящей через неотапливаемые помещения. Приточная подогреваемая система оборудуется теплозащитой на всем протяжении. На чердаках часто прибегают к использованию коробов (кожухов) из вспененного полиэтилена.

Достоинством такой конструкции можно считать доступную цену и возможность приобрести нужный товар где угодно. Кожух должен подбираться точно под размер трубы. Стоит отметить, что вспененный полиэтилен легко портится под действием ультрафиолета. Чтобы предотвратить этот негативный эффект, нужно покрывать конструкцию снаружи кухонной алюминиевой фольгой. Последовательность работ является следующей:

• измеряется диаметр и высота воздуховода снаружи;
• готовится кожух требуемой величины;
• снимается зонтик, если он поставлен;
• кожух натягивается до основания трубопровода;
• возвращается на прежнее место зонтик;

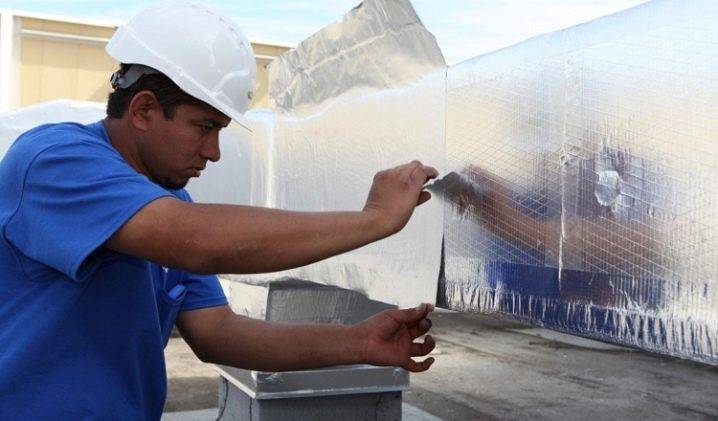

• на систему наматывается фольга снизу вверх, что поможет увеличить срок службы;
• крепление обмотки производится нержавеющими или медными хомутами.

Для средней полосы РФ подобное решение очень хорошо проявляет себя. В более суровой климатической полосе нужны усиленные утеплители, такие как минеральная вата. Она одинаково хорошо работает и на бытовых, и на индустриальных вентилируемых каналах. При желании ее можно использовать хоть изнутри, хоть снаружи. Типичный пример (другие варианты отличаются незначительно) – это использование покрытия «Изовер».

Для работы потребуются следующие инструменты:

• шпатель с резиновой рабочей частью;
• степлер;;

• острозаточенный строительный нож;
• скотч алюминиевый с полосой 7,5 см;
• угольник

• рулетка металлическая;
• линейка;
• маркер для нанесения отметок.

При расчете нужной ширины перед нарезкой стоит отталкиваться от диаметра трубы. К нему прибавляют сдвоенную толщину избранной изоляции, а сумму увеличивают в 3,14 раза – это и будет искомым показателем. Когда цифра получена, рулон разматывают и вымеряют на нем необходимое расстояние. Конечно, замер следует производить так, чтобы вата не промокла. Если на улице идет дождь, пусть и небольшой, лучше отложить подготовку на потом, чем потерять весьма дорогое изделие.

После надреза по поверхности аккуратно отделяют ватный слой до самой фольги. Разрезав рулон по подготовленной отметке, заворачивают в него трубу, добиваясь закрытия выступом фольги соединительного шва сверху. Через каждые 10 см требуется зафиксировать этот шов степлером и проклеить соединенный участок скотчем на алюминиевой основе. Сразу после этого по скотчу водят резиновым шпателем, тогда клей схватится с фольгированной поверхностью точно.

Решается эта проблема просто: путем нарезки криволинейных кусков. Их длину подбирают в точном соответствии с заранее просчитанными величинами. Фрагменты выставляют так, чтобы они полностью дублировали проблемный изгиб. Места стыковки кусков опять же следует перекрывать алюминиевым скотчем, который выравнивают шпателем. Легче, чем с другими видами изоляции, работать со скорлупой, она только лишь прикладывается к нужному месту и защелкивается предусмотренным конструкторами образом.

Серьезные проблемы часто вызывает теплоизоляция воздухоразделения. В промышленных установках, где присутствуют такие системы, обязательно используются лишь материалы, гарантированно исключающие горение или детонацию в стандартных условиях. А вот чувствительность к ударам, напротив, не имеет существенного значения

Важно: расположенные на открытом воздухе участки воздуховодов не получится изолировать монтажной пеной

Пенопласт

Разновидность вспененной массы, включающая полимеры или пластик. Но основной объём в этом случае занят газом. Допускает вариант, когда одну из сторон покрывает фольга. Жёсткий материал с формой выпуска в виде плит или трубной изоляции. Недостатки – только в том, что с лишком легко горит и привлекает грызунов. Достоинств у такой основы гораздо больше:

• Низкие цены.
• Защита от гниения.
• Простая резка и монтаж.
• Небольшой вес.

Монтаж утеплителя можно осуществлять, пользуясь принципом кирпичной кладки. Для соединения элементов друг с другом используют специальный клей, обычные его разновидности не подходят.

Термоизоляция вытяжной системы дома

Замок шип-паз.

Вытяжка – неотъемлемый атрибут современной кухни, ванной комнаты. Через нее на улицу выходят лишний пар и влага, которые образовались в результате приготовления еды и использования горячей воды. Из-за большой разности температуры отходящего из помещения воздуха и окружающей среды на поверхности воздуховода выпадает конденсат. Металл покрывается коррозией. Кроме этого, скопившаяся влага проникает в материал стен и потолка комнаты. Чтобы предотвратить образование конденсата, воздуховод подлежит термоизоляции. Как утеплить вытяжку в частном доме?

Если была куплена и установлена вытяжная система заводского изготовления, она обязательно оснащается внутренним, утеплительным слоем. Но эта часть воздуховода остается внутри помещения. Утепление вытяжки в частном доме, которая находится за пределами жилого помещения, можно выполнить минеральной ватой.

На начальном этапе труба очищается от пыли, грязи, мусора. Далее купленным плитным или рулонным утеплителем труба обматывается. Толщина материала рассчитывается, исходя из строительных норм. Но в большинстве случаев достаточно одного слоя минеральной ваты, толщиной 5 см. Крепеж проводится при помощи скотча. При этом швы проклеиваются алюминиевой клейкой лентой. Поверх вата обматывается отражающей теплоизоляцией с толщиной теплоизоляционного материала 2 см. Все соединительные швы дополнительно проклеиваются липкой, фольгированной лентой.

Утепление внешней вентиляции. Нужно ли утеплять вентиляционную трубу, которая проходит по чердачному помещению? В случае с неотапливаемым чердаком утеплительные работы проводятся обязательно

При выборе материала берется во внимание не только опасность проникновения влаги, но и вероятность порчи утеплителя грызунами. Здесь пригодны пенопластомеры. Они выпускаются в виде своеобразной скорлупы, что существенно упрощает монтажные работы

Они выпускаются в виде своеобразной скорлупы, что существенно упрощает монтажные работы.

Утепление вытяжной вентиляции проводится по следующей схеме:

• выбор подходящей термоизоляции;
• ее монтаж;
• установка защитного кожуха.

Выбор термоизоляции проводится согласно размерам самой воздуховодной трубы. В противном случае утеплитель может не полностью покрывать поверхность воздуховода или будет укладываться внахлест, что также отрицательно скажется на его защитных функциях. Далее, при помощи ножа или пилы производится надрез скорлупы с последующим монтажом.

Утепление приточной вентиляции заканчивается проклейкой стыков специальной лентой и установкой защитного кожуха. Он крепится при помощи бандажей.

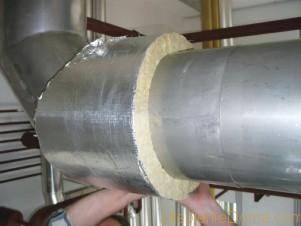

Минеральная вата с фольгированием — идеальный вариант.

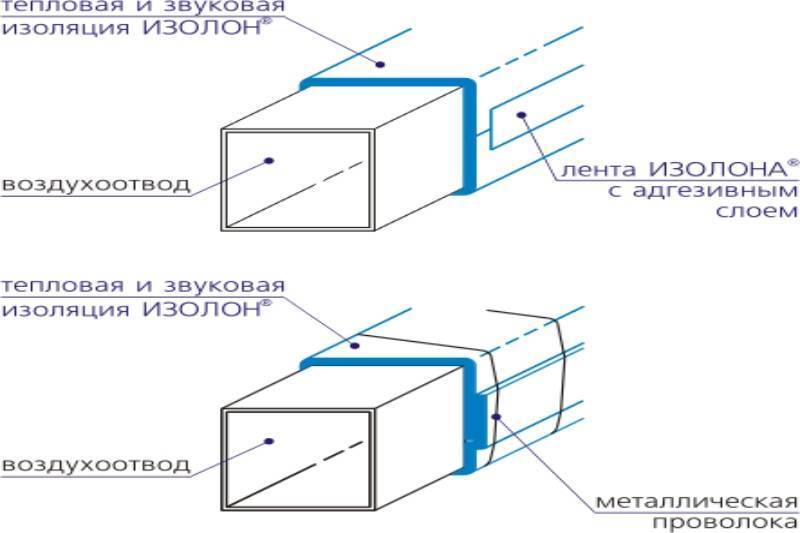

Работы с воздуховодами прямоугольного сечения. Как утеплить вытяжную вентиляцию прямоугольного сечения? Здесь можно использовать и рулонный, и плитный материал. Идеальный вариант – базальтовое волокно. Оно не способствует распространению огня, не поддается гниению. Недостатки – паропроницаемость и гигроскопичность – устраняются установкой гидро- и паробарьера.

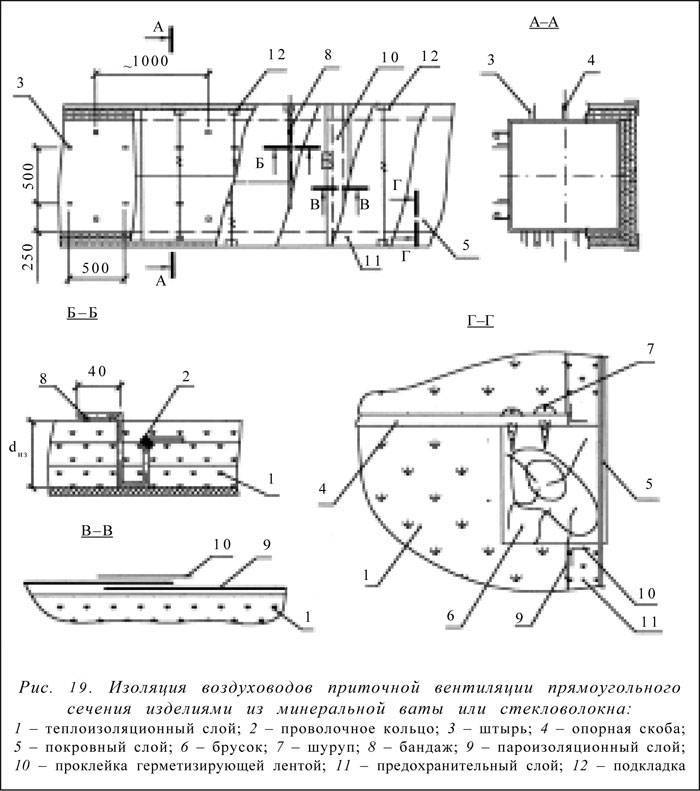

Как утеплить вентиляцию в частном доме прямоугольного сечения? Подготавливают утеплитель нужной толщины. Нарезают его на удобные для монтажа куски. В качестве крепежных элементов берется прокаленная, стальная проволока. Для герметизации швов пригодится фольгированная, клейкая лента.

Работы выполняются в следующем порядке:

• монтаж утеплителя;
• проклейка стыков;
• крепеж при помощи проволоки;
• обмотка защитным, фольгированным утеплителем;
• фиксация защитной оболочки.

При работе с базальтовым волокном обязательно пользуются средствами индивидуальной защиты.

Целесообразность утепления вентиляционной разводки

Утепление вентиляционных труб существенно снижает уровень шума.

Утепление воздуховодов вентиляции выполняется с целью:

• предотвращения образования конденсата;
• повышения уровня огнестойкости труб;
• снижения уровня теплопотерь;
• уменьшения шума и вибрации при перемещении воздуха.

Конденсат выпадает на внешней стороне воздуховодов по причине разности температуры окружающей среды и воздуха, перемещающегося внутри. Последний всегда теплее, по сравнению с первым. Конденсат приводит к коррозии металла и его обледенению в зимнее время. Все это сокращает срок эксплуатации конструкции. Шумы в вентиляционной системе – это результат возникающей турбулентности воздуха и работы вентиляторов. Шум снижает уровень комфорта в помещении. Утепление вентиляции в частном доме и административном здании поможет устранить данный неприятный факт.

Термоизоляция с внешней стороны улучшает противопожарные характеристики воздуховодов, препятствует распространению огня. Правильное утепление вентиляции в частном доме снижает уровень его теплопотерь. В этом случае сводится к минимуму теплообмен между теплым воздухом внутри воздуховодов и окружающей средой.

Сегодня в продаже можно найти воздуховодные трубы, уже оснащенные термоизоляционными материалами и не имеющие дополнительного слоя. Чем и как утеплить вентиляционную трубу в частном доме? Выбор необходимого материала и ход работ должен проводиться в строгом соответствии с нормативной документацией, а именно:

• СНиП от 2003 года об отоплении, вентиляции и системе кондиционирования;
• СанПиН об санитарно-эпидемиологических требованиях в жилых помещениях;
• СНиП об изоляционных материалах;
• СНиП о тепловой защите здания.

Отсутствие или неправильное утепление приводит к образованию конденсата и коррозии.

Внутри или снаружи? Как утеплить вентиляционную трубу в частном доме: внутри или снаружи? В каждом из вариантов есть свои преимущества и недостатки. Так, организовать внутреннюю теплоизоляцию сложнее с технической точки зрения. В то же время термоизоляционный материал здесь не нуждается в защите от механического воздействия. Однако при проведении внутренних работ необходимо увеличить площадь сечения воздуховодов, чтобы не изменялась их пропускная способность. Утеплитель покрывается упрочненной, гладкой пленкой, чтобы не увеличивалось сопротивление при перемещении воздушных масс. Здесь также понадобится паронепроницаемый материал. В противном случае теплоизоляция поглотит в себя влагу воздуха.

Внешняя теплоизоляция вентиляционной трубы в исполнении проще. Однако она тоже нуждается в пароизоляции. Плюс ко всему необходимо организовать гидробарьер конструкции, выступающей за пределы жилого помещения, и защиту от механического воздействия. Внешний теплоизоляционный материал – это потенциальная опасность в случае пожара. Он способствует распространению огня, потому нужно выбирать негорючие материалы. Однако используя подобную методику, нет необходимости в увеличении сечения воздуховодов.

Материалы

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.

Требования

Начнем с того, что сформулируем наши пожелания.

• Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
• Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
• Цена по возможности не должна быть заоблачной.

Оговорка: мы оставим за пределами нашего внимания утепление вентканалов изнутри. Инструкция по его использованию подразумевает полный демонтаж вентканала, что не всегда реально; кроме того, полезное сечение вентиляции будет заметно снижено.

Минеральная вата

Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.

Минеральная вата толщиной 50 миллиметров поставляется в рулонах.

Абсолютная пожарная безопасность.

• Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
• Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
• Материал со временем слеживается. Появляются просветы в утеплении.
• Увлажнение приводит к потере теплоизоляционных качеств.

Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.

Пенопласт

Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.

Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.

Полезно: при большой протяженности утепляемого вентканала половинки скорлупы ставятся с взаимным смещением, соединяясь со следующим участком утепления.

Схема делает понятным способ соединения.

• Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
• Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).

• Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
• Скорлупу легко применять только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.

• Оба материала обладают несколько большей механической прочностью.
• Они дороже.
• Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.

Скорлупа из пенополиуретана.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.

Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.

Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена

• Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.
• Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.

Способы утепления уличных воздуховодов

Конструкция теплоизоляции в этом случае обязательно должна включать следующие компоненты:

1. Крепёжные элементы.
2. Покровный слой, часто требующий дополнительную защиту от ультрафиолета.
3. Теплоизоляционный слой.

Материалы и правила работы повторяют многое из того, что применяется внутри.

Если монтаж ведут на открытом воздухе, то не обойтись без гидроизоляции для минеральной ваты. Допустимый выбор – рубероид.

Отдельное внимание уделяют месту, где воздуховод проходит через кровлю. Мастер-флэш – оптимальный вариант для изоляции в этом случае. При проходах по чердачному перекрытию теплоизоляцию тоже относят к обязательным требованиям

При проходах по чердачному перекрытию теплоизоляцию тоже относят к обязательным требованиям.

Утеплитель для воздуховодов

При выборе утеплителя для вентиляции необходимо четко придерживаться требований СНиП 2.04.14-88, где указывается, что теплоизоляция должна обладать:

• высокими теплосберегающими характеристиками;
• соответствовать требованиям по влаго- и паронепроницаемости;
• иметь небольшой вес, чтобы не создавать большой нагрузки на конструкции трубопровода;
• быть устойчивым к действию внешних факторов и механических нагрузок;
• не разрушаться под влиянием лучей ультрафиолетового спектра;
• стойко переносить резкую смену температуры;
• не поддерживать размножение грибков, плесени, а также не служить пищей для грызунов;
• сохранять стабильные показатели в течение всего времени эксплуатации вентсистемы;
• просто и быстро обрабатываться и монтироваться;
• создавать целостное покрытие, в котором изолирующее вещество располагается равномерно;
• изготавливаться из сырья высокого качества.

Правила выбора и установки

Для изоляции вентиляции разрешается применять теплоизоляцию определенных типов в соответствующих ситуациях и размещать ее соответствующим образом.

Если воздуховод проходит под землей, сыпучие утеплители выбирать запрещено.
При установке вентсистемы над землей на высоте более шести метров требуется дополнительно закрывать теплоизоляцию специальным покровным слоем, состоящим из стекловолокна.
Плитные и листовые теплоизоляторы применяют на воздуховодах с квадратным и прямоугольным сечением. Это минвата, пенопласт, пенополистирол. Рулонные модели и в форме скорлуп подходят для трубопроводов круглого сечения. Сюда относится вспененный пенополиэтилен (ПЕНОФОЛ), который можно монтировать на уже установленный трубопровод, создавая герметичное изоляционное покрытие

Рулонную теплозащиту легко ремонтировать: можно заменить только поврежденный участок без необходимости менять большие куски.
Важно исключать появление мостиков холода в изоляционном покрытии. Для этого при установке требуется точно соблюдать технологию для каждого типа теплоизоляторов

Необходимо внимательно следить за тем, чтобы все соединения элементов были герметично изолированы, а также были непроницаемыми места стыков вентканалов и конструкций строения. Только в этом случае удастся достичь максимального эффекта.

Теплоизоляторы в форме скорлуп представляют, по сути, плиты, которым придается конфигурация канала

Важно лишь выбрать изделие, внутренний диаметр которого подходит к внешнему диаметру трубопровода

Всегда ли нужно утеплять трубы на чердаке?

Если в семье есть сыновья, дочки, стоит приложить усилия, адаптировать эту часть дома под нужды детей. Палаточный домик, место для колдовства — всё это чердак. Холостяку, холостячке, влюблённым, молодой семье будет проще вести домашние дела, заботиться о своём благополучии, если чердак превращён в комнату с минимальным уровнем риска травм. Пыль, сквозные щели, влага открытые трубы мешают больше, чем низкий потолок, плохое освещение.

Чердачное помещение в качестве комнаты отдыха

Чердак может быть таинственной комнатой. Пересмотреть старый фотоальбом из коробки, спеть любимую песню, включив караоке, можно будет именно здесь. Или же он станет комнатой, в которой есть что-то пугающее, испортит настроение одна мысль о нём. Выбирает владелец то, каким ему быть. Скрыть трубы, задекорировать их — первое, что надо сделать на чердаке. Точнее, первое, что надо сделать — это позаботиться о теплоизоляции.

Любая труба будет замерзать зимой. Утеплив все имеющиеся в этой части дома трубопроводы, можно достичь таких целей:

• продлит срок их службы;
• улучшит функциональные возможности;
• оптимизировать систему жизнеобеспечения в доме.

Виды утеплителя

Для изоляционных работ на воздуховодах могут быть использованы любые материалы данного назначения, которые применяются для стен, полов или потолка. Однако существуют отдельные образцы, специально разработанные для такой цели.

Специальный теплоизолятор

К примеру, таким материалом является синтетический вспененный каучук, производимый в виде эластичных гибких листов. Он отлично держит заданную форму, служит четверть века, абсолютно не горит и обладает звукоизоляционными свойствами.

Традиционные материалы

К традиционным утеплителям можно отнести:

• минеральную вату (0,035 – 0,045 Вт/мС, эксплуатация не менее 30 лет);
• базальтовые волокна (0,030 – 0,048 Вт/мС, служит около 50 лет);
• стекловата (0,035 – 0,05 Вт/мС, без замены до 25 лет);
• вспененный полиэтилен (0,04 Вт/мС, срок службы до 80 лет);
• пенополиуретан (0,02 – 0,03 Вт/мС).

Воздушный клапан

В современной практике нередко встречается утепленный воздушный клапан, при установке которого теплоизоляция для системы воздуховодов не требуется. Эта конструкция состоит из рамы, нагревательного элемента и поворотных лопаток. С ее помощью регулируется подача прогретого воздуха. В какой-то мере клапан является своеобразным утеплителем.

Во время втягивания внутрь воздух нагревается, при этом исчезает грань между холодными и горячими воздушными массами. Для каждой отдельной системы вентиляции требуется свой клапан, однако будет необходим тщательный расчет, без которого невозможно правильно подобрать приспособление.

Материалы для утепления воздуховодов

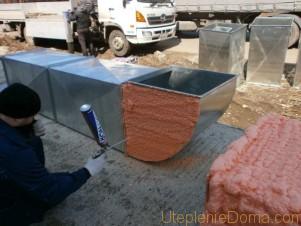

Нанесение монтажной пены на жесткий жестяной воздуховод.

Материалы для теплоизоляции воздуховодов должны отвечать требованиям пожарной безопасности, санитарным нормам и иметь максимальную степень защиты от теплопотерь. Кроме этого, они должны хорошо поглощать шумы и вибрацию. Обычно работы по утеплению проводятся посредством:

• фольгированного вспененного полиэтилена;
• минеральной ваты;
• пенопласта;
• жидкой теплоизоляции.

Бывает самоклеящаяся теплоизоляция воздуховодов – это пенофол, он выпускается в рулонах. Основа материала состоит из вспененного полиэтилена толщиной от нескольких миллиметров до сантиметра. На основу наклеена фольга, которая бывает гладкой или гофрированной. Как теплоизоляция воздуховодов пенофол не очень эффективен, так как основное его предназначение отбивать ИК лучи. Шум и вибрацию он поглощает хорошо, но для качественного утепления его характеристик явно недостаточно.

Для этого снаружи ее нужно обернуть гидроизоляцией – это материал, который отталкивает воду и дает возможность выходить пару из минваты

Это важно, ведь как ни герметизируй утеплитель, немного влаги все равно в него просочится, соответственно, ей надо дать возможность выйти наружу

Утепление самоклеящимся пенофолом — удобно и быстро.

Пенопласт может использоваться только в виде скорлуп, которые одеваются на воздуховод. При очень больших диаметрах труб неприменим. В таком случае можно использовать жидкую теплоизоляцию – это полимер, напоминающий пену, который после застывания образует монолитный утеплительный слой. Жидкая теплоизоляция имеет хорошую адгезию практически к любым материалам, не боится влаги, пропускает пар, обладает одним из самых низких коэффициентов теплопроводности. Недостаток – он мягкий и его легко проткнуть даже пальцем, поэтому в некоторых случаях нуждается в дополнительной защите от механических воздействий.

Кроме выбора материала, нужно провести расчет толщины теплоизоляции воздуховодов. Это можно сделать двумя способами:

• на основании СНИПа;
• воспользовавшись онлайн-калькулятором.

Нормативную базу расчетов мы представим ниже, но идея самостоятельных подсчётов не очень удачная, так как нужно учитывать много аспектов. Без опыта очень просто пропустить что-то мимо внимания, что приведет к ошибке. Даже специалисты используют специальные программы, не говоря уже о дилетантах. Поэтому делайте расчет теплоизоляции воздуховода на онлайн-калькуляторе, коих в сети великое множество. Серьезные производители предоставляют такую возможность на своих интернет-ресурсах бесплатно, причем правильность результата не вызывает никаких сомнений.

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Особенности теплоизоляции

Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.

Утепление минеральной ватой

Оно происходит следующим образом:

1. поверхность вентиляционных труб очищают от грязи и пыли;
2. от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
3. теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;

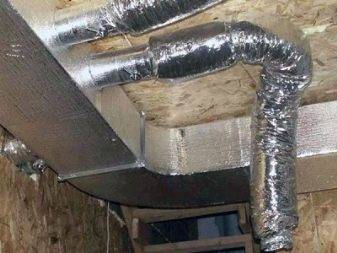

4. поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
5. проклеивают образовавшиеся швы с помощью алюминиевого скотча.
6. утеплителем из минеральной ваты обматывают трубу в один слой.
7. поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.

Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства

Изоляция вспененным полиэтиленом

Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:

1. отмеряют утеплитель нужного размера;
2. разрезают оболочку по специальному шву;
3. устанавливают полученные элементы вокруг трубы;
4. склеивают швы и стыки с применением клея или монтажной липкой ленты.

Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.

Оболочки из вспененного полиэтилена

Изоляция базальтовым волокном

С его помощью можно не только защитить воздуховоды, но и газовые трубы. Базальтовое волокно препятствует появлению возгораний и распространению огня. Как утеплить газовые трубы? Для этого необходимо:

1. подготовить дополнительно проволоку и алюминиевую фольгу;
2. обмотать трубу базальтовым волокном, а затем покрыть слоем фольги;
3. закрепить все проволокой, в том числе и продольный шов;
4. зафиксировать слои утеплителя бандажными пряжками из упаковочной или алюминиевой ленты.

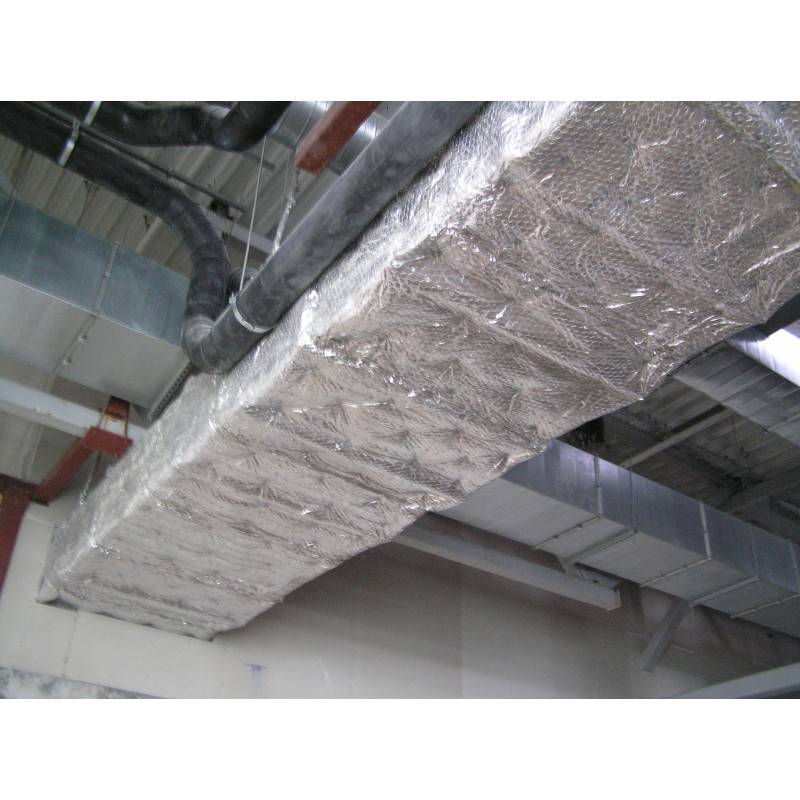

Можно также использовать для изоляции воздуховодов базальтовое волокно с металлизированным слоем.

Утепление с помощью базальтового волокна

Изоляция пенополистиролом

В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:

1. отмеряют половинки скорлупы нужного размера;
2. разрезают пенополистирол по намеченным линиям;
3. половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
4. закрывают боковые соединения, обеспечивая герметичность.

Защитные скорлупы из ППУ с фольгированным внешним слоем

Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.

Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.

Материалы для утепления вентиляционной трубы

Исходя из этих посылок, каждый сам решает, чем можно утеплить вентиляционную трубу у себя в доме.

Ниже приводится краткий обзор материалов, которые применяются для утепления воздушных каналов и дымоходов в настоящее время:

• стекловата и минеральная вата. Стекловата применяется для утепления давно. Это самый старый вид утеплителя. Материал обладает отличной теплоизоляцией и негорючестью. Он один из самых дешевых. Выпускается в виде матов или рулонов. Все портит то, что стекловата боится влаги. При намокании она слеживается, а после высыхания не восстанавливает форму. Приходится защищать поверхность материала при монтаже фольгированной лентой. Но даже при этом он служит не более 5-7 лет и подлежит замене. Монтаж следует осуществлять в защитном костюме, поскольку стеклянная составляющая материала не должна попадать на кожу. Маты из минеральной ваты почти избавлены от недостатков, присущих стекловате. Они более плотные, не наносят вреда при соприкосновении с кожей и намного меньше боятся повышенной влажности. Однако минеральная вата при намокании тоже слеживается, что может приводить к оголению участков воздухопровода. Из-за дешевизны данный материал является очень популярным, несмотря на недостатки;
• каменная вата. Этот материал по свойствам полностью аналогичен минеральной вате. Недостатки те же;
• пенопласт. Чаще всего из плотного пенопласта или пенополистирола изготавливается так называемая скорлупа, состоящая из 2 или нескольких сегментов. Они соединяются по методу «шип-паз» и повторяют форму воздуховода. Материал имеет хорошие теплоизоляционные характеристики, не боится влаги и устойчив к механическому воздействию. Цена бюджетная. Большим недостатком является горючесть пенопласта;
• пенополиуретан и пенополипропилен. Скорлупа из этого материала напоминает изделия из пенопласта. Достоинство ее заключается в повышенной механической прочности, но и стоимость гораздо выше;
• вспененный полиэтилен. Это самый простой и дешевый способ утепления. Выпускаются трубки разного диаметра из вспененного полиэтилена, которые подойдут к любому воздуховоду. Не боится влажности. Разновидностями этого материала являются пенофол, имеющий слой алюминиевой фольги, и самоклеящийся вариант утеплителя из вспененного полиэтилена;
• вспененный каучук. Выпускается в листах и в виде труб длиной 2 м. Отличается длительным сроком эксплуатации, подходит для применения в самых экстремальных условиях. Вспененный каучук сохраняет свои свойства, то есть эластичность, устойчивость к растяжению, гибкость, теплофизические характеристики, стойкость к химическому воздействию и т. д., во всем рабочем интервале температур (от -200 до +175 °С). Цены на этот материал достаточно высоки.

Более подробную информацию о вышеописанных разновидностях утеплителей можно легко найти в специальной литературе.
