Материалы для утепления воздуховода своими руками

Виды утеплителя

Для изоляционных работ на воздуховодах могут быть использованы любые материалы данного назначения, которые применяются для стен, полов или потолка. Однако существуют отдельные образцы, специально разработанные для такой цели.

Специальный теплоизолятор

К примеру, таким материалом является синтетический вспененный каучук, производимый в виде эластичных гибких листов. Он отлично держит заданную форму, служит четверть века, абсолютно не горит и обладает звукоизоляционными свойствами.

Традиционные материалы

К традиционным утеплителям можно отнести:

• минеральную вату (0,035 – 0,045 Вт/мС, эксплуатация не менее 30 лет);
• базальтовые волокна (0,030 – 0,048 Вт/мС, служит около 50 лет);
• стекловата (0,035 – 0,05 Вт/мС, без замены до 25 лет);
• вспененный полиэтилен (0,04 Вт/мС, срок службы до 80 лет);
• пенополиуретан (0,02 – 0,03 Вт/мС).

Воздушный клапан

В современной практике нередко встречается утепленный воздушный клапан, при установке которого теплоизоляция для системы воздуховодов не требуется. Эта конструкция состоит из рамы, нагревательного элемента и поворотных лопаток. С ее помощью регулируется подача прогретого воздуха. В какой-то мере клапан является своеобразным утеплителем.

Во время втягивания внутрь воздух нагревается, при этом исчезает грань между холодными и горячими воздушными массами. Для каждой отдельной системы вентиляции требуется свой клапан, однако будет необходим тщательный расчет, без которого невозможно правильно подобрать приспособление.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

• минеральная вата;
• стекловата;
• пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
• производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

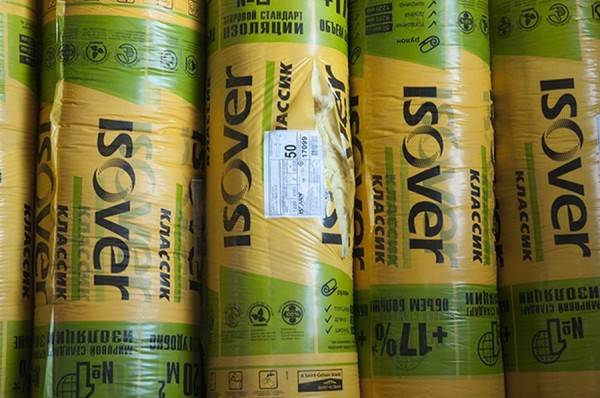

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

• это один из самых дешевых теплоизоляционных материалов;
• его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
• толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

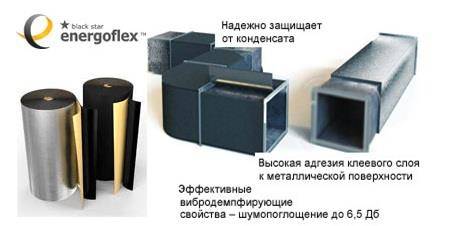

Рулонные материалы

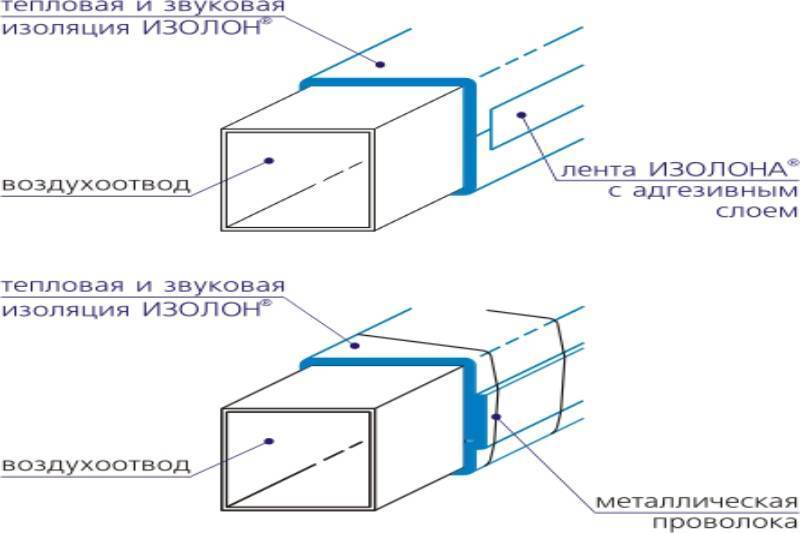

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

• это не токсичный материал;
• обладает он звуко- и пароизоляционными качествами;
• на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Чем утеплить перекрытие на холодном чердаке

На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:

• минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
• пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
• пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
• насыпные материалы (опилки, керамзит, шлак и т.п.).

Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.

Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.

Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.

Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.

Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:

• абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
• экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
• высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
• ППУ обладает одним из самых низких коэффициентов теплопроводности;

Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.

Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.

При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.

Всегда ли нужно утеплять трубы на чердаке?

Если в семье есть сыновья, дочки, стоит приложить усилия, адаптировать эту часть дома под нужды детей. Палаточный домик, место для колдовства — всё это чердак. Холостяку, холостячке, влюблённым, молодой семье будет проще вести домашние дела, заботиться о своём благополучии, если чердак превращён в комнату с минимальным уровнем риска травм. Пыль, сквозные щели, влага открытые трубы мешают больше, чем низкий потолок, плохое освещение.

Чердачное помещение в качестве комнаты отдыха

Чердак может быть таинственной комнатой. Пересмотреть старый фотоальбом из коробки, спеть любимую песню, включив караоке, можно будет именно здесь. Или же он станет комнатой, в которой есть что-то пугающее, испортит настроение одна мысль о нём. Выбирает владелец то, каким ему быть. Скрыть трубы, задекорировать их — первое, что надо сделать на чердаке. Точнее, первое, что надо сделать — это позаботиться о теплоизоляции.

Любая труба будет замерзать зимой. Утеплив все имеющиеся в этой части дома трубопроводы, можно достичь таких целей:

• продлит срок их службы;
• улучшит функциональные возможности;
• оптимизировать систему жизнеобеспечения в доме.

Как утеплить вентиляцию на холодном чердаке: специфика теплоизоляции воздуховодов

Множество видов теплоизоляции, выпускаемой различными производителями, предоставляет потребителям возможность выбора. Но перед тем как утеплить вентиляционную трубу, необходимо изучить ее технические характеристики и особенности монтажа. Это позволит сравнить показатели разных материалов и найти оптимальный вариант защиты инженерной системы от охлаждения.

Современные системы кондиционирования и климат-контроля обязательно оснащаются воздуховодом. Это приспособление обеспечивает подачу воздуха и его удаление из помещения. Системы кондиционирования и вентиляции монтируются в самых разнообразных помещениях.

	Всегда ли нужно утеплять трубы на чердаке	47	Низкие температуры вредят не только живым организмам, бытовая техника тоже боится переохлаждения.
	Преимущества ППУ комплектов для изоляции поверхностей воздуховодов и труб водоснабжения	71	Вентиляция относится к коммуникациям, монтаж которых планируется еще на этапе создания проекта строительства частного дома. Это обосновано элементарными санитарно-гигиеническими требованиями.
	Плюсы утепления	323	При сооружении вентиляционных коробов особое значение приобретает абсолютная герметичность короба. При изоляции труб необходимо учитывать температурный режим окружающей среды и жидкости в трубе.
	Видео: правильный монтаж минераловатных матов Rockwool ALU1 WIRED MAT 105	383	Грамотное устройство вентиляционной системы предполагает утепление воздуховодов. В противном случае они обречены постоянно покрываться конденсатом, причиняющим непоправимый вред.
	Оставить комментарий	440	В интернете можно найти немало материалов, посвященных утеплению стен и потолков, пола и фундамента, жилых и промышленных строений.
	Польза и недостатки	234	Системы вентиляции и кондиционирования — это незаменимые средства для обеспечения комфортной жизнедеятельности человека в помещениях, имеющих сложную планировку и достаточно большую площадь.
	Изоляция от попадания конденсата	289	Эксплуатация бытовых и промышленных вентиляционных систем имеет особенности.
	Отделка вентиляционных воздуховодов прошивными матами	334	Вопрос вот в чем: каким образом соединять самодельные жестяные воздуховоды повдоль? С попереком то понятно, а вот способ закрепления после сворачивания заготовки из листа – непрозрачненько

Вентиляция принадлежит к основным системам жизнеобеспечения человека. Ее правильная работа обеспечивает чистый воздух в помещении. Чтобы система функционировала продолжительно, ее обязательно нужно утеплить.

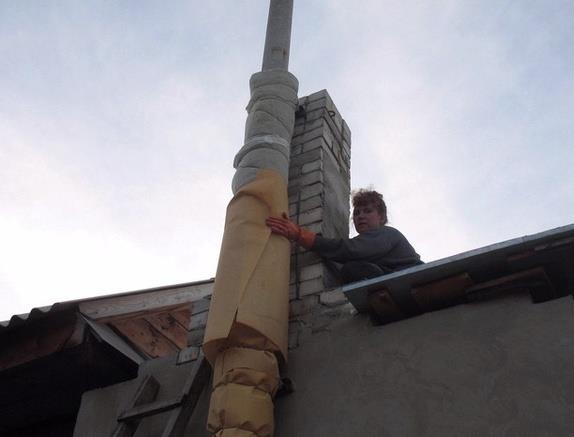

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

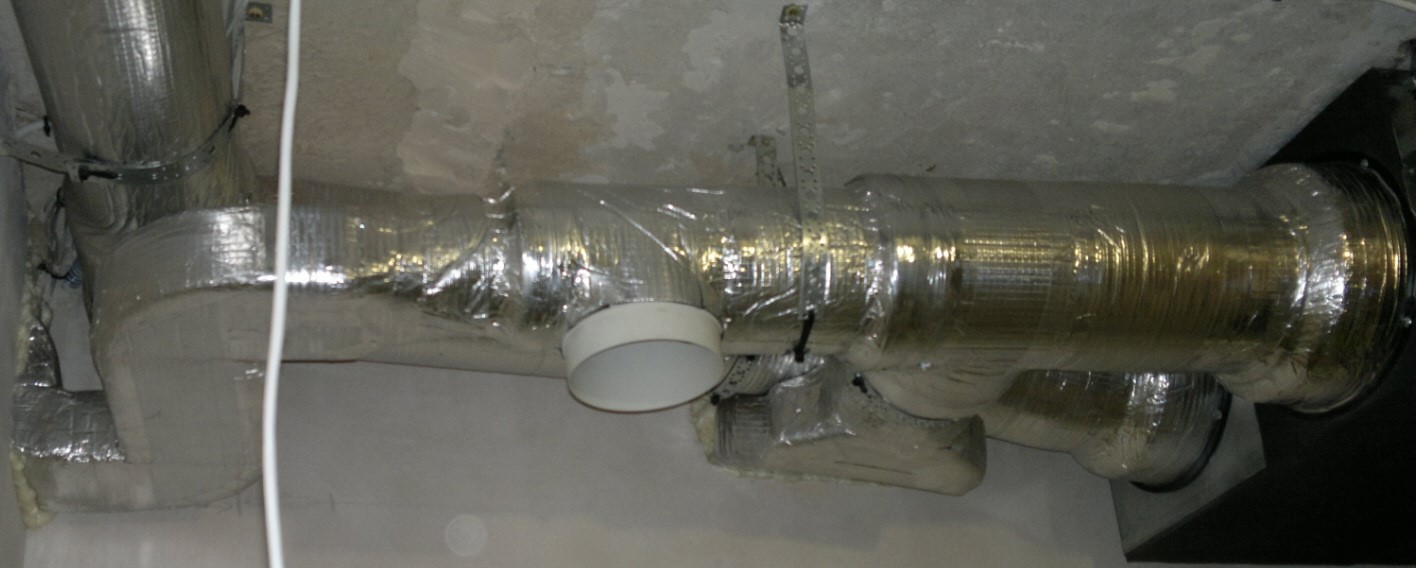

Алюминиевый скотч понадобится для утепления минватой воздуховодов

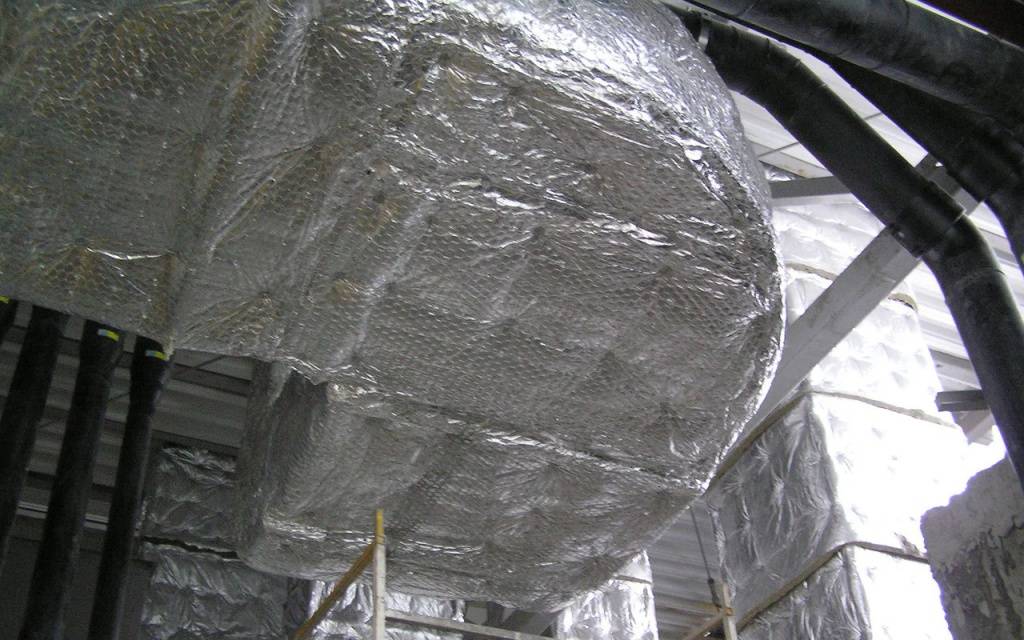

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

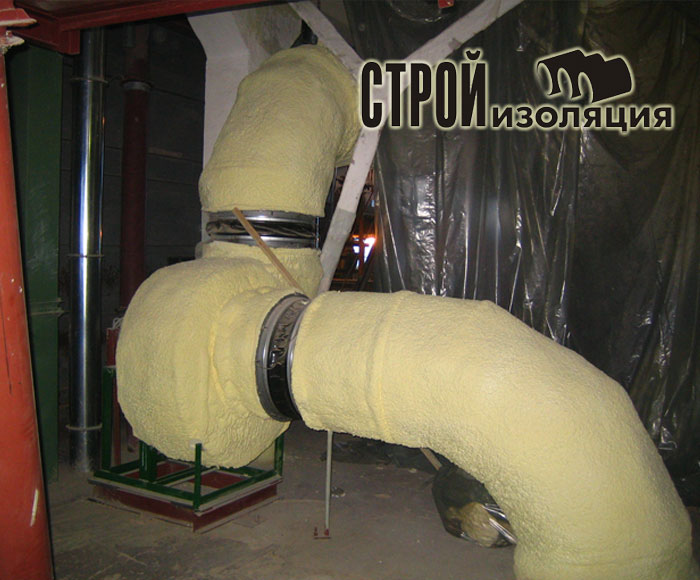

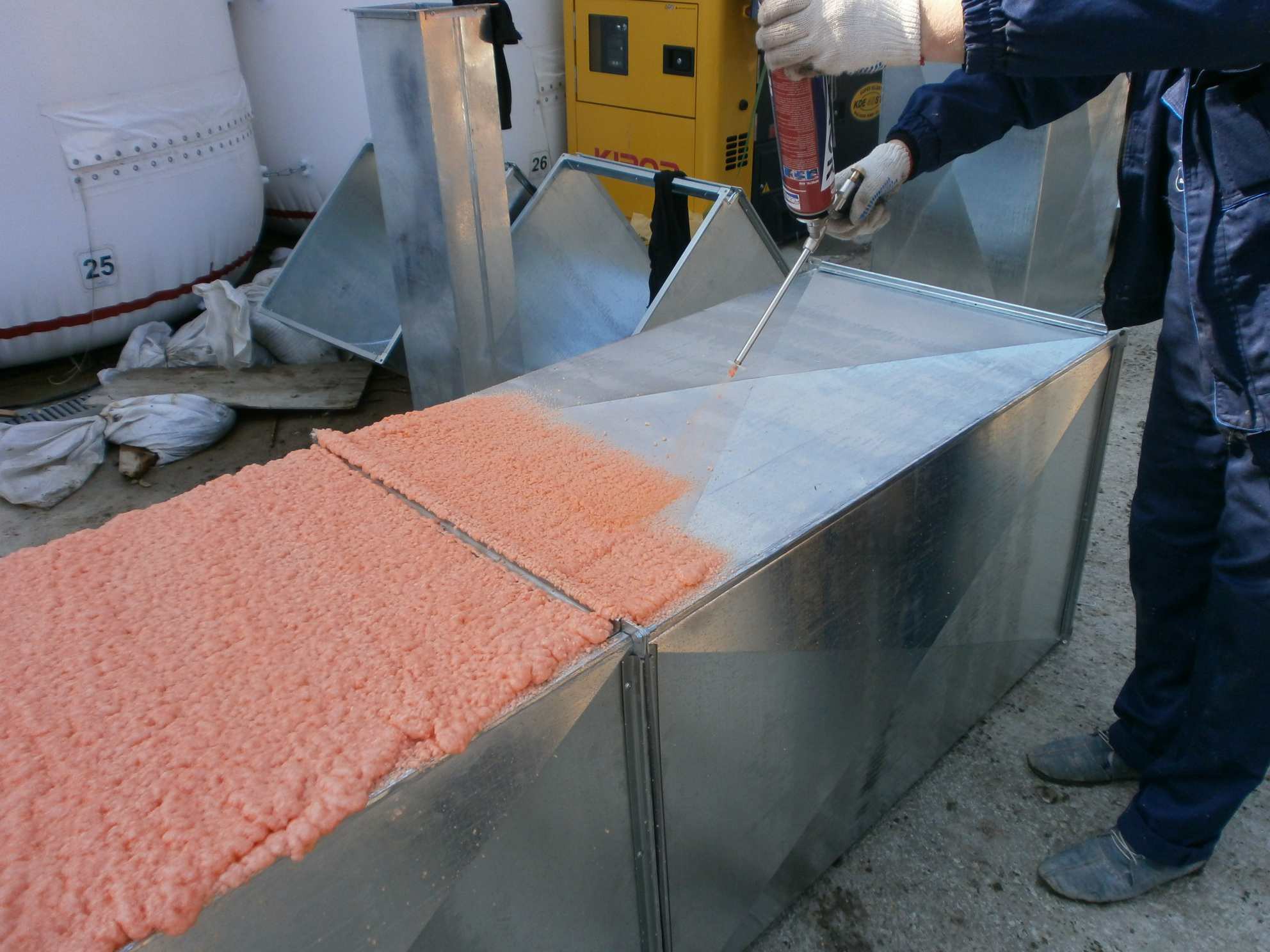

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

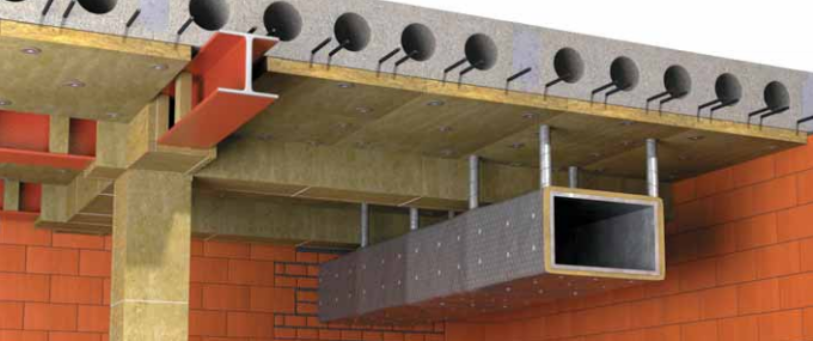

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

https://youtube.com/watch?v=cAdd-rjvEfA

Утепление вентиляционных труб и воздуховодов: материалы и технология

Для поддержания в помещениях оптимального влажностного и температурного режимов необходимо утепление вентиляционных труб. Теплоизоляция систем вентиляции предотвращает образование конденсата, влекущее за собой постепенное разрушение труб, потерю ими первоначальных эксплуатационных и технических параметров.

Утепленный воздуховод прослужит дольше

Наружная и внутренняя теплоизоляция труб вентиляции

Утепление вытяжных труб выполняет следующие функции:

• Обеспечивает огнестойкость, предотвращает в случае возгорания распространение огня.
• Предупреждает возникновение конденсата на наружной и внутренней поверхности трубы.
• Снижает теплопередачу между внешней средой и воздухом в системе.
• Уменьшает вибрацию и шум, возникающие во время движения воздуха.

Утепление вентиляционной трубы может быть выполнено изнутри или снаружи. При внутренней теплоизоляции требуется для сохранения необходимой пропускной способности воздуховода увеличивать его сечение.

Наружная теплоизоляция воздуховода

Еще одно обстоятельство при выборе, нужно ли утеплять вентиляционную трубу внутренним способом – это возможность появления при таком решении очагов бактерий, возникновения отложений грязи и пыли, из-за которых материал может начать утрачивать свои свойства. При наружном утеплении эти недостатки отсутствуют. Теплоизоляция снаружи трубы в случае возгорания значительно уменьшает риск распространения огня.

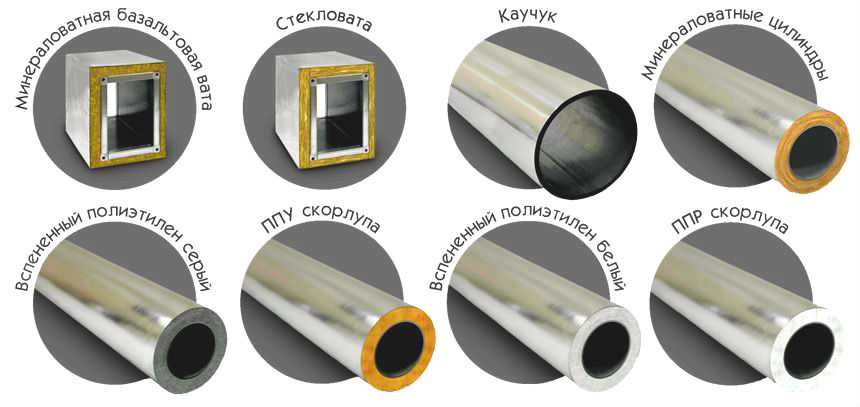

Материалы для утепления систем вентиляции

Теплоизоляция вентиляционных труб производится с использованием различных материалов:

• Минеральные волокна. Теплоизоляционные материалы из стекловаты или минеральной ваты производят в виде полужестких или жестких трубных панелей и секций, в виде материала, которому посредством прессования во время укладки можно придать требуемую форму и плотность.
• Войлок. При внутренней укладке рулонный войлок защищают стекловолокном с поверхностной пропиткой. При наружной – алюминиевым армированным крафт-листом. Трубные секции применяют для наружной облицовки с алюминиевой армированной защитой.
• Пеноэластомеры являются гибкими пеноматериалами, имеющими закрытые поры. Относятся к самогасимым материалам. Этот утеплитель не подвержен действию микроорганизмов и плесени, стойкий к паропроницанию и влагопоглощению.
• Производные полимеризации углеводов (полиэтилен, полиуретан, поливинилхлорид). Как правило, выпускаются в виде трубных секций, блоков, пластин.

Пенополистироловый утеплитель

Вентиляционные трубы утепленные пенополистиролом коррозии подвержены в меньшей степени, что в значительной мере увеличивает их срок службы.

Для установки пенополистирольной скорлупы иметь специальные навыки не требуется. Для ее монтажа:

1. Определить размер скорлупы, который необходим.
2. Пилой или ножом нарезать скорлупу.
3. Установить на трубу части скорлупы со смещением на несколько сантиметров между собой, боковые стыки тщательно замкнуть.

Полипропилен и пенополиуретан

Эти материалы обладают значительно более низкой теплопроводностью и высокой огнеупорностью. Трубы вентиляции утепляются пенополиуретаном и полипропиленом следующим образом:

1. Определить требуемый размер.
2. Нарезать из материала полуцилиндры.
3. Обеспечить припуск покровного слоя.
4. Выполнить на вентиляционные трубы монтаж полуцилиндров.
5. Надежно закрепить стыки с помощью бандажей.

ППУ (пенополиуретановая) скорлупа для труб

Утепление вспененным полиэтиленом

Этим материалом утепленная труба для вентиляции – самая популярная на сегодняшний день. Вспененный полиэтилен представляет собой готовую оболочку, полностью облегающую и изолирующую трубы.

Для выполнения теплоизоляции труб:

1. Выполнить замеры материала.
2. Изоляционную оболочку разделить по специальному шву.
3. На трубе закрепить оболочку.
4. При помощи монтажного скотча или клея зафиксировать стыки и швы изоляционных оболочек.

Для воздуховодов квадратного сечения выпускают вспененный полиэтилен в рулонах (например, Энергофлекс Star Duct)

Независимо от того, чем утеплить вытяжную трубу, расположения теплоизоляционного материала, главное – предотвратить мостики холода, которые снижают эффективность утепления, и обеспечить высокую паростойкость

Для этого особое внимание необходимо уделить местам стыковки каналов с конструкциями здания, где наибольшая вероятность появления мостиков холода

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

Расчет изоляции воздуховодов

Чтобы рассчитать, какой толщины требуется изоляция, применяют правила СНиП 2.04.14-88. В этом документе оговариваются условия надежной защиты от проникновения частиц пара в трубопроводы, по которым перемещаются вещества с температурой в диапазоне -180 – +600◦С.

Подробная таблица помогает определить, какие именно изделия уместно применять в конкретных ситуациях, каков должен быть размер каждого из слоев – теплоизоляции и пароизоляции.

Требования данного нормативного акта относятся к вентиляции на гражданских и промышленных объектах, в том числе – в частных строениях. Размер зависит от теплопроводности теплоизолятора: чем ее уровень ниже, тем менее толстое требуется покрытие. В средней полосе России, например, в Москве, для достижения нужного эффекта достаточно теплоизолятора в 2-5 сантиметра. В регионах с более суровыми зимами требуется более толстое покрытие.

В документе предлагаются формулы, по которым рассчитывается размер теплоизолятора: это зависит от диаметра канала и температуры воздуха, который по ней проходит. Есть пример такого подсчета. Выполнять подсчеты необходимо на этапе, когда ведется проектирование вентиляционной системы. Существуют специальные алгоритмы для проведения подсчетов. Так, для воздуховодов квадратного сечения применяется такая формула: δиз=(λиз /αиз)·(t-tB/t-tп).

Чтобы узнать предварительный расход утеплителя и получить примерное представление о том, сколько средств понадобится потратить, можно воспользоваться онлайн-калькуляторами. В таких программах применяются различные методы. Параметры определяются в соответствии

• с нормами плотности теплового потока;
• заданными температурными параметрами на поверхности изолирующего материал;
• задачей предотвращения образования влаги в канале;
• с динамикой изменения воздушного потока, перемещающегося по воздуховоду;
• с задачей не допустить, чтобы влага замерзала в канале;
• с заданными параметрами изменения температурных показателей воздуха в воздуховоде.

Точные данные могут быть получены только при проведении специальных подсчетов

Поскольку от правильности выполнения расчетов напрямую зависит эффективность утепления в дальнейшем, важно учесть все нюансы и не допустить ошибок. Сделать это при отсутствии соответствующих знаний, навыков и опыта сложно

Даже чтобы разобраться в том, что означают символы в формулах, и как правильно найти эти значения, требуется время и специальные знания.

Лучшее решение – обратиться за помощью к профессионалам, которые работают в данной сфере

Они знают, на что обращать внимание, и проведут расчеты с учетом всех необходимых параметров – уличной температуры в регионе, температурных показателей воздушного потока в вентканале, влажности и других

Материалы

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.

Требования

Начнем с того, что сформулируем наши пожелания.

• Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
• Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
• Цена по возможности не должна быть заоблачной.

Минеральная вата

Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.

Минеральная вата толщиной 50 миллиметров поставляется в рулонах.

Абсолютная пожарная безопасность.

• Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
• Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
• Материал со временем слеживается. Появляются просветы в утеплении.
• Увлажнение приводит к потере теплоизоляционных качеств.

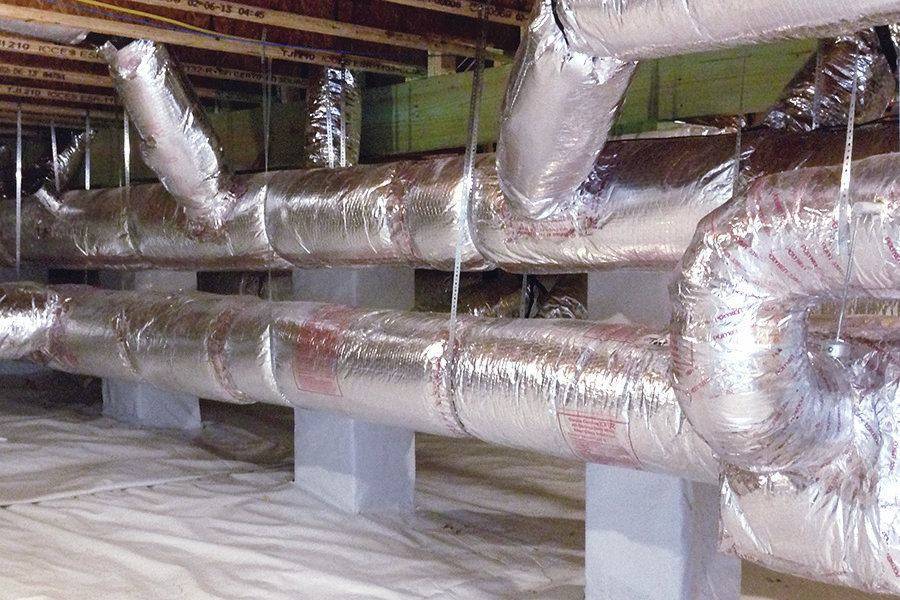

Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.

Пенопласт

Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.

Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.

Схема делает понятным способ соединения.

• Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
• Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).

• Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
• Скорлупу легко применять только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.

• Оба материала обладают несколько большей механической прочностью.
• Они дороже.
• Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.

Скорлупа из пенополиуретана.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.

Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.

Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена

• Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.

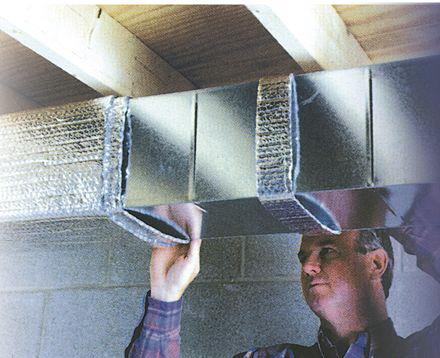

• Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.

Толщина утеплителя может достигать 10 миллиметров; при необходимости он может быть уложен на вентиляционные трубы в несколько слоев.
