Теплоизоляция для труб отопления и трубопроводов: утеплитель и как изолировать, обмотка

В каких местах нужно утеплять полипропиленовые трубы

Полимерные трубы имеют ряд существенных преимуществ перед обычными стальными аналогами, поэтому используются очень широко в создании или модернизации водоносных сетей. Трубопроводы из полипропилена находящиеся внутри здания, как правило, редко нуждаются в утеплении, за исключением нескольких случаев.

Утепление полипропиленовых труб обязательно, если они расположены:

Под полами первых этажей, если находятся над грунтом или вкопаны на глубину меньше 1 метра.
В помещениях этажей и зданий, в которых отсутствует отопление.
В неотапливаемых пристройках: верандах, террасах и т. п.

Это делается для того чтобы исключить возможность замерзания воды. При сильных морозах в ночное время суток, когда циркуляция в системе практически отсутствует, жидкость может превратиться в лед.

Иногда рекомендуют утеплять стояки водопровода с горячей водой и отопления. Однако это делается для получения обратного эффекта, то есть, чтобы уменьшить утечку тепла, и является необязательным условием.

В остальных местах внутри отапливаемого здания утепление полипропиленовых труб не требуется.

Какими особенностями должен обладать теплоизолятор

При выборе утеплителя необходимо изначально определится с местом, где он будет использоваться, снаружи или внутри дома. На избрание теплоизоляционного материала влияет:

диаметр расположенных труб;
температура нагрева носителя тепла;
условия, при которых совершается эксплуатирование системы отопления.

Разновидности используемых утеплителей отличаются в зависимости от диаметра имеющихся труб. Компании изготовители предлагают полуцилиндры, мягкие рулонные утеплители и цилиндры с определенной формой жесткого выполнения.

Для трубопроводов с мелким диаметром подходят полуцилиндры и цилиндры с характерной жесткостью. Данный вид выполнения обладает пазами, которые значительно упрощают монтажные работы. Этот материал имеет превосходный уровень устойчивость относительно высоких температур, располагая минимальным поглощением воды. Жесткий теплоизолятор постоянно удерживает свою первичную форму, обеспечивая дополнительно сохранность от возможных механических повреждений.

При выборе необходимо обратить внимание на следующие характеристики теплоизолятора:

класс возгораемости, особенно следует учитывать при дальнейшем размещении внутри жилых и промышленных сооружений;
уровень водопоглощения, от которого напрямую зависит срок эксплуатации материала, ведь при высоком уровне впитывания влаги утеплитель поддается гниению, начиная разлагаться, впоследствии не представляя никакой эффективности;
степень устойчивости к воздействию ультрафиолетом, ведь материал с низким показателем, что располагается за пределами дома, начнет поддаваться разрушениям посредством солнечных лучей;
уровень теплопроводимости должен быть как можно меньше, ведь при низком показателе теплоизолятор лучше сберегает тепло, позволяя использовать утеплитель с меньшей толщиной слоя.

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180 С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

стойкость к вибрации;
устойчивость к биологическим и химическим воздействиям;
длительный срок службы.

Пенополиуретан

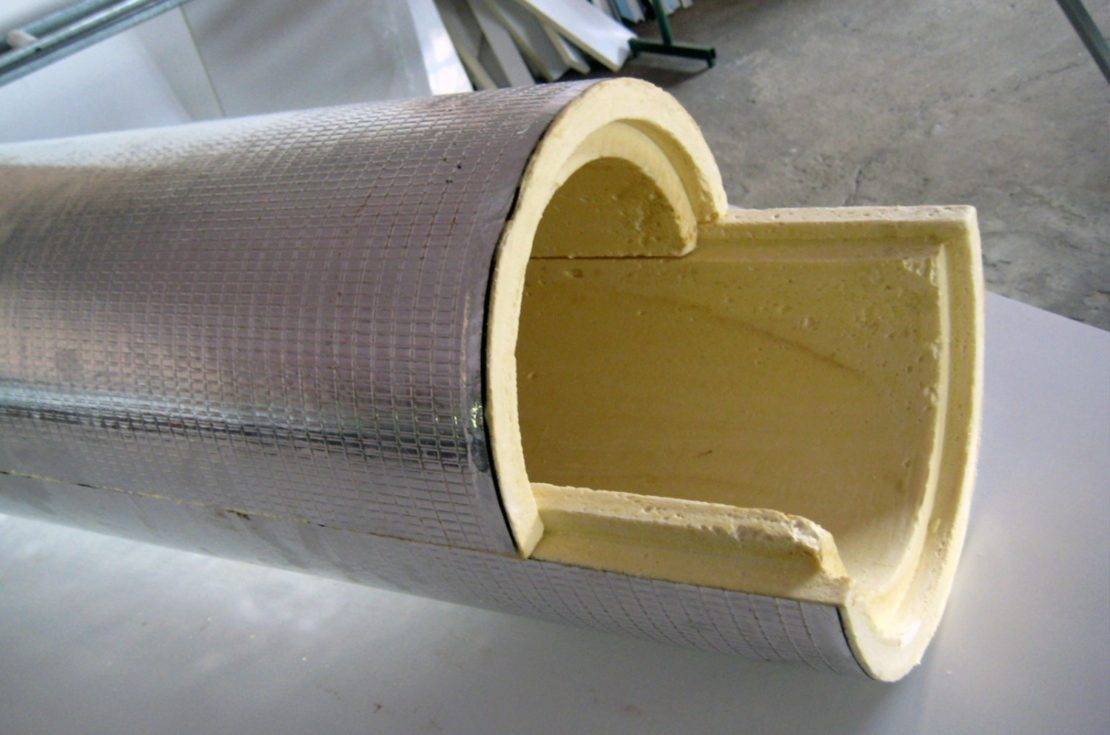

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

имеет нейтральный запах и нетоксичен;
стоек к гниению;
безопасен для человеческого организма;
очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
обладает хорошими диэлектрическими свойствами;
химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

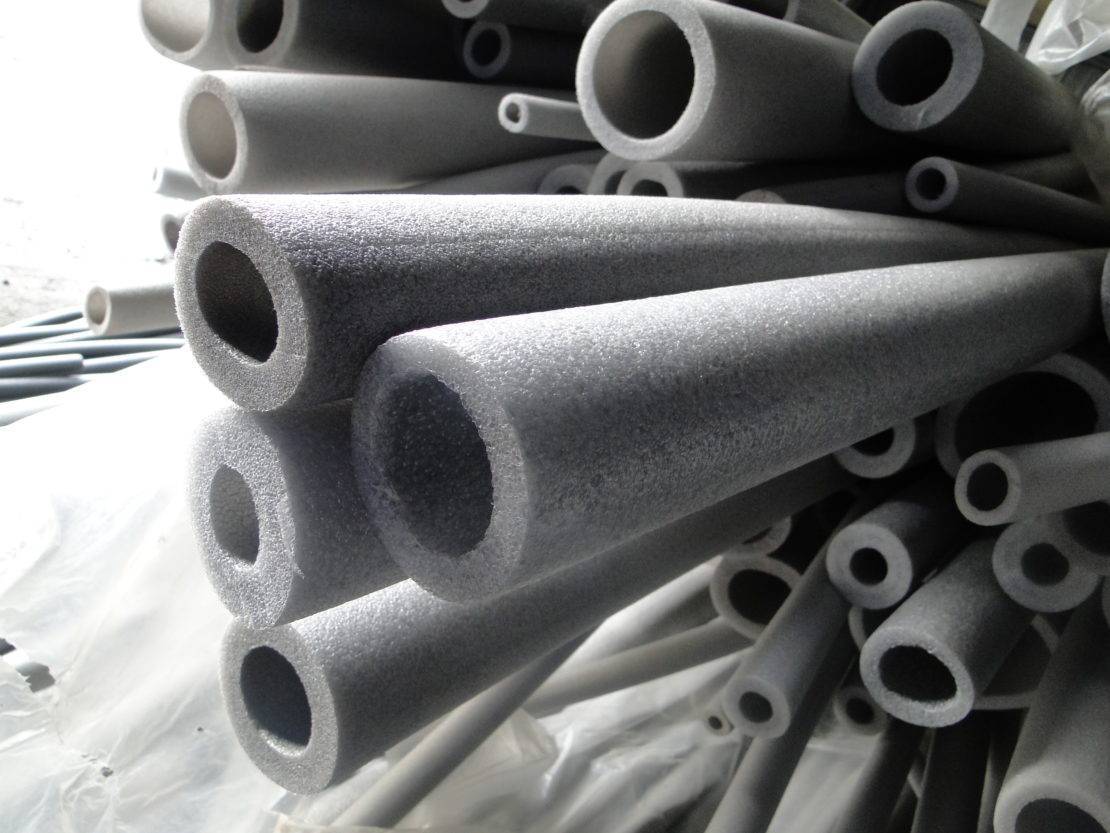

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

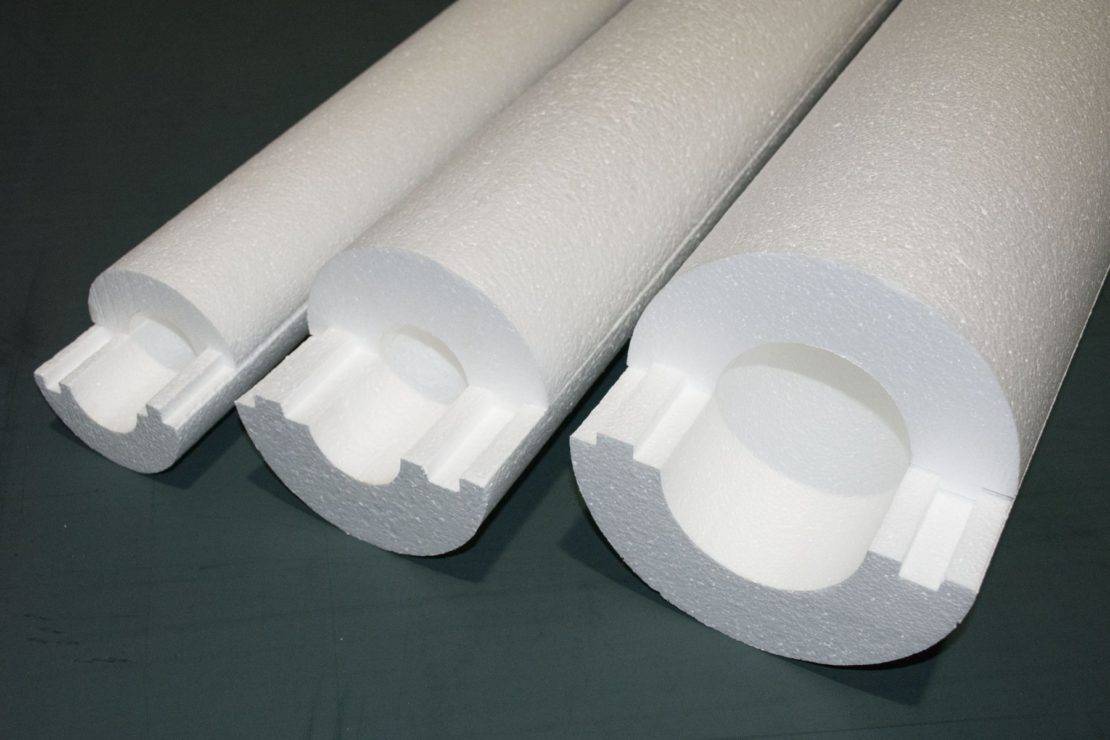

Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Подложка для теплого пола

Закончили с трубами, давайте скажем пару слов о другом виде теплоизоляции, а именно – фольгированной подложке теплого пола.

Не будем вдаваться в подробности и развеивать мифы на счет того, нужна она или нет, об этом и так есть куча видео на ютубе.

Главное, что вы должны знать:

Ошибка №7
Подложка не используется как отдельный утеплительный материал.

Ее толщины в 3-4мм для этого просто недостаточно. Она выполняет другие важные функции.

А именно:

играет роль разметочной сетки

Для этого на ее поверхности нанесены соответствующие линии.

равномерно распределяет тепло в горизонтальном направлении при стяжке малой толщины

Если первая функция не столь и важна, то ради второй, ее собственно говоря, и применяют.

Как же выбрать ту самую, что действительно будет эффективно распределять тепло в горизонте?

Ошибка №8
Подложки, выполненные из металлизированного лавсанового покрытия – этой функции НЕ ВЫПОЛНЯЮТ!

Ошибка №9
Подложки с тонкой алюминиевой фольгой быстро разъедаются стяжкой, после чего также НЕ ИГРАЮТ никакой роли в теплораспределении.

Поэтому эти два варианта отметаем сразу.

Правило – Выбирать нужно подложку из фольги с защитной полимерной пленкой.

При этом толщина самой фольги должна превышать 30 микрон.

Ошибка №10
Более тонкие экземпляры (менее 30 микрон) не пригодны для горизонтальной передачи тепла.

Теперь главный вопрос – перед вами в магазине три подложки, как определить, где какая, не отдавая ее образцы в лабораторию?

Делается это несколькими способами. Попросите продавца отрезать кусочек материала, выйдите с ним на улицу и направьте на блестящую сторону пламя от зажигалки.

Если она сделана из лавсана, ее верхний слой просто сгорит.

С фольгированной алюминиевой прослойкой такого не произойдет. Алюминий может и скукожится, но не сгорит при этом.

А как отличить, имеет фольгированный слой защитную пленку или нет? Примените метод, который мы использовали для утеплителя с разноцветной маркировкой (подача-обратка).

Подковырните ногтем часть фольги и попробуйте его содрать с поверхности.

Если она снимается без проблем – никакой защиты на данном материале нет.

Перед вами просто фольга.

Подложка с защитной пленкой будет отрываться с мясом.

А еще она более гладкая. Эта самая пленка и придает ей более ровную поверхность.

Что касается толщины слоя фольги (до 30 микрон или более 30 микрон), тут можно доверять только техническим характеристикам, указанным в паспорте от производителя.

На месте вручную вы это никак не определите.

Краткий итог:

лавсан горит – не берем

алюминий без покрытия легко отделяется – не берем

алюминий с защитным покрытием не горит, более гладкий, не отделяется – покупаем

Применение стекловаты

Этот материал имеет все свойства, которые отвечают предъявляемым к теплоизоляторам требованиям. Для теплоизоляции используют рулоны. Если рассматривать данный материал в качестве основного средства для теплоизоляции, то с его применением несколько увеличивается стоимость работ. Это обусловлено необходимостью проведения дополнительных мероприятий. Такие работы более длительные по времени.

Положительные моменты использования стекловаты:

материал можно использовать в течение длительного времени;
обладает высокой устойчивостью к фактору вибрации;
высокая устойчивость к действию химических и биологических веществ.

Перед проведением работ по теплоизоляции трубопроводов необходимо составить смету. В ней найдет свое отражение пошаговое производство всего объема работ. Итогом будет являться общая стоимость.

Кожух из стекловаты с фольгированной защитой

Работы по теплоизоляции проводятся в соответствии с действующими нормативными строительными документами. При правильном выполнении работ достигается гарантия того, что будет достигнута желаемая энергоэффективность. Существенно увеличится период полезной эксплуатации трубопровода.

При монтажных работах используются различные материалы. При этом необходимо проводить учет определенных факторов. Определяющее значение будет иметь то, для каких целей планируется прокладка трубопровода.

Например, если в трубопроводе предполагается наличие теплоносителя с высокой температурой, то лучше использовать цилиндровую изоляцию. Вполне подойдет для этих целей скорлупа из пенополиуретана. В качестве дополнительного средства используется кашированный фольгированный картон или фольга.

Этапы теплоизоляции труб отопления

Минеральной ватой

Процессы по утеплению отопительного трубопровода минватой необходимо производить в одетых перчатках.

В первую очередь материал режется в соответствии с нужными размерами.
Производиться наматывание на трубу, при этом не нужно ее сильно затягивать.
Через промежутки времени следуют останавливаться, совершая фиксирование посредством изоленты, проволоки или твердой веревки.
Окончив покрытие трубопровода минеральной ватой необходимо приготовить защитную обшивку, которая изготовляется из рубероида или гофрированной фольги, что предварительно нарезается кусками.
Установив оболочку из фольги или рубероида, производится ее закрепление при помощи пластиковых стяжек или веревок.

Пенополиуретановой скорлупой

При небольшом диаметре можно использовать цилиндрическую или полуцилиндрическую форму скорлупы.

На трубопровод одевается теплоизоляционный материал.
Производится его фиксирование посредством клея, скотча, проволоки или самоклеящейся ленты.

Если трубы имеет большой диаметр, то необходимо подобрать скорлупу, которая состоит из нескольких частей. Такая разновидность материала закрепляется по принципу паз-шип.

Произведя качественное утепление отопительных сетей, удастся сохранить значительное количество тепла внутри помещения. По этому, к выбору утеплителя следует подойти ответственно, взвесив все преимущества имеющихся на рынке теплоизоляционных стройматериалов до совершения покупки.

https://youtube.com/watch?v=nqC-_EovO9c

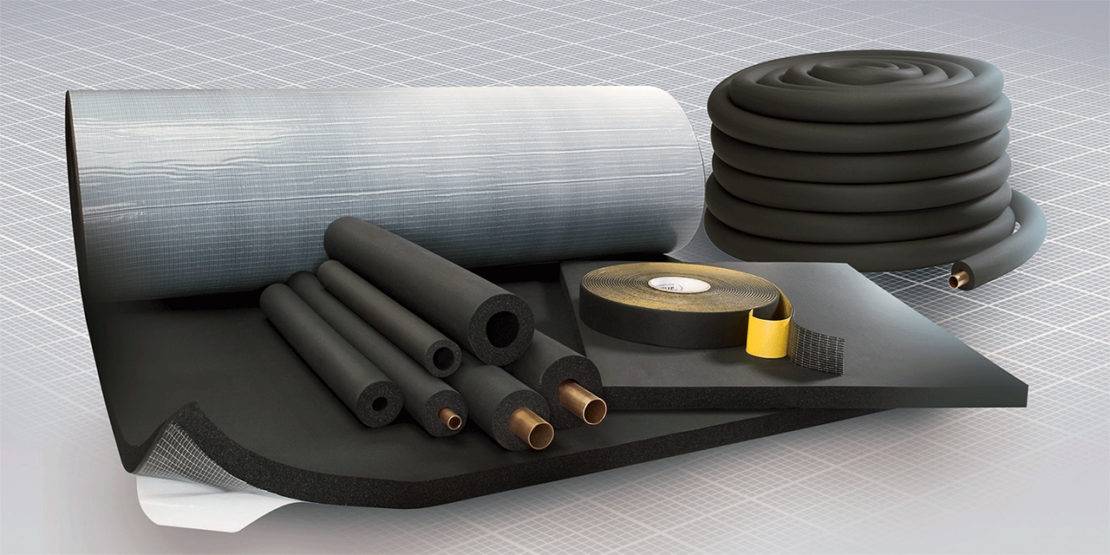

Виды исполнения теплоизоляционных материалов для трубопроводов

По исполнению материалы для теплоизоляции делятся на следующие виды:

рулонные;
листовые (в виде матов);
кожуховые;
жидкие.

Рулонные теплоизоляционные материалы – свёрнутая в рулон полоса теплоизоляции определённой толщины и ширины, имеющая фольгированную основу или без неё.

На трубы рулонная теплоизоляция наматывается по спирали или (только на горизонтальных участках) укладывается на трубопровод продольно со стыковкой краёв под трубой и креплением хомутами или проволокой. Если материал фольгированный, то теплоизоляцию устраивают слоем фольги наружу, однако это не обеспечивает достаточной защиты материала от атмосферных осадков, поэтому встаёт вопрос, чем изолировать трубу отопления на улице от влаги. Эта проблема решается установкой на трубопровод поверх фольгированного материала металлических защитных кожухов из оцинкованного железа.

Листовые материалы используются так же, как рулонные при продольной укладке, использование защитных кожухов поверх них также обусловлено необходимостью защиты от влаги и механических повреждений.

Кожуховая теплоизоляция может быть твёрдого или мягкого исполнения.

Твёрдые теплоизолирующие материалы кожухового исполнения представляют собой полый цилиндр со стенкой определённой толщины, имеющий с двух или четырёх сторон продольные разрезы замкового профиля. Диаметр полости цилиндра выполняется под определённую размерность труб.

Мягкие материалы для теплоизоляции представляют собой гибкий кожух со стенкой заданной толщины, имеющий продольный разрез или без него. Гибкую теплоизолирующую гильзу без разреза надевают на трубу до её монтажа, а разрез позволяет утеплить уже существующий трубопровод.

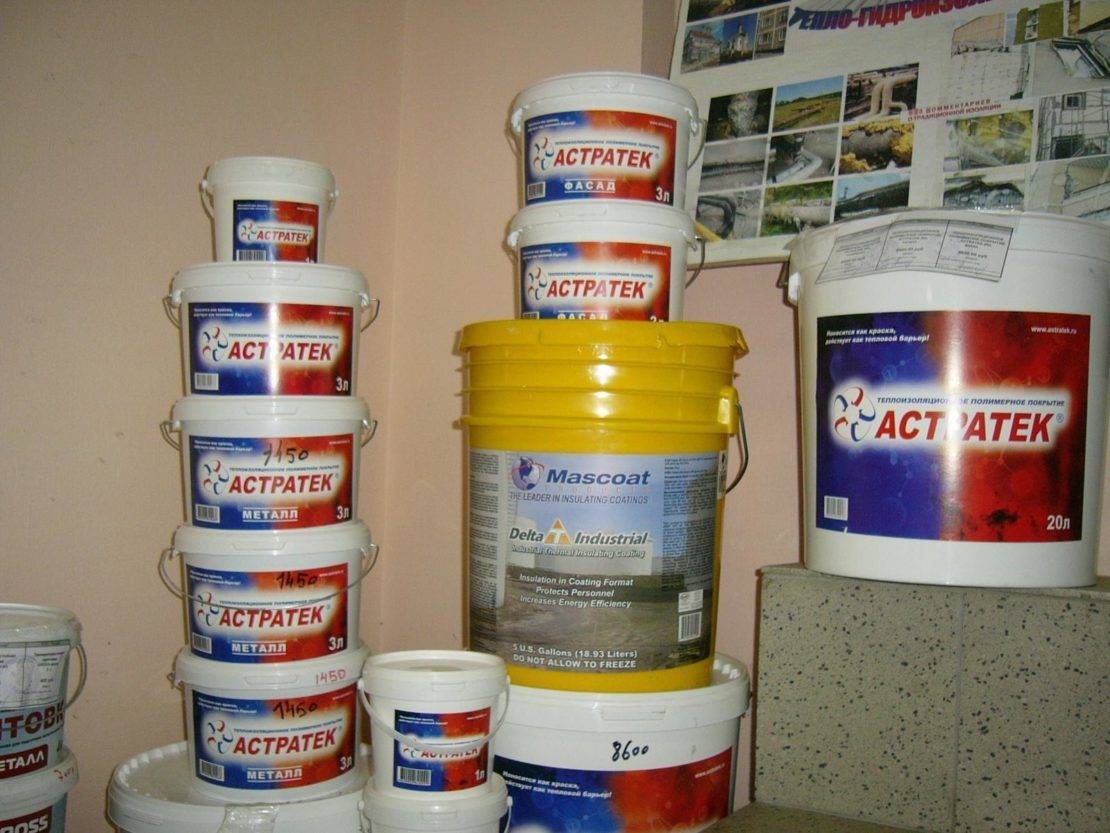

Жидкие материалы для теплоизоляции трубопроводов на улице подразделяются на:

напыляющиеся;
окрашивающие.

Первая разновидность наносится с помощью специального устройства-распылителя, постепенно наращивающего слой теплоизоляции до необходимой величины.

Вторая разновидность применяется в виде слоя, наносимого обычным малярным валиком или кистью.

Каждый из перечисленных видов теплоизоляции имеет разновидности, отличающиеся материалом изготовления, технологией производства, физическими характеристиками, ценой и т. д., так как производители постоянно совершенствуют свойства выпускаемых изолирующих средств. Современный рынок, в зависимости от условий эксплуатации трубопровода, позволяет выбрать материал, максимально отвечающий требованиям конкретной ситуации.

Материалы для тепловой изоляции трубопроводов отопления

Продукцию выпускают в виде рулонов, листов, цилиндров или пр. узлов. Также есть ассортимент жидких, дисперсных составов. Наносят смеси валиком, краскопультом.

Вспененный полиэтилен

Утеплитель для труб отопления коэффициентом теплопроводности до 0,035 Вт/м*С. Рулонный материал удобен в монтаже и переносит любой уровень влажности. Не поддерживает горение, самозатухает, но на открытом огне оплавляется.

Недостаток в тонкости материала – если использовать полиэтилен в качестве намотки, расход увеличится. Практичнее брать готовые гильзы, укладывая их на открытые участки трассы. Внутренний диаметр гильз выбирать по размерам внешнего сечения трубопровода. Установка с подрезанием стенки гильзы, фиксация разреза на скотч.

К разновидности полиэтилена относится пенофол. Материал обладает высокой прочностью, стойкостью к нагреванию. Листы пенофола оснащены фольгированной защитной пленкой.
