Подключение и принцип работы аккумулятора тепла для котла

Методы расчета параметров

Опытные специалисты, выбирающие буферную емкость для устройства системы отопления, при расчете емкости пользуются одним из известных способов.

Статистический

При таком варианте подразумевается определение нужного объема емкости с учетом количества загружаемого топлива. В основу закладывается принцип равновесия между показателями вырабатываемой и используемой энергии.

Чтобы тепловая энергия не отбиралась системой отопления, емкость должна поглощать все количество энергии, произведенной котлом при максимальной загрузке топки. Для такого расчета придется номинальную мощность котла умножить на время, за которое топливо прогорит полностью.

Динамический

Для проведения расчетов этим способом необходимо знать количество энергии, затрачиваемой на обогрев здания, и действующий в этот момент температурный режим. Максимальное время для работы котла в этом случае определяется пользователем, измерение его ведется в сутках.

Буферная емкость защитит ваш отопительный котел от гидравлических ударов, прогрев теплового носителя в системе будет происходить более равномерно

Аккумуляторный бак займет важное место в вашей системе обогрева помещений

Теплоаккумулятор и его использование с теплоисточниками различного типа

Принцип работы теплоаккумулятора очень прост: его главная задача – накапливать тепловую энергию, когда в системе отопления есть ее излишки, и отдавать это тепло в период его дефицита, т.е. когда теплоисточник не работает. Отсюда вытекает и главный вывод – наиболее эффективно использовать тепловые аккумуляторы с тепловыми источниками, которые имеют ярко выраженный периодический характер работы.

К ним относится большинство твердотопливных котлов, очень распространенных как в России, так и за рубежом. А также стремительно набирающие популярность, особенно на юге, солнечные коллекторы. Понятно, что твердотопливные котлы нагревают воду только во время топки, а солнечные коллекторы бесполезны в ночное время.

Но это еще не все, даже электрические отопительные котлы в сочетании с теплоаккумуляторами могут быть более эффективными. Если разница между дневными и ночными тарифами на электроэнергию значительна, например, ночной тариф меньше дневного более чем в 2 раза, можно сделать систему отопления в доме таким образом, чтобы электрокотел работал только в ночное время, а днем отапливать дом за счет тепла, накопленного в теплоаккумуляторе

Кстати, принимая во внимание взрывной рост тарифов на электроэнергию, экономическая целесообразность такого решения становится актуальной

Еще одним фактором, определяющим эффективность использования тепловых аккумуляторов, является то, что теплоаккумулятор может стать звеном, объединяющим сразу несколько источников тепла. Другими словами, при необходимости – например, когда стоимость солнечных коллекторов еще более снизится, а эффективность повысится – вы сможете без существенных изменений перестроить систему отопления в своем доме так, чтобы по максимуму отапливать помещения за счет дешевой энергии солнца, но при этом, когда солнца нет, применять твердотопливный котел.

В этом случае появляется возможность в полном объеме накапливать весь избыток тепла, а затем, отдавать его по мере необходимости. Фактически теплоаккумулятор позволяет использовать различные источники тепловой энергии с минимальной в текущий момент стоимостью и при этом обеспечивает устойчивость системы за счет переключения между ними. Конечно, такая возможность есть не у каждого теплового аккумулятора – следует выбрать нужную модель заранее.

Тепловой аккумулятор: что это такое

Конструктивно твердотопливный теплоаккумулятор представляет собой специальную емкость с теплоносителем, которая быстро нагревается в процессе сгорания топлива в топке котла. После того, как тепловой агрегат перестает работать, аккумулятор отдает свое тепло, тем самым, поддерживая в здании оптимальный температурный режим.

В сочетании с современным котлом, работающим на твердом топливе, тепловой аккумулятор позволяет достичь практически 30%-й экономии топлива и повышения КПД системы. Кроме того, количество загрузок теплового агрегата удается сократить вплоть до 1 раза, да и сама техника работает на полную силу, максимально сжигая все загруженное топливо.

Узнайте также о достоинствах пластиковых труб для отопления.

Конструкция и назначение емкостных баков

Выполнены все тепловые аккумуляторы (и это можно видеть на многих фото или видео на нашем сайте) в виде неких буферных емкостей – баков, которые утеплены специальными материалами. При этом объем подобных баков может достигать 350-3500 литров. Использовать устройства можно как в открытых, так и в закрытых системах отопления.

Принцип работы отопительной системы с аккумулятором теплоты

Как правило, основное отличие системы с твердотопливным котлом и теплоаккумулятором от обычной заключается в цикличной работе.

В частности, выделяют два цикла:

1. Произведение двух закладок горючего, сжигание его в режиме максимальной мощности. При этом все избыточное тепло не вылетает «в трубу», как при традиционной схеме отопления, а скапливается в аккумуляторе;
2. Котел не топится, а оптимальный температурный режим теплоносителя поддерживается за счет отдачи тепла от бака. Следует отметить, что при использовании современных теплоаккумуляторов можно добиться простоя теплового генератора до 2-х дней (все зависит от теплопотерь здания и наружной температуры воздуха).

Узнайте также об особенностях процесса установки котлов отопления.

Основные функции теплоаккумуляторов

Твердотопливный котел с теплоаккумулятором – очень выгодный и производительный тандем, за счет которого можно сделать систему отопления более практичной, экономичной и производительной.

Тепловые аккумуляторы выполняют сразу несколько функций, среди которых можно выделить:

• Аккумуляция тепла от котла с последующим его расходом по требованию отопительной системы. Зачастую, данный фактор обеспечивается применением трехходового клапана или же специальной автоматики;
• Предохранение обогревательной системы от опасного перегрева;
• Возможность простой увязки в одной схеме нескольких разных источников теплоты;
• Обеспечение работы котлов с максимальным показателем КПД. Собственно, данная функция появляется за счет работы техники на повышенных температурах и снижения расхода топлива;

Теплоаккумуляторы как на подбор

• Стабилизация температурных режимов в здании, снижение количества загрузок горючего в котел. При этом данные показатели довольно значимые, что делает установку подобного оборудования более эффективным и финансового выгодным решением;
• Обеспечение здания горячей водой. Требуется обязательная установка на выходе из бака теплового аккумулятора специального термостатического защитного клапана, так как температура воды может достигать более 85С.

Расчет теплоаккумулятора для твердотопливного котла можно производить различными способами. Но, если необходимо быстро выполнить все расчеты, то лучше воспользоваться проверенным на практике вариантом – на 1 кВт мощности твердотопливного котла должно приходиться не менее 25 литров объема. Чем выше мощность теплотехники, тем большего объема потребуется установить аккумулятор.

Конструктивные особенности баков

Применение теплового аккумулятора: когда необходима техника

Инструкция к тепловым аккумуляторам твердотопливных котлов говорит о том, что подобные агрегаты следует применять в нескольких основных случаях:

1. Необходимость в эффективном горячем водоснабжении в больших объемах. Например, если в доме имеется два или более санузлов, большое количество кранов, то без теплоаккумуляторов не обойтись, ведь техника существенно увеличивает выработку воды без лишних финансовых затрат;
2. При использовании твердого топлива с различными коэффициентами тепловыделения. За счет такой техники удается сгладить пики горения и снизить количество закладок;
3. Если в доме имеется необходимость в зарядке аккумуляторов теплом по «ночному тарифу»;

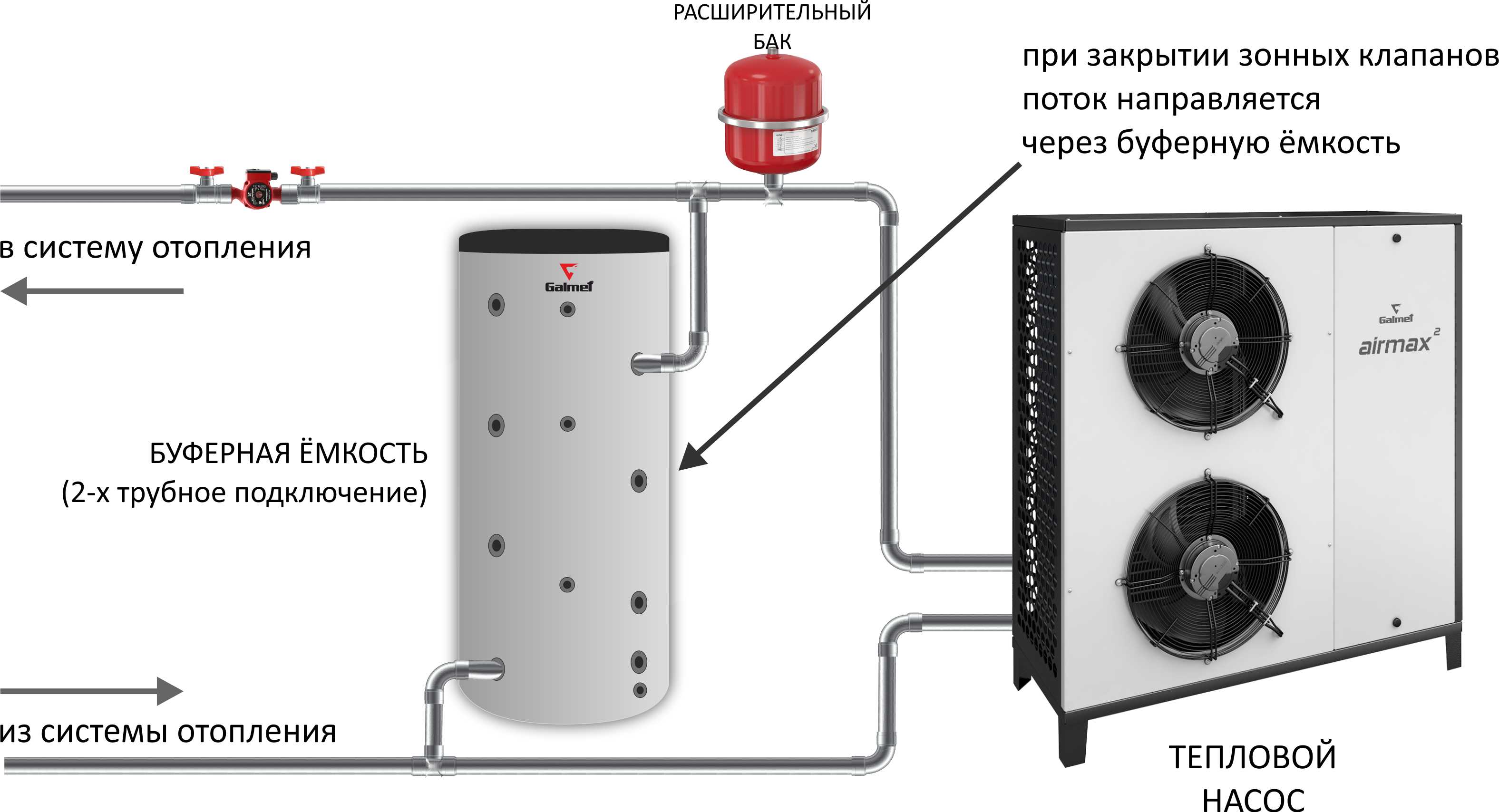

4. При использовании тепловых насосов. В том случае, если кроме твердотопливного котла в здании имеется еще и альтернативная система отопления, то аккумулятор поможет оптимизировать время работы компрессора установки.

Рекомендации по изготовлению своими руками

Как изготовить бак аккумулятор в системе отопления своими руками? Конструктивно ТА представляет собой емкость, в которой имеются:

• крышка;
• штуцеры для подключения трубопроводов;
• гильзы для установки манометра и термометра;
• предохранительный клапан.

Самодельный бак

Дополнительно бак-накопитель можно оснастить:

• змеевиком для подогрева воды на хозяйственные нужды;
• змеевиком для подключения солнечного коллектора;
• трубчатыми электронагревателями (ТЭНами).

Важное обстоятельство: чтобы теплоноситель не насыщался кислородом, ТА должен быть закрытым. В таком случае он будет испытывать нагрузку от давления, развиваемого циркуляционным насосом

Бак прямоугольной формы в таких условиях может раздуть, поэтому следует делать его в виде цилиндра со сферическими днищем и крышкой

Бак прямоугольной формы в таких условиях может раздуть, поэтому следует делать его в виде цилиндра со сферическими днищем и крышкой.

• газовый баллон;
• ресивер от компрессора промышленного назначения или от железнодорожного вагона;
• старый бойлер;
• емкость для хранения жидкого азота.

Можно применить и прямоугольный резервуар, но тогда его нужно будет усилить изнутри связями из трубы диаметром 20 мм.

Выбор

Основные требования, предъявляемые к теплоаккумулятору, – это его емкость и комплектация.

Объем резервуара должен соответствовать возможностям теплогенерирующего источника по поддержанию оптимальной температуры жидкости. Средний объем нагреваемого теплоносителя ≈ 25 литров на 1 кВт мощности твердотопливного котла. Максимальное превышение емкости, при сохранении водяным контуром оптимальной температуры, составляет не более 80% от номинального значения.

Рассчитав емкость бака, потребную для беспроблемного функционирования системы отопления и водоснабжения, можно приобрести агрегат в специализированных магазинах или изготовить своими руками.

Комплектация накопительного теплового устройства зависит от возможностей и потребностей домовладельца. Если имеется член семьи, большую часть времени проводящий в доме и управляющийся в котельной, можно обойтись меньшим количеством электроники и датчиков. В других случаях лучше по максимуму автоматизировать процессы теплопередачи во избежание аварии системы.

Основные механизмы и аппараты для комплектации теплоаккумулятора и управления водяным контуром:

• расширительные баки;
• манометр;
• тепловые датчики;
• вентили ручные и управляемые;
• циркуляционные насосы;
• регуляторы температурного режима;
• предохранительный клапан;
• дренажный вентиль.

Своими руками можно изготовить емкость, рассчитанную на давление до 3 бар. Баки, работающие при более высоком давлении, имеют конструктивные особенности (торосферические крышки), такие емкости необходимо приобретать на специализированных предприятиях.

Торосферические крышки теплоаккумулятора

Как подобрать подходящий теплоаккумулятор

Выбирая, какой теплоаккумулятор приобрести, следует ознакомиться с его характеристиками, учесть размеры отопительной системы и требований предъявляемых к ней. При подборе устройства следует учитывать особенности отопительных приборов:

• мощность которой наделен котел;
• максимальный объем давления;
• температура для прогрева;
• наличие иных источников тепла;
• размер площади, которая будет отапливаться;
• степень теплоизоляции.

Выбирая теплоаккумулятор следует сакцентировать внимание на таких деталях:

• на размерах прибора;
• на объеме;
• материал, из которого изготовлен агрегат;
• защиту расположенную внутри;
• есть ли съемный кожух;
• эффективность;
• простоту и удобство использовании;
• период эксплуатации;
• автоматизация работы;
• наличие дополнительных функции, например, есть встроенный теплообменник, установлена ли защита от возможного перегревания, имеется ли датчик регулировки температур и другие.

При выборе и установке аккумуляторов тепла, у многих покупателей возникают трудности, и для того, чтобы их разрешить и обезопасить работу систем отопления, стоит прибегнуть к помощи специалистов.

Выбирая модель теплоаккумулятора не стоит экономить и останавливаться на незнакомых марках, дело в том, что дешевые устройства имеют соответствующее качество, которое скажется ни только на эффективности, но и качестве работы всего отопительного оборудования. Также следует учитывать рекомендации по выбору, так как при отсутствии теплообменника не позволит теплу долго задерживаться, а плохое покрытие приведет к быстрому износу. Все это приведет к тому, что агрегат не будет выполнять положенные функции и не сможет обеспечить безопасную работу основных частей обеспечивающих тепло.

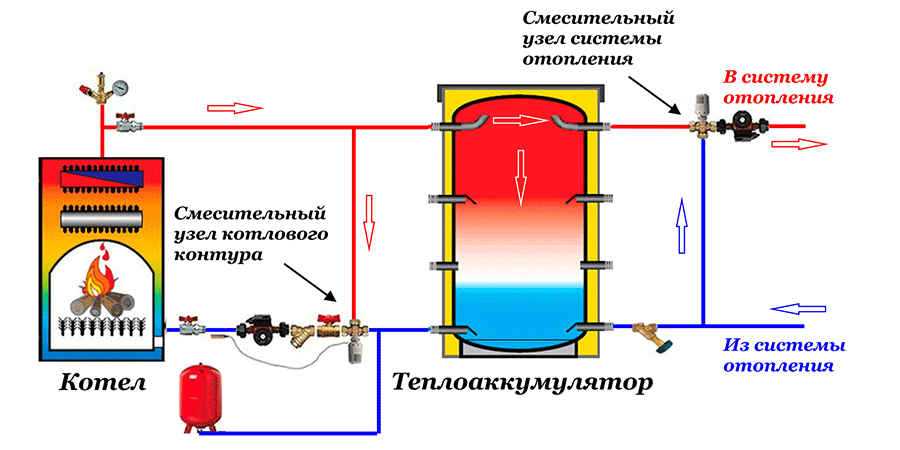

Схема обвязки

Теплогенератор не может правильно функционировать без обвязки.

Теплогенератор устанавливается параллельно котлоагрегату и отопительному контуру в разрыв между ними. Обвязка твердотопливного котла с буферной емкостью включает в себя два циркуляционных насоса для котлового и отопительного контура, трехходовой клапан (на котловой контур) и балансировочный кран (на отопительный контур), расширительный бак, подрывной и дренажный клапан, манометр.

1. Трехходовой термостатический клапан на котловом контуре создает движение теплоносителя по малому контуру, до тех пор, пока его температура не достигнет установленного значения. После нагрева теплоносителя, клапан перекрывает движение горячего теплоносителя, и открывает путь для движения обратки из теплоаккумулятора. Устанавливается между подачей и обраткой на котловом контуре.
2. Балансировочный кран позволит регулировать температуру обратки путем подмешивания к ней горячего теплоносителя, дабы исключить образование на теплообменнике котла конденсата. Балансировочный кран на отопительном контуре защищает радиаторы от перегрева путем уменьшения подачи теплоносителя (в обход отопительной системы) на обратку.
3. Расширительный бак компенсирует тепловое расширение теплоносителя.
4. Подрывной и дренажный клапан – это группа безопасности, которая работает в случае чрезмерного давления теплоносителя. Манометр – элемент группы безопасности, который показывает давление в системе.
5. Фильтр грубой очистки обратки ставится для защиты трехходового крана

6. Схема обвязки твердотопливного котла с буферной емкостью, как правило, включает в себя циркуляционные насосы, которые перемещают теплоноситель по контурам.

   Совет: Для правильной работы системы необходимо чтобы производительность насоса отопительного контура была несколько выше, чем производительность котлового насоса. Для дома, площадью до 300м2, необходимые параметры котлового насоса 25/40; (25 мм диаметр подключения, 40 – напор 4 м.); параметры насоса на отопительный контур 25/60 (25 мм диаметр подключения, 40 – напор 6 м.).Точная регулировка производится после первичного запуска системы.

7. Не стоит забывать и об установке на подающий патрубок клапана охлаждения, который при превышении температуры теплоносителя выше 90°С, подмешивает в него водопроводную воду.

Грубый расчет буферной емкости твердотопливного котла производится по алгоритму: на 1 кВт мощности котельной установки необходим бак, объемом от 20 до 40 литров. Именно такие показатели позволяют системе работать наиболее эффективно. Можно рассчитать объем бака более точно (до литра), но тогда вам придется учитывать: отапливаемую площадь, рассчитать теплопотери жилища при различных погодных условиях, выяснить количество теплоносителя, которое необходимо системе на час работы в условиях наиболее низкой температуры в вашем регионе. Время между топками котельной установки нужно умножить на расчетное значение. Полученный результат и будет необходимым для вашей системы объемом теплоаккумулятора.

Нюансы использования

Закономерен вопрос — зачем нужен термоаккумулятор, если система отопления и так неплохо справляется с поставленной задачей? Именно поэтому стоит тщательнее разобрать все случаи, когда применение подобного устройства оправданно.

Подсоединение

Неважно, оснащен ли твердотопливный котел водяным контуром или нет, при оптимальном режиме топливо сгорает, образуя как можно меньше остатков, причем не только золы, но и кислоты с дегтем. Мощность в таких системах регулируется ограничением доступа кислорода в топку. Однако израсходовать все тепло, выделяемое при сгорании твердого топлива, не представляется возможным – иначе радиаторы будут сильно нагреваться, а трубы быстро изнашиваться

Однако израсходовать все тепло, выделяемое при сгорании твердого топлива, не представляется возможным – иначе радиаторы будут сильно нагреваться, а трубы быстро изнашиваться.

При этом использование теплоаккумулятора для работы твердотопливного котла дает следующие возможности: отправка тепла, которое вырабатывает котел, в бак теплоаккумулятора и циркуляция теплой воды в системе после полного сгорания топлива в котле.

Применение в электрокотлах

Когда дома установлен электрокотел, то монтаж к нему теплоаккумулятора эффективен при снижении тариф на потребление электроэнергии (двухтарифный счетчик) в ночное время. Нужно запрограммировать таймер котла на включение ночью, и он будет нагревать дополнительную емкость аккумулятора, а днем полученная тепловая энергия будет обогревать жилье.

Такая простая схема использования теплоаккумулятора и электрического котла в комплексе позволяет значительно снизить расходы на электроэнергию.

Изготовление теплоаккумулятора своими руками

Интернет пестрит различного рода рекомендациями для умельцев, как сделать теплоаккумулятор собственными силами, уверяя, что ничего сложно в этом нет. С одной стороны, обилие этих рекомендаций еще раз подчеркивает значимость тепловых аккумуляторов в системе отопления – бесполезные вещи не обсуждают. С другой, заставляет здравомыслящего человека задуматься: когда следует сделать выбор между тем, чтобы купить теплоаккумулятор у сертифицированного производителя и заплатить несколько больше, или сделать его «в гараже», но при этом сэкономить свои деньги, нужно в первую очередь задуматься о последствиях.

Что такое теплоаккумулятор ✮Большой выбор теплоаккумуляторов на портале TopClimat.ru

Потому что даже самый великий народный умелец, сооружая тепловой аккумулятор из железной бочки, как это нередко рекомендуют на разных сайтах, должен понимать, к чему приведет такая мнимая экономия. Во-первых, температура теплоносителя внутри теплоаккумулятора может быть близка к 100°C, во-вторых, внутри системы существует повышенное давление. Как поведет себя кустарная буферная емкость в процессе эксплуатации, не сможет предсказать никто. Стоит ли подвергать риску свой дом – вопрос открытый. Выбор каждый делает сам.

Проверка системы отопления при монтаже твердотопливного котла своими руками

Установка твердотопливных котлов в частных домах не требует такого сложного согласования, как установка газового отопительного оборудования. Этим тоже объясняется популярность данного вида котлов. Однако произвести проверку правильности всех соединений и подключения, выполненных при монтаже и установке котлов, работающих на твердом топливе, в систему отопления необходимо.

Для этого сначала проводят проверку наличия всех соединений в системе. Если система целостна, на вид не имеет каких-либо отклонений, то в систему отопления запускают холодную воду. Визуально и на ощупь проверяется плотность всех соединений системы при заполнении ее водой. Устраняются течи, если они есть.

Если отопительная система относится к типу работающих под давлением, то проводится испытание системы давлением. Для этого проверяют котел в работе. В течение 15 минут отслеживают показания манометров. Если в течение контрольного времени давление не понижается меньше, чем на 0,2 кг/см2, то такая система признается рабочей и пригодной к эксплуатации под давлением.

Последнее испытание – проверка работы оборудования системы в условиях эксплуатации. Для чего делается проверочный обогрев помещения. Проверяется работа котла, циркуляция воды в системе, температура от обратного контура, и работа всех предохранительных устройств. Важным аспектом является и равномерность прогрева помещения, скорость достижения заданной температуры в системе и в помещении.

Если же система работает нормально, на хорошем топливе, а прогрева дома не происходит, или же дом очень сильно выстывает, то, скорее всего, дело не в выбранной системе отопления, а в величине потерь тепла через стены, окна, двери потолок и пол.

Именно поэтому приобретение оборудования и монтаж твердотопливных котлов своими руками необходимо проводить только после проведения всех расчетов, позволяющих установить мощность котла, величину теплопотерь дома, и правильно сделать выбор.

Существует методика, позволяющая быстро определить мощность необходимого оборудования по площади помещения обогрева. Для целей такого расчета пользуются усредненными показателями необходимой мощности отопительных котлов на 10 метров кубических помещения, в зависимости от климатической зоны, где находится дом.

Так, для северных районов этот показатель (kW) 1,5-2,0 кВт на 10 м3, для южных районов этот показатель 0,7-0,9 кВт на 10 м3, для центральных районов этот показатель 1,2-1,5 кВт на 10 м3. Определить необходимую мощность оборудования достаточно просто:

Системы отопления твердым топливом наименее популярны по сравнению со своими газовыми и жидкотопливными аналогами. Связано это в первую очередь с их крайне низкой автоматизацией. В данном разделе сайта мы расскажем о том каким образом можно увеличить степень автоматизации систем отопления с твердотопливным котлом.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Как устроен?

Это большого объема резервуар, имеющий эффективную термоизоляцию, подключаемый между контурами источника (или нескольких) тепла и системой отопительной.

Наиболее простой теплоаккумулятор состоит из:

• бака большой емкости, располагаемого вертикально, и снабженного четырьмя патрубками, находящимися по обе стороны – по два с каждой;
• подключают 2 из них к КТТ;
• еще 2 (с противоположной стороны) — к контуру отопительной системы.

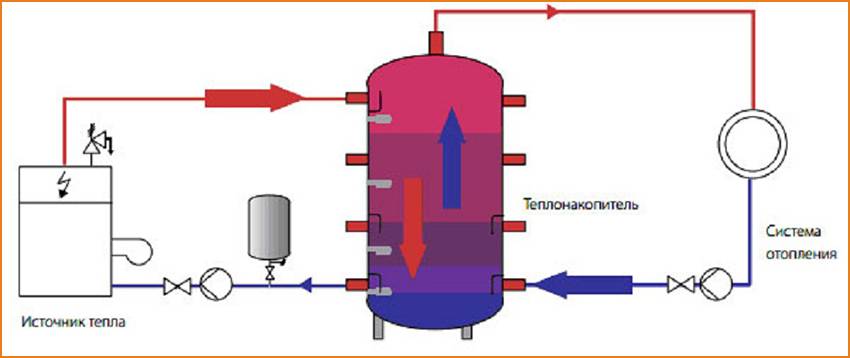

Загрузив топливо, контур разжигают, а насос циркуляционный (Nk) через теплообменник начинает перекачивать воду, выступающую в роли теплоносителя. Холодной она подается в нижнюю часть, а в верхнюю поступает уже подогретой до определенной температуры.

В баке не происходит ее перемешивания благодаря разным показателям плотности ее в горячем и уже остывшем состоянии. Во время, когда прогорает полностью закладка, теплоносителем заполняется ТА.

Вся топливная потенциальная энергия затем преобразуется в тепловую, скапливающуюся в ТА, за исключением потерь, предусмотренных для котла расчетным КПД.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг . Подобрать бак можно исходя из двух величин:

• площадь отапливаемого помещения;
• мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

• топливо разгорается;
• уменьшается подача воздуха;
• начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках . ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

• Тёплый пол в деревянном доме

• Дымоход для газового котла. Бездымоходные кот.

• Некоторые нюансы по выбору и монтажу циркуляц.

• Электрокотлы своими руками

Схема подключения

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Рейтинг теплоаккумуляторов

Производители выпускают буферные емкости разных типов. На рынке представлены простые модели с пустотелой конструкцией, устройства с одним или двумя теплообменниками, встроенными бойлерами. Наша команда VyborExperta.ru проанализировала теплоаккумуляторы для системы отопления ведущих производителей.

Изучались надежность, ремонтопригодность, устойчивость к внешним воздействиям. Эксперты проверяли функциональность, эффективность теплоизоляции, соответствие технических характеристик паспортным данным. Учитывались отзывы владельцев, мнения теплотехников, доступность сервисного обслуживания.

Особое внимание мы уделили следующим параметрам оборудования:

• Объем емкости – чем больше теплопотери в доме и ниже КПД котла, тем больше потребуется теплоносителя;
• Максимальная и рабочая температура нагрева – от этих показателей зависит экономичность работы котла;
• Максимально допустимое давление в системе – рекомендуемое давление в системе отопления небольшого загородного дома и роскошного особняка в 2-3 уровня имеет разные значение. Характеристики аккумулятора должны соответствовать этим показателям;
• Габариты оборудования – от параметров емкости зависит возможность установки тепловой техники в домашней котельной;
• Наличие теплообменника – улучшает общее КПД системы;
• Используемые материалы – зависит вес буферной емкости, устойчивость к коррозии и перепадам температур.

Не все теплоаккумуляторы соответствовали требованиям, которые предъявляются к надежной тепловой технике. Отсутствие защиты от перегрева, высокий коэффициент теплопотерь, слабая теплоизоляция, непродолжительный срок гарантии – оборудование с такими характеристиками исключалось из рейтинга.

Критерии при подборе

Выбирают теплоаккумулятор, учитывая параметры системы отопления и вид теплоносителя Подбирать тепловой аккумулятор необходимо в соответствии с точными расчетами, учитывающими параметры домашней системы отопления

Однако помимо расчетных значений принимают во внимание общие характеристики тепловых накопителей

• Давление в системе отопления. По этому параметру тепловой аккумулятор должен соответствовать системе отопления. Во всяком случае значение может быть выше, но не ниже. Какое давление сможет выдержать накопитель, зависит от толщины стенок, формы резервуара, материала изготовления. Теплоаккумуляторы для котлов, выдерживающие более 4 бар, имеют выпуклые нижнюю и верхнюю крышки.
• Объем буферной емкости. Этот параметр считают наиболее важным и стараются выбрать емкость такого объема, чтобы накопитель мог аккумулировать все лишнее тепло. Но в то же время и излишне объемный прибор не нужен.
• Наружные размеры и вес. Вопросы транспортировки и размещения оборудования решать придется, поэтому необходимо тщательно все рассчитать: пройдет ли бак в дверной проем, выдержат ли перекрытия при полностью заполненном водой резервуаре.
• Оснащение дополнительными теплообменниками. Они позволяют еще более оптимизировать функционирование системы. Модели подбирают в соответствии со сложностью всей системы.
• Возможность установки дополнительных устройств. Совместно с аккумуляторным буфером обмена устанавливают дополнительные ТЭНы, датчики и регуляторы температуры. Если все элементы системы подобраны грамотно, можно снизить расход топлива в два раза.
