Основной вид нагрева
Рассмотрим подробнее:
- Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:
- подсобные помещения;
- гаражи;
- различного рода мастерские.
Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.
- Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
- В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.
Вспомогательный обогрев частного дома
При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.
Возможные способы применения:
- С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.
- В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.
Вспомогательный обогрев квартиры
В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.
Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:
не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;
- большая стоимость работ по переоборудованию отопительной системы;
- экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.
Характеристика приборов
Рассмотрим положительные и отрицательные моменты использования ТЭНов:
| Плюсы |
|
| Минусы |
|
Особенности монтажа радиаторных ТЭНов
Установить прибор достаточно просто. Чтобы операция прошла без каких-либо затруднений, следует еще в магазине ознакомиться с его комплектацией. В идеальном варианте вместе с ТЭНом в коробке будут уложены все необходимые для безопасного подключения элементы и крепежи. Если каких-то деталей не хватает, нужно их немедленно докупить.
ТЭНы с терморегуляторами более функциональны, чем их стандартные аналоги. При этом их монтаж, по сути, ничем не отличается и производится так же просто и быстро
Еще один важный момент: перед началом монтажа следует убедиться, что система свободна от воды. По этой причине в многоквартирных домах оптимально проводить работы в летнее время, когда центральное отопление отключено.
Собственно монтаж заключается в демонтаже заглушки, расположенной в нижней части радиатора, и последующей установке на ее место нагревательного прибора. Чтобы стык получился герметичным, обязательно устанавливается прокладка из резины. Не лишней будет и предварительная обработка участка стыка герметиком.
ТЭН можно устанавливать только в нижней части радиатора, чтобы циркуляция жидкости могла осуществляться беспрепятственно. Деталь вставляется в батарею строго горизонтально, иначе возможны проблемы с эксплуатацией.
Для подключения ТЭНа разрешено использовать . Желательно установить стабилизатор напряжения, чтобы обезопасить прибор от сетевых перепадов.
Включать устройство в сеть можно только после наполнения радиатора жидкостью, иначе прибор выйдет из строя. Конструкция с ТЭНом ремонтопригодна. При необходимости устройство легко вынимается и ремонтируется, а чаще заменяется на новое.
Учитывая жесткость технической воды, специалисты рекомендуют регулярно проводить очистку нагревателя от накипи. Для этого прибор извлекается из батареи, после чего проводится чистка.
Радиатор со встроенным ТЭНом будет служить долго и беспроблемно, если не забывать его регулярно обслуживать, а именно вынимать нагреватель и аккуратно очищать его от накипи
Можно использовать механический способ, когда накипь осторожно снимается наждачной бумагой или жесткой щеткой из металла. Делать это следует очень аккуратно, поскольку ТЭНы очень чувствительны к механическим повреждениям и могут выйти из строя
Радиаторные электротэны – хороший способ обустройства дополнительного обогрева для помещений самого разного назначения. Они актуальны для дач, гаражей и зданий, использующихся время от времени.
В качестве основного отопления такие ТЭНы редко рекомендуют. Все-таки они расходуют достаточно много электроэнергии, поэтому можно найти другой, менее затратный способ отапливания своего жилья.
Подыскиваете эффективный прибор для организации дополнительного обогрева? Или есть опыт применения радиаторных тэнов? Пожалуйста, оставляйте комментарии и задавайте вопросы по теме. Блок для связи расположен ниже.
Простое превращение электрической энергии в тепловую при помощи тэна, встроенного в радиатор, показывает, как увеличить теплоотдачу батареи центрального отопления путем нагрева в ней теплоносителя. Это довольно эффективный и недорогой способ обогрева домов с автономной системой, который с каждым годом становится популярнее у потребителей.
Когда стоит использовать тэн для отопления
Тэн для батарей, сделанный своими руками, для отопления лучше не использовать, поскольку это не соответствует нормам технической безопасности. Например, в них крайне тяжело самостоятельно предотвратить короткое замыкание при проникновении тока в теплоноситель.
В качестве нагревательного элемента выступает металлическая спираль. имеющая высокий показатель электрического сопротивления. Эта спираль находится в металлической оболочке, заполненной маслом. Так, при работе элемента можно обеспечить лучший коэффициент теплопередачи. Во время подключения к электросети, спираль нагревается и передает энергию на оболочку, которая выступает теплообменником между водой и нагревательным элементом.
Нагревательные тэны для отопления применяются в таких случаях:
- при создании систем отопления, где отсутствует магистраль. Для этого нужен тэн для отопительного радиатора с функцией регулировки мощности;
- когда они входят в состав электрических котлов. Тэны для котлов бывают заводскими, но очень дорогие, иногда их можно сделать своими руками. Основным нагревательным приборов в данном случае выступает специальный тэн для котла, который отличается высокой мощностью и рассчитан на напряжение до 380 В;
- с целью быстрого обогрева помещения. Отопление при помощи электрических элементов нагревания, в отличие от тех, которые используются с газовыми котлами, отличается максимально быстрым нагревом теплоносителя.
Электроприборы для нагревания имеют компактные габариты и успешно могут монтироваться в такие агрегаты, как:
Это значительно сокращает габариты всей отопительной системы, что очень важно для маленьких квартир. Однако отопление на самодельных конструкциях достаточно затратно, и это ключевой его недостаток
Правила установки и эксплуатации ТЭН
Одним из главных параметров для каждого электроприбора является его номинальная мощность. Корректная установка тена в систему отопления осуществляется только после расчета этой величины. Для этого необходимо использовать простую формулу:
Где м – масса энергоносителя, кг, Тк и Тн – значение температуры воды после и до нагрева, Т – требуемое время повышения температуры до оптимальной Тк .
Для 6-ти секционного алюминиевого радиатора м будет равно 0,45*6=2,7 кг. Предположим, что Тк=80°С. а Тн=20°С. Время нагрева должно составлять 10 мин. В таком случае оптимальная мощность, которой должны обладать электрические тэны для радиаторов отопления будет составлять:
При этом учитывается, что теплоносителем является вода. С применением антифриза номинальная мощность тена для батареи отопления должна быть увеличена с поправкой 1,44 – 1,06*1,44=1,52 кВт .
Затем необходимо ознакомиться с правилами монтажа электрических тэнов для отопления дома.
Наружная оболочка должна всегда находиться в воде. Если этого не делать, тепло от спирали не будет компенсироваться низкой температурой воды. В результате ТЭН быстро выйдет из строя из-за перегрева. Поэтому тен для отопления дома монтируют в самой низкой точке радиатора. В таком случае он не будет находиться в возможной зоне формирования воздушных пробок.
Качество теплоносителя
Вышедший из строя ТЭН
Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.
Герметизация стыков
Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы — это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.
Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.
Вариант подключения к трехфазной сети питания типа ЗВЕЗДА
Тип ЗВЕЗДА применяется в сухих ТЭНах от компании Полимернагрев в варианте подключения № 3 с четырьмя болтами в качестве типа токовывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:
Давайте теперь рассмотрим, как можно подключить нагреватели по данной схеме, если у нас имеются в наличии не специальные, а стандартные электрические воздушные или водяные металлические ТЭНы.
К питающему напряжению должен подключаться только один вывод от каждого ТЭНа. Именно поэтому для подключения к трехфазной сети у нас должно быть кратное трем количество электронагревателей. Остальные же контактные выводы, которые не подключены к напряжению, должны быть соединены в одну так называемую нулевую точку. Таким образом, мы получаем трехпроводную соединенную нагрузку.
Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х водяных ТЭНов. На первом рисунке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй токовывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.
Подключая ТЭНы таким образом мы получаем значение напряжения электропитания на каждом электротэне между подключением к сети и нейтральной точкой равное 220 В.
В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.
Также есть вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.
Тут так же, как и в предыдущем случае, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220-230В.
Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные функционировать в автоматическом режиме. Автоматы данного типа могут использоваться для полного перевода всех силовых электроконтактов на полностью автоматический рабочий режим.
Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.
Правила установки
Установка электрооборудования в батарею отопления производится по следующей схеме:
- к радиатору подводится электросеть и устанавливается розетка. В целях повышения безопасности использования рекомендуется монтаж розетки с заземлением;
- из отопительной системы сливается весь теплоноситель;
Чтобы снизить риск замораживания централизованной системы отопления в многоквартирном доме, установка тэна в батарею производится в сезон отсутствия отопления.
- в нижней части батареи снимается заглушка;
- устанавливается герметизирующая прокладка. В целях повышения уровня герметичности прокладку можно использовать совместно с термостойким герметиком;
- закрепляется тэн;
Установка в радиатор
- после заполнения системы теплоносителем производится проверка работоспособности электрооборудования и его настройка.
Установка рабочих параметров
Чтобы при использовании электрического тэна в системе отопления не возникало проблем и неполадок, дополнительно рекомендуется:
- установить расширительную емкость или клапан, позволяющий регулировать давление, так как при повышении температуры теплоносителя неизбежно и его расширение. Чрезмерное увеличение давления внутри батареи может привести к прорыву магистрали;
- периодически (1 раз в 3 месяца использования) производить очистку прибора от накипи и иных отложений;
- в электросеть дополнительно устанавливать стабилизатор напряжения, так как даже незначительные перепады могут вывести нагреватель из строя.
Более подробно процесс монтажа тэна своими руками представлен на видео.
Электрические тэны для радиаторов являются надежным и доступным способом дополнительного обогрева помещения любого назначения: квартиры, дачного домика, гаража и так далее.
Как выбрать нагревательные элементы отопления
ТЭН для отопления с пластинами
Как правильно выбрать тен для системы отопления? В настоящее время есть множество производителей, которые предлагают подобную продукцию. Однако не всегда и качество, и технические параметры соответствуют требуемым
Поэтому перед приобретением нужно обратить внимание на такие эксплуатационные характеристики нагревателя:
- Номинальная и максимальная мощность. Если необходим тэн в котел отопления — его мощности должно хватить для работы системы. Простейший способ расчета — на 10 м.кв. дома нужно 1 кВт тепловой энергии;
- Тип электросети. Для моделей с мощностью до 3 кВт можно использовать домашнюю сеть 220 в. Если же планируется монтаж тена для системы отопления большей мощности — следует провести трехфазную сеть 380 В. Это может быть связано с трудностями в оформлении документации;
- Наличие термостата. Для системы радиаторного электрического отопления это является основным фактором выбора. Если приобретать тен без возможности регулировки мощности — он будет постоянно работать на максимальном режиме. Таким образом резко повысятся затраты на электричество;
- Стоимость. Средняя цена 2-х кВт модели начинается от 900 рублей. Стоимость более мощных может составлять до 6000 рублей. Зачастую они изготавливаются под заказ.
Внешний вид нагревательного элемента также может повлиять на его работоспособность и КПД. Лучшим вариантом будет приобретение оребренного тэна в котел отопления. Он отличается от обычных тем, что на защитной оболочке располагаются дополнительные теплообменные пластины.
Благодаря им площадь нагрева увеличивается. Такая конструкция характерна для тэнов в радиаторы отопления большего диаметра. Отзывы о них говорят о повышенной теплоотдаче даже при минимальном режиме работы. Но не всегда их габаритные размеры дают возможность установки в батарею. Поэтому чаще всего приобретают простые нагреватели трубчатого типа. Для повышения КПД можно купить блок тэнов с терморегулятором. Он отличается от традиционных наличием нескольких нагревательных элементов на одной основе.
Особенности применения ТЭНа

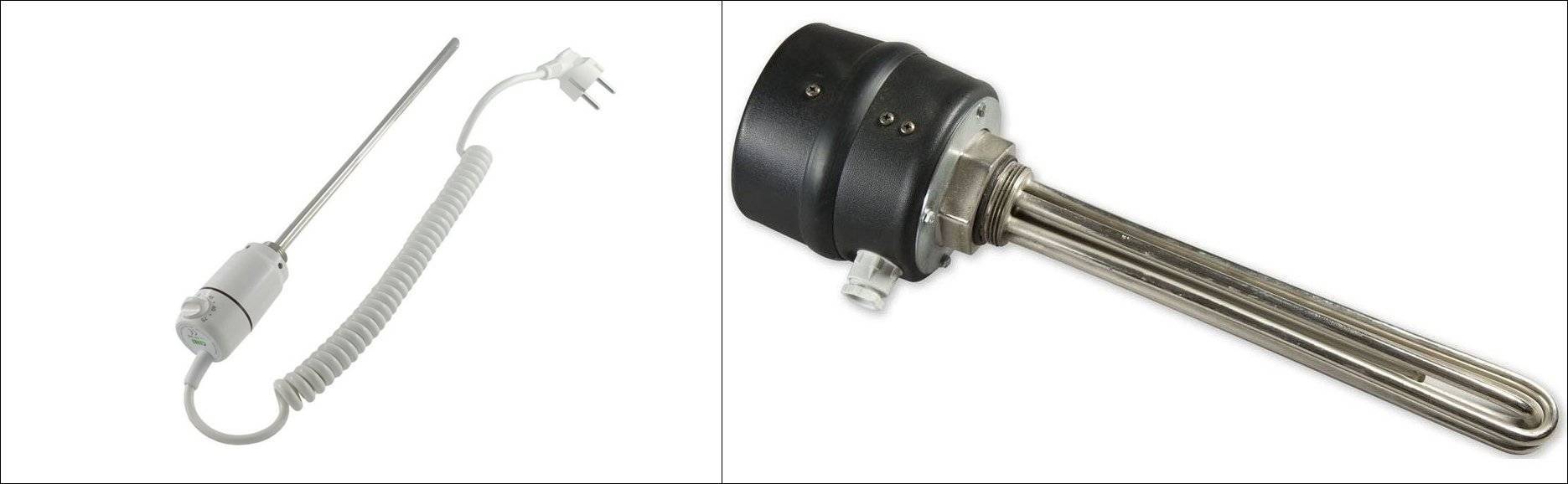

ТЭН – это трубка из металла, которая является электронагревателем. Внутри нее находится электрический изолятор. Он способен проводить тепло. Трубчатый электронагреватель в отопительном радиаторе применяется для нагрева теплоносителя. Он также поддерживает необходимую температуру теплопереносящей жидкости в батареи.
Данное устройство может быть установлено почти в любой прибор отопления. Главное, чтобы он был заполнен теплоносителем. При этом отопительная батарея с ТЭНом может использоваться как основной отопительный прибор или в качестве дополнительного источника тепла. Такой способ обогрева часто применяют в небольшом помещении, которое эксплуатируется при низкой температуре на улице. Это, например, может быть гараж или хозблок. На таких объектах трубчатый электронагреватель устанавливается в автономную батарею чаще больших габаритов.
Алюминиевый и чугунный радиатор с установленным ТЭНом и терморегуляторомИсточник dpkgroup.ru
С отопительной системой радиатор с трубчатым электронагревателем не соединяется. Поэтому теплоноситель перемещается только в нем. Обычно в качестве жидкости в батареи с ТЭНом используется техническое масло, которое имеет низкую вязкость. Благодаря такой особенности данный теплоноситель полностью не замерзает, когда отопительный радиатор не эксплуатируется. Принцип работы данного прибора аналогичен функционированию масляного обогревателя. Отличается он лишь большими габаритами.
В дачных домах ТЭН в батареи используется как основной источник обогрева. Ведь он только периодически включается. При этом в дачных домах радиаторные ТЭНы устанавливаются во всех помещениях.
В домах, где люди постоянно живут, ТЭНы тоже нередко используются. Их устанавливают в радиаторы, которые могут быть наполнены водой. Это допускается, потому что за состоянием батарей с таким теплоносителем внимательно следят. Ведь нельзя, чтобы они перемерзли в зимний период. При этом радиаторы с ТЭНами и водой потребляют большое количество электрической энергии. Поэтому они редко используются в качестве основных источников тепла в домах, в которых люди живут круглый год.
Пример установленного ТЭНа в батарею частного домаИсточник samkak-rukami.ru
Удачным решением является установка трубчатых электронагревателей в батареи автономной системы отопления с котлом, работающим на твердом топливе. Данный вариант позволяет обеспечить требуемую температуру в помещениях, даже если домовладелец не сможет вовремя добавить топливо в теплогенерирующий агрегат.
Практический опыт показал, что нецелесообразно использовать трубчатые электронагреватели в батареях в качестве дополнительного обогрева при наличии в доме отопительной системы с газовым котлом. Ведь такое топливо является самым дешевым и вместо него невыгодно отапливать дом электричеством, за расход которого придется тратить больше средств.
Трубчатые нагреватели лучше устанавливать в радиаторы, подключенные к системе отопления с котом, который работает за счет дизеля или сжиженного газа. В этом случае можно сэкономить, но только если в доме смонтирован двухфазный электросчетчик.
Подготовка к работе
Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.
Терморегулятор Thermoreg TI-200. Инструкция
Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу
Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется
Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.
Снятие передней панели
Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор
Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательнос тью
В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательнос тью.

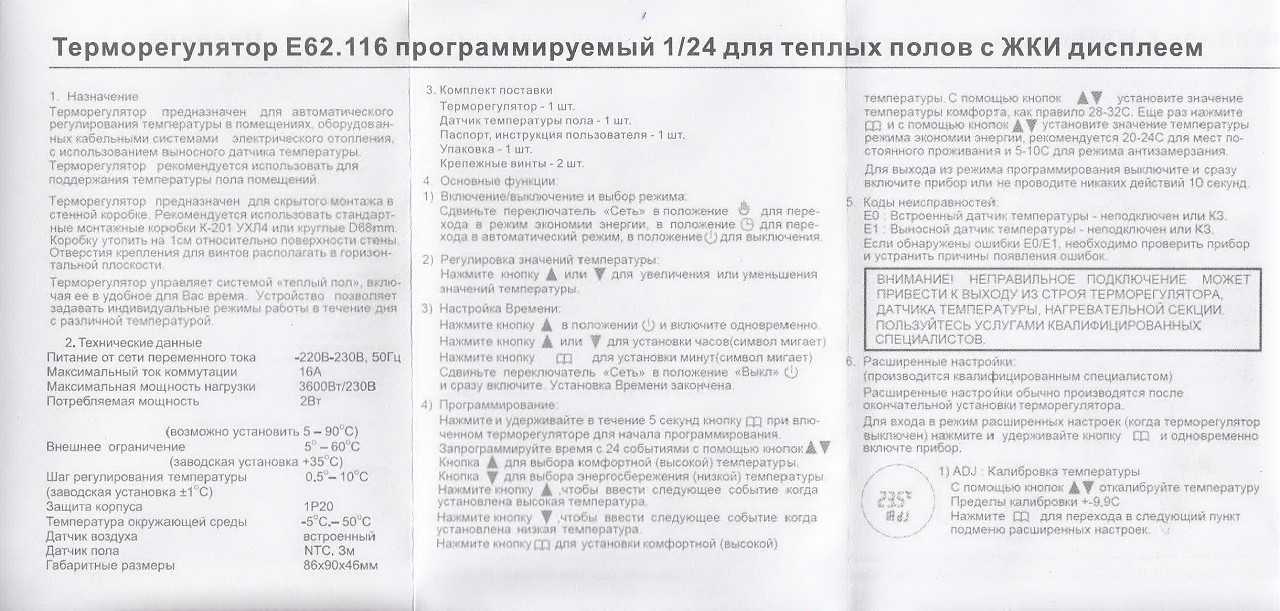

Терморегулятор E 62.116. Инструкция
Подготовьте нижеперечисленны е приспособления для монтажа прибора:
- гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
- отвертку;
- крепежные винты;
- монтажную коробку;
- уровень;
- индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.
Как устроен электроприбор
Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.
В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.
Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.
Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.
