Устройство ТЭН.

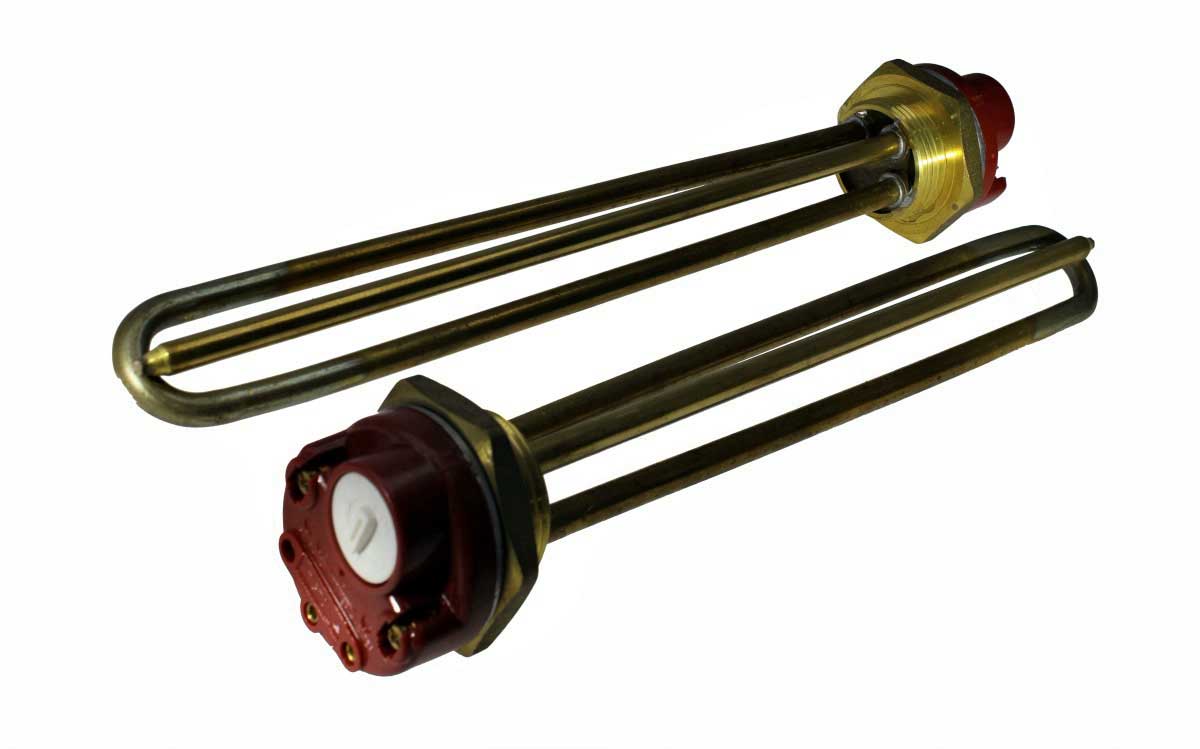

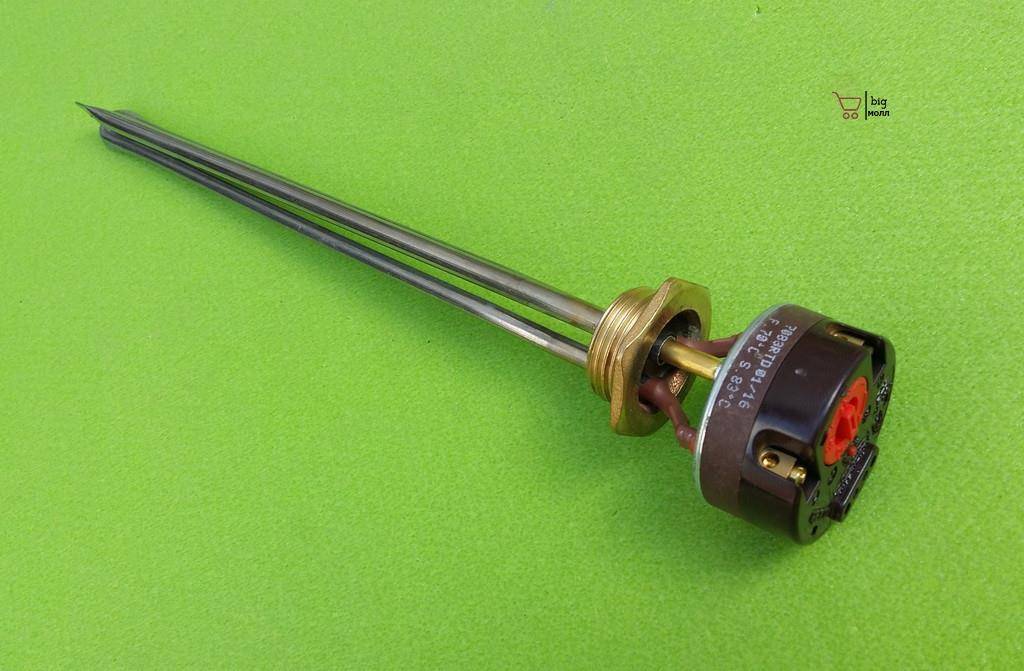

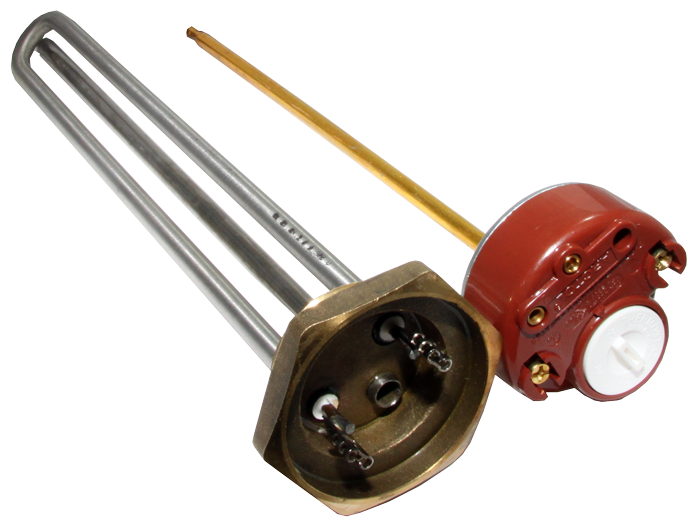

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.
От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.
Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.
Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.
При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.
Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Замена
Выполнив проверку и определив характер неисправности ТЭНа, при которой необходимо заменить деталь, следует приступать к выполнению поставленной задачи. Алгоритм ее выполнения заключается в нескольких последовательных шагах.
- В первую очередь нужно отключить прибор от электричества.
- Далее необходимо слить всю воду, которая имеется в емкости.
- Затем следует снять водонагреватель с креплений, чтобы обеспечить максимально комфортные условия для ремонтных работ.
- Чтобы получить доступ к нагревательному элементу, который расположен внутри бойлера, нужно открутить крепление нижней планки устройства. Прежде чем что-либо демонтировать, лучше сфотографировать исходное расположение проводки. Это облегчит сборку после замены вышедшей из строя детали.
- Следующим шагом будет отсоединение всех имеющихся проводов, которые ведут к ТЭНу.
- После этого деталь можно извлекать из емкости.
- В некоторых случаях после очистки трубчатой детали от налета (при целостности корпуса) можно попробовать установить очищенный элемент обратно. Часто такие манипуляции помогают восстановить работу устройства.
- Если описанный метод результатов не принес, необходимо провести монтаж нового ТЭНа.
- После этого нужно провести сборку корпуса бака в обратном порядке.
Монтаж и эксплуатация бойлера отопления
Бойлер в системе отопления
После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему
Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной
В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.
Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:
- Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
- Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
- Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.
Решив эти вопросы можно приступать непосредственно к монтажу.
Установка накопительного бака отопления
Установленный бойлер
Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.
Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.
Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:
После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения. Выполнить подключение к отоплению
Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется. Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.
По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.
Условия правильной эксплуатации бойлера
Накипь на ТЭНе бойлера
Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.
Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.
Кроме этих процедур необходимо делать следующие:
- Один раз в месяц проверять целостность теплоизоляции конструкции;
- Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
- Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.
Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.
Виды ТЭНов для отопительных приборов
Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

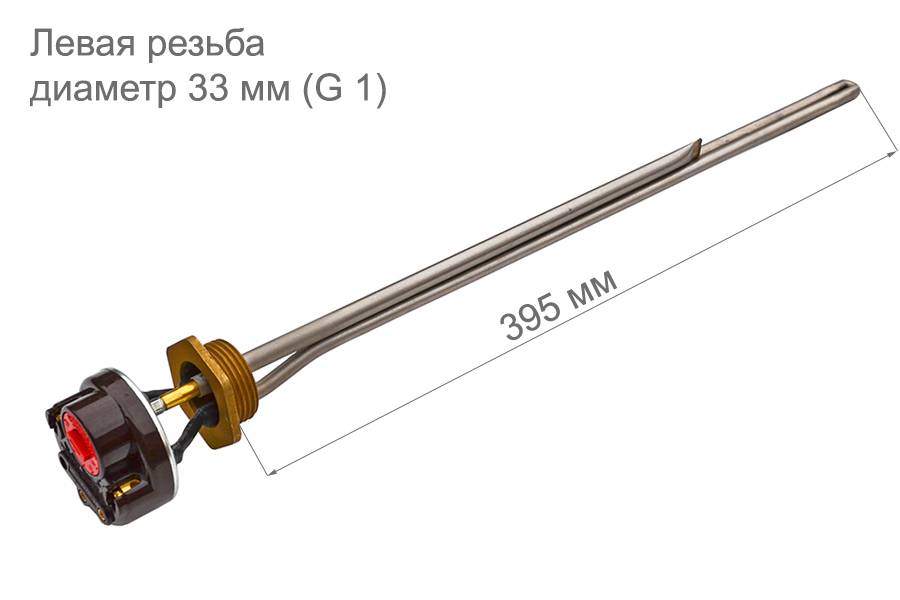

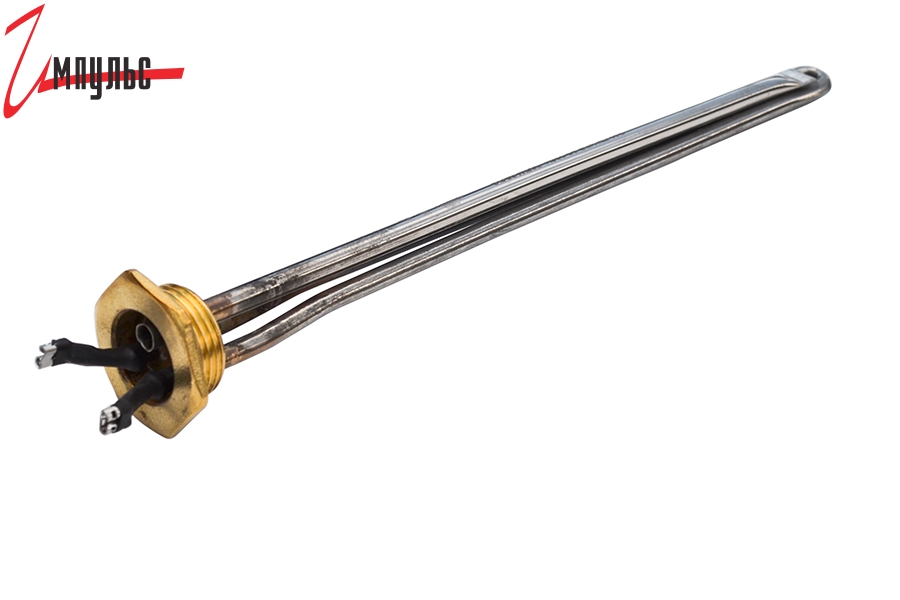

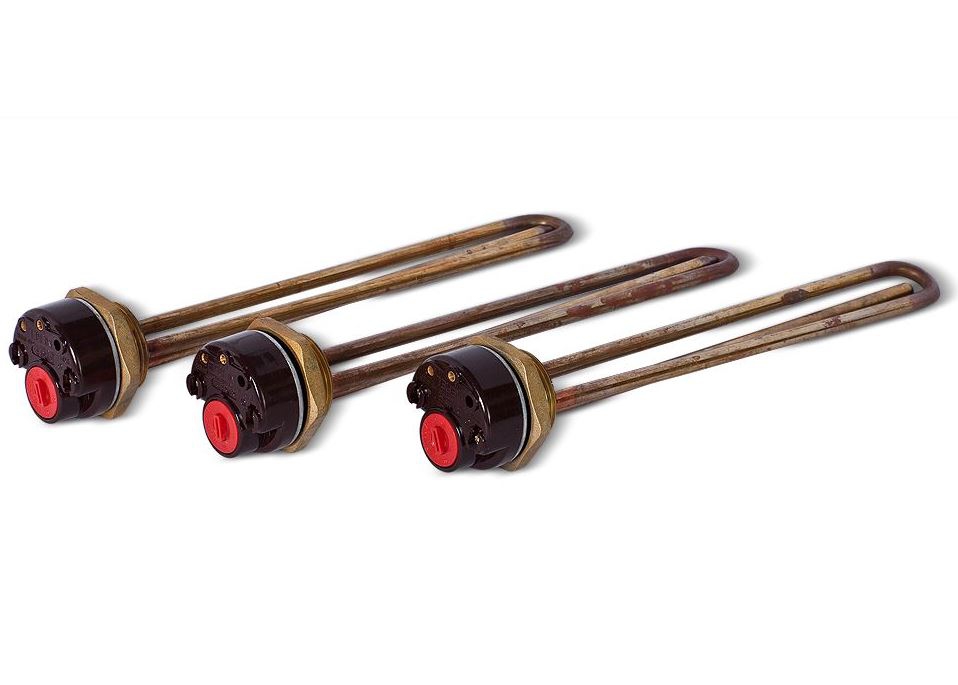

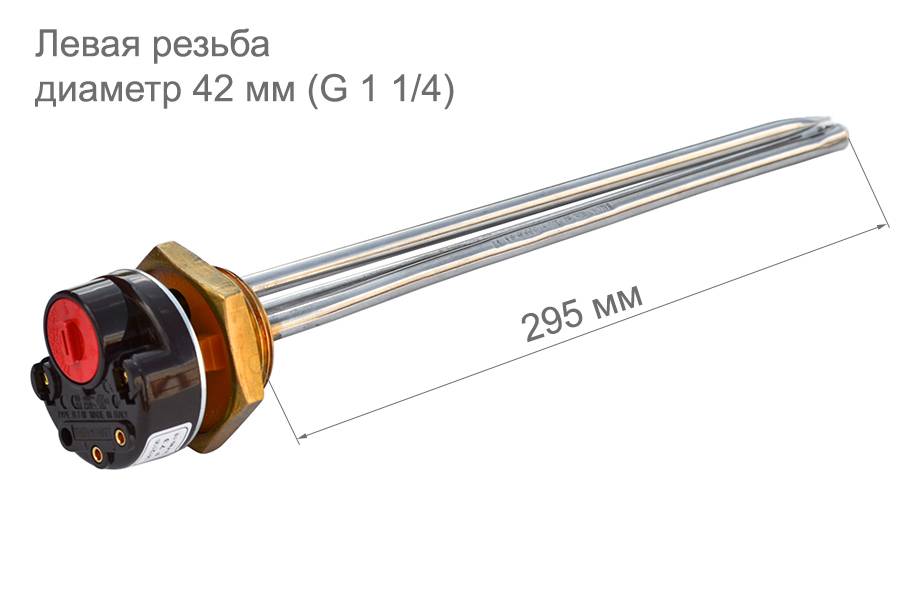

Трубчатые модели для бытового отопления
Трубчатая конструкция электронагревателей является самой распространенной в мобильных масляных обогревателях, переносных и настенных электрических радиаторах. Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

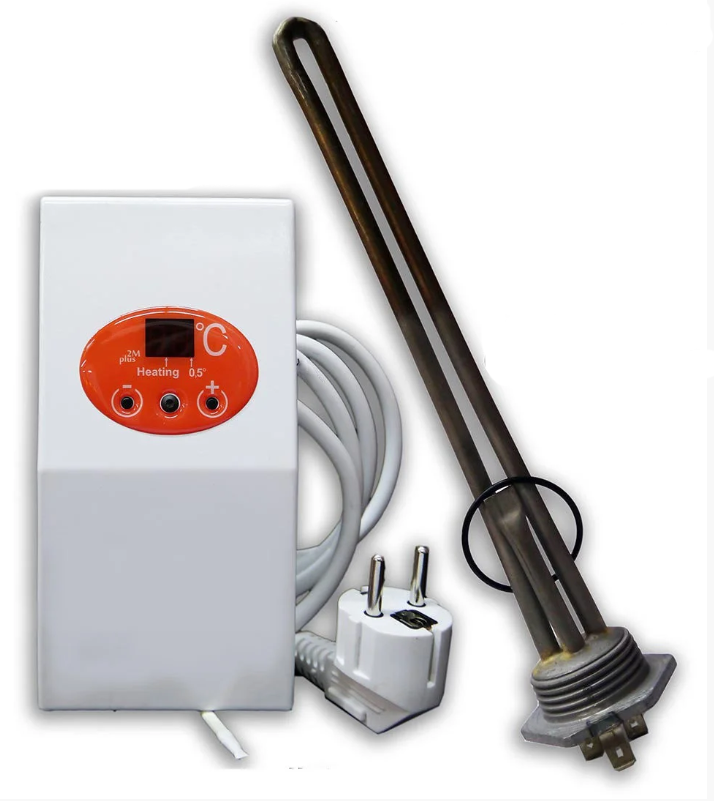

Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно
Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН микатремического обогревателя представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.
Наиболее распространены такие его характеристики:
- диаметр – 5-18 мм;
- длина – 200-6000 мм;
- материал оболочки – сталь, нержавейка, керамика, медь;
- мощность – 0,3-2,5 кВт.
ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.
Оребренный вариант электронагревателей
Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.
Оребренные ТЭНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования
Используются оребренные модели преимущественно в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.
Блочные конструкции ТЭНов
Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.
Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла
Такая конструкция используется при сочетании двух факторов:
- Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
- Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.
Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.
Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.
Приборы патронного типа
Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.
Главным недостатком патронных ТЭНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии
Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.
Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.
Какой ТЭН для радиатора выбрать?
Поскольку большого разнообразия в исполнении и технических особенностей радиаторных ТЭНов нет, то и проблем в выборе обычно не возникает.
Во время покупки следует обратить внимание на следующее:
Мощность — если нет информации о теплотехнических нормах по конкретной местности, можно выбирать устройство по усреднённым показателям для средней полосы России, корректируя их в соответствии с погодными условиями данного региона. Так ТЭН мощностью 1 кВт способен нагреть воздух в помещении площадью 10 м2 при условии автономной системы отопления. Из этого расчёта и следует делать выбор.
Материал — особенных различий по материалам между радиаторными ТЭНами разных производителей нет. Конструкции их так же идентичны. Разница может быть в диаметре, то есть в размере пробки заглушки. Кроме этого, бывают одинарные и двойные ТЭНы.
Размер — поскольку батарея отопления может состоять из определенного количества секций, то и длина нагревательного элемента должна соответствовать длине батареи. Специалисты рекомендуют приобретать нагревательную конструкцию, стержень которой на 6-10 см меньше длины батареи. Если ТЭН будет короче требуемой длины, он не сможет обеспечить полноценный и равномерный прогрев теплоносителя.
Наличие дополнительного оборудования — если планируется установка автономной системы отопления, то лучше устанавливать модели с терморегулятором. Это позволит регулировать температуру в помещениях и сократить расходы на электричество.
Цена — главное, не приобретать ТЭН для радиатора, ставя во главу угла его стоимость. Прежде всего, нужно руководствоваться техническими характеристиками, указанными в паспорте изделия. И всегда помнить, дёшево — не значит хорошо!
Расчёты необходимой мощности ТЭНа
Когда планируется установка автономной отопительной системы в доме постоянного проживания, особенно важно правильно рассчитать необходимую мощность прибора. Как это сделать?. В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт
В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт
Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа
В технической документации радиаторов указаны точные значения теплоотдачи, скажем, для одной чугунной секции это будет 140 Вт. Эти значения нужно умножить на количество секций. Таким образом, получится требуемая мощность ТЭНа.
Как правильно выбрать тэн для чугунного радиатора
Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:
- Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
- Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.
При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.
- Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
- Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
- Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.
Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте
Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым
Плюсы электрического обогрева
Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:
- Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
- Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
- Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
- Отопление может оборудоваться дополнительной автоматикой.
- Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
- Для установки тэна не требуется оформление разрешительной документации.
- Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.
Предлагаем большой выбор ТЭНов для радиаторов отопления, как алюминиевых, так и чугунных. Высокое качество материалов, из которых изготовлены нагревательные элементы и долгий срок службы ТЭНов для радиаторов гарантируем. Купить ТЭН для радиатора можно разными способами. Самый простой споcоб — положить товар в корзину, оформить заказ и ждать звонка оператора. Второй — позвонить и оформить заказ по телефону. Третий — написать на электронную почту. Ждем Ваших заказов.
Отличия ТЭНов для батарей отопления
ТЭН для радиаторов отличаются от обычных зауженным нагревательным элементом, так как пространство батареи само по себе является узким. Есть ТЭНы с правой и левой резьбой, а так же с разными диаметрами резьбы. Это может быть 33 мм, 42 мм, 48 мм или в эквиваленте трубной резьбы G1″, G1.25″, G1.5″ соответственно. Продаются ТЭНы как с терморегуляторами (термостатами), так и отдельно. Для любого радиаторного ТЭНа подойдет почти любой стержневой термостат, главное чтобы длина стержня термостата была не больше трубки под термостат на самом ТЭНе. Устроен ТЭН для радиатора абсолютно так же как и любой другой трубчатый электронагреватель. Небольшое различие лишь в форме самого нагревательного элемента. Фланец имеет шестиугольную форму под гаечный ключ обычно 55 мм для легкого закручивания ТЭНа в батарею.
Классический вид
Автономные системы отопления способны решить практически все проблемы, связанные с обеспечением комфортной температуры в доме. Однако такие системы имеют один нюанс — практически все разновидности котлов работают на одном виде топлива. Универсальные и комбинированные модели способны перерабатывать разное топливо, но они дорого стоят. В результате приходится решать проблему за счет использования дополнительных источников тепла, например, электрообогревателей. Существует решение проще, доступнее и эффективнее — ТЭН для чугунных батарей отопления.
Техника безопасности и эксплуатационные моменты
ТЭН – это нагреватель, работающий от сети
При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:
Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля
Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву
В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.
Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.
Безопасность
Считается, что радиаторный ТЭН со встроенным термостатом является абсолютно безопасным нагревательным прибором: отключение при достижении теплоносителем заданной температуры позволит избежать опасного перегрева или закипания воды.
Однако не все потенциальные покупатели прибора знают, что безопасность и эффективность работы обеспечивается не только конструкцией прибора, но и правильной установкой.
- В системе центрального отопления при включении ТЭНа должны быть перекрыты отсекающие радиатор вентиля. При этом перед ними на подводке должна быть смонтирована перемычка, которая позволит теплоносителю циркулировать через стояк при его запуске. В отсутствие вентилей ваш ТЭН будет греть батареи по всему стояку; в отсутствие перемычки после неудачной попытки запуска отопления к вам придет печальный слесарь и произнесет много обидных слов.
- Нагрев теплоносителя в замкнутом объеме превратит ваш радиатор в полноценную миниатюрную котельную и… резко повысит давление в нем. Тепловое расширение, знаете ли. Отсюда — необходимость в установке на подводке после отсекающего вентиля либо небольшого расширительного бака (его объем берется равным 10% объема радиатора), либо предохранительного клапана.
Небольшой расширительный бачок сможет вместить излишек расширившегося теплоносителя.
Заметьте: второй сценарий нежелателен, поскольку при нагреве клапан будет периодически выбрасывать струйки горячей воды.
- Сечение шнура питания должно быть не менее 1 квадратного миллиметра на 8 ампер тока. При мощности ТЭНа в 2500 ватт и напряжении питания 220 вольт ток составит 2500/220=11,36А; минимальное сечения жилы провода, стало быть, равно 11,36/8=1,42 (с округлением до реального значения — 1,5 мм2).
- Максимальная нагрузка на одну розетку не должна превышать 3500 ватт .
- Заземление крайне желательно .
Контакты заземления в розетке должны быть соединены с корпусом электрощитка.
Мощность ТЭНа без терморегулятора не должна превышать номинальную тепловую мощность радиатора. Для одной алюминиевой секции она берется равной 200 ваттам, для чугунной — 160 ваттам. ТЭН для радиаторов отопления с терморегулятором может устанавливаться без ограничений по мощности.
Подключение звезда и треугольник — в чем разница
Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.
Что представляет собой соединение обмоток звездой?
Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.
Отсюда выходит и понятие — нулевая точка.
Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.
Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.
Что представляет собой соединение обмоток в треугольник?
Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.
Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.
При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.
Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.
Разница между соединением обмотки в треугольник и звезду
Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.
Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.
Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.
Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.
Важно
Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.
Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.
Преимущества соединения обмоток в звезду
Основные преимущества соединения обмоток в звезду заключаются в следующем:
- Понижения мощности оборудования с целью повышения надежности.
- Устойчивый режим работы.
- Для электрического привода такое соединение дает возможность плавного пуска.
Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.
Основными преимуществами соединения обмоток в треугольник являются:
- Повышения мощности оборудования.
- Меньшие пусковые токи.
- Большой вращающийся момент.
- Увеличенные тяговые свойства.
Оборудование с возможностью переключения типа соединения со звезды на треугольник
Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.
В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.
После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.
Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.
Посмотрите так-же интересное видео на эту тему:
Радиаторное электрическое отопление дома
Схема установки ТЭНа в радиатор
До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.
Подключение ТЭНа к действующему отоплению
Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.
При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.
Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:
- Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
- Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
- Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
- Монтаж блока с терморегулятором, если таковой есть в комплекте.
Пример установки ТЭНа в чугунный радиатор
После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.
Радиаторный электрический обогрев
При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:
- Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
- Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
- Минимальная инерция нагрева системы.
Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.
Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.
Выбор тэна
Какой тэн покупать? Естественно, он должен быть со съемным термостатом.
Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.
Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.
Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).
Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.
Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.
Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.
Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.
А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.
Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.
Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.
Рекомендуемое расстояние между самими нагревательными трубками – 3мм.
