Варианты замены и выбора ТЭНа для водонагревателя

Изолятор и материал для трубок

Между трубкой и нихромовой нитью находится изолятор, который способен выдерживать очень высокие температуры. Для того чтобы изготовить трубку для ТЭНа, необходимо выбирать материалы, которые не подвергаются коррозии. Именно такие трубчатые электронагреватели чаще всего используются в промышленности и быту.

Заключенные в стеклянной трубке применяются, как правило, в очень агрессивных средах, например, в химических лабораториях, в которых необходимо нагревать различные смеси. Но можно встретить их и в бытовых нагревателях. Как правило, они используется в приборах, использующих излучение инфракрасного типа. Трубки из керамики в нагревателях используются на сегодняшний день очень редко.

Возникающие неполадки

Приведем краткий список распространенных неисправностей в работе нагревательных элементов.

1. Когда из крана бежит холодная вода, то это сигнал о том, что произошло нарушение в соединении ТЭН — термостат.
2. Если изделие то включается, а затем выключается — это первый сигнал о том, что на нагревателе образовалась довольно толстая накипь или слой известкового налета.
3. Когда при самостоятельной установке пользователь допустил различные ошибки из-за неопытности, то в емкости может возникнуть весьма внушительная воздушная подушка, которая не дает ТЭН нагревать воду.

Любую неисправность гораздо легче предупредить, нежели потом устранять, прилагая определенные усилия и финансовые вливания.

Плюсы и минусы водонагревателей с сухим ТЭНом, модельный ряд

Обычно производители дают небольшую гарантию на свою продукцию (в среднем, около 3 лет). Атлантик же дает семилетнюю гарантию, что впечатляет. И все это благодаря достоинствам данного устройства:

• стеатитовый ТЭН в водонагревателях Атлантик отличается значительной площадью теплоотдачи, поэтому вода нагревается довольно быстро;
• остывает ТЭН очень медленно, соответственно, вода дольше остается горячей, а электроэнергия при этом экономится.
• ТЭН не боится минеральных отложений;
• ТЭН легко заменить, ведь для этого не нужно сливать воду из бака;
• техническое обслуживание водонагревателей осуществляется лишь 1 раз в 2 года;
• длительная гарантия на устройство.

Среди недостатков рассматриваемых водонагревателей можно отметить лишь их цену, но экономность устройств, длительный срок службы, а также отсутствие необходимости частого технического обслуживания делает их более выгодным приобретением по сравнению с обычными бойлерами.

Сухой ТЭН прослужит дольше, чем «мокрый»

Производитель выпустил на рынок несколько серий водонагревателей рассматриваемого типа:

Steatite. В этой серии представлены стильные бойлеры цилиндрической формы, монтируемые вертикально. Объем водяных баков – 50, 80, 100 л.

• Steatite Slim. В данной категории представлены компактные модели, которые идеально подойдут для небольших ванных комнат.
• Steatite Cube. Категория представлена несколькими типами моделей, часть из которых монтируется лишь вертикально, другие же – универсальны.

Совет

Если при выборе подходящей модели бойлера немалую роль для вас играет его экономичность, вам стоит обратить внимание на модели S4CM с горизонтальной установкой, способные нагревать воду в баке на 30% быстрее. Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)

Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)

Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих).

Водонагреватель Атлантик

Combi Steatite ATL MIXTE. Самая новая категория из всех представленных. Это – комбинированный вариант, который используется при установке одноконтурного отопительного котла. Кстати, для монтажа этих бойлеров не требуется разрешение на установку.

Конструктивные отличия электронагревателей трубчатого типа

В зависимости от поставленных задач, нагревательные элементы могут сильно отличаться по конструкции. Они имеют не только различные мощность, размеры и форму, но даже различаются по материалам и внешнему виду.

Основные конструктивные типы нагревательных элементов следующие:

1. Гладкие.
2. Оребренные.
3. С терморегулировкой.
4. Блочные.
5. Патронные.
6. Кольцевые.

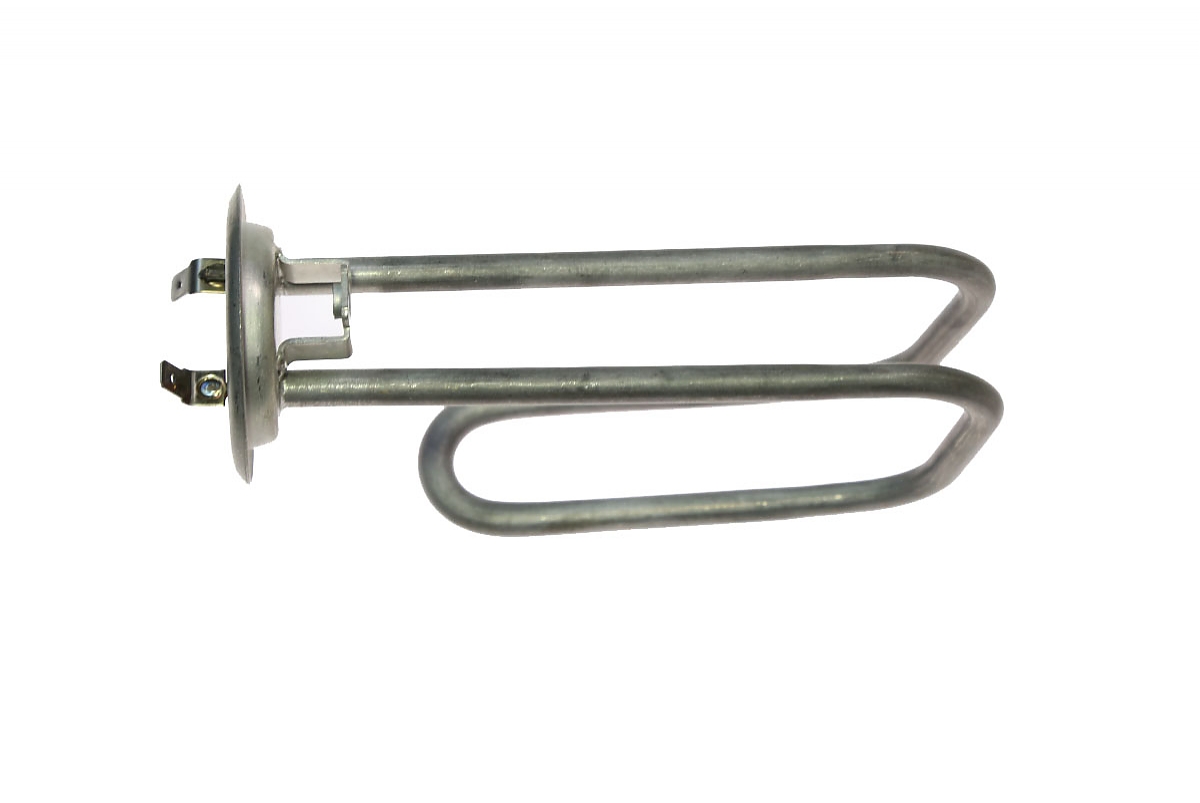

Гладкие нагревательные элементы

Они являются, по сути, универсальными и получили самое широкое распространение. Вы можете увидеть их в чайниках, мультиварках, электродуховках, плитах электрокаминах. Приборы этого типа относительно просты по конструкции, имеют умеренную стоимость и достаточно хороший КПД.

Оребренные ТЭНы

Их можно отличить по ребрам, которыми оснащена трубка элемента. Благодаря этим ребрам площадь прибора увеличивается в разы, а значит, устройства имеют повышенную теплоотдачу. Такие нагреватели, обладая высокой мощностью, могут успешно работать на воздухе без перегрева и позволяют существенно уменьшить габариты всего нагревательного устройства с сохранением его высоких характеристик и производительности.

Оребренный трубчатый электронагреватель

Оребренные конструкции используются для умеренного, но быстрого нагрева воздуха. Их можно встретить в электрокаминах (в том числе и с принудительной вентиляцией). Они же используются для воздушных тепловых заслонов в магазинах, цехах, на складах. Есть оребренные ТЭНы и во всевозможных относительно низкотемпературных сушильных печах.

ТЭНы с терморегулировкой

Этот класс приборов оснащается встроенными терморегуляторами, которые не только защищают сам ТЭН от аварийного перегрева, но и позволяют автоматически поддерживать температуру окружающей среды. При превышении заданной температуры специальный биметаллический контакт просто отключает питание нагревательного элемента и ждет, пока последний не остынет. Наибольшее применение такие типы нагревателей получили в конструкциях для нагрева жидкости — автоматических бойлерах, котлах, системах электрического отопления. Большинство из них (но далеко не все) имеют водяную конструкцию.

Электронагреватель со встроенным терморегулятором

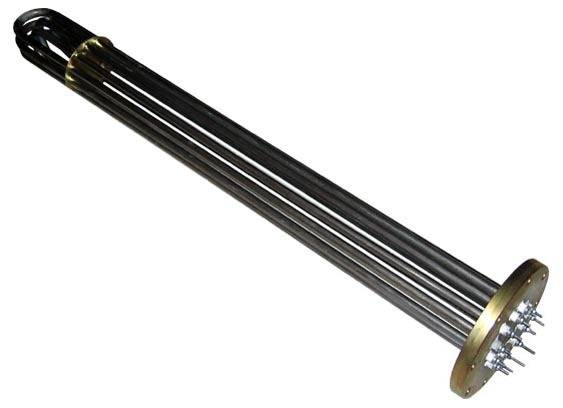

Блочные ТЭНы

По сути, такая конструкция представляет собой несколько нагревателей, соединенных в один блок. Других особенностей этот тип нагревателей не имеет. Такие блоки используются для уменьшения габаритов оборудования с одновременным увеличением отдаваемой мощности.

Электрические ТЭНы, собранные в блок, имеют высокую мощность и одновременно небольшие габариты, поскольку все нагреватели отлично охлаждаются

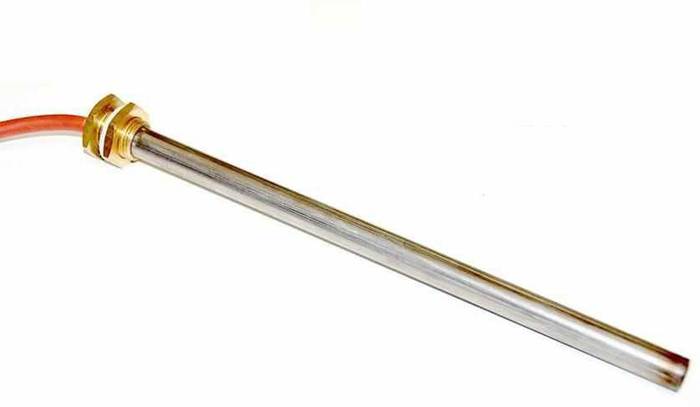

Патронные нагреватели

Основное отличие такого типа нагревателя от классического — он имеет выводы питания на одной стороне и выполнен в виде патрона (стержня), плотно вставляемого в тонкостенную гильзу. При этом гильза крепится в самом приборе, а уж затем в нее вставляется нагреватель. Преимущества такой конструкции очевидны — вы можете произвести замену испорченного ТЭНа без слива рабочего тела. К примеру, вы можете быстро и просто заменить нагреватель в бойлере или котле, не сливая воду из системы водоснабжения и отопления. Такой тип приборов не получил особого распространения в быту, но широко используется в промышленности.

Патронный трубчатый электронагреватель

Кольцевые ТЭНы

По сути, они являются гибридом воздушного и водяного ТЭНа. Устройства надеваются на нагреваемый объект (скажем, трубу) сверху и, казалось бы, работают на воздухе, но благодаря специальной конструкции тепло отдают в основном стенкам трубы. Такие нагреватели очень удобны в эксплуатации, эффективны и легко заменяются. Кроме того, гибкая их конструкция позволяет быстро подгонять нагреватель под диаметр нагреваемого тела.

Нагреватель кольцевого типа

Советы по уходу за водонагревателем с сухим ТЭНом

Несмотря на то, что сухой ТЭН лучше, чем классический препятствует образованию накипи и коррозии, обслуживать его все равно придется. Производитель рекомендует чистить колбу, в которой находится спираль, и сам бак изнутри раз в 2-3 года. Эта процедура поможет продлить срок службы элемента.

Если вода в емкости перестала нагреваться, то проверить ТЭН можно самостоятельно. Для этого понадобится омметр.

К двум клеммам, к которым подводится питание, необходимо приложить щупы. На приборе должно появиться сопротивление детали (точную цифру можно узнать в его техпаспорте). Если на дисплее отображается ноль, это означает, что спираль оборвана и трубчатый электронагреватель надо заменить.

Чтобы в баке было меньше кальциевых образований и налета, в водопроводную систему рекомендуется поставить фильтр

Его картриджи важно своевременно менять

У водонагревателей с сухим и мокрым ТЭН большая разница в цене. Но срок службы устройств первого типа больше, а обслуживать его легче. Таким образом расхождение в стоимости получится компенсировать сэкономленными на обслуживании затратами.

• https://techforhome.ru/suhie-teny-na-vodonagrevatel-chto-eto
• https://kvanta.ru/vodonagrevateli/chto-takoe-suhoj-ten-u-vodonagrevatelya
• https://vannayaa.ru/tehnika-v-vannoj/suhoj-ten-v-vodonagrevatele.html
• https://in-teck.ru/byt-i-zdorove/suhoj-ten-v-vodonagrevatele-plyusy-i-minusy.html
• https://tehrevizor.ru/kak-vybrat/klimaticheskaja-tehnika/preimushhestva-i-nedostatki-vodonagrevatelej-s-suxim-ten.html
• https://TechnoSova.ru/klimaticheskaja-tehnika/vodonagrevatel/suhoj-tjen/
• https://mrtop.ru/tekhnika/climate/suhoj-ten/
• https://VyborCen.com/rejting-vodonagrevatelej-na-100-litrov

Как убедиться в неисправности ТЭНа

 Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

1. Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
2. Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
3. Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

1. Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.
2. Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
3. Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

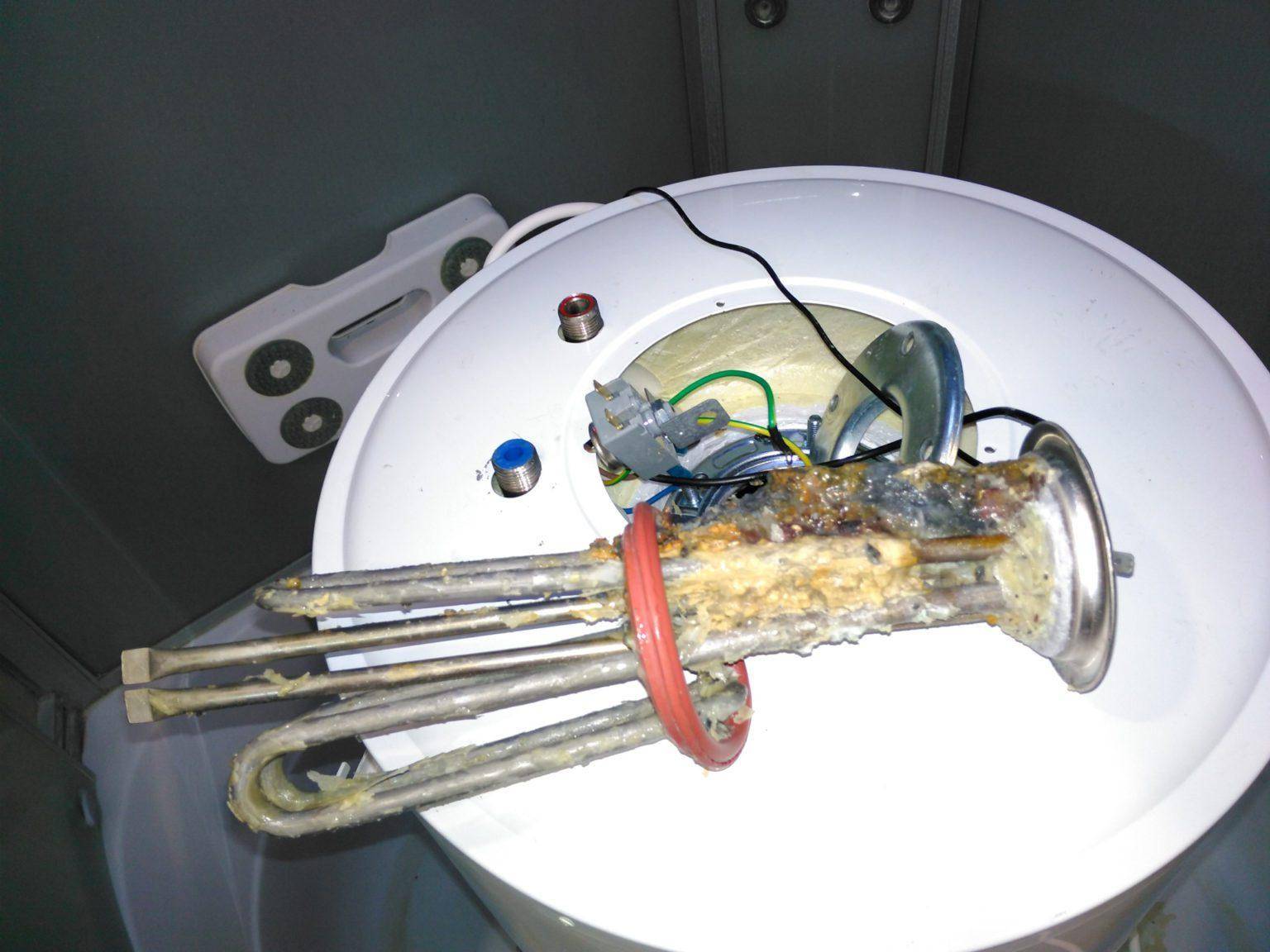

Визуальный осмотр. Если прибор оброс накипью, очистите его

Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
Проверка тестером ТЭНа

При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Проверка работоспособности и замена

Специалисты говорят о том, что срок службы ТЭНов для водонагревателей в среднем не превышает четырех лет. Жесткая вода – это главная причина выхода элементов из строя. Причем это происходит с ними вне зависимости от цены. Поэтому, чтобы увеличить период их эксплуатации, необходимо проводить профилактические мероприятия – очищать от грязи и накипи нагревательный элемент и анод. Срабатывание электрозащиты – это первый признак того, что тен вышел из строя. Есть два способа, которые позволяют проверить работоспособность ТЭНа для водонагревателя:

• при помощи обычной лампочки. Для этого необходимо собрать электрическую цепь, составными элементами которой должны выступать ТЭН для водонагревателя и лампочка. После подключения в сеть загоревшаяся лампочка будет означать работоспособность нагревательного элемента;
• используя тестер или мультимер. Воспользовавшись им, необходимо измерить сопротивление ТЭНа. Если прибор покажет нулевое значение, то это будет означать необходимость в замене элемента.

Если возникла потребность в замене ТЭНа для водонагревателя, то в этом случае должны использоваться элементы, соответствующие конкретной модели бойлера.

Этапы работ при замене

Процесс замены сухого ТЭНа в водонагревателе включает несколько этапов:

первое, что необходимо сделать — отключить воду и электропитание. После этого с установки необходимо слить всю оставшуюся воду; далее необходимо обесточить оборудование; следующим шагом с водонагревателя снимается внешняя крышка; чтобы быть полностью уверенным в отсутствии напряжения в приборе, можно выполнить проверку клемм фазометром; после этого выполняется откручивание гаек, посредством которых крепится ТЭН. Далее необходимо откинуть подведенные к нему провода; следующим шагом выполняется проверка состояния контактов нового элемента

Обращаем внимание, что они должны быть сухими; далее производится замена ТЭНа и защитного анода; выполняя замену ТЭНа, следует использовать качественные резинки для уплотнения. Такие дефекты, как вмятины или надрезы на них должны отсутствовать; в порядке, обратном демонтажу, выполняют установку нового элемента; завершив монтажные работы, установку заполняют водой. Избыток воздуха необходимо выпустить из крана горячей воды

Потом к электрической сети подключается водонагреватель

Избыток воздуха необходимо выпустить из крана горячей воды. Потом к электрической сети подключается водонагреватель.

Электрические бойлеры работают в жестких условиях эксплуатации. На них влияет целая группа факторов. В их числе:

• жесткая вода;
• скачки напряжения;
• электролитическая коррозия;
• грязевые образования.

Негативное воздействие подобных факторов на себя берет ТЭН. Поэтому при активной эксплуатации бойлера он часто выходит из строя. По этой причине необходимо следить за его состоянием и своевременно производить его замену. Это позволит увеличить срок службы бойлера.

Практический опыт показывает, что лучшим выбором является оборудование, которое оснащено ТЭНами закрытого типа и имеет бак максимального объема. Это дает возможность для экономии на энергопотреблении и элементах, благодаря более продолжительному сроку их службы.

Горячая вода является важной основополагающей частью комфорта для любого человека. Для быстрого и относительно экономного обогрева воды существует множество моделей котлов, обогревателей и т.п. Нагревательный элемент (ТЭН) для водонагревателя

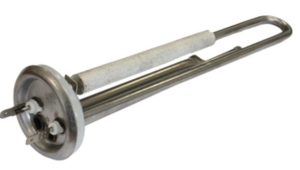

Нагревательный элемент (ТЭН) для водонагревателя

Основным источником горячей воды для отопительной системы является котел. Важнейшая роль в конструкции прибора принадлежит основному нагревательному элементу – тену. Деталь представляет собой металлическую трубку, которая может иметь различную форму (рис. выше).

Мощность ТЭНа для бойлера основывается на вместимости водонагревателя. Таким образом, ТЭН для 80-литрового бойлера обладает меньшей мощностью, нежели элемент для водонагревателя с объемом от 150 литров.

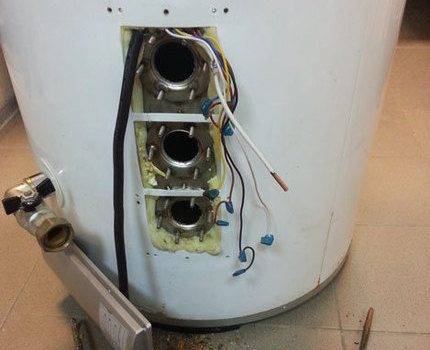

Напольные модели

Напольные бойлеры бывают объемом от 100 литров. Это модели серий Round, Champion ER 200 и 300 и водонагреватели косвенного нагрева Combi. В них холодная вода подключается снизу, а нагретая выводится сверху.

Водонагреватель THERMEX Champion ER 200

Для слива воды предусмотрен сливной патрубок в нижней части корпуса. ТЭН в них расположен горизонтально за панелью управления, на которой находится регулятор температуры. Снимаем регулятор температуры и крышку, которая крепится на защелках. После этого вынимается термодатчик, отсоединяются провода, откручиваются гайки и вынимается фланец с ТЭНом.

Меры профилактики

Чтобы предупредить поломку нагревательного элемента, нужно:

• разбирать бойлер и осматривать анод и ТЭН не реже чем раз в 6-9 месяцев;
• при каждом техобслуживании промывать бак от грязи и накипи;

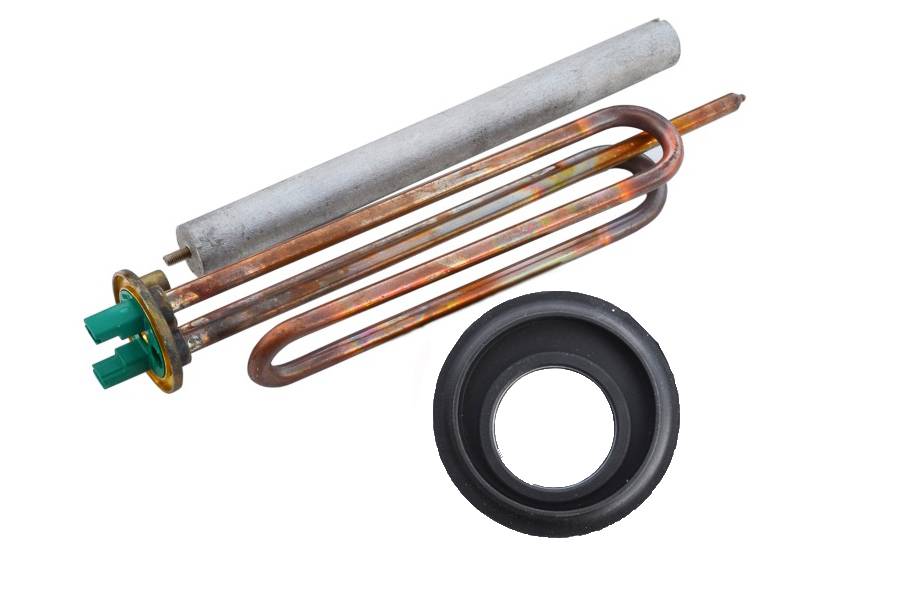

• при замене ТЭНа менять и «жертвенный» элемент;
• избегать механических способов очистки трубки, особенно ножом и другими острыми предметами;
• затягивать гайки и болты с усилием, но без рывков, чтобы не повредить резьбовые соединения.

Чтобы замедлить образование накипи, нужно нагревать воду не выше +60…+65°С. Раз в 2-3 недели можно устанавливать регулятор на максимальный режим, чтобы провести обеззараживание бака.

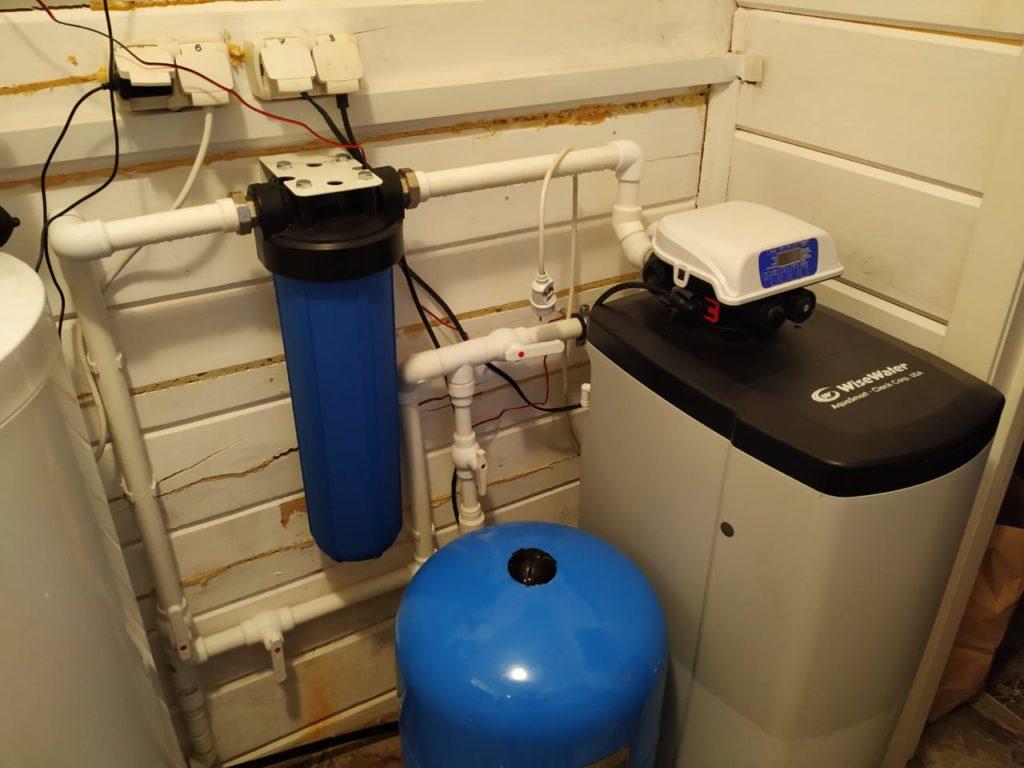

При высокой жесткости воды рекомендуется установить систему фильтрации (умягчения). В зависимости от конфигурации и ресурса она монтируется перед бойлером или на общей квартирной разводке.

Производители

Нагревательные элементы различных производителей могут существенно отличаться по качеству и цене. Прежде, чем менять ТЭН, следует ознакомиться с основными техническими характеристиками таких изделий.

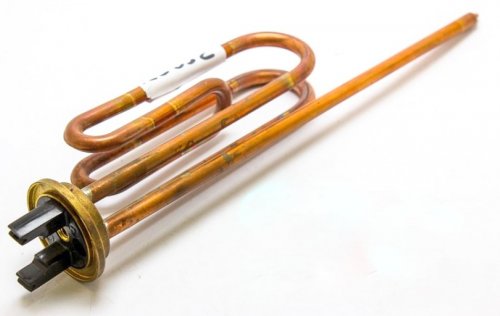

Ariston

Аристон является одним из самых известных производителей водогрейного оборудования. Фирма имеет большое количество сервисных центров, поэтому при неполадках с оборудованием можно всегда обратиться за консультацией к профессиональному мастеру.

ТЭНы этой фирмы, по мнению реальных владельцев бойлеров, не отличаются большой надёжностью, но при выходе из строя такого элемента его можно будет приобрести практически в любом специализированном магазине.

Замена изделия может быть выполнена собственными руками, но в этом случае можно лишиться гарантии, если проблема с работоспособностью возникла в первое время после приобретения оборудования.

Thermex

Замена ТЭНа на водонагревателе Thermex также может быть осуществлена без привлечения специалистов. Стоимость запчастей для бойлера этой фирмы не отличается демократичными расценками, но качество изделий находится на очень высоком уровне. Благодаря применению меди при изготовлении внешней трубчатой оболочки тепловая энергия передаётся наиболее эффективно.

Большая часть ТЭНов Термекс представляют собой конструкцию «мокрого» типа, поэтому для замены изделия не обойтись без слива воды. Несмотря на более сложный процесс установки, такие изделия даже при очень интенсивной эксплуатации способны прослужить в течение нескольких лет.

Gorenje

Продукция известного словенского производителя бытовой техники отличается продолжительным сроком эксплуатации, поэтому фирменному устройству, которое эксплуатируется в рекомендованных заводом-изготовителем условиях, может не понадобиться заменять нагревательных элемент. Если поломка всё-таки произошла, то проблем с приобретением и установкой нового ТЭНа обычно не возникает.

ТЭНы для водонагревателей Thermex

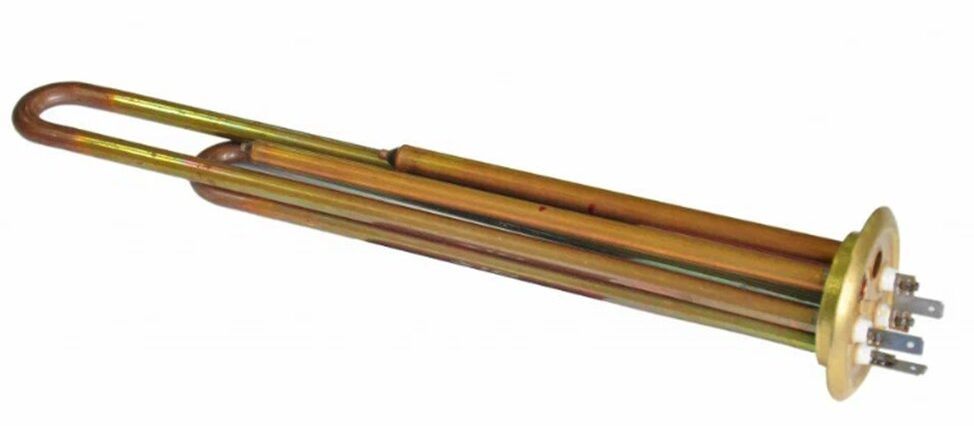

 ТЭН Термекс 2,0/220/75

Он — один из самых популярных ТЭНов на рынке.

Характеристики:

• Вид: открытый.
• Мощность: 2000 Вт.
• Форма, длина, диаметр: этот нагревательный элемент имеет изгиб в виде буквы «V», с одной стороны длиной 75 мм и с другой 305 мм. Диаметр ТЭНа составляет 47 мм, что позволяет ему устанавливаться в большинство моделей водонагревателей.
• Материал: нержавеющая сталь. Этот материал обеспечивает ТЭНу долговечность и защиту от коррозии при эксплуатации в воде. Также он обладает высокой теплопроводностью, что способствует быстрому и эффективному нагреву воды.

ТЭН Термекс 2,0/220/75
Достоинства:

• Высокая эффективность и энергосбережение;
• Прочный и долговечный благодаря конструкции из нержавеющей стали;
• Может использоваться в различных водонагревателях.

Недостатки:

Может быть несовместим с некоторыми моделями водонагревателей.

Термекс 2,0/220/75 – это надежный нагревательный элемент, который подходит для большинства моделей водонагревателей Thermex. Он отличается высокой мощностью, долговечностью и защитой от коррозии благодаря материалу изготовления – нержавеющей стали. Установив такой ТЭН в ваш водонагреватель, вы можете быть уверены в его долгой и эффективной работе. Стоит этот ТЭН около 1000 рублей.

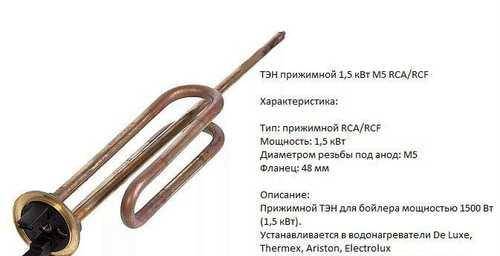

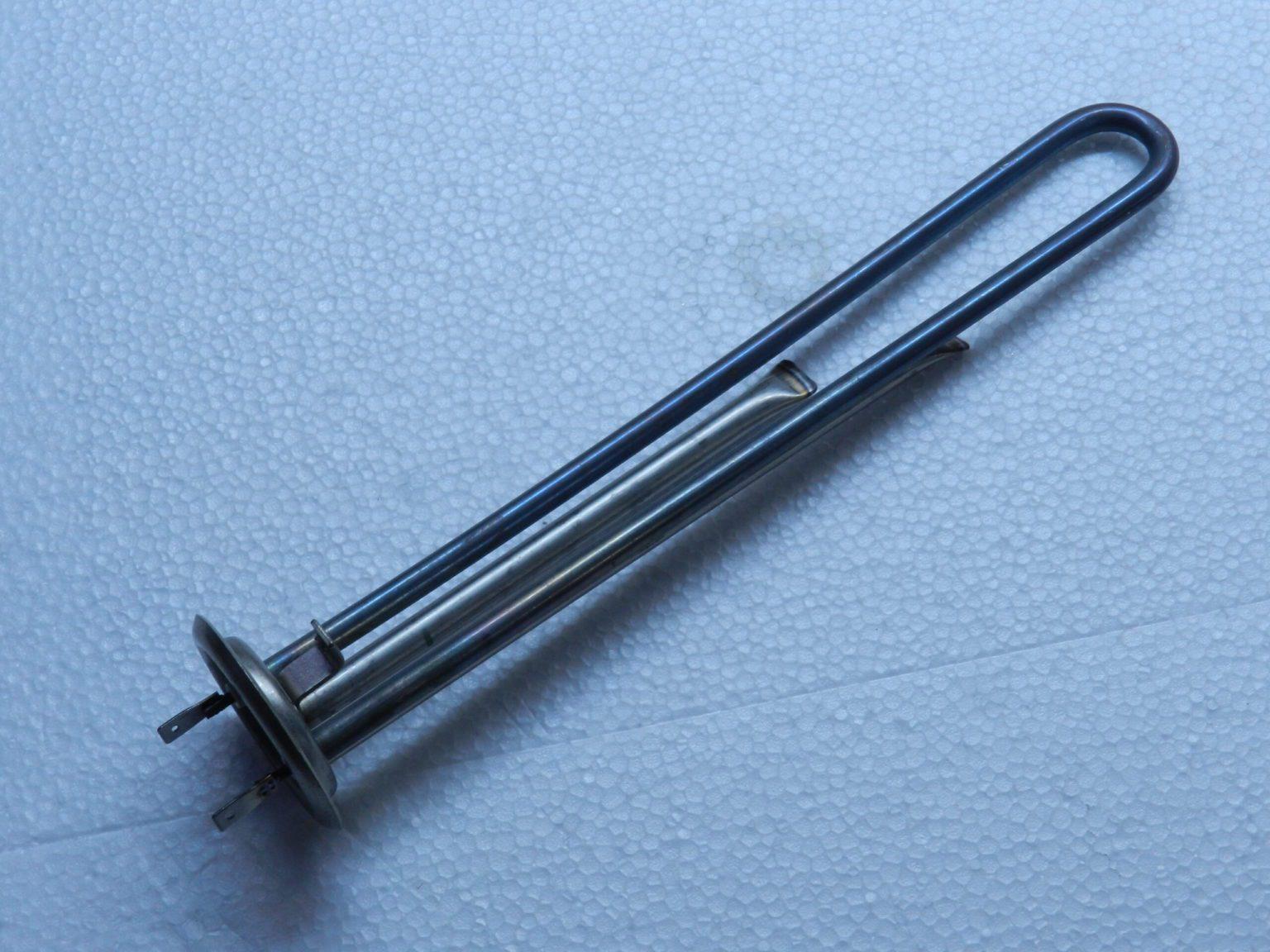

ТЭН Thermex RCF 1500W

Этот нагреватель часто покупается для замены сломавшегося.

Характеристики:

• Вид: открытый нагревательный элемент для водонагревателей.
• Мощность: 1500 Вт.
• Форма, длина, диаметр: Thermex RCF 1500W имеет прямолинейную форму, длиной 400 мм и диаметром 47 мм. Он быстро и легко встраивается в установленные для этого отверстия и гарантирует эффективный нагрев воды в бойлере.
• Материал: нержавеющая сталь, обеспечивающая защиту от коррозии, а также хорошую теплопроводность.

ТЭН Thermex RCF 1500W
Достоинства:

• Быстрый нагрев воды;
• Эффективное отопление, экономящее энергию и сокращающее счета за электроэнергию;
• Прочный и долговечный нагревательный элемент.

Недостатки:

Подвержен повреждениям из-за накопления минералов и коррозии.

Thermex RCF 1500W – это надежный и эффективный нагревательный элемент для водонагревателей, который подходит для большинства моделей. Он обладает высокой мощностью 1500 Вт, что позволяет быстро и эффективно нагревать воду в бойлере. Изготовлен из нержавеющей стали, обеспечивает высокую долговечность и не требует особых затрат на обслуживание. Стоит это чудо примерно 1200 рублей.

Термекс 2,0/220/90

Хороший выбор для многих котлов фирмы Thermex

Характеристики:

• Вид: открытый нагревательный элемент.
• Мощность: 2,0 кВт
• Форма, длина, диаметр: этот ТЭН цилиндрической формы, диаметр – 8,5 мм, а длина составляет 277 мм. Он является универсальным элементом, который подходит для установки в большинство моделей водонагревателей фирмы Термекс.
• Материал: изготавливается из высококачественной нержавеющей стали, благодаря чему он долговечен и обладает высокой устойчивостью к коррозии и износу. Этот материал имеет высокую теплопроводность.

Термекс 2,0/220/90
Достоинства:

• Энергоэффективность;
• Компактный размер;
• Прочная конструкция.

Недостатки:

Может не подходить для экстремально холодного климата.

Термекс ТЭН-Н 2,0/220/90 – ТЭН, который можно смело покупать. Его мощность, размеры и особенности материала в совокупности дают преимущества перед другими моделями. Его стоимость – около 2000 рублей.

Проверка ТЭНа водонагревателя на исправность

Проверку исправности ТЭНа можно выполнить несколькими способами.

Правила

Общий порядок действий:

1. Отключают бойлер от сети. Убеждаются в отсутствии напряжения с помощью индикатора фазы.
2. Отсоединяют от нагревателя все провода. В противном случае результаты измерений будут неправильными.
3. Зачищают контакты.
4. Используют исправный мультиметр или тестер.

Кроме ТЭН, рекомендуется проверить предохранительный клапан.

С помощью мультиметра

Порядок действий:

1. Переключатель измерителя устанавливают на первую позицию режима «Сопротивление» (до 200 Ом). Данный сегмент обозначен греческой литерой «омега».
2. Щупы прибора прижимают к выводам нагревателя.

На экране отображается сопротивление нихромовой спирали. У исправного изделия оно составляет 25-65 Ом.

Цифра «1» на дисплее обозначает бесконечно большое значение, которое говорит о том, что спираль перегорела. «0» свидетельствует о коротком замыкании.

Далее проверяют сопротивление наполнителя:

1. Переключают мультиметр на верхний диапазон (200 кОм).
2. Один щуп подсоединяют к любому вводу, другой — к трубке нагревателя.

В норме прибор показывает «1». Если на дисплее «0» или какое-то конечное число, значит, изоляция пробита. Такой ТЭН может ударить пользователя током.

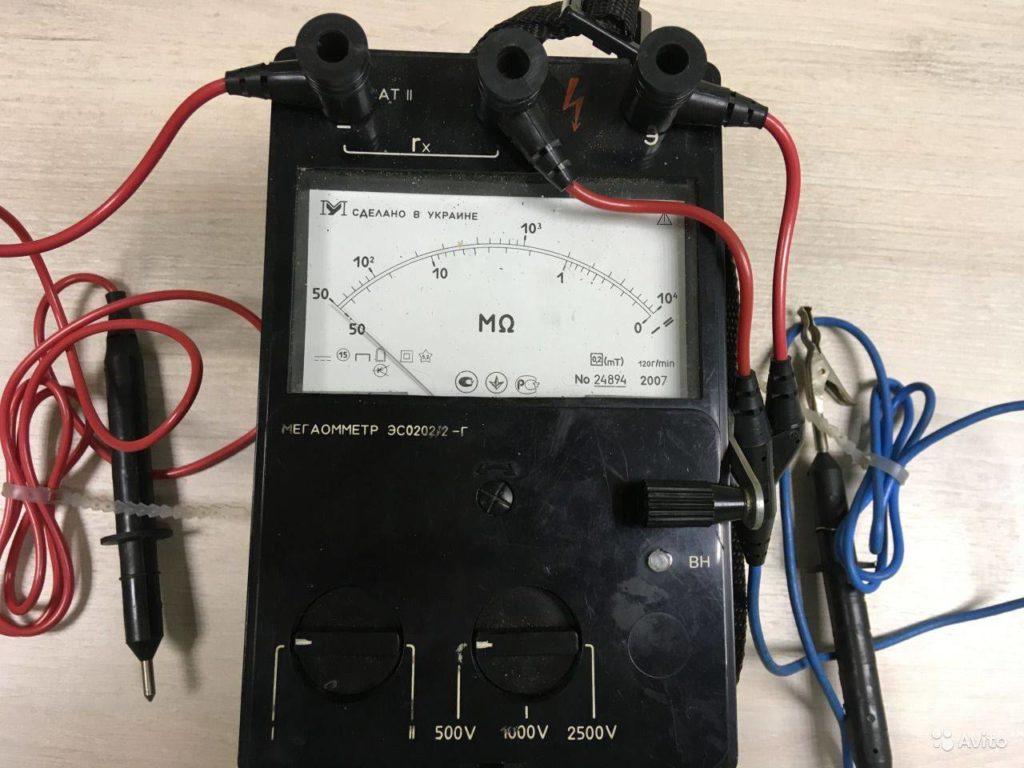

При помощи мегаомметра

Данный прибор способен точно измерить сопротивление наполнителя. Это более надежный способ проверки. Мегаомметр генерирует опасное для жизни напряжение в 2500 В и выше. Работая с ним, следует соблюдать правила техники безопасности.

Минимально допустимое сопротивление наполнителя в холодном состоянии — 0,5 МОма. Для нового изделия этот показатель находится на уровне 50 МОм. Это замеряют в ходе приемо-сдаточных испытаний на производстве.

ГОСТ 13268-88 разрешает проверять состояние наполнителя путем замера утечки тока. Максимально допустимое значение составляет 0,75 мА/кВт. Используются токоизмерительные клещи.

С помощью контрольной лампочки

Нужен светильник мощностью 200 Вт. Его соединяют последовательно с ТЭН и включают в сеть. Если нагреватель исправен, лампа загорается. Отсутствие света свидетельствует об обрыве спирали.

При помощи тестера

Данный прибор по принципу действия похож на мультиметр, но уступает ему в функциональности и диапазоне измерений. Порядок действий:

1. Прибор переключают в режим минимального сопротивления.
2. Щупы прижимают к выводам ТЭН и снимают показания.

Символ «бесконечность» свидетельствует об отсутствии замыкания. Прочие значения свидетельствуют о неисправности нагревателя.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

• выключить оборудование из розетки;
• отвинтить защитную крышку;
• найти контакты нагревательного элемента;
• проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Какие выпускаются нагреватели

Различные модели водонагревателей отличаются нагревательными устройствами, поэтому надо знать их особенности, чтобы подобрать для своего бойлера идентичный ТЭН.

Аристон

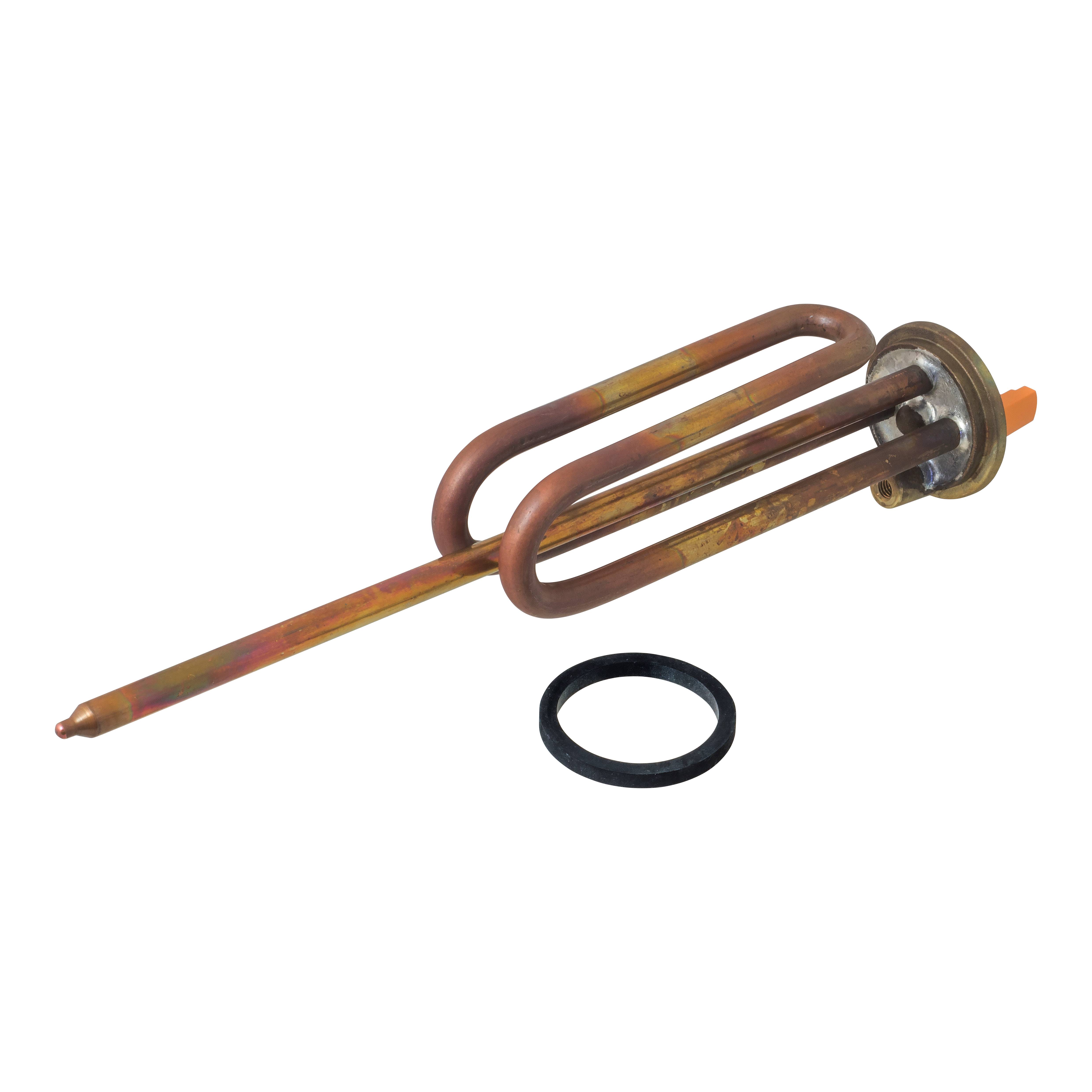

Знаменитый концерн из солнечной Италии отдает предпочтение нагревателям из нержавеющей стали с хромоникелевым составом, но с медной оболочкой. Фланец делается из латуни — это способствует повышению тепловой мощности не менее 1,5 кВт. ТЭН такого исполнения применяются во всех водонагревателях, как малолитражных видов, так и фолиантах, рассчитанных на не одну сотню литров. Стоимость нового аналогичного элемента находится в пределе 1,5— 2,0 тыс. рублей.

Thermex

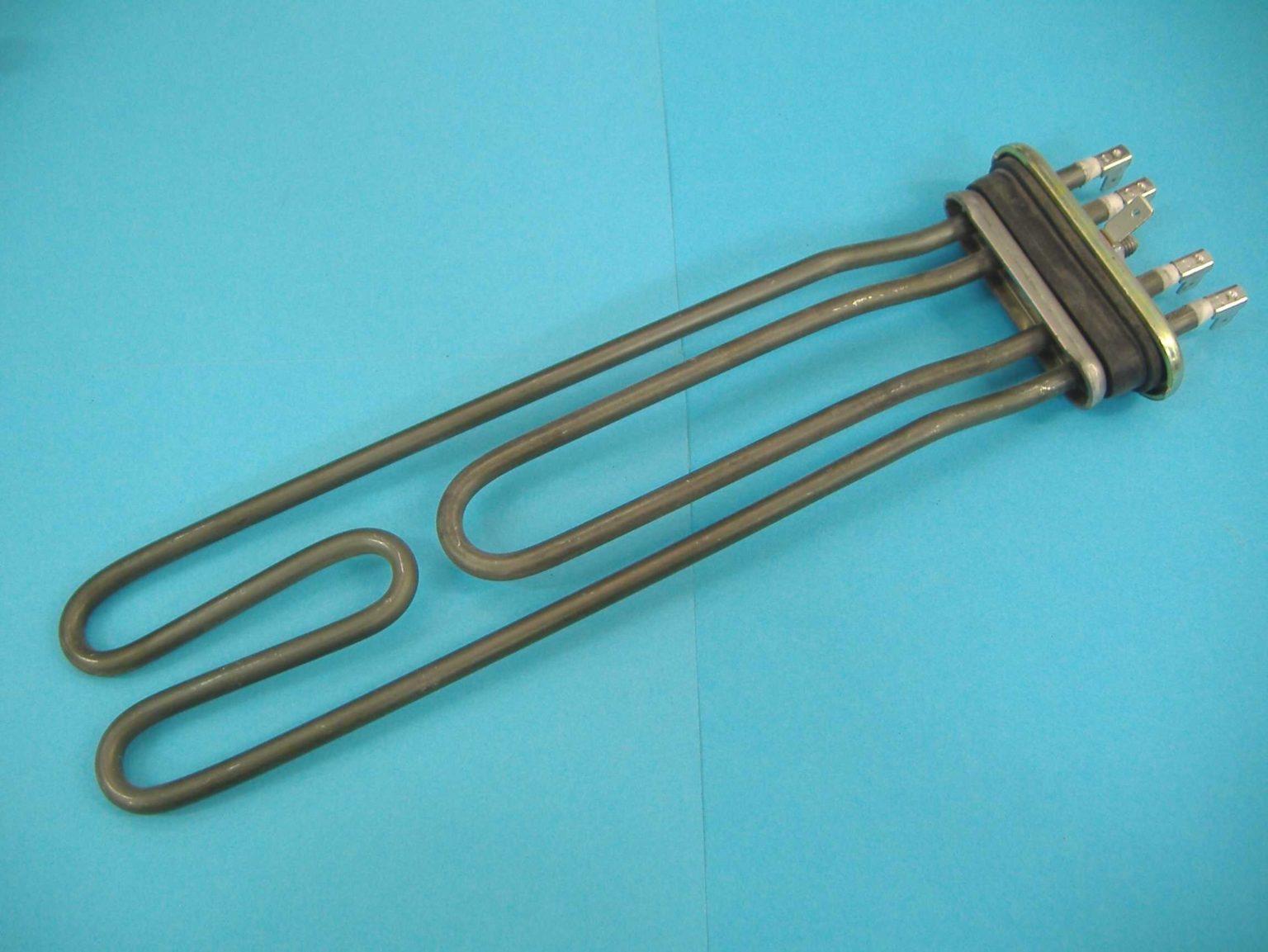

Еще одна итальянская компания снабжает свои изделия сразу двумя видами нагревателей, что значительно сокращает время нагревания воды — один с мощностью 1 кВт, а другой 1,5 кВт. Работают они вместе или по отдельности, что позволяет пользователю отрегулировать процесс нагревания по своему усмотрению. Корпус сделан из сплава, на который есть зарегистрированный патент, состав держится в секрете. Большой плюс — вместо них можно ставить ТЭН от других производителей, например, Атлантик или Гарантерм.

Горение

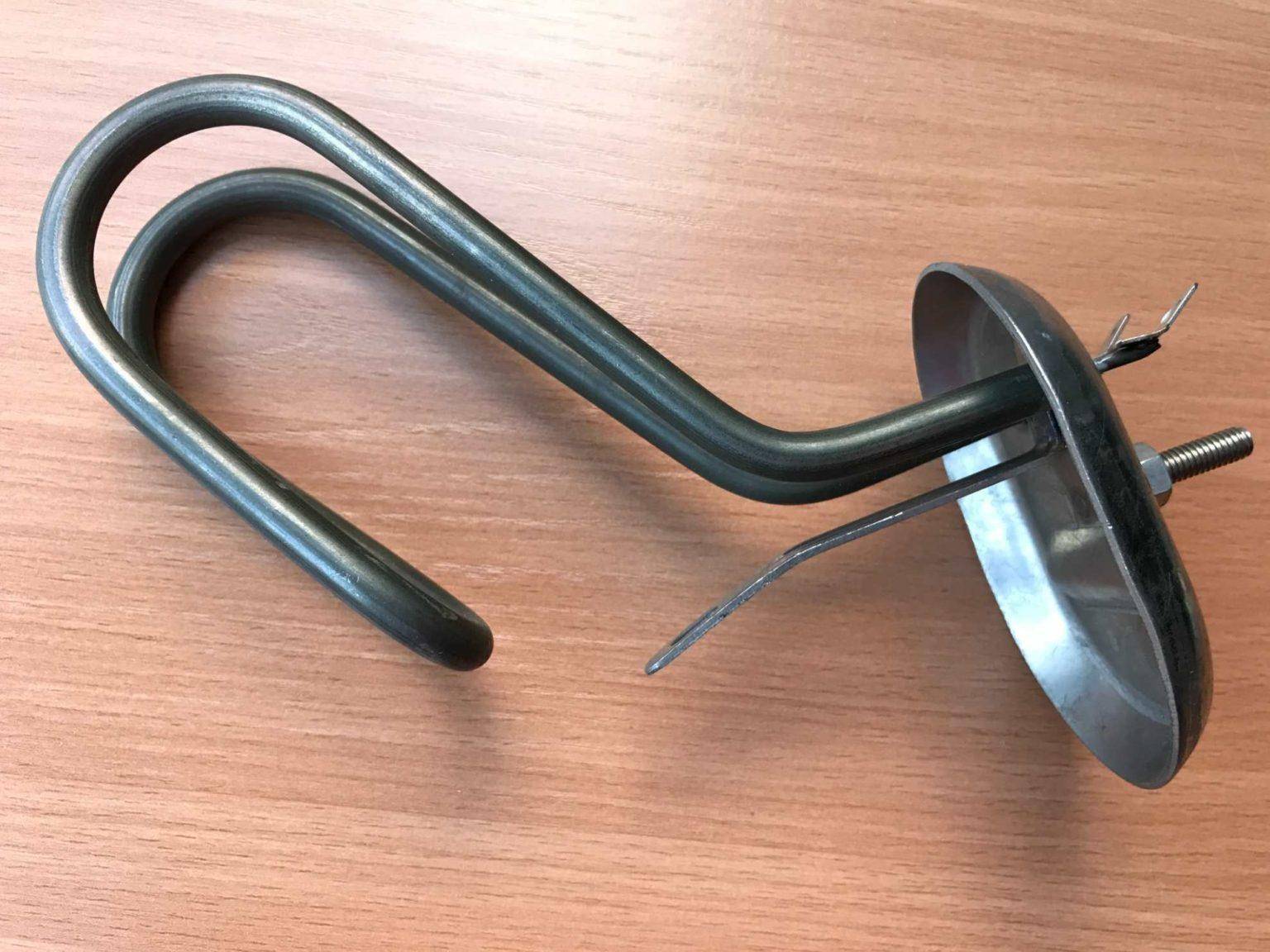

Словенская компания использует нагреватели трубчатого типа, но покрытые защитой из стекловидной глазури или стеклофарфора, аналогичной с эмалью, покрывающей внутреннюю поверхность емкости. Таким образом разработчики успешно борются с появлением накипи и известкового налета, что приводит к частым поломкам этой детали. Вода нагревается до оптимальной температуры в 90C, поэтому при замене и установке нагревателя от другого производителя пользователю надо снизить до 60 градусов, чтобы нагреватель не перегорел.

Обзор трубчатых нагревательных элементов (ТЭН)

Основным источником энергии для подавляющего большинства современных бытовых и промышленных установок, работа которых связана с прогревом различных видов веществ, является электричество

В свою очередь, функционирование таких устройств во многом зависит от одной не очень большой, но важной детали – трубчатого электронагревателя

Современный электронагревательный прибор трубчатого типа представляет собой спираль из нихрома, заключенную в металлическую оболочку, покрытую изоляционным материалом. На концы спирали крепятся специальные контактные стержни, служащие для подключения к источнику питания. В качестве дополнительных опций ТЭНы оснащают термостатами и предохранительными блоками. Принцип действия основывается на общеизвестном законе физики о преобразовании одного вида энергии в другой: благодаря ТЭНам бойлер преобразовывает электрическую энергию в тепловую.

Разновидности и сфера применения приборов

Сейчас выпускается очень много разных типов трубчатых электронагревателей. Не менее разнообразна и сфера их применения: от стиральных машин до промышленных бойлеров. Делая обзор трубчатых нагревательных элементов, можно выделить несколько основных разновидностей:

1. ТЭН с оребрением (ТЭНР) представляет собой изделие круглого сечения с 2 выведенными концами. К его поверхности плотно прилегает оребрение, изготовленное из стальной гофрированной ленты, навитой на оболочку по спирали. Трубчатые оребренные электронагреватели применяются в основном для подогрева воздуха в промышленных или бытовых конвекторах, калориферах и тепловых пушках. Значительно реже их используют для жидкостей. Описание воздушного ТЭНа такого типа говорит о том, что благодаря большей площади поверхности, ваттная нагрузка уменьшается почти в 2,5 раза. Примером данного ТЭНа является ВКС-Терм 45А13-60А13.

2. Патронный ТЭН (ТЭНП) – состоит из нихромовой спирали, заключенной в трубку из нержавеющей стали, заполненной электроизоляционным наполнителем. Контактные выводы в виде стержней или гибких проводов в термостойкой изоляции, расположены с одной стороны нагревателя. Такой тип наиболее распространен. Он используется в бытовых установках для разогрева литейных и пресс-форм, термоплит, масла, жира, воды. Отличается надежностью, экономичным потреблением электроэнергии и долговечностью. Однако стоимость его высока. Например, купить водяной патронный ТЭН-76-3-10/3.0 j 220 можно за 590-615 руб/шт.

3. Блоки ТЭН (ТЭНБ) представляют собой конструкцию из одного или нескольких нагревателей, закрепленных на одном фланце с помощью сварки или пайки. Масло, различные виды жидкостей, в том числе и с агрессивной средой, – чаще всего их подогрев производится посредством ТЭНов блочного типа. По этой причине приборы востребованы в парогенераторах, бойлерах, котлах.

Масляный блочный ТЭН обладает повышенной мощностью, за счет чего может значительно сократить время разогрева вещества. Однако в результате этого возрастают энергозатраты, что отражается на увеличении количества потребляемого электричества. Приборы для нагрева водной среды в бытовых установках, как правило, оснащаются автоматическими регуляторами температуры, которые значительно упрощают работу с ними. Например, ТЭН 1200 Вт с термостатом 220 в, используемый в бойлерах Ariston, в состоянии нагреть до 150 л воды за 60-90 минут и поддерживать ее при температуре +45 ºС в течение 7-8 часов.

4. Для использования в агрессивной среде (кислотные, щелочные растворы) изготавливают ТЭНы из фторопласта. Такие изделия обладают хорошей химической устойчивостью, адгезией, пластичностью и совершенно исключают возможность короткого замыкания. Цена электронагревателя из такого материала достаточно высока и составляет 600 — 3 000 руб/шт.

Общим недостатком описанных типов трубчатых нагревателей являются их большая металлоемкость, высокая стоимость и то, что они не подлежат ремонту.
