От чего зависит скорость нагрева системы
Включение нагрева требует гораздо больше энергозатрат, чем для поддержания оптимальной температуры. Время потребуется не только для разгона системы, но и для преодоления инертности стяжки. Все системы делят на:
- Водяные – проводимость тепла осуществляется с помощью антифриза, растворов этиленгликоля или просто воды.
- Электрические – теплоносителем являются стержни углеводные, инфракрасная пленка или электрический кабель.
У каждой системы есть и положительные и отрицательные моменты. А вот разогрев любой из них зависит от глубины залегания в стяжку и конструкции самого теплопроводника. Ориентировочная скорость нагрева от 1,5 до 2 часов одного кв. м при условии, что стяжка имеет не более 6 см глубины.
Нагрев водяных полов
Специфика водной системы такова, что запуск прогрева достаточно сильно замедлен и составляет 24 часа. Но ноги почувствуют комфорт уже через 5-6 часов. Основное время затрачивается на нагрев стяжки. Как только она достигнет запланированной температуры, начнется отдача в комнату. Поэтому, если стяжка небольшой толщины (до 5 см), тепло пола станет максимально комфортным гораздо быстрей. С другой стороны, когда система отключена, стяжка отдает нагрев, и температура в помещении остается на срок до суток.
Самым большим недостатком устройства остается трудности монтажа, качественно произвести который сможет только мастер-специалист.
Нагрев электрических полов
Электрические теплоносители нагреваются в среднем за 8 минут, все остальное время занимает нагрев периметра стяжки. Для того чтобы температура теплого пола достигла заявленных технических характеристик, потребуется 12-24 часа (зависит от кубатуры помещения). Ноги почувствуют достаточное тепло часа через два. При отключении за счет нагретой стяжки тепло сохраняется чуть более 10 часов.
Отдельным устройством системы является терморегулятор, он предназначен для устойчивого сохранения выбранного режима. Если случается отклонение более чем на 3°, происходит автоматический возврат к заданной температуре.
Стержневые и пленочные системы
Современные технологии предоставляют потребителю еще более быстрые системы нагрева полов. Это стержневые и инфракрасные пленочные полы. Теплоотдача в них проявляется уже в первые часы за счет излучения непосредственно в воздух помещения. Нет затрат на нагрев стяжки и материала напольного покрытия. Для выхода на заданную температуру, достаточно будет 7-10 минут, далее система выходит на режим обогрева кубатуры комнаты.
Водяной теплый пол регулировка температуры

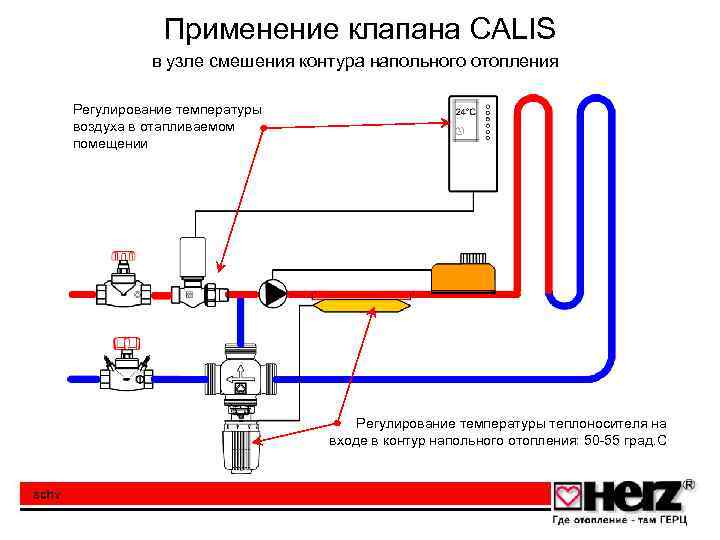

Узел подмеса всегда работает в одном режиме с заданной комфортной температурой теплоносителя (например, 36 °C)

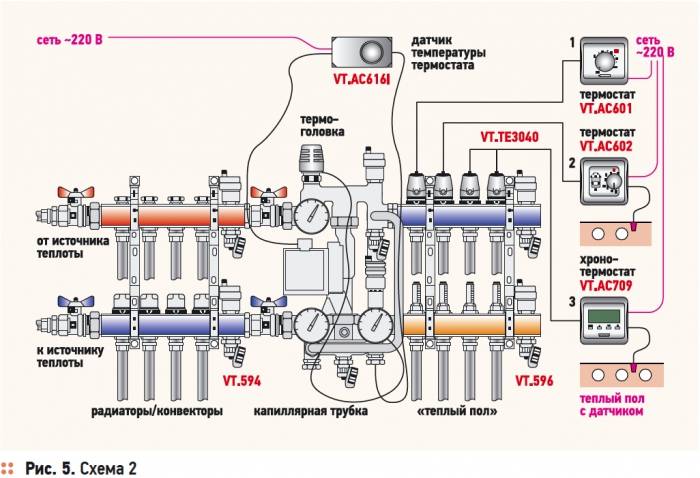

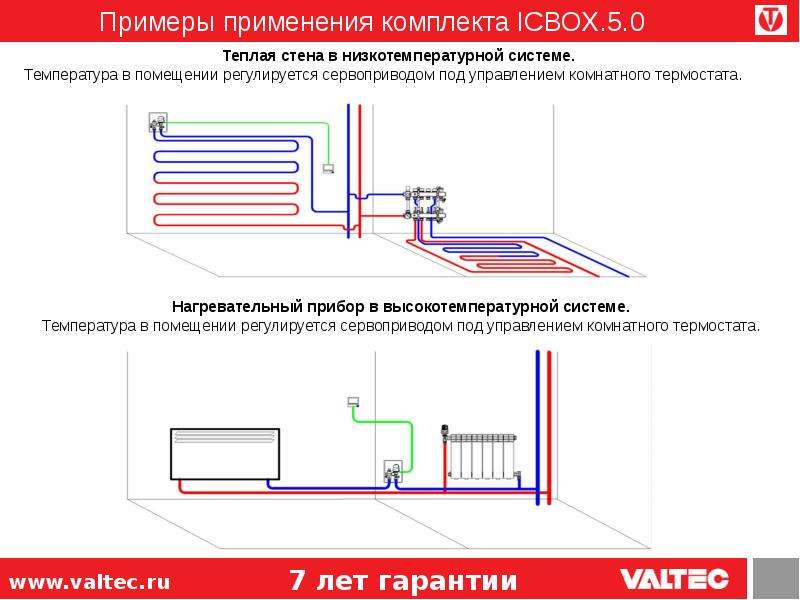

В комнатах, где нам важно регулировать отдельно температуру, устанавливаем терморегуляторы. Завязываем это всё с блоком управления или напрямую с сервоприводами (в случае проводной системы)
По командам с терморегуляторов происходит закрытие или открытие ветки теплого пола и тем самым происходит регуляция.
Есть еще один способ убавить температуру в отдельном помещении, для этого следует немного уменьшить расход теплоносителя по контуру задушив ветку с помощью клапана на подаче. Однако этот метод не позволяет сделать это плавно и точно. Если у вас не стоят расходомеры, то делайте отметки и запоминайте на сколько градусов вы повернули клапан. Иначе придётся все балансировать заново, а это не всегда просто.
Удачи в ваших начинаниях!
Тип греющего кабеля
В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.
Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.
При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.

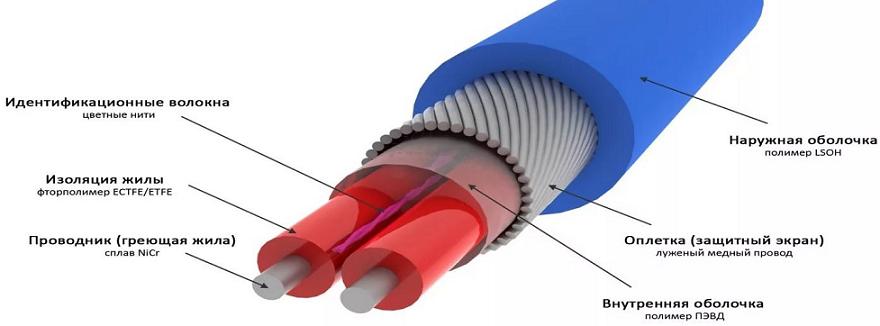

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что холодный соединительный кабель подключается с одной стороны.
Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных производителей, в среднем около 5 мм.

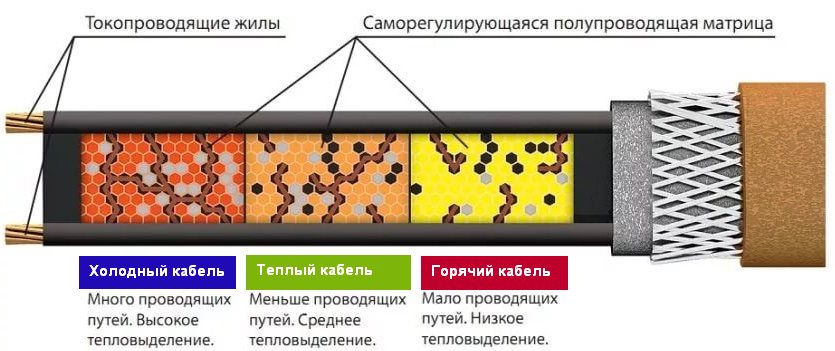

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет. Тем самым провод сильнее “жарит” холодный пол и “еле греет” уже прогретый. Отличительной чертой данного типа является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный, при нагревании мощность падает.
Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности. Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.
Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб, нежели для теплых полов.
Максимальная температура теплого пола
Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется – ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.
Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.
Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.
Прописанные стандарты температуры
Существующий справочник СНИП строго регламентирует температурный нагрев пола: от +26° до +35°. Дополнительная расшифровка параметров:
- Точка 26° является наиболее комфортной. Ее устанавливают в комнатах постоянного нахождения людей.
- Если помещение используется редко, то идеально используемая температура 31°. Такой нагрев практикуют в ванных, санузлах, бассейнах — там, где на пол в качестве покрытия укладывают холодную кафельную плитку.
- Максимально допустимый температурный показатель +35°. Если его превысить, выйдет из строя вся система обогрева.
- Под паркетную доску укладывают систему с максимальным значением 27°. Термические свойства паркета довольно низкие и превышение температуры вызовет деформацию этого напольного покрытия.
- Средняя комфортная для ног температура около 24°, и нагрев воздуха происходит равномерно по всему проложенному системой участку.
Техники регулирования температурного режима водяных полов
Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.
Ручная регулировка
Пример механического терморегулятора для ручного управления температурой пола
Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.
Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.
Групповое регулирование
Схема группового регулирования температуры сенсорными датчиками
Применяется в том случае, когда нужно поддерживать тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.
- Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.

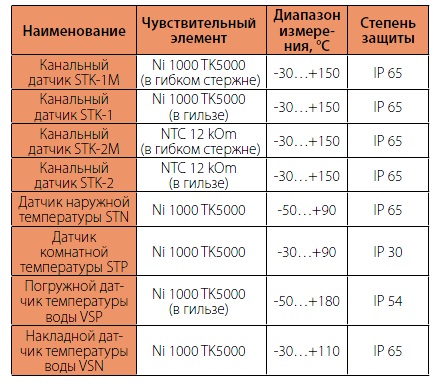

- Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.
Индивидуальное регулирование
Для индивидуальной регулировки температуры применяется система климат-контроля
Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.
Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.
В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.
Регулировка температуры
Какую температуру теплых полов выдерживают напольные покрытия, мы разобрались. Теперь рассмотрим, как отрегулировать температурный режим системы.
Для этого существует два способа:
- регулировка теплового режима теплоносителя, попадающего в контур системы,
- полная остановка подачи теплоносителя.
Начнем с простого варианта – с использования при монтаже труб, рабочая температура которых не превышает 95 градусов. В таком случае на линии подачи системы ставится насос с обратным клапаном, на обратке коллектора монтируется термостат, через который подключают насосную установку. Теплоноситель можно подавать с температурой до 85 градусов. Тепло уходит в пол, в обратку приходит охлажденная вода. В случае ее потепления сработает термостат, насос отключится, система перейдет в режим ожидания. Как только оптимальная температура теплого пола начнет снижаться, система заработает снова.
Кроме того, температуру можно регулировать с помощью смесительных модулей.
Для электрических систем подогрева применяют цифровые, электромеханические и программируемые терморегуляторные устройства. Их монтируют в общую систему параллельно, принцип работы основывается на специальных датчиках, которые способны анализировать изменения температурного режима в помещениях. Как только будет достигнуть максимально установленный предел, теплоносители отключаются. Стоит температуре на несколько градусов понизиться, в систему подается питание, и электрические обогреватели начинают работать. С помощью таких приборов можно сэкономить от тридцати до шестидесяти процентов электрической энергии, сокращая расходы на оплату коммунальных услуг.
Терморегулятор теплого пола
Многих интересует не сам процесс регулировки, а температурный режим, который можно выставить на системе для получения полного комфорта
Но в таком случае следует принять во внимание определенные нюансы. К примеру, некоторые стараются как можно быстрее прогреть пол, начинают игнорировать показания автоматики, выполнять регулировку вручную, после чего весь контур системы разбаллансируется, предвещая скорую поломку
Чтобы подобного не случалось, рекомендуется решить, какой температурный режим вам больше всего подходит, настроить приборы и терпеливо выжидать, когда отопительная система достигнет заданного уровня. Не следует предпринимать самостоятельных действий, пытаясь улучшить работу автоматики, модернизировать их, комбинируя с устройствами от разных изготовителей.
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
- корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
- колба из прозрачного пластика или стекла с нанесенной шкалой;
- поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Нормы температуры в жилых помещениях
Чтобы обеспечить максимально комфортный тепловой режим в своем доме, следует знать, какая температура воздуха является оптимальной для жизнедеятельности человека. А также как правильно ее отрегулировать в случае использования системы «теплый пол».
Так, для комфортного пребывания в помещении достаточно прогревания воздуха до 22–24 °С. При этом показатель нагрева покрытия должен быть несколько выше и варьироваться в пределах от 26 до 35 °С. Именно эти параметры установлены в Строительных нормах и правилах.
Более точный показатель нагрева покрытия, который будет означать оптимальный уровень тепла именно в вашем доме, зависит от следующих факторов.
Постоянно ли находятся люди в конкретном помещении.
- От типа покрытия.
- От теплопотерь конкретного здания.
Температурные нормы для жилых помещений по ГОСТ и СанПиН
Согласно ГОСТу и СанПиН для жилых помещений установлены следующие оптимальные и допустимые нормы температур воздуха:В холодный периодОптимальная температура — 20–22°С, допустимая температура — 18–24°СВ теплый периодОптимальная температура — 22–25°С, допустимая температура — 20–28°СНужно учитывать, что между оптимальными и допустимыми температурными нормами существует разница.В холодный период оптимальная температура воздуха в помещении — 20 — 22 °C, допустимая температура — 18 — 24°СОптимальная температура для жилых помещений — это показатели, которые при длительном воздействии на человека обеспечивают нормальное состояние организма и ощущение комфорта.Допустимые показатели — это значения, которые при длительном воздействии на человека могут привести к ощущению дискомфорта, ухудшению самочувствия и понижению работоспособности, но при этом не вызывают ухудшение здоровья.
Оптимальные и допустимые нормы температуры для жилых помещений по ГОСТ и СанПиНТакже в санитарных нормативах указано, что в угловых комнатах, где 2 стены выходят на улицу, температура воздуха должна быть выше на 2°С.
Максимальная
Максимальные температурные показатели, не должны превышать 27 градусов по Цельсию. Эта норма касается только тех помещений, в которых постоянно проживают люди.

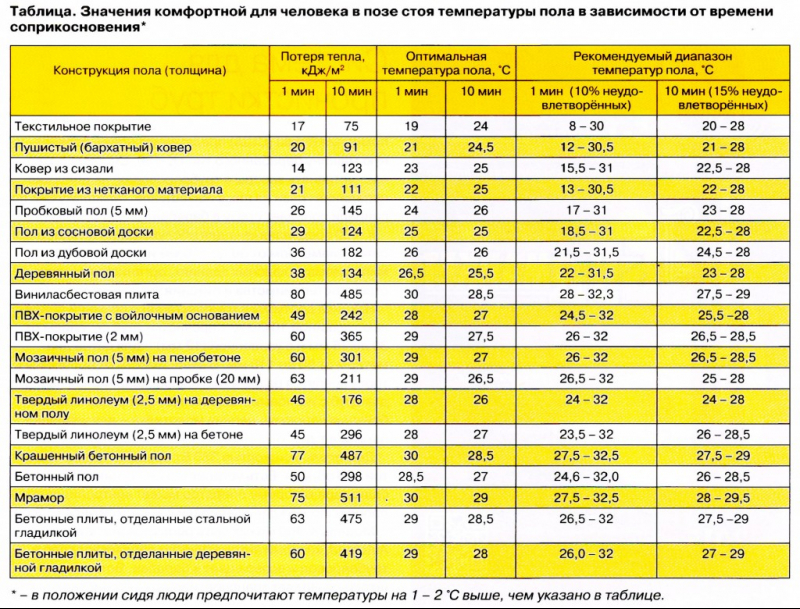

Стоит обратить внимание на следующие максимальные температуры прогревания теплого пола в зависимости от использующихся напольных материалов:
- Если на полу уложен ламинат или же паркет, прогревать теплоноситель более чем на 27 градусов по Цельсию не рекомендуется.
- В большинстве случаев при применении плитки допускает прогревание теплого пола до 28-33 градусов по Цельсию. При этом крайне важную роль играет тип стяжки, особенности эксплуатации помещения и т.д.
Если используется ковровое покрытие, теплоноситель может иметь температуру до 27 градусов по Цельсию.
- Под линолеумом теплый пол разрешается прогревать не более чем до 26 градусов по Цельсию.
- Если на поверхности напольного покрытия присутствует лак, температура прогревания системы теплого пола не должна превышать 21 градус по Цельсию.
Таким образом, при использовании системы теплого пола крайне важно контролировать температуру ее нагревания
Минимальная
Температура напольного покрытия напрямую влияет на комфортность использования конкретного помещения людьми. Это отражается, в том числе, и на их здоровье. Именно поэтому специалисты не рекомендуют, чтобы температурные показатели пола опускались ниже следующих значений:
- В жилых комнатах – ниже 18 градусов по Цельсию.
- В кухне – ниже 18 градусов по Цельсию.
- В туалете – ниже 18 градусов по Цельсию.
- В совмещенном санузле или ванной комнате – ниже 18 градусов по Цельсию.
- В коридоре – ниже 16 градусов по Цельсию.
- В вестибюле или на лестничной клетке – ниже 14 градусов по Цельсию.
- В кладовой – ниже 12 градусов по Цельсию.
Таким образом, необходимо обеспечить температурный режим во всех вышеперечисленных помещениях, превышающий указанные в списке показатели.
При какой температуре пол замерзает? Если по трубам течет вода, то необходимо поддерживать температуру теплоносителя выше нуля, иначе трубы попросту замерзнут. Лучшим вариантом в качестве теплоносителя использовать антифриз, тогда вы можете быть спокойны при температуре до -65 градусов по цельсию.
Кабельный теплый пол температура. Виды нагревательных проводов
Чтобы правильно обустроить тёплый пол , необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.
Резистивная разновидность
Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.
В этом
Резистивный греющий кабель для пола может быть одножильный и двужильный . Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.
Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.
Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.
Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель
Одножильный провод
Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:
- максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
- небольшое потребление электричества;
- экономичность при покупке.
Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:
- ненагреваемый кабель сначала подключают к регулятору температуры;
- основную длину провода располагают под полом в виде «змейки»;
- второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.
Двухжильный греющий канал
Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:
- провода легко укладывать, они не требуют возврата второго конца;
- есть возможность проложить теплоканал самой разной сложности;
- коммутация к терморегулятору происходит с одной стороны;
- напряжение, проходящее через провод, не влияет на электромагнитные импульсы.
Благодаря достоинствам двухжильные провода рекомендуется выбирать для нагревающей системы пола в жилых комнатах.
