Технические характеристики систем отопления: радиаторов, труб, насосов, котлов

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

Автономное отопление из полипропилена
Расширительный бачок системы отопления
Какой газовый котел выбрать: гравитационный или циркуляционный?

Преимущества фанкойлов перед другими системами кондиционирования воздуха

Несмотря на всю свою схожесть с кондиционерами и применяемыми повсеместно сплит-системами, фанкойлы тем не менее имеют существенные отличия от них. Они функционируют на антифризе или же воде, в отличие от кондиционеров, где в качестве хладагента применяется фреон. Это дает фанкойлам существенное преимущество в виде возможности эксплуатации в круглогодичном режиме, как на обогрев воздуха в помещении, так и на охлаждение.

Технические специалисты фирм-установщиков климатического оборудования отмечают, что фанкойлы-чиллеры намного проще в своем монтаже, чем фреоновые аналоги.

Среди основных преимуществ фанкойлов следует выделить:

Кондиционер фанкойл более экономичен за счет прокладки для него трасс из недорогих труб. Как мы помним, в кондиционерах и сплит-системах используется дорогостоящая медная трасса.
Применение такого оборудования имеет минимальные риски развития форс-мажорных, аварийных обстоятельств, что делает ремонт фанкойлов крайне редким явлением.
Фанкойл водяной экологичен и безопасен.
В целом такая климатическая система гибка и независима

Расчет мощности фанкойла можно провести таким образом, что к одному чиллеру можно будет смонтировать несколько фанкойлов, функционирующих в независимом режиме.
Техническое обслуживание фанкойлов и чистка фанкойлов отличаются простотой, что также немаловажно с точки зрения экономии.
Расчет фанкойлов может быть произведен таким образом, что для каждого помещения будет использоваться свой настройка режима работы.
Хорошие интеграционные возможности системы позволяют при необходимости ее расширения постепенно увеличивать мощность фанкойла.
Водяные фанкойлы могут совместно работать с системами отопления и вентиляции приточно-вытяжного типа.

Описываемые нами климатические устройства имеют многочисленные полезные функции. Но, и у них есть некоторые недостатки. Главным из них является шумность системы. Включая в себя несколько вентиляторов, такое оборудование не может изначально работать совсем тихо. Однако, подбирая системы от лучших производителей можно добиться малых показателей шумности.

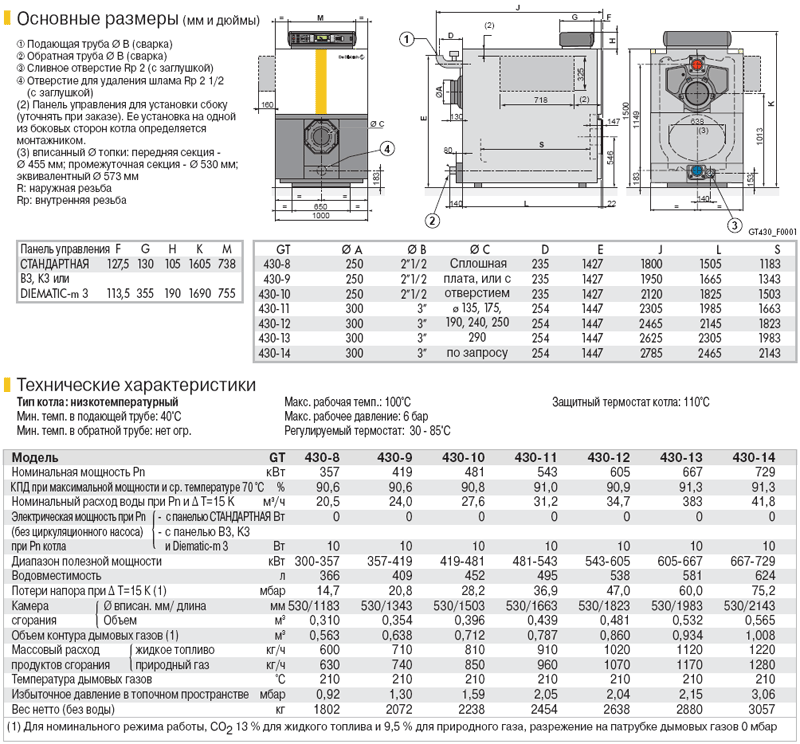

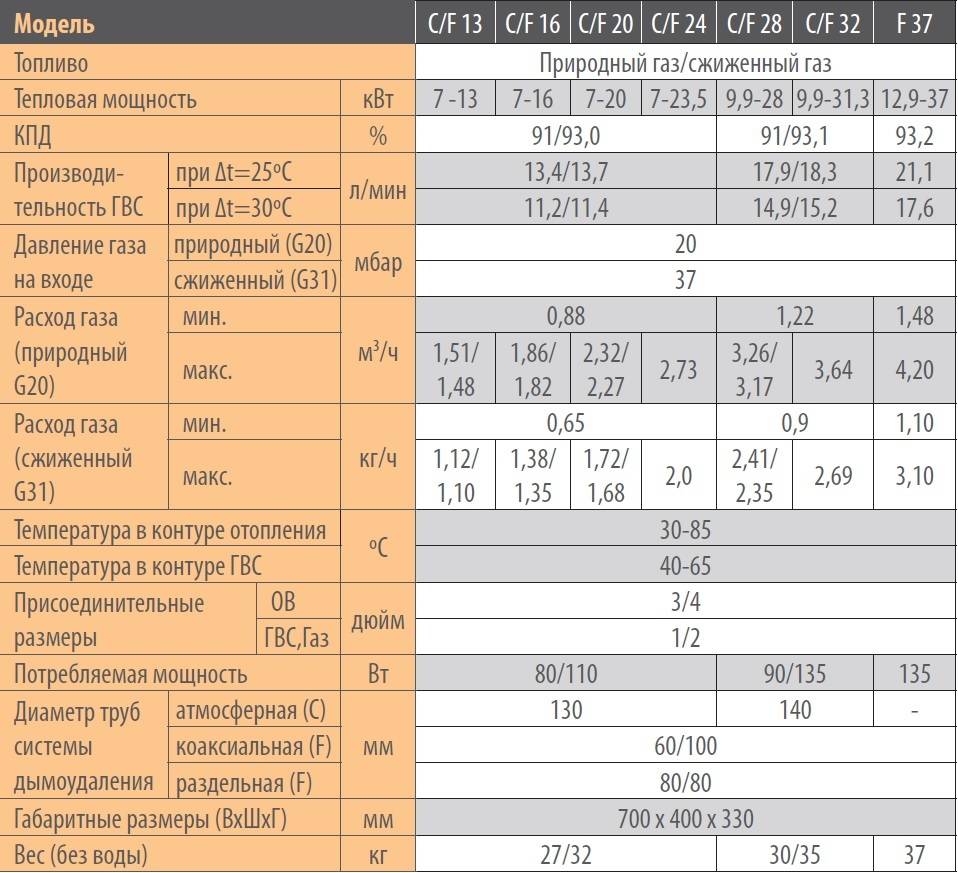

Обзор характеристик котлов

Мощность

Мощность котла — это величина, которая описывает, сколько тепла он может произвести за единицу времени. Обычно она измеряется в киловаттах (кВт). Мощность котла должна быть рассчитана с учетом площади помещения, которое необходимо обогреть. Для этого необходимо учитывать такие факторы, как площадь окон и стен, толщину изоляции и климатические условия в регионе.

Эффективность

Эффективность котла — это показатель, который определяет, насколько хорошо котел преобразует топливо (газ, дрова, уголь) в тепло. Это измеряется в процентах. Чем выше эффективность, тем меньше топлива требуется для обогрева помещения и, следовательно, тем меньше затраты на отопление.

Дополнительные функции

Современные котлы могут иметь различные дополнительные функции, такие как автоматическое управление, таймер, возможность управления смартфоном и т.д. Однако такие функции увеличивают стоимость устройства, поэтому перед покупкой следует внимательно взвесить необходимость каждой из них.

Тип топлива

В зависимости от типа топлива, котлы могут быть электрическими, газовыми, дровяными или угольными. Каждый тип имеет свои преимущества и недостатки, поэтому выбор должен основываться на потребностях и условиях конкретного пользователFи.

Габариты и вес

Габариты и вес котла важны, если у вас ограниченное пространство для установки его в помещении. Иногда приходится снимать дверные проемы и т.д., чтобы установить котел, поэтому необходимо знать точные размеры.

Cамотечная система отопления

В наше время самотечные системы отопления (гравитационная система отопления дома) в частных домах встречается довольно редко. Связанно это с тем что большинство частных домов оборудованы современными, энергоэффективными котлами, требующими принудительной циркуляции теплоносителя. Самотечная система отопления остается актуальной, но ее необходимо правильно собрать и эксплуатировать.

Почему теплоноситель начинает двигаться в трубах, без насоса?

В самотечной системе используется простой физический принцип: холодная вода тяжелее горячей. 1 м³ воды при температуре 30℃ имеет массу чуть более 995 кг. А при температуре 90℃ — 965 кг. Разница около 30 кг на кубометр. Жидкость начинает движение из-за того что, холодный теплоноситель, более тяжелый, вытесняет горячий, более легкий, подчиняясьпринципу гравитации.

Чтобы гравитационная система отопления хорошо работала, требуется максимально подымать температуру теплоносителя, увеличивая разницу в весе.

Как правильно собрать гравитационную систему?

Ниже, приведены условия, соблюдение которых обязательно при монтаже самотечной системы отопления.

Диаметр труб. При сборке самотечной системы отопления, следует использовать трубы с большим сечением. Можно ориентироваться на размер трубы выходящей из котла. Это будет минимальным значением для горизонтальных участков подачи и обратки. В этих трубах сопротивление движению воды должно быть меньше, что благоприятно скажется на потоке теплоносителя при остывании. Заужение подающей и обратной трубы приведет к остановке движения теплоносителя.

Соблюдение уклона

Трубы должны иметь небольшой уклон в сторону движения теплоносителя, который как бы “стекает” из системы, уменьшая сопротивление стоку жидкости, что крайне важно. Кроме этого воздух в системе по наклонённому трубопроводу будет собираться в расширительном баке. Так же если требуется слить воду из такой системы, то соблюденные уклоны позволят это сделать без проблем

Но если существует необходимость иметь горизонтальный участок трубы, то это сделать можно, в нормальной, рассчитанной системе он не повлияет на движение жидкости

Так же если требуется слить воду из такой системы, то соблюденные уклоны позволят это сделать без проблем. Но если существует необходимость иметь горизонтальный участок трубы, то это сделать можно, в нормальной, рассчитанной системе он не повлияет на движение жидкости.

Соблюдение средней линии радиаторов. Она должна быть выше средней линии котла. Связанно это с тем что, холодный теплоноситель не должен быть ниже топки, т.е не нужно тратить энергию самотека на проталкивание холодного “кармашка”. А должен приходить сразу в рабочую камеру. В идеале — установка котла в самой нижней точке, подвал или приямок.

Утеплить главный стояк. Для улучшения работы системы рекомендуется утеплить трубу подачи, что приведет к увеличению скорости жидкости. Особенно важен для недоработанных, косячных систем.

Расширительный бак. Устанавливается вверху, сразу после котла. Воздух высвобожденный в процессе нагрева сразу соберется в расширительный бак и не будет “гулять” по системе.

Самотечная система отопления имеет низкий КПД и требует постоянного долива воды. Кроме этого, соблюдение уклонов труб не всегда благоприятно влияет на внешнюю красоту помещений

Но данные системы, имеют свое важное преимущество. Они энергонезависимы, будут работать в отсутствии электроэнергии. Если данный факт не страшен для “продвинутых” деревень и частного сектора распложённого вблизи городов т.к там оперативнее реагируют на ЧП

То данная система просто необходима для глухих местностей. Где отключение электричества может быть на неделю и больше, что приведет к разморозке отопления

Если данный факт не страшен для “продвинутых” деревень и частного сектора распложённого вблизи городов т.к там оперативнее реагируют на ЧП. То данная система просто необходима для глухих местностей. Где отключение электричества может быть на неделю и больше, что приведет к разморозке отопления.

Расчет гравитационной системы отопления

Порядок расчета и проектирования самотечная система отопления:

Выясните количество тепла, нужное для обогрева каждой комнаты.
Подберите энергонезависимый котел – газовый либо твердотопливный.
Разработайте схему. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Отметим, что не всегда есть возможность разбить разводку на 2 ветви. В этом случае кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке или подвале.

Расчет системы отопления

Чтобы правильно выбрать котел вашего собственного дома необходимо провести некоторые расчеты. А для этого нужно знать площадь отапливаемого дома (обозначение – S) и удельную мощность котла на 10 квадратных метров отапливаемого помещения. Последний параметр учитывается с поправками, все зависит от климатических условий. Его обозначение W уд.

Формула расчета системы

Wкот. = SW уд. / 10W уд. делится по климатическим зонам:

а) для средней полосы России – 1,2-1,5 кВт;
в) для северных районов – 1,5-2,0 кВт;
с) для южных районов – 0,7-0,9 кВт.

Существует упрощенная система расчетов отопительных котлов, где за W уд. принимают единицу. В этом случае мощность котла выбирается из расчета 10 кВт на 100 квадратных метров.Приведем пример. Вводные данные: S = 100 м2. W уд. = 1,2 кВт (Подмосковье).Расчет мощности котла: W кот. = (100 х 1,2) : 10 = 12 кВт.Таким образом, можно составить таблицу, где в первый столбец будут внесены параметры площади дома, во второй столбец мощность отопительного котла. Все показатели учитываются с поправкой для средней полосы России.

60 – 200 до 25;
200 – 300 25 – 35;
300 – 600 35 – 60;
600 – 1200 60 – 100.

Как видно из примера, да и из таблицы тоже, что мощность котла в основном зависит от площади отапливаемого помещения. От этого показателя так же зависит выбор отопительной системы. К примеру, система с естественной циркуляцией воды может быть применена только к дому, площадь которой составляет не более 100 квадратных метров.

Продолжаем считать

Для дома с большей площадью необходимо в наш обогревающий цикл внедрить циркуляционные насосы, они в принудительном порядке будут перемещать горячую воду по системе, что увеличит КПД.

Обогрев дома электричеством

Однотрубная система отопления

Экономим на отоплении

Монтаж электрического подогрева пола в комбинированной системе отопления

В дополнение к основной системе отепления будет устанавливаться теплый пол с электроподогревом под керамическую плитку. Мы уже упоминали, что это оптимальный по всем показателям вариант

Принимаем во внимание, что слой теплоизоляции уже установлен

Инструменты для работы

Шаг 1. Подсчитайте площадь помещения и купите систему теплого пола. Конкретная марка не имеет значения, все ответственные производители выпускают товары с похожими техническими характеристиками. Проверьте комплектность оборудования, изучите прилагаемую инструкцию.

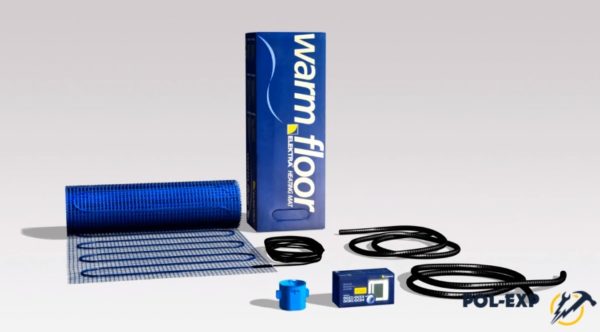

Комплект теплого пола

Шаг 2. Нарисуйте схему помещения с учетом расположения мебели и крупногабаритной бытовой техники. Продумайте раскрой отопительных пластин.

Схема помещения

По схеме будут уложены нагревательные элементы

Шаг 3. Подготовьте отверстие в стене под пульт управления системой, оно может располагаться в любом удобном месте. Но следует попытаться уменьшить расстояние от разводки для запитки, во время определения места монтажа пульта управления продумайте способ подключения питания. Одновременно сделайте канавки для подвода кабелей и датчика. Работать можно при помощи электрического перфоратора или вручную зубилом и молотком.

Штроба и коробка

Шаг 4. Временно при помощи гипсового раствора закрепите коробку пульта, подведите к ней гофрированные шланги электрических кабелей и установки датчика температуры. При этом имейте в виду, что датчик не может располагаться непосредственно у нагревающих элементов, такое положение будет искажать измерения.

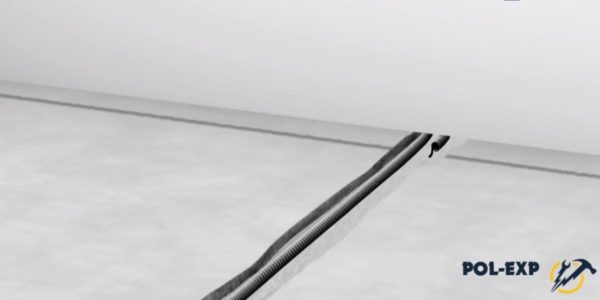

Укладка гофрированных шлангов с датчиками

Штроба заделана раствором

Шаг 5. Уберите с поверхности пола пыль и строительный мусор. Для увеличения прочности поверхности стяжки можно ее прогрунтовать, выбирайте составы глубокого проникновения.

Нанесение грунтовки

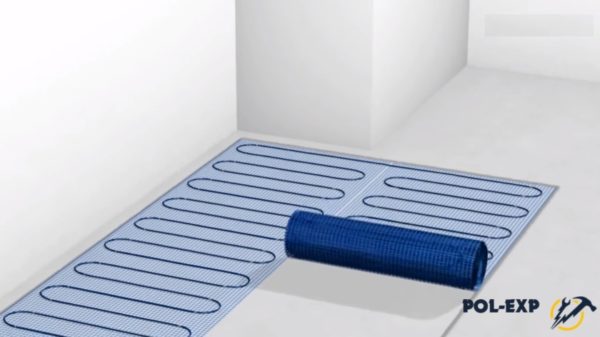

Шаг 6. С учетом предварительно нарисованного эскиза раскладки нагревательных элементов разрежьте их и положите на основание. Работы выполняйте очень внимательно, не повредите токопроводящие элементы.

Укладка и разрезание нагревательных элементов

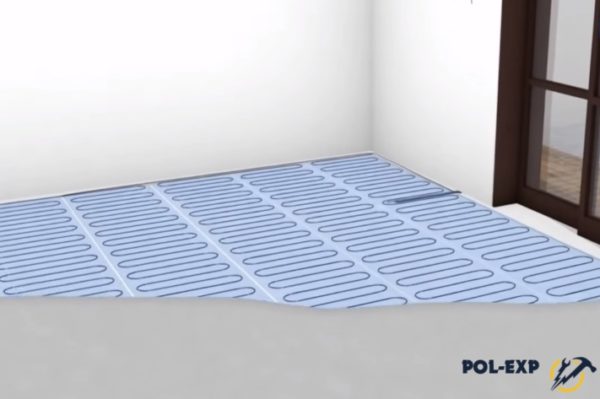

Полотно развернуто, продолжается укладка. Общий провод не поврежден

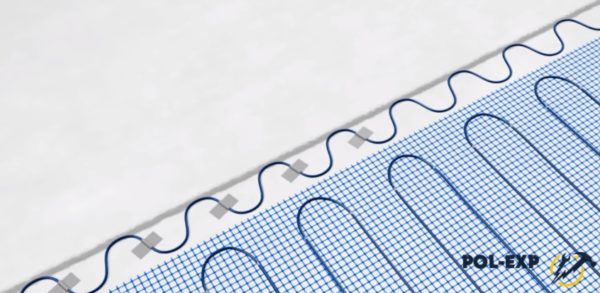

Провод зафиксирован скотчем

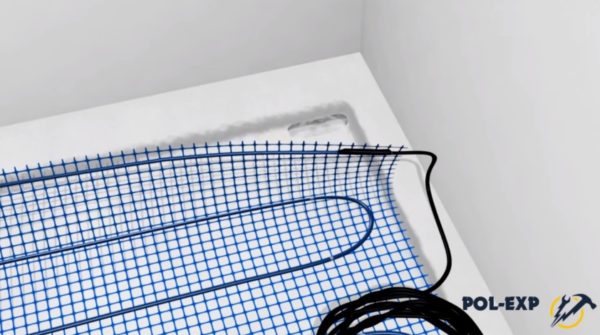

Шаг 7. Присоедините к концевикам контакты для подключения питания. Для того чтобы концевики не выступали над плоскостью пола, под них нужно сделать небольшие углубления.

Подключен провод. В подложке сделано углубление

Шаг 8. Подведите кабели питания к коробке пульта управления. Рекомендуется их прокладывать под плинтусами, в этих местах они не будут перегреваться.

Кабели подведены к коробке

Шаг 9. Установите в гофрированную трубу датчик температуры и заведите его провод в коробку.

Шаг 10. При помощи тестера проверьте надежность и правильность всех соединений. Помните, что по европейским стандартам цвет изоляции провода заземления желтый с зеленой продольной полосой. Сопротивление изоляции должно быть не менее 10 мΩ, прозвоните ее омметром.

Проверка тестером

Проверка омметром

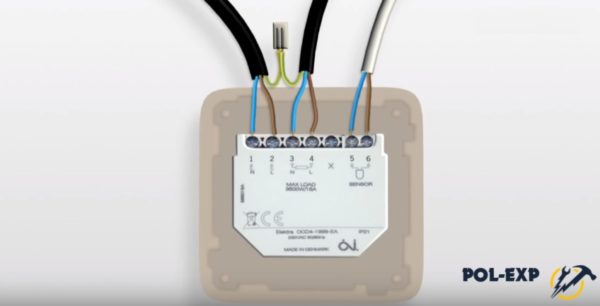

Шаг 11. Согласно прилагаемой схеме подключите все провода к пульту управления. На короткое время подайте питание и проверьте работоспособность всех элементов, отключите питание, подождите, пока нагревательные элементы полностью остынут.

Подключение терморегулятора

Шаг 12. Закройте систему тонким слоем наливного пола.

Заливка наливного пола

Пол отделан керамической плиткой

Включение комбинированной системы делайте в зависимости от температуры в помещении и климатических условий на улице.

Особенности теплоснабжения многоэтажных домов

Схема отопления многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

Конструкция

Давайте разберем конструкции устройства радиатора отопления. При выборе нужно предусмотреть важные параметры.

Фото схемы устройства секционного радиатора

Выбор секционного радиатора дает возможность увеличить его площадь, в панельном никаких изменении произвести не получится.

Из-за этого большинство специалистов рекомендуют секционное устройство, оно гораздо проще в эксплуатации по двум причинам:

Легкая замена вышедших из строя частей прибора.
Увеличение площади обогрева помещения за счет добавления новых секций.

Качество отопительной схемы зависит от межосевого расстояния, оно по вертикали отражает длину отрезка между центрами проводящей и отводящей трубы.

Это стоит учитывать при замене или устранении поломок радиаторов. При разном межосевом расстоянии трубы состыковать невозможно, поэтому, чтобы не тратить деньги попусту убедитесь, что межосевое расстояние совпадает.

Также нужно учитывать толщину труб изделия, если будут слишком тонкими, система засорится гораздо быстрее. Так называемый теплоноситель (то что течет по трубам) часто содержит в себе ржавчину, песок и окалину. Что при оседании снижает эффективность отопления, и даже вызывает поломку в его системе

Именно поэтому очень важно подобрать лучший радиатор для своей отопительной системы, так как от выбора зависит не только обогревание вашего жилья, но и здоровье вас и ваших близких

Ремонт насоса своими руками

Если сломался насос циркуляционный для отопления ремонт своими руками сделать не сложно. Насосы рассчитаны на значительный срок службы, они надежны и долговечны. Но иногда они ломаются. Устройство насосов простое, имеются в продаже любые запасные части, поэтому в случае отказа прибора ремонт можно легко сделать своими руками.

Единственное что нужно знать и строго выполнять, чтобы избежать поломок насоса:

не включать насос «сухим», т. е. без наличия в системе теплоносителя;
не включать насос при открытом байпасе;
не перегревать теплоноситель;
избегать длительных простоев, чтобы не было заклинивания вала из-за окисления;
промывать систему перед отопительным сезоном;
следить за стабильностью напряжения.

Характерные неисправности для «мокрых» и «сухих» насосов несколько отличаются. У сухих повреждаются уплотнительные кольца, и теплоноситель может залить обмотки двигателя, что вызовет короткое замыкание. Максимальный срок службы уплотнительных колец около 2-3 лет, поэтому их нужно сменить раньше, еще до возникновения неисправности. «Мокрые» циркуляционные насосы портятся из-за запуска при нулевой подаче, и при отсутствии жидкости в системе.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Диаметр трубы, мм	Длина труб, м	Диаметр трубы, мм	Длина труб, м
16х2.0	20х2.0
26х3.0	32х3.0
20х3.4	25х4.2
32х5.4	40х6.7

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Двухтрубное водяное отопление

Запустить двухтрубную отопительную систему сложнее, нужно обладать определёнными сантехническими навыками или нанимать квалифицированный персонал. В этой системе от котла отводят две трубы: одну для переноса горячего теплоносителя к батареям, а другую — для возврата остывшей воды в котёл. Главное отличие от вышеописанной однотрубной системы — возможность не только линейного размещения радиаторов, а также древовидного (для многоэтажного дома, например).

В данной системе больше вариантов разводки. Например, горизонтальная (с тупиковой, коллекторной или попутной разводкой) и вертикальная (с разводкой «по верху» и «по низу»).

Горизонтальная тупиковая система самая простая, с самым неподконтрольным температурным режимом. Любой радиатор создает свой контур и чем дальше он находится от котла, тем сложнее поддерживать нужный температурный режим. При тупиковой схеме потоки нагретого и остывшего теплоносителя разнонаправленны.

При попутной разводке потоки теплоносителя движутся параллельно. Из-за этого приходится удлинять систему трубопровода для отведения холодного теплоносителя. Однако в такой сети лучше контролируется температура.

Коллекторную схему больше всего любят профессионалы, хотя и считают её самой разветвленной и трудоёмкой. В каждый радиатор заводят отдельный трубопровод с теплоносителем. Здание и сооружение в этом случае прогревается максимально равномерно, к тому же можно отключать отдельные неиспользуемые отопители.

Вертикальная схема с нижней разводкой выглядит так: от котла вверх идёт к радиатору на верхнее неиспользуемое помещение труба стояка. От радиатора спускается обратка, проходя через два-три этажа. В подвальном помещении также стоит радиатор. При движении теплоноситель снова попадает в котёл. Иными словами, в любом помещении проложена пара труб.

Вертикальная схема с верхней разводкой очень похожа на вышеописанную. Вначале разводку труб проводят на каждый радиатор верхнего этажа. К нижним этажам прокладывается только одна труба. Таким образом, обратка интегрирована в радиатор и переносит теплоноситель в котёл. Экономия очевидна, ведь на каждом нижнем этаже всего одна труба.

Какие особенности подключения водяной отопительной системы

Отопительные системы на воде бывают двух разновидностей: с естественной и принудительной циркуляцией теплоносителя. Главным отличием одной системы от другой является наличие насоса.

Преимущества системы с естественной циркуляцией:

самое дешёвое решение;
не нужен переменный ток в сети;
подойдет отопительный котёл любого типа.

Недостатки системы с естественной циркуляцией:

малый КПД;
тепло по батареям распределено неравномерно;
обязательно использование металлического трубопровода.

Преимущества системы с принудительной циркуляцией:

подойдут трубы любого диаметра;
термостатирование теплоносителя в любом помещении;
равномерное распределение тепла по комнатам.

Недостатки системы с принудительной циркуляцией:

шум от работающего насоса;
зависимость от электричества;
увеличение площадей, задействованных для инфраструктуры.

В последние годы системы с принудительной циркуляцией являются более популярными. Главной их положительной чертой является малая инерционность. В малых по диаметру трубах циркулирует меньше теплоносителя, но нагревается он быстрее. На поддержание нужной температуры расходуется минимум энергии и отопление обходится недорого. Большинство современных водонагревателей управляются автоматикой, избавляя владельцев от хлопот.

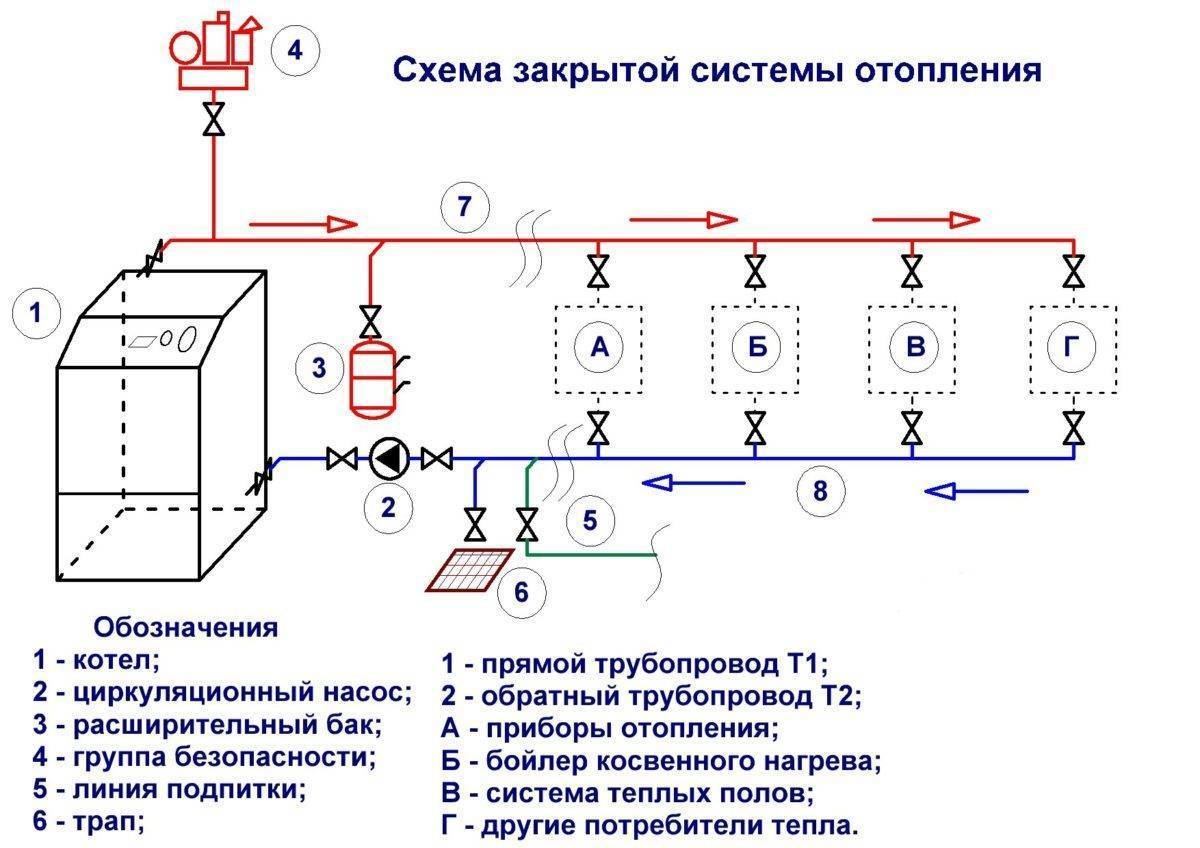

Системы с принудительной циркуляцией бывают открытого и закрытого типа. Они зависят от типа расширительного бачка. Открытая ёмкость соответствует открытой системе, мембранная — закрытой. Выбрать бак можно ориентируясь на расход теплоносителя из расчёта 1-литровый бачок на 10 л теплоносителя.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

диаметр и пропускную способность труб;
местные потери давления на участках;
требования гидравлической увязки;
общесистемные потери давления;
оптимальный расход воды.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор ).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал 5, спальня 18 и т.д.).

Комплексные задачи — минимизация расходов :

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
стабильность и надёжность;
бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

по удельным потерям (стандартный расчёт диаметра труб);
по длинам, приведённым к одному эквиваленту;
по характеристикам проводимости и сопротивления;
сопоставление динамических давлений.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Согласно полученным данным осуществляют подбор насосов.

Комплексные задачи — минимизация расходов:

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
стабильность и надёжность;
бесшумность.

Медные трубы для отопления

Трубопроводы из меди известны благодаря своим высоким показателям:

Срок службы – более 80 лет;
Термическая стойкость – от – 150 до +250С;
Прочность – выдерживает давление до 45 – 55 кгс/см2;
Неподверженность коррозии и большинству других негативных факторов.

Медные трубы делят на 2 основных типа:

Неотожженная;
Отожженная.

Неотоженная труба не имеет пластичности, выпускается в отрезках разной длины. Отожженная труба благодаря термообработке несколько теряет в прочности, зато приобретает высокую гибкость и пластичность.

Соединение трубопроводов производится двумя методами – пайкой специальным припоем и с помощью компрессионных медных (или латунных фитингов).

Эти виды медных труб универсальны для применения в системах обогрева любого типа. Труба не склонна к образованию отложений.

Стоимость медных труб высока – от 200 рублей и выше за 1 метр. Монтаж тоже имеет свои трудности – если компрессионные фитинги можно смонтировать самостоятельно, то для пайки понадобится оборудования и приличный уровень опыта.

Все металлические трубы обладают высокой степенью теплопроводности материала, поэтому часто требуется проведение мероприятий по тепловой изоляции коммуникаций.

Описание отопительных приборов

Радиаторы

Основная статья: Радиатор отопления

Радиатор — конвективно-радиационный отопительный прибор, состоящий либо из отдельных колончатых элементов — секций с каналами круглой или эллипсообразной формы, либо из плоских блоков с каналами колончатой или змеевиковой формы.

Радиаторы чугунные секционные — широко применяемые отопительные приборы — отливаются из серого чугуна в виде отдельных секций и могут компоноваться в приборы различной площади путём соединения секций на ниппелях с прокладками из термостойкой резины. Основные достоинства чугунных секционных радиаторов — хорошая теплоотдача и выдерживают относительно высокое давление теплоносителя. Большой диаметр проходного отверстия и малое гидравлическое сопротивление большинства чугунных радиаторов позволяют успешно использовать их в системах с естественной циркуляцией. Недостатки чугунных радиаторов — трудоемкость монтажа, не самый привлекательный внешний вид и большая тепловая инерция.
Алюминиевые секционные радиаторы имеют очень хорошую теплоотдачу, низкую массу и привлекательный дизайн. К недостаткам можно отнести то, что они подвержены коррозии, которая усиливается при наличии в системе отопления гальванических пар алюминия с другими металлами.
Биметаллические секционные радиаторы (имеющие алюминиевый корпус и стальную трубу по которой движется теплоноситель) сочетают в себе достоинства алюминиевых радиаторов — высокая теплоотдача, низкая масса, хороший внешний вид и, кроме того, при определенных условиях имеют более высокую коррозийную стойкость и обычно рассчитаны на большее давление в системе отопления. Их основной недостаток — высокая цена. Благодаря тому, что эти радиаторы способны выдержать большое давление, они могут использоваться в городских квартирах.
Стальные панельные радиаторы наиболее часто используются при индивидуальном отоплении. Стальные панельные радиаторы обладают небольшой тепловой инерцией, а значит, с их помощью легче осуществлять автоматическое регулирование температуры в помещении.

Гладкотрубные приборы

Гладкотрубный прибор — прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.

Конвекторы

Конвектор — прибор конвективного типа, состоящий из двух элементов — ребристого нагревателя и кожуха. Конвектор передает в помещение конвекцией не менее 75 % полного количества тепла. Кожух декорирует нагреватель и способствует повышению скорости естественной конвекции воздуха у внешней поверхности нагревателя К конвекторам относятся также плинтусные отопительные приборы без кожуха.

Ребристые трубы

Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.

Трубы из сшитого полиэтилена для отопления

Сшитый полиэтилен, в отличие от ПНД и ПВД (полиэтилена низкого и высокого давления), обладает повышенными температурными показателями, не разрушается под воздействием ультрафиолета. Это обусловлено наличием увеличенного количества связей (сшивки) в структуре материала.

Степень сшивки материала имеет различные значения (от 60%), от нее напрямую зависят технические показатели изделия. Рабочая температура заявляется в 90С, при этом рабочее давление теплоносителя не должно превышать 6 кгс/см2 (при 80С – 8 кгс/см2, при 70С – 10 кгс/см2). Номинальное давление составляет 16 кгс/см2. Труба может быть однослойной и многослойной. Труба имеет максимальное тепловое расширение среди всех полимерных изделий. Для уменьшения величины теплового расширения выпускаются армированные алюминием изделия.

Сборка сетей из сшитого полиэтилена производится компрессионными и запрессовочными (прессовыми, обжимными) фитингами из латуни или высокопрочного пластика. Этот тип труб наиболее применим в автономных системах отопления, имеющих невысокую рабочую температуру, в низкотемпературных комплексах водяных теплых полов.

Все полимерные трубы обычно не требуют тепловой изоляции, не подвержены образованию отложений, имеют высокий уровень шумоизоляции. Стоимость материала ниже, чем цена на металлические изделия. Монтаж всех пластиковых труб практически всегда можно провести самостоятельно.

Выбор трубопроводов для систем отопления важен с точки зрения максимального срока эксплуатации, хороших показателей надежности и гидравлики, низкой стоимости. Здесь можно выделить самые дорогие и надежные трубы – медные и нержавеющие, средний сегмент – практически все полимерные (пластиковые) трубы, и наиболее слабый вариант – простая сталь.

Описание технических характеристик компонентов отопления: радиаторов, труб, насосов и котлов
