Принцип работы и разновидности таймеров для выключения света

Что это такое?

Розеточное программируемое устройство на 220 В конструктивно представляет собой устройство обычной розетки, единственное различие заключается в наличии встроенного таймера.

Конструкция и принцип работы

Механическое устройство такой розетки оснащается рычажком, а электронное — системой электронного управления с клавишами и цифровым экраном. При необходимости допускается отдельное подключение и программирование таймеров, которые врезаются в проводку или к группе электрического оборудования.

Принципа действия основан на коммутации контактов. Метод коммутации в устройствах заключается на замыкании проводников в результате срабатывания временного реле.

Nikolay Kaposhko рассказал о принципе работы механического устройства с таймером.

Предназначение и варианты использования

Эксплуатация и применение розетки с таймером актуально для экономии энергии, которую потребляют электроприборы. Использование таких устройств обеспечивает не только экономию, но и автоматическое управление питанием в доме или квартире. Многие модели электрических розеток для низких или высоких температур можно запрограммировать так, чтобы они могли включать или выключать полив огорода. То же самое касается активации освещения на определенных участках территории или в комнатах квартиры. Благодаря широкому назначению розетки могут использоваться для регулировки отопления в доме или отключения и активации бытовых приборов.

Использование таких устройств дает возможность производить настройку программы включения в указанное время:

• насосов;
• кондиционеров;
• вентиляторов и прочих устройств.

С учетом типа определенной модели, а также ее технических характеристик, устройство позволяет осуществить конфигурирование двух типов программ:

1. Суточная. В этом случае все настройки вбиваются на одни сутки и выполняются в течение 24 часов.
2. Недельная. С помощью этой функции у потребителя есть возможность настроить начало и конец работы электрического оборудования и устройств на каждый день недели.

С помощью таких устройств с таймером включения и выключения можно сразу решить несколько задач:

1. Управлять бытовой техникой и оборудованием. Автоматическая активация мультиварки, стиральной машины и других устройств может быть полезна для хозяйки.
2. Управлять светом и осветительными приборами. Если вы хотите предотвратить проникновение преступников в дом, то можно настроить автоматическую активацию музыки или освещения. Это позволит создать у злоумышленников впечатление и эффект наличия хозяев в помещении.
3. Автоматизировать сельскохозяйственные работы, в частности, речь идет только о тех процессах, выполнение которых не требует вмешательства человека. К примеру, можно автоматизировать работу вентиляции в теплицах и т. д.

О назначении устройств с таймерами рассказал канал ChipiDip.

Поиск на сайте

Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта. Фаза А через КМ1. От КЗ короткого замыкания схему управления защищает предохранитель PU В нормальных обстоятельствах контакт реле Р замкнут. Порядок сборки смотрите в следующем видео. Мощность двигателя зависит в большей степени от железа и сечения провода. Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство. Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет замкнёт контакты ПМ для пуска двигателя и контакт ПМ4, который даст возможность при отпускании кнопки пуска продолжать работу и не отключить магнитный пускатель называется самоподхватом. Нормальное состояние, когда контакты разомкнуты. Такая схема обычно нарисована на крышке. Контакты КМ2.

На клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Снимается оно с контактов T1, T2, T3. Они не дают возможности включиться обоим пускателям одновременно. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Обозначаются зеленым, белым или другим нейтральным цветом. Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Рейтинг лучших умных розеток

Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

1. Xiaomi Mi Smart Power Plug

С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.

• Страна-производитель – Китай;
• Материал корпуса – термопластик;
• Масса – 65,5 г;
• Способ управления – Wi-Fi;
• Средняя стоимость – 1000-2000 руб.

2. TP-Link HS100

Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.

• Страна-производитель – Китай;
• Материал корпуса – поликарбонат;
• Масса – 135 г;
• Способ управления – Wi-Fi;
• Средняя стоимость – 2000 руб.

3. Redmond RSP-103S

Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.

• Способ установки – накладная;
• Входное напряжение – 220-240В;
• Максимальная сила тока – 10А;
• Тип управления – Wi-Fi;
• Средняя стоимость – 1000 руб.

4. SENSEIT GS4

SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.

• Максимальная мощность – 3500 Вт;
• Максимальная сила тока – 16А;
• Разъемы для подключения дополнительных датчиков – 2 шт.;
• Способ управления – 2G, 3G и 4G/LTE;
• Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).

5. Rubetek RE-3301

Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.

• тип – накладная;
• тип управления – Wi-Fi;
• входное напряжение – 230В;
• максимальная сила тока – 11А;
• средняя стоимость – 3200 руб.

6. Sonoff S26

Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое – необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.

• входное напряжение – 100-250В;
• частота переменного тока – 5,-60 Гц;
• тип управления – Wi-Fi;
• предельная мощность – 2 кВт;
• средняя стоимость – 1200 руб.

7. Телеметрика T40

Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.

• производитель – Китай;
• материал корпуса – термопластик;
• масса – 90 г;
• удаленное управление – через GSM;
• средняя стоимость 6500 руб.

8. Умная розетка «Яндекс»

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.

• способ размещения – накладная;
• тип управления – Wi-Fi;
• входное напряжение – 230В;
• максимальная сила тока – 16А;
• средняя стоимость – 1200 руб.

Функции таймеров

Электрические и электромеханические таймеры используют для автоматического контроля не только освещения, но и других электроприборов: обогревателей (в том числе систем тёплого пола), кондиционеров, вытяжек и прочего. По сравнению с постоянным ручным переключением устройств, в использовании реле времени есть следующие преимущества:

экономия электроэнергии;
постоянная поддержка в помещении нужной температуры и уровня освещения — к примеру, таймер может включить обогреватель или кондиционер за некоторое время до прихода человека домой и уже создать комфортные условия в комнате перед его появлением;
возможность контролировать дворовое и садовое освещение, а также прочее находящееся снаружи оборудование (например, системы полива растений) не выходя на улицу;включение и выключение электроприборов по строгому расписанию даже при отсутствии рядом людей — особенно важно для аквариумов и террариумов, в которых правильная работа фильтров, светотепловых ламп, обогревателей и прочего оборудования жизненно необходима для обитателей;
своевременное отключение бытовой техники после того, как включивший оборудование человек уже ушёл — широко используется в конструкциях плит и стиральных машин, так как для этого подходят даже простейшие механические таймеры.

Таким образом, реле времени довольно распространены и встречаются повсюду в повседневной жизни человека. Они недороги, но значительно увеличивают комфорт и экономят время и силы, что и принесло им популярность.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

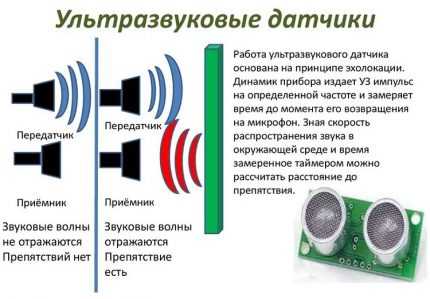

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Электронные таймеры

Электронные таймеры, отличаются друг от друга в основном дизайном внешней формы и  парой функций. Одни имеют функцию перехода на летне-зимнее время, другие функцию реагирования на движение ( включаются при приближении к прибору включенному в таймер).

Все электронные таймеры снабжены переключателем, позволяющем работать включенному в него эл.прибору на прямую, минуя настройки самого таймера. Электронные таймеры имеют собственные аккумуляторы, не дающие сбиваться настроенной программе при отключении электроэнергии в сети. Как только питание вновь появляется, таймер работает по заданной программе.

Как пользоваться розетками с таймером: рекомендации по настройке

Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.

Как пользоваться розетками с таймером (механическим или электронным):

1. Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.
2. Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.

Настройка механической розетки с таймером: инструкция по эксплуатации

У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.

Самым простым в использовании является механический таймер

Процесс настройки большинства механических моделей выглядит следующим образом:

Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить.
Необходимо установить отметку на разъеме с таймером на текущее время

При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке

Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия.
Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.

После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.

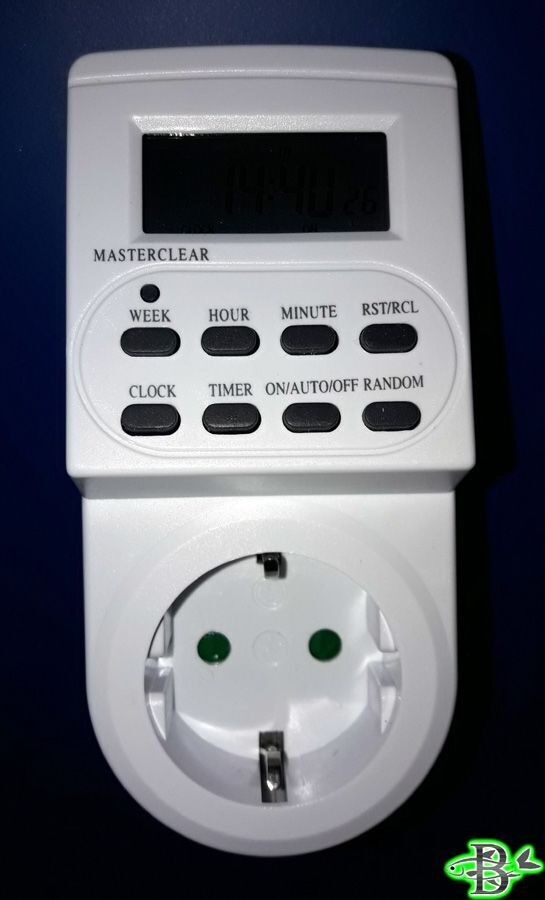

Настройка электронного таймера Masterclear: инструкция производителя

Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.

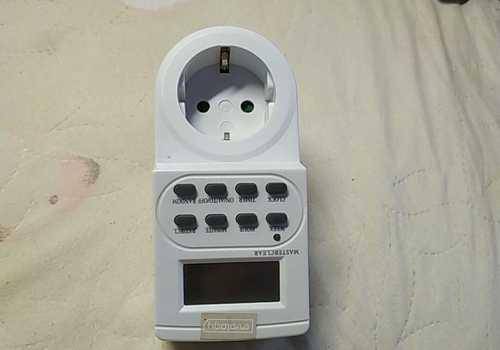

Двойная розетка Masterclear с таймером включения/выключения

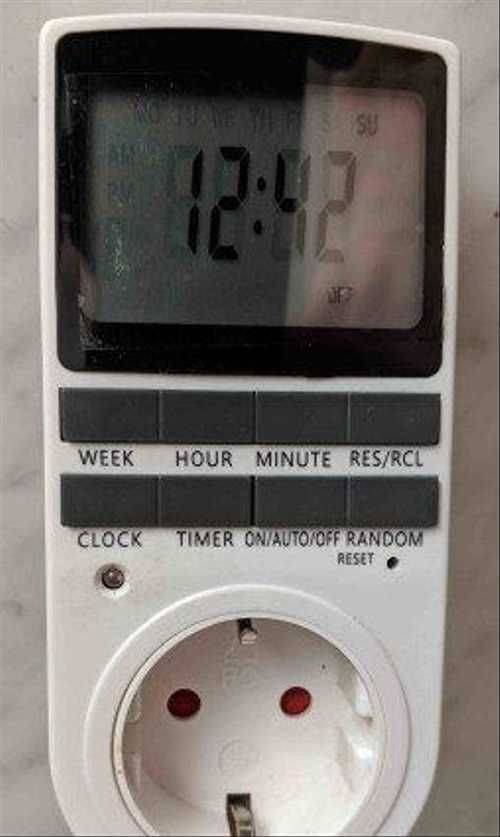

Как настроить розетку с таймером электронного типа:

1. Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
2. Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
3. Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
4. Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
5. Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
6. Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
7. Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».

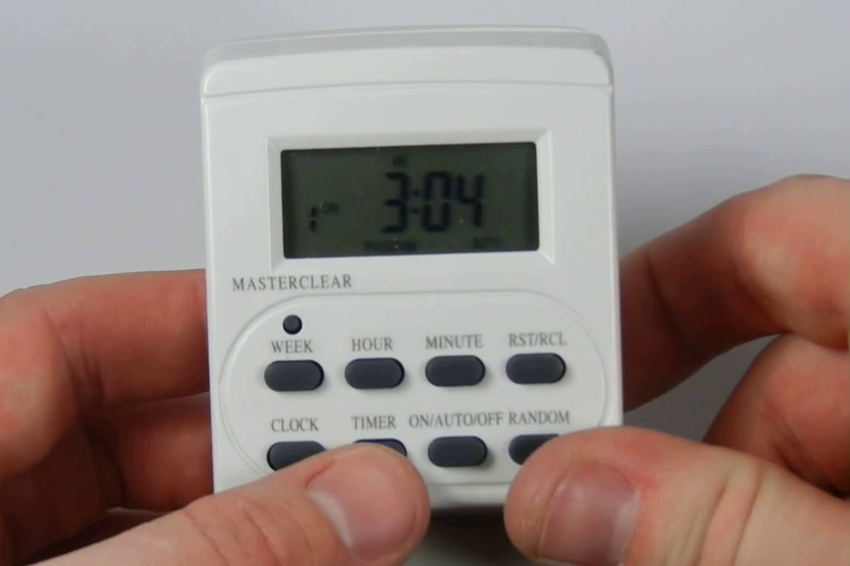

Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ

Популярные модели таймеров

Таймер включения и выключения электроприборов не является широко востребованным электроустановочными изделиями в нашей стране. Тем не менее, в связи с растущей заинтересованностью пользователей в снижении потребления энергоресурсов, подобное оборудование постепенно завоёвывает своего потребителя. Подобные приборы можно купить в магазинах и торговых сетях, специализирующихся на электротехнической продукции. В данном разделе статьи приведены наиболее востребованные модели розеток с таймером.

Theben Timer 26

Эта достаточно простая модель с механическим таймером производится в Германии.

Её отличительными особенностями являются надёжность и продолжительные сроки эксплуатации.

Внешний вид модели «Theben Timer 26»

Таймер во время использования шума не производит, что удобно при использовании, а рабочий цикл включения/отключения сопровождается характерным щелчком. Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2018 года, составляет 1 800 рублей.

Theben Timer 26

Feron TM32

Модель оснащена механически таймером суточного действия. Отличается простотой использования и надёжностью. Средняя стоимость, по состоянию на II квартал 2018 года, составляет 400 рублей.

Модель «Feron TM32»

Feron TM22/61925

E.Next e.control.t11

Эта модель с механическим таймером производится в России.

Модель «E.Next e.control.t11»

Её отличительными особенностями являются простата настроек и удобство использования.

Средняя стоимость, по состоянию на II квартал 2018 года, составляет 500 рублей.

E.Next e.control.t14

Ещё одна модель отечественного производства, имеет в своей конструкции электронный таймер.

Период доступного программирования составляет одну неделю с возможностью заданию циклов работы для каждого из этих семи дней.

Электронный таймер розетка, модель «E.Next e.control.t14»

Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2018 года, составляет 2 000 рублей.

Feron TM22/61925

Модель с электронным таймером, также выпускаемая в России. Относится к сегменту бюджетной техники, её средняя стоимость, по состоянию на II квартал 2018 года, составляет 800 рублей. Модель не отличается надёжностью, что подтверждает сам производитель, давая гарантию на две недели эксплуатации устройства.

Модель «Feron TM22/61925»

Тем не менее, модель востребована пользователями, о чём говорят их отзывы.

Feron TM22/61925

Как настроить таймер розетку для правильной работы

На большинстве розеток с таймером присутствуют такие кнопки как TIMER, WEEK, DAY, ON, OFF, AUTO. CLOCK, MINUTE, HOUR. С их помощью осуществляется настройка таймера на определенный режим работы.

• Розетка с таймером инструкция по эксплуатации и настройке:
• Данный вариант инструкции актуален для большинства моделей розеток с таймером, но не для всех. Поэтому, перед началом работы, ознакомьтесь с инструкцией, которую предоставляет производитель.
• Для начала нажимается кнопка включения розетки, после появления на ее дисплее разных значков, следует нажать кнопку включения и настойки таймера.
• Далее следует обозначить период настройки – сутки или целая неделя. Чередуя кнопки обозначения часов и минут, выберите интервал работоспособности таймера.
• Завершает процесс настройки розетки кнопка нажатия таймера. Для того, чтобы просмотреть заданные настройки следует удержать кнопку таймер на протяжении пяти секунд.
• Кнопка клок, при ее наличии делает настройки актуальными. Рекомендуем перед началом работы записать время включения и выключения таймера на листе бумаги, особенно если производится настройка розетки на пятидневный режим работы.

Если у вас таймер-розетка механического типа, то процесс е настройки осуществляется гораздо быстрее. Для того, чтобы запрограммировать розетку, следует интервал ее работы на специальном дисплее, который вращается по кругу. Сегменты, которые разделены на 15 или 30 минут обозначают период работоспособности розетки. Учтите, что не следует забывать о включении самого прибора, таким образом, розетка с таймером начнет функционировать в ранее заданном режиме.

Кроме того, различают розетки с наличием таймера отключения. При этом, включение прибора не регулируется. Для настройки таких розеток тянется специальное кольцо, на котором имеется специальный индикатор.

Режим работы электрического прибора определяет цветовое расположение индикатора. Зеленый цвет означает отключение прибора, желтый – его работоспособность, а красный – возникновение замыкания или неполадок с электросетью. Для установки точного времени работоспособности розетки, они имеют шкалу, на которой и указывается данный факт.

Например, у модели розетки с таймером «Эксперт» имеется в наличии два режима работы, для переключения которых используется как кнопка, так и боковая часть. Первый режим обеспечивает постоянную работоспособность, а второй – периодическую. Таймер и батарея обеспечивают сохранение настроек на протяжении более чем четырех суток без электричества.

На электронных таймерах включения розетки имеется возможность регулировки их работоспособности более чем в 150-ти вариациях. Кроме того, они снабжены функцией присутствия, которая является дополнительным охранным элементом жилища во время отсутствия в нем хозяев.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

1. Акустические.
2. Инфракрасные.
3. Ультразвуковые.
4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Особенности электромеханического таймера

Розетка с дисковым таймером механическая программируется при помощи вращающегося исполнительного диска и кнопок (лепестков), размещённых по его окружности. На диске нанесены риски с 15 или 30 минутными интервалами. При помощи кнопок можно включать и отключать нагрузку. Выпускаются модели, у которых поднятая кнопка будет отключать, у других – наоборот. На боку таймера есть кнопка для переключения режима работы – непрерывная подача напряжения и регулируемая.

Эти приборы позволяют коммутировать нагрузку с интервалом в 15 минут без ограничения по количеству коммутаций. Но установить здесь программы со сложным алгоритмом, а тем паче произвольные практически невозможно. В основном используются суточные и недельные циклы.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Реле времени c анкерным или часовым механизмом

Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

Реле времени c применением двигателей

Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.
