Цоколь Эдисона
Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.
Конструкция
Устройство
Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.
Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.
Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током. Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе
Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.
Подключение к электрической сети
Размеры е14 стандартные.
Размеры
Маркировка
Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:
- Е – указывает тип (Edison Screw type);
- ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.
Диаметр цоколя
Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.
Фото: пример переходника
Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).
Применение ламп с цоколем миньен
Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).
Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.
Энергосберегающая лампа Филипс (Philips), тип цоколя E14
Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.
Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.
Цоколи ламп — типы, размеры, маркировка
- Седержание:
- Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.
- Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.
- В данной статье мы рассмотрим все основные типы цоколей ламп освещения.
- Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):
- Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.
- ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:
- A – автомобильная лампа;
- U – энергосберегающая лампа;
- V – цоколь с коническим концом и т.д.
- Рассмотрим основные типы цоколей подробнее.
- Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.
Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.
В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.
Остановимся на наиболее распространенных цоколях типа G более подробно:
Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.
Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

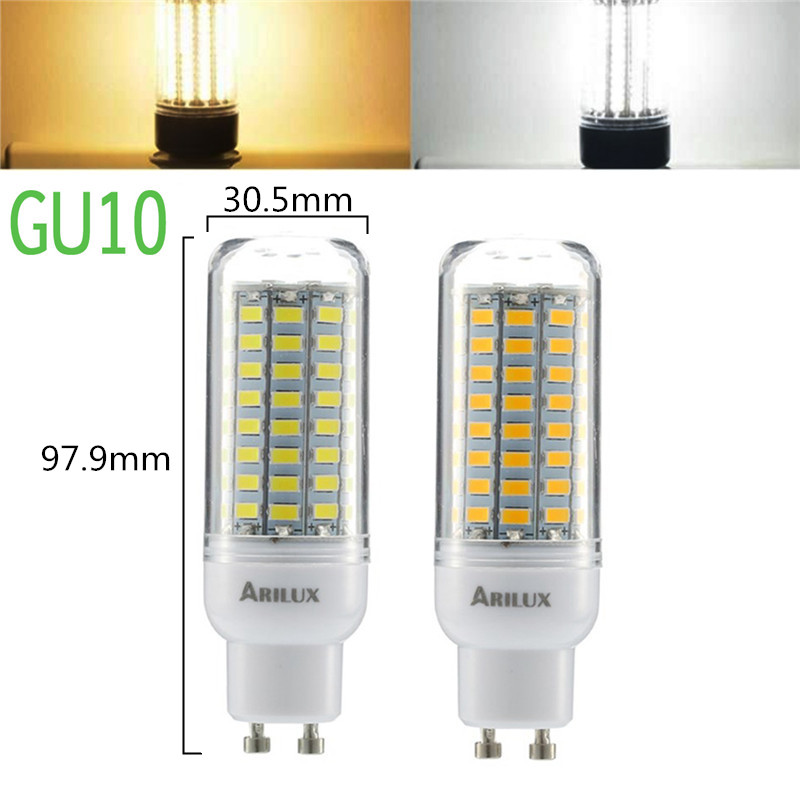

- Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.
- Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.
- Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.
- Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.
- Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.
Штыревые цоколи лампочек
Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора. Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.
Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.
Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.
С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.
Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.
G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.
GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.
G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.
GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм. Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.
Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.
Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.
Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.
Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.
Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.
В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.
Особенности держателей
Резьбовые
Этот вид соединительных разъёмов используется почти во всех светильниках в доме – от люстр до настенных бра. Адаптация светодиодных ламп под этот тип цоколя способствовала постепенному отходу в прошлое лампочек накаливания и экономок. Сам держатель с резьбой соединён с колбой лампочки крепким клеем
Из-за этого стоит крайне осторожно заменять вышедший из строя экземпляр. Если цоколь остался внутри патрона, для извлечения лучше всего использовать плоскогубцы
Штырьковые
Разъём ЛЕД с маркировкой G, в сравнении с галогенным «собратом», даёт более яркое свечение, дольше служит, почти не греется, «ест» мало энергии. Часто для координирования светового потока в одном нужном направлении, в лампы с резьбовым LED-держателем монтируют светоотражатель. Широко распространены керамические G цоколи с надёжно изолированными проводами.
Технические особенности держателей
Нередко пользователи ошибочно предполагают, что размер цокольной части лам напрямую связан с мощностью и яркостью выдаваемого свечения. Например, предельное энергопотребление моделей типа Е40 составляет 1000 Вт. Для аналогов с цоколем R7 показатель выше – до 1500 Вт. То же касается рабочего напряжения, которое бывает ниже 12 В и выше 220 В.
Винтовые цоколи
Цоколи типа Е14 и Е27 чаще всего подходят к осветительному оборудованию для дома. Это люстры, бра, настольные лампы и прочие приборы. В схеме с диммерами они не практикуются. Патроны с резьбовым “гнездом” Е40 устанавливаются на светильниках высокой мощности. Такое освещение требуется на крупных площадках внутри здания либо на уличных территориях.

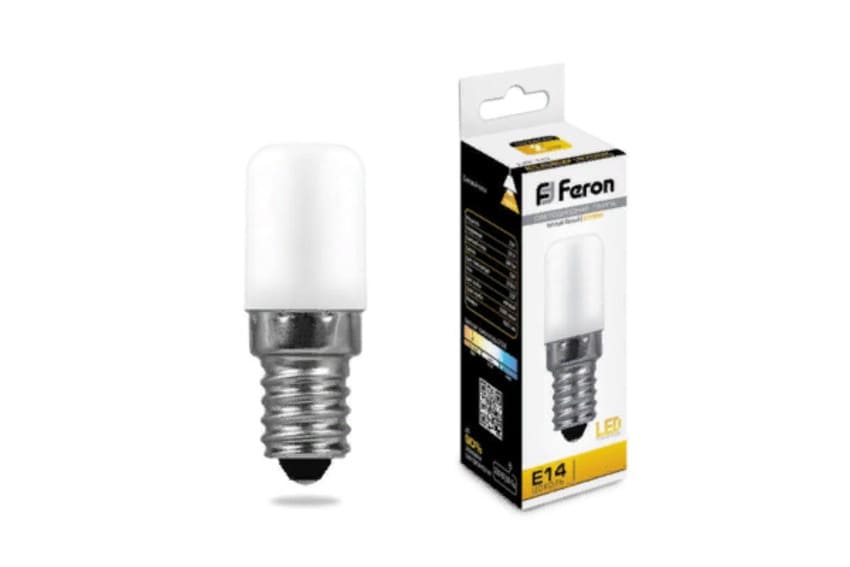

Лампочки с цоколем Е14 иначе называются миньонами. Мощность компактных светильников обычно не превышает 3 Вт. Этого достаточно, чтобы организовать дополнительное освещение в рабочей зоне, в ванной комнате или прихожей. Существуют также LED-лампы с более высокой светоотдачей. Форма колб бывает разной: небольшие шарики, декоративные свечи, с грибовидной формой.
Е14 для холодильника
Стандартный цокольный элемент Е27 подходит для светильников мощностью свыше 4 Вт, рабочим напряжением в 220 В. Здесь световой поток выше 1200 Лм. Приборы бывают накладными и встраиваемыми, стационарными, поворотными, подвесными. Для компактных плафонов практикует установка фотоэлементов с шарообразной колбой. Они маркируются как G45-120 (число – диаметр шара). Для потолочных чаще используются так называемые зеркальные рефлекторные лампы с грибовидной колбой. С внутренней стороны стекла имеется тонкослойное металлическое напыление.
Светоэлементы с контактным основанием типа Е40 выделяются не только большими энергопотреблением и светоотдачей. Они хорошо освещают помещения в условиях запыленности и повышенной влажности. То есть изделия кроме прочего отвечают высоким требованиям относительно класса защиты (IP).
Перед вкручиванием лампочки рекомендуется нанести на резьбу небольшое количество графитовой смазки. Она предупредит отклеивание металлического корпуса от колбы. Если это все же произошло, то потребуются пассатижи (бокорезы). Светильник отключается от источника питания, а застрявший элемент аккуратно выкручивается из патрона.

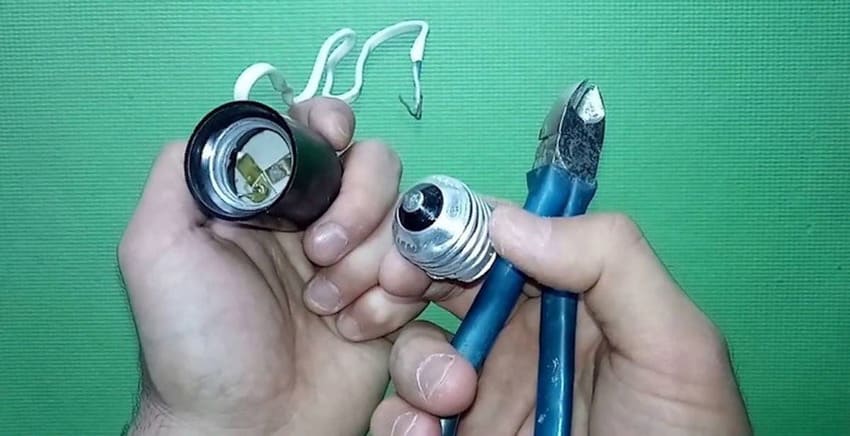

Решение проблемы с помощью бокорезов
Штырьковые цоколи
Самый распространенный тип штырькового цоколя – G4. Это миниатюрные лампочки с парой прямых контактов. Они просто вставляются в патрон без дополнительных действий. Бывают образцы с прозрачным или матовым стеклом. Основное применение – точечные светильники, которые, как правило, используются для декоративного освещения пространства.

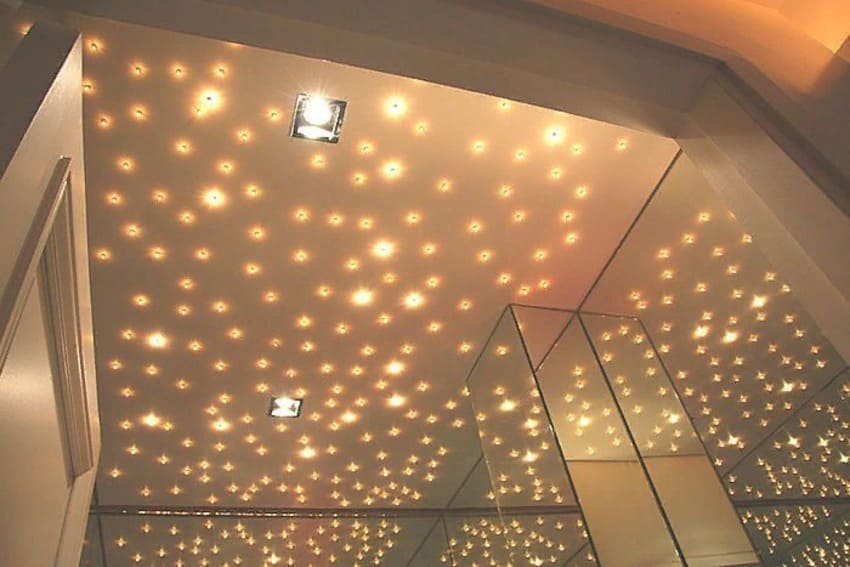

Декоративное освещение
Рассмотрим актуальность других моделей::
- GU5.3. Рабочее напряжение бывает равным 12В, 24 В или 220 В. Применяются для декоративной подсветки, основного или дополнительного освещения. Существуют модели рефлекторного типа (MR16).
- GU10. Это двухштырьковый цоколь, по установке – поворотный. Подходит для потолочных светильников, что работают от 110-220 В. Сами Лед-лампы обычно имеют маркировку MR16 (типоразмер), дополнены светоотражательным элементом. Замковое соединение светоэлемента с посадочным местом позволяет эксплуатировать приборы освещения в условиях периодической или постоянной вибрации, совместно с подвесными потолками.
- GX5.3. Между контактными штырьками имеется больший по высоте выступ на корпусе. Светильники с такими лампочками могут быть накладными и встраиваемыми. Чаще они используются для организации мебельной или потолочной подсветки.
- G13 и G23 – поворотные цоколи для трубчатых ламп с маркировкой Т8 или Т10. Продукция часто применяется для установки в потолочные панели в подвесном потолке. В жилом секторе они редко встречаются, но для офисных и прочих общественных мест вполне актуальны.
GX5.3

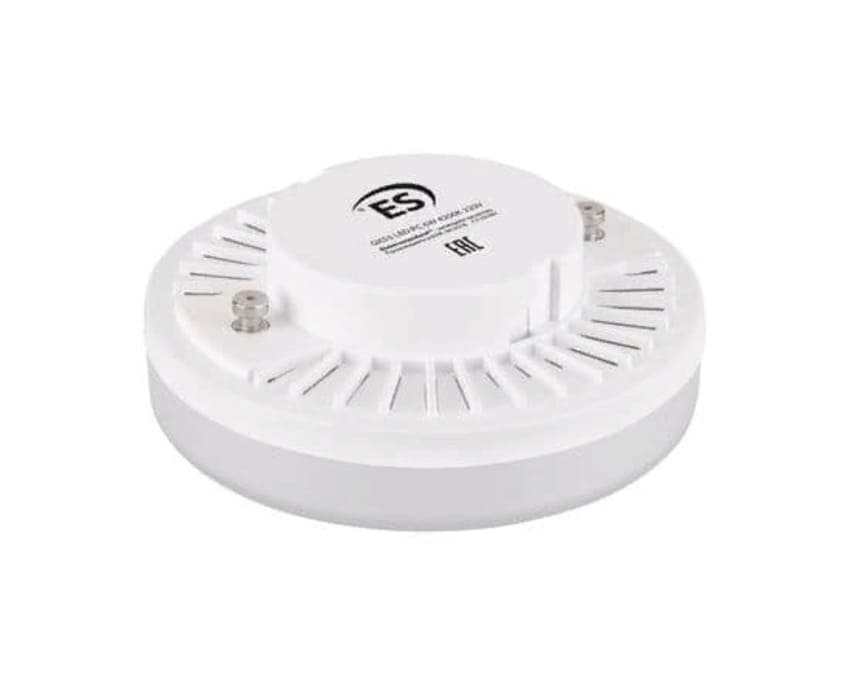

Отдельно стоит отметить тип цоколя GX53. Светильники с таким патроном предназначены для светильников, что применяются для устройства мебельной, декоративной или акцентной подсветки, организации основного или дополнительного освещения в подвесных и натяжных потолках. Народное название продукции – “таблетка”. Причина в плоской форме изделий.
Лампочки типа GX53, размеры которых соответствуют маркам MR11 и MR16, работают при напряжении в 220 В. Потребляемая мощность находится в пределах от 2 до 9 Вт. Общая высота укомплектованного светильника меньше многих аналогов. Поэтому приборы используются как в жилом секторе, так и в коммерческом (музеи, торговые точки, салоны).
GX53
Обзор существующих видов
Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.
Виды и маркировка
Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).
Существуют различные типы:
- резьбовой – Эдисона Е;
- штырьковой G;
- штифтовой B;
- цоколь, контакты в котором утоплены – R;
- фокусирующий – Р;
- софитный аналог S;
- кабельный вид К;
- телефонный – Т;
- бесцокольный – W.
В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.
Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.
Резьбовой цоколь Е
Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.
Штырьковый вариант
При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.
Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

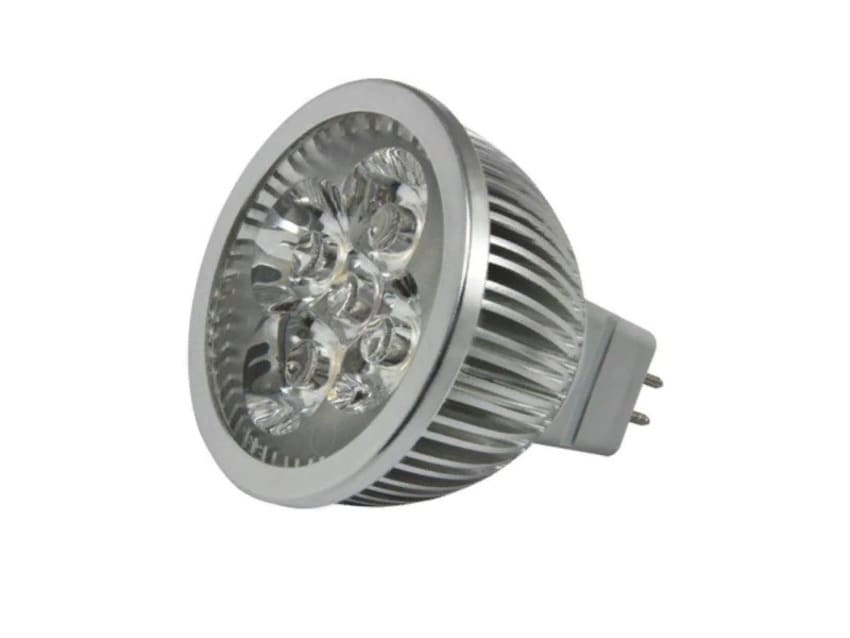

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.
Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.
Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.
Вариант G23
Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.
Цоколи компактных люминесцентных ламп
Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.
Расшифровка маркировки по семействам
На территории СНГ можно встретить 3 основных стандарта, определяющих типы цоколей автомобильных ламп: отечественный (ГОСТ 2023.1-88 и ГОСТ 17100-79), европейский (IEC-EN 60061-1) и американский (ANSI).
ANSI и IEC являются совместимыми стандартами и имеют одинаковые обозначения для автомобильных осветительных приборов. Отличает их то, что к продукции, которая выпускается для американских потребителей, предъявляются менее строгие требования к формированию пучка света. Такие автолампы ограничены в показателе максимальной мощности, т.к. существует риск ослепления встречного автотранспорта.
Европейские
Наиболее распространенной является европейская стандартизация. Эти условные символы определяют тип лампы, для которых существуют стандартные цоколи:
- T (T4W) – мини-лампа;
- W в начале (W5W) – бесцокольная автолампа;
- W после цифры в конце (P21/5W, W3W) – мощность лампы в Вт.
- H (H1, H4, H6W) – галогенная лампа;
- С (C5W) – лампа софитного типа, иногда этот символ не указывается (10W);
- Y (PY21W) – колба таких ламп имеет оранжевый цвет;
- R (R5W) – с колбой 19 мм;
- P (P21W) – с колбой 26,5 мм.
Для автоламп с обозначениями R и P диаметр цоколя составляет 15 мм.
R2 (P45T) применялись в 50-70-х гг. для фар головного света. Сейчас они не используются. При замене ламп на старых автомобилях применяются специальные переходники, позволяющие использовать автолампы существующих стандартов (P43T).
Отечественные
ГОСТ 2023.1-88 был разработан во времена Советского союза. Его классификация автомобильных ламп основывается на европейских стандартах, но имеет менее привычный вид:
- А (А 12-21-3) – автомобильная;
- МН (АМН 24-3) – миниатюрная;
- С (АС 24-5-1) – софитная;
- КГ (АКГ 12-45+40) – кварцевая галогенная.
Число, идущее после букв, обозначает номинальное напряжение, а число после тире – мощность в Вт. Наличие знака «+» свидетельствует о наличии 2 тел накала (ближний/дальний), а цифра обозначает его мощность. После второго тире указывается отличительная особенность автолампы. Согласно ГОСТу лампы разделены на категории, цокольная часть которых совместима с европейскими аналогами.
Пример обозначения:
АКГ 12-55+45-1 (H3) – автомобильная кварцевая галогенная лампа накаливания категории H3 с номинальным напряжением 55 Вт для первого тела накала и 45 Вт для второго, отличающаяся от базовой модели. Как и европейские автолампы типа H3, она имеет цоколь PK22s и является взаимозаменяемой.
Нормы освещения
Яркость освещения – индивидуальное понятие. Однако принято считать, что на каждые 10м2 при высоте потолков 2,7м, необходима минимум освещенность в эквиваленте 100Вт.
Измеряется освещенность в люксах. Что это за единица? Простыми словами – когда 1 люмен освещает 1м2 площади помещения, то это и есть 1 люкс.
Для разных помещения нормы отличаются.
Зависит освещенность от многих параметров:
- от расстояния до источника света
- цвета окружающих стен
- отражения светового потока от посторонних предметов
Освещенность очень легко замеряется при помощи привычных смартфонов. Достаточно скачать и установить специальную программу. Например – Люксметр (ссылка)
Правда такие программы и камеры телефонов обычно врут по сравнению с профессиональными приборами люксметрами. Но для бытовых нужд, этого более чем достаточно.
Буквы в маркировке
Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
|---|---|
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P
Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
