Выполнение проекта и расчеты
Фундамент, независимо от его вида, необходимо предварительно запроектировать и просчитать. От его надежности и долговечности зависит надежность и долговечность всей постройки.
Поэтому, планируя строительство большого сложного по конструкции коттеджа, следует заказывать проект и расчеты у специалиста. Основание под компактный частый дом можно рассчитать самостоятельно. Но делать это нужно предельно внимательно и тщательно.
Чтобы правильно запроектировать основание здания, нужно знать:
- характеристики грунта;
- высоту залегания грунтовых вод;
- особенности осадков в местности;
- массу будущего дома;
- архитектурное решение дома.
По первым двум пунктам информацию добывают путем геологических изысканий. Можно использовать информацию, полученную в результате изысканий соседнего участка или всей территории населенного пункта.
Глубина и ширина
Дом из газобетона относится к легким постройкам. Глубина залегания основания для его строительства может быть минимальной. В случае если принято решение применять заглубленный вариант, его стоит опустить на уровень границы промерзания или чуть ниже – на 15-30 см.
Чем больше дом и чем сложнее грунт, тем ниже стоит опустить опору. Глубина мелкозаглубленного фундамента под газобетонный коттедж может составлять 30-40 см.
Высота ленты вычисляется путем складывания следующих параметров:
- высота песчано-щебневой подушки (составляет дополнительную высоту, расположенную под лентой);
- глубина укладки фундамента;
- высота ленты над уровнем почвы (зависит от условий участка и дизайна здания).
На влажных или рельефных участках, а также в регионах, для которых характерен высокий слой снежного покрова, строят дома с высоким цоколем.
Нужно учитывать тот факт, что ограждающие стены из газобетона нуждаются в отделке, защищающей пористый бетон от влаги. Если планируется облицовка кирпичом или вентилируемым фасадом, лучше сделать ленту чуть шире газобетонных стен.
Пример для одноэтажного дома
Допустим, нужно построить одноэтажный небольшой, прямоугольный в плане дом на хорошем устойчиво грунте.
В этом случае достаточно будет мелкозаглубленного фундамента, утопленного вглубь грунта на 30 см, и возвышающегося над поверхностью земли тоже на 30 см.
Общая высота ленты для дома в 1 этаж с учетом подушки будет составлять около 80 см.
Для сооружения в 2 этажа
Другой пример – запланировано строительство двухэтажного дома на глинистом грунте с глубиной промерзания 1,20 м. Данный вид грунта относится к слабым, поэтому следует применить заглубленный фундамент.
Поскольку дом будет достаточно массивным, желательно заглубить ленту ниже глубины промерзания на 20-30 см.
Для большого дома в два этажа на некачественном грунте лучше применить подошву высотой 30 см. И над уровнем земли такой дом нужно приподнять на 30-40 см. Максимальная высота фундамента будет 2,2 метра. Минимальная – 2 метра.
Основные преимущества буронабивной технологии устройства фундаментов
Технология буронабивных фундаментов основана на принципе распределенной нагрузки между ключевыми точками возводимого строения и организации связующих элементов, которые обеспечивают единство конструкции, а также устойчивость к грунтовым изменениям.Схема с размерами устройство ленточного фундамента со сваями Основные составляющие конструктивные элементы фундамента:
- буронабивные сваи, представляющие собой вертикальные железобетонные опоры различного способа изготовления, основание которых заглубляется на уровень ниже точки промерзания грунта в конкретной местности, и расположенные равномерно по точкам несущих нагрузок, полученных путём расчётов; Схема устройства буронабивных свай
- связующая железобетонная конструкция, которая обеспечивает горизонтальную стабильность свайного основания и устойчивость к грунтовым сезонным воздействиям, может быть выполнена в виде:
- мелкозаглублённой ленточной связки;
- подвешенного ростверка;
- ростверка монолитного типа.
Можно выделить следующие преимущества применения буронабивных фундаментов.Пример заливки буронабивного основания под большое здание
- Устройство основы здания по данной технологии может быть выполнено на любых грунтах, кроме скальных. Это обусловлено тем, что буронабивные свайные опоры располагаются ниже уровня промерзания на, так называемых, неподвижных грунтах, что исключает их вертикальное движение при сезонных грунтовых подвижках.
- Данный способ обустройства основания является оптимальным при возведении фундамента построек на неровных участках местности, в частности, с большими перепадами по высоте. В этом случае плоскость основы выравнивается равномерно распределенными сваями, которые принимают на себя основную нагрузку, что даёт сочетания экономичности фундамента и его надёжности.
- При устройствах основы здания буронабивного типа отпадает необходимость в проведении масштабных земляных работ. Это также экономит время, снижает трудоёмкость и сохраняет окружающий ландшафт.
- Замена земляных работ бурением скважин под сваи позволяет проводить строительные работы по устройству фундамента под новое здание в непосредственной близости от существующих построек. При этом исключаются отрицательные механические воздействия на окружающие строения и подведённые подземные коммуникации.
- Устройство фундаментов по буронабивной технологии может быть выполнено своими руками достаточно быстро за счёт его несложного строительства, что делает данный способ востребованным для частного строительства.

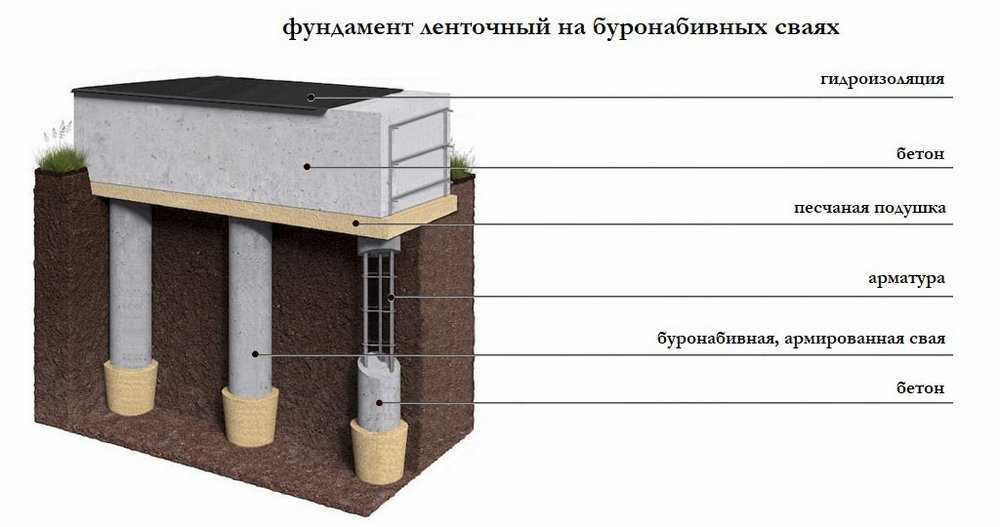

Схематическое изображение буронабивного фундаментаВсе вышеперечисленное позволяет считать технологию свайных буронабивных фундаментов оптимальным решением при строительстве оснований практически любых зданий и сооружений.
Расчет количества винтовых свай с помощью калькулятора
Столбчатый фундамент из буронабивных свай
Калькулятор свай
Сторона А Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Сторона B Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Тип строения БеседкаБытовкаГаражПристройкаБаняДом
Этажность 11.52
Материалстроения КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон
Выбор грунта ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра
Количествоуглов дома 456789101112131415
Планируемаявысота поланад землей менее 50 смболее 50 см
Печка в доме НетДа
Кол-во свай: Диаметр сваи: Длина сваи:
- Укажите длину сторон вашего строения.
- Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
- Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
- Выберите строительный материал вашего сооружения.
- Укажите тип грунта на участке.
- Укажите количество углов планируемого дома.
- Укажите высоту цокольного этажа из предложенных вариантов.
- Отметьте, собираете ли вы устанавливать камин/печку.
- Нажмите на кнопку «Рассчитать».
Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.
Строительство ростверка для фундамента
Завершается строительство фундамента монтажом ростверка. Ростверк – это железобетонная рама, соединяющая верхушки столбов в одну конструкцию. Является опорой для несущих элементов здания. Подумайте, какая обвязка подойдет для вашего дома. Виды ростверка:
| Наименование | Характеристика |
| Висячий | Возвышается над грунтом на 15-50 см. Вспученная почва не поднимается до обвязки и не давит на нее. Оптимален для нестабильного грунта. Недостаток: негерметизированная подвижная воздушная подушка между верхним слоем почвы и ростверком. |
| Наземный | Находится на уровне растительного пласта. Только для устойчивой почвы. Рекомендуется дополнительно укреплять песчаной и гравиевой подушкой. Нужна гидроизоляция. |
| Заглубленный | Углубляется в грунт, размещается на песчано-гравиевой подушке. Используется редко, не рационален. Требует больших денежных затрат и оборудования. Только для устойчивой почвы. Нужна гидроизоляция. |
Способы изготовления ростверка:
- монолитная лента;
- сборка из отдельных частей.
Монолитная лента предпочтительнее, так как она надежнее и проще в установке. Рассмотрим устройство на примере висячего монолитного ростверка:
- Рассчитайте ростверк: стандартное сечение 40 * 30 см.
- Изготовьте из обрезных досок в виде прямоугольного желоба опалубку, соответствующую размерам обвязки. Опалубка – это деревянная форма, заливаемая бетоном.
- Установите опалубку так, чтобы между растительным пластом и нижней гранью рамы осталось 15-20 см.
- Поместите в полость желоба каркас из арматуры, свяжите прутья вязальной проволокой. Нижний край каркаса укладывается на подставки высотой 3 см., на это же расстояние боковой край каркаса должен отстоять от опалубки, чтобы прутья полностью погрузились в бетон.
- Соедините арматуру свай с арматурой ростверка вязальной проволокой.
- Залейте опалубку бетоном. Для лучшей усадки смеси используйте штыковую лопату или вибратор. Проследите, чтобы заполнилась вся полость желоба.
- Выровняйте ростверк и оставьте до полного высыхания.
- Снимите опалубку через 2 недели.
Сделайте ростверк шире стен на 5-10 см., чтобы дом был устойчивее. В жаркую погоду периодически увлажняйте обвязку до высыхания бетона.
Установите дренаж или систему водопровода, дабы защитить опоры от дождевых и талых вод – гидроизоляция малоэффективна от массивных потоков. Дренаж необходим, если рядом с участком находится водоем. Можете утеплить основание дома постоянной фундаментной опалубкой с керамзитом, пенопластом и минеральной ватой, также не помешает гидроизоляция.
Приготовьте бетонный раствор самостоятельно, смешав песок и цемент в соотношении 4:1. Добавьте заполнители для увеличения прочности: песок, щебень, гравий.
С надежной и устойчивой опорой дом защищен от слабого грунта, сложного рельефа, влаги и холода. Обеспечьте себе безопасность, правильно сделав свайно-ростверковый фундамент своими руками так, как гласит пошаговая инструкция.
Этапы монтажа
Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:
- бетон;
- металл;
- дерево.
Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.
На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.
В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.
На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).
Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).
С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.
Плюсы и минусы свайно-ростверкового фундамента
Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.
Преимущества:
Краткосрочное строительство.
Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.
Экономичность.
Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.
Энергоэффективность.
В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.
Наличие виброизолирующих свойств у конструкции.
Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.
Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.
Недостатки и минусы:
Применение специальной техники.
Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.
Наем бригады.
Своими руками обустроить такой вид фундамента практически невозможно.
Сложность возведения цокольных этажей.
Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.
Низкая стойкость к опрокидыванию.
Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

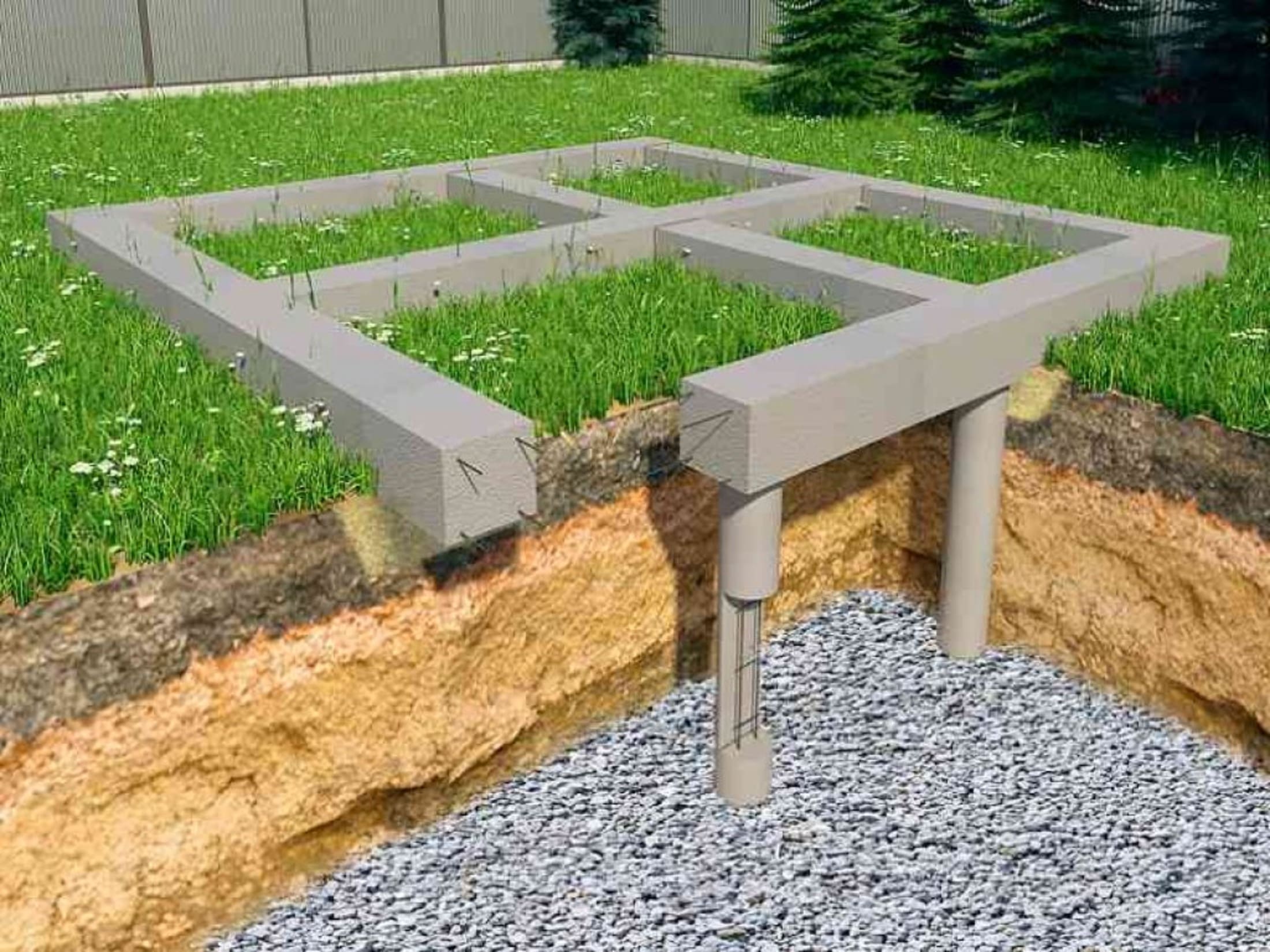

- Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк

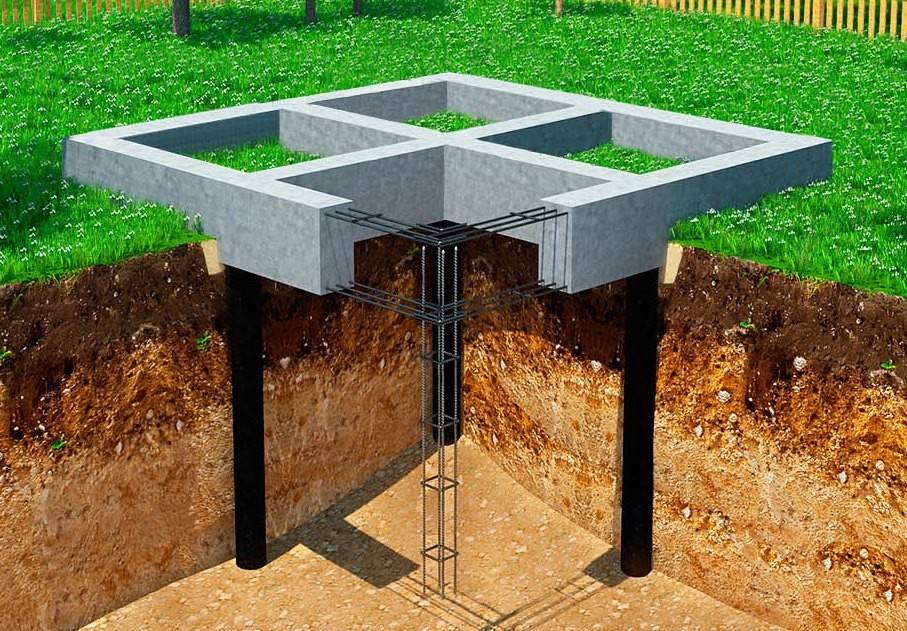

- Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания.Устройство монолитного ростверка
- Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.
Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).
Выполнение ростверка
Ростверк делается из бетонной или железной балки, задача которой – выполнять соединительные функции вертикальных элементов строительной конструкции.
Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.
После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.
Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.
После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.
Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.
Особенности отличия свайных фундаментов

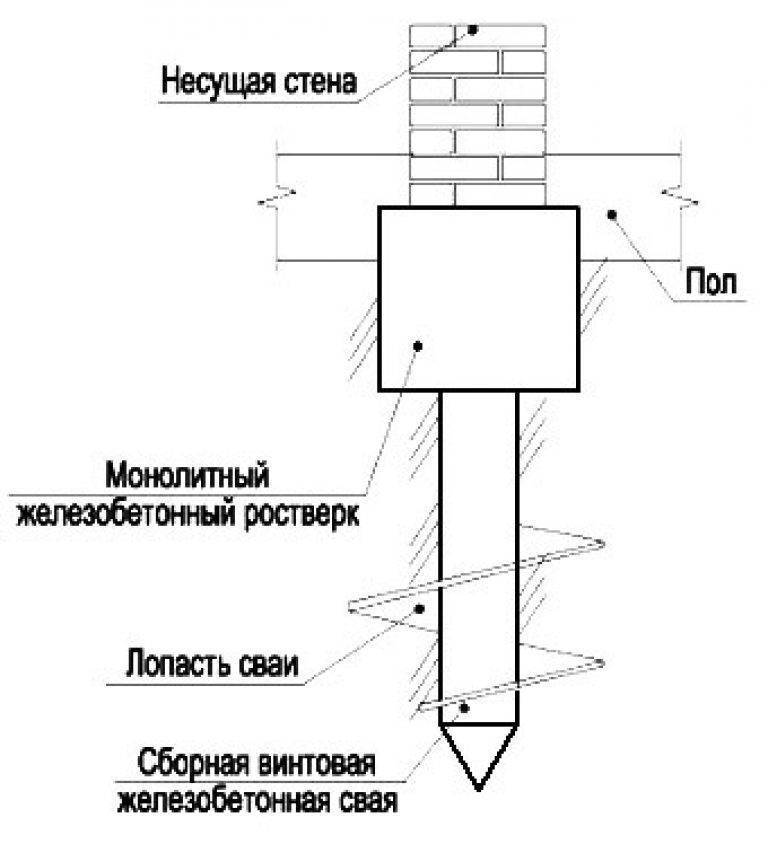

схема свайного фундамента с роствеком
Монолитный фундамент с ростверком для строительства помещения представляет собой конструкцию, в которой несущие сваи изготовлены заливкой бетонной смеси в заранее пробуренные скважины. Изготовленные таким методом сваи на глубине ниже предусмотренных норм промерзания почвы связываются монолитной конструкцией ростверка в верхней части поверхности почвы. Рекомендуемая область применения для строительства домов из дерева, легковесных монолитных блоков (пенобетон, газобетон) и металлических каркасов.
Свайный фундамент с монолитным ростверком представляет собой конструкцию, в которой вертикально стоящие сваи покрыты сверху армированной бетонной плитой. В строительстве применимы различные материалы для изготовления ростверка, но железобетонные являются наиболее эффективными.
Данный вид основы для строительства помещения имеет характеристики, которые ставят его на ступень выше в отношении использования традиционного ленточного фундамента. Благодаря своим конструктивным особенностям он имеет минимальную усадку и финансовую экономичность, что является немаловажным фактором для строительства. Единственным небольшим минусом можно назвать применение специализированной техники для бурения и монтажа некоторых элементов фундамента.
Фундамент по технологии ТИСЭ позволяет изготовления большинства этапов самостоятельно без применения специализированной техники. Так же он является менее затратным в финансовом направлении относительно остальных видов свайных фундаментов. Автором этой технологии является Р.Н. Яковлев, который изобрел ручной бур способный изготавливать скважины для заливки свай особым образом. По мере заглубления скважина расширяется в основании, чем формирует при заливке ее бетоном конструкцию с более широкой площадью опоры на твердые слои грунта. Сваи особой формы так же связываются монолитным железобетонным ростверком, что позволяет стать основой как для легко несущей конструкции, так и для полноценного традиционного строительства из камня.
Плюсы и минусы
Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.
К достоинствам нужно отнести:
- устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
- независимость возведения фундамента и зданий от рельефа местности;
- заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
- формирование свайного поля отдельно от ростверка;
- расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
- возможность строительства собственными руками без привлечения крупных механизмов;
- экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
- возможность строительства зданий сложных геометрических форм;
- высокая скорость строительства.
При всей видимой привлекательности у этой конструкции есть свои минусы:
- невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
- ростверковый фундамент невозможно сделать в каменистых грунтах;
- для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
- проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.
Устройство монолитного ростверка
Устройство ростверка производится в несколько этапов:
- возведение опалубки;
- армирование;
- заливка бетоном
Устройство опалубки
Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:
- размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
- каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
- на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
- укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
- устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
- собранная опалубка изнутри выстилается полиэтиленовой пленкой.
Вы хотите узнать как расчитать расстояние между сваями фундамента?
Как сделать винтовые сваи своими руками
Вас очень интересует устройство теплого пола электрического под плитку.
Армирование ростверка
Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.
Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.
Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.
В результате получается каркас, подвешенный на проволочках.
Количество арматуры
Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий:
— умножьте ширину ростверка на его высоту и поделите результат на 1000;
— полученное число разделите на площадь сечения одного стержня.
В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».
При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.
Заливка ростверка
Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.
Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.
Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.
Видео строительства фундамента на буронабивных сваях с монолитным ростверком.
Что это такое?
Конструкция такого фундамента содержит комплекс вертикально заглубленных свай и пояс обвязки, который принимает нагрузку, а затем передает ее на опоры.
Удачное сочетание элементов дает оптимальную конструкцию, гарантирующую требуемый спектр параметров.
Конструктивные особенности
Существует всего два варианта заливки монолита:
- связывание всех свай в цельную систему;
- последовательное соединение всех опор ростверком.
Монолитную плиту заливают под всем зданием, а ленту — лишь под несущие стены. Для частного домостроения применяют ленточный тип, поскольку особо тяжелые сооружения на загородном участке сооружают редко.
У ленточной системы несколько разновидностей:
- Высокое расположение. Ростверк поднимают выше грунта.
- Наземное расположение. Подошва монолита опирается на почву.
- Низкий. Заливку выполняют, погружая ростверк в выкопанную между опорами траншею.
Большинство хозяйственных построек возводят на свайных фундаментах с ленточным ростверком — это наиболее дешевый и простой в исполнении вариант сооружения.
Целесообразность использования
Залитый из бетона ростверк на сваях рекомендовано использовать, когда плотный шар грунта залегает глубоко. Также такой вариант предпочтителен для сложных грунтов:
- высокий подъем почвенных вод;
- всевозможные торфяники;
- слишком глинистая почва.
Основание на опорах — единственный вариант при наклонном или рельефном горизонте участка. Не нужно в такой ситуации выполнять выравнивание грунта, достаточно оголовки опор выставить по единому уровню. Лента образует сплошной фундамент под несущими и внутренними стенами.
Фундамент практичен для легких зданий:
- деревянных,
- каркасных,
- невысоких кирпичных либо блочных домов.
Если сооружение тяжелое, рекомендовано применять заглубленный ростверк, равномерно распределяющий вес здания по всему своему периметру непосредственно на поверхность грунта. Свайные конструкции удобны при строительстве около иных объектов, поскольку не требуют переноса коммуникаций.
Преимущества и минусы
Несомненный плюс такого свайной системы — повышенная прочность. Смонтированное на таком фундаменте здание будет долгие годы стоять устойчиво.
Немало у конструкции и иных преимуществ:
- Не много земляных работ.
- Существенно снижен расход бетона в сравнении с традиционным фундаментом.
- Столбы разрешено монтировать даже зимой.
- Фундамент не проседает после морозного пучения либо подтопления.
- Мизерный контакт основания с грунтом снижает потери тепла.
- Устройство фундамента отнимает меньше времени.
Конструкции присущи и некоторые минусы:
- нельзя устраивать такое основание при горизонтальной подвижности почвы;
- невозможно соорудить цокольный этаж либо подвальное помещение, если не заполнить промежутки между сваями (забирка);
- не рекомендовано возводить на этом фундаменте громоздкие здания.
