Что такое свайный фундамент ростверкового типа

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Типы свай

Существует несколько способов изготовить такой свайно-ростверковый фундамент. Плюсы и минусы в этом случае будут зависеть от используемой технологии и материалов.

По материалу опоры делят на:

• деревянные;
• железобетонные;
• металлические.

Первые используют редко, поскольку основным их недостатком будет невысокая долговечность. Дерево разрушается от влажности, гниения, микроорганизмов.

Железобетонные сваи обладают высокой несущей способностью. Обычно глубина заложения под свой дом составляет 1,5—3 м. Размеры сечения выбирают в зависимости от характеристик грунта на участке.

Металлические опоры свайных фундаментов — вариант для частного домостроения. Они не рассчитаны на высокие нагрузки, поэтому используются для деревянных или каркасных зданий.

Следующая классификация выполняется в зависимости от технологии погружения элементов. Установка свайного фундамента может выполняться тремя способами:

• забивным;
• буронабивным;
• винтовым.

Чтобы изготовить свайно-ростверковый фундамент своими руками, забивной метод подойдет далеко не всегда. Он позволяет возводить мощные конструкции, но обладает существенным недостатком — потребностью в специальной технике (большегрузная, сваебойки). Еще один минус свайно-набивного фундамента — сильное влияние на окружающую застройку. При работе механизмов возникают ударные воздействия на грунт, которые могут стать причиной повреждения близлежащих зданий.

Буронабивная технология для фундамента своими руками станет отличным вариантом. К преимуществам можно отнести возможность выполнения работ самостоятельно. В этом случае потребуется только бур для изготовления скважин. Еще один плюс — высокая несущая способность. На бурый фундамент ставят каменные здания, примеры: буронабивной фундамент с ростверком под кирпичный дом или свайно-ростверковый фундамент под газобетон.

Следующий тип — винтовые элементы. Свайно-ростверковый фундамент под деревянный дом лучше всего изготавливать именно с их помощью. Винтовые металлические сваи не отличаются высокой несущей способностью. Обычно используют опоры диаметром 108 мм. Но такой вариант незаменим при высоком уровне грунтовых вод. При погружении в болотистую почву нет необходимости проводить временное водопонижение, как это делают при изготовлении буронабивных столбов.

Еще одно выгодное преимущество — стоимость. Монтаж свайного фундамента по винтовой технологии обойдется существенно дешевле других вариантов.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Что такое ростверк

Что такое ростверк

Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.

Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.

Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.

Виды ростверков

Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

Надземный ростверк (или возвышенный) Наземный ростверк (или повышенный) Подземный ростверк (или заглубленный)

Надземный ростверк

Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

Схема надземного ростверка

Наземный ростверк

Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.

Подземный ростверк

Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.

Классификация ростверков по материалу изготовления

Схема подземного,наземный и надземного ростверка

Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.

Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.

Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.

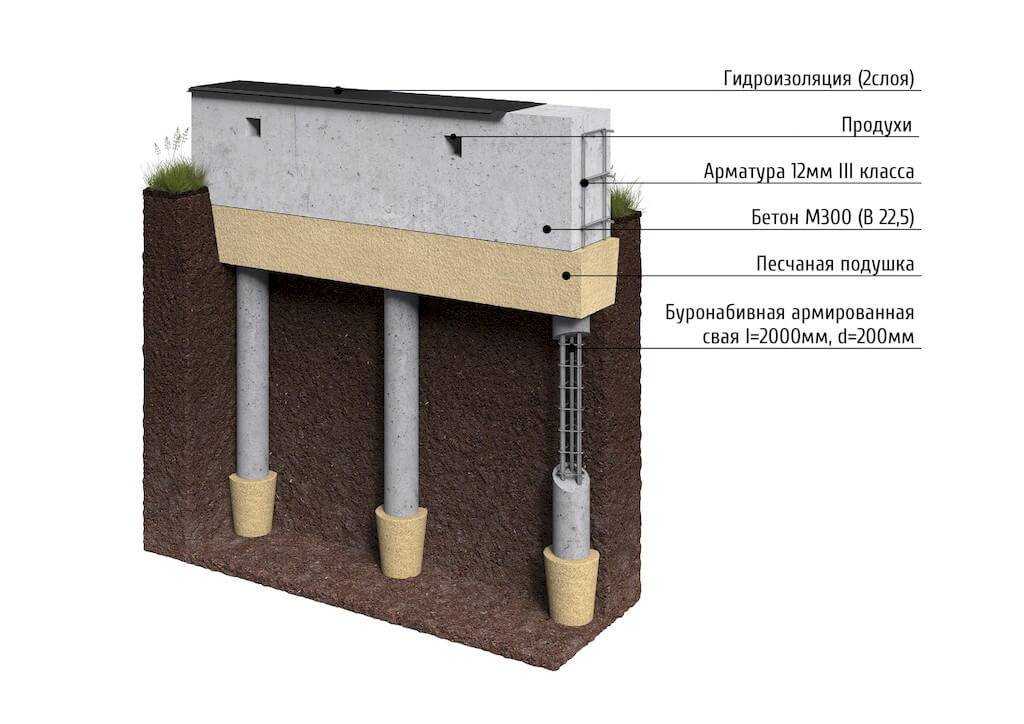

Монтаж фундамента из буронабивных свай с ростверком своими руками

Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.

1. Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
2. Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.

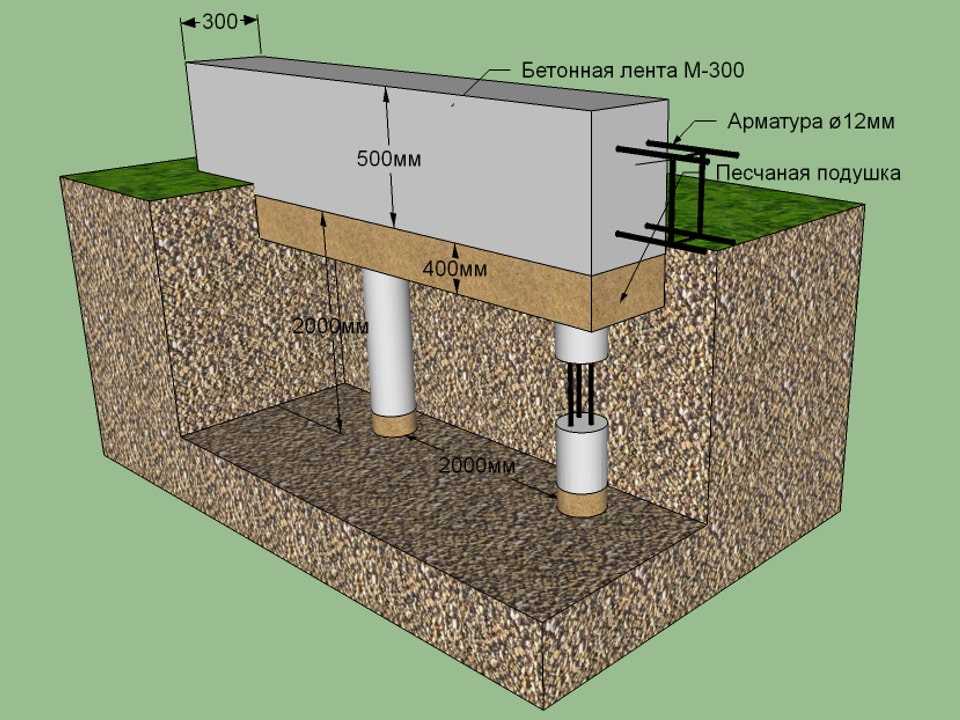

Монтаж фундамента из буронабивных свай с ростверком

Виды и особенности

Каждая опора фундамента – это цельный или полый внутри стержень, предназначенный для вертикального заглубления в грунт. По материалу изготовления опоры для свайно-ростверкового фундамента могут быть такими:

1. Деревянные. Делаются из толстого бруса или других пиломатериалов. Используются довольно редко из-за огромного количества минусов – малого срока службы, разрушения от влаги, гниения, влияния микроорганизмов. Возможная сфера применения – стройка небольших хозяйственных сооружений.
2. Железобетонные. Считаются наиболее популярными благодаря высокой несущей способности. Сваи приобретают в готовом виде или заливают непосредственно на площадке, делая внизу небольшое расширение – «пятку» для заякоривания в почве. Любые бетонные опоры при заливке надо армировать. Глубина их заглубления может достигать 3 метров.
3. Металлические. Хорошо подходят для частного домостроения, для домов и бань из дерева, каркасных зданий. На слишком большие нагрузки они не рассчитаны, а коррозия делает такие опоры менее долговечными, чем железобетонные. Для изготовления металлических опор используют отрезки двутавров, швеллеров, балок, рельс.

Заглублять сваи в грунт можно разными способами. Классификация фундаментов по способу погружения такова:

1. Винтовые. Сваи для конструкции изготавливаются на заводе из толстых труб со стенкой от 4 мм. Нижняя часть опор представляет собой лопасть, вращающуюся по спирали, с соответствующей конфигурацией. Наконечник опор острый (литой или приваренный), поэтому они работают наподобие саморезов – завинчиваются в почву. Обычно монтаж винтовых конструкций производится с привлечением специальной техники, но небольшие сваи могут вкручиваться даже вручную. Большой плюс – возможность повторного использования винтовых свай.
2. Забивные. Выполняются из металла или бетона с армированием, могут быть пустотелыми. Забиваются в заранее подготовленные скважины с помощью особых механизмов. Построить фундамент с такими опорами несложно, процесс движется очень быстро. Минус – сильные подвижки грунта при забивании. Необходимо помнить, что это может вызвать разрушение расположенных рядом построек.
3. Буронабивные (набивные). Каждая опора заливается непосредственно на месте в установленную в скважину несъемную опалубку. Формы для заливки делают из рубероида, асбестоцементных труб, пластика. Внутрь обязательно ставят прутки арматуры, после чего вливают бетон. Преимущество – возможность сделать все работы своими руками, недостаток – длительный период застывания раствора. (Читайте статью на тему «Бурение фундамента — особенности, плюсы и минусы, этапы работы»)

Кроме того, сваи для фундаментов различаются по техническим возможностям и переносимости нагрузок:

• Висячие. Несущие способности обусловлены конкретными показателями — прочностью грунта под нижним концом, а также силой трения, влияющей на боковые стенки. Висячие опоры хорошо зарекомендовали себя в местности с низким уровнем грунтовых вод, а также при глубоком пролегании плотных пластов почвы.
• Стойки. На сваи этого типа могут воздействовать самые высокие нагрузки. Они представляют собой прочные опорные конструкции, формируют жесткое сцепление с плотными слоями грунта.

Разновидности ростверков

При выборе плана постройки здания и типа фундамента нужно определиться и с ростверком, который будет изготовлен. По материалу исполнения и конструктивным особенностям ростверк может быть таким:

• Монолитно-железобетонный. Применяется чаще всего, пригоден в качестве основания под здания разной этажности. Внешне представляет собой ленту или цельную плиту, заливается на месте. Удобен для формирования пола по его верхней части.
• Сборный. Изготавливается из металла, выглядит как обвязка или сварной каркас. Обычно применяется при возведении каркасных домов, либо гаражей, бань, хозпостроек.
• Сборно-монолитный. Отдельные элементы из бетона собираются на площадке в единое целое с помощью специальных замков и других стыковочных деталей.

Ростверк для фундамента может находиться на поверхности почвы или углубляться вниз. Самый надежный тип ростверка – заглубленный. По сути, он напоминает обычный ленточный фундамент, поскольку располагается ниже промерзающего пласта. Для заглубленных ростверков действует ограничение: их не применяют на сложных, обводненных, сильно пучинистых грунтах из-за высоких нагрузок на боковые стенки.

Схема создания незаглубленного ростверка для основания здания еще проще, ведь такая конструкция ставится над почвой с зазором и не требует рытья траншеи. Этот вариант идеален для рыхлых, пучинистых, постоянно смещающихся грунтов.

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой – этот вариант по высоте соответствует уровню почвы.
• Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Что такое свайное поле и ростверк, как они взаимодействуют между собой

Фундаментом свайного типа называют конструкцию из группы свай (установленных в грунт вертикальных стержней), наземная часть которых для жёсткости и возможности опирания стен объединена плитой или балкой (ростверком).

Рядное расположение свай

• Устройство ростверка или плиты даёт возможность всем сваям включаться в работу одномоментно, распределять нагрузки по всему контуру, что обеспечивает равномерность осадки здания. В зависимости от условий строительства, ростверк может располагаться на разной высоте, и по этому признаку делится на три типа: низкий, повышенный, высокий.
• У низкого ростверка подошва находится на отрицательном уровне (ниже планировочной отметки грунта). Благодаря своему положению он не только может передавать грунту часть вертикальных усилий, но и воспринимает боковые нагрузки от давления грунта при морозном пучении.

Схема низкого ростверка

• Повышенный ростверк не поднимают высоко, но и не заглубляют в грунт. Его подошва опирается непосредственно на него — а вернее, на устроенную между головами свай противопучинистую подушку из песка или с прокладкой пенополистирола (отметка верха подушки совпадает с нулевой). При устройстве опалубки такой конструкции, короб можно делать без дна, что экономит и время, и средства — но передавать нагрузки на грунт повышенный ростверк не может.
• Высокие ростверки могут располагаться выше планировочной отметки грунта как на 20 см, так и на высоту целого этажа, что бывает при строительстве зданий на местности с уклоном. Такой способ устройства ростверка применяют при возведении сооружений гидротехнического назначения, которые требуется поднять выше уровня воды.

Высокий ростверк под дом

Бетонирование ростверка свайного фундамента

Изготавливаем армопояс

После изготовления и установки опалубки для ростверка своими руками можно приступать к его изготовлению. Для этого потребуется несколько десятков метров стальной или пластиковой арматуры и несколько кубометров бетона. Из стержней вяжем армопояс, который в последующем заглублен в фундамент и обеспечит ему необходимые прочностные характеристики.

Арматуру режем на части или используем полную длину прутков, если длина ростверка превышает 12 метров (стандартная длина арматуры). Стержни должны расположиться на расстоянии не менее 10 см от опалубки двумя рядами по 2-3 штуки в каждом. Зафиксировать арматуру в нужном положении помогут короткие обрезки, приваренные или примотанные специальной вязальной проволокой вертикально и горизонтально.

Армирование ростверка

Достижению максимальной прочности способствует качественное соединение арматуры на углах. Для достижения этого в местах стыка стенок ростверка профессионалы рекомендуют укладывать арматуру, согнутую под углом 90о. При отсутствии сварочного аппарата прутки надежно соединяются скрутками из стальной проволоки.

Заливка ростверка бетоном

Важный этап строительства – заливка ростверка бетонной смесью. Ее можно приобрести на ближайшем заводе в готовом виде или сделать своими руками. Для этого необходимо приобрести компоненты бетона – цемент, песок и щебень. Хорошим механическим помощником станет электрическая бетономешалка – самодельная или заводская.

При покупке бетона его доставка осуществляется автомиксерами. Не все начинающие строители знают, как залить ростверк своими руками. Если спецтехника может подъехать непосредственно к опалубке, бетон заливается непосредственно из емкости. В противном случае изготавливают лоток из обрезных досок необходимой длины и заполняют опалубку.

Изготовление бетона небольшими приспособлениями не позволяет получать большие объемы смеси. В этом случае выполняется заливка ростверка частями. Внутрь опалубки устанавливают перемычки из обрезных досок, разделяя внутренний объем на части. После заполнения ограниченного пространства за предыдущий день бетону дают застыть и продолжают работу на следующий день, предварительно удалив перемычку.

Заполнение бетоном межопалубочного пространства не заканчивает процесс изготовления бетонной ленты, так как залить ростверк своими руками это полдела. Необходимо знать сколько времени застывает бетонный фундамент и выполнить ряд работ, позволяющих ему достичь максимальной прочности. Бетон укрывают влажной мешковиной и в течение одной-двух недель не позволяют ей высыхать, периодически увлажняя. Время отверждения ростверка составляет 1,5-2 месяца.

Утепление ростверка

При строительстве жилых и общественных зданий важным является проведение работ по теплосбережению строения. В случае использования свайно-ростверкового или ленточного фундамента повысить температуру в помещениях поможет утепление бетонного основания.

Потребуется приобрести жидкую битумную мастику и плитный утеплитель – пенополистирол или пенополиуретан. Технология процесса не сложна. Предварительно вся поверхность монолитного ростверка промазывается мастикой. Ее можно наносить кистями, валиками, при невысокой вязкости – разбрызгиванием. Затем даем массе высохнуть.

Обработанную поверхность утепляем плитами утеплителя. Крепить их к бетону можно специальными клеевыми составами или механически. В последнем случае потребуется сверло с твердосплавными напайками и множество специальных пластиковых крепежей – грибков с большими плоскими шляпками.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

• разметка участка застройки;
• земляные работы;
• монтаж свайных опор с учетом глубины заложения;
• обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

• Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
• После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
• Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
• По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Особенности строительства на глине

Решение вопроса, какой лучше фундамент выбрать для дома из бруса, сруба, каркасной конструкции, покажут инженерно – геологические изыскания на участке. Предварительно можно самостоятельно ознакомиться со срезом залегания грунтов и сделать предварительные выводы. Если состав пород достаточно однороден, их несущая способность определяется с высокой точностью, приглашать специализированные организации для проектирования легкого здания нет особой необходимости.

Самостоятельное устройство фундамента для суглинистой почвы требует тщательного подхода, так как основная проблема в этом случае – поведение грунта под воздействием воды. Сравнительные характеристики (способность поглощать, поднимать по капиллярам, отдавать и пропускать влагу) приводятся в такой таблице:

Способность глины поглощать влагу выражается в том, что у поверхности земли глиняные пласты свободно размываются дождем и весенними талыми водами, разрушая насыпи, подмывая опору фундамента. С ростом глубины залегания увеличивается и плотность слоя. Но и на глубине глиняная масса остается всегда влажной.

Какие мероприятия определяют концентрацию влаги вокруг фундаментов на глинистых грунтах, расскажет специалист на этом видео:

Разновидности глинистой почвы

Разработать самостоятельно проект для дома, у которого будет, например, ленточный фундамент на глине, можно зная несущую способность подстилающей основы. Для этого необходимо определиться с составом имеющегося грунта. По содержанию чистой глины в почве, грунты делят следующим образом:

• супеси (содержат от 5% до 10% чистых включений);
• суглинок включает около 10% — 20 %;
• глина имеет чистое содержание не меньше 30% основного материала.

Без лабораторных исследований эти разновидности различают по пластичности скатанного шарика или столбика толщиной порядка 10 мм: у суглинка на нем образуются трещины, глина слегка сминается без разрушения, а из супеси (песка) изготовить такое изделие невозможно.

Еще один вид деления для глинистой почвы принято делать по ее происхождению:

1. Отложения, вызванные водяными потоками, называют аллювиальной глиной, которая имеет повышенную пластичность. Устанавливать на них основания типа лента не стоит – в этом случае применяют свайные опоры.
2. Ледниковые пласты обладают хорошей несущей способностью для заглубленного основания. При обильно поступлении влаги быстро насыщаются и тоже становятся пластичными.

Не самый бюджетный вариант на глине

Строя фундамент на ледниковой глине для дома из пеноблоков, необходимо обеспечивать качественную гидроизоляцию по всей площади и дренажные мероприятия.

Как защищаться

На основания мелких заложений, выполненных без защитных мероприятий, располагающихся на подстилке из глины, будут действовать выталкивающие силы морозного пучения. Принцип их возникновения следующий:

1. поверхностные или грунтовые воды насыщают влагой частички глины;
2. почва промерзает на глубину, характерную для этого региона, увеличивая объем каждой глиняной чешуйки в среднем на 9%;
3. расширяющийся массив грунта поднимается (пучится) и старается вытолкнуть объемные инородные включения, к которым относится фундамент выбранного типа.

Исходя из того, что фактором пучения является соединение мороза и воды, применяют стандартные способы защиты:

• дренирование (сбор влаги по периметру основания и отвод ее на безопасное расстояние);
• замена залегающей глинистой почвы непучинистым материалом (песок, щебень) как в виде подушки, так и обратной отсыпки;
• поверхностное утепление горизонтальной отмостки (исключат промерзание возле конструкции опоры дома).

Специфика их устройства в таких условиях

Наиболее жесткий ленточный фундамент на глинистой почве испытывает самые большие деформирующие воздействия.

К достоинствам глин и суглинков относится высокое расчетное сопротивление вертикальным нагрузкам от общего веса здания. Величина усадки грамотно сделанного основания практически нулевая.
