С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

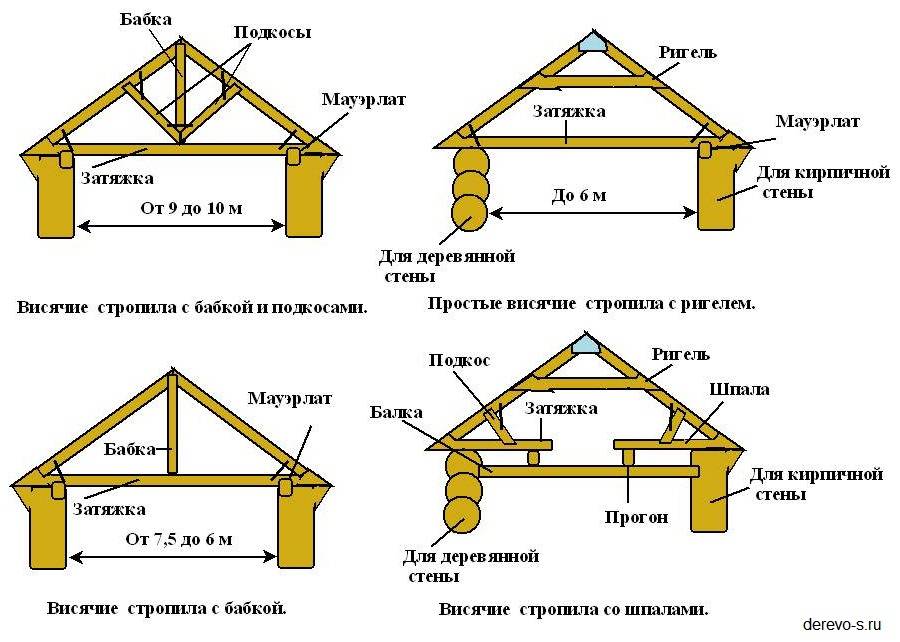

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

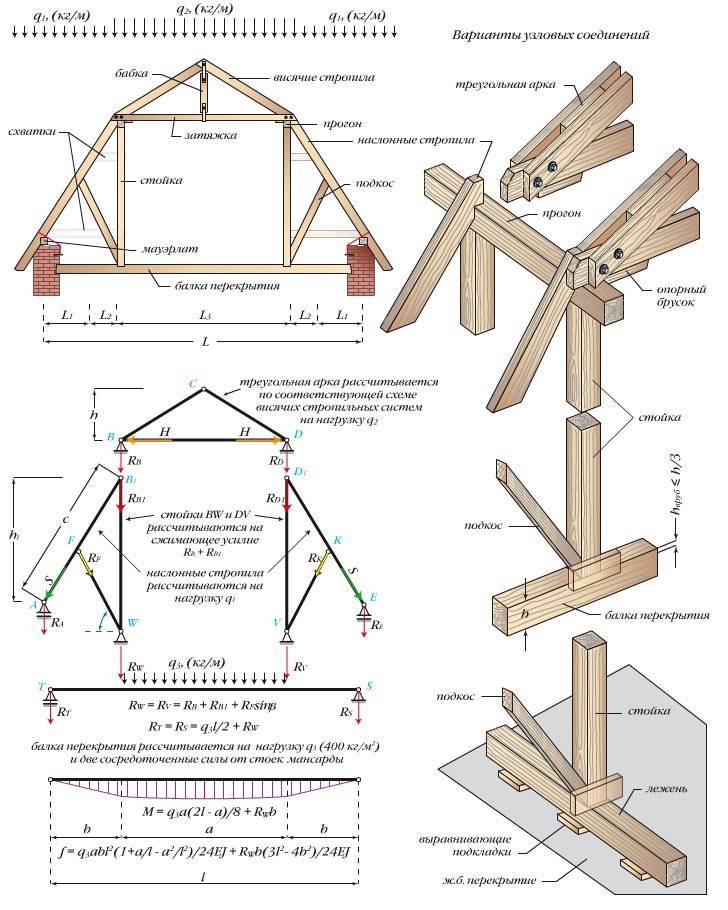

Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

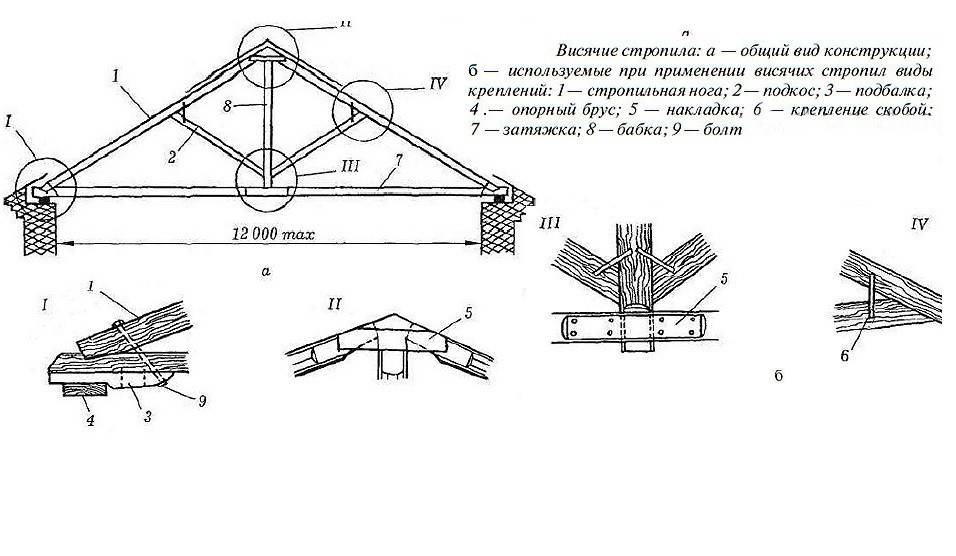

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Что такое стропило и стропильная система
Двускатная стропильная система может быть нескольких видов. Наиболее сложным из ее разновидностей стала ломаная двускатная крыша. Сложность заключается только в обустройстве излома на одном или на двух скатах. Это бывает необходимо в тех случаях, когда застройщик возлагает надежды на мансардный этаж с более высоким потолком, чем могут позволить стандартные двускатные стропильные системы.
В принципе, стропило представляет собой опорную силовую балку или доску с прямоугольным сечением. Более узкая грань расположена горизонтально, а широкая — вертикально. Это обусловлено тем, что самые большие нагрузки поступают именно сверху. Это и вес кровельного пирога с утеплителем, ветро-влагозащитой, кровельного материала. Различают два вида нагрузки. Которые приходятся на стропило — постоянные и переменные. К переменным относят воздействия атмосферы — снеговая нагрузка, нагрузка от ветра.
Монтаж конструкции
Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.
Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета. Монтаж стропильной системы двускатной крыши делится на последовательные этапы:
Монтаж стропильной системы двускатной крыши делится на последовательные этапы:
- К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
- Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
- Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
- Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
- Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
- Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.
Видео по теме:
Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.
Основные элементы кровли
Стропильная система двухскатной завершающей части здания состоит из множества элементов. Монтаж стоит начать с подробного изучения каждого из них и выбора их сечений.
Мауэрлат
При установке элементов под металлочерепицу или другое покрытие подразумевает использование бруса сечение 150х150 или 200х200 мм. Именно такой размер позволяет наиболее оптимально распределить нагрузку. далее потребуется выбрать способ закрепления он зависит от материала стен. Существует несколько вариантов:

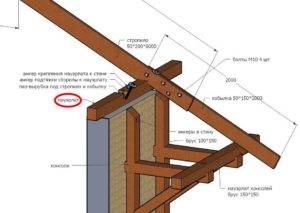

Схема крепления мауэрлата к стене
Каркасные, брусовые или бревенчатые стены не требуют установки мауэрлата. В случае каркасного здания опорой для стропильных ног служит верхняя обвязка стен. при строительстве ограждений из бруса или бревна, мауэрлатом становится верхний венец
Важно выполнить грамотное закрепление этих элементов в конструкции стены.
При использовании для строительства легких бетонов, потребуется дополнительное усиление. К легким бетонам относят такие материалы как пенобетон, шлакобетон, керамзитобетон
Они могут разрушаться, если опереть на них кровлю не центрально. Для равномерного распределения нагрузки предусматривают заливку монолитного железобетонного пояса по обрезу стен. Во время работ в него закладывается специальная проволока, шпильки или болты, на которые будет выполнено крепление мауэрлата.
Для кирпичных средств можно не предусматривать железобетонный пояс. В этом случае для соединения с обвязочным брусом в кладку заводят проволоку, которую после оборачивают вокруг мауэрлата и закручивают. Второй вариант — за один ряд до обреза стен в кладку с внешней стороны заводят деревянные бруски, пропитанные антисептиком. Такие пробки и мауэрлат скрепляют при помощи скоб. Возможно также использование шпилек и болтов, для закрепления которых потребуется заливка монолитного пояса.
Важным моментом является гидроизоляция.
Стропила
После закрепления мауэрлата устанавливают стропильные ноги. Их сечение подбирается в зависимости от шага несущих балок, их пролета, снеговой нагрузки и типа покрытия. При установке каркаса под металлочерепицу при шаге 60 см рекомендуется соблюдать следующие рекомендации в зависимости от пролета:
- 3 м — 4х15 см;
- 4 м — 5=15 см;
- 5 м — 5х17,5 см;
- 6 м — 5х20 см.
Таблица средних значений стропильных ног
Это средние значения, чтобы выполнить более точный расчет лучше обратится к специалисту или изучить дополнительную литературу.
Выполнить крепление стропильных ног к мауэрлату можно двумя способами:
- с зарубкой;
- без нее.
Крепление стропильных ног к мауэрлату с зарубкой и без нее
В первом случае выполняют запил на обвязочном брусе, во втором с стропилу прибивают специальную дощечку, которая становится упорным бруском. Далее для обоих способов работу выполняют одинаково. С помощью металлических уголков наклонную балку фиксируют, чтобы она не смещалась относительно проектного положения вдоль мауэрлата. Дополнительно вбивают под углом гвозди.
Схема крепления стропил с помощью проволоки и на скобы
Кроме этого потребуется скрепить стропило со стеной. Выполнение этого мероприятия предусмотрено в нормативных документах. Делать это можно двумя способами:
- на скобы (подойдет для деревянных зданий);
- с помощью скрутки из проволоки (более трудоемкий вариант, но единственно возможный для каменных домов).
Если провести работу правильно, можно не беспокоится о ее состоянии даже в самые сильные ветра.
Стойки, стяжки, подкосы
Такие элементы чаще всего изготавливаются из досок. Оптимальная толщина находится в пределах 32-50 мм. Исключением становятся стойки. Здесь можно применять доски толщиной 50-100мм. Крепление выполняется на шпильки или с применением опорных брусков.
Виды конструкций разноскатных крыш
Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:
- Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
- Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
- Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
- Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.
Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.
Ломанная крыша: все для уюта мансарды
Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.
Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:
- На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
- На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
- Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
- Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
- Утеплить такую крышу сложнее, чем ломанную.
Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.
Как вы можете убедиться сами, проще не бывает:
Или вот такие ломанные-переломанные:
Интересный исторический факт
Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.
В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.
Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.
Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.
Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:
Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.
Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.
Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.
Висячие стропильные системы
Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.
Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.
Характерные черты стропильных конструкций висячего типа:
- Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
- Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
- Установка на стены готовых замкнутых треугольников – стропильных ферм.
К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.
Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.
Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.
Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.
Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

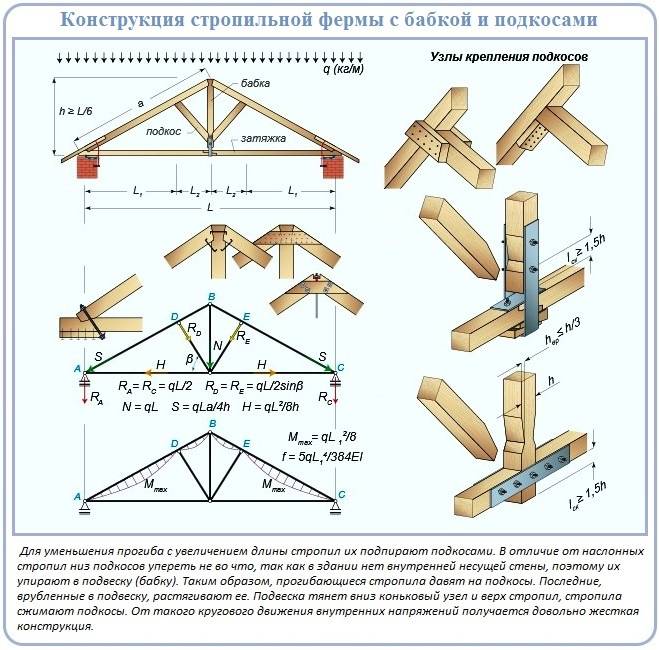

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.
Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.
Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.
Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.
В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.
В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.
С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.
Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.
Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.
Правила монтажа
Монтаж висячих стропил должен производиться с соблюдением определенных правил. Лишь в этом случае получится изготовить правильную и устойчивую конструкцию. Правила работ следующие:
все деревянные детали конструкции должны быть обработаны антисептическими составами, предотвращающими их разрушение и гниение;
важно пользоваться измерительными приборами, карандашом во время нанесения разметки;
семь раз отмерь – один раз отрежь. Это главное правило при монтаже кровли;
два противоположных друг другу стропила устанавливаются встык, а не внахлест;
для изготовления выемок можно использовать шаблоны, если материал используется достаточно ровный, а погрешность минимальна;
в качестве строительного уровня может использоваться натянутая бечевка
Она натягивается между двумя парами стропил (первой и второй);
промежутки между стропилами лучше всего отметить сразу на мауэрлате и коньковом брусе в соответствии с шагом их установки.

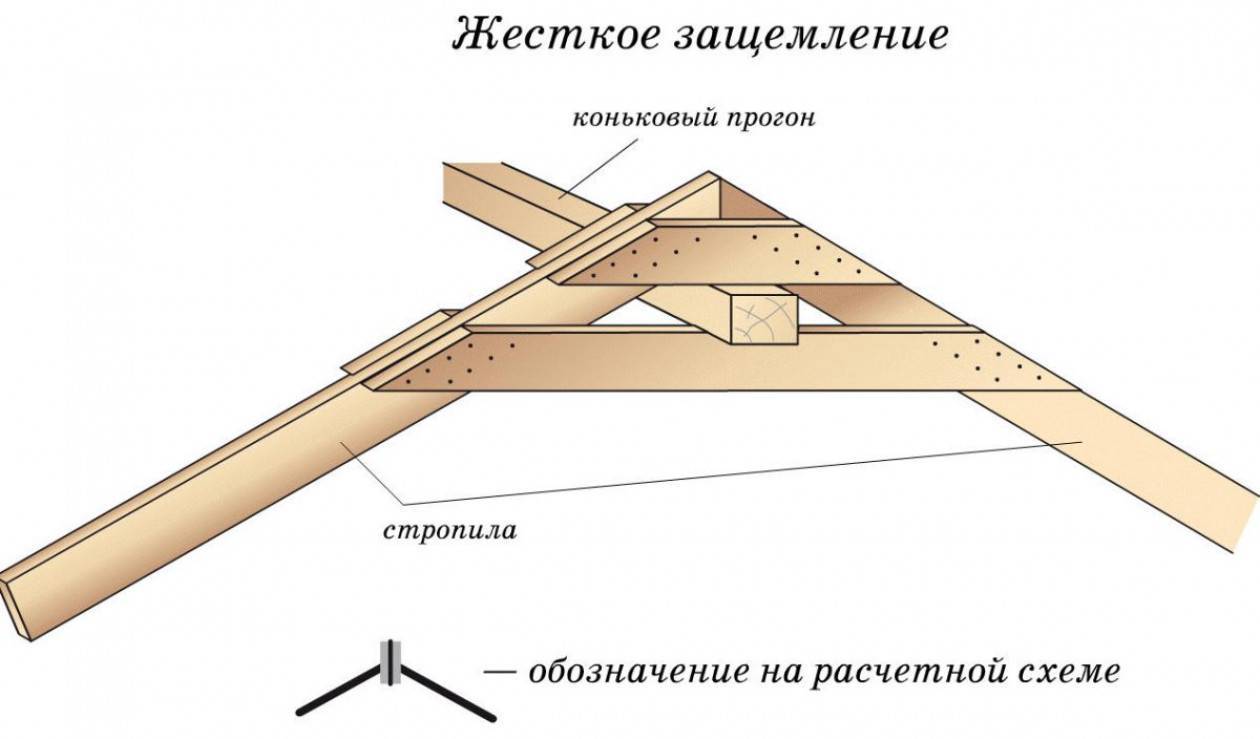

Соединение стропил в коньке
Можно ли обойтись без мауэрлата?
Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.
Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250
Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью
Пошаговый монтаж конструкции стропильной системы двухскатной крыши

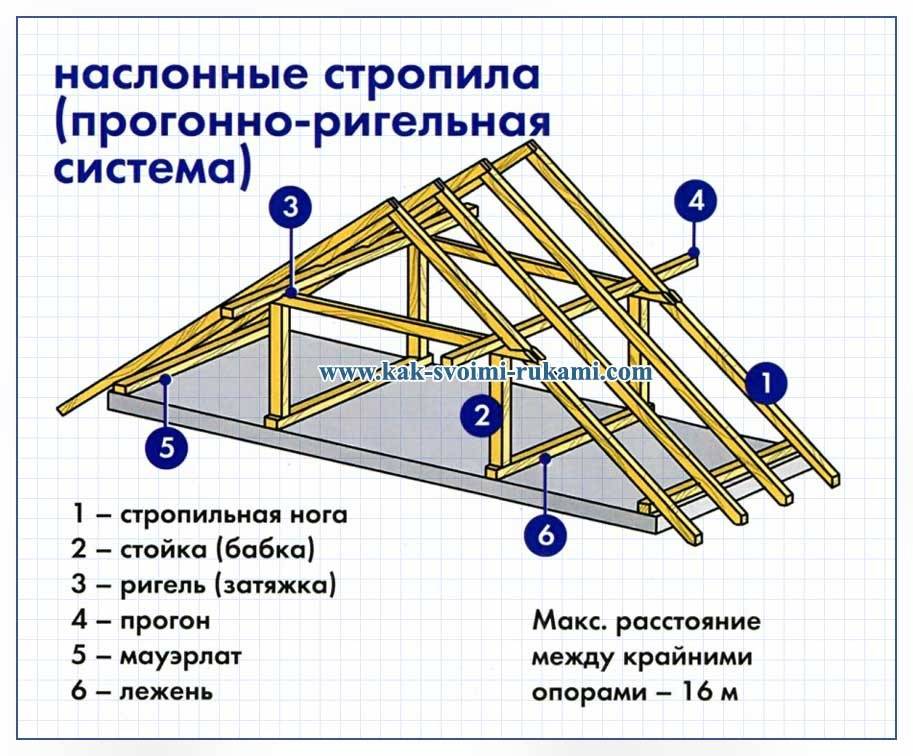

Стропильная система двухскатной крыши состоит из следующих элементов:
Монтаж мауэрлата
Крепеж мауэрлата к монолитному железобетонному поясу
Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:
- крепиться к стене через армированный железобетонный пояс со шпильками;
- шпильки вставляются в кладку;
- простой и распространенный способ для простых кровель, крепление катанкой.
Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.
Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек
Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:
Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.
Способы крепления стропил к мауэрлату
Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.
- Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
- Устанавливают накладки, деревянные или металлические.
- При помощи врубок в прогон, закрепляют гвоздями или болтами.
Способы соединения стропил на коньке
Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.
С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила
Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:
Устройство обрешетки
Конструкция обрешетки зависит от принятого кровельного материала:
Сплошную обрешетку устраивать по скату кровли.
Карнизные свесы
Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.
Схема устройства карнизного свеса двухскатной крыши
В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.
Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Проекты и чертежи
В процессе планирования двускатной крыши готовится чертеж. Это схема будущей конструкции, где есть скаты, фронтон, конек. По сути, план представляет собой рисунок с проработанными элементами в разных проекциях, отображающий способы завязывания стропил. Составление чертежа двускатной крыши выполняется с учетом всех этапов работ.
Схема ее возведения включает:
- брусья для обрешетки;
- балки и стропилы;
- схема укладки тепло- и гидроизоляции;
- схема размещения кровельного покрытия;
- схема установки дополнительных креплений;
- чертеж установки системы вентиляции, дымохода.
Грамотно составленный план кровельного перекрытия позволит сократить статью расхода на приобретение строительных материалов. Для создания проекта любого типа используется тот или иной вид материалов, исходя из расчетов и с учетом надежности покрытия. Учитывается также размер кровельного покрытия. При чертеже обязательно прописывается часть стропильной системы, что позволяет понять, насколько максимальной может быть нагрузка на крышу.
В план также входит:
- план ливневки (ливневая канализация определенной длины);
- элементы соединения скатов;
- площадь конструкции;
- схема мест примыкания кровли (прижимной профиль).
