Шатровая крыша своими руками: фото, видео, особенности процесса
Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.
Обустройство каркаса
Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).
Монтаж крыши всегда начинается со строительства каркаса
Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат
Установка опорных брусьев и мауэрлата
Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.Способы крепления мауэрлата:
используя стропильные шпильки;
с применением стальной проволоки;
с помощью анкерных болтов.
Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.
Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.
Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.
Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.
Обустройство стропильной системы
Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.
Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.
Во время работы может возникнуть потребность стесывания верхней пласти накосной стропилы. Ее нужно уложить на ребре под углом. Пласть, находящуюся в ендове, стесывают желобком. Таким образом, укладка обрешетки проходит намного проще.
Полезные советы при возведении шатровой крыши
Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.
Четырехскатная крыша своими руками
Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.
Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).
Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Процесс монтажа конструкции наслонного типа на кирпичном здании
Монтируется стропильная система шатровой крыши следующим образом:
1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.
2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).
3. На уложенные лежни поперек монтируются подмости.
пример строительства шатровой кровли 1-4
этапы 5-7
схема крепления стропил к кирпичной стене

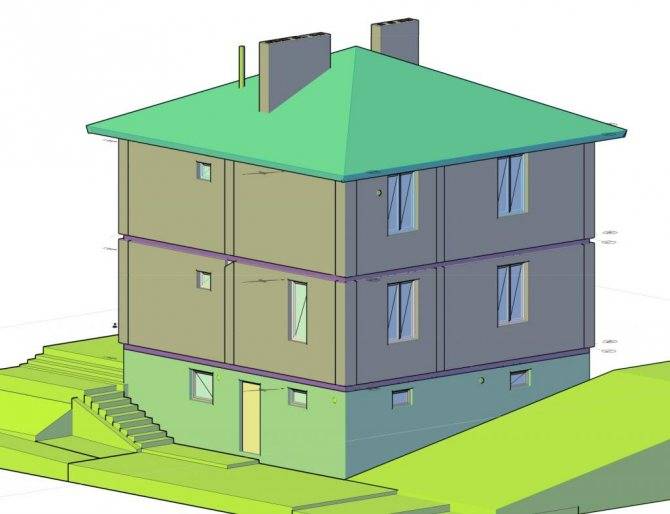

пример шатровой крыши
4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

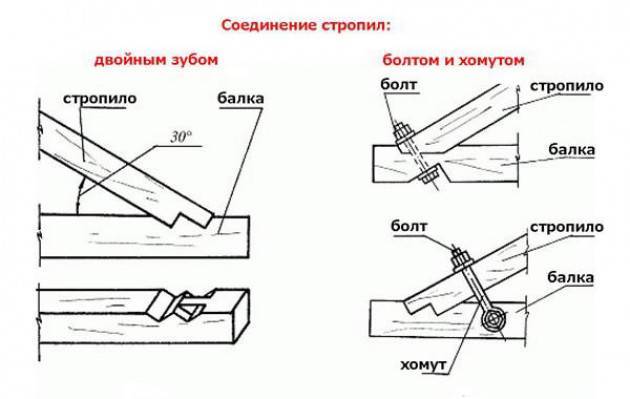

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.
6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.
7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.
Как монтируется стропильная система четырехскатной крыши .
8. Под подкосы устанавливают шпрингели для увеличения их прочности.
9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.
10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.
11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.
Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.
Интересное на сайте
Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »
Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »
Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »
Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »
Вальмовая крыша – преимущества и недостатки
Плюсы:
минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;
большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;
возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;
эстетическая привлекательность.
Минусы:
- сложность расчета и монтажа;
- более высокая стоимость реализации проекта;
- уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
- невозможность устройства мансарды;
- естественное освещение возможно только посредством установки окон в кровельном пироге.
Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.
Расчет уклона с учетом всех нагрузок
Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.
Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.
Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.
А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?
В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.
Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.
Точно рассчитать угол скатов вам помогут такие формулы:
Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.
Также каждый вид кровельного материала требует свой уклон:
- Мягкая черепица и ей подобные кладут на кровлю от 11°.
- Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
- Для шифера выбор вообще невелик – от 25 до 30°.
Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне
Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!
В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.
Беседка с четырехскатной крышей
Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.
Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций
Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.
На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:
- веса всех стропил и их дополнительных элементов;
- массы кровельного покрытия и гидроизоляции;
- уровня климатических нагрузок, слоя снежных масс;
- веса строителей, обслуживающих крышу;
- нагрузки от оборудования, которое планируется установить на стропильной системе.
От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.
Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.
Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.
Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить
Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.
Пошаговая инструкция по установке вальмовой крыши для беседки
- Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
- Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
- Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
- Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
- На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
- На завершающем этапе работы крепят кровельный материал.
Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.
Видео: строительство беседки и барбекю своими руками
Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.
Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

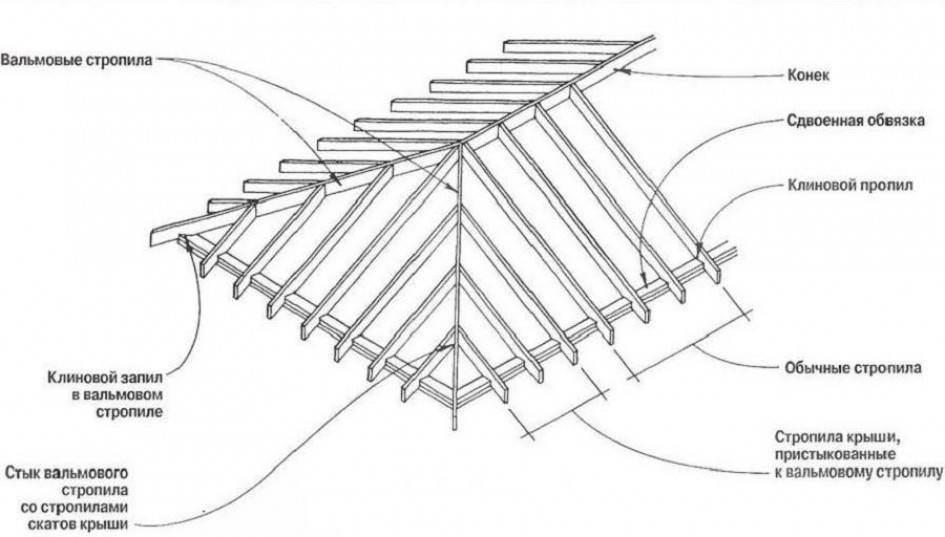

- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:
Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Расчет стропильной системы
Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.
Расчет угла наклона скатов и высоты конька
Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.
Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.
Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.
Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:
- Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
- При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.
Длина стропил
Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.
- Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
- Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;

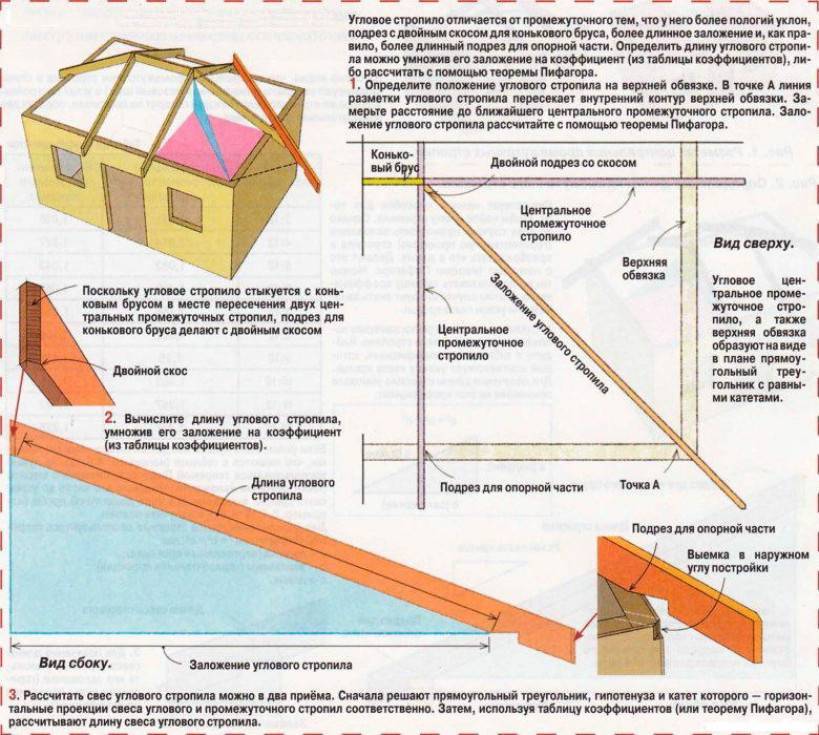

- Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
- Для вычисления длины укороченных стропил необходимо знать шаг стропил.
Расчет шага стропильной системы
Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.
Чем длиннее стропильные ноги, тем короче и шаг.
При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:
- Минеральная вата подразумевает расстояние в 58 см;
- Пенополистирол требует шага в 60 см;
- Полиуретановая пена может использоваться при любом шаге.
На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.
Выбор сечения стропил
В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.
Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:
- Длина стропильной ноги менее 3 м – сечение 50*150 мм;
- Менее 4 м – 50*200 мм;
- Менее 5 м – 75*175 мм;
- Менее 6 м – 75*200 мм.
При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.
Площадь кровли
Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).
Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.
Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.
Устройство 4 скатной шатровой крыши на примере беседки

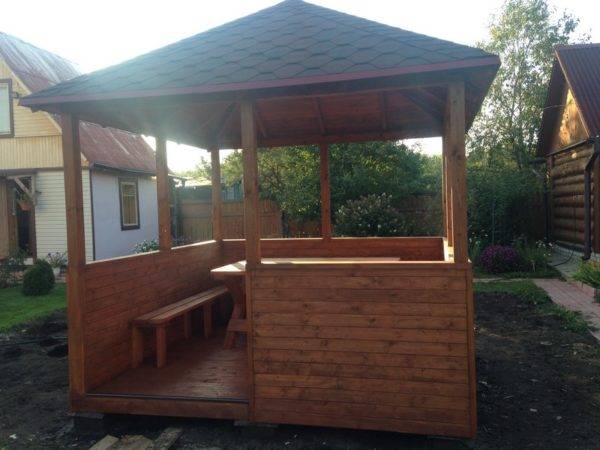

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).
Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.
Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).
Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног

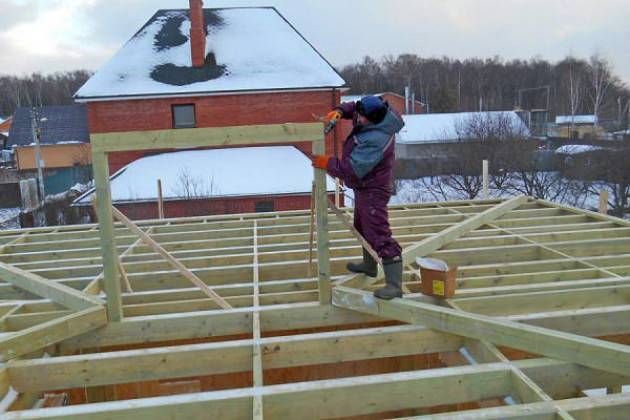

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Этап ІІІ. Установка чердачного перекрытия
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.
Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
