Монолитный фундамент для частного дома своими руками

Что такое монолитный фундамент

Под словом монолитного фундамента стоит понимать сплошную бетонную или железную плиту, которая закладывается в заранее подготовленную основу из песка. Сама основа должна быть в высоту не более 30-ти сантиметром, так как плита имеет высоту 40-к сантиметров. Все это должно находиться под основанием всего сооружения.

В современном мире можно встретить несколько разновидностей фундамента:

• заглубленный – данный вид подходит для строительства дома с подвалом. Дело в том, что плита располагается чуть ниже земли. За счет этого вода не будет скапливаться в подвале и приносить дискомфорт;
• незаглубленный – данный тип подойдет для возведения кирпичных, деревянных и каменных каркасов дома. Плита находится непосредственно на поверхности почвы, что очень интересно. За счет этого дом не будет получать негативные воздействия в лице сдвигов грунта. То есть плита будет перемещаться вместе с грунтом, что предотвращает искривление стен и так далее.

Как рассчитать потребление материалов

Любой может своими силами рассчитать, сколько ему понадобится материалов. Можно привести простой и понятный пример. Например, планируется строить одноэтажное здание, размером 64 м²., стены — 8х8. Такое же количество нужно материалов для теплоизоляции. Гидроизоляционных 2 слоя: 64х2=128. Для нахлестки потребуется определенное количество метров, какие оставляем про запас.

Когда закладывается ячейка в 20 см, количество прутков рассчитываем так: 800/20=40х2. В итоге получаем 160 шт. по 8 м. длиной.

Для вертикальных линий тоже оставляем задел, рассчитать арматуру для монолитного фундамента без этого сложно. Для любого соединения необходима проволока для связки: 40х40х2.

Монолитный столбчатый фундамент

Выбор типа конструкции зависит от характера строения и особенностей грунта. Монолитные столбчатые фундаменты применяются в случае с возведением щитовых или каркасных построек на песчаных и торфяных грунтах. Работа по обустройству такого основания осуществляется в несколько этапов:

• бурение скважин – требуется заглублять столбы на 25 см ниже уровня промерзания почвы;
• погружение в скважину асбестоцементных труб – фиксация осуществляется с помощью почвы;
• закладка в скважину арматуры, заливаемой бетоном;
• трамбовка бетонной смеси стальным прутком – выгоняется из смеси воздух;
• набор прочности конструкцией – происходит в течение 2-х дней.

Плюсы и минусы фундаментной плиты

Недостатки монолитной конструкции основания сооружения являются продолжениями преимуществ и особенностей ее устройства.

Преимущества

• практически не требуется проводить подготовительные работы, что значительно уменьшает сроки строительства сооружения;
• устройство надежного основания здания не требует особой квалификации от рабочих и специальных инструментов и техники;
• на массивное однородное основание здания не влияют сезонные температурные колебания в грунте;
• максимально возможная прочность и долговечность мономорфной конструкции, которую неимоверно сложно подвергнуть деформации, так как она не имеет сочленений;
• можно сэкономить на устройстве пола в сооружении, потому что сама плита является полом.

Посмотрите про все преимущества плиты на видео:

Недостатки

• расходы на материалы и сооружение монолитного фундамента из железобетона составляет около четверти от всех расходов на строительство здания;
• возведение дома со сплошной конструкцией его основания требует четкого предварительного планирования, расчета и проектирования всех проводимых по строительству работ;
• невозможность массивную и сплошную конструкцию плиты закладывать в тех местностях, которые имеют уклоны.

Преимущество и недостатки монолитных конструкций

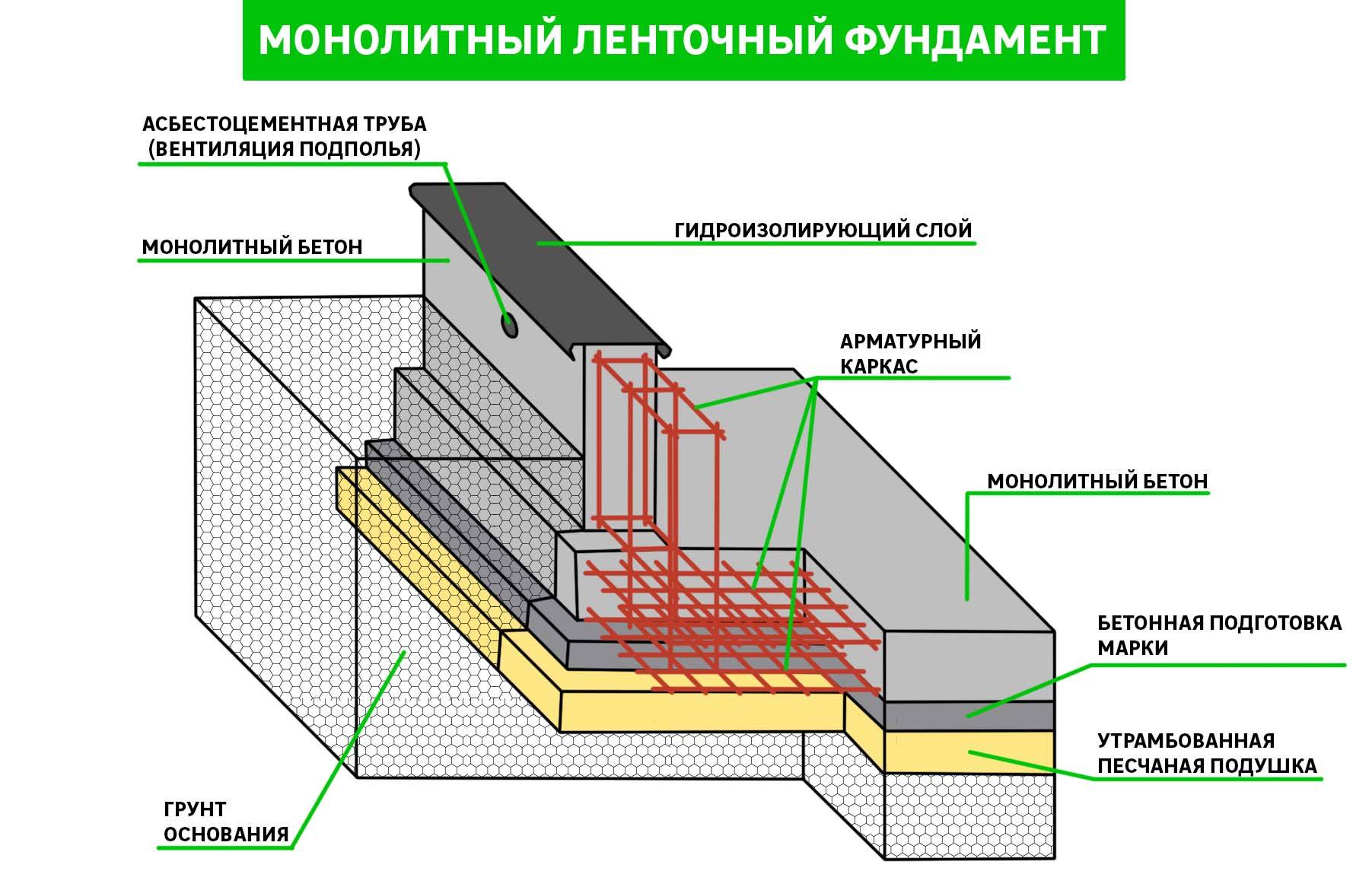

Монолитные ленточные опоры независимо от глубины заложения позволяют возводить здания любой формы. Такое преимущество используют для решения нестандартных задач. Например, для строительства домов с трапециевидными и полукруглыми эркерами или обустройства террас со сложными линиями.

По сравнению со сборным фундаментом монолитная лента гораздо прочнее. Она не имеет щелей не требует дополнительной гидроизоляции. А глубина и цельность конструкции позволяют при строительстве использовать любую из полос в качестве одной или двух примыкающих стен для сооружения подземного помещения.

Они не требуют использования дорогой строительной техники. Достаточно иметь бетономешалку и малую технику. Такое преимущество позволяет заложить монолитный фундамент ленточной конструкции собственными силами. Но для этого потребуется вырыть траншею нужной глубины, смастерить опалубку, уложить каркас из арматуры, замесить бетон и лишь, затем залить.

Как видите, наряду с преимуществами есть существенные недостатки у ленточных фундаментов монолитного типа. Основным минусом является высокая трудоемкость, требующая от застройщика большого количества времени.

Еще одним недостатком можно считать высокий расход материалов, требуемых для возведения монолитных армированных лент. По своему объему такая конструкция уступает разве что плитным основаниям. Чтобы обустроить такой фундамент потребуется значительный объем бетона, арматуры и пиломатериалов. А если замешивать бетон своими руками потребуется песок, цемент и щебень.

Кроме того технология возведения основания из монолитных лент требовательна и к времени года. Как правило, закладка должна производиться в теплую пору года. От этого будет зависеть прочность конструкции и ее надежность. После того как бетон наберет свою прочность можно производить демонтаж опалубки, и нагружать фундамент.

Разновидности монолитного фундамента

Данный вид фундамента может быть нескольких видов. Среди самых популярных и востребованных вариантов можно отметить плитный фундамент, который может быть в виде обычной плиты и плиты на ленте, которая похожа на перевернутую чашу. С каждый годом такой вариант становится все более и более популярным заграницей.

Такой вид фундамента характеризуется сплошной железобетонной плитой, которая заглублена в грунт. Как и внешние, так и внутренние стены здания возводятся именно на такой плите. За счет этого максимально минимизируется нагрузка на грунт, и плита не проваливается.

Она достаточно универсальная, поэтому ее можно использовать даже на болотах или открытых торфяниках. Самым большим плюсом можно считать то, что во время проведения таких работ, очень сложно допустить ошибку.

Следующей, не менее популярной разновидностью, считается столбчатый монолитный фундамент, который очень часто применяют для возведения таких помещений, как бани.

Ленточный фундамент способен выдержать любые неприятные погодные условия и большие нагрузки. Он представлен в виде железобетонной полосы, которая проходит по всему периметру здания. Она может быть заглубленной или мелкозаглубленной.

Рытье котлована и установка опалубки

В принципе, в рытье котлована нет ничего сложного. Необходимо вынуть грунт на определенную глубину. Главное при этом не допустить заглубления в какой-либо части котлована.

Если это вдруг произошло, то не нужно ни в коем случае подсыпать грунт или песок. Тогда надо углубить котлован на эту величину. Дно выравнивается.

Далее по шнурам разбивают оси. В местах их пересечения будут находиться углы дома. Иногда под фундаментом прокладывают трубы для отвода стоков или дождевой воды.

Дренажная труба укладывается в щебень, который обернут геотекстилем высокой плотности

Похожие:

После монтажа закладных и дренажа делаем подушку из крупнозернистого песка с проливкой и послойным уплотнениемМонтаж гидроизоляционной мембраны

Опалубку делают из прочных строительных досок. Из нее сбивают каркас. Углы укрепляют. Изнутри ее закрывают пленкой или рубероидом и зачастую утепляют пенополистиролом.

Бока укрепляют распорками через каждые 50-70 см. С одной стороны их упирают в опалубку, с другой — в дно или стену котлована. Также необходимо оставить рабочий зазор между стеной котлована и опалубкой. Опалубка должна быть собрана ровно, без зазоров. В ней не должно быть перепадов. Иначе может быть перерасход бетона при заливке фундамента. Об этом говорилось выше.

Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

• минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
• пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

• большой срок службы;
• не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
• некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
• безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
• прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.

Монолит VS панель

1. Панельное строительство – лидер по скорости возведения. Дома собирают из готовых плит как конструктор, в то время как для монолитных зданий сначала возводится каркас из арматуры, а потом все это заливается бетоном, который на протяжении определенного времени должен набрать запас прочности. Поэтому панельные дома возводят быстрее монолитных.

2. Квартиры в панельных домах стоят дешевле жилья в монолитном доме.

3. Монолитные сооружения имеют сроки эксплуатации выше, чем панельные.

4. Также считается, что в монолитных домах выше тепло- и шумоизоляция. Однако категорично утверждать, что панельные здания плохи, в них будет холодно и шумно, нельзя. Современные технологии панельного строительства добились значительного прогресса и улучшили показатели по проводимости тепла и звукоизоляции.

5. В монолитных домах несущими являются наружные стены и внутренние опоры, поэтому межкомнатные стены можно убирать и формировать пространство в квартире так, как хочется владельцу. У панельных домов почти все стены несущие, а значит перепланировка невозможна.

Все три технологии строительства можно сравнить, используя таблицу ниже.

Характеристики	Технология строительства
Монолит	Кирпич	Панель
Период строительства	9-12 месяцев	1,5-2 года	3-12 месяцев
Стоимость квадратного метра	Средняя/высокая	Высокая	Низкая
Срок эксплуатации	150 лет	150 лет	50 лет
Уровень звукоизоляции	Средний	Высокий	Низкий
Уровень теплоизоляции	Высокий	Высокий	Низкий
Наличие усадки дома	Практически отсутствует	Существенная	Практически отсутствует
Планировки	Индивидуальные	Индивидуальные	Типовые
Возможность перепланировки	Да	Да	Нет

Плюсы монолитного железобетона

Здания из монолитного железобетона пользуются популярностью за счет следующих преимуществ этого строительного материала:

Высокая прочность и долговечность

Бетонная форма и стальной каркас компенсируют недостатки друг друга, обеспечивая высокую прочность и надежность конструкции. За счет арматуры балки и перекрытия выдерживают большие нагрузки на изгиб и растяжение. Бетонное основание устойчиво к сильным статическим нагрузкам, давлению.

Возможность строительства уникальных архитектурных форм

Дома из монолитного железобетона отличаются широким разнообразием планировок и архитектурных решений. Здесь есть возможность создавать большие пролеты, угловые окна и др.

Незначительная и равномерная усадка

Здания из монолитного железобетона готовы к отделке практически сразу после строительства. Поэтому можете приступить к ремонту квартиры в только что построенном доме.

Высокая скорость строительства

При большой трудоемкости технология строительства из монолитного железобетона по скорости обходит кирпичную или каменную кладку. Если вы планируете инвестировать в строящийся дом из железобетона, риски уменьшаются за счет быстроты возведения.

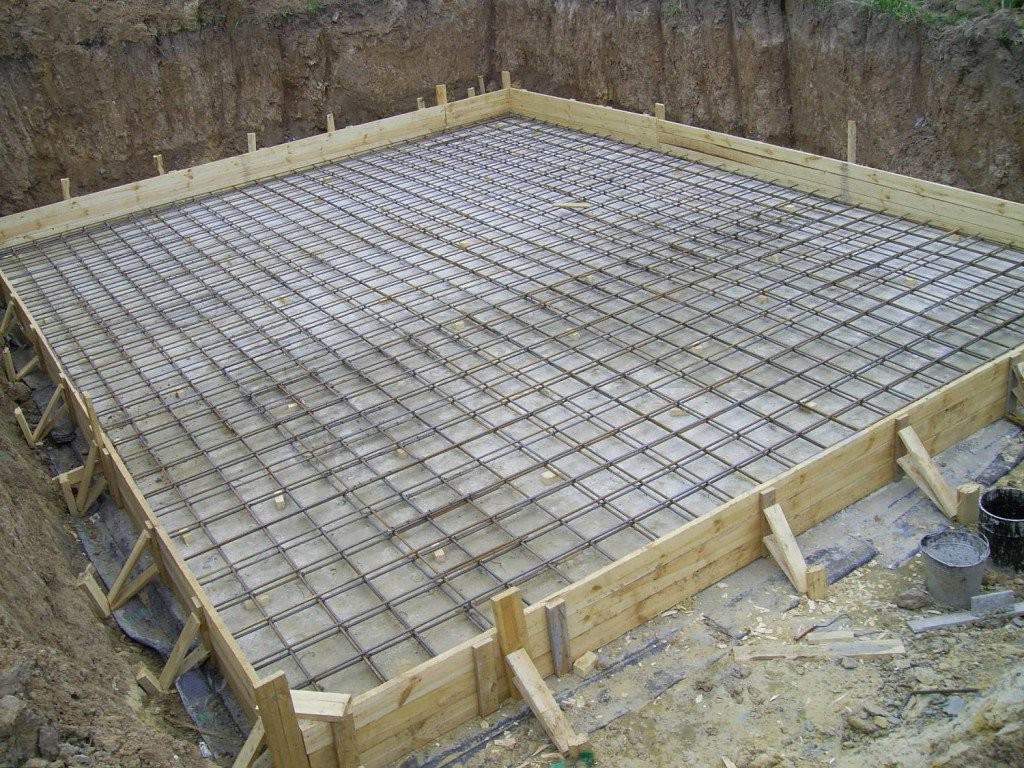

Армирование фундамента

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.

Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.

В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Область применения

Ленточный фундамент – оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Подготовительные работы

Под большую постройку котлован роют с привлечением спецтехники

Начальным этапом строительства является проектирование. На данной фазе проводится исследование участка, составление чертежей, проведение расчетов потребности материалов и инструментов.

Если взять за основу устройство монолитной фундаментной плиты по ГЭСН 81-02-06-2017 (сборник 6), можно точно определиться со сметой строительства.

В нее включаются такие затраты:

• доставка оборудования и материалов, организация их хранения;
• земляные работы;
• монтаж опалубки, включая подготовительные действия;
• обустройство рабочей площадки установка оборудования;
• изготовление арматурного каркаса;
• замешивание и заливка бетонного раствора, уход за фундаментом;
• снятие опалубки;
• проведение обратной засыпки.

В некоторых случаях могут проводиться дополнительные мероприятия.

Инструменты для строительства

Как правило, для работы будет достаточно таких приспособлений:

• бетономешалка;
• уровень;
• болгарка;
• рулетка;
• лопата;
• ножовка;
• молоток;
• топор;
• ножницы.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12.2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.

2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Достоинства такого основания

Опытные строители часто рекомендуют этот фундамент для больших домов на участках с неустойчивым грунтом. Для этого есть следующие причины:

монолитная плита имеет свойство равномерно прижиматься к земле, что снижает нагрузку на нее;
за счет меньшего давления на грунт уменьшается усадка, что особенно важно при проектировании массивного дома в несколько этажей;
плитный фундамент можно заливать на заболоченные участки и другие места с ненадежным грунтом, где другие типы фундаментов могут быть разрушены;
для выполнения работ не требуется большого количества тяжелой техники, поэтому такой фундамент можно заливать своими руками;
если используется заглубленный фундамент, конструкция цоколя будет проще.

Все эти преимущества делают монолитный фундамент пригодным для большинства типов сложных грунтов. Такой фундамент — залог прочности и долгих лет службы будущей конструкции.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

• проводятся изыскательские работы, разрабатывается проект;
• для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции
