Штробление стен под проводку: инструменты, размеры штроб и способы штробления

Особенности работы с различными материалами

Когда есть разметка и хорошее оборудование для формирования штроб, сделать это несложно. Но бывают случаи, когда выемки под провода нужно сформировать в кирпичной, бетонной кладке, дереве и других материалах. Рассмотрим тонкости работы с разными материалами.

На кирпичной стене сделать горизонтальные штробы легко посредством молотка и стамески. Нужно только остановиться на шве кладки. Если же нужны вертикальные углубления, лучше взять болгарку, штроборез, перфоратор.

Если говорить о том, как проштробить бетонную стену под проводку, здесь тоже особых сложностей не возникает. Подойдут любые инструменты, кроме молотка и зубила. Идеальным для бетонного покрытия будет перфоратор. Он мощный и сможет обработать любую поверхность, не дает столько пыли и не требует дополнительных приспособлений для очистки углубления. На бетонных конструкциях болгарку и ее аналоги лучше не применять — круг может соскочить и что-нибудь повредить.

Если стены из дерева, то, согласно правилам безопасности, проводка должна быть открытой. Но если все-таки вы решили установить проводку скрытого типа, работать следует специальным фрезером, болгаркой с диском по дереву и стамеской для удаления лишнего материала. Но в целом лучше так не делать — сохраните деревянную поверхность целой и невредимой.

Прокладка кабеля в штробах

Вне зависимости от способа отделки стен (гипсокартон, штукатурка, фигурные обои…), кабель, в котором находится напряжение, опасное для жизни, следует прятать в капитальную стену. При постройке типовых панельных домов, у электриков вообще не болела голова по поводу проводки. В стенах заранее было организованы углубления: укладывай кабель, прихватывай алебастром, и можно штукатурить.

А как быть при строительстве нового дома? Можно заранее спроектировать маршруты прокладки кабеля, и даже вмонтировать в кирпичную кладку кабельные каналы. Это прогрессивный способ, обеспечивающий прочность и безопасность электропроводки.

Но в реальности, кабель укладывается после окончания строительства, перед чистовой отделкой стен (а зачастую и после нее). Та же ситуация, если вы купили новую мебель, и шкаф традиционно закрыл розетку.

Еще один повод переложить провода: проведение ремонта в квартире. В старых домах, кабели питания в стенах имеют алюминиевую жилу. Не то чтобы это совсем плохо, но учитывая старость проводов и новые требования ПУЭ (правил устройства электроустановок), лучше проложить другие провода, с прочной изоляцией и медным проводником. Да и стандартное расположение розеток-выключателей, мягко говоря далеко от совершенства.

Приобретение мощных электроприборов, таких, как бойлер, кондиционер, электроплита, требует прокладки силовой линии для подключения.

Штробы под электропроводку

Штраба – да, именно таково энциклопедическое написание данного слова, хотя в профессиональном сленге более распространено его написание через букву «о» — это борозда или канавка в поверхности стены, пола, потолка, предназначенная для прокладки инженерных коммуникаций, в частности электро- и трубопроводов.

Штробы могут быть различной глубины и ширины, а выполняться посредством зубила, скрапели(каменотесного резца), перфоратора, штробореза, а также иных инструментов, о которых ниже пойдет речь более подробно.

Трассы для электрических кабелей необходимо прокладывать строго горизонтально и вертикально, избегая лишних их поворотов и, как следствие, напрасных перегибов проводников, в которых может возникать повышенный нагрев токоведущих жил.

Максимальная допустимая глубина такой борозды составляет 2,6 см, ширина – 3 см, а длина (от распределительной коробки) – 300 см. От отопительных приборов, а также элементов системы газоснабжения следует отступить не менее 40 см, от дверных и оконных проемов – не менее 10 см, а от потолка – не менее 5 см, а лучше те же 10 см.

Скрытая электропроводка

При обустройстве канавок в наклонных плоскостях (например, в мансардных помещениях) следует следить, чтобы они проходили строго параллельно стыкам с вертикальными или горизонтальными поверхностями.

Итак, давайте разберемся чем штробить стены под проводку.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

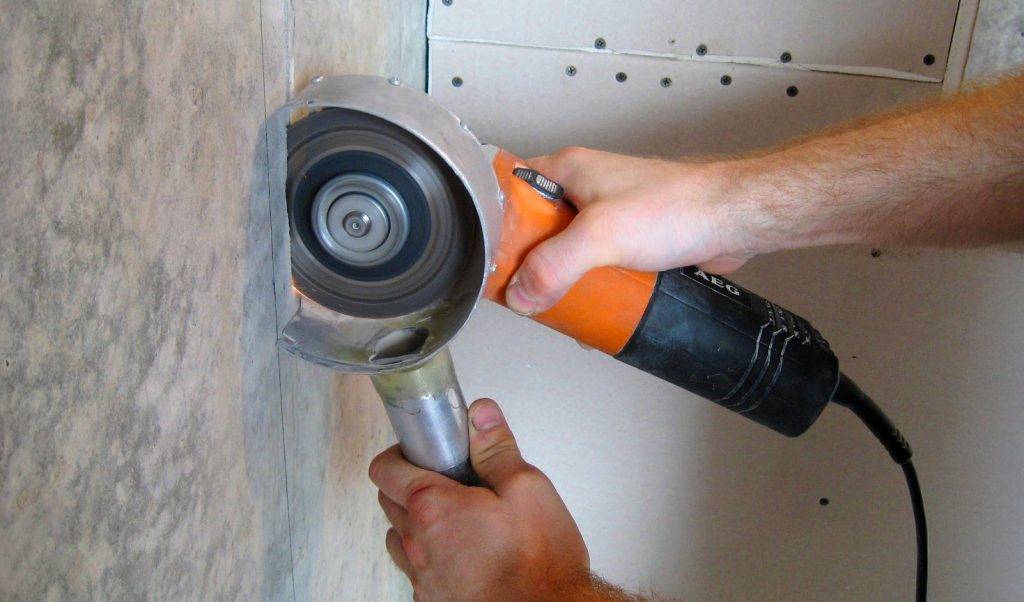

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

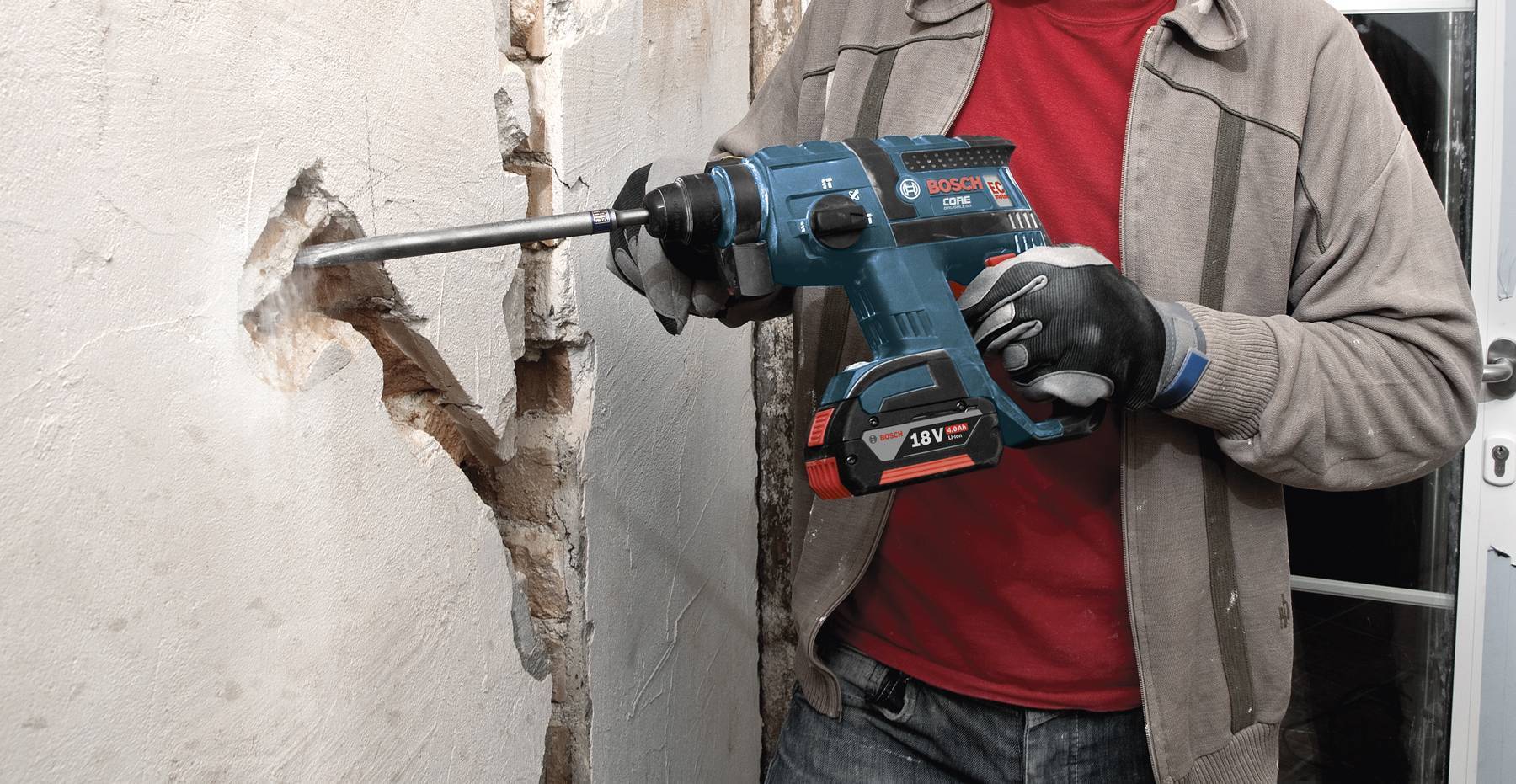

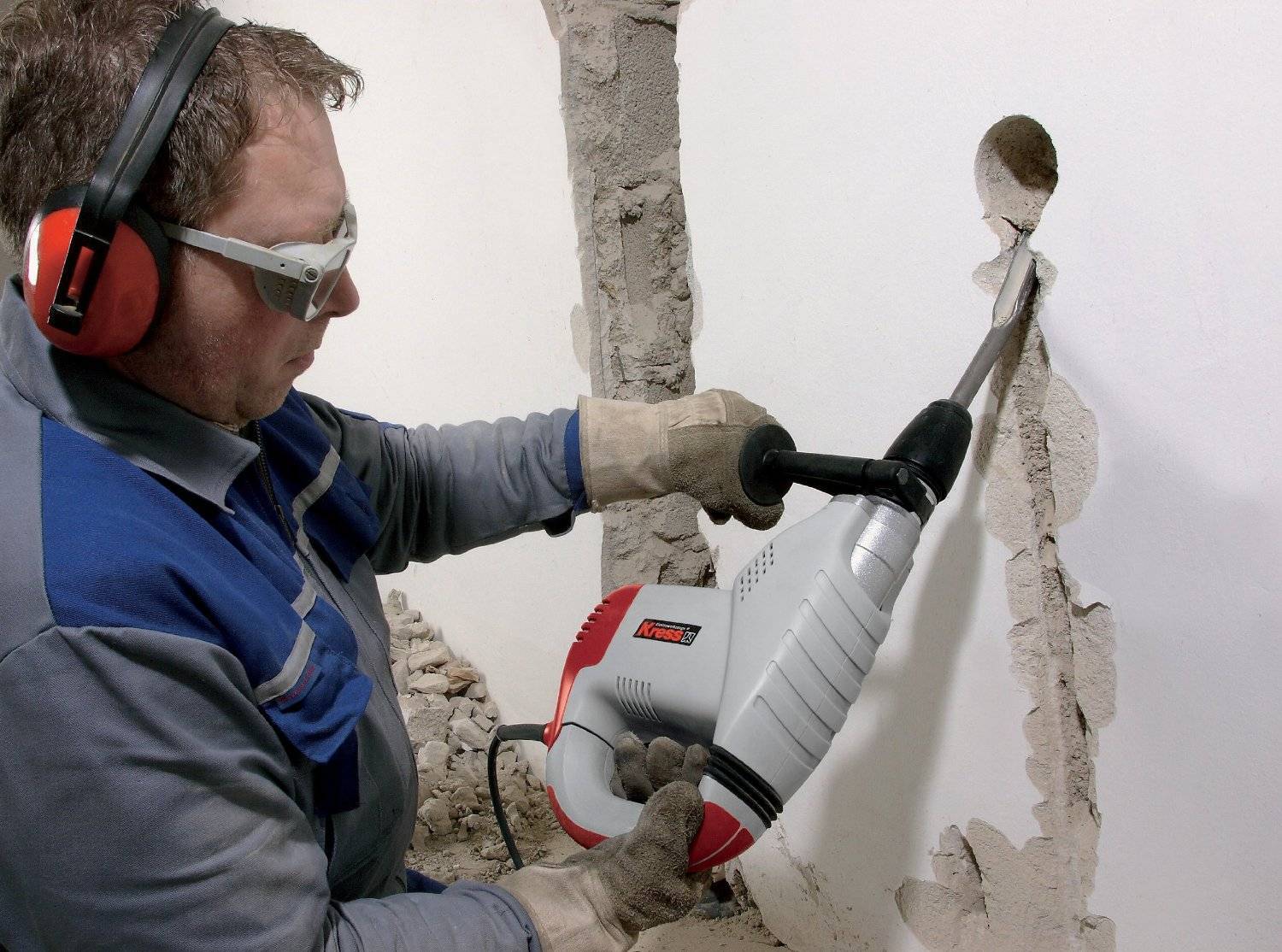

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

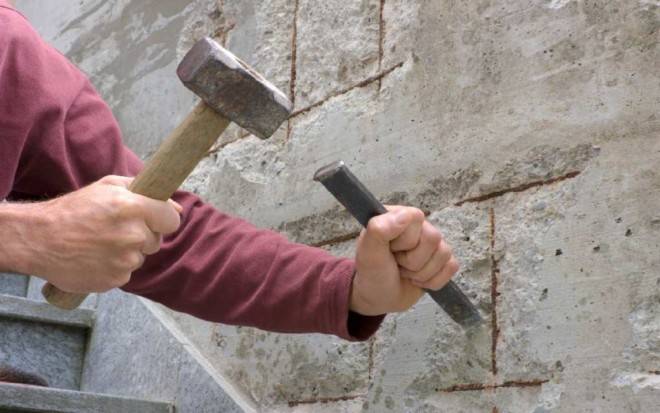

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

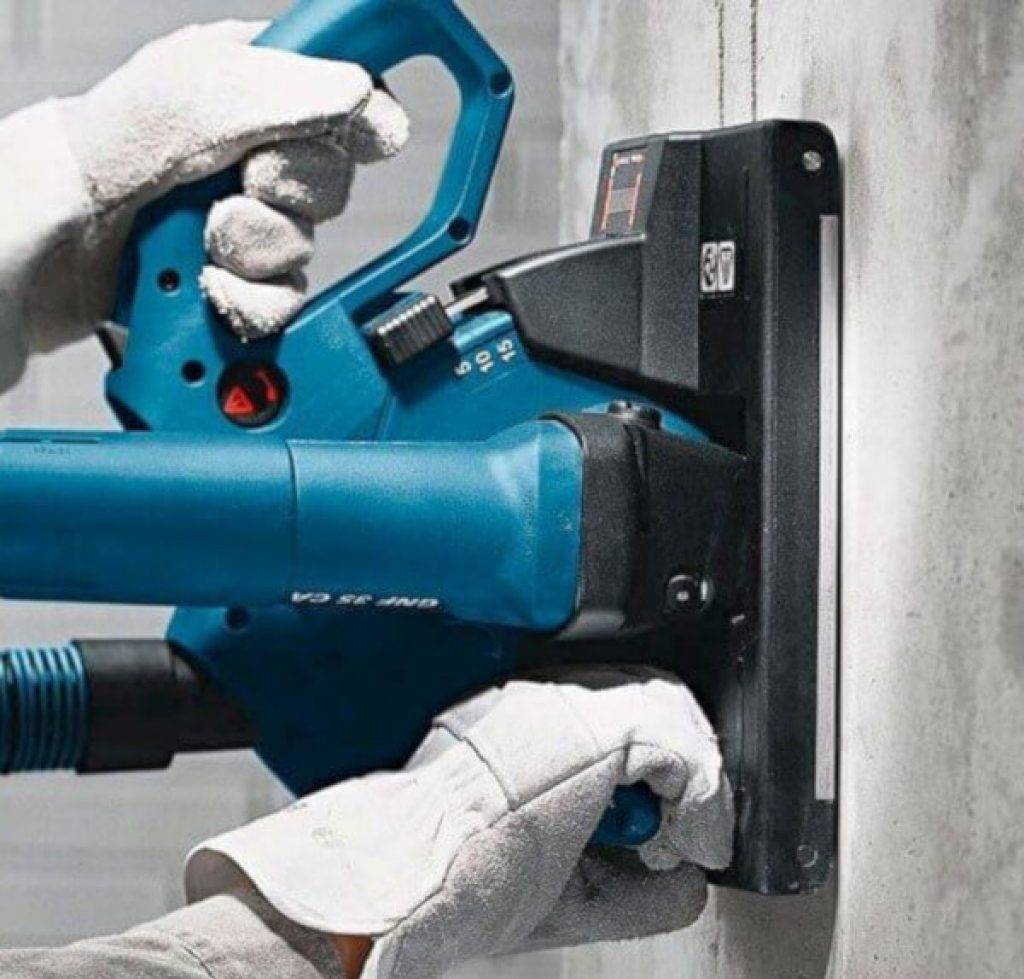

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

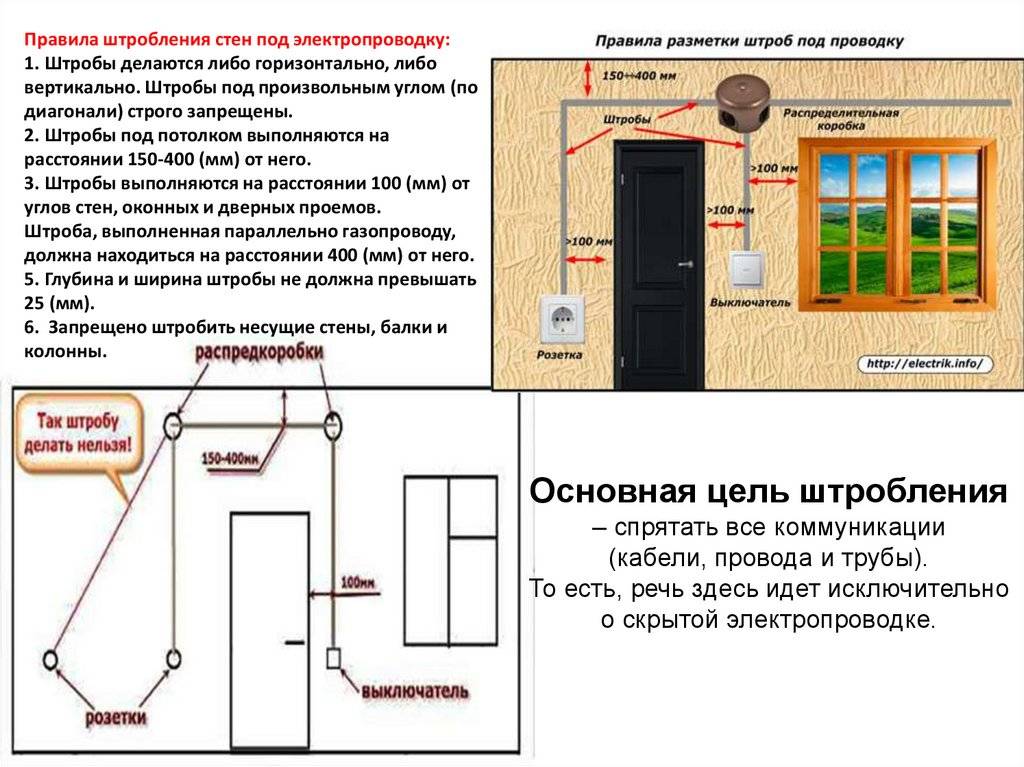

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
В несущих стенах горизонтальные штробы производить не рекомендуется.
Запрещено использовать межплитный шов вместо штробной борозды.
При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

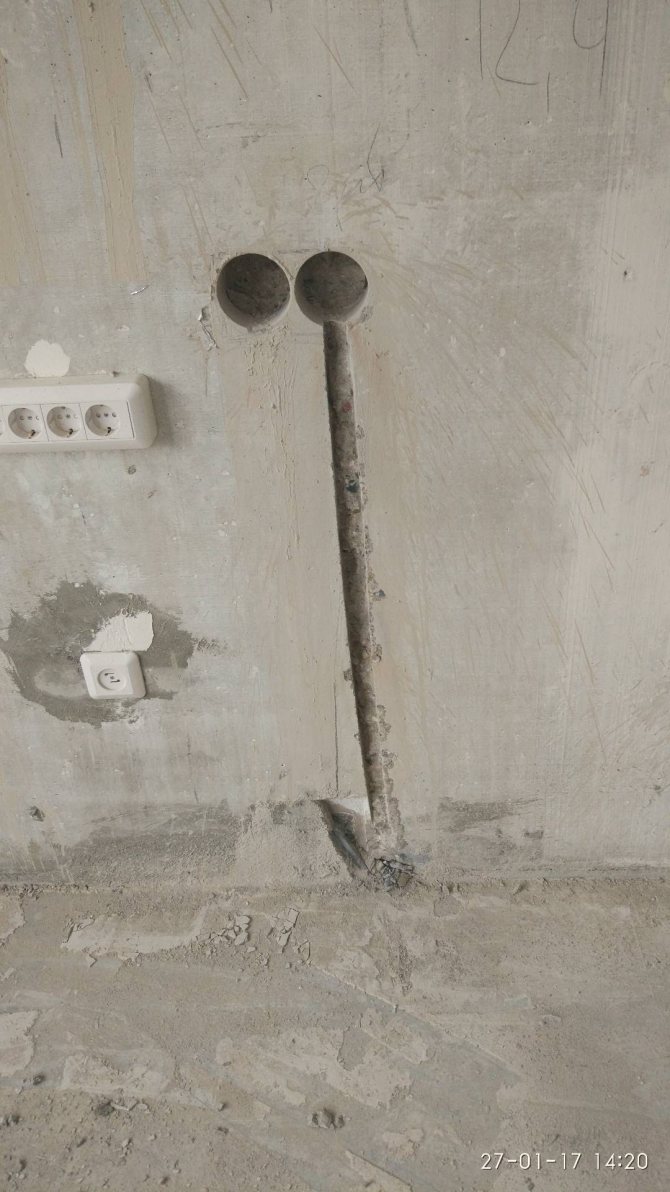

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
Сверлятся отверстия по линии всего намеченного контура;
При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

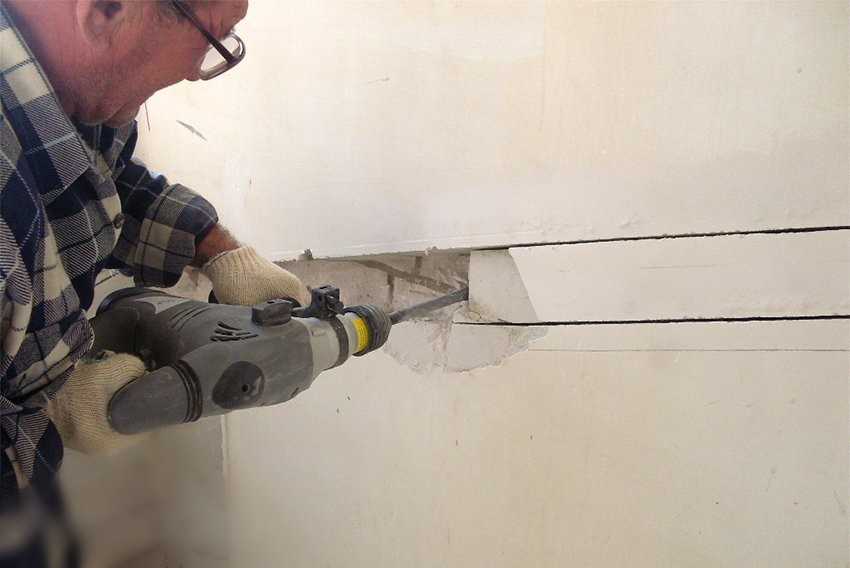

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

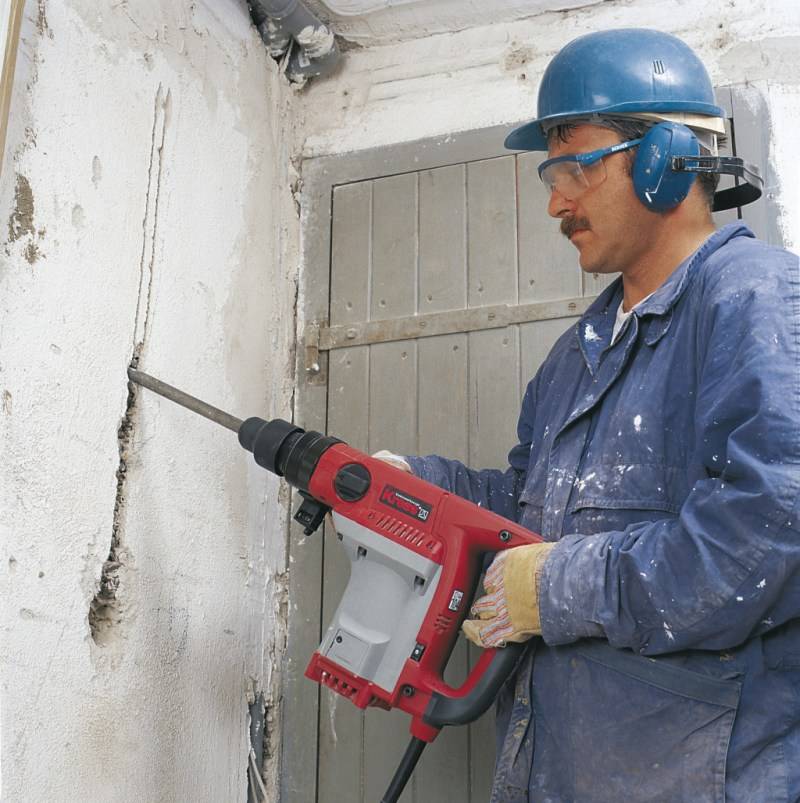

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

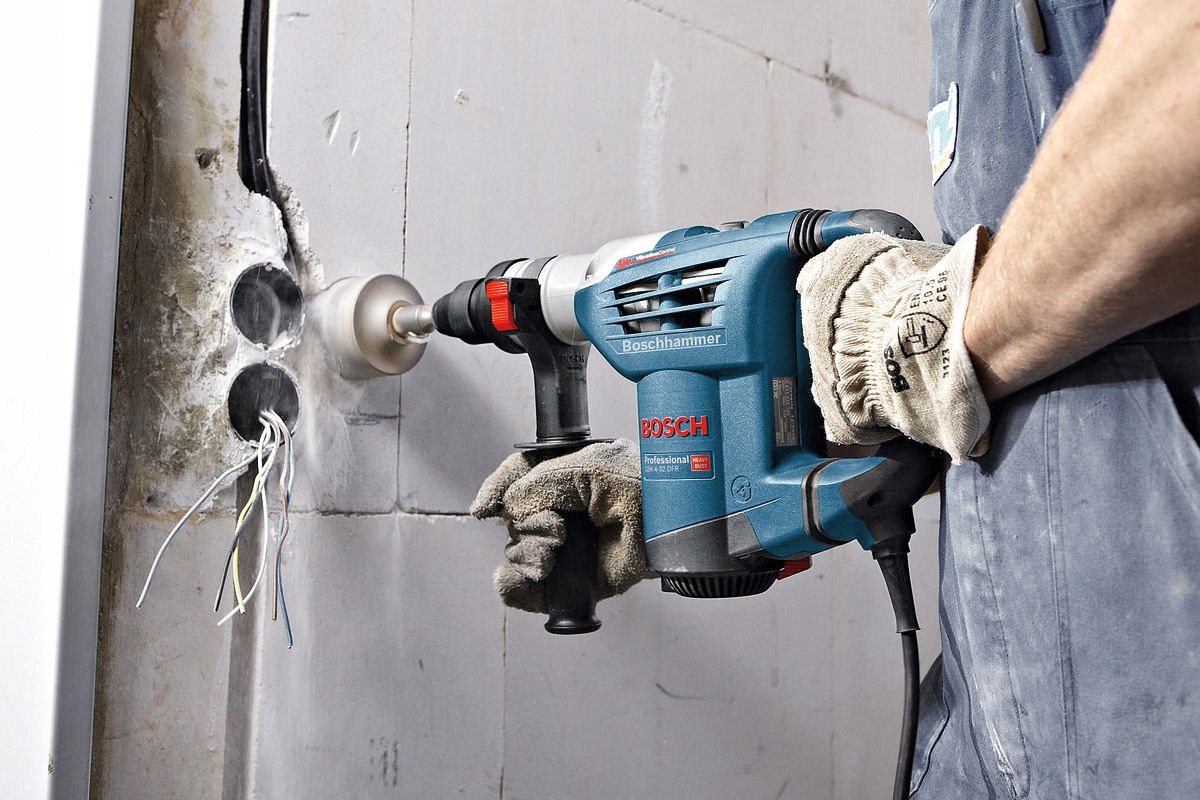

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Зубило и молоток

Прибегать к пробиванию штробы зубилом и молотком стоит в самом крайнем случае. Ведь и с лучшим инструментарием работа будет весьма трудоемкой. Преимущество данного метода в том, что не требуется никакого электроинструмента. Все что нужно – зубило с победитовой кромкой и тяжелый молоток. Естественно, потребуется запастись терпением. Так как проштробить дедовским способом бетонную стену быстро не получится, хотя делается это достаточно просто. Нанесением ударов молотком по головке зубила перемещая режущую кромку в направлении вырубаемой части. При каждом перемещении зубила режущую кромку сдвигают на половину ее длины по линии разметки. Можно выбивать бетон под углом к центру канавки.

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Фиксация подрозетника в бетонной стене

Подрозетник, как правило, фиксируют с помощью сухих смесей. Это может быть универсальная шпаклёвка или гипсовая штукатурка:

Шаг 1 – Очищаем отверстие от остатков бетона и пыли:

Шаг 2 – Разводим небольшое количество сухой смеси (я использовал Кнауф Фуген):

Шаг 3 – Подготавливаем подрозетник (убираем заглушку), заводим кабель внутрь и пробуем установить подрозетник в нишу :

Шаг 4 – Убедившись, что монтажу подрозетника ничто не препятствует, добавляем готовую смесь в нишу под подрозетник (если нет узкого шпателя, то можно просто одеть резиновую перчатку и сделать всё рукой):

Шаг 5 – Акуратно вдавливаем подрозетник в отверстие, выравниваем его, имеющиеся отверстия и полости шпаклюем:

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

молоток и долото;
перфоратор;
болгарка и шлифовальная машина;
штроборез.

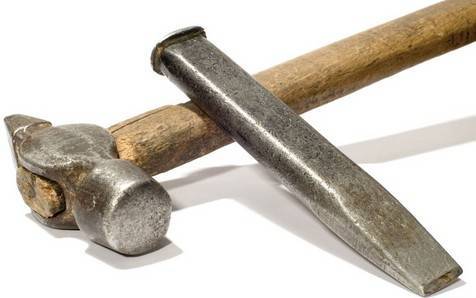

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.
