Требования руководящих документов к размещению скрытой электропроводки
Кроме информации указанной в пояснительной записке при разметке электрической проводки надо учитывать общие требования, указанные в ПУЭ.Чтобы не допускать ошибок и не переделывать уже выполненные работы, особое внимание обратите на требования размещения электропроводки относительно газопровода, магистралей водоснабжения канализации и отопления. В многоквартирных домах застройщики работают по типовым проектам, обычно все эти требования учитываются
В Застройке частного домовладения по индивидуальному, проекту некоторые детали могут не учесть. В этом случае грамотный и упертый инспектор пожарной безопасности может не подписать акт о вводе объекта в эксплуатацию. Выпишет предписание на устранение недостатков, если вы заинтересованы в безопасной эксплуатации вашего сооружения, не стоит решать вопрос традиционно известными методами в нашей стране.Мудрые люди предпочитают предусмотреть эти подводные камни в процессе разметки скрытой электропроводки.
При параллельной прокладке кабеля с газопроводными трубами расстояние между ними должно быть не менее 4 см. При пересечении этих магистралей промежуток должен быть не менее 10 см.
ПУЭ пункт 2.1.56
При пересеченииэлектропроводов и кабелей с трубопроводами промежуток должны быть более 5 см, с трубами, где горючие и легковоспламеняющиеся жидкости или газы, расстояние не менее 1 см. Если расстояние менее 2,5 см провода или кабели дополнительно защищаются от механических воздействий по длине до 2,5 см обе стороны от трубопровода.В случаях пересечения с горячими трубами провода или кабели защищаютсятеплоизолирующими материалами
ПУЭ пункт 7.1.50.
Расстояние от выключателей, розеток и других распределительных элементов электропроводки до газопроводов должно быть более 50 см.
Разметка электропроводки в квартире
Прием размещения проводки относительно окон и дверей
Расстояние штробы от потолка должно быть более 15 см, над карнизами дверей и окон более 10 см. К выключателям, розеткам, распределительным коробкам кабеля прокладываются только по вертикальным и горизонтальным направлениям. Не допускается диагональных соединений с целью сократить расстояние и сэкономить провод. Это требование установлено, чтобы потребители могли ориентироваться, где проходит скрытая проводка, чтобы не повредить ее при установке мебели, бытовой техники и других работах.
В случае определения неисправности проще определить место прокладки поврежденного участка. Высота установки розеток и выключателей может быть выбрана застройщиком самостоятельно исходя из условий эксплуатации бытовых электроприборов, удобного для хозяина расположения. Строгих правил установленных руководящими документами по этому поводу нет.
Особенности технологии штробления различных поверхностей
Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.
Поверхности из бетона
Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.
Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.
При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.
Поверхности из древесины
Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.
Также для работы можно использовать:
- циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
- ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.
Поверхности из газобетона
Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.
Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.
Поверхности из кирпича
При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.
Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.
Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.
Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.
Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

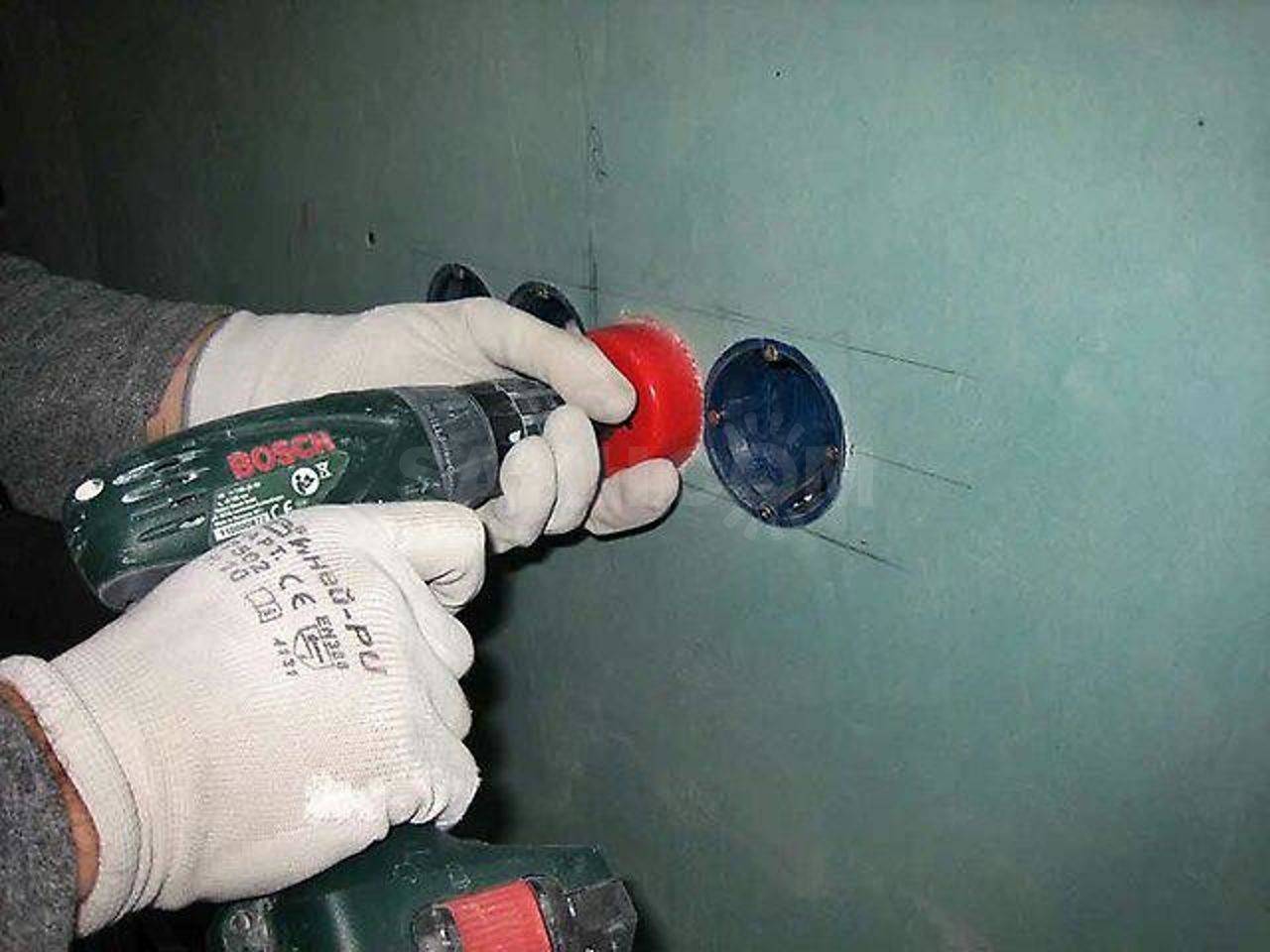

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.
Монтаж кабеля и установка розеток
Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.
Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.
Как заделывают углубления перед финишной отделкой:
- Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
- Затем все аккуратно грунтуется, грунт высыхает.
- Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.
Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.
Особенности работы с различными материалами
Штробление стен из различных материалов имеет свои особенности, которые нужно учитывать начинающему строителю.
Штробление стен из кирпича
Кирпич более мягкий материал нежели бетон, поэтому на нем обычно штробы не делают. Для проводки используют плоский кабель и нанося толстый слой штукатурки, прячут ее в нем. Если все-таки требуется проложить борозду для кабелей, то работу производят по аналогии со стенами из бетона. Кирпич более податливый в работе и высверлить канавки не составит труда.
Штробление гипсокартона
Листы гипсокартона очень хрупкие и не предназначены для выполнения штроб. Провода и электрические коммуникации скрывают за листом, а выводящие провода соединяют в отверстии под розетку. Подрозетники выполняются с помощью перфоратора.
В кафельном полу
Для выполнения отверстий в кафеле потребуется на болгарку или штроборез установить специальные алмазные круги. Применять перфоратор в этом случае не стоит, чтобы не повредить покрытие из кафеля.
Нюансы с несущими стенами
При работе с несущими стенами следует запомнить некоторые важные моменты:
- штробление делается всегда горизонтально и вертикально;
- штроба никогда не должна проходить менее, чем в 15 см от плит перекрытия и меньше, чем в 10 см от углов и проемов.
- штроба может иметь повороты, но их количество нужно минимизировать;
- глубина и ширина штробы не должна превышать 2,5 см, иначе может нарушиться целостность стены.
Штробление стен под кондиционер
Для установки кондиционера необходимо проделать более габаритные штробы. Они состоят из наружных и внутренних блоков. Ширина штробы должна быть не менее 60 мм, в глубину – 55 мм. В них будут прятаться все утеплительные каналы, провода и гофра, которая используется для вывода конденсирующейся влаги.
В газобетоне
Для штробления в газобетоне потребуется шуруповерт и победитовая коронка размером 68 мм. Для того чтобы штроба была ровной, воспользуйтесь обычным профилем из гипсокартона
Важно запомнить, что штроба должна быть строго вертикальной
В древесине
В древесине можно выполнять штробы всеми инструментами, кроме перфоратора. Принцип изготовления штроб такой же, только вместо зубила рекомендуется использовать стамеску. Подчищать углубления в древесине можно любым инструментом, предназначенным для работ по дереву. С помощью фрезера изготавливаются аккуратные борозды по направляющей планке.
Как подготовиться к работам?
Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.
Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.
Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.
Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.
Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.
Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.
Порядок работ и правила расположения штроб
Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:
Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
- Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
- Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
- Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
- Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.
После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

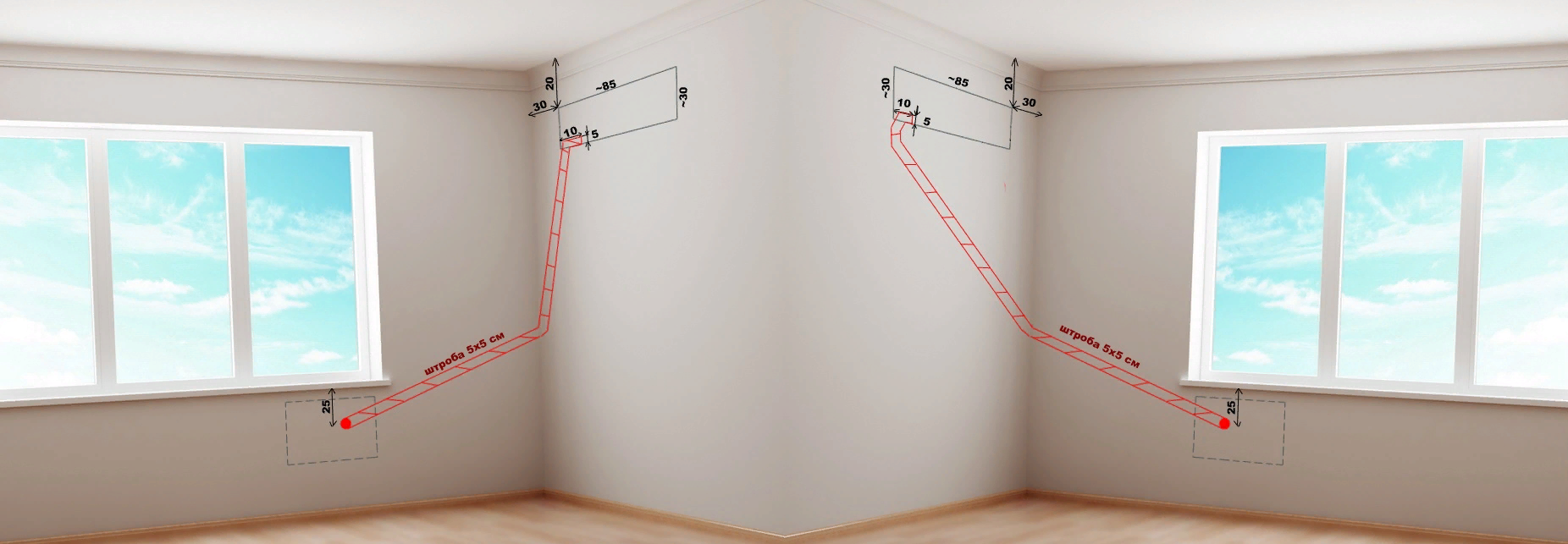

Правила прокладки штроб
Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:
Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
- Планировать надо так, чтобы не было пересечения канавок.
- При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
- От любого другого угла, дверного и оконного проема отступают не менее 10 см.
- От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
В железобетонных стенах нельзя нарушать стальной каркас
Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.
Инструмент для штробления стен
Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.
Молоток и зубило
Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.
Плюсы:
- Не нужно тратиться на дорогостоящий инструмент;
- Небольшое количество пыли при проведении работы.
Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.
Перфоратор с насадкой
Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.
Плюсы:
- Доступная цена на инструмент;
- Небольшое количество пыли;
- Для работы с инструментом не требуется особых навыков.
Минусы:
- Неровные края штробы, требующие дополнительных работ по выравниванию;
- Шумность.
Насадка на дрель
Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.
Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.

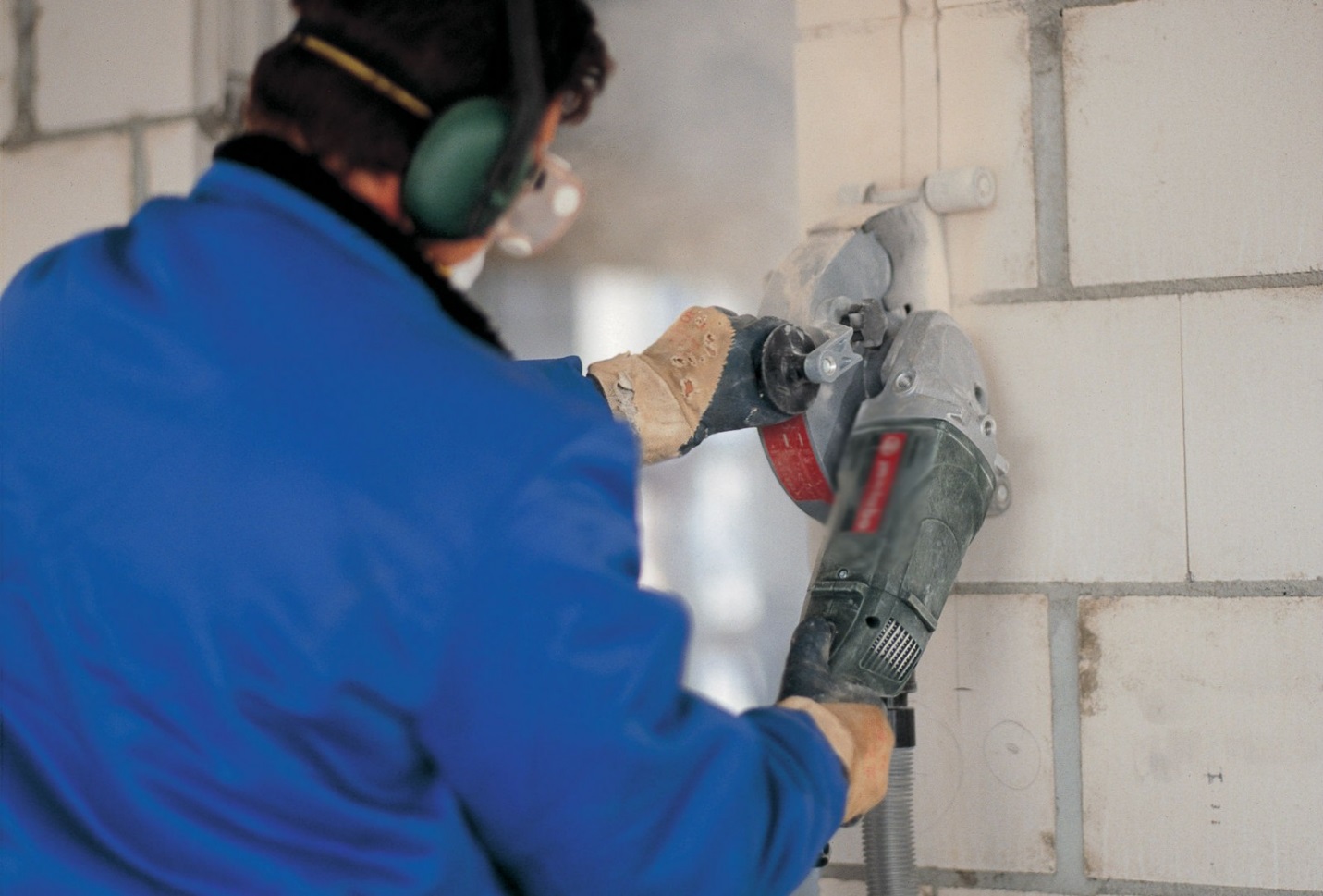

Универсальная болгарка
Подойдет для штробления в материале любой твердости.
Плюсы:
- Работа не занимает много времени;
- Края штробы получаются ровные;
- Инструмент недорогой, им легко пользоваться.
Минус в образовании при работе большого количества мелкой пыли.

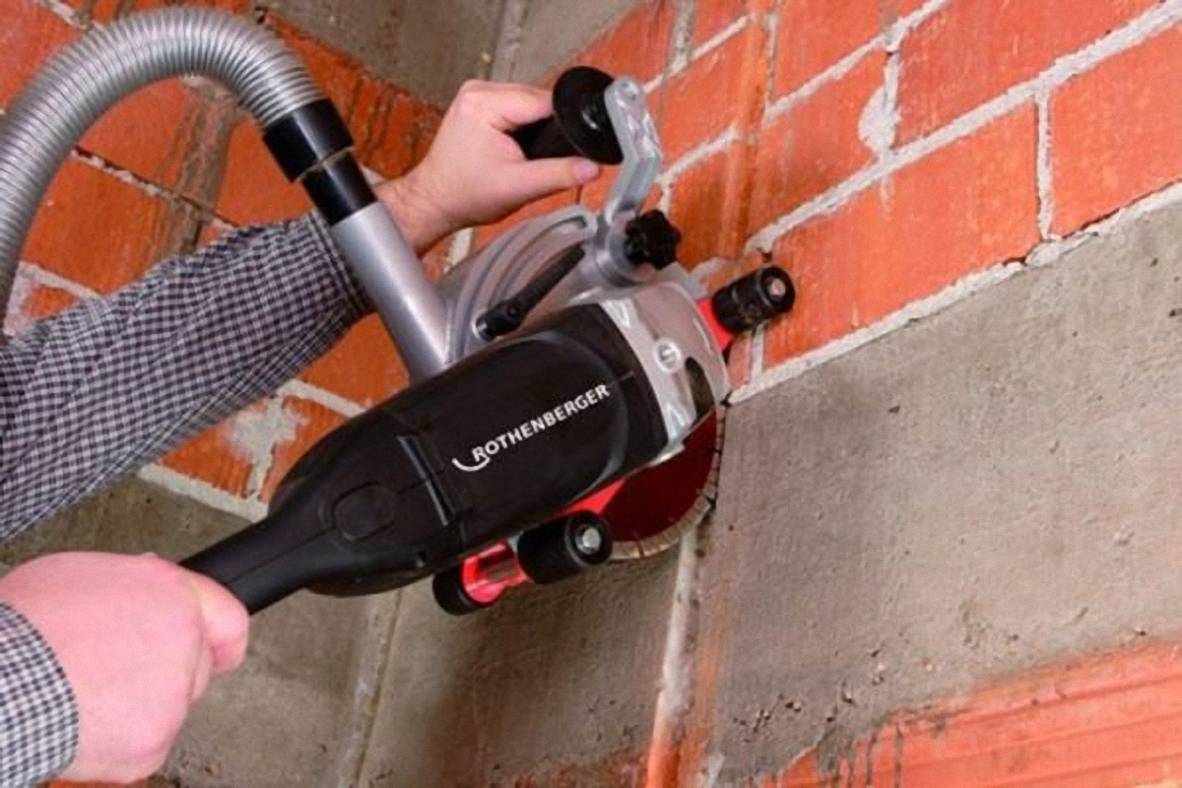

Штроборез
Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.
При штроблении также понадобится наличие:
- Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
- Уровня;
- Пылесоса;
- Средств индивидуальной защиты.

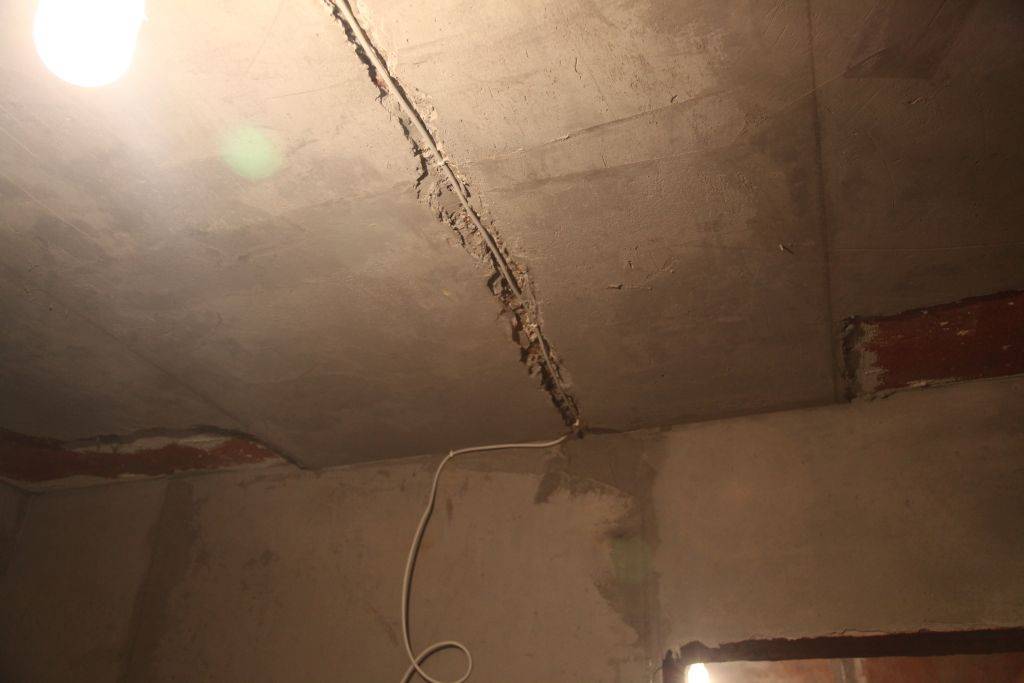

В каких домах нельзя штробить потолок
Штробление потолка может потребоваться с целью прокладки электрического кабеля. При выполнении поставленной задачи необходимо руководствоваться определёнными правилами во избежание неприятных последствий. Однако далеко не во всех домах можно штробить потолок. Об этом и пойдёт речь в сегодняшней статье.
Некоторые люди для того, чтобы проложить электрический кабель, прорезают одну из бетонных плит, из которых состоит потолок. Делать это крайне не рекомендуется. Мало того, резать потолочные плиты запрещено. И на это есть целый ряд причин. Основная из них, возможность обрушения плиты в ходе дальнейшего эксплуатирования.
Штробить потолок самостоятельно крайне не рекомендуется, особенно в старых многоквартирных домах. Речь идёт о хрущёвках и панельных домах, в которых проведение подобных строительных работ чревато не самыми благоприятными оследствиями. Такая потребность может возникнуть при полной замене электрической проводки. Сверлить в потолке новые дыры нельзя. Лучше всего проложить кабель в стары отверстия. Так человек обезопасит себя от обрушения потолка.
Многие люди уверены, что минимальное дробление потолка не приведёт к возникновению серьёзных последствий. Однако это вовсе не так. Как правило, делая новые дыры в потолке, человек подрывает прочность всей конструкции. Да, потолок может и не обрушиться, если сверху нет соседей. В противном случае это произойдёт. Причём обрушение может случиться даже через несколько лет после выполнения строительных работ.
Ни в коем случае не штробите потолок на стыке двух плит. Такими действиями можно нарушить прочность всей конструкции потолка. Также на выполнение подобной работы необходимо соответствующее разрешение, которое можно получить в управляющей компании того или иного дома.
Правила штробления потолков нужно соблюдать в любом случае. Они придуманы не просто так. Данные требования существенно повышают безопасность всех жильцов дома. Перекрытия и несущие стены вообще запрещено подвергать сверлению. Перед выполнением процедуры обязательно изучите всю поверхность потолка на предмет различных трещин и сколов. Их наличие нельзя игнорировать. Трещины нужно убрать в обязательном порядке.
Таким образом, в данной статье была изложены основные причины, согласно которым штробление потолков в старых домах запрещено. При выявлении подобного факта следует незамедлительно обратиться в соответствующие органы.
http://kakpotolok.ru/poleznye-sovety/shtroblenie-potolka/http://www.houzz.ru/statyi/obayasnyaet-yurist-pochemu-nelyzya-shtrobity-steny-pod-elektriku-stsetivw-vs~129197947http://homemasters.ru/forums/topic/19188-shtrobit-potolok-mozhno-li-shtrobit-potolok/http://2proraba.com/poleznye-sovety/kak-shtrobit-steny-potolok-pod-provodku.htmlhttp://tgorlovka.com/2019/08/21/v-kakih-domah-nelzya-shtrobit-potolok/
Необходимые материалы и инструменты
Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:
- слесарное или строительное зубило и молоток;
- электрическая дрель или перфоратор;
- угловая шлифовальная машина с набором абразивных дисков;
- специальный электрический штроборез (или бороздодел).
Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.
Зубило с молотком
Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.
Зубило с дрелью
Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.
Болгарка
Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.
Перфоратор
Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

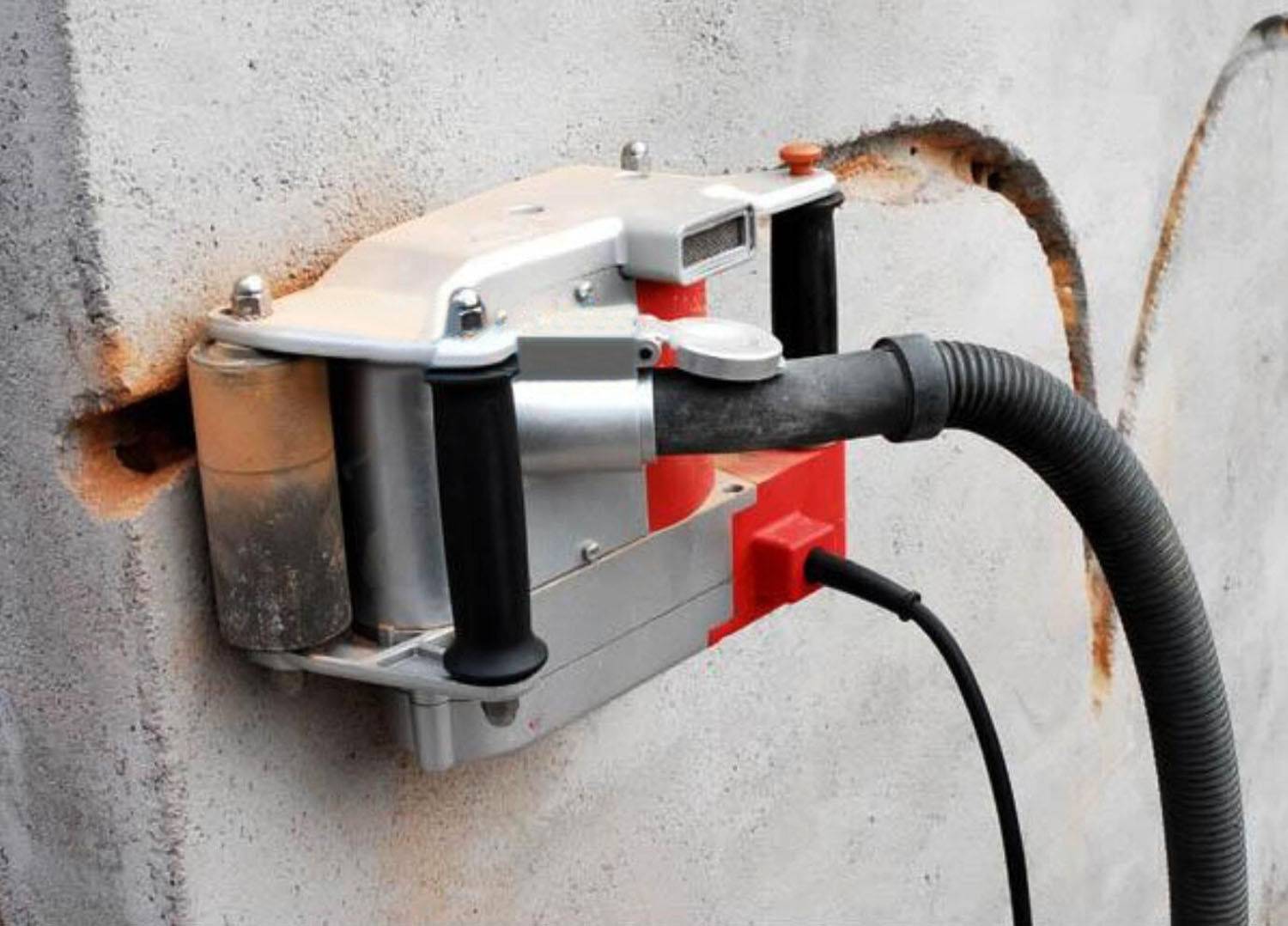

Штроборез
Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.
Болгарка с перфоратором
Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.
