Стояк канализации, выбор с учетом материала изготовления

Что представляет собой стояк?

Стандартная схема канализационного стояка выглядит следующим образом: вертикальная труба, расположенная обычно в в туалете (могут быть исключения), соединяется с крестовиной , а при помощи тройника фиксируется с . Помимо этого, в него входит компенсатор, ревизия и патрубки.

Схема: система канализации в многоквартирном доме

Для проведения работ с канализационным стояком вам понадобятся специальные инструменты:

болгарка;
шлифовальная машина;
зубило;
пленка;
отвертка;
перфоратор;
молоток;
гвоздодер;
перчатки и очки.

Набор инструментов для замены канализационного стояка

Обязанности ЖЭК

Компания, которая осуществляет обслуживание, содержание, замену и ремонт общедомовой собственности многоквартирного дома выполняет эти работы в соответствии с планом их проведения.

Помните, собственник не может обратиться в уполномоченную организацию самостоятельно для замены стояка. Этот вопрос подлежит рассмотрению. Поэтому управляющая компания предоставляет ответ на обращение в письменной форме.

Чаще всего уполномоченные организации не всегда выполняют свои обязанности в срок и надлежащим образом. Иногда даже отказываются производить капитальные ремонтные работы, приводя как причину то, что у собственников многоквартирного дома имеются задолженности по квартплате. Такое обоснование незаконно для отказа от выполнения своих обязанностей.

Посмотрите видео. Канализационный стояк в квартире. Простой пример замены:

Из чего состоит

Стояк канализации представляет собой конструкцию, состоящую из нескольких элементов. Независимо от того, располагается ли он в частном или многоквартирном доме, в его составе имеются части:

главная вертикальная труба — относительно недавно для ее формирования использовались только чугунные трубы, однако современные системы создаются с использованием качественных и надежных пластиковых труб. Они отличаются высоким показателем прочности и небольшим весом. Поэтому даже самостоятельный монтаж такой трубы не вызовет сложности у владельца жилого помещения;
крестовина, предназначенная для последующей установки унитаза. Она монтируется на самом низу конструкции, причем одной из самых первых. Ниже ее не допускается устанавливать какие-либо трубопроводы или иные элементы канализационной системы. Если все же выполнить это, то при процессе смыва воды из унитаза, будет происходить срыв гидравлических затворов;
компенсатор — применяется для стояка канализации, когда выполняется переход от одного вида трубы к другому. Наиболее часто приходится сталкиваться с тем, что в старой квартире имеется чугунный стояк, а его замена выполняется с использованием пластиковых труб. Поэтому без компенсатора не получится выполнить работу, так как иначе будет получено ненадежное и недолговечное сопряжение;
ревизия — представлена небольшим участком трубы, обладающим оптимальным диаметром. На нем располагается люк, причем его можно легко открутить, если в этом возникнет необходимость. Обычно этот процесс осуществляется при засорении канализационной системы. Нередко люди, выполняющие монтаж своими руками без опыта работы, забывают о ревизии, поэтому уже при процессе эксплуатации системы при возникновении засоров приходится разрушать целостность стояка;
тройник — используется, если к стоку подключается только одна раковина и ванна, а если дополнительно в квартире или доме имеются другие сантехнические приборы, то для увеличения количества выходов используется тройник. Диаметр его не может быть меньше 10 см.

Сложности могут возникать в процессе определения оптимального диаметра стояка, а во время данного процесса учитывается, что если имеется унитаз в квартире, то диаметр его выхода не может быть меньше 10 см, а если унитаза нет, то допускается выбирать трубу с диаметром от 5 см.

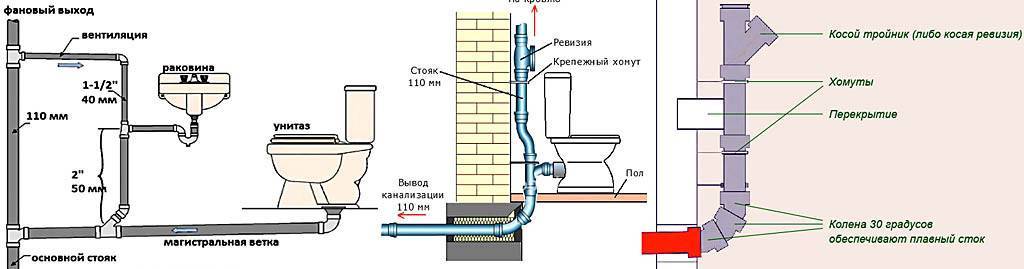

Схема канализационного стояка

Главная труба

Ревизия

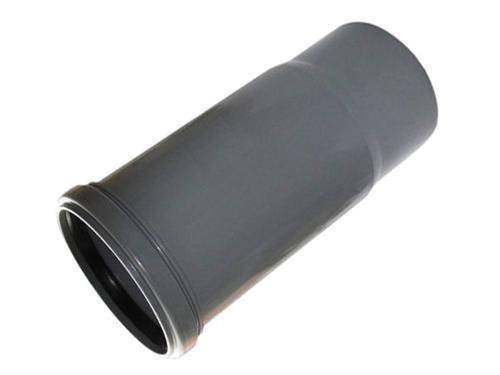

Компенсатор

Крестовина

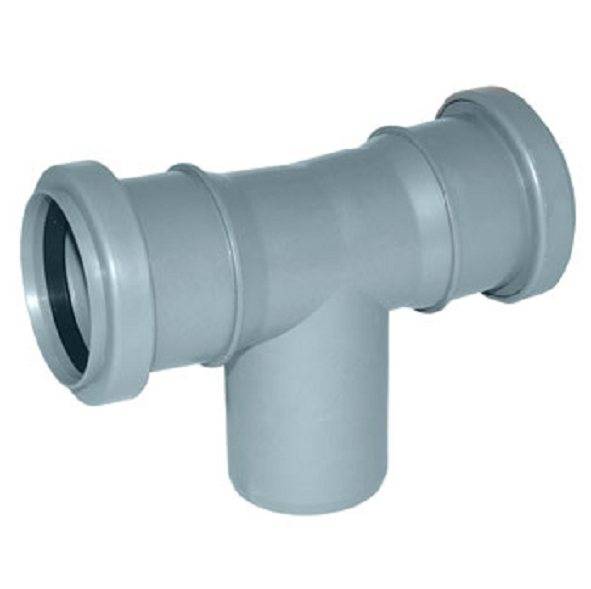

Тройник

Выбор сечения и размеров

При выборе трубы, которая будет применяться для создания стояка системы канализации, правильно определяются ее размеры и сечение. Это обусловлено тем, что при использовании канализации по назначению необходимо, чтобы создавался пропуск значительного водяного потока. Если трубы будут слишком узкими, то бытовые отходы могут стать причиной появления трудноустранимых засоров.

Однако, не рекомендуется выбирать и трубы со слишком большим сечением, так как разные сантехнические приборы обычно обладают небольшими выходными отверстиями, поэтому соединение будет осложнено. Также большие трубы будут существенно портить внешний вид любого помещения.

При выборе оптимального сечения и размеров трубы учитываются рекомендации специалистов:

для городских квартир или частных домов, в которых имеется небольшое количество помещений с установленными сантехническими приборами, оптимальным выбором будут трубы, обладающие диаметром 10 см;
для ванных комнат, кухни или биде, выбираются трубы еще меньшего диаметра, так как здесь не смываются значительные по размеру бытовые отходы;
учитывается, что в процессе эксплуатации внутренний диаметр всех труб постоянно уменьшается за счет скапливания на стенках многочисленных отложений;
если многоквартирный дом обладает большим количеством этажей, то оптимальными считаются стояки с диаметром от 15 см;
для канализационного стояка идеально подходят пластиковые трубы, причем если соединить их герметично, а также грамотно выбрать разные углы наклона в горизонтальных частях системы, то внутри труб практически полностью будут отсутствовать какие-либо отложения.

Таким образом, в одной канализационной системе могут использоваться разные трубы, обладающие отличным диаметром, поскольку правильный выбор размеров и сечения зависит от особенностей каждого участка системы.

Размеры канализационных труб ПВХ

Размеры элементов канализационного стояка

Монтаж канализации

Выше были рассмотрено, что представляет собой внутренняя канализация для частного дома как правильно ее смонтировать в соответствии со строительными нормативами СНиП 2.04.01-85, после изучения представленной информации заказчик может с высокой степенью понимания проконтролировать работу наемных специалистов.

Следует отметить, что прокладка труб с раструбным соединением не является сложной задачей даже для неподготовленного пользователя, поэтому монтаж канализации в частном доме при наличии необходимого инструмента и простой разводке по силам провести и самому хозяину. Перед началом работы следует сделать чертеж канализационной сети на миллиметровке или листах в клеточку в определенном масштабе – это позволит точно рассчитать нужный метраж труб ПВХ, количество отводов, тройников и крестовин, прочих комплектующих.

Элементы канализации в квартире

Чтобы понять, как поменять канализационный стояк в частном доме или квартире, необходимо четко представлять устройство этой конструкции.

Общий стояк канализации в квартире состоит из следующих элементов:

труба – раструбы длиной 0,3-3 метра образуют прямые участки;
тройник – необходим для подсоединения унитаза или гребенки (внутриквартирной канализации). Боковой отвод может быть прямым или косым;
крестовина – нужна для подсоединения к стояку сантехники, расположенной с двух сторон от него;
ревизия – люк для очистки канализации. Пластиковый люк для ревизии представляет собой короткий тройник с резьбовой крышкой на боковом отводе; чугунная ревизия оснащается ушами для крепления крышки на болты. Герметичность обеспечивает резиновая прокладка. Иногда вместо ревизии используется косой тройник с заглушкой;
фановый отвод – вывод стояка за кровлю. Обеспечивает вентиляцию и подсос воздуха при залповом сбросе воды.

Система канализации в многоквартирном доме предполагает, что люк для ревизии должен располагаться:

В подвале или, в его отсутствие, на первом этаже здания.
На верхнем этаже.
В пятиэтажных и более высоких сооружениях — через каждые три этажа.

Стояк собирается из чугунного или пластикового раструба. Горловина каждой трубы должна фиксироваться к капитальной стене при помощи хомута. Фиксация призвана предотвратить отсоединение раструбов. Все соединения тщательно герметизируются, чтобы предотвратить утечку стоков и проникновений зловоний в помещение.

Герметичность можно обеспечить:

Для чугунного трубопровода труб — заделкой каболкой (органическим волокном с масляной или битумной пропиткой) с последующей заделкой раструба цементным раствором. Иногда применяется заливка раструба расплавом серы;
Для пластикового трубопровода — резиновым кольцевым уплотнителем. Он монтируется в канавку на внутренней стороне раструба и плотно охватывает помещенную в него трубу.

В подвале вертикальная труба стояка переходит в лежневку — горизонтальную ветку, которая соединяет несколько стояков с выпуском в колодец. Если из подвала чувствуется стойкий запах фекалий, то скорее всего повреждена лежневка. В зданиях, построенных после 70-х годов, типичный диаметр лежневки составляет 100 мм; в сооружениях более ранних их диаметр составляет 150 и даже 200 мм.

Виды канализационных труб

Канализационные трубы изготавливаются из разного материала. И у каждого из них есть свои достоинства и недостатки.

Чугун

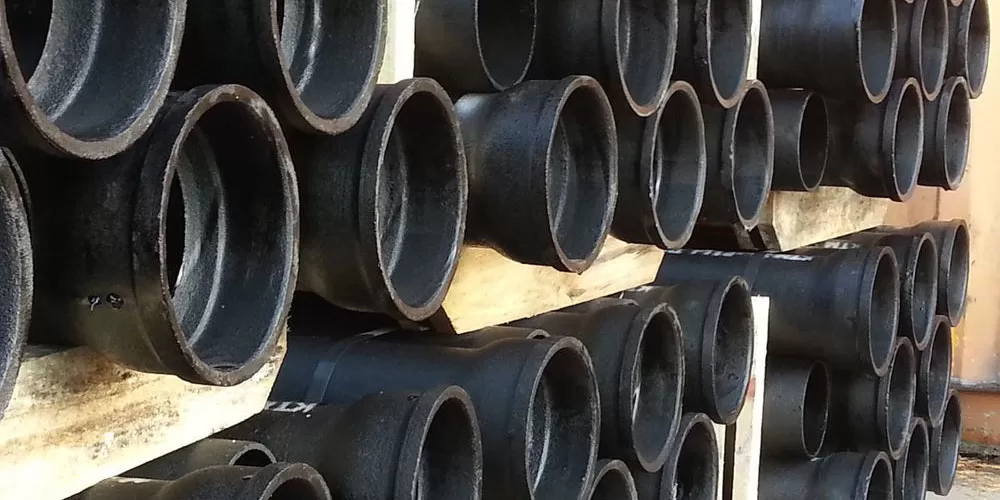

Рис 6. Фото: Чугунные трубы.

Трубы из этого материала – прочные и долговечные. Системы из чугуна имеют ряд и других несомненных преимуществ:

они экологически безопасны;
шумоизоляция в них на высоком уровне;
во время всего срока службы они прекрасно сохраняют первоначальную форму;
такие трубы отлично противостоят огню;
химические реагенты на них тоже практически не действуют.

К недостаткам чугунных труб можно отнести относительно высокую стоимость, большой вес и некоторую сложность монтажа. Всё это привело к тому, что популярность чугунных труб в последнее время несколько спала.

Поливинилхлорид

Рис 7. Фото: ПВХ трубы.

Специалисты рекомендуют использовать в системе канализации многоквартирного дома непластифицированный ПВХ, у него есть существенные плюсы:

срок службы этих труб достаточно большой;
монтаж магистрали значительно упрощается из-за лёгкости материала;
и внешняя, и внутренняя поверхность труб почти абсолютно гладкая;
при монтаже можно использовать любые изгибы;
стоимость труб из ПВХ ниже металлических.

Однако при высоких температурах пластик может стать хрупким. И при горении способен выделять едкие вещества.

Полипропилен

Здесь тоже есть свои преимущества:

материал стоек к механическим воздействиям;
выдерживает контакт с агрессивной кислотной средой;
трубы выдерживают температуру до девяноста градусов тепла.

Считается, что и мороз таким трубам не очень страшен. Они могут выдержать до 50 градусов ниже нуля.

Сталь

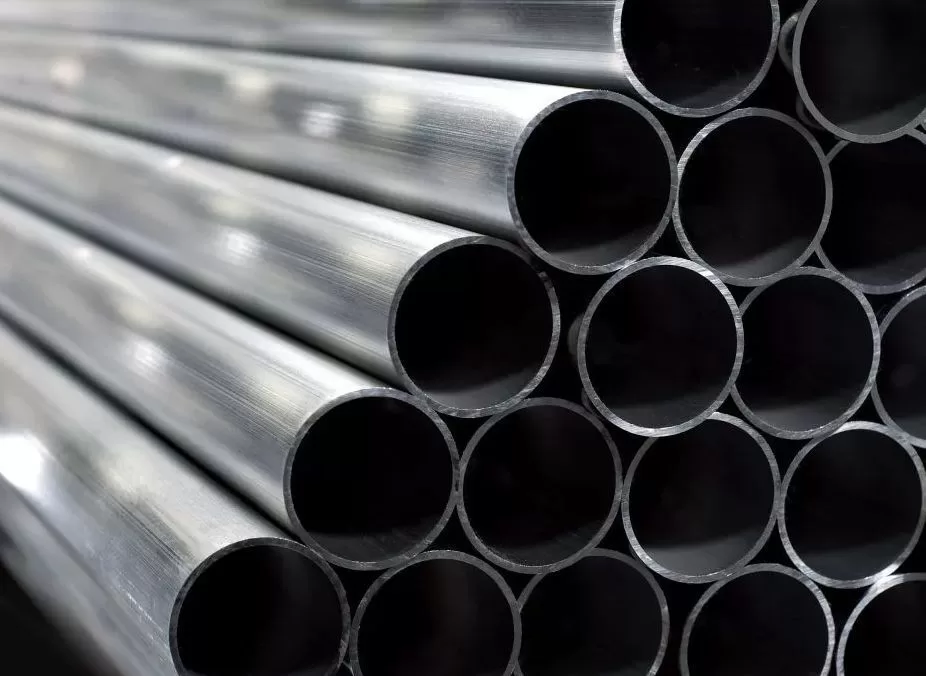

Рис 8. Фото: Стальные трубы.

Материал крепкий и прочный. Но с рядом недостатков:

требует покраски или обработки битумом;
стыковка элементов обеспечивается сваркой или резьбой, что способствует коррозии;
засоры в таких трубах образовываются чаще из-за внутренней ржавчины.

Есть ещё трубы из асбестоцемента и керамики. Но большой прочностью они не отличаются.

Установка канализационного стояка

На этой стадии установки стояка под канализацию производятся следующие действия:

в нижний чугунный раструб трубы вставляется манжета или резиновая прокладка;
для облегчения монтажа конец тройника смазывается жидким мылом;
крестовина вставляется в раструб, для более плотного соединения стык обматывают специальной льняной подмоткой или же силиконом;
пластиковую трубу прорезают на необходимую длину, снимаются фаски и неровности зачищаются шкуркой.

Во время соединения чугунной и пластиковой труб канализации нужно оставить зазор в 1 см, чтобы была возможность сделать соединение не компенсационными патрубками, а при помощи скользящих муфт. После этого стояк крепят к стене. Пользуясь отвесом, в стене делаются отверстия, и далее труба закрепляется хомутами. При нехватке расстояния для произведения монтажа к стене нужно прикрепить 5-ти см доску, а уже затем устанавливать крепления. Доска под укрепление стояков должна быть предварительно обработана антисептиком, обычно для этих целей применяют олифу.

Верхний хомут делается на как можно меньшем расстоянии от раструба стояка канализации, а нижний ставят на фасонном элементе патрубка компенсации. Обычно хватает трех креплений для достаточной устойчивости стояка. Но если замена канализации происходит при нестандартно высоком потолке, то может понадобиться и 4 и 5 креплений. Перед тем как провести окончательные работы, делают примерку сборки.

Демонтаж старой системы

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Актуальные требования к канализационной системе в многоквартирном доме

СНиП

Строительные нормы и правила считают внутреннюю канализацию системой трубопроводов, которая проложена в здании до смотрового колодца. Её предназначение – отведение стоков от сантехники и другого технического оборудования. Допускается сооружение местных очистных сооружений.

Особенности монтажа в многоквартирном доме

Монтаж канализации в многоквартирном доме при наличии водопровода проводится в обязательном порядке. При этом обслуживание системы берёт на себя управляющая организация. Об остальном уже было сказано.

Нормы и правила по уходу за стоками и канализацией

Для бесперебойной работы городской канализационной системы разработаны следующие обязательные нормативы:

при установке труб нужно соблюдать требуемый их диаметр;
канализационная труба должна укладываться под определённым углом;
профилактические работы, связанные с очисткой системы, должны выполняться в установленные сроки;
сливные отверстия должны быть защищены сетками;

Самостоятельная перепланировка системы канализации запрещается. Не рекомендуется проводить и самостоятельную прочистку стояков.

Монтаж внутренней разводки: основные правила

Пластиковые трубы и детали канализации не требуют дополнительной герметизации при соединении. Все раструбы и соединительные отверстия укомплектованы прочными заводскими прокладками

При выборе изделий обратите внимание на целостность и состояние колец: резина должны быть эластичной, цвет – темным и однородным. Мелкие трещины, неоднородный цвет с белесыми пятнами – свидетельство того, что уплотнитель непригоден к установке: такое соединение не будет герметичным. Корректные углы поворота

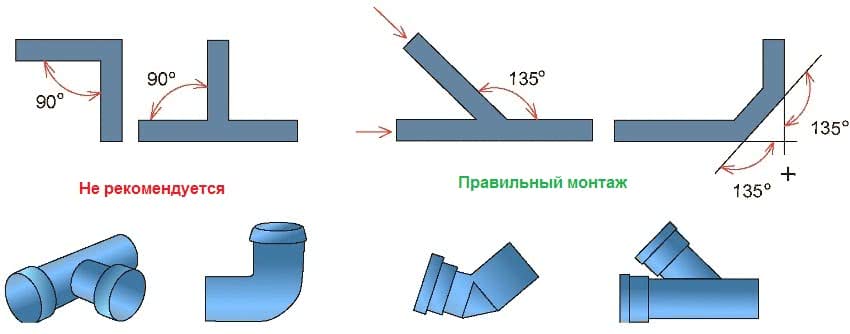

Корректные углы поворота

На горизонтальных поверхностях обязательно фиксируйте хомутами трубы на прямых участках. Оставляйте зазор до 10 мм между резиновым кольцом хомута и поверхностью трубы.

Хомуты с резиновыми кольцами

Гофрированные шланги используйте только в крайних случаях – если под ванной нет места для установки жесткой разводки с уклоном. Оставьте ревизионное окно в декоративном щите ванны, чтобы вовремя прочистить или заменить гофру.

Гофрированные шланги – временное решение

В незаметном месте обязательно установите ревизию с заглушкой. Особенно актуален монтаж ревизионного соединителя, если канализационная разводка прокладывается под стяжку или декоративную панель.

Сняв заглушку, можно устранить засор в труднодоступном месте

Видео: прокладка канализационных труб

На видео – особенности соединения и правила монтажа пластиковых канализационных труб.

Выбирайте внутренние канализационные трубы из ПВХ, если планируете установку своими руками. Для скрытых канализационных систем с укладкой под стяжку, лучше приобрести полипропиленовые трубы, фитинги и переходники. Системы в новой квартире или доме должны быть спроектированы профессионалом, самостоятельно выбрать трубы и правильно сделать разводку сложно.

Расчет труб

Для индивидуального подбора трубы с целью установки в домах, коттеджах или на даче, необходимо производить расчет проходимости. Чтобы вычислить полезный диаметр трубы (внутренний d), необходимо узнать следующие параметры:

D – наружный (внешний) диаметр, мм;
B – толщина стенок, мм;
m – масса погонного метра трубы, г (необходима для учета количества и типа креплений, если нужна полная замена трубопровода);
S – площадь сечения, мм2.

Формулы для расчета:

d = D – 2 b;

S = π/4 (D2 – d2);

V = S * L;

m = ρ * V.

Размеры труб

Многие производители полиэтиленовых труб помечают на коммуникации большинство искомых параметров. Но, стандартно, у отвода изначально известен только наружный диаметр (D) и толщину стен. Наиболее важным параметром является внутренний диаметр, с его помощью производится соединение трубы с магистральной и разводка канализации, подбор доборных элементов, фитингов и т. д.

Обозначения производителей на трубах

При этом в отличие от полипропиленовых пластиковых труб, у чугунной канализационной коммуникации изначально производителем указывается полезный, внутренний диаметр. Как и у стальных, он обозначается DN. Может иметь разные значения, в целых числах, например, DN 110 или DN 200. Это означает, что у данной трубы диаметр условного отвода воды равен 110 или 200 миллиметрам соответственно.

Порядок подключения приборов

Здесь нужно учесть несколько важных обстоятельств (см. Рис 9.):

обязательно выбрать угол наклона магистрали, – если он будет недостаточным, сток будет осуществляться медленно, а если наклон окажется слишком сильным, грязь не будет успевать стекать и осядет на стенках трубы;
сточный стояк должен быть зафиксирован очень прочно;
следует и правильно выбрать и диаметр трубы, самый оптимальный – 40-50 мм;
перед монтажом желательно начертить схему магистрали;
если старая система меняется на новую, следует учесть все недостатки демонтируемой, если они были, и их исправить, меняя уклон или расположение труб.

Если замену канализационных труб в квартире можно при определённых навыках выполнить самостоятельно, то за стояк без профессиональной подготовки браться не рекомендуется. Потребуется его перекрыть на какое-то время, а на это нужно разрешение.

Рис 9. Схема: Порядок подключения канализации.

Полезные советы

Используйте трубы диаметром немного больше необходимого. Альтернативой может стать использование клапанов. Они очень эффективны для вентилирования канализационной системы.
Избегайте чересчур длинных подводок.
Отнеситесь внимательно к укладке труб. Если работы произведены под неверным углом, то велика вероятность образования воздушных пробок. Как следствие, придется переделывать полностью участок труб. А это дополнительные материальные затраты.

Очень важно установить трубы канализационного стояка под правильным углом В целом замена стояка – несложное дело, но оно потребует от вас предельной точности и внимания. Ведь от того, насколько качественно вы проведете монтаж канализационного стояка в квартире, зависит его последующая эксплуатация и вероятные нежелательные последствия

Дополнительные работы по вентиляции системы канализации избавят от появления неприятного запаха. Новый пластиковый стояк станет отличной альтернативой старому из чугуна. Но пожалуй, единственным недостатком пластиковых труб является их высокая шумопроводность. Избавиться от нее поможет звукоизоляция канализационных труб в квартире. Она не займет много времени. Комфорт и безопасность – две главные составляющие, которые лежат в основе замены стояка.

1 Какими бывают канализационные системы?

Все системы отвода продуктов жизнедеятельности человека должны быть подобраны с учетом длительного ее использования. Материалы, применяемые при монтаже, обязательно должны иметь большой срок эксплуатации и соответствовать всем требованиям размещения внутри здания или вне его.

Условно систему канализации можно разделить на:

внутреннюю, где обеспечивается сбор нечистот и вывод их из жилого помещения или другого объекта строительства;
общедомовую, в которой установлены системы вывода отходов из здания и перенаправления их в центральную или общегородскую систему стоков;
внешнюю, обеспечивающую доставку нечистот от строений к очистным сооружениям.

4 Монтаж канализационных труб своими руками – важные особенности процесса

Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!

Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.

Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:

пластиковыми;
металлическими.

Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN 400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по длине, толщине стен и диаметру, вес металлической конструкции в 10 раз превышает массу пластикового трубопровода. Для наглядности, метр изделия из металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба идентичных размеров будет иметь вес всего 1,5 килограмма.

Замена чугунной канализации: начало работ

Если замена стояка происходит не в частном доме и не на последнем этаже многоэтажного дома, то нужно предупредить соседей сверху на время ремонтных работ не пользоваться системой канализации и сливом.

Стояк в многоквартирном жилом или частном доме состоит из совокупности труб, при помощи которых канализационные отходы со всех сантехнических устройств попадают в канализацию. Длительная эксплуатация канализационного стояка приводит к его износу. Дабы избежать неприятных последствий, необходимо своевременно выполнить его замену. Обычно его монтаж выполняют специалисты, разбирающиеся во всех тонкостях системы водоотведения. Но если вы желаете произвести установку канализационного стояка в квартире своими руками, предварительно оцените свои возможности и посмотрите обучающее видео. Эта статья призвана дать ответы на многие интересующие вопросы, которые возникают у новичков во время строительно-сантехнических работ.

Установка вентиляционной системы

Еще один этап работ после монтажа нового канализационного стояка – монтаж вентиляционной системы. Не стоит им пренебрегать. Он подойдет в основном для частных домов. Используют его с одной целью – избавление от неприятного запаха в процессе вывода сантехнических нечистот через канализационные трубы. Сантехнические сифоны, имеющие компактные размеры, при неиспользовании их в течение длительного времени, распространяют неприятный запах после полного высыхания воды. Фановая труба всасывает воздух из канализации и распространяет его по дому. Диаметр таких труб обычно совпадает с размером канализационных.

Система вентиляции

Монтаж вентиляции стоит предусмотреть в начале строительства дома. Если она не была заранее предусмотрена, то фановую трубу следует вывести в стену сантехнического помещения. Она должна располагаться не ближе 5 м от окон, дверей и балконов, а выходить через крышу в вентиляционную систему.

Внимание! Выводить трубу вентиляции через кровлю недопустимо!

Используйте трубы диаметром немного больше необходимого. Альтернативой может стать использование клапанов. Они очень эффективны для вентилирования канализационной системы.
Избегайте чересчур длинных подводок.
Отнеситесь внимательно к укладке труб. Если работы произведены под неверным углом, то велика вероятность образования воздушных пробок. Как следствие, придется переделывать полностью участок труб. А это дополнительные материальные затраты.

Очень важно установить трубы канализационного стояка под правильным углом

В целом замена стояка – несложное дело, но оно потребует от вас предельной точности и внимания. Ведь от того, насколько качественно вы проведете монтаж канализационного стояка в квартире, зависит его последующая эксплуатация и вероятные нежелательные последствия. Дополнительные работы по вентиляции системы канализации избавят от появления неприятного запаха. Новый пластиковый стояк станет отличной альтернативой старому из чугуна. Но пожалуй, единственным недостатком пластиковых труб является их высокая шумопроводность. Избавиться от нее поможет звукоизоляция канализационных труб в квартире. Она не займет много времени. Комфорт и безопасность – две главные составляющие, которые лежат в основе замены стояка.

Замена стояка канализации своими руками: фото

В домах советской постройки практически всегда необходимо менять если не все трубы, то хотя бы канализационный стояк. Трубопровод изнашивается, дает трещины, через которые просачивается сточная жидкость, в квартире и во всем доме появляется специфический запах, и жизнь превращается в настоящий ад. Чтобы не доводить до подобной ситуации при малейших подозрениях на протечку рекомендуется заменить стояк канализации в квартире. О том, как это сделать самостоятельно, мы расскажем в нашей статье.

Практически во всех старых домах времен СССР для создания канализационной системы использовались чугунные трубы. Несмотря на качество и длительный срок эксплуатации этого материала, чугун не вечный, и после 30-50 лет такую систему приходится полностью заменять. Современные канализационные стояки изготавливают из легкого и более долговечного пластика, который к тому же имеет более эстетичный внешний вид.

Сегодня специалисты рекомендуют отказаться от замены старого чугунного стояка на стальные или оцинкованные трубы – металл через 10-20 лет снова придет в негодность, начнет ржаветь и давать течь. Более разумно отдать предпочтение трубам из полипропилена или поливинилхлорида. Такие конструкции гарантированно прослужат от 30 до 50 лет и дольше.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

показатель диаметра прибора выбирайте не меньше размера сечения стояка;
деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
деталь располагают вдали от окон;
часть канала, проходящего через чердак, обязательно утепляют;
категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

A — сечение 100 мм (унитаз и биде);
B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.
Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

для каналов с сечением 50 мм — три сантиметра на метр;
для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Размеры и область использования трубы

Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.

Зависимость диаметра и области использования

Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.

Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:

Для посудомоечной, стиральной машины	25 мм
Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне	32 мм
Обеспечение разводки канализационной системы в помещении	50 мм
Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитаза	От 110 до 200 мм

Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.

Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.

Свойства труб ПВХ

Поливинилхлоридные трубы обладают такими качествами:

легкость;
термическая выносливость (-25оС…70оС);
отсутствие процессов коррозии;
химического окисления;
долговечность (в нормальных условиях срок службы более 60 лет);
способность после расширения принимать первоначальную форму;
минимальная теплопроводность.

Гладкая поверхность внутри пластиковых труб не позволяет задерживаться грязи на стенках, предотвращает заиливание, а так же размножение бактерий, устойчива к износу от движения канализационных вод с твердыми частицами (песок)

Это важное условие для самотечных сточных систем, где нет давления

Бытовая внутренняя и наружная канализационные системы могут быть полностью выполнены в ПВХ материале. Монтаж такого отвода не вызывает значительных затруднений. Трубы легковесные, разновидности соединительных деталей позволяют конструировать любые повороты и разветвления, для стыковки (склеивание, спайка) не требуется дорогостоящего энергозатратного оборудования. Однако стоит учесть, что канализация – это инженерная конструкция, которая строится со строгим соблюдением норм и правил. Исправная работа такой системы зависит от правильного подбора материала и особенностей укладки.

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
поливинилхлоридные (ПВХ);
полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
полиэтиленовые. Используются нечасто;
стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

Устройство стояка канализации, правила монтажа
