Стальные радиаторы и трубы отопления: характеристики, размеры

Утеплитель для труб отопления на открытом воздухе

Суть функционирования отопительной системы – доставить максимально нагретый теплоноситель к месту его потребления, то есть в помещение. Но в некоторых случаях прокладка труб производится на улице и тогда без эффективного утепления не обойтись.

Такая проблема, прежде всего, характерна для центральных систем, но иногда становиться актуальной и для автономного, например, в том случае, если на территории загородного участка расположено несколько отапливаемых объектов или котел располагается в отдельно стоящем строении.

Также часто для прокладывания сетей теплоснабжения в загородном доме активно используются подвальные и чердачные помещения, которые сами не имеют приборов отопления, поэтому теплоноситель, проходя через них – теряет температуру, а, следовательно, КПД всей системы существенно снижается.

Печи для дома на дровах длительного горения. – здесь больше полезной информации.

Чтобы этого не происходило, следует использовать различные теплоизоляционные материалы: минеральную вату, пенополистирол, стекловолокно, отражающую обмотку, специальную термокраску и другие материалы.

Вас заинтересует эта статья – Печь-камин для дачи длительного горения.

В том случае если маршрут теплоносителя пролегает под землей, то выполнять утепление труб отопления нужно с соблюдением таких условий:

проложить трубы ниже уровня промерзания грунта;
обеспечить надежную гидроизоляцию утеплителя, особенно если используется минеральная вата, обладающая высокой влагопоглощающей способностью;
провести мероприятия, исключающие возможность механической деформации трубы под землей.

А как увеличить теплоотдачу трубы отопления своими руками непосредственно в доме, даже если носитель не теряет своей мощности во время транспортировки, является достаточно важной проблемой, от решения которой напрямую зависит комфортность проживания. Для этого существует много способов и приемов, многие из которых легко сделать и самостоятельно, увеличив, таким образом, общий КПД системы

Среди них:

Для этого существует много способов и приемов, многие из которых легко сделать и самостоятельно, увеличив, таким образом, общий КПД системы. Среди них:

устройство конвектора, представляющего собой трубу U-образной формы с перпендикулярно приваренными к ней металлическими пластинами, напоминающими ребра, отчего этот способ получил название «оребрение»;
увеличение общей поверхности нагревательных элементов за счет дополнительных секций радиаторов, длины системы, установки регистров, являющихся особой конструкцией из нескольких параллельно расположенных друг к другу труб и т. д.;
окрашивание поверхностей отражающих элементов системы отопления в темный цвет;
монтаж водяного «теплого пола».

Также не стоит забывать и о том, что старые чугунные радиаторы с большим наслоением краски на поверхности лучше заменить на более эффективные алюминиевые или биметаллические, коэффициент теплопроводности которых значительно выше и, кроме того, обладающие более эстетичным и презентабельным видом.

Ширина алюминиевого радиатора

Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.

Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.

При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.

Срок службы 25 лет

Алюминиевые радиаторы – это элегантные и легкие приборы отопления, они обладают высокой теплоотдачей и очень востребованы на российском рынке. Именно их часто выбирают оптовые покупатели.

Алюминиевые радиаторы часть тепла (примерно 50%) отдают в ходе излучения, остальную часть – посредством конвекции. Для отопления помещений они будут наиболее эффективны. Внутри секции радиатора расположены дополнительные тонкие ребра (оребрение) – это повышает теплоотдачу прибора за счет увеличения эффективной площади теплосъема до 0,5 кв. м. В секциях находится небольшой объем воды, благодаря чему алюминиевые радиаторы могут хорошо регулироваться с помощью термоголовок. Тепловая инерция таких радиаторов невысока, и изменения в работе термоклапана будут заметны через 7-10 минут, что позволит сэкономить тепловые ресурсы на 20-30 %.

Высокая теплопроводность алюминия обеспечивает высокую теплоотдачу. Это, в сочетании с оптимальной ценой, дало алюминиевым радиаторам отличное конкурентное преимущество. Однако не обходится без минусов – такие радиаторы подвержены коррозии, происходят различные химические реакции внутренних стенок радиатора с щелочными или кислотными теплоносителями центральных систем отопления. Современные радиаторы проходят дополнительную многоэтапную антикоррозионную защиту, что существенно уменьшает скорость коррозии.

Длина и мощность радиаторов варьируются в зависимости от количества используемых секций. Межосевое расстояние составляет 350 или 500 мм – это позволяет подобрать радиаторы под разные архитектурные особенности помещений (учитывая ширину проемов, высоту ниш, глубину подоконников и т.п.). Каждая секция имеет верхний и нижний коллекторы, которые соединены с помощью вертикального канала, и оребрение, положительно влияющее на теплоотдачу. Многие алюминиевые радиаторы производятся в Италии, а итальянские производители придают особое значение дизайну, поэтому всегда можно подобрать модель по своему вкусу и для любого интерьера. Удачные теплофизические свойства позволяют производить алюминиевые изделия практически любого дизайна. В ситуации с коррозией помогает оксидная пленка, которая образуется на поверхности алюминия и химически не активна, а также дополнительная антикоррозионная подготовка радиаторов.

Таким образом, можно выделить следующие достоинства алюминиевых радиаторов:

— оптимальная цена; — высокая теплоотдача; — большая площадь проходного сечения межколлекторных трубок; — элегантный дизайн; — малый вес секции; — высокое рабочее давление.

Есть и недостатки у таких радиаторов:

— возникновение коррозии при некачественном теплоносителе в центральных системах отопления; — необходимость удалять воздух из верхнего коллектора с помощью воздухоотводного клапана.

Среди популярных производителей алюминиевых радиаторов выделяются следующие:

Brixis (Италия)

Tenrad (Германия)

Radena (Италия)

Warma (Китай)

Maxterm (Китай)

October (Китай)

Evolution (Китай) – радиаторы, предназначенные для отопления жилых, административных помещений и коттеджей. Отдельные секции также изготавливаются методом литья под давлением и собираются с помощью стальных ниппелей. Радиаторы Evolution – это качественные радиаторы по низкой цене. Теплоотдача одной секции составляет 170 Вт, рабочее давление – 16 атм., производитель дает гарантию на продукцию – 10 лет.

Представленные на нашем сайте алюминиевые радиаторы можно купить оптом в Екатеринбурге, Тюмени, Сургуте, Челябинске и других городах УрФО. Надеемся, что стоимость и сроки поставки Вас приятно удивят.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Производители и популярные модели стальных радиаторов

Предложение стальных радиаторов на рынке очень обширно, как сделать правильный выбор в таком ассортименте? Прежде всего, следует выбирать модели, которые имеют гарантийное обслуживание, а таких производителей, как оказывается, на нашем рынке не так много.

Белорусские радиаторы «Лидея». Панельные модели этой фирмы оснащены съёмными решётками, что облегчает уборку. Эти панели рассчитаны на давление до 8,9 бар и поддерживают рабочую температуру теплоносителя в 70ºС. В каждом радиаторе находится от 900 мл до 6,6 л теплоносителя, в зависимости от габаритов.

ФОТО: nd-groups.ruИмеют европейские стандарты качества, но отличаются доступной стоимостью

Отечественные батареи «Конрад». Изготавливаются в Санкт-Петербурге и имеют варианты нижнего и бокового подключения. В комплекте к ним идут краны Маевского, специальные подставки и другая фурнитура.

ФОТО: cdlandia.ruЭти приборы выдерживают до 15 бар давления и поддерживают температуру теплоносителя в 70ºС

Немецкое качество Kermi – вне конкуренции. Они также оснащены различными типами подводки, но могут быть установлены только в системы с автономным контуром, так как выдерживают давление только до 8,7 бар. Панели Kermi окрашиваются в разные цвета по пожеланию заказчика.

ФОТО: ktoprof.ruУстройства способны выдерживать повышение температуры до 110ºС

Российские батареи Prado производят в Ижевске. Кроме двух вариантов подключения, имеют большой выбор дополнительной фурнитуры.

ФОТО: prado-online.ruМогут справиться с повышением давления до 13,3 бар, поддерживают стандартную температуру теплоносителя

Еще один пример расчета

За пример взято помещение площадью 15 м2 и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности. Для правильного расчета нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.

https://youtube.com/watch?v=ZkvOaJlQetM

Чем больше теплоотдача от системы отопления, тем лучше.

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

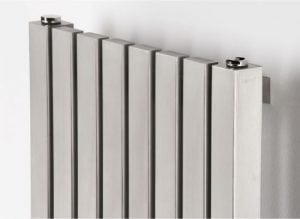

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Панельный вид

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

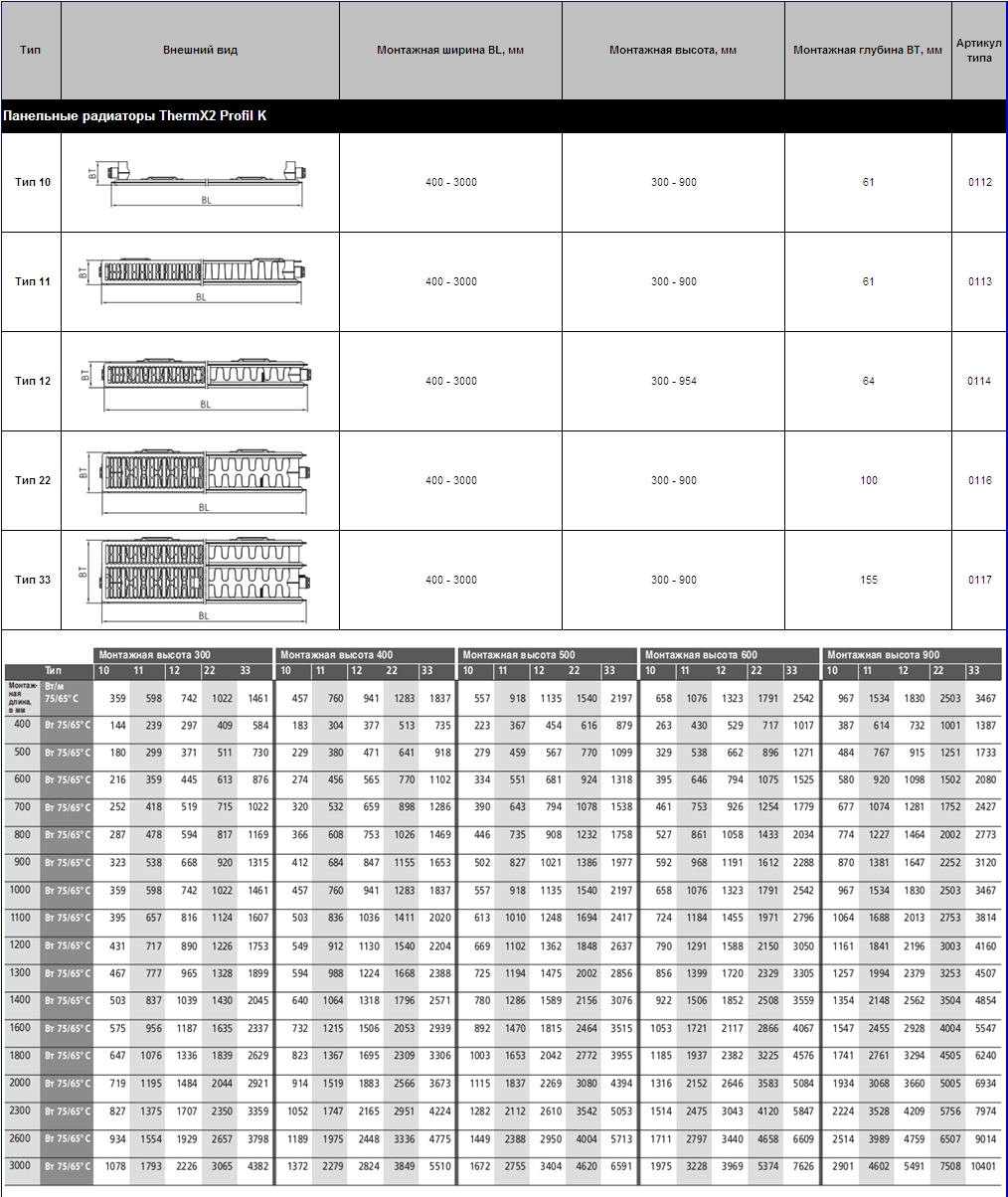

Типы стальных батарей

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Методы соединения

Наиболее распространёнными способами соединения стальных труб являются резьба и сварка. Но современные технологии не стоят на месте, а постоянно совершенствуются. Сегодня уже существует возможность соединения стальных труб без сварки и резьбы. Однако, здесь есть одно ограничение: так могут герметично состыковываться элементы трубопровода, диаметр которых не превышает 60 см.

Трубы небольшого диаметра можно соединить без сварки, при помощи специальных фитингов

Наиболее часто для соединения стальных труб без сварки используется специальная муфта. В её конструкцию входят:

корпус;
четыре шайбы и две гайки;
две резиновые прокладки.

Для соединения необходимо продеть концы труб сквозь прокладки, шайбы и гайки и состыковать их внутри корпуса. От закручивания гаек прокладки сдавливаются, обеспечивая герметичность. Если её уровень недостаточен, следует добавить дополнительное прокладочное кольцо.

Успех выполнения данной операции зависит от правильного подбора диаметра муфты. И если в отношении слишком маленького значения этого параметра всё понятно – трубы просто не втиснутся в её корпус, то муфта со слишком большим сечением не создаст герметичное соединение.

Фланцевый метод является другим альтернативным видом безрезьбового соединения стальных труб. При этом надо понимать, что резьба отсутствует на поверхности именно труб и имеется только на фитингах.

Соединение труб при помощи фланцев считается одним из самых надежных, но при условии правильного его выполнения

Такой способ стыковки предполагает учёт следующих моментов:

перекос гаек не допускается. То есть, затягивать их необходимо не по окружности, а диаметрально друг против друга;
прокладка должна быть выполнена из асбестового картона;
болты не должны выступать из гаек более чем наполовину;
внешний диаметр прокладки не должен задевать болты, а размер внутреннего должен быть немногим больше сечения трубы;
чтобы не уменьшить герметичность и срок безаварийной эксплуатации трубопровода, для одного фланца не следует использовать несколько прокладок.

При соответствии технических характеристик предполагаемым условиям эксплуатации, фланцевое соединение будет самым надёжным.

В заключение необходимо отметить, что монтаж системы отопления можно доверить только опытному мастеру. Так вы исключите возможность возникновения бытовых проблем у вас и ваших соседей.

Как вам статья?

Мне нравитсяНе нравится

Требования к трубам для отопления

Для того, чтобы подобрать трубы, необходимо в первую очередь выяснить требования, предъявляемые к их рабочим качествам. Это даст возможность выделить наиболее важные параметры и учесть самые важные показатели.

К числу минимальных требований относят:

низкий уровень шума в процессе работы. Часто отопительная система издает немало звуков, которые почти не заметны днем, но очень мешают ночью. Особенно шумят системы со сложной конфигурацией и большим количеством изгибов.

прочность, долговечность. Система обогрева проектируется на многие годы, и выбирать приходится самые устойчивые элементы. Коррозия, возникновение протечек недопустимы, а исключить их позволят только трубы из наиболее стойких материалов.

эстетичность

Установка защитного короба или скрытый монтаж возможны не всегда, и приходится обращать внимание на внешний вид изделий. Современные трубы обладают высокими декоративными качествами, многие виды не нуждаются в нанесении финишных покрытий

Это освобождает владельца от частых процедур покраски труб.

Так же должны учитываться технические показатели:

рабочее давление и температура;
обогреваемая площадь;
тип монтажа труб;
мощность источника нагрева (для автономных систем);

тип и назначение помещения;
возможность ремонта или реконструкции системы.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Базовыми показателями являются давление и температура теплоносителя. Это один из наиболее важных моментов, поскольку возможны разные варианты — на централизованных сетях давление достигает 16 бар, а на автономных — всего 2-3 бар. Кроме этого, различается температура теплоносителя — в сетях ЦО она достигает точки кипения (95-105 °С), а в частных системах редко поднимается выше 75 °С. Кроме того, есть системы теплого пола, где теплоноситель нагревают максимум до 50 °С.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства. Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
Подсоединить батарею к трубам отопительной системы;
В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к. это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

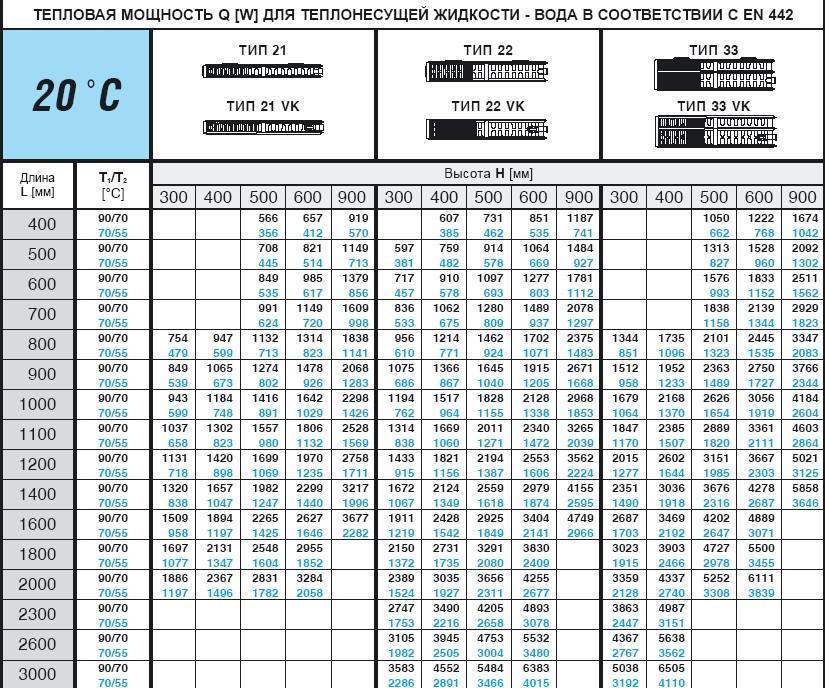

Какими бывают размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от чугунных, и от биметаллических. Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.

Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные

При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея

Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

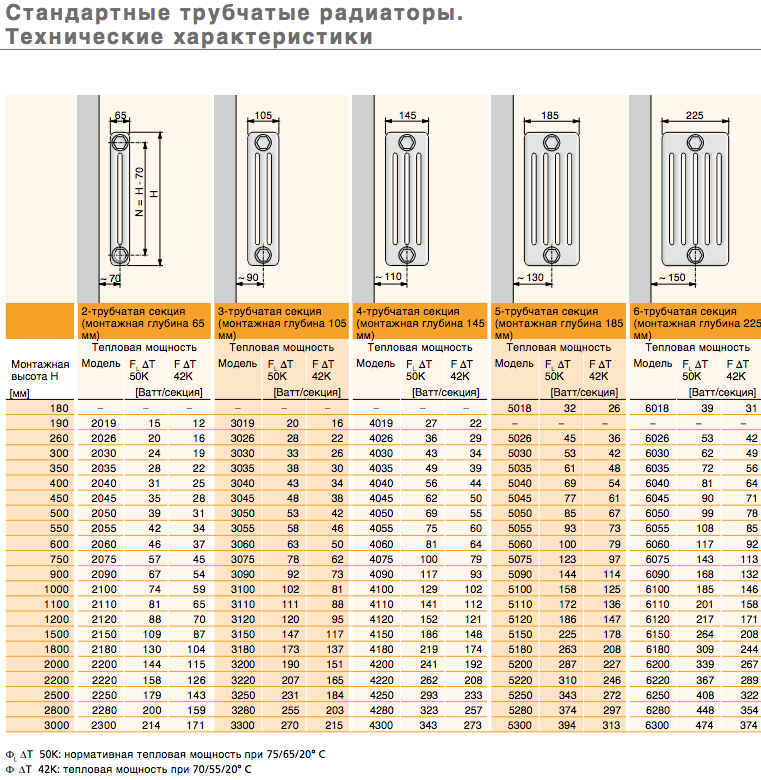

Ширина трубчатых радиаторов отопления зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.

Что лучше поставить в дом или квартиру – стальной или биметаллический радиатор

При выборе нужно отталкиваться от технических характеристик батарей отопления:

В частный дом, таунхаус или на дачу можно поставить любые радиаторы – они будут одинаково хорошо работать на воде или незамерзайке. Низкое рабочее и опрессовочное давление у металлических моделей не мешает их установке в малоэтажные здания – здесь показатель не превышает 3–4 атмосфер.
В многоэтажный дом стальные радиаторы устанавливать нельзя из-за низких показателей рабочего и опрессовочного давления. При его скачке батареи отопления придут в негодность. Лучше поставить биметаллические, выдерживающие до 200 атмосфер. Они подходят даже для высоток.

Разные модели отопителей значительно отличаются техническими характеристиками. Поэтому перед покупкой ознакомьтесь с данными техпаспорта. Это позволит приобрести изделия, подходящие для конкретного дома или квартиры.

Трубы из сшитого полиэтилена для отопления

Сшитый полиэтилен, в отличие от ПНД и ПВД (полиэтилена низкого и высокого давления), обладает повышенными температурными показателями, не разрушается под воздействием ультрафиолета. Это обусловлено наличием увеличенного количества связей (сшивки) в структуре материала.

Степень сшивки материала имеет различные значения (от 60%), от нее напрямую зависят технические показатели изделия. Рабочая температура заявляется в 90С, при этом рабочее давление теплоносителя не должно превышать 6 кгс/см2 (при 80С – 8 кгс/см2, при 70С – 10 кгс/см2). Номинальное давление составляет 16 кгс/см2. Труба может быть однослойной и многослойной. Труба имеет максимальное тепловое расширение среди всех полимерных изделий. Для уменьшения величины теплового расширения выпускаются армированные алюминием изделия.

Сборка сетей из сшитого полиэтилена производится компрессионными и запрессовочными (прессовыми, обжимными) фитингами из латуни или высокопрочного пластика. Этот тип труб наиболее применим в автономных системах отопления, имеющих невысокую рабочую температуру, в низкотемпературных комплексах водяных теплых полов.

Все полимерные трубы обычно не требуют тепловой изоляции, не подвержены образованию отложений, имеют высокий уровень шумоизоляции. Стоимость материала ниже, чем цена на металлические изделия. Монтаж всех пластиковых труб практически всегда можно провести самостоятельно.

Выбор трубопроводов для систем отопления важен с точки зрения максимального срока эксплуатации, хороших показателей надежности и гидравлики, низкой стоимости. Здесь можно выделить самые дорогие и надежные трубы – медные и нержавеющие, средний сегмент – практически все полимерные (пластиковые) трубы, и наиболее слабый вариант – простая сталь.
