Параметры микросхем LM-317
Интегральная микросхема (ИМС) изготовлена в пластмассовом корпусе, с возможностью установки на теплоотводе (радиаторе). Она имеет три вывода и предоставляет возможность линейной стабилизации напряжения и тока. ИМС предназначена для применения в регулируемых блоках питания (БП) и светодиодных схемах. К сведению. Популярная модель этого устройства изготовлена в корпусе ТО-220 и имеет букву T в составе маркировки. Эта буква указывает на вид корпуса.
Каждый из трёх выводов LM317 обладает следующим назначением:
- VIn – вход, куда подают напряжение, предназначенное для регулировки;
- VOut– это выход, с которого снимается нужное напряжение, он имеет электрический контакт с кронштейном для крепления к плате или радиатору;
- Adj – регулируемый вход, через который производят изменение выходного напряжения, используя для этого переменный резистор.
Считают выводы слева направо, держа микросхему лицевой стороной к себе.
Распиновка LM317 TO-220(T)
Кроме электрических качественных показателей, у сборки есть физические и защитные характеристики. К ним относятся следующие пункты:
- тип корпуса – TO-220, TO-220FP, TO-3, D2PAK, SOT-23;
- вид материала, из которого корпус изготовлен, – пластмасса;
- защита от КЗ – ISCCL (Internal Short-Circuit Current Limiting);
- TOP (Thermal Overload Protection) – защищённость по тепловым перегрузкам;
- контроль над максимальной мощностью рассеивания OS-AC (Output Safe-Area Compensation).
Внимание! Расположенные внутри ИМС датчики следят за установленным тепловым ограничением и при превышении максимальной рассеиваемой мощности отключают микросхему. Для этого понадобятся следующие детали и устройства:. Для этого понадобятся следующие детали и устройства:
Для этого понадобятся следующие детали и устройства:
- ИПТ (источник постоянного тока);
- ИМС LM-317;
- резистор R сопротивлением от 1 до 110 Ом и запасом мощности, рассчитанным по уже рассмотренной формуле;
- светодиод.
Схема стабилизатора тока для светодиода своими руками
Для установки подсветки на автомобиль, большего количества led-ламп можно увеличить ток стабилизатора до 3 А. Для этого в схему включают мощный транзистор КТ 818.
Увеличение тока стабилизации
Можно применять стабилизаторы напряжения 12 вольт для светодиодов в автомобильном исполнении. Подсветка панелей, номерных знаков, установка белых led-ламп в качестве габаритных или ходовых огней – вот только несколько точек установки.
Led-лента на фаре авто
Внимание! Долговечность диода, излучающего свет, зависит не столько от стабильного напряжения питания, сколько от протекающего через него тока. Если элементы модели AlInGaP/GaAs могут переносить перегрузки по току, то led-диоды на основе GaInN/GaN не продержатся и пары часов. Ровное свечение излучающих диодов при различных подключениях (параллельно или последовательно включенные цепочки) возможно при одинаковых значениях тока
Ровное свечение излучающих диодов при различных подключениях (параллельно или последовательно включенные цепочки) возможно при одинаковых значениях тока.
В качестве стабилизатора тока для светодиодов можно использовать не только специализированные микросхемы. Большой популярностью у радиолюбителей пользуется схема LM317.
Для превращения этой схемы в стабилизатор тока достаточно исключить из схемы резистор R1. Включение LM317 в качестве линейного стабилизатора тока выглядит следующим образом.
R1=1.25*I0.
W=I2R1.
Также к входу и выходу микросхемы нужно припаять два гибких проводника и конструкция будет готова. В случае, если с помощью стабилизатора тока на LM317 предполагается питать мощный светодиод, микросхему нужно оснастить радиатором который обеспечит отвод тепла. В качестве радиатора можно использовать небольшую алюминиевую пластинку площадью 15-20 квадратных сантиметров.
Читать далее: Как сделать своими руками акустические двери
Изготавливая конструкции бустеров, в качестве дросселей можно использовать катушки фильтров различных блоков питания. Например, для этих целей хорошо подойдут ферритовые кольца от блоков питания компьютеров, на которые следует намотать несколько десятков витков эмалированного провода диаметром 0.3 мм.

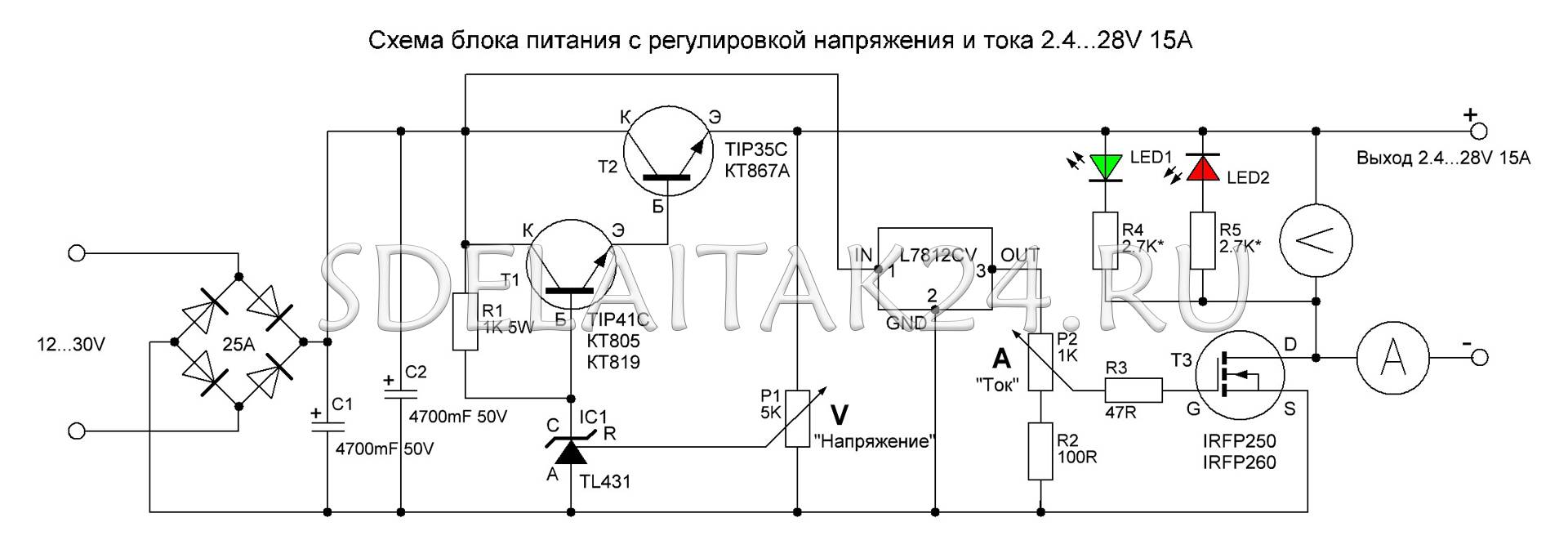

Регулируемый блок питания на стабилизаторе напряжения LM317
Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока питания. При разработке или настройке того или иного устройства регулируемый блок питания является не заменимым атрибутом. Но если вы начинающий радиолюбитель, и не можете позволить себе дорогой навороченный блок питания, то эта статья поможет вам восполнить вашу нужду
Блок питания на микросхеме LM317T, схема:
В интернете встречается неисчислимое множество схем различных блоков питания. Но даже на первый взгляд легкие схемы, в процессе настройки оказываются не такими уж и легкими. Я рекомендую вам рассмотреть очень простую в настройке, дешевую и надёжную схему блока питания на микросхеме стабилизаторе LM317T, которая регулирует напряжение от 1,3 до 30 В и обеспечивает ток 1А (как правило, этого достаточно для простых радиолюбительских схем) рисунок №1.
VD1 – VD4, VD6, VD7 – Полупроводниковые диоды типа 1N5399 (1.5А 1000В) хотя, вы можете использовать любые другие подходящие по максимальному току 1.5 ампера и напряжению около 50 вольт. Можно также использовать диодный мост с теми же характеристиками. У кого что есть – тот из того и лепит:)VD5 – Обыкновенный светодиод (его не обязательно впаивать) он сигнализирует о включении питания. Диод VD6, защищает схему от бросков тока. VD7 — защищает микросхему от паразитного разряда ёмкости конденсатора С3.
R1 – около 18 КОм (нужно подбирать под ток светодиода).R2 — Можно не впаивать — он необходим в том случае если вам нужно получить нестандартные пределы регулировки напряжения. Вы просто подбираете его таким образом что бы сумма R2 + R3 = 5КОм.
R3 — 5,6 Ком.R4 – 240 Ом.C1 – 2200 мкФ (электролитический)
C2 — 0,1 мкФC3 — 10 мкФ (электролитический)C4 — 1 мкФ (электролитический)DA1 – LM317T
Основным элементом в схеме является микросхема LM317T, все её характеристики вы можете без труда посмотреть в мануале на микросхему. Единственное что следует отдельно отметить, это то что её обязательно необходимо цеплять на радиатор (рисунок №2) что бы микросхема не вышла из строя.
Максимальный ток у неё по документации 1.5 А – но я не рекомендую вгонять её в такие придельные режимы работы.Трансформатор я рекомендую использовать тоже с запасом по току (ток 3А), дабы в случае резкого броска тока он не вышел из строя.Каждый радиолюбитель делает печатные платы как ему самому угодно – но если вам лень её трассировать – можете использовать мой вариант печатной платы рисунок №3, который доступен по этой ссылке или по этой ссылке. Файлы можно открыть с помощью программы Sprint-Layout 5.
Прежде чем начать делать мой вариант разводки платы – ещё раз его просмотрите и проанализируйте!!! Плату я трассировал под способ фотолитографии, так что разверните её как необходимо вам. Я старался сделать плату наиболее универсальной для этой схемы и делал её под свои нужды. Если вы не будите впаивать резистор R2 – то вместо него просто нужна перемычка.
P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/
Дополнительные рекомендации по настройки схемы:
Все сопротивления в схеме лучше всего ставить полуваттные, это почти гарантия стабильной работоспособности схемы, даже в предельных условиях эксплуатации. Резистор R2 можно полностью исключить из схемы, я оставлял под него место на те случаи, когда нужно получит нестандартное напряжение. А ещё, хорошенько покопавшись в интернете, я нашел специальный калькулятор для пересчёта LM317, а именно резисторов в цепи управления регулировки напряжения.
Резисторы R3 и R4 – это обыкновенный делитель напряжения, таким образом, мы можем его подобрать под те резисторы, что у нас есть под рукой (в заданных пределах) – это очень удобно и позволяет без особого труда отрегулировать работу LM317T под любое напряжение (верхний придел может варьироваться от 2 до 37 В). К примеру, можно так подобрать резисторы, чтобы ваш блок питания регулировался от 1,2 до 20В – всё зависит от пересчёта делителя R3 и R4. Формулу по которой работает калькулятор, вы можете узнать почитав даташит на ЛМ317Т. В остальном — если всё собрано верно , блок питания сразу же готов к работе.
Cтабилизатор переменного тока
Источники питания
Стабилизаторы тока значительно реже применяются радиолюбителями, чем стабилизаторы напряжения и регуляторы мощности. Во многом это связано с более сложной схемотехникой традиционных источников тока. Однако объективный анализ показывает, что в ряде случаев предпочтительнее применение именно источников тока. Главное достоинство источника тока — нечувствительность к короткому замыканию нагрузки.
Достаточно часто встречаются случаи, когда надо поддерживать постоянное значение переменного тока, например, при включении мощных ламп накаливания. Такая мера в несколько раз продлевает срок их службы. Регулируемый стабилизатор может оказать неоценимую помощь при проверке и налаживании устройств токовой защиты.
Вниманию читателей предлагается несложная схема стабилизатора переменного тока с плавной регулировкой его величины.
Схема стабилизатора показана на рис.1. В ее основу положен токостабилизирующий двухполюсник, подробно описанный в . Данное схемотехническое решение известно довольно давно , однако долгое время было чисто теоретическим (вспомните, что представляли собой МОП-транзисторы 10… 15 лет назад). Ситуация изменилась с появлением в продаже мощных
МОП-транзисторов (MOSFET; фирм Intersil и International Rectifiei . Их применение позволяет создавать источники тока с хорошими характеристиками и предельно простыми схемами (а совпадение расчетов с практикой приятно удивило автора).
Собственно стабилизатор тока собран на ОУ DA1, транзисторе VT1 и резисторах R1, R2, R4. Делитель R1-R2 представляет собой задатчик тока. В данном случае ток в ампеpax численно равен напряжению на движке R2, умноженному на 10. Это позволяет выбрать напряжение датчика тока R4 весьма малым.
Рис.1 Схема стабилизатора переменного тока
Рассмотрим процесс стабилизации тока более подробно. Так как выпрямленное напряжение не фильтруется, напряжение на стоке VT1 —однополярное, пульсирующее. Когда напряжение на стоке (рис.2а) равно нулю, ток через VT1 не протекает, и падение напряжения на резисторе датчика R4 также равно 0. Транзистор VT1 при этом полностью открыт. По мере роста напряжения в сети, напряжение, снимаемое с датчика, также увеличивается (пропорционально протекающему току), приближаясь к напряжению задатчика. Транзистор VT1 начинает закрываться.При совпадении напряжений на датчике R4 и на задатчике R1-R2 происходит ограничение дальнейшего роста тока. ОУ DA1 поддерживает одинаковое напряжение на своих входах, изменяя сопротивление канала VT1.
Если надо изменить диапазон стабилизируемых токов, следует соответствующим образом выбрать тип транзистора VT1 и диодов VD2…VD5, а также скорректировать напряжение задатчика тока (Uзад) или сопротивление датчика R4.
Ток стабилизации определяется по формуле:
Данная схема может быть также преобразована в активную нагрузку переменного тока, как это сделать — подробно описано в .
Рис. 2 Диаграмма сигналов
Налаживание схемы сводится к контролю напряжения задатчика (чтобы ток не вышел за пределы 7…8 А) и градуировке органа управления (резистора R2). Для визуального контроля в цепь тока можно включить амперметр.
ОУ DA1 подойдет любой широкого применения (К140УД6, К140УД7, mА741 и т.
Транзистор VT1 следует укрепить на массивном радиаторе. К остальным деталям особых требований не предъявляется. Резистор R4 удобно изготовить из промышленного шунта для измерительных приборов. Это обеспечит требуемую точность и термостабильность
При его монтаже следует уделить особое внимание надежности соединения инверсного выхода ОУ и R4. Обрыв этого соединения вызывает выход стабилизатора из строя
А.
Уваров
Литература
1. Уваров А.С. Активная нагрузка — источник тока. — Радиолюбитель, 2001, N1, С.14.
2. Иванов П., Семушкин С. Источники стабильного тока и их применение в радиоаппаратуре. — В помощь радиолюбителю. Вып. 104. — М.: ДОСААФ, 1989.
3. http://www.intersil.com
4. Мощные полевые переключательные транзисторы фирмы International Rectifier. — Радио, 2001, N5, С.45.
Печатные платы
Только шелкография: pcb_current_source_silk.pdf Только дорожки: pcb_current_source_solder.pdf Дорожки и шелкография: pcb_current_source_solder_silk.pdf Только шелкография: pcb_current_source_silk.pdfТолько дорожки: pcb_current_source_improved_solder.pdfДорожки и шелкография: pcb_current_source_improved_solder_silk.pdf
Всё уместилось на маленьком кусочке (3 на 2 см) фольгированного текстолита, тепло отводится путём крепления всей платы на кусок алюминия винтами, спроектирована она с расчётом на крепёж M2, чтобы легко и надёжно закрепить её или попросту приклеить к теплоотводу теплопроводящим клеем (Stars 922). При необходимости её можно легко уменьшить почти в два раза раза два.

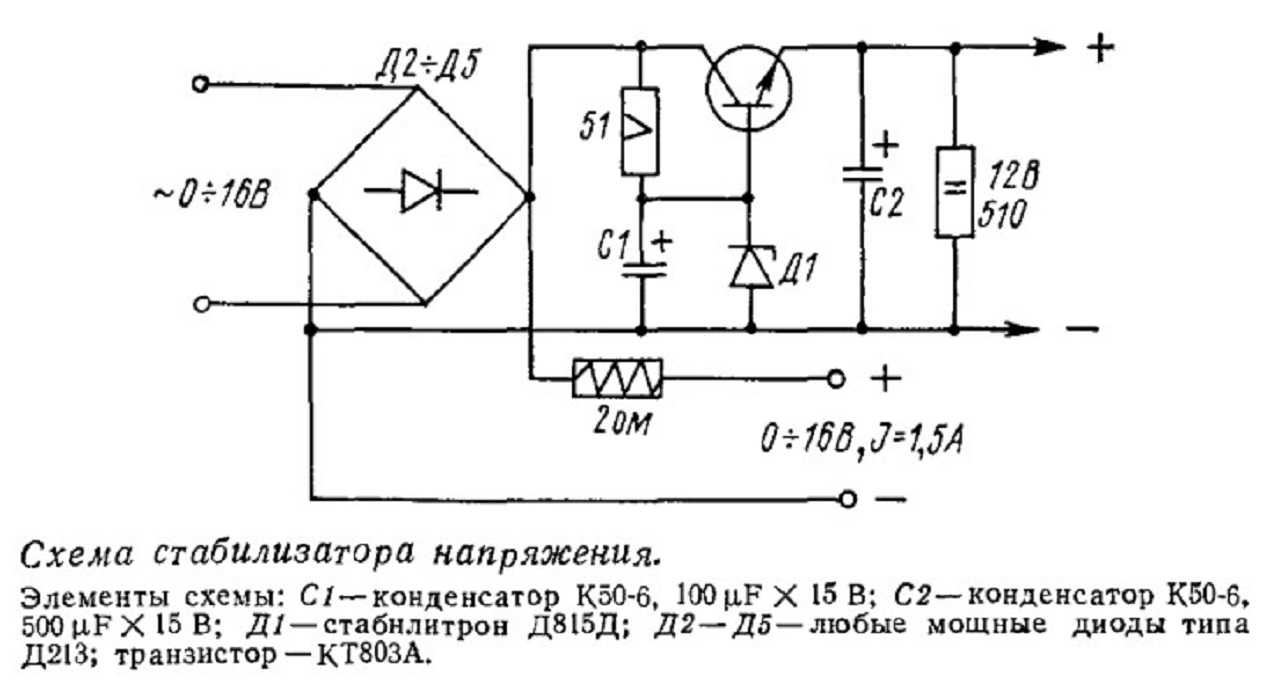

Простейший стабилизатор напряжения своими руками
Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.
Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.
Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.
При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину. Автотрансформатор будет добавлять к напряжению линии сети всего 11%
Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя
Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом
Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом
Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.
Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

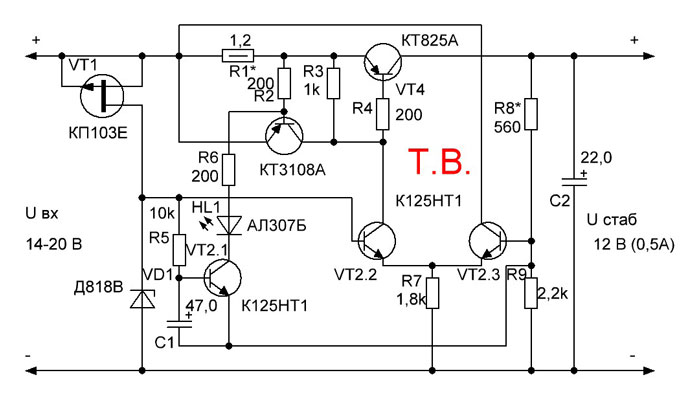

Самодельный стабилизатор напряжения
Принцип работы
Каким же образом работает наш стабилизатор сетевого напряжения, который легко делается своими руками?
После того, как включается питание конденсатор С1 находится в разряженном состоянии, транзистор VT2 открыт, а VT2 является закрытым. Также закрытым является транзистор VT3. Именно через него будет подаваться ток на каждый светодиод и симисторный оптотрон.
Поскольку этот транзистор является закрытым, светодиоды не светятся, каждый симистор является закрытым и нагрузка отключена. В это время электрический ток проходит через резистор R1 и попадает в С1. Далее происходит зарядка этого конденсатора.
Интервал задержки длится всего лишь три секунды. За это время осуществляются все переходные процессы, и после окончания происходит срабатывание триггера Шмитта, основу которого составляют транзисторы VT1 и VT2.
Далее открывается третий транзистор и включается нагрузка.
Напряжение, которое выходит с третьей обмотки Т1, выпрямляется диодом VD2 и конденсатором С2. Далее ток проходит через делитель R13…14. Из R14 напряжение, уровень которого является пропорциональным количеству вольт в сети, входит в каждый неинвертирующий вход компараторов.
Количество компараторов равняется восьми и все они находятся на микросхемах DA2 и DA3. В этот же момент на инвертирующий вход каждого компаратора входит постоянный образцовый ток. Его подают резисторные делители R15…23.
После этого в игру вступает контроллер, который осуществляет обработку сигнала на входе у каждого компаратора.

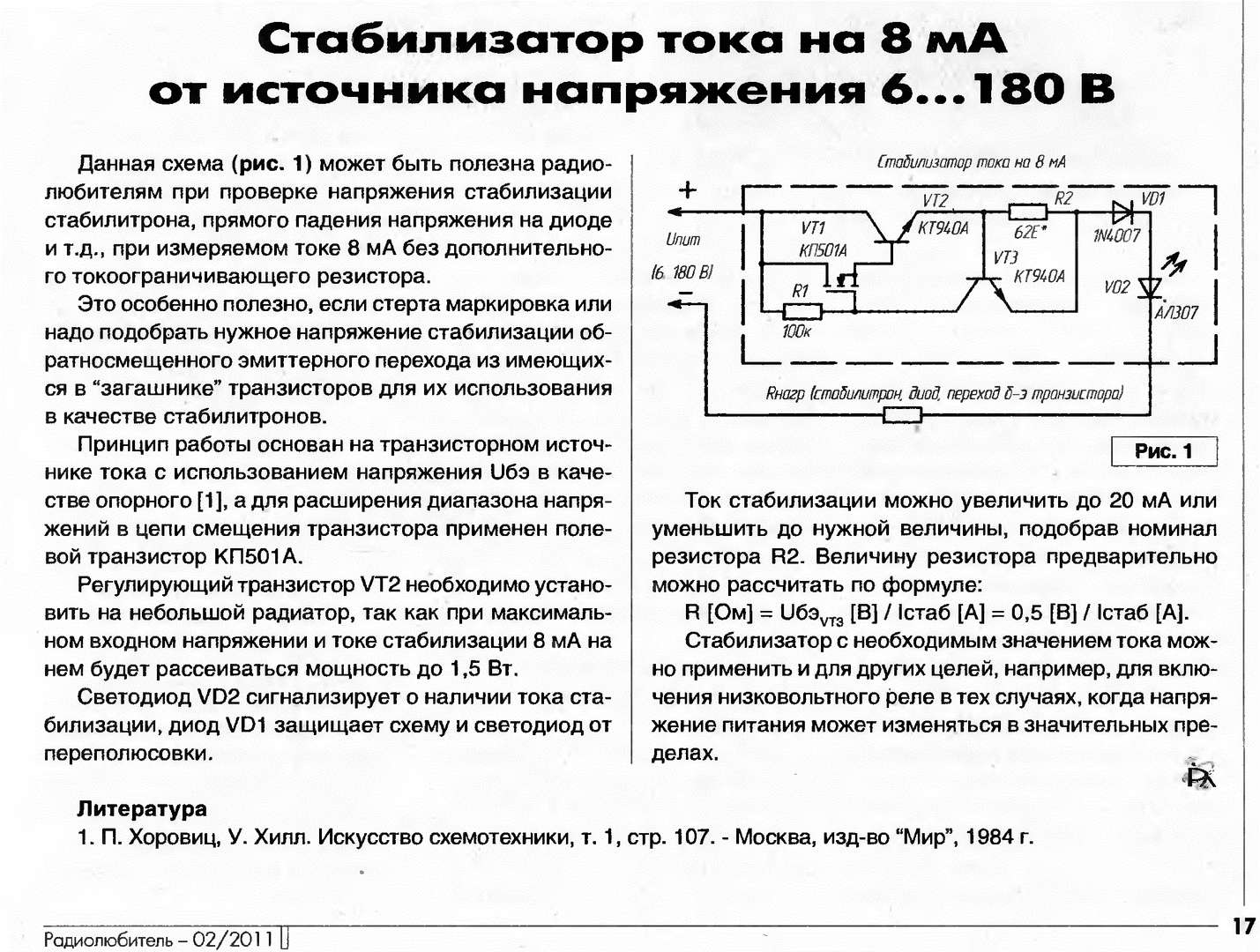

Работа стабилизаторов тока
Качественное питание всех электротехнических устройств можно гарантированно обеспечить лишь, используя стабилизатор тока. С его помощью компенсируются скачки и перепады в сети, увеличивается срок эксплуатации приборов и оборудования.
Основной функцией стабилизатора является автоматическая поддержка тока потребителя с точно заданными параметрами. Кроме скачков тока, удается компенсировать изменяющуюся мощность нагрузки и температуру окружающей среды. Например, с увеличением мощности, потребляемой оборудованием, произойдет соответствующее изменение потребляемого тока. В результате, произойдет падение напряжения на сопротивлении проводки и источника тока. То есть, с увеличением внутреннего сопротивления, будут более заметны изменения напряжения при увеличении токовой нагрузки.
В состав компенсационного стабилизатора тока с автоматической регулировкой входит цепь отрицательной обратной связи. Изменение соответствующих параметров регулирующего элемента позволяет достичь необходимой стабилизации. На элемент оказывает воздействие импульс обратной связи. Данное явление известно, как функция выходного тока. В зависимости от регулировок, стабилизаторы разделяются на непрерывные, импульсные и смешанные.

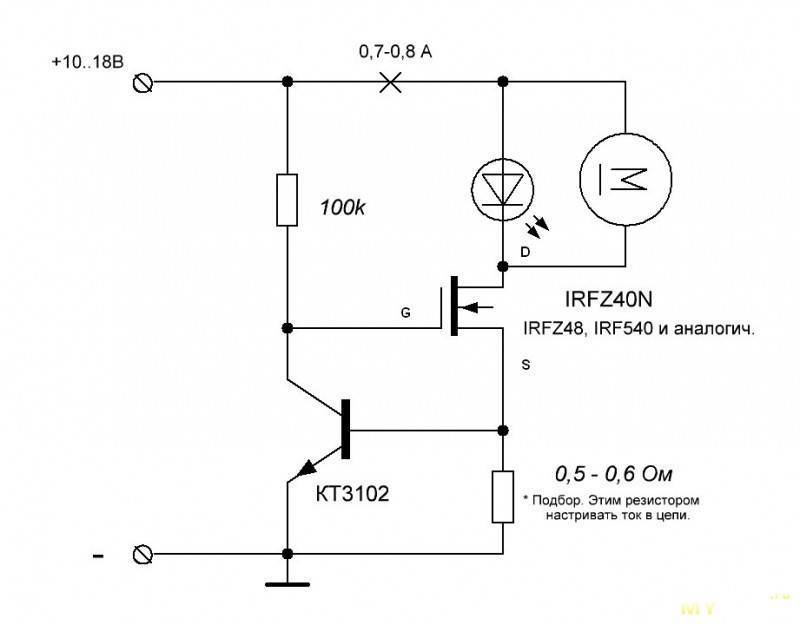

Среди множества стабилизаторов очень популярны стабилизаторы тока на полевых транзисторах. Подключение транзистора в данной схеме осуществляется последовательно сопротивлению нагрузки. Это приводит к незначительным изменениям тока нагрузки, в то время, как входное напряжение подвержено существенным изменениям.
Обзор известных моделей
Большинство микросхем для питания светодиодов выполнены в виде импульсных преобразователей напряжения. Преобразователи, в которых роль накопителя электрической энергии выполняет катушка индуктивности (дроссель) называются бустерами. В бустерах преобразование напряжения происходит за счет явления самоиндукции. Одна из типичных схем бустера приведена на рисунке.
Схема стабилизатора тока работает следующим образом. Транзисторный ключ находящийся внутри микросхемы периодически замыкает дроссель на общий провод. В момент размыкания ключа в дросселе возникает ЭДС самоиндукции, которая выпрямляется диодом. Характерно то, что ЭДС самоиндукции может значительно превышать напряжение источника питания.
Как видно из схемы для изготовления бустера на TPS61160 производства фирмы Texas Instruments требуется совсем немного компонентов. Главными навесными деталями являются дроссель L1, диод Шоттки D1, выпрямляющий импульсное напряжение на выходе преобразователя, и Rset.
Резистор выполняет две функции. Во-первых, резистор ограничивает ток, протекающий через светодиоды, а во-вторых, резистор служит элементом обратной связи (своего рода датчиком). С него снимается измерительное напряжение, и внутренние схемы чипа стабилизируют ток, протекающий через LED, на заданном уровне. Изменяя номинал резистора можно изменять ток светодиодов.
Преобразователь на TPS61160 работает на частоте 1.2 МГц, максимальный выходной ток может составлять 1.2 А. С помощью микросхемы можно питать до десяти светодиодов включенных последовательно
Яркость светодиодов можно изменять путем подачи на вход «контроль яркости» сигнала ШИМ переменной скважности. КПД приведенной схемы составляет около 80%
Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания
В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке
Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания. В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке.
Как видно из структурной схемы, стабилизация тока светодиодов осуществляется Р-канальным полевым транзистором. Напряжение ошибки снимается с резистора Rsens и подается на схему управления полевиком. Так как полевой транзистор работает в линейном режиме, КПД подобных схем заметно ниже, чем у схем импульсных преобразователей.
Микросхемы линейки MAX16xxx часто применяются в автомобильных приложениях. Максимальное входное напряжение чипов составляет 40 В, выходной ток – 350 мА. Они, как и импульсные стабилизаторы, допускают ШИМ-диммирование.
Легко о простом. Сила тока, напряжение и их стабилизация
От напряжения зависит, насколько стремительно электроны движутся по проводнику. Многие страстные любители жёсткого компьютерного разгона увеличивают напряжение ядра центрального процессора, благодаря чему тот начинает функционировать быстрее.
Сила тока – это плотность движения электронов внутри электрического проводника. Данный параметр чрезвычайно важен радиоэлементам, работающим по принципу термоэлектронной вторичной эмиссии, в частности, источникам света. Если площадь поперечного сечения проводника не в состоянии пропустить поток электронов, избыток тока начинает выделяться в виде тепла, вызывая значительный перегрев детали.
Плазменная дуга от высокого напряжения
Для лучшего понимания процесса проанализируем плазменную дугу (на её основе работает электроподжег газовых плит и котлов). При очень высоком напряжении скорость свободных электронов до такой степени велика, что они могут легко «пролетать» расстояние между электродами, формируя плазменный мостик.
А это электронагреватель. При прохождении через него электронов они передают свою энергию нагревательному элементу. Чем выше сила тока, тем плотнее поток электронов, тем сильнее нагревается термоэлемент.
Для чего необходима стабилизация тока и напряжения
Любой радиоэлектронный компонент, будь то лампочка или центральный процессор компьютера, требует для оптимальной работы чётко лимитированное количество электронов, которое течёт по проводникам.
Поскольку речь в нашей статье идёт о стабилизаторе для светодиодов, о них и поговорим.
При всех своих преимуществах светодиоды имеют один минус – высокая чувствительность к параметрам питания. Даже умеренное превышение силы и напряжения может привести к выгоранию светоизлучающего материала и выходу из строя диода.
Сейчас очень модно переделывать систему освещения автомобиля под LED освещение. Их цветовая температура намного ближе к естественному освещению, чем у ксенона и ламп накаливания, что значительно меньше утомляет водителя при длительных поездках.
Однако это решение требуется особый технический подход. Номинальный ток питания автомобильного LED-диода – 0,1-0,15 мА, а пусковой аккумулятора – сотни ампер. Этого хватит, чтобы выжечь очень много дорогостоящих элементов освещения. Что бы этого избежать используют стабилизатор 12 вольт для светодиодов в авто.
Ампераж в автомобильной сети постоянно меняется. Например, автомобильный кондиционер «кушает» до 30 ампер, при его отключении электроны, «выделенные» на его работу уже не вернутся назад в генератор и аккумулятор, а перераспределятся между остальными электроприборами. Если лампе накаливания, рассчитанной на 1-3 А дополнительные 300 мА роли не сыграют, то диоду с током питания 150 мА несколько таких скачков могут стать фатальными.
Ради гарантии длительной работы автомобильных светодиодов используют стабилизатор тока на lm317 для мощных светодиодов.
Конструкция и принцип работы
Стабилизатор обеспечивает постоянство показателей рабочего тока LED-диодов при его отклонении от нормы. Он предотвращает перегрев и выгорание светодиодов, поддерживает постоянство потока при перепадах напряжения или разрядке АКБ.
Простейшее устройство состоит из трансформатора, выпрямительного моста, соединенного с резисторами и конденсаторами. Действие стабилизатора основывается на следующих принципах:
- подача тока на трансформатор и изменение его предельной частоты до частоты электросети – 50 Гц;
- регулировка напряжения на повышение и понижение с последующим выравниванием частоты до 30 Гц.
В процессе преобразования также задействуются выпрямители высоковольтного типа. Они определяют полярность. Стабилизация электрического тока осуществляется при помощи конденсаторов. Для снижения помех применяются резисторы.
Принципиальная схема релейного устройства
Релейный стабилизатор тока (схема показана ниже) включает в себя компенсационные конденсаторы. Мостовые выпрямители в этом случае используются в начале цепи. Также следует учитывать, что транзисторов в стабилизаторе имеется две пары. Одна из них устанавливается перед конденсатором. Необходимо это для поднятия предельной частоты. В данном случае выходное напряжение постоянного тока будет находиться на уровне 5 А. Чтобы номинальное сопротивление выдерживалось, используются резисторы. Для простых моделей свойственны двухканальные элементы. Процесс преобразования в таком случае происходит долго, однако коэффициент рассеивания будет незначительным.
Преимущества использования самодельного повышающего стабилизатора тока для светодиодов
Существует несколько преимуществ использования самодельного повышающего стабилизатора тока для светодиодов:
- Экономия денег: Создание своего собственного стабилизатора тока может быть гораздо более дешевым вариантом, чем покупка готового модуля. Вы можете использовать доступные компоненты и инструменты, чтобы собрать стабилизатор так, чтобы он лучше соответствовал вашим потребностям, и не платить за ненужные функции.
- Больше гибкости: Самодельный стабилизатор тока позволяет вам настраивать выходное напряжение и ток в соответствии с требованиями светодиодов, которые вы планируете использовать. Это особенно полезно, когда вы работаете с несколькими различными светодиодами, имеющими различные значения напряжения и тока.
- Улучшенная эффективность: Благодаря возможности настройки выходного напряжения и тока, вы можете добиться более эффективной работы светодиодов. Это поможет увеличить их яркость и продлить срок их службы. Кроме того, самодельные стабилизаторы тока обычно имеют меньшие потери энергии, что также способствует повышению эффективности.
- Получение опыта и знаний: Создание самодельного стабилизатора тока является отличным способом углубить свои знания в области электроники и электричества. Это может быть интересным проектом, который позволит вам расширить ваши навыки и опыт в создании этого типа устройств.
- Развитие творческого мышления: В процессе создания самодельного стабилизатора тока, вы можете внести собственные изменения в дизайн и функциональность устройства, что способствует развитию творческого мышления и инженерных навыков.
В целом, самодельные повышающие стабилизаторы тока для светодиодов обладают рядом преимуществ, таких как экономия средств, более гибкие настройки, улучшенная эффективность, возможность приобретения опыта и развития творческого мышления. Если вы хотите настроить светодиоды под собственные требования и получить уникальный опыт, создание собственного стабилизатора тока может быть хорошим вариантом.
Вход усилителя
Вход усилителя – это клеммы Х1 и Х2.
Х2 это минус входа, а Х1 – плюс. Так как схема на один канал, то УНЧ называется моно.
Фильтрация входного сигнала
Электролитический конденсатор С1 позволяет отделить постоянную составляющую входящего сигнала от переменной.
По-простому, он пропускает только переменный сигналю. Если сигнала нет, или вход усилителя замкнут, то без этого конденсатора транзистор может перейти в режим насыщения (максимальное усиление), и на выходе появится неприятный хрип.
Не путайте этот эффект со свистом. Свист – это влияние положительной обратной связи, а в данном случае будет режим насыщения из-за короткого замыкания на входе. И на выходе усилителя будет слышен именно хрип, а не свит или звук.
Емкость конденсатора подобрана под частоту звукового сигнала. Звук начинается от 20 Гц и до 16 кГц.

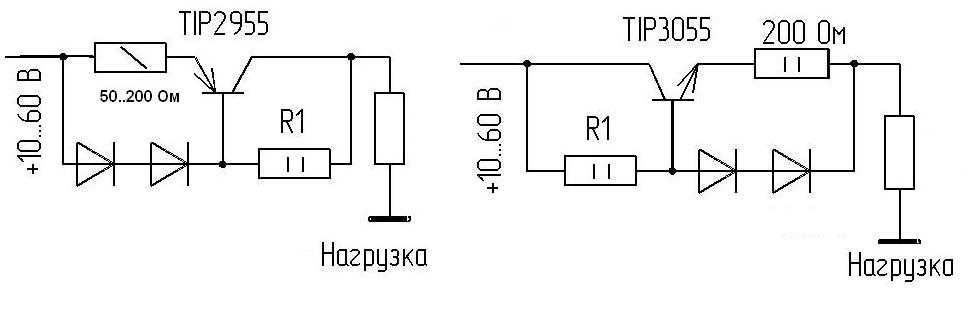

Диодный стабилизатор тока
Во многих конструкциях светильников имеются диодные стабилизаторы, более известные как стабилизаторы тока для светодиодов. Как и все типы диодов, светодиоды обладают нелинейной вольтамперной характеристикой. То есть, при изменяющемся напряжении на светодиоде, происходит непропорциональное изменение тока.
С ростом напряжения вначале наблюдается очень медленное возрастание тока, в результате, свечение светодиода отсутствует. Затем, когда напряжение достигает порогового значения, начинается излучение света и очень быстрое возрастание тока. Дальнейший рост напряжения приводит к катастрофическому увеличению тока и перегоранию светодиода. Значение порогового напряжения отражается в технических характеристиках светодиодных источников света.
Светодиоды с высокой мощностью требуют установки теплоотвода, поскольку их работа сопровождается выделением большого количества тепла. Кроме того, для них требуется и достаточно мощный стабилизатор тока. Правильная работа светодиодов также обеспечивается стабилизирующими устройствами. Это связано с сильным разбросом порогового напряжения даже у однотипных источников света. Если два таких светодиода подключить параллельно к одному источнику напряжения, по ним будет проходить ток разной величины. Разница может быть настолько существенной, что один из светодиодов сразу же сгорит.
Таким образом, не рекомендуется включение светодиодных источников света без стабилизаторов. Данные устройства устанавливают ток заданного значения без учета напряжения, приложенного к схеме. К наиболее современным приборам относится двухвыводной стабилизатор для светодиодов, применяющийся для создания недорогих решений по управлению светодиодами. В его состав входит полевой транзистор, обвязочные детали и другие радиоэлементы.
Стабилизатор на LM317
Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор.
в данной статье
Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.
К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла. Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.
