Типы стабилизаторов
В продаже имеется множество стабилизаторов с различными характеристиками, которые отличаются по следующим основным критериям:
- По способу расположения: навесные или напольные.
- По типу тока стабилизаторы подразделяются на: постоянного и переменного тока.
- Количеству фаз: однофазные и трехфазные.
- Способу переключения обмоток: с сервоприводом, релейные, симисторные, тиристорные.
Стабилизаторы с сервоприводом выполнены по принципу автомобильного трансформатора – по обмоткам устройства с помощью сервопривода передвигается бегунок. К его преимуществам относятся:
- плавная регулировка напряжения без нарушения фазы и снижения синусоиды электротока;
- компактные размеры;
- сохранение работоспособности при сильных перепадах напряжения.
Обратите внимание! Данный тип стабилизатора подходит для газового котла только в случае, если он не будет находиться с газовым устройством в одном помещении. Иначе, при возникновении утечки газа, появится риск взрыва. В релейном (электронном) стабилизаторе переключение обмоток происходит с помощью реле
Такие устройства стоят недорого, но достаточно надежны и отличаются хорошим качеством. Достоинствами релейных стабилизаторов являются:
В релейном (электронном) стабилизаторе переключение обмоток происходит с помощью реле. Такие устройства стоят недорого, но достаточно надежны и отличаются хорошим качеством. Достоинствами релейных стабилизаторов являются:
- быстрая реакция;
- высокая скорость переключения при изменении входного сигнала;
- невысокая стоимость.
Недостатком электронного стабилизатора считается ступенчатая регулировка напряжения на выходе.
В симисторном стабилизаторе используются реле и симисторы. Их преимуществами являются:
- высокая надежность и долговечность;
- выпускаются в напольном и настенном вариантах;
- бесшумная работа;
- во время кратковременных сбоев стабилизатор на симисторах обеспечивает непрерывную работу техники.
Симисторный стабилизатор оснащен многоуровневой автоматической защитой от коротких замыканий, обеспечивающей отключение нагрузок по току.
Стабилизаторы напряжения тиристорного типа имеют тиристорные ключи, которые при включении и выключении могут искажать синусоидальную форму тока. Включение-выключение тиристоров регулируется встроенным процессором. Преимуществами тиристорных стабилизаторов являются:
- бесшумная работа;
- долговечность;
- не образуют дуговой разряд;
- экономны при потреблении электроэнергии;
- небольшие габариты;
- быстрая скорость и точность в выравнивании напряжения;
- рабочий диапазон составляет от 120 до 300 В.
Минусами тиристорного устройства считается его высокая стоимость и ступенчатый способ стабилизации тока.
Для подключения к газовому агрегату лучше всего подойдут тиристорные или симисторные стабилизаторы. Если говорить о количестве фаз, то большинство котлов работает на стандартных 220 Вольтах, поэтому для них подойдет однофазный выпрямитель.
Нередко на форумах задают вопрос, как выбрать стабилизатор напряжения для газового котла по производителю. Хорошим качеством и демократичной ценой обладают модели Sven AVR Slim-500, Powerman AVS 1000D, Rucelf котел-600, Штиль R600ST. В любом случае, чтобы правильно подобрать стабилизатор, следует учесть характеристики газового котла.
Рейтинг лучших стабилизаторов
Я советую делать выбор из следующего списка:
| Наименование | Тип устройства защиты | Мощность (Вт) | Напряжение (В) | Цена (руб.) |
| Ресанта АСН-500/1-Ц | Релейный | 500 | 160-240 | 1420 |
| Cтабилизатор напряжения для котла Бастион Teplocom ST-555 (Теплоком) | Релейный | 280 | 145-260 | 3200 |
| Sven AVR Slim-500 | Релейный | 400 | 140-260 | 1860 |
| Powerman AVS-1000D | Релейный | 700 | 140-260 | 1810 |

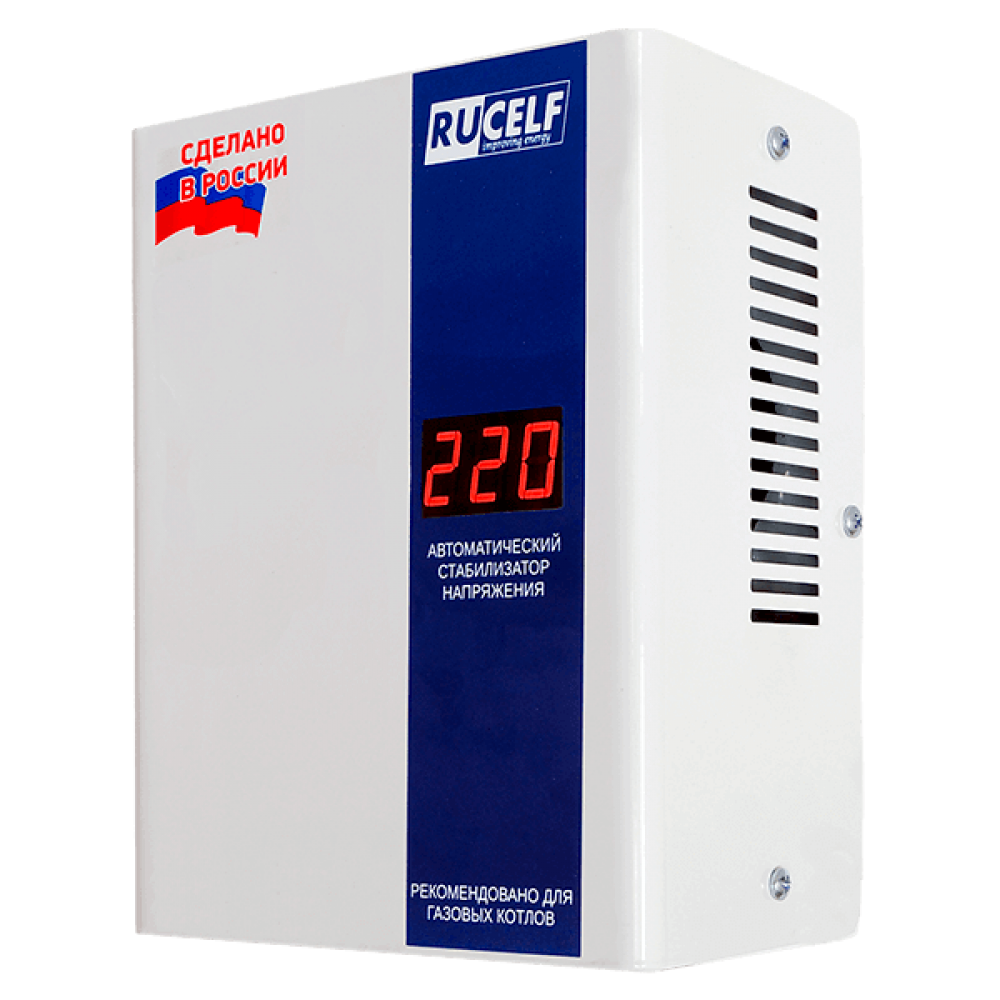

| Rucelf Котел-600 | Релейный | 600 | 150-250 | 3000 |
| Энергия APC 500 | Релейный | 350 | 85-270 | 3600 |
| Штиль IS550 | Инверторный | 400 | 90-310 | 6400 |
Так же неплохо зарекомендовали себя котлы Baxi (Бакси).
Стабилизатор – полезная защита, что поможет сохранить работоспособность газового котла долгие годы. Информации достаточно, чтобы понять, как выбрать стабилизатор напряжения.
Выбор инверторного стабилизатора
При выборе электронного стабилизатора напряжения с двойным преобразованием следует обращать внимание на его основные характеристики:
- Допустимая мощность нагрузки;
- Скорость выравнивания;
- Форма напряжения на выходе;
- Точность параметров;
- Допустимые колебания напряжения сети;
- Условия эксплуатации.
Мощность. Мощность стабилизатора можно считать основным параметром при выборе данного прибора. Для определения необходимой мощности нужно подсчитать мощность всех бытовых устройств, которые будут питаться от этого стабилизатора, и прибавить 20-30% резерва.
Для квартиры вполне подойдёт стабилизатор, мощностью 3-5 кВт. Инверторный стабилизатор напряжения на 10 кВт подойдёт для частного загородного дома, особенно если в нём имеется отопительная система с циркуляционным насосом и собственная артезианская скважина, оборудованная погружным насосом.
Скорость выравнивания – это время, которое требуется стабилизатору, чтобы отреагировать на изменение напряжения на входе. Инверторные стабилизаторы обладают самой высокой скоростью выравнивания среди всех моделей стабилизаторов, поэтому на нее можно не обращать внимания. Стабилизаторы двойного преобразования (инверторные) выдают неискажённую синусоиду. Такая форма напряжения идеально подходит для электропитания любых бытовых устройств и газовых котлов.
Напряжение на входе и выходе. При оценке выходных параметров следует знать, что у инверторных стабилизаторов напряжения самые лучшие параметры как по отклонению напряжения от номинала на выходе, так и по частоте. Диапазон напряжения на входе, в зависимости от модели, может меняться в небольших пределах. Разброс входного напряжения, при котором способен работать стабилизатор, обычно находится в пределах от 115-120 до 280-290В, но некоторые модели способны покрыть больший разброс напряжения.
Степень защиты
В документации на стабилизатор обычно указывается интервал температур, при которых может эксплуатироваться устройство, а так же относительный уровень влажности, поэтому на это также стоит обращать внимание, особенно если планируется использовать стабилизатор в неотапливаемом помещении или в неблагоприятных для техники условиях
Прочие параметры. Инверторный стабилизатор напряжения имеет небольшие габариты, а благодаря отсутствию мощного трансформатора и малый вес, поэтому большинство моделей имеет настенное крепление. Приборы имеют индикацию режимов работы и информационный дисплей.
Типы стабилизаторов
Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:
- Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
- Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
- Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.
По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.
Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
- Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
- Диапазон выходного напряжения прибора.
- Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.
Требования к качественному стабилизатору для газового котла:
- Эстетичный внешний вид.
- Маленькие размеры и достаточная мощность.
- Возможность настенного или напольного размещения.
- Простота и надежность.
- Бесшумность в работе и надежный тепловой режим работы.
- Электронное исполнение.
- Цена стабилизатора должна оправдывать его технические характеристики.
Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.
Производители электронных и механических стабилизаторов

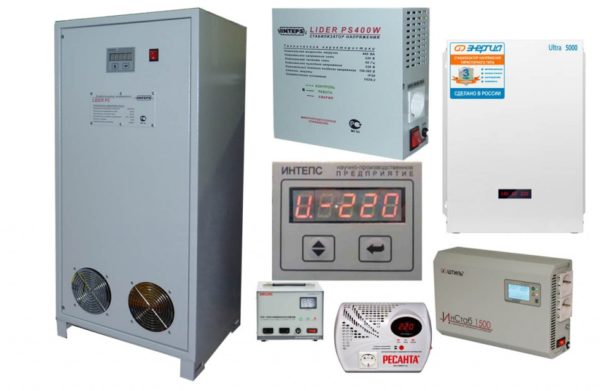

Популярные модели стабилизаторов зарубежного и отечественного производства:
| Характеристики \ Модель | СНАП-500 | VEGA-50-25 | РЕСАНТА АСН-2000 | Shteel-1000 |
| Стабилизатор | Механический | Электронный | ||
| Мощность | 500 Вт | 500 Вт | 2000 Вт | 1000 Вт |
| Скорость регулировки, сек | 1,0 | 0,3 | 0,5-0,7 | 0,2 |
| Входное напряжение | 150-250 В | 172-288 В | 140-260 В | 132-260 В |
| Точность напряжения на выходе стабилизатора, % | 1 | 0,5 | 1,5 | 2,5 |
| Защита | Нет | Есть | Есть | Есть |
| Рабочая температура | -5/+40°С | -25/+45°С | 0/+45°С | +5/+40°С |
| Срок эксплуатации | 1-3 года | 7-15 лет | 5-10 лет | 10-20 лет |
| Габариты | 175x190x140 мм | 275x425x260 мм | 100x183x240 мм | 240x170x120 мм |
| Масса | 4 кг | 16 кг | 4,2 кг | 6 кг |
| Гарантийный срок обслуживания | 1 год | 5 лет | 2 года | 5 лет |
| Производитель | КНР | Италия | Россия | Украина |
| Стоимость | 30 $ | 600 $ | 700 $ | 140 $ |
Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.
Шаг №1 – Какие типы стабилизаторов подходят для котлов
Какой стабилизатор напряжения выбрать для газового котла?
Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.
Преимущества:
- плавная регулировка при помощи сервопривода;
- более точное, на тот момент, напряжение на выходе.
Но у них был большой минус:
медленная скорость выравнивания напряжения.
Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.
Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:
- высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
- более широкий диапазон входных напряжений (105…265В);
- настенное исполнение, что гораздо удобнее.
Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):
| Энергия СНВТ-1000/1 Hybrid | Voltron РСН-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Тип: | электро-механический | релейный |
| Скорость срабатывания: | 500 – 1500 мс | 10 мс (миллисекунд) |
magazin energia ru
Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:
низкая точность напряжения на выходе (220 ± 10%).
В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.
Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.
Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:
- быстро реагировать на изменения в электросети;
- иметь маленькую погрешность напряжения на выходе.
Дополнительными требованиями можно назвать:
- приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
- настенное исполнение (наличие крепления на стену более удобно и экономит место).
Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.
Энергия АРС-1000 (1 кВA (0.7..1 кВт))
После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:
- скорость срабатывания – 10 мс (миллисекунд);
- точность регулировки – 220 ± 4%;
- универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
- диапазон входных напряжений – 120…276В;
- маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
- защита котла от импульсных помех;
- полностью металлический корпус — повышенная безопасность;
- защита от неправильного подключения (необходима для фазозависимых котлов);
- имеет приятный белый цвет корпуса;
- простое подключение котла через вилку и розетку.
Сравнивая с бытовыми стабилизаторами получаем такие цифры:
| Энергия СНВТ-1000/1 Hybrid | Энергия АРС-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Тип: | электро-механический | релейный |
| Точность регулировки: | 220В ± 3% | 220В ± 4% |
| Скорость срабатывания: | 500 – 1500 мс | 10 мс (миллисекунд) |
Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.
Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:
| Voltron РСН-1000 | Энергия АРС-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Напряжение входа: | 105…265 В | 120…276 В |
В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.
Первое правило:
Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.
Стабилизатор для котла
Это самый простой и бюджетный вариант защиты от скачков напряжения. Приобретается стабилизатор, чаще всего релейный (ступенчатая регулировка), вешается на стену (бывают напольные) рядом с котлом, включается в розетку сам стабилизатор, а в розетку на его корпусе включается котел. Все. Какие модели сейчас самые популярные?
Бастион TEPLOCOM ST-888 — релейный, мощность 888 В·А (~620 Вт), диапазон работы 145 – 260 В, погрешность 10% (Рис. 1.), цена примерно 7 000 руб.
Рис.1. Внешний вид стабилизаторов Ресанта LUX АСН-1000Н/1-Ц, Энергия АРС-1000, Бастион TEPLOCOM ST-888 и Rucelf КОТЁЛ-1200 отличается значительно, начинка приборов не на столько, но тоже отличается.
Рис.1-а. У Энергии АРС-1000 есть специальная шпилька для правильного подключения фазо-зависимых котлов (защита по полярности).
Примечание. ЭкспертКотел.ру не рекомендует стабилизаторы и ИБП мощностью ниже 500 В·А, особенно для двухконтурных котлов. При просадке напряжения, снижается и выходная мощность стабилизатора или ИБП, например, рассмотренный выше Ресанта LUX АСН-1000Н/1-Ц при падении напряжения до 140 вольт будет выдавать ~350 Вт (~50% от номинала). Если суммарная мощность нагрузки будет выше, чем то, что выдает стабилизатор в данный момент, то он отключится и отключит котел. Поэтому лучше учесть запас на случай падения напряжения, оптимальная мощность 1 кВ·А, 1,5 кВ·А или 2 кВ·А. Это касается и ИБП.
Расчёт мощности
Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.
В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).
Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.
Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:
(мощность котла + мощность насоса×3) × 1,3
- Цифра «3» предполагает бросок пускового тока электродвигателя;
- «1,3» – это поправочный коэффициент.
Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).
Какой стабилизатор подойдет для газового котла?
Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.
Хороший стабилизатор должен иметь:
- 20% резерв по мощности;
- Защиту от превышения напряжения, короткого замыкания и перегрузки;
- Форму выходного напряжения близкую к синусоидальной;
- Функцию автоматического перезапуска;
- Индикацию параметров и режимов работы.
Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.
Где продаются такие стабилизаторы?
На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.
Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.
https://youtube.com/watch?v=WcleAlYN8jM
Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!
Правильные критерии выбора ИБП с двойным преобразованием
Источник бесперебойного питания для газового котла: виды, особенности и критерии выбора
Какой стабилизатор напряжения лучше: основные виды и их особенности
Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора
Разновидности стабилизаторов напряжения
Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:
- электромеханический;
- релейный;
- электронный;
- инверторный.
Электромеханические

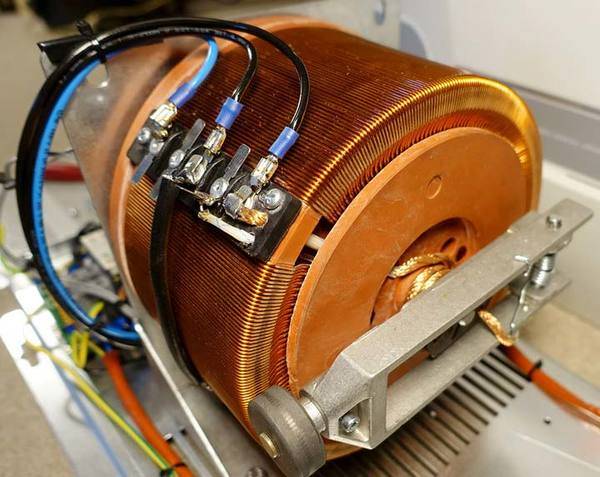

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.
Основные достоинства приборов данного типа:
- Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
- Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

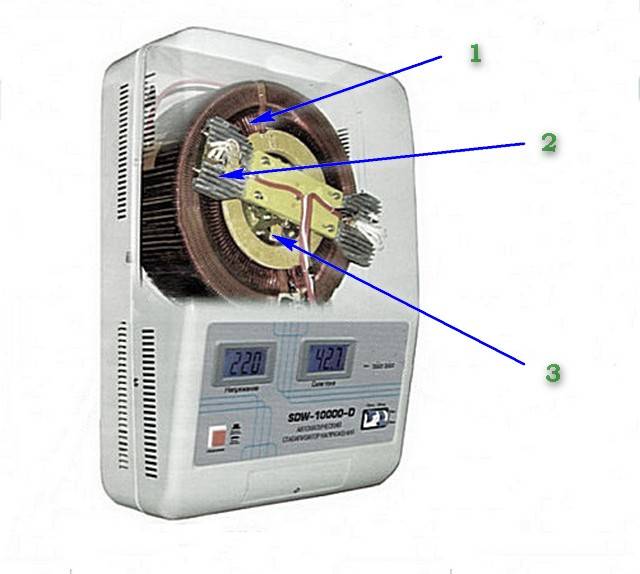

Устройство электромеханического стабилизатора
Недостатки:
- Недолговечность работы. Графитовая щетка подвержена истиранию.
- Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.
Релейные
Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.
Плюсы стабилизаторов релейного типа:
- Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
- Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.
Минусы:
- Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
- Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.
Прибор релейного типа
Электронные
В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.
Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.
Плюсы электронных стабилизаторов:
- Повышенная точность регулировки. Отклонения не превышают 1-2 %.
- Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.
Минусы:
- Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
- Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

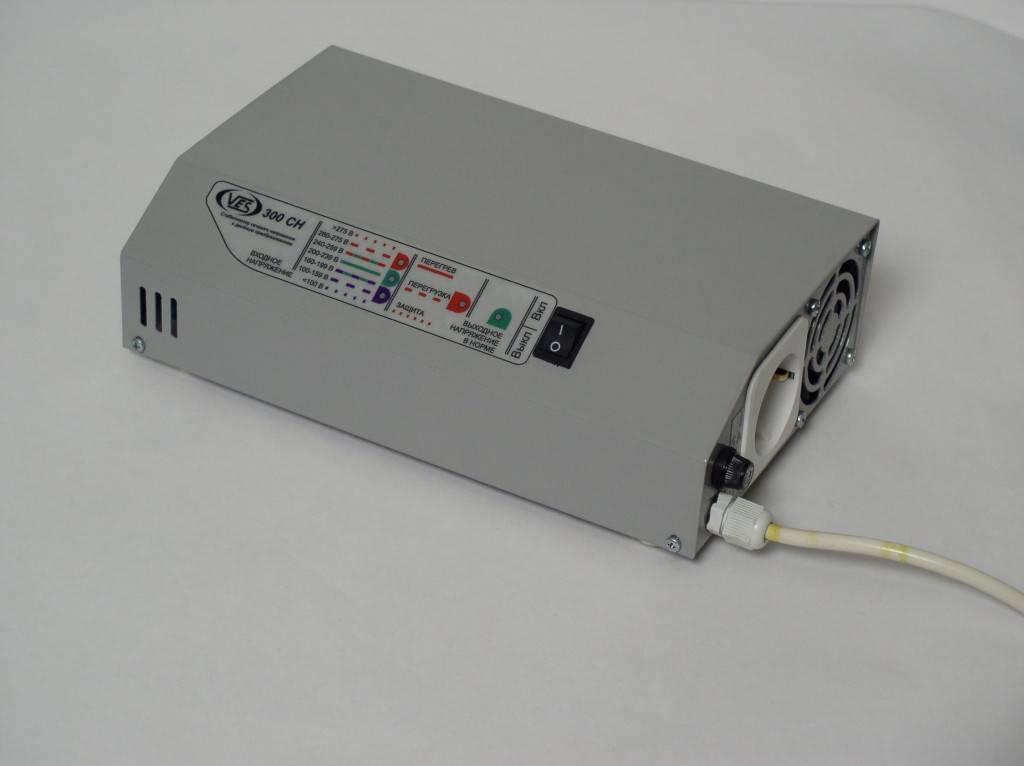

Автоматический однофазный стабилизатор электронного типа
Инверторные
Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.
Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.
Инверторный стабилизатор Штиль
Достоинства:
- Высокое качество выходного напряжения. Оно никак не зависит от входного.
- Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.
Недостатки:
- Высокая цена прибора. За счет дороговизны электронных компонентов.
- Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.
Необходимость стабилизатора напряжения для газового котла
Найдутся люди, которые будут сомневаться в необходимости снабжения газового котла стабилизирующим устройством. Скорее всего, такие люди по-прежнему используют устаревшие варианты схем отопления, автоматические системы которых состояли из биметаллических пластин, отключавших или открывавших подачу газа на горение по ходу достижения определенной температуры.
В современном котле все устроено иначе. Газовые котлы оснащены электроникой, которая открывает широкие возможности по созданию наибольшей эффективности вместе с повышенной экономичностью и безопасностью работы оборудования котла.
Технология монтажа и подключения
Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:
- Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
- Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
- В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
- Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

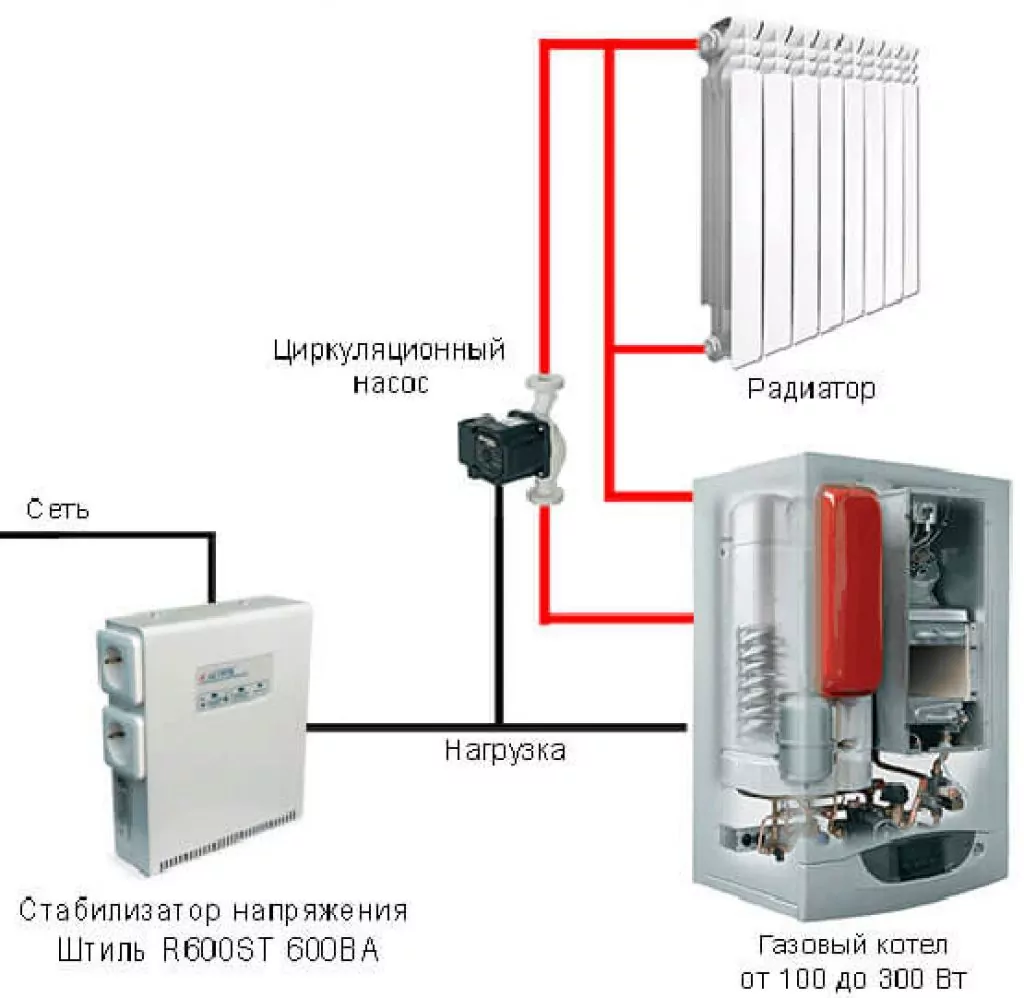

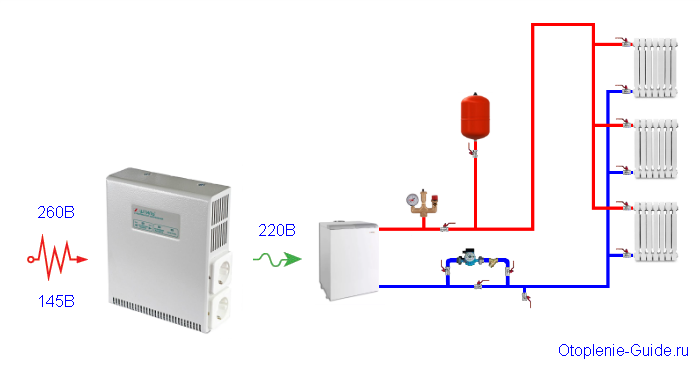

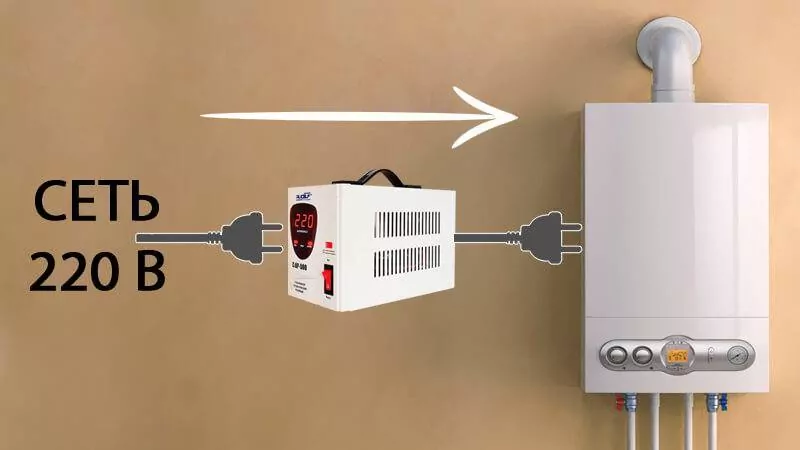

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.
Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.
Сервоприводные или электромеханические
Трансформатор внутри электромеханического стабилизатора снабжен токосъемной щеткой (или роликом). Положение щетки определяет напряжение на выходе, что дает плавную стабилизацию при перегрузках.
Но недостатком такого механизма работы является низкое быстродействие и требование к диапазону скачков для нормальной отработки в пределах от 190В до 250В.
То есть, падение напряжения до 170В, что бывает в отдаленных районах, делает прибор неподходящим для использования. Кроме того, у электромеханических стабилизаторов есть и другие серьезные минусы.
Чем хороши и чем плохи устройства такого типа?
Достоинства сервоприводного СН:
- Перегрузоустойчивость (плавно стабилизирует скачки до 250В)
- Точная настройка плавности выходных значений – 3-5%
- Долговечность службы СН при регулярном техобслуживании
Недостатки:
- Нарушения в работе при отрицательных температурах;
- Токосъемная щетка нуждается в частой замене;
- Шум (щелчки сервопривода)
- Образование искры при движении токосъемника
!ВАЖНО: Установка сервоприводного СН в одном помещении с газовым оборудование невозможна! Искра, возникающая при движении токосъемной щетки по обмоткам, может послужить причиной взрыва!
Данный прибор не подойдет вам, если установка СН необходима в одном помещении с газовым оборудованием (нужно выносить в отдельное помещение) или же в одной сетевой ветке с холодильником – постоянные перепады напряжения повысят изнашиваемость токосъемной щетки.
