Способы соединения проводов: пайка, сварка, клеммы, зажимы

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.

В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

Такое соединение сильно греется, что само по себе очень плохо.
Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

клеммных колодок;
wago;
болтового соединения;
ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Соединение через болт и стальные шайбы

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

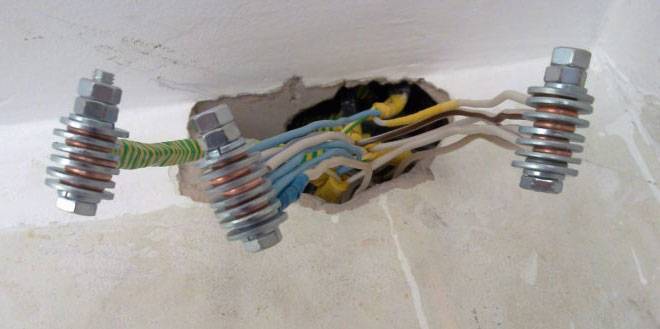

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Соединение электрических проводов на улице

Что делать, если появилась необходимость соединить провода на улице, под открытом небом?

На улице это можно делать разными способами: с помощью «орешка», с помощью болта, скруткой. На какое-то время такие способы не плохо показывают себя в работе, но затем происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается проблема.

Нужно понимать, что на такие способы будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

распределительная коробка IP65;
гильзы под опрессовку;
токопроводящая паста;
трубка термоусадочная клеевая.

Кабель завести в распределительную коробку. Надеть гильзы на оголенные жилы с использованием токопроводящей пастой и опрессовать.

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

Этот способ обеспечит вам высокую надежность на многие, многие годы.

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот способ, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

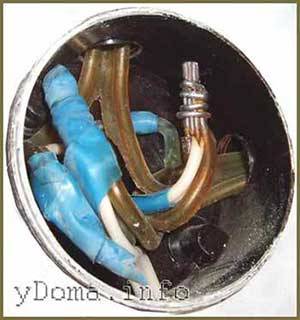

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Как соединить два провода разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм 2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм 2	32

Вот ниже пример с серией 222.

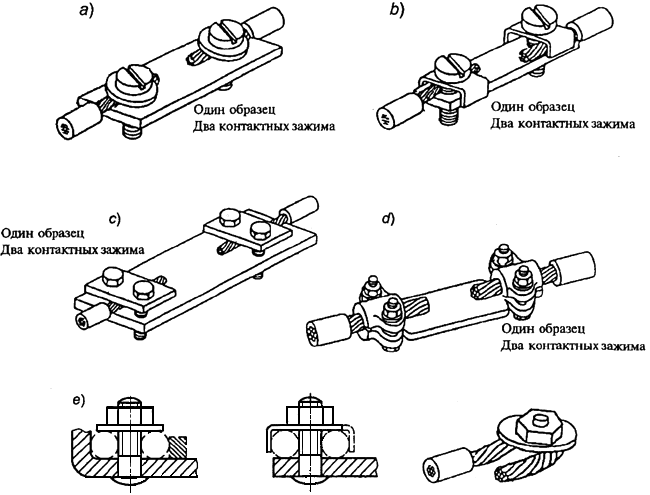

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
делаем кольцо из жилы по диаметру болта;
берем болт и надеваем на не шайбу;
на болт одеваем кольцо из проводника одного сечения;
затем одеваем промежуточную шайбу;
одеваем кольцо из проводника другого сечения;
ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Электро-гидроизоляция проводов погружных насосов

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

термоусадочную трубку
изоленту
заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы. Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

Метод сварки

Для более надёжного контакта производится сварка соединительных проводов в распределительной коробке. При таком варианте концы жил сплавляются и образуют единое целое, что является гарантией безопасности и надёжности. Цельные контакты не подвергаются окислению, и сварные соединения со временем не слабеют.

Недостаток сварки в том, что вы должны уметь обращаться со специальным оборудованием, либо придётся приглашать профессионала.

Необходимые инструменты

Кроме того, что вы должны уметь варить, вам понадобятся:

нож (чтобы снимать с жил изоляционный слой);
бумага наждачная (чтобы зачистить соединяемые поверхности);
инвертор сварочный;
перчатки (защищают руки во время сварочных работ);
очки либо маска (защищают глаза во время сварочных работ);
электрод графитовый (угольный);
флюс для защиты расплава от действия воздуха.

Алгоритм сварочного соединения

С жил снимите ножом изоляцию на 70-80 мм.
Наждачной бумагой зачистите жилы до блеска.
Описанным выше методом сделайте скрутку проводов, её длина должна получиться не менее 50 мм.
За верхнюю часть скрутки аккуратно зацепите клещи заземления.
Снизу скрутки поднесите электрод, слегка коснитесь, чтобы разжечь дугу, и уберите. Сварка проводов происходит буквально за какие-то доли секунды.
После этого дайте месту сварки остыть и изолируйте соединение.

Ещё один важный вопрос, сколько ампер выставить на сварочном аппарате? Для жил сечением 1,5 мм2 достаточно будет 30 А сварочного тока, для 2,5 мм2 – 50 А.

Сварка скруток в распредкоробке наглядно показана в этом видео:

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током. Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие. Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.). Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер. В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой. Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника. Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

резак, который оснащен острыми сменными лезвиями;
плоскогубцами;
ножницы, которые применяют для разрезания проводов и металла.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем. Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя. Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя. Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции. На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
Сохранять прочность на растяжение, стойкость на излом и вибрацию.
Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Скрутка.
Сварка.
Спайка.
Обжим.
Клеммное соединение.

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным. Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента. По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3 Бокорезы (кусачки) — 4/3 Стриппер — 5/4 Паяльник или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели

В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол

После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы. Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.
