Способы крепежа и застежки противопожарных муфт. Крепежные изделия и хомуты червячные

Принцип действия и последовательность процессов пожаротушения

Спринклерные автоматические системы пожаротушения (АСПТ) независимо от разновидности имеют встроенный ороситель, который снабжен тепловым замком колбой. Под воздействием пороговой температуры, на которую рассчитано вещество в колбе, происходит ее разрушение и разгерметизация трубопровода, подающего огнетушащее вещество.

После разгерметизации трубопровода, система производит следующие действия:

Подается сигнал на включение жокей-насоса поддерживающего необходимое давление в трубопроводе. Устройство автоматически отключается после активизации пожарного насоса;
Сообщение о возгорании на центральный пульт охраны;
Если в здании есть лифты, все они вызываются на первый этаж и после открытия створок блокируются;
Активизируется оповещение о пожаре, и включаются таблички направления эвакуации персонала;
Отключается система вентиляции и блокируется клапанами система воздуховодов задымленных помещений;
Запускается основной пожарный насос;
При необходимости запускается резервный пожарный насос.

Универсальные автоматические спринклерные установки пожаротушения совмещают в себе несколько систем:

Противопожарная сигнализация – оповещает о пожаре, выдает информацию о нахождении очага возгорания, руководит эвакуацией персонала,
Система управления – включает противодымную защиту и отдельные секции системы пожаротушения.
Система насосов – автоматически поддерживает необходимое давление, как во время тушения, так и в дежурном режиме.

Хомут – определение

Хомут – Метизное изделие, предназначенное для монтажных работ и надежного фиксирования трубных изделий. Состоит этот элемент из основы в виде металлического кольца или пластика и затяжного резьбового узла. Изделие устанавливается на трубопроводах любого диаметра, поскольку имеет широкую номенклатуру и возможность менять диаметр обхвата. Изготавливается представленное изделие чаще из нержавеющей стали или оцинкованного железа, имея повышенную устойчивость к воздействию агрессивных внешних факторов, коррозии. Благодаря конструктивной простоте и надежности хомуты стали популярной и востребованной составляющей частью во множестве строительных и промышленных отраслей.

Соответствие использования муфты и тип трубы

Существует три норматива, по которым проектируют и сооружают канализационные сети внутри зданий. Это СП: 30.13130-2012; 40-102-2000 и 40-107-2003. В двух первых четко написано, что для заделки мест прохода труб сквозь оградительные конструкции необходимо использовать цементный раствор. Его наносят на всю толщину перекрытия толщиною до 10 см.

И только в последнем своде правил указывается, что рекомендуется использовать противопожарные муфты (об этом уже упоминалось выше). Но так как трубы для канализации – это три разновидности изделий, изготовляемых из разных полимеров, то и отношение к установке защитного устройства неоднозначное. К примеру, если канализация собирается из ПВХ труб, то муфты монтировать необязательно. Все дело в том, что поливинилхлорид – материал трудногорючий.

Что касается полиэтилена и полипропилена, то здесь необходимо сравнить их температуру самовоспламенения. У полиэтилена она равна 412С, у полипропилена 350С. Получается так, что первый выдерживает достаточно серьезные температуры. Особенно это касается температуры дыма, которая не превышает +400С. Поэтому при монтаже труб из этого полимера (ПЭ) противопожарные муфты можно не использовать. Здесь, как и в случае с ПВХ-изделиями, можно обойтись цементным раствором.

Канализационные ПВХ-трубы можно заделывать цементным раствором

Но цена разъемного устройства невысокая, плюс монтаж провести можно своими руками простыми инструментами. Поэтому не стоит избегать небольших расходов, которые влияют на повышение противопожарной безопасности объекта. Что касается стоимости, то например:

муфта противопожарная марки ОГНЕЗА МП-50 (диаметр 50 мм) стоит 220 рублей;
то же самое диаметром 110 мм стоит 250 рублей.

Необходимо добавить, что Федеральный закон под номером 123, в котором расписаны все пункты, касающиеся противопожарной безопасности, также определил, что муфты противопожарные должны быть установлены на всех видах пластиковых труб в независимости от их места использования. То есть это не только система канализации, это водопровод холодного и горячего водоснабжения, а также система отопления. Именно поэтому производители предлагают изделия этого типа по внутреннему диаметру, который соответствует типоразмеру внешнего диаметра пластиковых труб.

В перекрытиях между этажами противопожарные муфты надо устанавливать обязательно

Из чего сделаны

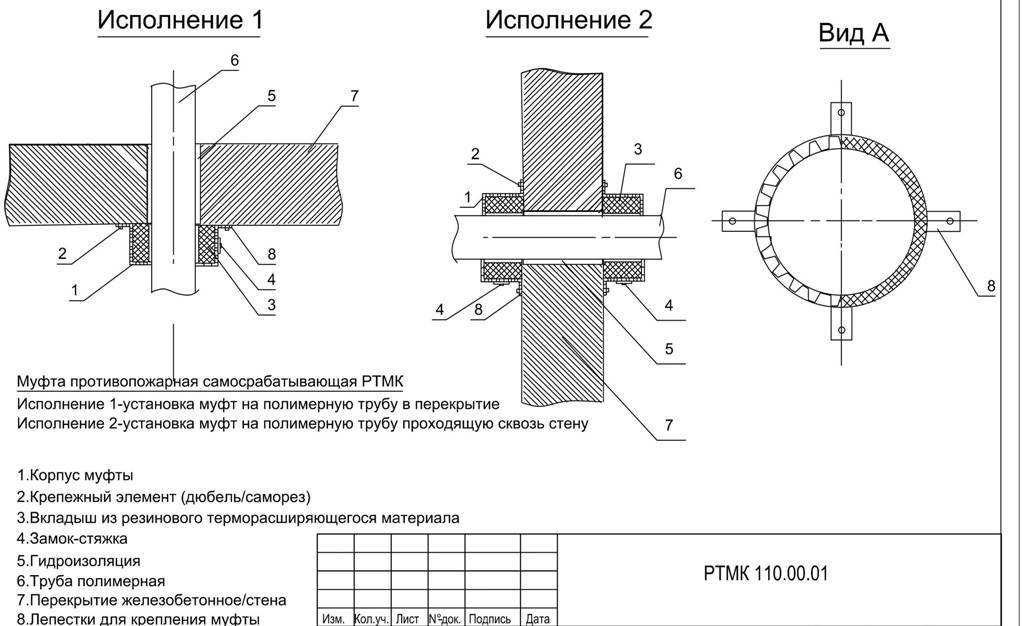

Устроена противопожарная самосрабатывающая муфта довольно просто.

Ее составляющие приведены ниже.

Корпус. Изготовлен из железного или алюминиевого сплава. Имеет антикоррозийную окраску.
Застежка. Нужна для стяжки манжеты на трубе. Высокопрочная легированная сталь. Это и есть фиксирующий элемент.
Термовкладыш. Расширяющаяся под воздействием температуры водостойкая термолента. Материалы – каучук и полимер. Она пластичная, не токсичная и без запаха. При пожаре корпус манжеты быстро нагревается, а лента расширяется и закрывает отверстие у противопожарного перекрытия. По этой причине муфту часто называют самосрабатывающей.

Крепления на манжете. Нужны для установки муфты на потолки, стены или другие перегородки.
Зубцы на торцах муфты. При нагревании удерживают термоленту внутри корпуса.

Виды

Согласно официальным нормативам, использование противопожарных манжет для канализационных труб из ПВХ должно быть продумано еще на этапе проектирования самой канализации. Стандартная преграда имеет категорию стойкости к пламени, обозначаемую как EI 120-EI 180. Цифры в индексе неслучайны, они показывают то количество минут, которое конструкция и вкладыш в ней должны выдержать.

Даже при непосредственном воздействии пламени за то время не должно происходить ни деструкции поверхностного слоя, ни контакта огня с защищаемой трубой, ни воспламенения канализации. Муфты используют либо для пластиковых труб из стойкого к нагреву полипропилена (но он редко применяется в жилой застройке), либо для конструкций из самозатухающего поливинилхлорида категорий Г1 и Г2.

Есть варианты для полиэтиленовых труб, но они большая редкость во внутренней канализации зданий. Большое значение имеет и тщательный выбор диаметра. Для канализационной сети сечением 110 мм подойдет одна муфта, а если это сечение составляет 130 мм, требуется уже иное решение. Все же именно 110 мм — типичный вариант канализации, потому именно таков внутренний диаметр защищающих муфт. Для изготовления корпуса может применяться как холодный стальной металлопрокат, так и литая сталь с цинковым слоем. Толщина варьируется от 0,05 до 0,2 см.

Чтобы можно было поставить манжету на пластиковый патрубок, сбоку на ней подготовлено особое соединение. Его формируют в виде замковой защелки, прошедшей предварительную гальваническую обработку. Если манжету предстоит крепить на потолок, верх ее оснащается «ушками» в виде лепестков. Лепестки имеют отверстия, длина которых составляет приблизительно 3,5 см. Называется подобная конструкция «модель Огнеза».

Посмотрев на другую сторону — в нижнюю часть корпуса, можно обнаружить устремленные вглубь зубчики. Они в обычное время фиксируют вкладыш, предотвращая его расшатывание. Если же наступает пора действовать, именно эти зубчики становятся направляющими для вкладыша – позволяют закрыть проем не только быстро, но и точно. Сама запирающая конструкция в любой разновидности муфты составляется из полученного по специальной технологии гранитно-каучукового сплава. Это вещество получило название «кенококс».

Особый тип муфт сконструирован для защиты сливающих трубопроводов. Они должны вводиться в промежуток, отделяющий плиту перекрытия от трапа. Дело в том, что нагревающийся трубопровод постепенно капает и сыпется вниз, сливающее отверстие освобождается, чтобы в него тут же вошла расширенная вкладка.

Присоединять корпуса иногда приходится несколько иными способами. Связано это с тем, что некоторые конструкции предусматривают скручивание на боковые болты. При выборе подходящей конструкции следует ориентироваться на положения СП 40-102-2000 и СП 40-107-2003. Те же нормативные документы помогут окончательно разобраться и со способами монтажа. Где бы ни покупалась противопожарная манжета, для чего бы она ни предназначалась, знатоки советуют требовать предоставления сертификатов на соответствие техническому регламенту по пожарной безопасности.

Допускается установка любых ППМ, частично заходящих внутрь проема. Тогда из стены либо из перекрытия выходит только верхушка корпуса. В таких случаях обязательно должно производиться насыщение раствором бетона, штукатуркой по мокрой технологии либо стойкой к огню пеной. Дополнительным требованием является отказ от прижатия к корпусу крепежей в подобной схеме исполнения. Это позволит повысить общую надежность и жесткость конструкции. Все виды муфт и манжет, отвечающие установленным стандартам, могут быть смонтированы и по вертикали, и по горизонтали, и под наклоном.

Водоотведение из жилых домов страхуется противопожарными манжетами типоразмеров от 5 см. Если же речь идет о стояке в квартире или офисе, нужное решение составляет от 11 до 16 см. Все необходимые решения любого из указанных размеров может поставить петербургская . Там же можно приобрести ППМ в корпусах из оцинкованных или нержавеющих марок стали под брендом «Союзпромтех». А вот в Москве делаются манжеты «Феникс», диаметр которых варьируется от 1,6 до 20 см. Стойкость к огню – на самом высоком уровне.

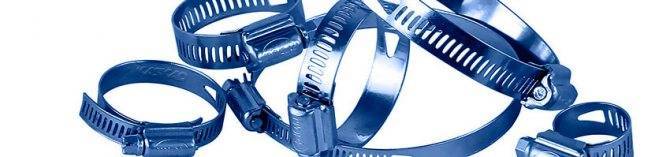

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Особенности конструкции и принцип работы

Клапан спринклерный существует в двух исполнениях для установки в разных установках:

Воздушный;
Водо-сигнальный.

Клапан спринклерного типа является частью механизма узла управления, среди других элементов которого обвязка, замедляющая камера, сигнализатор давления и гидравлическая сирена. В зависимости от модели конструкция может несколько отличаться. Но клапан узла управления спринклерный имеет ряд основных элементов, которые будут присутствовать в любом изделии такого типа:

Чугунный корпус.
Крышка из чугуна с асбестовым уплотнителем.
Стальная заслонка с уплотнителем.
Седло из латуни.
Пружина.
Крепежные элементы.
Ось заслонки.
Диск.
Стопорное кольцо.
Втулка.
Заглушка.

Клапан установки управления спринклерный и эффективность его работы зависит от давления. По мере заполнения трубопровода над этим элементом и под ним значения давлений в двух ветках по обе стороны клапана уравновешиваются, в результате чего клапан узла пожаротушения спринклерный закрывается. Чтобы давление в нижней части (под запорным элементом) оставалось на нужном уровне, его поддерживает насос подкачки.

В случае, когда давление в подводящем трубопроводе повышается на короткое время, клапан установки пожаротушения спринклерный может приоткрываться, соответственно, вода проникает в замедляющую камеру. Благодаря этому элементу не происходит срабатывание оборудования каждый раз, когда имеет место небольшое колебание давления. В этом заключается основное преимущество установок, имеющих замедляющую камеру в конструкции.

Клапан узла управления срабатывает полностью, когда давление понижается существенно и на продолжительное время. Например, если пришел в действие один из спринклерных оросителей. В результате под влиянием превышающего допустимые значения давления происходит открытие заслонки запорного элемента, функцию которого как раз и выполняет клапан установки пожаротушения контрольно-сигнальный спринклерный. И по мере того, как быстро наполняется замедляющая камера, вода активизирует сигнальную сирену.

Монтаж и установка ППМ на стояках канализации

Для установки и монтажа противопожарной муфты на стену или перекрытие потребуется перфоратор со сверлом диаметром 6 или 8 мм. и набор металлических дюбелей соответствующего диаметра с саморезами, крепление приспособления производится следующим образом:

Отгибают крепежные лепестки в корпусе детали на 90 градусов, если они расположены прямо.
Открывают муфтовый замок, раскрывают ее и вставляют внутрь полимерный вкладыш, надевают устройство на верхнюю часть трубопровода в месте прохода стояка, плотно прижимая лепестки к потолку, затем замок закрывают.
Отмечают маркером 4 точки крепления, снимают деталь и сверлят перфоратором отверстия, в которые затем вбивают дюбеля из металла (пластиковый крепеж во время пожара может размягчиться и муфта при расплавлении трубы без опоры на ее поверхность упадет вниз)
Снова одевают пожарную канализационную муфту, прижимая ее к потолку, защелкивают сбоку замок и прикручивают к бетонной плите корпус при помощи саморезов.

Следует отметить, что способ соединения корпусных частей в разных моделях отличается – в некоторых модификациях манжеты придется скручивать боковыми болтами.

Рис. 8 Монтаж противопожарной муфты на канализацию своими руками

По нормативам система канализации в доме из полипропилена в обязательном порядке должна быть оснащена огнезащитными муфтами. При использовании магистралей из поливинилхлорида или полиэтилена манжета предотвращает поступление огня и дыма в расположенное выше помещение и аналогичным образом перекрывает доступ кислорода из отверстий проемов к очагу пожара.

В силу своей дешевизны (около 2 у.е.) устройство можно использовать в индивидуальных частных домах и квартирах на любой пластиковой канализации в качестве дополнительной защиты для повышения пожарной безопасности.

Инструкция по креплению труб при помощи хомутов

Как производится крепление трубы к стене хомутами? Работа выполняется по следующей схеме:

по всей длине трубопровода наносится разметка мест расположения крепежных элементов. По требованиям металлический или пластиковый хомут надо располагать на расстоянии:
80 см, если диаметр труб не превышает 20 мм, а температура проходящей жидкости 60ºС;
65 см, если производится крепление труб для горячей воды, диаметром не более 20 мм;
110 см при креплении труб диаметром 40 мм, предназначенных для холодного водоснабжения;
95 см для фиксации труб горячего водоснабжения диаметром не более 40 мм;
185 см и 160 см, если необходимо закрепить трубы диаметром 110 мм и более для холодного и горячего водоснабжения соответственно;

Определение мест расположения хомутов

в обозначенных местах просверлить отверстия для крепления хомута к стене. Диаметр отверстий должен соответствовать диаметру крепежных шпилек, если устанавливаются устройства с резиновой прокладкой, или крепежным болтам при использовании иных видов хомутов. При подготовке отверстий также необходимо следить за глубиной сверления. Если хомуты установить не в одной плоскости, то трубопровод будет перегибаться, что вызовет дополнительный шум при прохождении жидкости, и будет способствовать отложению загрязнений в местах перегиба;
в подготовленные отверстия вставляются пластиковые дюбеля. Для этого потребуется подготовить молоток;
производится фиксация хомута при помощи отвертки соответствующего размера (если хомут закрепляется болтами) или вручную (используется для хомутов со шпильками);

Крепление хомута к стене

на хомуты закрепляются трубы. Затяжка хомутов на трубе должна быть достаточно прочной, но без чрезмерного усилия, так как любая перетяжка может привести к деформации трубы и, как следствие, снижению периода использования трубопровода.

Читать также: Парогенератор philips ремонт своими руками

Крепление трубы на хомут

Процесс закрепления трубы канализации при помощи хомута представлен на видео.

Итак, хомут является простейшим и достаточно надежным способом крепления труб не только к стене, но и потолку. Стоимость крепежных элементов невысокая, что позволяет использовать устройства широкому кругу потребителей. Работу по установке хомута и закреплению трубы можно провести своими силами.

При прокладке и монтаже трубопроводов различного назначения (водоснабжения, отопительной или канализационной системы и так далее) используются специальные устройства – хомуты для крепления труб. Небольшие изделия позволяют надежно закрепить как горизонтальные, так и вертикальные участки трубопроводов к стене, полу, потолку и иным предметам. Как подобрать и использовать устройство, читайте далее.

Приспособления для фиксации трубопровода

Материалы крепежных деталей

Для их изготовления используются металл и пластик. Несмотря на очевидное преимущество стали, изделия из полимерных материалов также применяются достаточно часто. В большинстве случаев металлические хомуты покрыты цинком, имеют резиновую вставку, а для крепления используется винт или шпилька.

Эти детали являются универсальными и могут использоваться для установки на трубы из различных материалов. Также следует помнить, что хомуты из стали принято делить на два типа:

С-образные, имеющие одно крепление.
О-образные с двумя креплениями.

Изделия первого типа могут быть установлены на трубу конкретного размера, а второго являются универсальными. В свою очередь, пластиковые хомуты не используются для установки на металлических трубах. Они не подвержены коррозии, что является основным преимуществом. Однако есть и достаточно много недостатков, например, неспособность выдерживать большие нагрузки и сильная зависимость от вибрации. При этом в некоторых ситуациях предпочтение отдается именно таким изделиям.

Особенности работы хомутов MGF с пружиной и Т-болтом под нагрузкой

Такая конструкция изделия позволяет обеспечить равномерное и постоянное усилие прижатия при изменении температуры соединения и, соответственно, расширению или сжатию его диаметра. Наличие пружины обеспечивает свободный ход Т-болта во втулке, поэтому при нагревании труба не передавливается и не повреждается. При уменьшении рабочей температуры и, соответственно, диаметра соединения, пружина подтягивает хомут, что обеспечивает герметичность соединения.

Изогнутая форма Т-болта обеспечивает приложение усилия стягивания к хомуту перпендикулярно его диаметру. Это создает равномерное усилие в точках крепления зажимных ушей и не препятствует скольжению петли хомута при изменении диаметра соединения из-за теплового расширения.

Силовые хомуты MGF с пружиной и Т-болтом представлены в широком ассортименте типоразмеров, что позволяет подобрать и купить оптимальный вариант крепежной системы для решения ваших задач.

СПРИНКЛЕРНАЯ СИСТЕМА ВОДЯНОГО ПОЖАРОТУШЕНИЯ

Спринклерная установка автоматического водяного пожаротушения представляет собой систему трубопроводов заполненных находящейся под давлением водой. С определенной периодичностью в трубы врезаны оросители с плавкими заглушками выходных отверстий.

Принцип действия спринклерной системы водяного пожаротушения следующий. При возникновении пожара в помещении поднимается температура. Теплочувствительная жидкость в блокирующем замке расширяется и разрушает капсулу, открывая доступ в помещение огнетушащему веществу. После начала распыления воды давление в системе падает и специальное реле включает насосную группу автономного водоснабжения.

Для системы трубопроводов используются не только стальные трубы, но пластиковые, способные выдержать высокую температуру и значительное давление. Постоянное высокое давление в трубопроводе поддерживается при помощи группы обратных клапанов установленных в ключевых точках.

В случае неполадок в магистральной система водоснабжения в спринклерной системе сохраняется рабочий уровень давления, а резервуар с огнетушащим веществом даст необходимое количество воды для ликвидации очага возгорания на ранних стадиях.

Спринклерные оросители.

Спринклерные оросители могут иметь верхнюю (для открытого способа прокладки труб)и нижнюю (для трубопроводов спрятанных за фальшпотолком) схему монтажа. Производители выпускают множество моделей предназначенных для более эффективного срабатывания и распыления, в том числе и направленного. Площадь которую может эффективно контролировать один распылитель составляет, в среднем, 12 м2.

Преимущества и недостатки спринклерной установки водяного пожаротушения:

К преимуществам рассматриваемых систем пожаротушения следует отнести:

работа в автономном режиме, срабатывание при отсутствии электропитания;
исключение сложных систем обратной связи и контроля возгорания, склонных к ложному срабатыванию;
постоянная готовность к срабатыванию;
значительные сроки эксплуатации установки с минимальными затратами на сервисное обслуживание.

Недостатками такой системы являются:

зависимость от работоспособности централизованной сети водоснабжения;
зависимость от температуры в помещении, незначительные очаги возгорания могут повредить значительное количество материальных ценностей;
ее нельзя использовать для тушения электропроводки или подключенных электроприборов.

Сухая спринклерная установка пожаротушения.

Спринклерные установки автоматического водяного пожаротушения имеют существенное ограничение в использовании. Они не могут эксплуатироваться при отрицательных температурах, так как вода в трубах замерзнет, не только парализуя работоспособность установки, но и нарушив целостность труб. Для решения этой проблемы были разработаны сухие (воздухонаполненные) спринклерные установки.

Кстати, использование вместо воды растворов с химическими добавками придающими ей свойства антифриза не нашло широкого применения по двум причинам:

во-первых, высокая стоимость полученного таким образом огнетушащего вещества;
во-вторых, образующиеся осадочные компоненты способны существенно засорить трубопровод и форсунки спринклеров.

Подводной же трубопровод сухой спринклерной установки водяного пожаротушения наполнен сжатым воздухом. В большинстве случаев такие системы состоят из пластиковых подводных труб расположенных непосредственно над контролируемой зоной. Они заполнены сжатым воздухом и благодаря материалу не подвергаются коррозии. Стальные трубы используются в магистрали подачи воды подводному трубопроводу.

Принцип действия сухой установки полностью аналогичен водонаполненной. После разрушения одного из термочувствительных замков давление в трубе снижается и срабатывает клапан водяной системы, находящейся в отапливаемом помещении. После чего к месту возгорания подается вода.

Некоторые современные установки укомплектованы устройствами ускоренной продувки, которые принудительно открывают все клапан давления независимо от того в каком месте произошло срабатывание.

Выгодные условия

Конструктивные особенности

Применение противопожарных муфт особенно эффективно для предотвращения распространения пожара, а также его сопутствующих факторов (дыма и огня) через каналы пролегания полимерных трубопроводов систем водоснабжения и канализации. Место установки противопожарных муфт — пересечения трубопровода со стеной или перекрытием. Конструктивной особенностью таких муфт является корпус, выполненный в разъемном исполнении из нержавеющей стали. Защитное действия базируется на принципе поведения активного материала, моментально расширяющегося при высокой температуре во время пожара. Труба, выполненная из полимера, при пожаре начинает размягчаться или подвергаться выгоранию, поскольку температура горения полимеров составляет 180° С . В это время огнезащитный материал начинает моментально расширяться, образуя защитный «пенококс». Он наполняет собой полость трубы, предотвращая ее горение. Также он запролняет отверстие в стене, в котором она расположена. Основная функия противопожарных муфт — предотвращать распространение возгорания, поэтому их устанавливают в межэтажных и потолочных перекрытиях. Конструктивное решение в виде разборного корпуса позволяет установить противопожарную муфту на уже смонтированные трубы.

Основные потребительские свойства:

Широкий размерный ряд
Муфты выпускаются в широком размерном диапазоне для труб с наружными диаметрами от 16 до 250 мм
Огнестойкость
Предел огнестойкости EI 180 (3 часа) проходок трубопроводов из полимерных материалов по признакам потери плотности и потери теплоизолирующей способности
Простота монтажа и демонтажа
Установить защитные приспособления на канализационные трубы просто, в опасный момент они сработают автоматически. Установкой муфт можно в короткие сроки обеспечить безопасность трубопроводной системы в здании
Универсальность
Изделия могут быть установлены на вертикальные и горизонтальные проходки полимерных канализационных труб из РР, РЕ, PVC
Долговечность
Способность выполнять противопожарные функции на протяжении многих лет
Влагостойкость
После протечки трубы защитное приспособление не потеряет свойств, так как материал не разрушается от воздействия влаги
Срок эксплуатации достигает 30 лет, производитель дает долгосрочную гарантию

Преимущества покупки у изготовителя

предлагает приобрести различные типоразмеры противопожарных муфт по привлекательным ценам. Покупка у производителя, минуя посредников, позволит сократить затраты и получить надежную качественную продукцию. Стоимость будет ниже, чем у конкурентов — позвоните нам, чтобы убедиться в этом. Продукция соответствует требованиям по огнестойкости и прочности, защитное средство отлично справится с задачей в опасной ситуации. При отсутствии необходимого размера на складе детали изготавливаются по индивидуальному заказу. Компания использует передовые технологии изготовления уплотнителей и противопожарных защитных средств, для производства применяется проверенные качественные материалы и современное оборудование. «Унитэк» сотрудничает со множеством организаций, осуществляя поставки защитных противопожарных муфт на выгодных условиях. Оформите заказ уже сегодня, чтобы получить надежную, долговечную и недорогую продукцию!

Где применяется хомут червячный?

В гидро- и пневмосистемах требуется герметизация. Для этого используется червячный хомут. Крепежные параметры выбираются в зависимости от требований ГОСТа, серии и вида хомута.

В соответствии с ГОСТом 28191-89 изделие изготавливается как единый элемент. Углеродистую сталь применяют для создания поверхности приспособления. По требованиям должно быть хроматированное покрытие из цинка. Одни из конструкционных составляющих являются ленты, на которые наносят зубчатые дорожки. Затягивание крепления осуществляется с помощью болтов или винтов.

Герметизацию стыков и обеспечение равномерного стягивания проводят с помощью креплений «винт-лента» с бесступенчатой поверхностью.

Для винтов используются разные головки:

шестигранный;
с применением шлицевого паза;
с пазом крестообразной формы;
с использованием буртика.

Соединение корпуса и ленты осуществляется на одном уровне, избегая сварных швов и клепок. В связи, с чем снижены риски возникновения дефектов гибких шлангов и рукава в процессе крепления. При изготовлении ленты штампуют. На готовые покрытия наносятся зубцы или отсечки. Причем каждый край закругляется. При вращательных движениях происходит упор корпуса в зацеп, поэтому стяжка с высоким уровнем надежности удерживает крепление.

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

трещины продольного и поперечного типа;
нарушение герметичности в соединительных деталях (фитингах);
свищи на трубах, образованные вследствие блуждающих токов.

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

Некоторые хомуты имеют удобные рукоятки для крепления

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.
