Разводка труб в ванной и туалете: способы, схемы, материалы

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла

Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм

Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

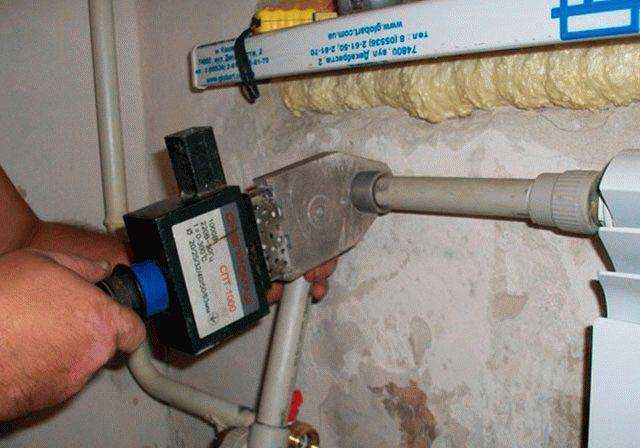

Специфика пайки труб из полипропилена

Нагревание полипропилена способствует его размягчению. При этом его частицы попадают в смежные элементы. После остывания материал становится твердым и стойким к повреждениям. Как же сварить трубы из полипропилена с помочью работы паяльником? Чтобы запаять такие изделия, нужно учитывать следующие особенности:

• нагревать материал до состояния вязкой текучести;
• паять изделия из одинаковых материалов;
• плотно стыковать торцы и фитинги;
• выравнивать материал в течение нескольких секунд, поскольку полипропилен быстро застывает.

Сварка полипропилена обладает определенными особенностями

Сантехнические схемы

Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно. Мне этого делать не пришлось из-за имеющегося опыта

Поэтому хочу просто поделиться своими знаниями

Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.

Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

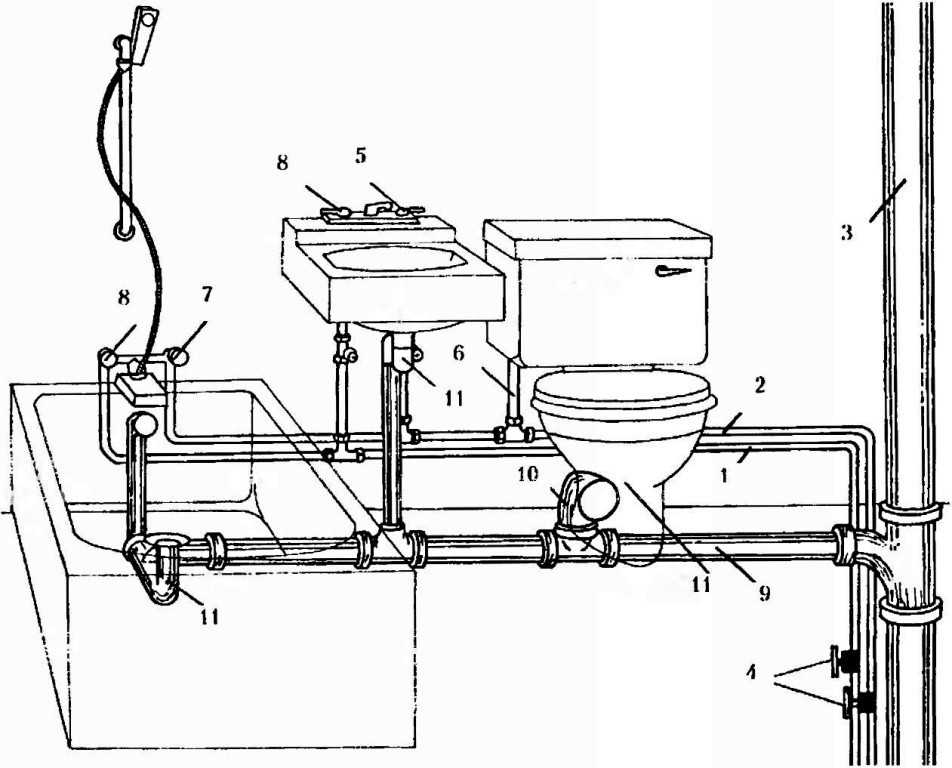

Пример схемы водоснабжения в ванной комнате

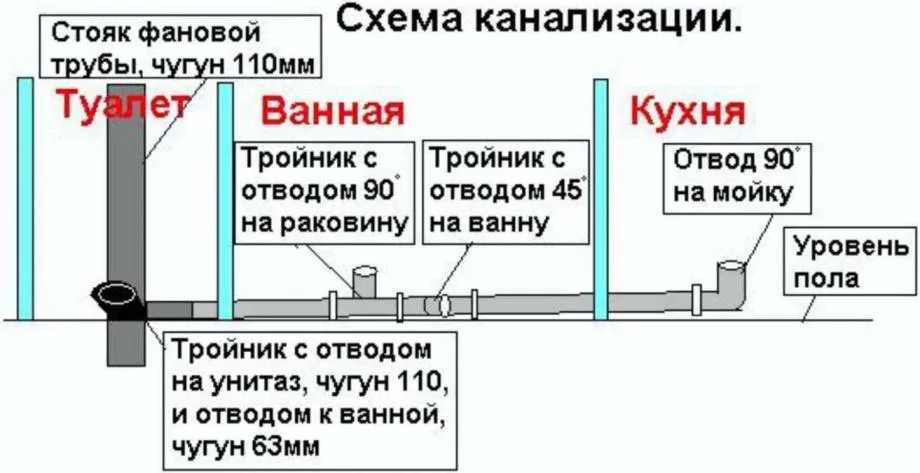

Пример схемы канализации в сантехническом узле

На заметку!

Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.

Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

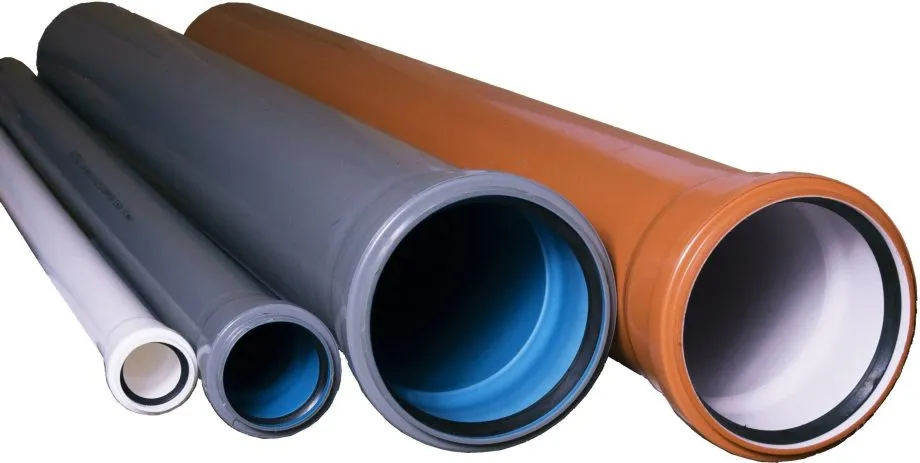

Пластиковые трубы для канализации

На заметку!

Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

Схемы водоснабжения санузла

Начиная монтаж труб в ванной, необходимо досконально разобраться с устройством водопроводной системы, чтобы при ее эксплуатации не возникало проблем и аварий. Раньше вода к жилым домам подавалась из скважины или колодца, но в настоящий момент внутрь квартиры вода подается из централизованной городской водопроводной сети, что значительно облегчается устройство и обслуживание водопровода. Непосредственно разводка в ванной состоит из 2 видов труб:

1. Водопроводные. В основном трубы в ванной являются водопроводными, то есть по ним течет вода, которая подается в краны или подводится к бытовым приборам. Водопроводные трубопровод в санузле состоит из общедомового стояка и труб холодной и горячей воды, отходящих от него. Для разводки холодной воды чаще всего используют пропиленовые коммуникации, а для горячей – металлопластиковые.
2. Канализационные. Канализационные трубы в ванной необходимы для того, чтобы утилизировать сточную воду и отходы жизнедеятельности. Обычно они имеют больший диаметр, чем трубопровод холодной или горячей воды, а также изготавливаются из керамики, чугуна или пластика. Канализационная система санузла также состоит из общедомового стояка и разводимых от него труб, идущих к сантехническим приборам (унитазу, ванне, раковине, стиральную машину).

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

1. Минимально допустимое давление – 0,3 ат.
2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
4. Потеря напора в отборно-учетном узле – 0,25 ат.
5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

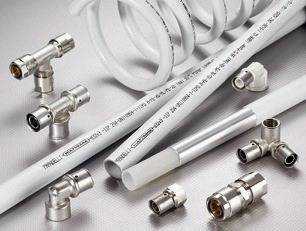

Как правильно подобрать трубы

Чтобы правильно и качественно выполнить разводку труб в ванной комнате, следует правильно подобрать материалы. На сегодняшний день лучшими вариантами считаются модели из таких материалов, как:

• металлопластик;
• полипропилен;
• медь.

Однако последний материал очень дорогой, да и монтаж таких труб своими руками в ванной выполнить не получится, придется вызывать мастеров.

Металлопластиковые трубы установить будет намного проще, а их стоимость зависит от количества фитингов. Чтобы их поставить, следует сделать точные разметки их отрезков, а также правильно скрепить фитингами. Сделать разводку труб в ванной с их помощью своими руками сможет даже новичок.

А вот пропиленовые материалы, хоть и приемлемы в плане стоимости, но вот устанавливать их будет намного сложнее.

И те и другие модели обладают рядом таких преимуществ:

• конструкция не подвержена коррозии;
• низкая теплопроводность;
• долгий срок эксплуатации;
• приемлемая стоимость.

Выбор инструментов и демонтаж старого водопровода

Специалисты советуют приобретать все материалы с небольшим запасом (приблизительно 10%), чтобы восполнить переведённый материал во время прокладки водопроводной системы. Расход материалов формируется в зависимости от схемы разводки и от варианта монтажа.

Демонтажные работы стоит начинать только после приобретения всех необходимых инструментов и материалов. В случае если планируется не только замена водопроводной коммуникации, но и общего стояка, необходимо поставить в известность соответствующую инстанцию.

Как правило, для разводки воды выбирают современные полимерные трубы. Рассмотрим, какие инструменты понадобятся в такой ситуации:

• паяльное оборудование;
• ножовка или ножницы для труб.

• дрель для выполнения отверстий под крепежи;
• болгарка.

Для скрытой прокладки труб в стенах потребуется дополнительное оборудование, а именно — штроборез. Этот инструмент необходим для организации каналов в стене.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее. Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;

  Переход системы водоотведения с диаметра 110 мм на 50 мм.

• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Выбор схемы разводки сантехники в квартире

Существует две разновидности схем подключения сантехники в квартире или доме:

• тройниковая (последовательная);
• коллекторная.

В первом случае к стояку присоединяют одну трубу подачи воды, а к ней при помощи тройников подключают необходимое сантехническое оборудование. При коллекторной сантехнической разводке в квартире к стояку монтируется коллектор, к которому отдельным отводом присоединяют каждый элемент сантехники. По сути, эти способы аналогичны последовательному и параллельному соединению электрических приборов и обладают сходными особенностями, достоинствами и недостатками. Поговорим о них подробнее.

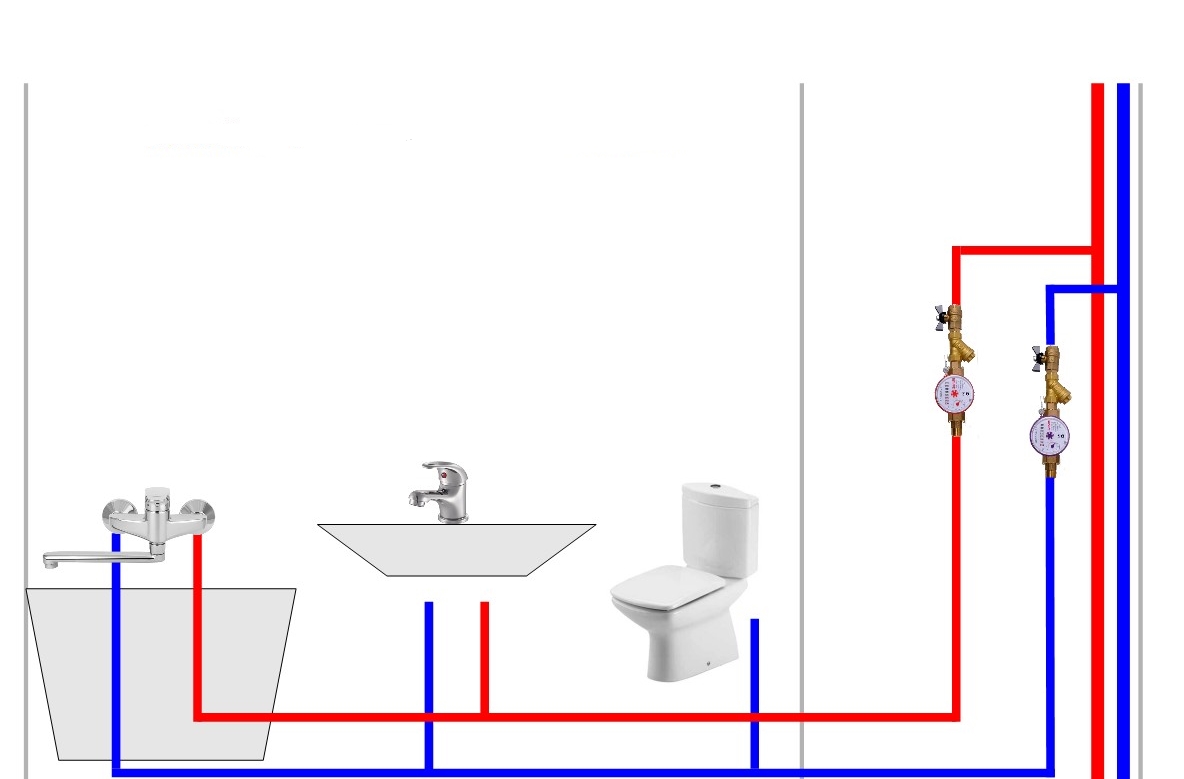

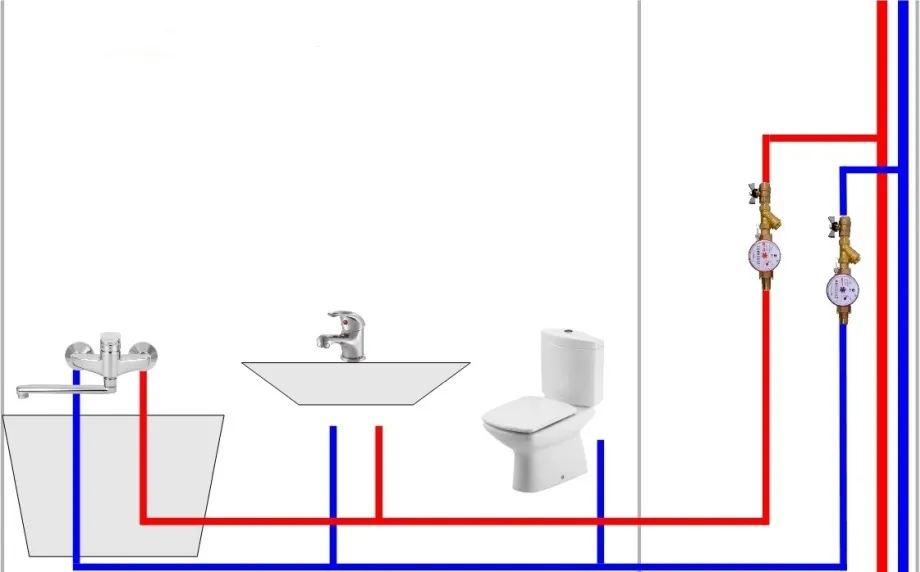

Последовательная разводка сантехники в ванной

Тройниковая или последовательная схема разводки обычно применялась в советских типовых квартирах. Так что ее недостатки известны всем, кто жил в серийных домах или хрущевках. Во-первых, это невозможность перекрыть воду на каком-то определенном участке водопровода

Неважно, требуется ли вам починить унитаз или заменить смеситель на кухне: без воды в любом случае остается вся квартира

Вторым важным недостатком выступает зависимость напора воды в каждой точке разбора от количества активных точек. Иными словами, при включении крана на кухне, напор в ванной ощутимо падает. А если одновременно с краном включить еще стиральную или посудомоечную машину, пользоваться водопроводом станет совсем неудобно.

Третий недостаток – это большое количество тройников, через которые подключена сантехника. Разводка по квартире при большом количестве соединений становится весьма ненадежной, поскольку возрастает риск протечек. Это делает затруднительным скрытый монтаж труб: придется использовать большое количество ревизионных люков, что может сильно навредить дизайну помещения.

Поэтому данную схему имеет смысл применять только для небольших квартир, и при условии, что в них будет 2-3 точки разбора, не предполагающие одновременного использования. Также при монтаже следует учитывать, что основная труба подачи должна быть больше по диаметру, чем трубы, к которым подключены сантехнические приборы. И, конечно, следует учитывать уровень давления в водопроводной системе дома. Если он невысок, выходом станет коллекторная разводка сантехники в ванной: своими руками или с привлечением специалистов.

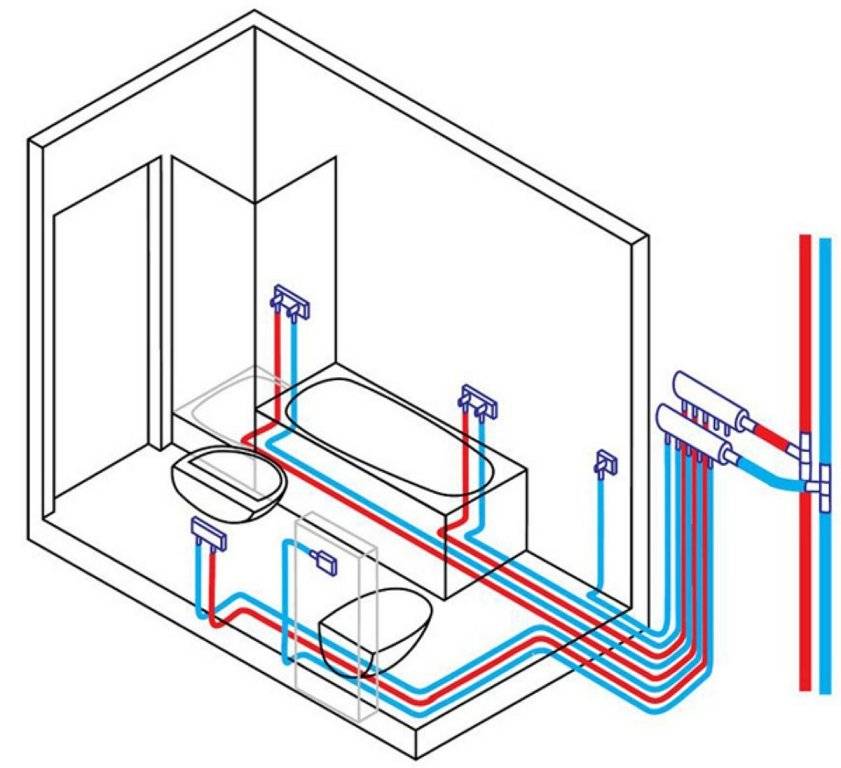

Разводка коллекторного типа

Если предполагается, что в ванной будет установлена разнообразная современная сантехника, разводка труб по коллекторному принципу будет более удобной. Она позволяет:

• поддерживать стабильный уровень давления в водопроводе, вне зависимости от одновременно включенных приборов;
• обеспечивать независимый ремонт участков трубопровода и сантехнического оборудования;
• свести к минимуму число соединений трубопровода;
• производить скрытый монтаж труб.

Для ванных комнат большой площади, где установлена разнообразная сантехника, схема разводки коллекторного типа будет особенно удобной. Она позволяет устанавливать сантехнические приборы на большом удалении от стояка без ущерба для качества их работы. Кроме того, на каждый при таком типе подключения прибор можно установить индивидуальные фильтры, счетчики или регуляторы давления.

Кроме того, водопровод, устроенный таким образом, гораздо проще обслуживать. В случае неисправности довольно легко определить место повреждения. Для ремонта конкретного сантехнического прибора не придется оставлять без воды всю квартиру. А в случае протечек не нужно будет полностью демонтировать трубопровод: достаточно провести ремонт на конкретном его участке.

Из недостатков системы можно назвать ее высокую стоимость за счет большого количества расходных материалов (труб, запорной арматуры и т. д.). Вторым серьезным минусом выступает сложность монтажа водопровода по данной схеме. Коллекторная разводка сантехники в новостройке своими руками без соответствующего опыта вряд ли получится работоспособной. Следует заручиться хотя бы теоретической помощью специалиста.
