Кондиционер сплит системы настенного типа

Разновидности сплит-систем

Различают бытовые и промышленные системы кондиционирования. Последние отличаются высокой производительностью и большим ресурсом.

Виды кондиционеров по месту размещения

• настенные — самая распространенная разновидность приборов с внутренним и наружным блоками;
• кассетные — дорогое оборудование монтируемое в потолке, используемое для охлаждения больших залов или жилых комплексов;
• канальные — кондиционеры с одним внутренним блоком, холодный воздух от которого распространяется по комнатам через систему гофрированных воздуховодов;
• колонные — агрегаты с крупногабаритным внутренним блоком,  расположенном на полу;
• напольные — устройства с невысоким внутренним блоком, размещаемым внизу стены;
• потолочные — системы с блоком небольшой глубины, который устанавливается на потолке.

Настенные сплит-системы получили наибольшее распространение благодаря удобству монтажа и невысокой цене. Их мощности достаточно для стандартных жилых помещений, поэтому они чаще всего встречаются в квартирах многоэтажных домов и загородных коттеджах.

Инверторные и обычные сплит-системы

По принципу работы различают инверторные и обычные кондиционеры. В обычных устройствах поддержание заданной температуры производится за счет включения/выключения компрессора. Это увеличивает нагрузку на агрегаты и электросеть.

Инверторные кондиционеры поддерживают температурный режим в комнате за счет регулировки нагрузки на компрессор. Если в помещении значительно теплее, чем требуется, агрегат работает со 100% нагрузкой. При достижении нужной температуры компрессор не выключается, а начинает работать с частичной загрузкой. Для поддержания комфортного микроклимата кондиционер постоянно работает на 5-90% максимальной мощности. Конкретная величина зависит от теплоизоляции помещения и разницы температур в комнате и на улице.

Инверторные кондиционеры имеют значительные преимущества:

• высокий КПД;
• низкий уровень шума;
• повышенная надежность оборудования;
• отсутствие сквозняков;
• небольшая нагрузка на электросеть.

Как выбрать кондиционер

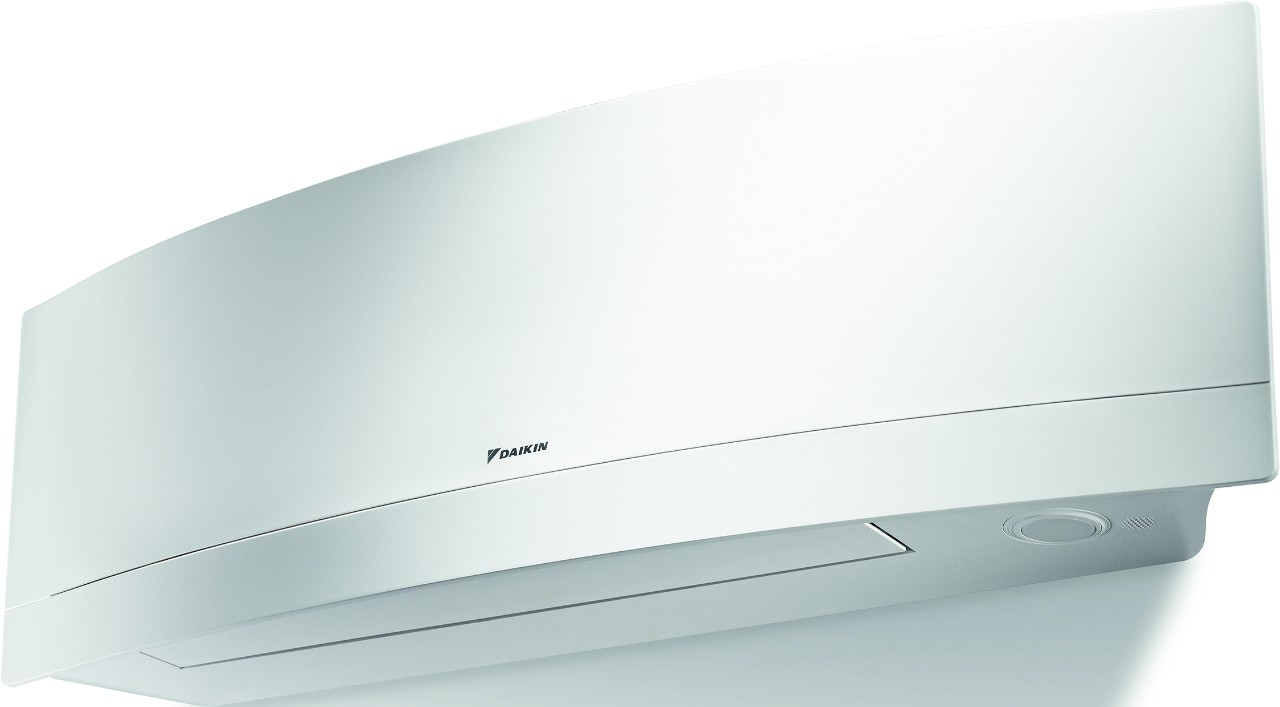

Обратите внимание на производителя техники. Лучшей репутацией на отечественном рынке пользуется японское климатическое оборудование: Daikin, Panasonic (Matsushita), Mitsubishi и Toshiba

Более дешевые, но высококачественные модели предлагают южнокорейская LG и шведская Electrolux.

Выбор настенной сплит-системы нужно делать, исходя из следующих параметров:

Мощность. Для охлаждения помещений высотой до 3 метров на каждые 10 м.кв

комнаты понадобится 1 кВт мощности компрессора (важно не путать этот показатель с потребляемой мощностью). Производители определяют этот параметр в BTU/час (в британских тепловых единицах)

3500 BTU примерно равны 1 кВт/м2.
Функция нагрева. Большинство кондиционеров могут работать в качестве нагревателя лишь при уличной температуре выше -5 градусов. Поэтому не всегда уместно переплачивать за данную опцию.
Уровень шума. 26-33 Дб незаметны в дневное время. Однако для комфортного сна нужно покупать модели с уровнем шума до 25 Дб.
Обработка и очистка воздуха. Наличие антибактериальных и пылевых фильтров полезно для людей, страдающих от аллергии. Ионизация и увлажнение также улучшают микроклимат, но стоят заметно дороже.
Материал корпуса. При соблюдении правил эксплуатации пластиковые внешние блоки прослужат не меньше металлических. Однако они плохо переносят физическое воздействие (например попадание сосулек).

Установка настенного кондиционера

Для монтажа и подключения блоков необходимо иметь под рукой специальное оборудование. Кроме стандартного набора слесарного инструмента, перфоратора, шуруповерта и болгарки, понадобится:

• трубный инструмент: труборез, риммер, трубогиб, вальцовка;
• оборудование для контура охлаждения: вакуумный насос, манометрическая станция, течеискатель, весы для взвешивания фреона.

Для прокладки удлиненной трассы между наружным и внутренним теплообменниками может понадобиться специальный паяльный набор.

Монтаж настенной сплит-системы включает следующие этапы:

• сверление отверстия в наружной стене для прокладки трубопровода;
• установка кабельканала к внутреннему блоку;
• разметка и сверление отверстий под монтажную пластину и кронштейны внутреннего и внешнего блоков;
• установка монтажной пластины и кронштейнов;
• крепление блоков снаружи и внутри помещения;
• прокладка трубопровода и межблочных кабелей;
• подключение трубок к теплообменникам;
• монтаж электрических соединений;
• прокладка дренажной трубки от внутреннего агрегата;
• подключение питания;
• герметизация отверстия в стене;
• вакуумирование газового контура;
• заполнение хладагентом;
• тестовый запуск кондиционера.

После тестового запуска необходимо проверить давление в трубопроводе. Если утечки фреона не наблюдается и кондиционер эффективно охлаждает комнату, можно приступать к его штатной эксплуатации.

https://youtube.com/watch?v=KL0mEirCkH4

Что такое сплит-система

Все типы кондиционеров работают за счет использования простого физического явления: поглощение и выделение энергии при испарении и конденсации вещества. Поэтому в основе любой системы лежит насос, перекачивающий тепло наружу помещения.

Особенность сплит-системы в наличии двух раздельных блоков, монтируемых на улице и в комнате. Она состоит из 6 основных узлов:

1. теплообменник внешнего блока;
2. наружный вентилятор охлаждения;
3. компрессор, перемещающий хладагент между блоками;
4. фреонопровод — трубки, по которым жидкий и газообразный фреон перемещается между внешним и внутренним блоками;
5. теплообменник внутреннего блока;
6. внутренний вентилятор.

Работа сплит-системы в режиме охлаждения выглядит так:

• фреон расширяется и испаряется во внутреннем блоке, отбирая излишек тепла;
• компрессор перекачивает рабочий газ во внешний блок и сжимает его;
• выделяемое тепло рассеивается через радиатор наружного блока;
• охлажденный фреон снова поступает на теплообменник внутреннего блока.

Важно: чтобы заставить такую систему работать в режиме отопления помещения, достаточно перенаправить движение фреона благодаря специальному клапану во внешнем блоке. В этом случае внешний теплообменник начнет отбирать излишек уличного тепла и отдавать его внутреннему блоку за счет конденсации фреона

Монтаж настенного кондиционера

Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.

То есть поэтапно она будет выглядеть следующим образом:

• монтаж внешнего модуля;
• предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
• установка внутреннего модуля (блоков);
• проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
• вакуумирование системы и закачка хладагента в систему.

В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.

К тому же монтаж настенных сплит систем требует соблюдения определенных условий:

1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.

2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.

3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.

4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.

Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.

Популярные модели на сегодня

На ресурсе подготовлен топ сплит систем текущего года. Каждый настенный кондиционер оценивался с позиции прочности, эффективности, с точки зрения специалистов и простых пользователей.

Лучшие сплит системы 2018 года: топ 5 моделей.

1). Mitsubishi Electric MSZ-DM25VA/MUZ-DM25VA. Эта модель является лидером в ряду первых настенных кондиционеров 2018 года. Прибор с инвертором работает бесшумно, уровень составляет всего 20-21 дБ, данная модель относится к премиум классу.

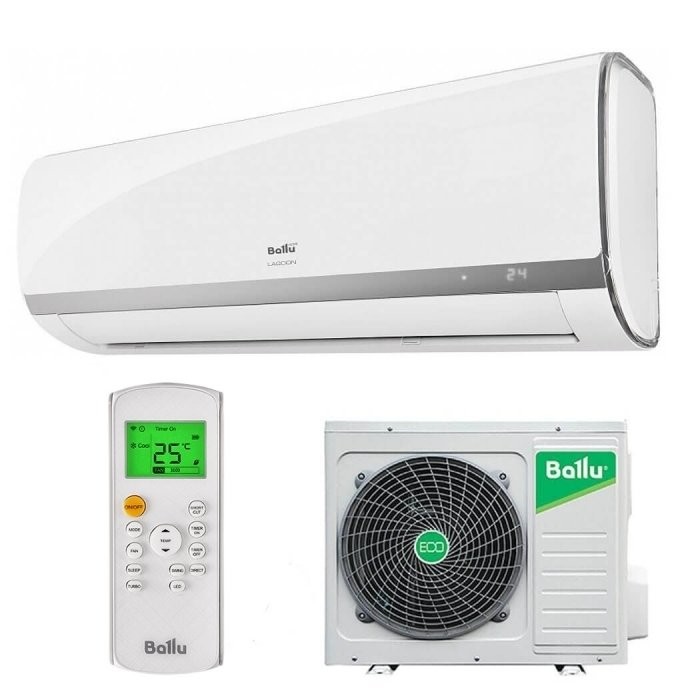

2).Ballu BSWI-09HN1. Такой климатический прибор – самый лучший среди аппаратов для помещений с небольшой площадью. Изготовители обеспечили кондиционер разными фильтрами, которыми можно чистить воздух от мелких частиц грязи и всяких паразитов.

3).Ballu BSWI-12HN1. Является очередным в рейтинге изделий настенного типа от Ballu. Кондиционер в сравнении с предыдущей моделью, может охлаждать помещения с большой площадью, что предопределяет его прекрасной заменой простой сплит системе.

4).SUPRA US410-07HA. Японская фирма SUPRA – одна из передовых изготовителей климатического оборудования. Малогабаритный и функциональный кондиционер US410-07HA имеет увеличенную для своих габаритов производительность.

5).Zanussi ZACS-07 HPR. Сплит система от этого изготовителя снабжена обычным набором режимов: охлаждение, обогрев, ионизация, осушение и др. Эта модель хорошо впишется в детскую или спальную комнату, так как у нее низкий уровень шума и многоступенчатая фильтрация.

Преимущества и недостатки

Чтобы выбрать подходящую модель настенного кондиционера, надо иметь в виду многие нюансы, учесть все плюсы и минусы этого климатического устройства. Настенные кондиционеры являются наиболее большой группой изделий среди ряда климатического оборудования. Репутация этих приборов складывается из практичности, удобства во время эксплуатации, многообразии модификаций и цен.

Преимущества настенных кондиционеров

В современных настенных сплит системах существует целый ряд достоинств кондиционирования по сравнению с другими приборами:

1. Мощность. Бытовая климатическая техника такого типа прекрасно охлаждает помещения с площадью до 35 кв. м. при сравнительно маленьких потерях электроэнергии.
2. Регулирование влажности в комнате. Многие настенные приборы оснащены режимом «влажности», а некоторые сплит системы и «сухим» контролем, которые имеют возможность увеличить или уменьшить присутствие влаги в воздухе.
3. Бесшумность. На режиме охлаждение климатическое устройство работает практически бесшумно в сравнении с вентиляторами.
4. Ионизация воздуха. Хорошее решение производителей для создания комфортного микроклимата в квартире, где находятся дети, члены семьи, страдающие астмой или аллергией. Кондиционер эффективно очистит воздух от пыли, грязи, шерсти и в то же время может его ароматизировать.

А также управляется кондиционер с помощью пульта управления, что очень удобно для пользователя. Ведь у него появилась возможность регулировать температуру воздуха и некоторые другие режимы в комнате, не вставая с места.

Недостатки настенных кондиционеров

Наравне с преимуществами настенные климатические приборы не лишены недостатков:

1).В таких сплит системах не предусмотрен подмес свежего воздуха из-за его небольшой производительности. Отсюда следует увеличение в воздухе вредных веществ. Помещение по инструкции положено регулярно вентилировать. С обратной стороны, этот режим наиболее экономичный, так как прибор не выносит прохладу на улицу.

2).Наружный модуль устанавливается на внешней стене дома, для удобного проведения магистрали, обычно рядом с окном, и это портит общий вид здания.

3).Сложность монтажа. Главное затруднение вызывает его установка на стене и проведение коммуникаций. На некоторых моделях эта услуга даже включена в стоимость изделия.
